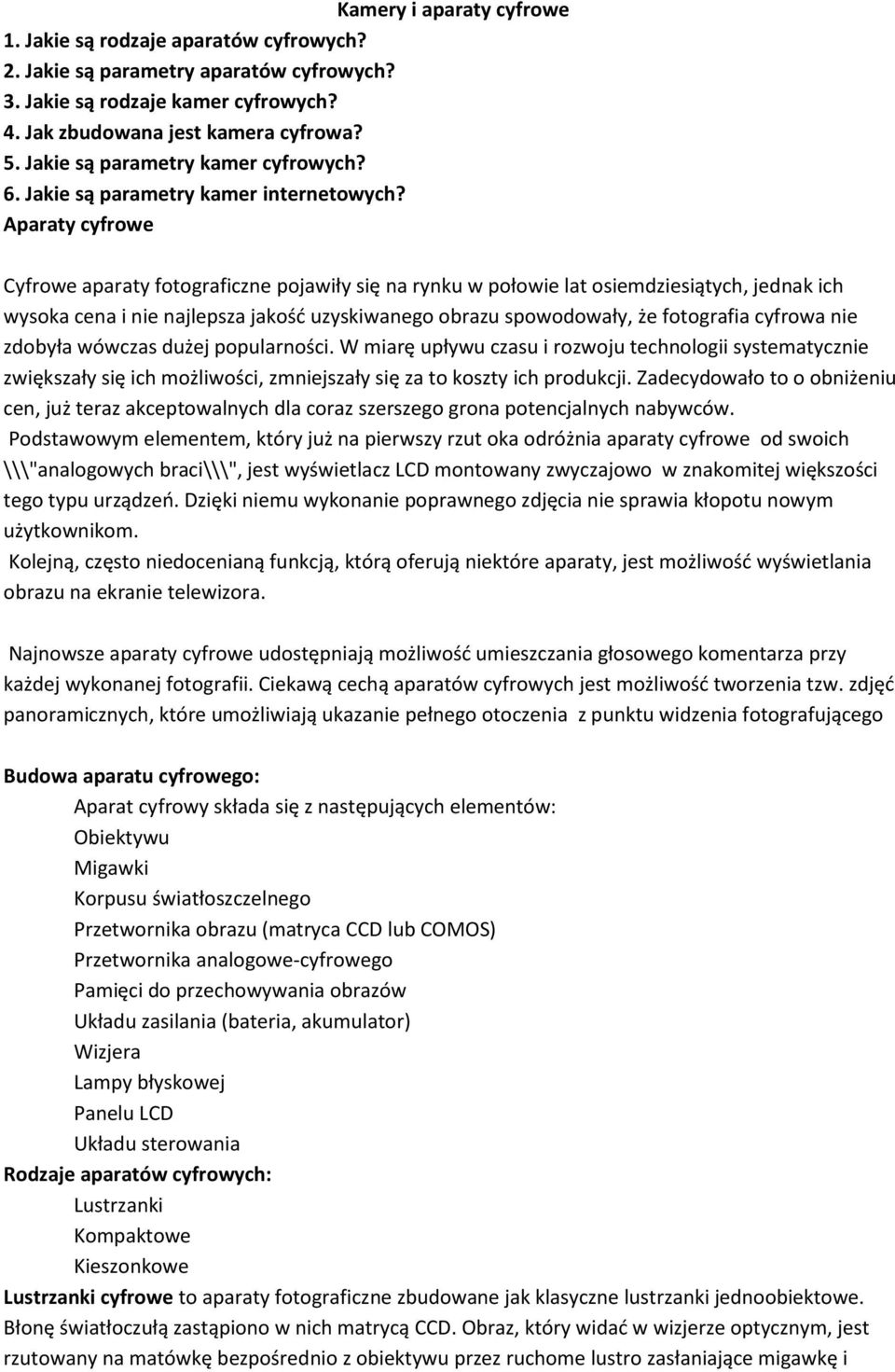

1 Kamery i aparaty cyfrowe 1. Jakie są rodzaje aparatów cyfrowych? 2. Jakie są parametry aparatów cyfrowych? 3. Jakie są rodzaje kamer cyfrowych? 4. Jak zbudowana jest kamera cyfrowa? 5. Jakie są parametry kamer cyfrowych? 6. Jakie są parametry kamer internetowych? Aparaty cyfrowe Cyfrowe aparaty fotograficzne pojawiły się na rynku w połowie lat osiemdziesiątych, jednak ich wysoka cena i nie najlepsza jakość uzyskiwanego obrazu spowodowały, że fotografia cyfrowa nie zdobyła wówczas dużej popularności. W miarę upływu czasu i rozwoju technologii systematycznie zwiększały się ich możliwości, zmniejszały się za to koszty ich produkcji. Zadecydowało to o obniżeniu cen, już teraz akceptowalnych dla coraz szerszego grona potencjalnych nabywców. Podstawowym elementem, który już na pierwszy rzut oka odróżnia aparaty cyfrowe od swoich \\\"analogowych braci\\\", jest wyświetlacz LCD montowany zwyczajowo w znakomitej większości tego typu urządzeń. Dzięki niemu wykonanie poprawnego zdjęcia nie sprawia kłopotu nowym użytkownikom. Kolejną, często niedocenianą funkcją, którą oferują niektóre aparaty, jest możliwość wyświetlania obrazu na ekranie telewizora. Najnowsze aparaty cyfrowe udostępniają możliwość umieszczania głosowego komentarza przy każdej wykonanej fotografii. Ciekawą cechą aparatów cyfrowych jest możliwość tworzenia tzw. zdjęć panoramicznych, które umożliwiają ukazanie pełnego otoczenia z punktu widzenia fotografującego Budowa aparatu cyfrowego: Aparat cyfrowy składa się z następujących elementów: Obiektywu Migawki Korpusu światłoszczelnego Przetwornika obrazu (matryca CCD lub COMOS) Przetwornika analogowe-cyfrowego Pamięci do przechowywania obrazów Układu zasilania (bateria, akumulator) Wizjera Lampy błyskowej Panelu LCD Układu sterowania Rodzaje aparatów cyfrowych: Lustrzanki Kompaktowe Kieszonkowe Lustrzanki cyfrowe to aparaty fotograficzne zbudowane jak klasyczne lustrzanki jednoobiektowe. Błonę światłoczułą zastąpiono w nich matrycą CCD. Obraz, który widać w wizjerze optycznym, jest rzutowany na matówkę bezpośrednio z obiektywu przez ruchome lustro zasłaniające migawkę i

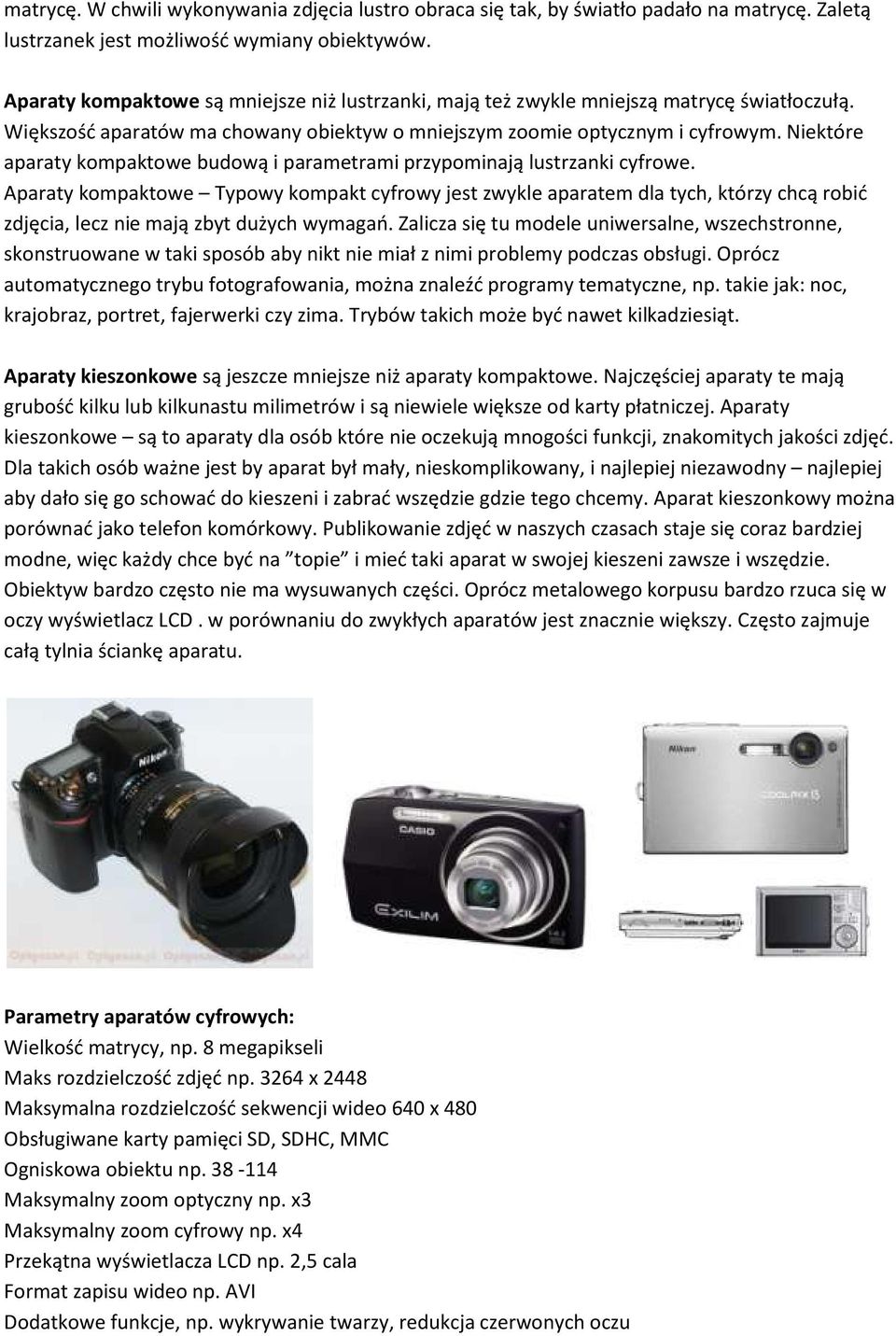

2 matrycę. W chwili wykonywania zdjęcia lustro obraca się tak, by światło padało na matrycę. Zaletą lustrzanek jest możliwość wymiany obiektywów. Aparaty kompaktowe są mniejsze niż lustrzanki, mają też zwykle mniejszą matrycę światłoczułą. Większość aparatów ma chowany obiektyw o mniejszym zoomie optycznym i cyfrowym. Niektóre aparaty kompaktowe budową i parametrami przypominają lustrzanki cyfrowe. Aparaty kompaktowe Typowy kompakt cyfrowy jest zwykle aparatem dla tych, którzy chcą robić zdjęcia, lecz nie mają zbyt dużych wymagań. Zalicza się tu modele uniwersalne, wszechstronne, skonstruowane w taki sposób aby nikt nie miał z nimi problemy podczas obsługi. Oprócz automatycznego trybu fotografowania, można znaleźć programy tematyczne, np. takie jak: noc, krajobraz, portret, fajerwerki czy zima. Trybów takich może być nawet kilkadziesiąt. Aparaty kieszonkowe są jeszcze mniejsze niż aparaty kompaktowe. Najczęściej aparaty te mają grubość kilku lub kilkunastu milimetrów i są niewiele większe od karty płatniczej. Aparaty kieszonkowe są to aparaty dla osób które nie oczekują mnogości funkcji, znakomitych jakości zdjęć. Dla takich osób ważne jest by aparat był mały, nieskomplikowany, i najlepiej niezawodny najlepiej aby dało się go schować do kieszeni i zabrać wszędzie gdzie tego chcemy. Aparat kieszonkowy można porównać jako telefon komórkowy. Publikowanie zdjęć w naszych czasach staje się coraz bardziej modne, więc każdy chce być na topie i mieć taki aparat w swojej kieszeni zawsze i wszędzie. Obiektyw bardzo często nie ma wysuwanych części. Oprócz metalowego korpusu bardzo rzuca się w oczy wyświetlacz LCD. w porównaniu do zwykłych aparatów jest znacznie większy. Często zajmuje całą tylnia ściankę aparatu. Parametry aparatów cyfrowych: Wielkość matrycy, np. 8 megapikseli Maks rozdzielczość zdjęć np x 2448 Maksymalna rozdzielczość sekwencji wideo 640 x 480 Obsługiwane karty pamięci SD, SDHC, MMC Ogniskowa obiektu np Maksymalny zoom optyczny np. x3 Maksymalny zoom cyfrowy np. x4 Przekątna wyświetlacza LCD np. 2,5 cala Format zapisu wideo np. AVI Dodatkowe funkcje, np. wykrywanie twarzy, redukcja czerwonych oczu

3 Kamery cyfrowe Kamera cyfrowa jest urządzeniem służącym do nagrywania ruchomego obrazu i dźwięku w postaci cyfrowej na taśmie Digital Video w kasetach DV albo MiniDV, na płycie DVD, karcie pamięci lub dysku twardym. Działa ona na podobnej zasadzie jak aparaty cyfrowe. W kamerach cyfrowych stosowane są dwa rodzaje matryc światłoczułych: CCD Charge Coupled Device CMOS Complementary MOS Kamery cyfrowe służą do digitalizacji obrazu i dźwięku oparte na procesach elektrycznych, w szczególności na zjawisku fotoelektrycznym. Obecnie na rynku dostępnych jest cały szereg tego typu sprzętu, zarówno do użyć domowych, komercyjnych jak i naukowych np. w astronomii. Zajmę się raczej tą częścią kamer, które spotkać można najczęściej. Bardzo często przypominają one aparaty fotograficzne lub znane nam do tej pory zwykłe kamery tylko mniejsze. Dzieje się tak, ponieważ dążymy do miniaturyzacji sprzętu oraz do tego, aby sprzęt ten był jak najbardziej uniwersalny. Dlatego coraz częściej aparaty cyfrowe potrafią nagrywać krótkie filmy. Kamery zaś potrafią robić dobre zdjęcia. Oba te urządzenia różnią się tylko specyfikacją i docelowym przeznaczeniem. Kamery cyfrowe, podobnie jak aparaty fotograficzne i skanery oparte są na matrycy CCD (z ang. Charge-Coupled Device układ ze sprzężeniem ładunkowym). Sensor optyczny złożony właśnie z elementów CCD odczytuje natężenie światła padającego na pojedynczy jego element. Natężenie światła jest wprost proporcjonalne do ilości fotonów padających na element matrycy i związanym z tym pobudzeniem elektrycznym. Specjalny układ odczytuje rzędami wartości natężenia prądu wyzwalanego w poszczególnych elementach CCD. Otrzymane w ten sposób analogowe dane zostają wzmocnione i poddane konwersji do postaci cyfrowej, a często nawet dodatkowo kompresowane. W ten sposób uzyskiwana jest informacja o jasności danego obrazu. Barwa poszczególnych punktów obrazu ustalana jest na podstawie analizy podstawowych kolorów składowych: czerwonego, zielonego i niebieskiego według standardu RGB. Każdemu z nich przypisany zostaje jeden z kolorów a odczyt końcowy uzyskuje się dzięki interpolacji odczytu sąsiadujących ze sobą detektorów. Parametry aparatów cyfrowych Format zapisu: Standard Video (SD); High Definition (HD 1080i) Rodzaj nośnika: dysk twardy karta pamięci kaseta MiniDV Rodzaj przetwornika Maksymalny zoom optyczny np. x40 Maksymalny zoom cyfrowy np. x2000 Dodatkowe funkcje stabilizator obrazu tryb nocny możliwość wykonywania zdjęć Wielkość wyświetlacza np. 2,7 cala Wyjścia np. HDMI, USB, DV, AV

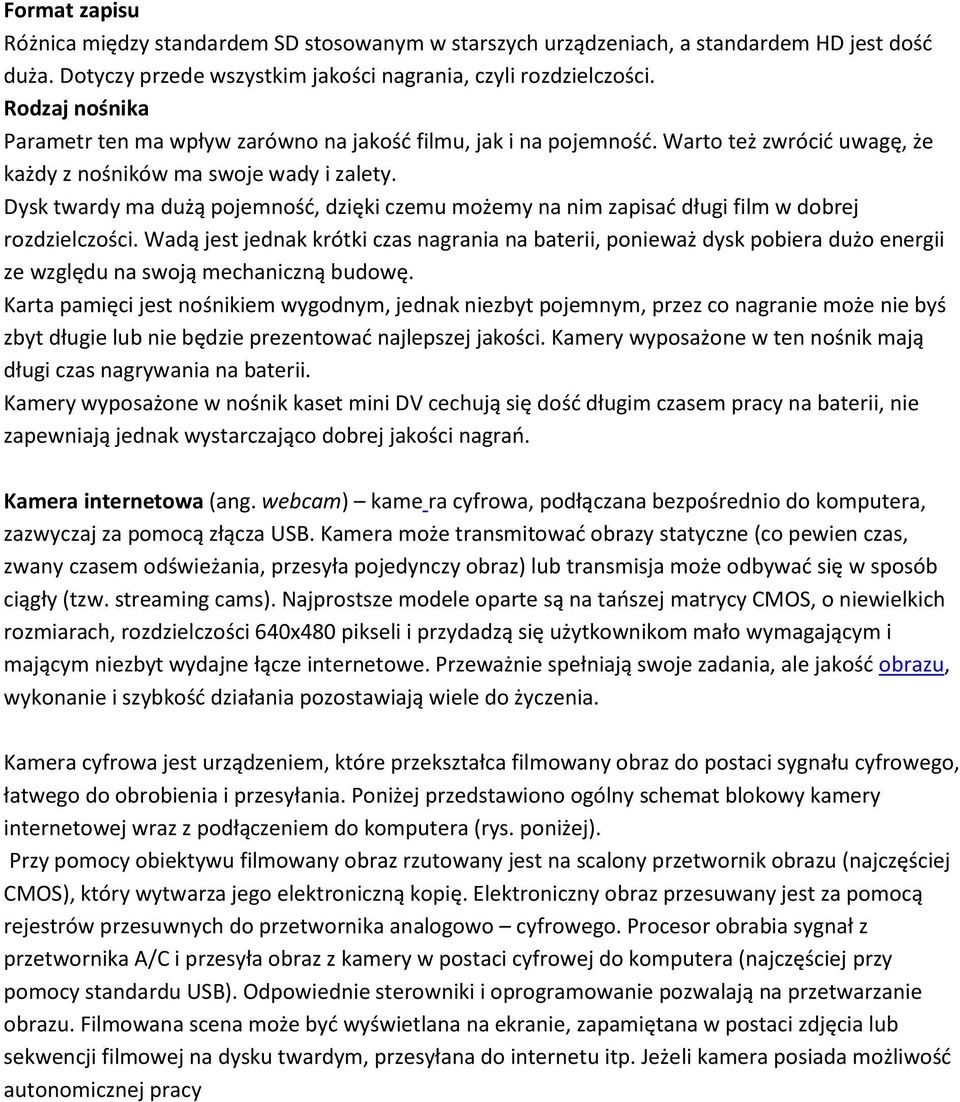

4 Format zapisu Różnica między standardem SD stosowanym w starszych urządzeniach, a standardem HD jest dość duża. Dotyczy przede wszystkim jakości nagrania, czyli rozdzielczości. Rodzaj nośnika Parametr ten ma wpływ zarówno na jakość filmu, jak i na pojemność. Warto też zwrócić uwagę, że każdy z nośników ma swoje wady i zalety. Dysk twardy ma dużą pojemność, dzięki czemu możemy na nim zapisać długi film w dobrej rozdzielczości. Wadą jest jednak krótki czas nagrania na baterii, ponieważ dysk pobiera dużo energii ze względu na swoją mechaniczną budowę. Karta pamięci jest nośnikiem wygodnym, jednak niezbyt pojemnym, przez co nagranie może nie byś zbyt długie lub nie będzie prezentować najlepszej jakości. Kamery wyposażone w ten nośnik mają długi czas nagrywania na baterii. Kamery wyposażone w nośnik kaset mini DV cechują się dość długim czasem pracy na baterii, nie zapewniają jednak wystarczająco dobrej jakości nagrań. Kamera internetowa (ang. webcam) kame ra cyfrowa, podłączana bezpośrednio do komputera, zazwyczaj za pomocą złącza USB. Kamera może transmitować obrazy statyczne (co pewien czas, zwany czasem odświeżania, przesyła pojedynczy obraz) lub transmisja może odbywać się w sposób ciągły (tzw. streaming cams). Najprostsze modele oparte są na tańszej matrycy CMOS, o niewielkich rozmiarach, rozdzielczości 640x480 pikseli i przydadzą się użytkownikom mało wymagającym i mającym niezbyt wydajne łącze internetowe. Przeważnie spełniają swoje zadania, ale jakość obrazu, wykonanie i szybkość działania pozostawiają wiele do życzenia. Kamera cyfrowa jest urządzeniem, które przekształca filmowany obraz do postaci sygnału cyfrowego, łatwego do obrobienia i przesyłania. Poniżej przedstawiono ogólny schemat blokowy kamery internetowej wraz z podłączeniem do komputera (rys. poniżej). Przy pomocy obiektywu filmowany obraz rzutowany jest na scalony przetwornik obrazu (najczęściej CMOS), który wytwarza jego elektroniczną kopię. Elektroniczny obraz przesuwany jest za pomocą rejestrów przesuwnych do przetwornika analogowo cyfrowego. Procesor obrabia sygnał z przetwornika A/C i przesyła obraz z kamery w postaci cyfrowej do komputera (najczęściej przy pomocy standardu USB). Odpowiednie sterowniki i oprogramowanie pozwalają na przetwarzanie obrazu. Filmowana scena może być wyświetlana na ekranie, zapamiętana w postaci zdjęcia lub sekwencji filmowej na dysku twardym, przesyłana do internetu itp. Jeżeli kamera posiada możliwość autonomicznej pracy

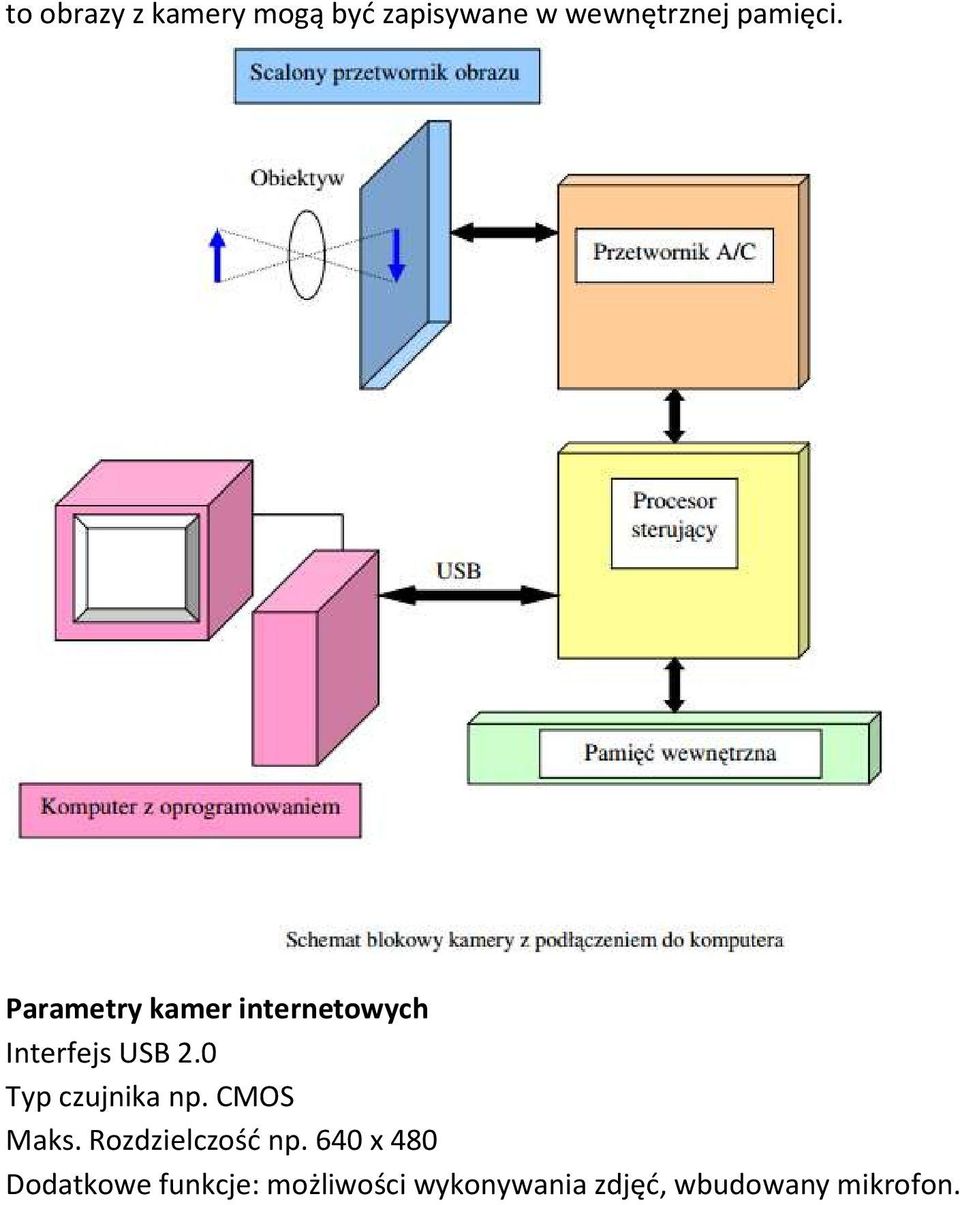

5 to obrazy z kamery mogą być zapisywane w wewnętrznej pamięci. Parametry kamer internetowych Interfejs USB 2.0 Typ czujnika np. CMOS Maks. Rozdzielczość np. 640 x 480 Dodatkowe funkcje: możliwości wykonywania zdjęć, wbudowany mikrofon.
