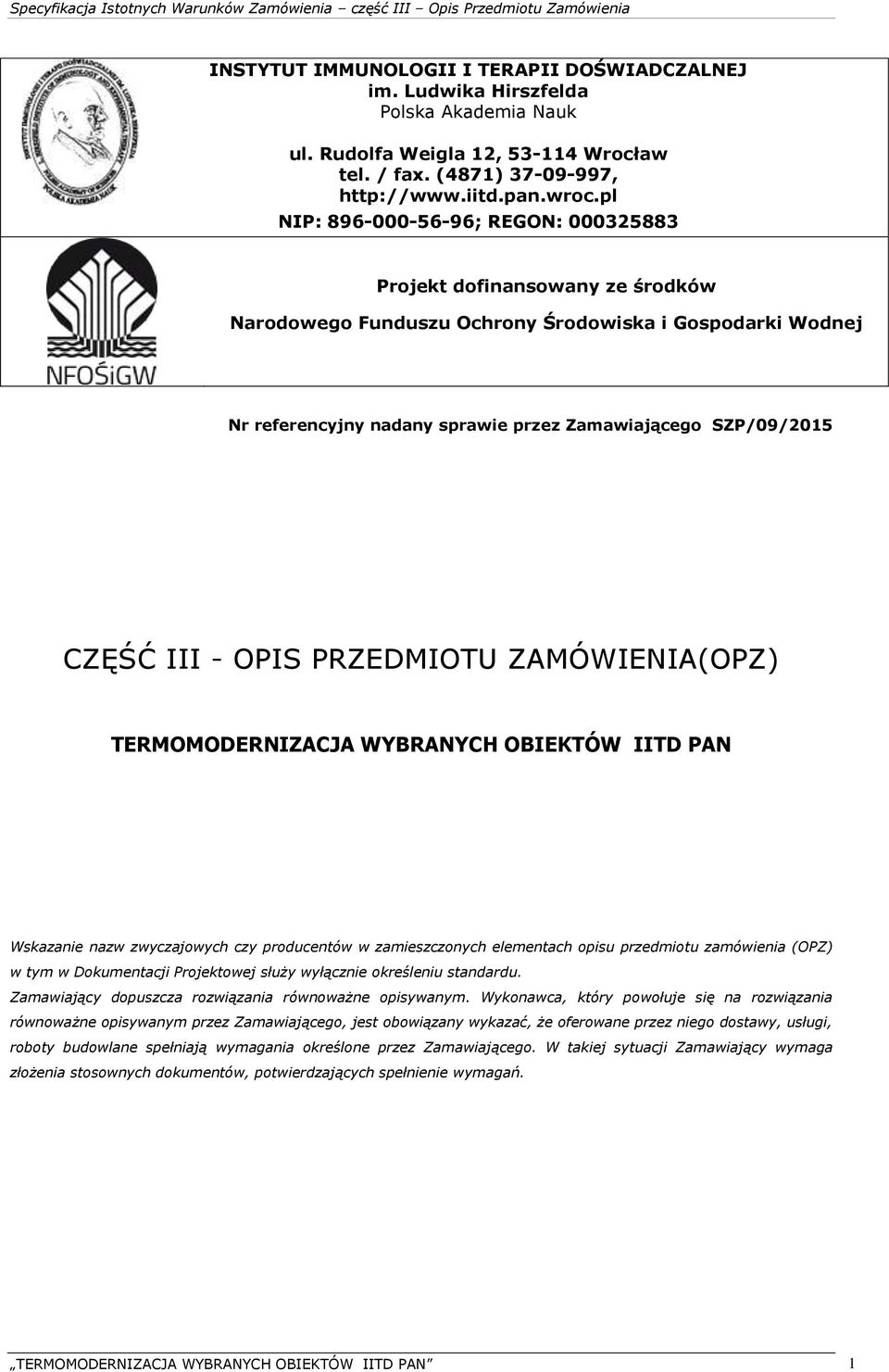

1 INSTYTUT IMMUNOLOGII I TERAPII DOŚWIADCZALNEJ im. Ludwika Hirszfelda Polska Akademia Nauk ul. Rudolfa Weigla 12, Wrocław tel. / fax. (4871) , NIP: ; REGON: Projekt dofinansowany ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej Nr referencyjny nadany sprawie przez Zamawiającego SZP/09/2015 CZĘŚĆ III - OPIS PRZEDMIOTU ZAMÓWIENIA(OPZ) TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN Wskazanie nazw zwyczajowych czy producentów w zamieszczonych elementach opisu przedmiotu zamówienia (OPZ) w tym w Dokumentacji Projektowej służy wyłącznie określeniu standardu. Zamawiający dopuszcza rozwiązania równoważne opisywanym. Wykonawca, który powołuje się na rozwiązania równoważne opisywanym przez Zamawiającego, jest obowiązany wykazać, że oferowane przez niego dostawy, usługi, roboty budowlane spełniają wymagania określone przez Zamawiającego. W takiej sytuacji Zamawiający wymaga złożenia stosownych dokumentów, potwierdzających spełnienie wymagań. TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 1

2 Spis treści: 1 INFORMACJE PODSTAWOWE Zamawiający Definicje OPIS OGÓLNY DODATKOWE INFORMACJE: TABELA CENY PREAMBUŁA ZAŁĄCZNIKI... 8 TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 2

3 1 Informacje Podstawowe 1.1 Zamawiający Instytut Immunologii i Terapii Doświadczalnej im. Ludwika Hirszfelda Polska Akademia Nauk ul. Rudolfa Weigla Wrocław 1.2 Definicje Przedmiot zamówienia oznacza robotę budowlaną pn. Termomodernizacja wybranych obiektów IITD PAN. Umowa oznacza umowę zawartą pomiędzy Zamawiającym a Wykonawcą; Wykonawca oznacza, w rozumieniu ustawy Pzp, osobę fizyczną, prawną albo jednostkę organizacyjną nieposiadająca osobowości prawnej, która ubiegała się o udzielenie zamówienia publicznego, złożyła ofertę i zawarła umowę na roboty budowlane; PZP oznacza ustawę z dnia 29 stycznia 2004 roku Prawo Zamówień publicznych (tekst jednolity Dz. U r. poz. 907 z późniejszym zmianami); KC oznacza ustawę z dnia 23 kwietnia 1964 r. Kodeks cywilny (Dz.U.1964 nr 16, poz. 93 z późniejszymi zmianami); PB oznacza ustawę z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U nr 243, poz z późniejszymi zmianami) 2 Opis ogólny Przedmiotem zamówienia jest wykonanie prac budowlanych dla inwestycji pn. Termomodernizacja wybranych obiektów IITD PAN. 1. W wyniku prac objętych zamówieniem mają powstać obiekty spełniające w całości wymagania zawarte w Dokumentacji Projektowej. 2. Przedmiot zamówienia szczegółowo opisany został w następujących dokumentach: Projekt budowlano wykonawczy pn.: Termomodernizacja wybranych obiektów IITD PAN wykonany przez HAS Budownictwo ul. Przestrzenna 37/9, Wrocław. 3. Ponadto zakres zamówienia obejmuje: a) Dostawę i zainstalowanie urządzeń, sprzętów i aparatury wraz z jej uruchomieniem, gwarancją i serwisowaniem, b) Uruchomienie, przeprowadzenie rozruchu próbnego i prób funkcjonalnych, opracowanie instrukcji eksploatacji i obsługi, przeszkolenie służb eksploatacyjnych, 4. Wykonawca wykona Dokumentację w następującej ilości egzemplarzy: Dokumentacja Powykonawcza wraz z 1. obliczeniami przedstawiającymi osiągnięcie 4 egz. + wersja elektroniczna na płycie CD efektu ekologicznego oraz ekonomicznego 2. Świadectwo charakterystyki energetycznej budynku 4egz. + wersja elektroniczna na płycie CD 3. inne opracowania niezbędne do realizacji robót 4 egz. + wersja elektroniczna na płycie CD TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 3

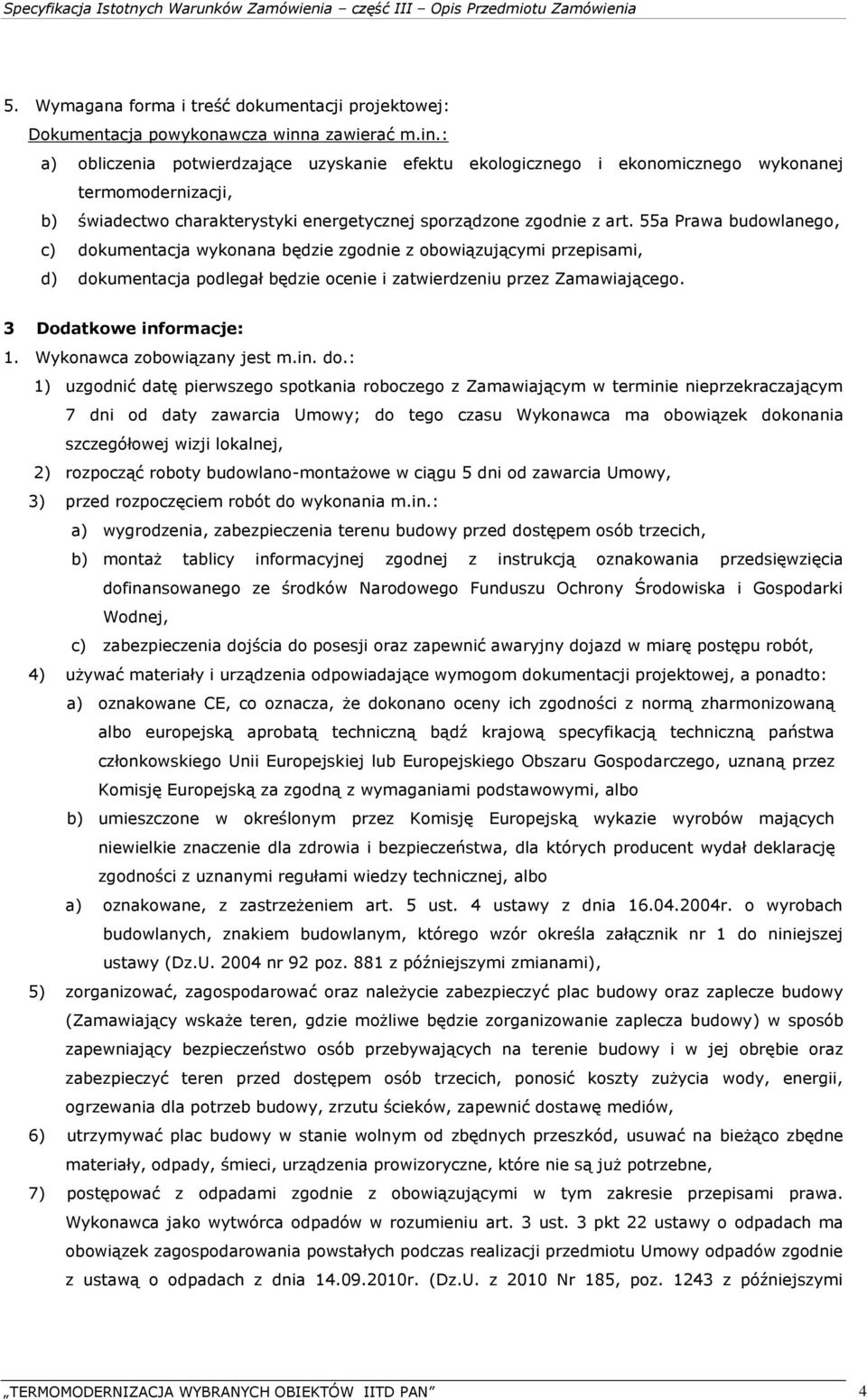

4 5. Wymagana forma i treść dokumentacji projektowej: Dokumentacja powykonawcza winna zawierać m.in.: a) obliczenia potwierdzające uzyskanie efektu ekologicznego i ekonomicznego wykonanej termomodernizacji, b) świadectwo charakterystyki energetycznej sporządzone zgodnie z art. 55a Prawa budowlanego, c) dokumentacja wykonana będzie zgodnie z obowiązującymi przepisami, d) dokumentacja podlegał będzie ocenie i zatwierdzeniu przez Zamawiającego. 3 Dodatkowe informacje: 1. Wykonawca zobowiązany jest m.in. do.: 1) uzgodnić datę pierwszego spotkania roboczego z Zamawiającym w terminie nieprzekraczającym 7 dni od daty zawarcia Umowy; do tego czasu Wykonawca ma obowiązek dokonania szczegółowej wizji lokalnej, 2) rozpocząć roboty budowlano-montażowe w ciągu 5 dni od zawarcia Umowy, 3) przed rozpoczęciem robót do wykonania m.in.: a) wygrodzenia, zabezpieczenia terenu budowy przed dostępem osób trzecich, b) montaż tablicy informacyjnej zgodnej z instrukcją oznakowania przedsięwzięcia dofinansowanego ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej, c) zabezpieczenia dojścia do posesji oraz zapewnić awaryjny dojazd w miarę postępu robót, 4) używać materiały i urządzenia odpowiadające wymogom dokumentacji projektowej, a ponadto: a) oznakowane CE, co oznacza, że dokonano oceny ich zgodności z normą zharmonizowaną albo europejską aprobatą techniczną bądź krajową specyfikacją techniczną państwa członkowskiego Unii Europejskiej lub Europejskiego Obszaru Gospodarczego, uznaną przez Komisję Europejską za zgodną z wymaganiami podstawowymi, albo b) umieszczone w określonym przez Komisję Europejską wykazie wyrobów mających niewielkie znaczenie dla zdrowia i bezpieczeństwa, dla których producent wydał deklarację zgodności z uznanymi regułami wiedzy technicznej, albo a) oznakowane, z zastrzeżeniem art. 5 ust. 4 ustawy z dnia r. o wyrobach budowlanych, znakiem budowlanym, którego wzór określa załącznik nr 1 do niniejszej ustawy (Dz.U nr 92 poz. 881 z późniejszymi zmianami), 5) zorganizować, zagospodarować oraz należycie zabezpieczyć plac budowy oraz zaplecze budowy (Zamawiający wskaże teren, gdzie możliwe będzie zorganizowanie zaplecza budowy) w sposób zapewniający bezpieczeństwo osób przebywających na terenie budowy i w jej obrębie oraz zabezpieczyć teren przed dostępem osób trzecich, ponosić koszty zużycia wody, energii, ogrzewania dla potrzeb budowy, zrzutu ścieków, zapewnić dostawę mediów, 6) utrzymywać plac budowy w stanie wolnym od zbędnych przeszkód, usuwać na bieżąco zbędne materiały, odpady, śmieci, urządzenia prowizoryczne, które nie są już potrzebne, 7) postępować z odpadami zgodnie z obowiązującymi w tym zakresie przepisami prawa. Wykonawca jako wytwórca odpadów w rozumieniu art. 3 ust. 3 pkt 22 ustawy o odpadach ma obowiązek zagospodarowania powstałych podczas realizacji przedmiotu Umowy odpadów zgodnie z ustawą o odpadach z dnia r. (Dz.U. z 2010 Nr 185, poz z późniejszymi TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 4

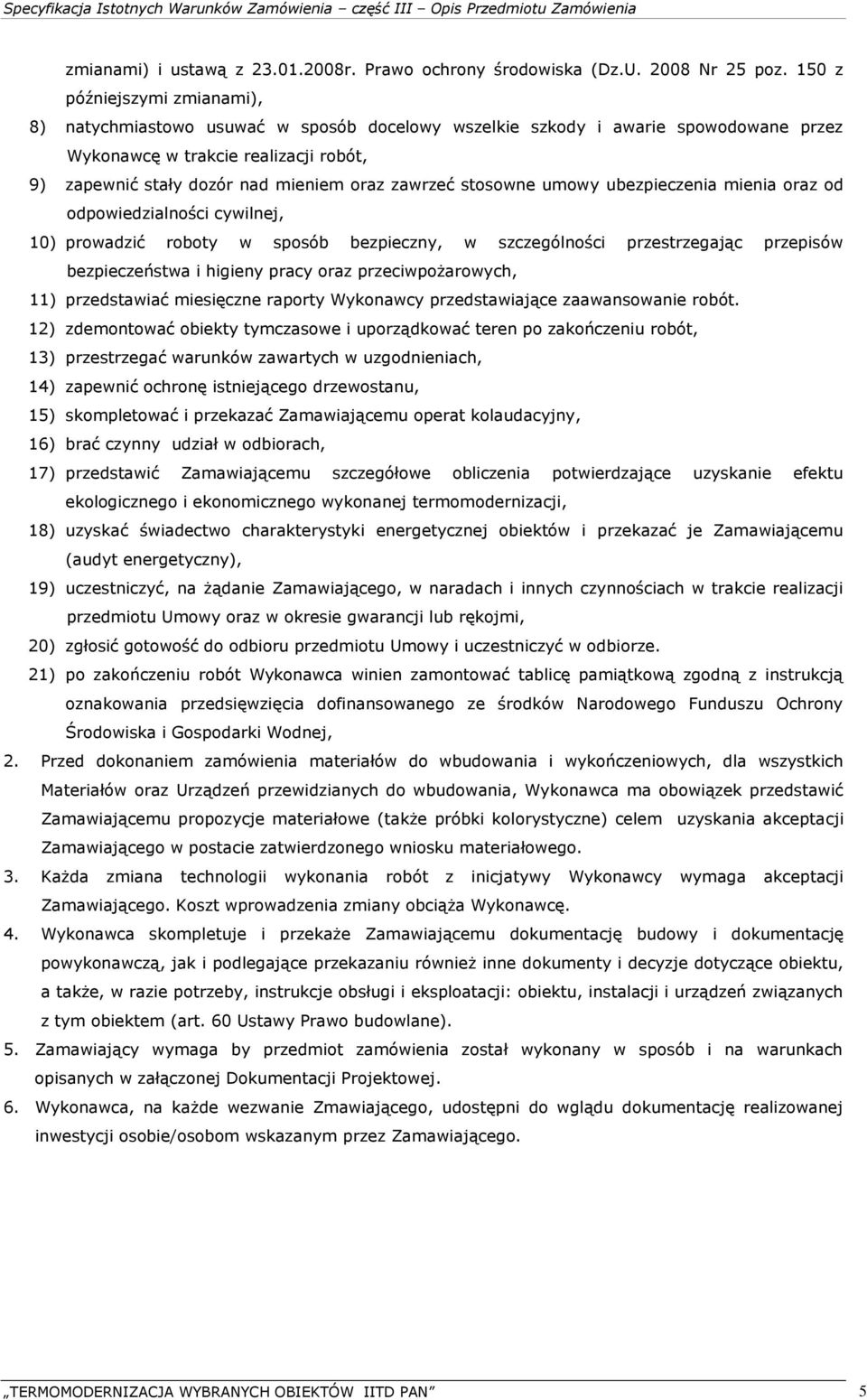

5 zmianami) i ustawą z r. Prawo ochrony środowiska (Dz.U Nr 25 poz. 150 z późniejszymi zmianami), 8) natychmiastowo usuwać w sposób docelowy wszelkie szkody i awarie spowodowane przez Wykonawcę w trakcie realizacji robót, 9) zapewnić stały dozór nad mieniem oraz zawrzeć stosowne umowy ubezpieczenia mienia oraz od odpowiedzialności cywilnej, 10) prowadzić roboty w sposób bezpieczny, w szczególności przestrzegając przepisów bezpieczeństwa i higieny pracy oraz przeciwpożarowych, 11) przedstawiać miesięczne raporty Wykonawcy przedstawiające zaawansowanie robót. 12) zdemontować obiekty tymczasowe i uporządkować teren po zakończeniu robót, 13) przestrzegać warunków zawartych w uzgodnieniach, 14) zapewnić ochronę istniejącego drzewostanu, 15) skompletować i przekazać Zamawiającemu operat kolaudacyjny, 16) brać czynny udział w odbiorach, 17) przedstawić Zamawiającemu szczegółowe obliczenia potwierdzające uzyskanie efektu ekologicznego i ekonomicznego wykonanej termomodernizacji, 18) uzyskać świadectwo charakterystyki energetycznej obiektów i przekazać je Zamawiającemu (audyt energetyczny), 19) uczestniczyć, na żądanie Zamawiającego, w naradach i innych czynnościach w trakcie realizacji przedmiotu Umowy oraz w okresie gwarancji lub rękojmi, 20) zgłosić gotowość do odbioru przedmiotu Umowy i uczestniczyć w odbiorze. 21) po zakończeniu robót Wykonawca winien zamontować tablicę pamiątkową zgodną z instrukcją oznakowania przedsięwzięcia dofinansowanego ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej, 2. Przed dokonaniem zamówienia materiałów do wbudowania i wykończeniowych, dla wszystkich Materiałów oraz Urządzeń przewidzianych do wbudowania, Wykonawca ma obowiązek przedstawić Zamawiającemu propozycje materiałowe (także próbki kolorystyczne) celem uzyskania akceptacji Zamawiającego w postacie zatwierdzonego wniosku materiałowego. 3. Każda zmiana technologii wykonania robót z inicjatywy Wykonawcy wymaga akceptacji Zamawiającego. Koszt wprowadzenia zmiany obciąża Wykonawcę. 4. Wykonawca skompletuje i przekaże Zamawiającemu dokumentację budowy i dokumentację powykonawczą, jak i podlegające przekazaniu również inne dokumenty i decyzje dotyczące obiektu, a także, w razie potrzeby, instrukcje obsługi i eksploatacji: obiektu, instalacji i urządzeń związanych z tym obiektem (art. 60 Ustawy Prawo budowlane). 5. Zamawiający wymaga by przedmiot zamówienia został wykonany w sposób i na warunkach opisanych w załączonej Dokumentacji Projektowej. 6. Wykonawca, na każde wezwanie Zmawiającego, udostępni do wglądu dokumentację realizowanej inwestycji osobie/osobom wskazanym przez Zamawiającego. TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 5

6 4 Tabela ceny Preambuła 1. Tabelę Ceny należy odczytywać w powiązaniu z Instrukcją dla Wykonawców (IDW), zapisami umowy oraz OPZ w tym Dokumentacji Projektowej. 2. Podstawą płatności będzie ryczałt za wykonane roboty. Roboty będą rozliczane procentowym zaawansowaniem robót. 3. Cena ryczałtowa powinna obejmować za wyjątkiem takiego zakresu, o jakim umowa stanowi inaczej cały sprzęt budowlany (zabezpieczenie, utrzymanie, użytkowanie i naprawy całego sprzętu, urządzeń czy narzędzi), transport (osób, sprzętu, urządzeń, narzędzi, materiałów, wyposażenia zaplecza), robociznę, nadzór, testowanie, kontrolę jakości, materiały, montaż, konserwację, ubezpieczenie, zysk, podatki i cła wraz z całym ryzykiem ogólnym, zobowiązaniami i obowiązkami przedstawionymi lub sugerowanymi w Kontrakcie. 4. Cena powinna zostać wpisana przy każdej pozycji Tabeli ceny ryczałtowej. Będzie uznane, że koszt pozycji, przy których Wykonawca nie wpisał stawki lub ceny, jest pokryty przez inne stawki i ceny wpisane w Tabeli ceny ryczałtowej. 5. Wszystkie ceny należy podawać z dokładnością do dwóch miejsc po przecinku. 6. Krótkie opisy pozycji w Tabeli ceny ryczałtowej przedstawione są tylko dla celów identyfikacyjnych i nie powinny w żaden sposób modyfikować bądź anulować opisu zawartego w OPZ w tym PFU. Wyceniając poszczególne pozycje, należy odnosić się do zapisów umowy oraz OPZ w tym PFU w celu uzyskania pełnych wskazówek, informacji, instrukcji lub opisów robót i zastosowanych materiałów. Oczywistym jest też, że Roboty muszą być wykonane według zasad fachowego wykonawstwa i wskazówek Inżyniera ku jego pełnemu zadowoleniu 7. Ceny pozycji w Tabeli ceny ryczałtowej powinny być podsumowane w miejscu do tego przeznaczonym i przeniesione do formularza oferty. Tabela Ceny L.p. Opis nazwa jednostki ilość Wartość w PLN (bez VAT) VAT w PLN CENA BRUTTO w PLN (kol. 5+ kol. 6) Koszty ogólne 1. Wykonanie i montaż tablicy informacyjnej oraz pamiątkowej Roboty budowlane Budynek nr 1 Budynek hotelowy z portiernią ocieplenie stropodachu styropapą 15cm; (U=0,20W/m2K) ocieplenie ścian zewn. styropianem 12cm; (U=0,22W/m2K) ocieplenie ścian fundam.styrop.10cm; (U=0,31W/m2K) 5 ocieplenie podłóg przyziemia TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 6

7 poprzez demontaż istniejących i ułożenie izolacji przeciwwilgotnej, styropianu 15cm; (U=0,22W/m2K) wymiana stolarki okiennej drewnianej na PCV - 28szt.; (U=1,1W/m2K) przebudowa instalacji c.o. z wymianą grzejników (25 szt.) na panelowe i izolowane rury PE 120mb. z zaworami termostatycznymi (25szt.) przebudowa instalacji c.w.u. i rur stalowych na izolowane z PE 80,0mb. oraz montażem nowych energooszczędnych baterii - 15szt. Budynek nr 2 Budynek gospodarczy 9. ocieplenie stropodachu styropapą 16cm; (U=0,20W/m2K) 10. ocieplenie ścian zewnętrznych styropianem 15cm; (U=0,22W/m2K) 11. ocieplenie ścian fundam. 10cm; (U=0,31W/m2K) 12. wymiana stolarki okiennej drewnianej na PCV - 65szt.; (U=1,1W/m2K) 13. wymiana drzwi zewnętrznych na ocieplone (U=1.7W/m2K) - 1szt 14. ocieplenie bram wjazdowych stalowych styropianem 5cm, osłonięcie blachą stalową ocynkowaną powlekaną - 12szt.; (U=0,66W/m2K) 15. przebudowa instalacji c.o. z wymianą grzejników (50szt.) na panelowe i izolowane rury PE 225,0mb.z zaworami termostatycznymi - 50szt. 16. przebudowa instalacji c.w.u. i rur stalowych na izolowane z PE 54mb. oraz montażem nowych energooszczędnych baterii 8szt. Budynek nr 3 Budynek OHZW (Ośrodek Hodowli Zwierząt Wsobnych) ocieplenie stropodachu 17. styropapą 15cm; (U=0,19W/m2K) 18. ocieplenie ścian zewnętrznych 15cm; (U=0,22W/m2K) 19. ocieplenie ścian fundamentowych styropianem 10cm; (U=0,31W/m2K) 20. wymiana stolarki okiennej drewnianej; (U=1,1W/m2K) 21. wymiana drzwi zewn. na ocieplone - 1szt.; (U=1.7W/m2K) 22. ocieplenie bram wjazdowych stalowych styropianem 5cm, TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 7

8 osłonięcie blachą stalową ocynkowaną powlekaną - 1szt.; (U=0,66W/m2K) 23. przebudowa instalacji c.o. z wymianą grzejników na panelowe z zaworami termostatycznymi 82szt. 24. przebudowa instalacji c.w.u. i rur stalowych na izolowane z PE 120,0mb.oraz montażem nowych energooszczędnych baterii - 5szt. Razem - zsumowane kolumny dla pozycji 1-24 (sumę kolumny 7 należy przenieść do Formularza oferty, jako CENA OFERTY) 5 Załączniki Zamawiający załącza do niniejszego OPZ jako jego integralną część: Załącznik nr 1 Dokumentacja projektowa Załącznik nr 2 - Przedmiary TERMOMODERNIZACJA WYBRANYCH OBIEKTÓW IITD PAN 8
