SYSTEMY HAL NAMIOTOWYCH CAŁOROCZNYCH i NAMIOTÓW MAGAZYNOWYCH

Transkrypt

1 SYSTEMY HAL NAMIOTOWYCH CAŁOROCZNYCH i NAMIOTÓW MAGAZYNOWYCH w w w. h a l e r u b o. p l

2 CHARAKTERYSTYKA HAL NAMIOTOWYCH CAŁOROCZNYCH Sportowa hala wielofunkcyjna OPTIMA 36 x 70 m (2520 m 2 ) MOSiR Bystrzyca Lublin Konstrukcja Konstrukcja hali wykonana z kształtowników zamkniętych ze stali o podwyższonej wytrzymałości. Konstrukcja składa się z ciągu ram kratowych, połączonych ze sobą za pomocą dźwigarów i belek rozporowych. Wszystkie elementy konstrukcji łączone są za pomocą śrub, co zapewnia szybki i łatwy montaż i demontaż hali. Zabezpieczenie antykorozyjne elementów stalowych stanowi standardowo ocynkowanie ogniowe wg PN-EN ISO 1461:2000. Hala namiotowa UNIWERSAL 16 x 42 x 10 m (672 m 2 ) Gdańsk Poszycie hal stanowi miękka tkanina poliestrowa powleczona wysokiej klasy materiałem PCV o gramaturze min. 600 g/m 2, której kolor i właściwości dobierane są zgodnie z wymaganiami klienta i charakterem obiektu. Jej wysoka przepuszczalność światła pozwala znacznie obniżyć koszty zużycia energii elektrycznej. Materiał posiada atest klasyfikacji ogniowej. Posadowienie Posadowienie w podłożu gruntowym wykonywane jest przy pomocy prefabrykowanych stóp fundamentowych lub alternatywnie, na istniejącym podłożu konstrukcyjnym (płyta betonowa, płyta asfaltowa z podkładem betonowym). Hala namiotowa UNIWERSAL 20 x 40 m (800 m 2 ) Kopalnia Soli Kłodawa Szybka realizacja i montaż Całkowita realizacja obiektu typowego trwa 6-8 tygodni. Sam montaż hali o powierzchni 1000 m 2 w wersji podstawowej trwa dni. Łatwość przystosowania Przedział rozpiętości hal od 12 do 36 m bez podpór wewnętrznych, możliwość dopasowania wysokości i indywidualna konfiguracja drzwi oraz bram dają duże możliwości w zakresie wykorzystania zadaszonej powierzchni. Hala namiotowa UNIWERSAL 18 x 28 x 6 m (504 m 2 ) Gdańsk Serwis posprzedażny Bliskość producenta i charakter konstrukcji umożliwia wykonanie adaptacji już istniejących obiektów do nowych potrzeb, przedłużenie, dołączenie ścianą boczną, np. przeniesienie w inne miejsce itd. Hala OPTIMA 36 x 36 m (1296 m 2 ) Lotnisko Katowice Pyrzowice

3 ZASTOSOWANIA Magazyny i składy Hale produkcyjne Hale sportowe (lodowiska, korty tenisowe, sale gimnastyczne) Hangary lotnicze Zadaszenia ciągów technologicznych Garaże i zajezdnie Ujeżdżalnie dla koni Hala UNIWERSAL 11,4 x 36 i 18 x 12 Stargard Szczeciński Hala UNIWERSAL 11,4 x 36 i 18 x 12 Stargard Szczeciński Hala OPTIMA 36 x 36 m (1296 m 2 ) Lotnisko Katowice Pyrzowice Hala OPTIMA 36 x 36 m (1296 m 2 ) Lotnisko Katowice Pyrzowice Hala OPTIMA 22 x 45 m (990 m 2 ) Skatepark Bydgoszcz Sportowa hala wielofunkcyjna OPTIMA 36 x 70 m (2520 m 2 ) MOSiR Bystrzyca Lublin

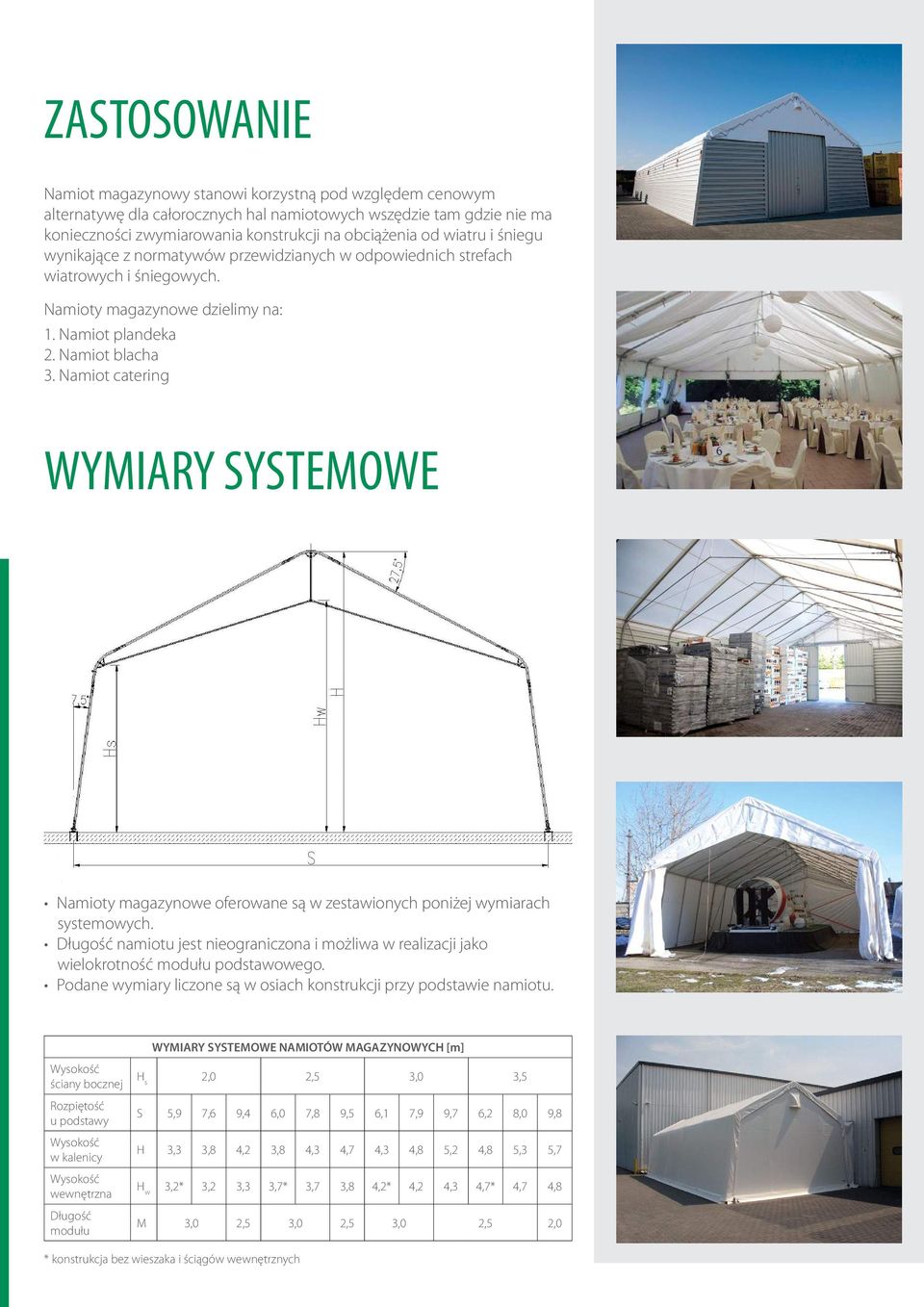

4 DANE WYMIAROWE Podane w tabelach wymiary systemowe są wymiarami osiowymi mierzonymi między osiami profili zamkniętych z których wykonana jest hala. Oznacza to, że efektywne rozmiary hali (wewnętrzne lub zewnętrzne) mogą odbiegać od podanych w tabelach o wysokość zastosowanych profili. Dla największych hal różnica ta może wynosić nawet do 100 mm. Znaczenie używanych symboi: HD rozmiar ramy (wysokość dzwigara ramy) [mm] S szerokość zewnętrzna [m] H S wysokość zewnętrzna w ścianie bocznej [m] H SW wysokość wewnętrzna w ścianie bocznej [m] H wysokość zewnętrzna w kalenicy [m] H W wysokość wewnętrzna w kalenicy [m] DANE WYMIAROWE HAL NAMIOTOWYCH TYPU OPTIMA HD [mm] HD 500 HD 750 HD 900 HD 1200 S [m] 12,0 14,0 16,0 18,0 20,0 22,0 24,0 27,0 30,0 33,0 36,0 H S [m] 2,0 2,0 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 H SW [m] 2,0 2,0 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 H [m] 6,9 7,5 8,4 8,9 9,8 10,3 10,8 11,5 13,0 13,7 14,4 H W [m] 6,4 7,0 7,7 8,2 8,9 9,4 9,9 10,6 11,8 12,5 13,2 Widok ramy głównej hali namiotowej typu OPTIMA DANE WYMIAROWE HAL NAMIOTOWYCH TYPU UNIWERSAL HD HD 500 HD 750 HD 900 HD 1200 S 12,0 14,0 16,0 18,0 20,0 22,0 24,0 27,0 H S 3,0 5,0 3,0 5,0 3,5 6,0 3,5 6,0 3,5 6,0 3,5 6,0 3,5 6,0 3,5 6,0 H SW 2,6 4,6 2,6 4,6 2,8 5,3 2,8 5,3 3,1 5,1 3,1 5,1 3,3 4,8 3,3 4,8 H 5,8 7,8 6,3 8,3 6,4 8,9 7,8 9,3 8,1 9,6 8,5 10,0 7,7 10,2 9,2 10,7 H W 5,0 7,0 5,5 7,5 6,1 7,6 6,5 8,0 6,6 8,1 6,9 8,4 6,8 8,3 7,3 8,8 Widok ramy głównej hali namiotowej typu UNIWERSAL

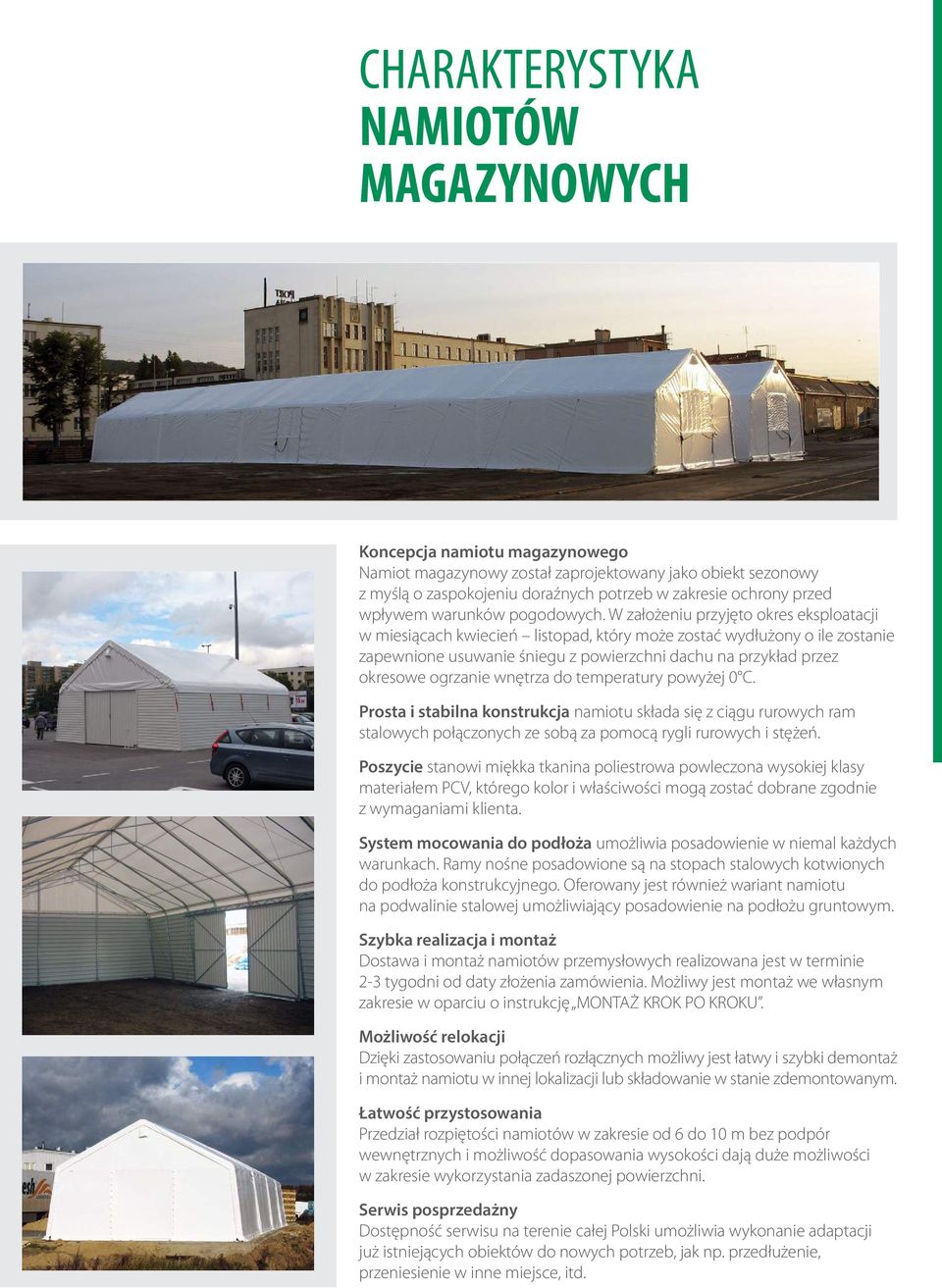

5 CHARAKTERYSTYKA NAMIOTÓW MAGAZYNOWYCH Koncepcja namiotu magazynowego Namiot magazynowy został zaprojektowany jako obiekt sezonowy z myślą o zaspokojeniu doraźnych potrzeb w zakresie ochrony przed wpływem warunków pogodowych. W założeniu przyjęto okres eksploatacji w miesiącach kwiecień listopad, który może zostać wydłużony o ile zostanie zapewnione usuwanie śniegu z powierzchni dachu na przykład przez okresowe ogrzanie wnętrza do temperatury powyżej 0 C. Prosta i stabilna konstrukcja namiotu składa się z ciągu rurowych ram stalowych połączonych ze sobą za pomocą rygli rurowych i stężeń. Poszycie stanowi miękka tkanina poliestrowa powleczona wysokiej klasy materiałem PCV, którego kolor i właściwości mogą zostać dobrane zgodnie z wymaganiami klienta. System mocowania do podłoża umożliwia posadowienie w niemal każdych warunkach. Ramy nośne posadowione są na stopach stalowych kotwionych do podłoża konstrukcyjnego. Oferowany jest również wariant namiotu na podwalinie stalowej umożliwiający posadowienie na podłożu gruntowym. Szybka realizacja i montaż Dostawa i montaż namiotów przemysłowych realizowana jest w terminie 2-3 tygodni od daty złożenia zamówienia. Możliwy jest montaż we własnym zakresie w oparciu o instrukcję MONTAŻ KROK PO KROKU. Możliwość relokacji Dzięki zastosowaniu połączeń rozłącznych możliwy jest łatwy i szybki demontaż i montaż namiotu w innej lokalizacji lub składowanie w stanie zdemontowanym. Łatwość przystosowania Przedział rozpiętości namiotów w zakresie od 6 do 10 m bez podpór wewnętrznych i możliwość dopasowania wysokości dają duże możliwości w zakresie wykorzystania zadaszonej powierzchni. Serwis posprzedażny Dostępność serwisu na terenie całej Polski umożliwia wykonanie adaptacji już istniejących obiektów do nowych potrzeb, jak np. przedłużenie, przeniesienie w inne miejsce, itd.

6 ZASTOSOWANIE Namiot magazynowy stanowi korzystną pod względem cenowym alternatywę dla całorocznych hal namiotowych wszędzie tam gdzie nie ma konieczności zwymiarowania konstrukcji na obciążenia od wiatru i śniegu wynikające z normatywów przewidzianych w odpowiednich strefach wiatrowych i śniegowych. Namioty magazynowe dzielimy na: 1. Namiot plandeka 2. Namiot blacha 3. Namiot catering WYMIARY SYSTEMOWE Namioty magazynowe oferowane są w zestawionych poniżej wymiarach systemowych. Długość namiotu jest nieograniczona i możliwa w realizacji jako wielokrotność modułu podstawowego. Podane wymiary liczone są w osiach konstrukcji przy podstawie namiotu. WYMIARY SYSTEMOWE NAMIOTÓW MAGAZYNOWYCH [m] Wysokość ściany bocznej Rozpiętość u podstawy Wysokość w kalenicy Wysokość wewnętrzna Długość modułu H s 2,0 2,5 3,0 3,5 S 5,9 7,6 9,4 6,0 7,8 9,5 6,1 7,9 9,7 6,2 8,0 9,8 H 3,3 3,8 4,2 3,8 4,3 4,7 4,3 4,8 5,2 4,8 5,3 5,7 H w 3,2* 3,2 3,3 3,7* 3,7 3,8 4,2* 4,2 4,3 4,7* 4,7 4,8 M 3,0 2,5 3,0 2,5 3,0 2,5 2,0 * konstrukcja bez wieszaka i ściągów wewnętrznych

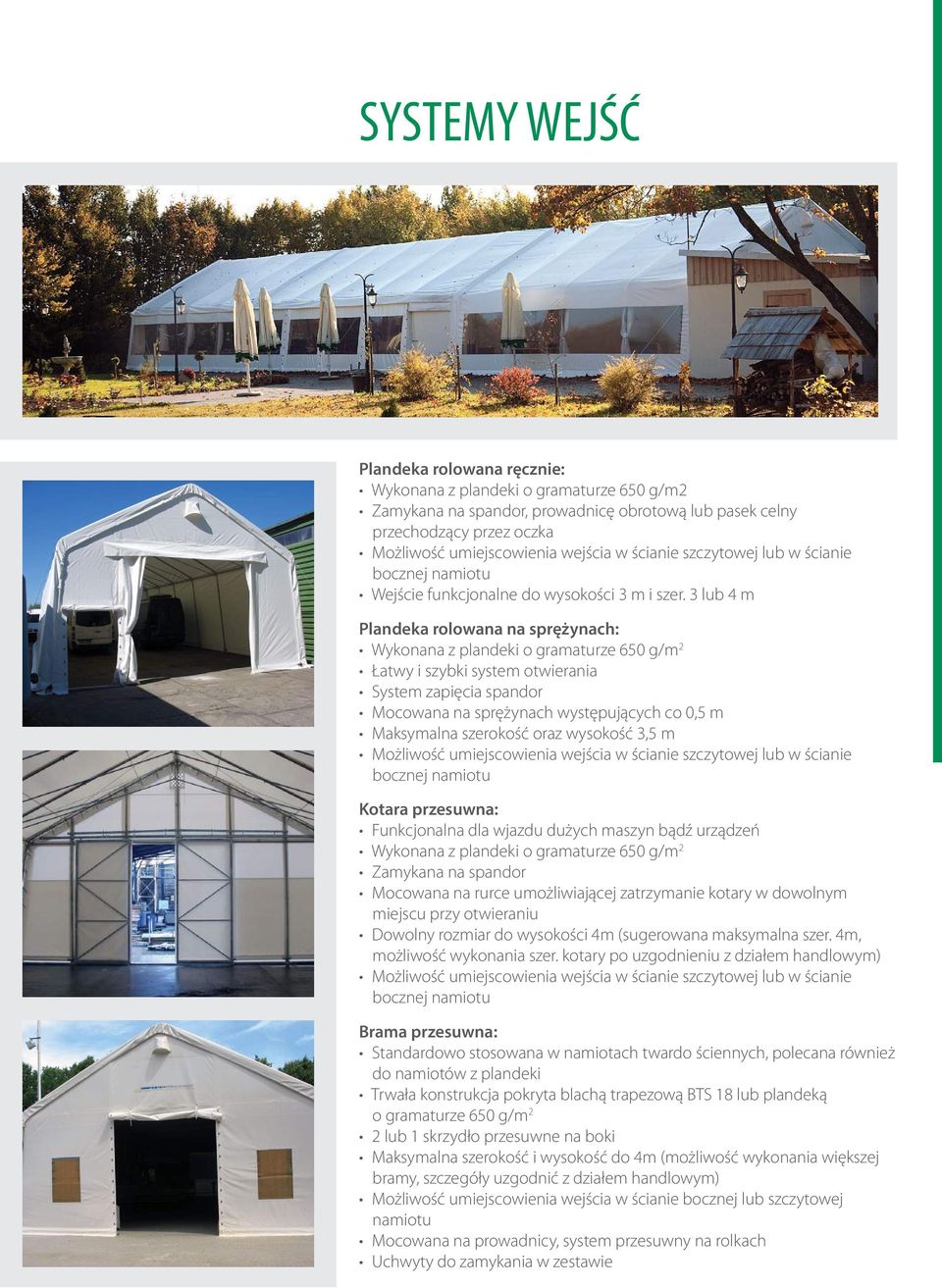

7 SYSTEMY WEJŚĆ Plandeka rolowana ręcznie: Wykonana z plandeki o gramaturze 650 g/m2 Zamykana na spandor, prowadnicę obrotową lub pasek celny przechodzący przez oczka Możliwość umiejscowienia wejścia w ścianie szczytowej lub w ścianie bocznej namiotu Wejście funkcjonalne do wysokości 3 m i szer. 3 lub 4 m Plandeka rolowana na sprężynach: Wykonana z plandeki o gramaturze 650 g/m 2 Łatwy i szybki system otwierania System zapięcia spandor Mocowana na sprężynach występujących co 0,5 m Maksymalna szerokość oraz wysokość 3,5 m Możliwość umiejscowienia wejścia w ścianie szczytowej lub w ścianie bocznej namiotu Kotara przesuwna: Funkcjonalna dla wjazdu dużych maszyn bądź urządzeń Wykonana z plandeki o gramaturze 650 g/m 2 Zamykana na spandor Mocowana na rurce umożliwiającej zatrzymanie kotary w dowolnym miejscu przy otwieraniu Dowolny rozmiar do wysokości 4m (sugerowana maksymalna szer. 4m, możliwość wykonania szer. kotary po uzgodnieniu z działem handlowym) Możliwość umiejscowienia wejścia w ścianie szczytowej lub w ścianie bocznej namiotu Brama przesuwna: Standardowo stosowana w namiotach twardo ściennych, polecana również do namiotów z plandeki Trwała konstrukcja pokryta blachą trapezową BTS 18 lub plandeką o gramaturze 650 g/m 2 2 lub 1 skrzydło przesuwne na boki Maksymalna szerokość i wysokość do 4m (możliwość wykonania większej bramy, szczegóły uzgodnić z działem handlowym) Możliwość umiejscowienia wejścia w ścianie bocznej lub szczytowej namiotu Mocowana na prowadnicy, system przesuwny na rolkach Uchwyty do zamykania w zestawie
