Opis przedmiotu zamówienia.

Transkrypt

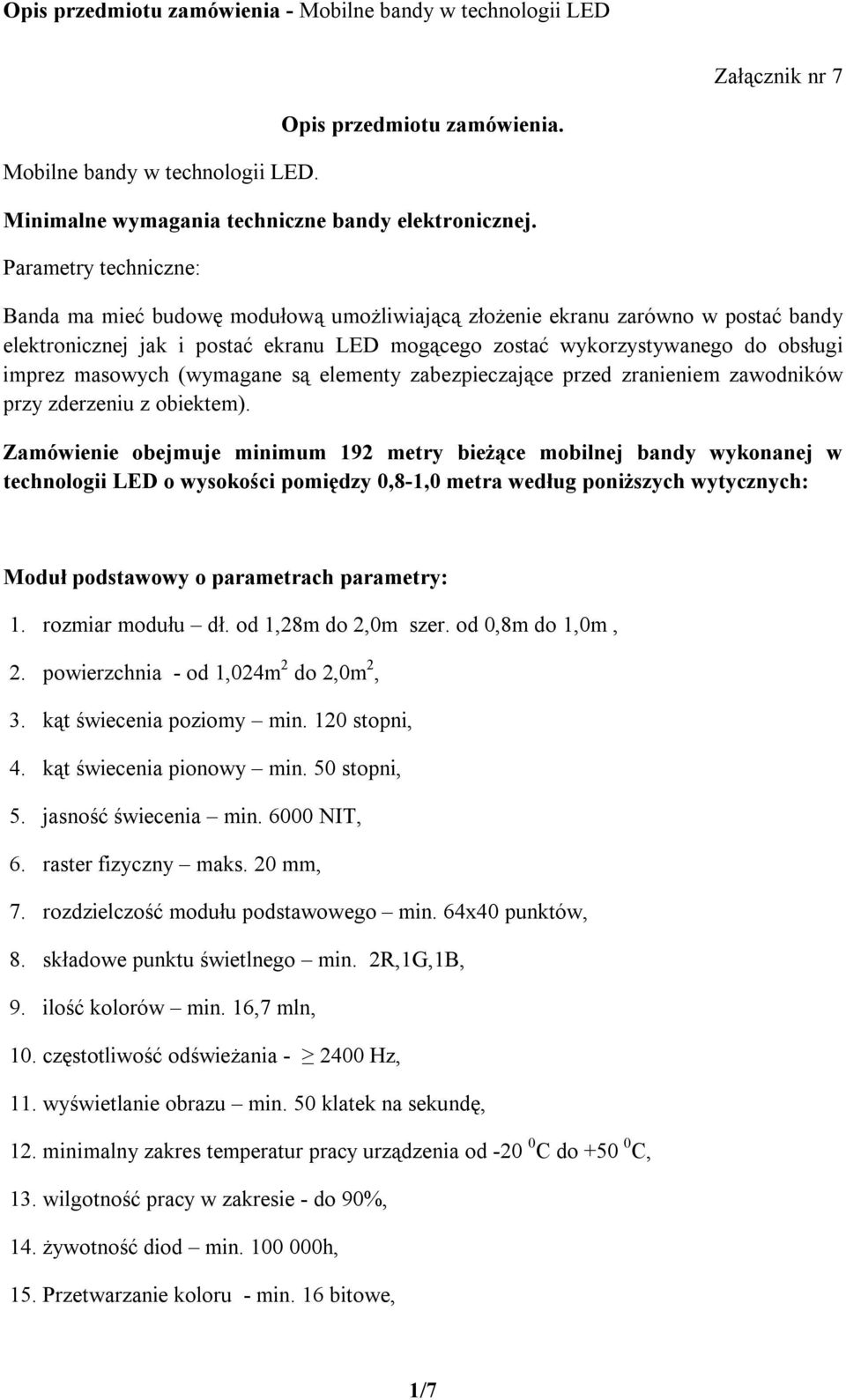

1 Załącznik nr 7 Mobilne bandy w technologii LED. Opis przedmiotu zamówienia. Minimalne wymagania techniczne bandy elektronicznej. Parametry techniczne: Banda ma mieć budowę modułową umożliwiającą złożenie ekranu zarówno w postać bandy elektronicznej jak i postać ekranu LED mogącego zostać wykorzystywanego do obsługi imprez masowych (wymagane są elementy zabezpieczające przed zranieniem zawodników przy zderzeniu z obiektem). Zamówienie obejmuje minimum 192 metry bieżące mobilnej bandy wykonanej w technologii LED o wysokości pomiędzy 0,8-1,0 metra według poniższych wytycznych: Moduł podstawowy o parametrach parametry: 1. rozmiar modułu dł. od 1,28m do 2,0m szer. od 0,8m do 1,0m, 2. powierzchnia - od 1,024m 2 do 2,0m 2, 3. kąt świecenia poziomy min. 120 stopni, 4. kąt świecenia pionowy min. 50 stopni, 5. jasność świecenia min NIT, 6. raster fizyczny maks. 20 mm, 7. rozdzielczość modułu podstawowego min. 64x40 punktów, 8. składowe punktu świetlnego min. 2R,1G,1B, 9. ilość kolorów min. 16,7 mln, 10. częstotliwość odświeżania Hz, 11. wyświetlanie obrazu min. 50 klatek na sekundę, 12. minimalny zakres temperatur pracy urządzenia od C do C, 13. wilgotność pracy w zakresie - do 90%, 14. żywotność diod min h, 15. Przetwarzanie koloru - min. 16 bitowe, 1/7

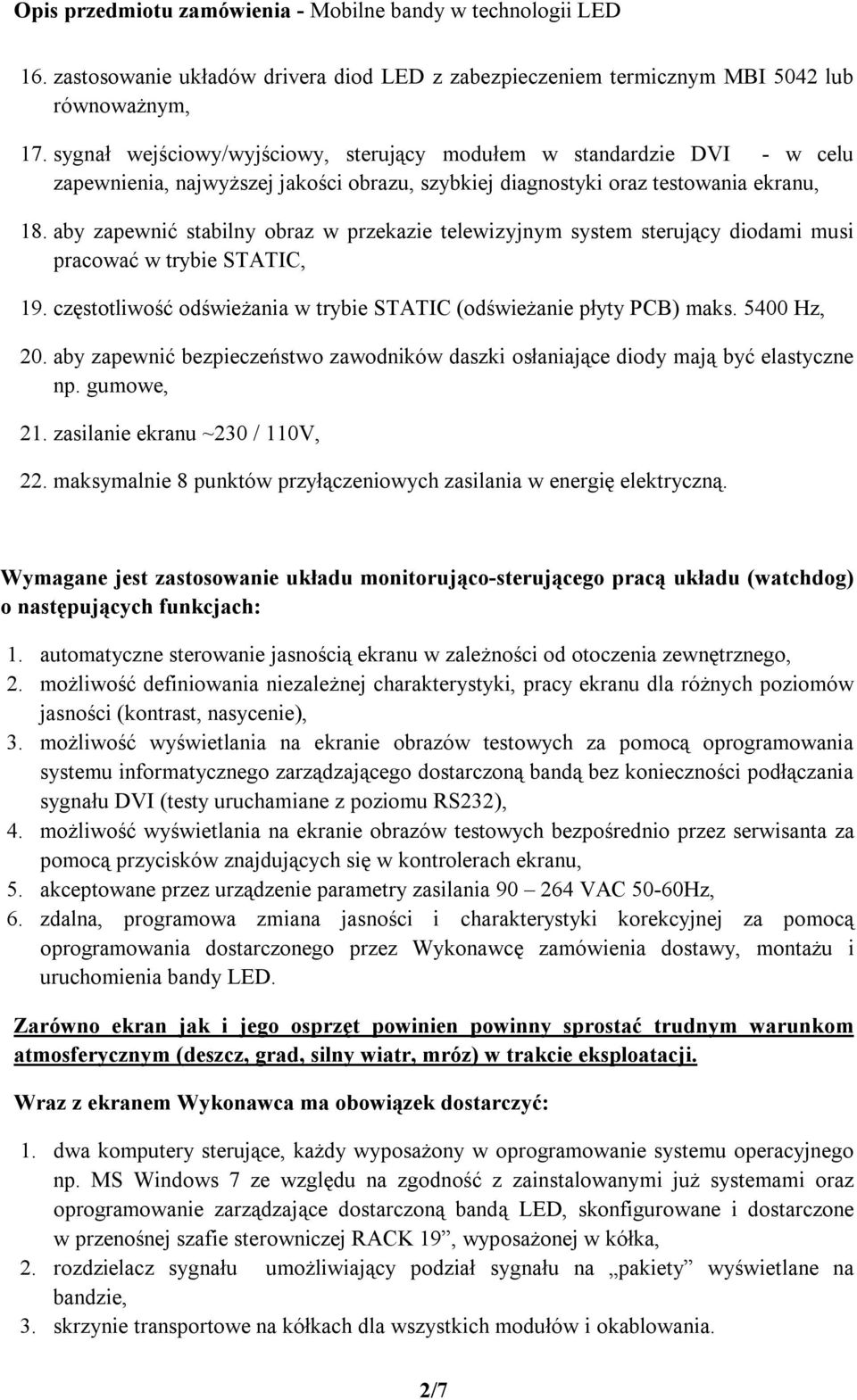

2 16. zastosowanie układów drivera diod LED z zabezpieczeniem termicznym MBI 5042 lub równoważnym, 17. sygnał wejściowy/wyjściowy, sterujący modułem w standardzie DVI - w celu zapewnienia, najwyższej jakości obrazu, szybkiej diagnostyki oraz testowania ekranu, 18. aby zapewnić stabilny obraz w przekazie telewizyjnym system sterujący diodami musi pracować w trybie STATIC, 19. częstotliwość odświeżania w trybie STATIC (odświeżanie płyty PCB) maks Hz, 20. aby zapewnić bezpieczeństwo zawodników daszki osłaniające diody mają być elastyczne np. gumowe, 21. zasilanie ekranu ~230 / 110V, 22. maksymalnie 8 punktów przyłączeniowych zasilania w energię elektryczną. Wymagane jest zastosowanie układu monitorująco-sterującego pracą układu (watchdog) o następujących funkcjach: 1. automatyczne sterowanie jasnością ekranu w zależności od otoczenia zewnętrznego, 2. możliwość definiowania niezależnej charakterystyki, pracy ekranu dla różnych poziomów jasności (kontrast, nasycenie), 3. możliwość wyświetlania na ekranie obrazów testowych za pomocą oprogramowania systemu informatycznego zarządzającego dostarczoną bandą bez konieczności podłączania sygnału DVI (testy uruchamiane z poziomu RS232), 4. możliwość wyświetlania na ekranie obrazów testowych bezpośrednio przez serwisanta za pomocą przycisków znajdujących się w kontrolerach ekranu, 5. akceptowane przez urządzenie parametry zasilania VAC 50-60Hz, 6. zdalna, programowa zmiana jasności i charakterystyki korekcyjnej za pomocą oprogramowania dostarczonego przez Wykonawcę zamówienia dostawy, montażu i uruchomienia bandy LED. Zarówno ekran jak i jego osprzęt powinien powinny sprostać trudnym warunkom atmosferycznym (deszcz, grad, silny wiatr, mróz) w trakcie eksploatacji. Wraz z ekranem Wykonawca ma obowiązek dostarczyć: 1. dwa komputery sterujące, każdy wyposażony w oprogramowanie systemu operacyjnego np. MS Windows 7 ze względu na zgodność z zainstalowanymi już systemami oraz oprogramowanie zarządzające dostarczoną bandą LED, skonfigurowane i dostarczone w przenośnej szafie sterowniczej RACK 19, wyposażonej w kółka, 2. rozdzielacz sygnału umożliwiający podział sygnału na pakiety wyświetlane na bandzie, 3. skrzynie transportowe na kółkach dla wszystkich modułów i okablowania. 2/7

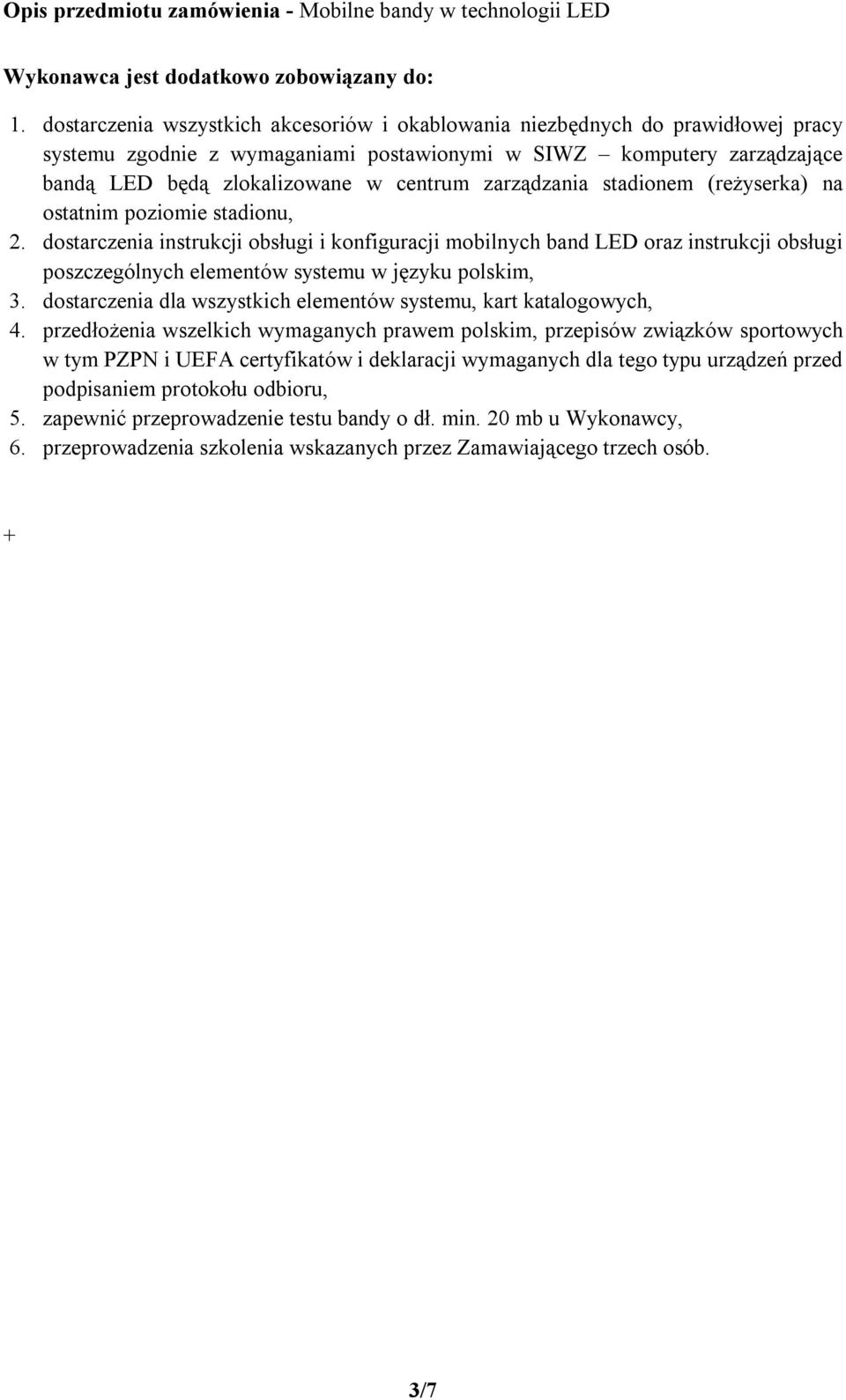

3 Wykonawca jest dodatkowo zobowiązany do: 1. dostarczenia wszystkich akcesoriów i okablowania niezbędnych do prawidłowej pracy systemu zgodnie z wymaganiami postawionymi w SIWZ komputery zarządzające bandą LED będą zlokalizowane w centrum zarządzania stadionem (reżyserka) na ostatnim poziomie stadionu, 2. dostarczenia instrukcji obsługi i konfiguracji mobilnych band LED oraz instrukcji obsługi poszczególnych elementów systemu w języku polskim, 3. dostarczenia dla wszystkich elementów systemu, kart katalogowych, 4. przedłożenia wszelkich wymaganych prawem polskim, przepisów związków sportowych w tym PZPN i UEFA certyfikatów i deklaracji wymaganych dla tego typu urządzeń przed podpisaniem protokołu odbioru, 5. zapewnić przeprowadzenie testu bandy o dł. min. 20 mb u Wykonawcy, 6. przeprowadzenia szkolenia wskazanych przez Zamawiającego trzech osób. + 3/7

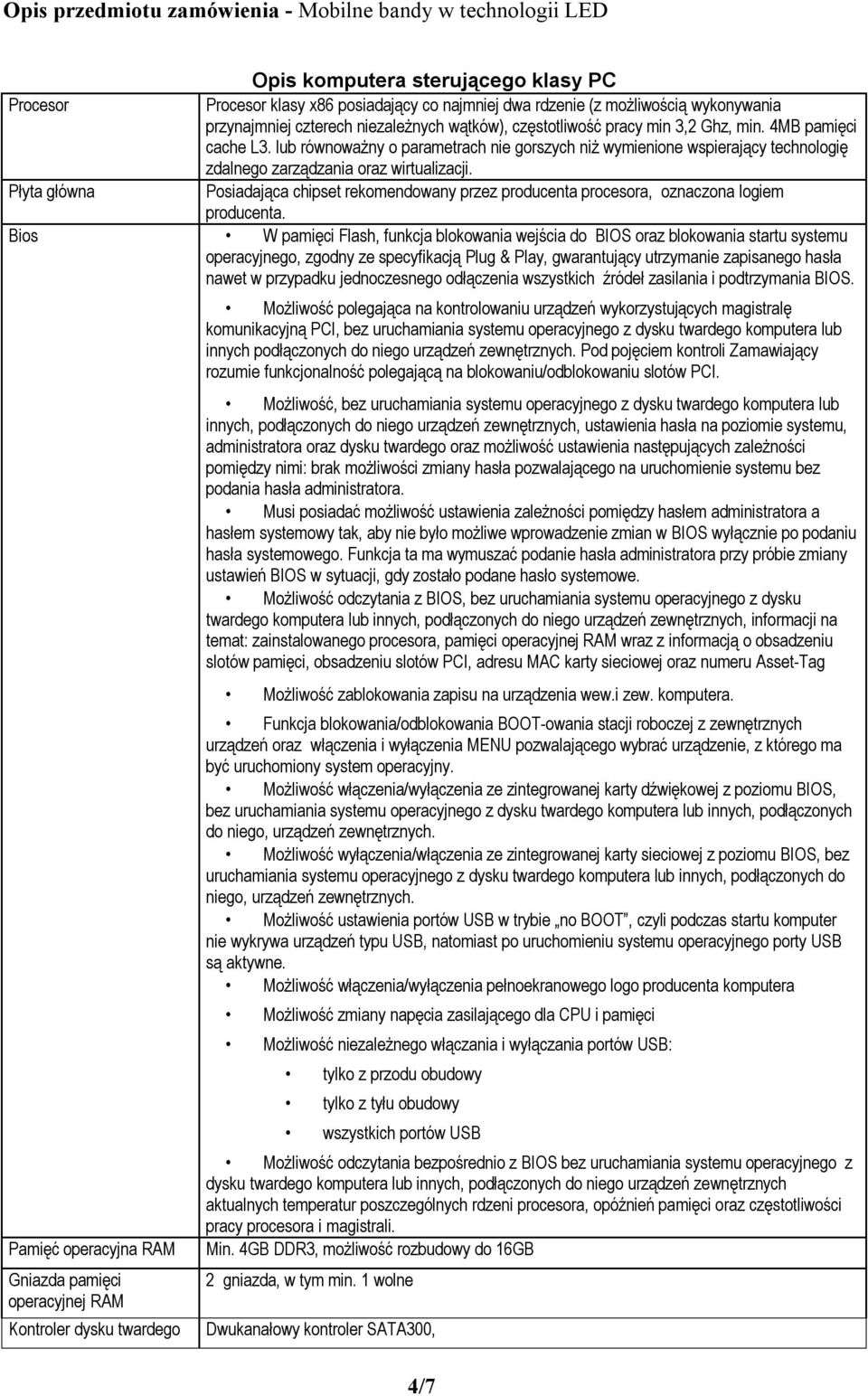

4 Procesor Płyta główna Bios Pamięć operacyjna RAM Gniazda pamięci operacyjnej RAM Kontroler dysku twardego Opis komputera sterującego klasy PC Procesor klasy x86 posiadający co najmniej dwa rdzenie (z możliwością wykonywania przynajmniej czterech niezależnych wątków), częstotliwość pracy min 3,2 Ghz, min. 4MB pamięci cache L3. lub równoważny o parametrach nie gorszych niż wymienione wspierający technologię zdalnego zarządzania oraz wirtualizacji. Posiadająca chipset rekomendowany przez producenta procesora, oznaczona logiem producenta. W pamięci Flash, funkcja blokowania wejścia do BIOS oraz blokowania startu systemu operacyjnego, zgodny ze specyfikacją Plug & Play, gwarantujący utrzymanie zapisanego hasła nawet w przypadku jednoczesnego odłączenia wszystkich źródeł zasilania i podtrzymania BIOS. Możliwość polegająca na kontrolowaniu urządzeń wykorzystujących magistralę komunikacyjną PCI, bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych podłączonych do niego urządzeń zewnętrznych. Pod pojęciem kontroli Zamawiający rozumie funkcjonalność polegającą na blokowaniu/odblokowaniu slotów PCI. Możliwość, bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych, podłączonych do niego urządzeń zewnętrznych, ustawienia hasła na poziomie systemu, administratora oraz dysku twardego oraz możliwość ustawienia następujących zależności pomiędzy nimi: brak możliwości zmiany hasła pozwalającego na uruchomienie systemu bez podania hasła administratora. Musi posiadać możliwość ustawienia zależności pomiędzy hasłem administratora a hasłem systemowy tak, aby nie było możliwe wprowadzenie zmian w BIOS wyłącznie po podaniu hasła systemowego. Funkcja ta ma wymuszać podanie hasła administratora przy próbie zmiany ustawień BIOS w sytuacji, gdy zostało podane hasło systemowe. Możliwość odczytania z BIOS, bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych, podłączonych do niego urządzeń zewnętrznych, informacji na temat: zainstalowanego procesora, pamięci operacyjnej RAM wraz z informacją o obsadzeniu slotów pamięci, obsadzeniu slotów PCI, adresu MAC karty sieciowej oraz numeru Asset-Tag Możliwość zablokowania zapisu na urządzenia wew.i zew. komputera. Funkcja blokowania/odblokowania BOOT-owania stacji roboczej z zewnętrznych urządzeń oraz włączenia i wyłączenia MENU pozwalającego wybrać urządzenie, z którego ma być uruchomiony system operacyjny. Możliwość włączenia/wyłączenia ze zintegrowanej karty dźwiękowej z poziomu BIOS, bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych, podłączonych do niego, urządzeń zewnętrznych. Możliwość wyłączenia/włączenia ze zintegrowanej karty sieciowej z poziomu BIOS, bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych, podłączonych do niego, urządzeń zewnętrznych. Możliwość ustawienia portów USB w trybie no BOOT, czyli podczas startu komputer nie wykrywa urządzeń typu USB, natomiast po uruchomieniu systemu operacyjnego porty USB są aktywne. Możliwość włączenia/wyłączenia pełnoekranowego logo producenta komputera Możliwość zmiany napęcia zasilającego dla CPU i pamięci Możliwość niezależnego włączania i wyłączania portów USB: tylko z przodu obudowy tylko z tyłu obudowy wszystkich portów USB Możliwość odczytania bezpośrednio z BIOS bez uruchamiania systemu operacyjnego z dysku twardego komputera lub innych, podłączonych do niego urządzeń zewnętrznych aktualnych temperatur poszczególnych rdzeni procesora, opóźnień pamięci oraz częstotliwości pracy procesora i magistrali. Min. 4GB DDR3, możliwość rozbudowy do 16GB 2 gniazda, w tym min. 1 wolne Dwukanałowy kontroler SATA300, 4/7

5 Dysk twardy 500GB Serial ATA 7200rpm kompatybilny z technologią SMART II lub SMART III Sloty rozszerzeń Karta graficzna Karta dźwiękowa Karta sieciowa Wewnętrzny napęd DVD- RW Porty Obudowa Klawiatura 2xPCI, 1xPCI-Express x16, 1xPCI-Express x4 Zintegrowana zgodna z DirectX 10, zapewniająca pracę dwumonitorową Zintegrowana z płytą główną, min. 5.1 kanałów HDA Zintegrowana 10/100/1000, WakeOnLan, min. Gigabit LAN Odczyt i zapis: CD-R, CD-RW, DVD±R, DVD±RW, DVD+R Double Layer, Blue-ray 12 x USB 2.0 (w tym 2 z przodu obudowy, co najmniej 6 z tyłu), 1x VGA (DB-15), 1xDVI 1 x RJ45, 1 x wejścia audio 1 x wyjścia audio, 1 x mikrofon 1x złącze nieautrozowanego otwarcia obudowy 1x Irda (dopuszcza się złącze wewnętrzne płyty z możliwość wyprowadzenia z tyłu komputera) 1xRS232 (dopuszcza się złącze wewnętrzne płyty z możliwość wyprowadzenia z tyłu komputera) 1xLPT ( dopuszcza się złącze wewnętrzne płyty z możliwość wyprowadzenia z tyłu komputera ) 2xPS/2 (klawiatura i mysz) Mini Tower: 2x zewnętrzna wnęka 5,25 1x zewnętrzna wnęka 3,5 Możliwość zainstalowania czujnika otwarcia obudowy, Obsługa obudowy w pełni bez narzędziowa, posiadająca wyświetlacz diagnostyczny informujący o stanie komputera. Klawiatura zgodna z MS Windows pełnowymiarowa, układ typu QWERTY US, port USB, oznaczona logo producenta komputera. Mysz Mysz optyczna ze scrolem minimum 400dpi, minimum dwa przyciski, port USB, oznaczona logo producenta komputera. Zasilacz Max 250W sprawność 90% System operacyjny Dodatkowe oprogramowanie Dodatkowe oprogramowanie, wspierające administrację oferowanych komputerów oraz ich diagnostykę Microsoft Windows 7 Professional PL 32 lub 64 bit lub równoważny ze względu na zgodność z zainstalowanymi systemami Oprogramowanie do nagrywania płyt CD/DVD/Blue-ray oraz odtwarzania filmów. Oprogramowanie wspierające zdalną i lokalną administrację oferowanych komputerów oraz ich diagnostykę, pozwalające na przeprowadzenie wszystkich operacji na systemie w trybie obsługi zdalnej - poza lokalizacją reżyserki umożliwiające: zdalną konfigurację BIOS w czasie rzeczywistym, w tym co najmniej ustawienie hasła, wpisanie unikalnego numeru nadanego przez użytkownika, zmianę sekwencji startowej, włączenie/wyłączenie portów USB, włączenie/wyłączenie karty dźwiękowej, monitorowanie stanu komponentów: CPU, Pamięć RAM, HDD, wersje BIOS, w tym przy wyłączonym komputerze lub nieobecnym/uszkodzonym systemie operacyjnym, możliwość przekierowania procesu ładowania systemu operacyjnego z wirtualnego CD- ROM lub FDD na innym komputerze, spełniającym funkcję serwera zarządzającego. zdalny odczyt konfiguracji sprzętowej komputera oraz: 5/7

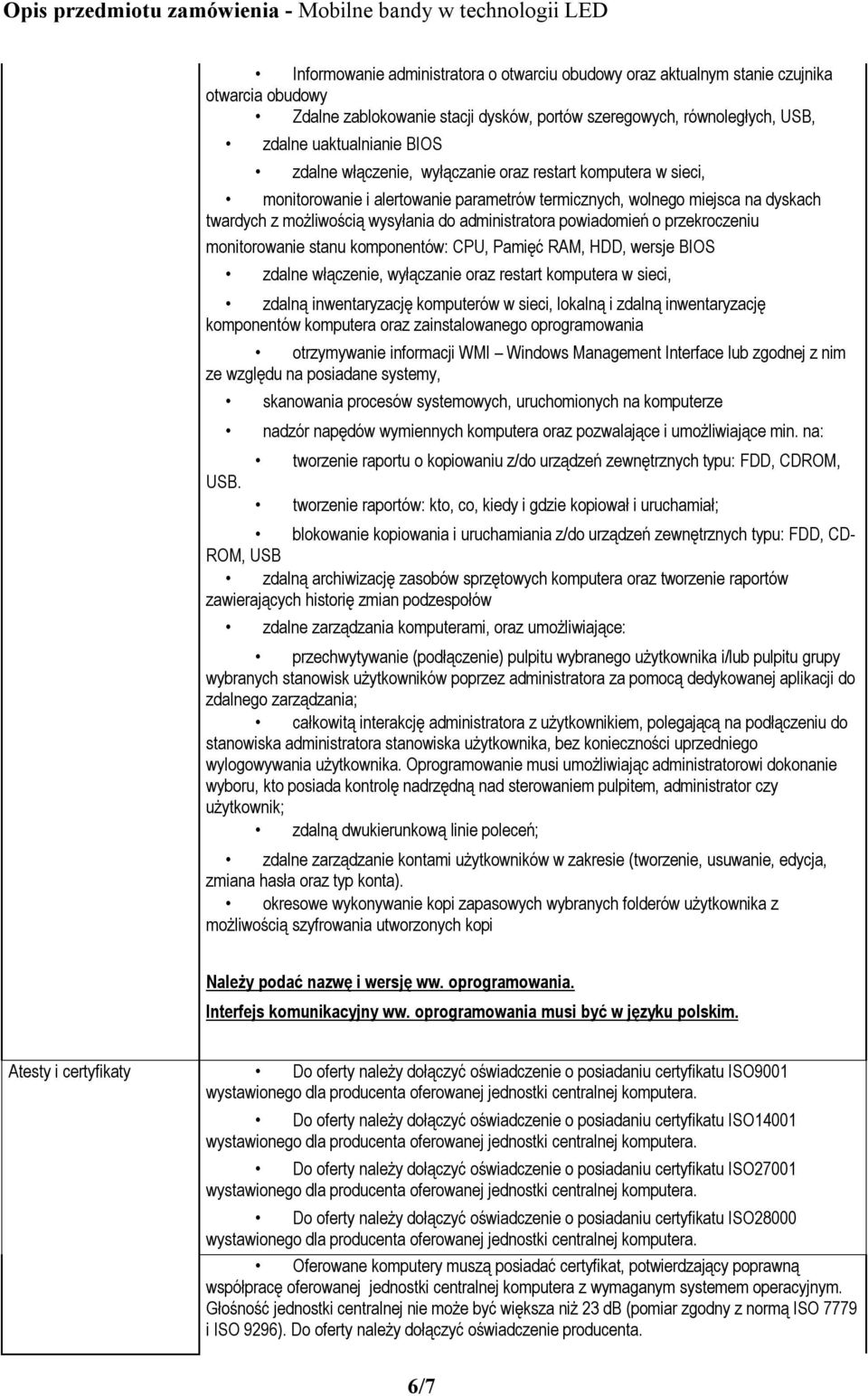

6 Informowanie administratora o otwarciu obudowy oraz aktualnym stanie czujnika otwarcia obudowy Zdalne zablokowanie stacji dysków, portów szeregowych, równoległych, USB, zdalne uaktualnianie BIOS zdalne włączenie, wyłączanie oraz restart komputera w sieci, monitorowanie i alertowanie parametrów termicznych, wolnego miejsca na dyskach twardych z możliwością wysyłania do administratora powiadomień o przekroczeniu monitorowanie stanu komponentów: CPU, Pamięć RAM, HDD, wersje BIOS zdalne włączenie, wyłączanie oraz restart komputera w sieci, zdalną inwentaryzację komputerów w sieci, lokalną i zdalną inwentaryzację komponentów komputera oraz zainstalowanego oprogramowania otrzymywanie informacji WMI Windows Management Interface lub zgodnej z nim ze względu na posiadane systemy, USB. skanowania procesów systemowych, uruchomionych na komputerze nadzór napędów wymiennych komputera oraz pozwalające i umożliwiające min. na: tworzenie raportu o kopiowaniu z/do urządzeń zewnętrznych typu: FDD, CDROM, tworzenie raportów: kto, co, kiedy i gdzie kopiował i uruchamiał; blokowanie kopiowania i uruchamiania z/do urządzeń zewnętrznych typu: FDD, CD- ROM, USB zdalną archiwizację zasobów sprzętowych komputera oraz tworzenie raportów zawierających historię zmian podzespołów zdalne zarządzania komputerami, oraz umożliwiające: przechwytywanie (podłączenie) pulpitu wybranego użytkownika i/lub pulpitu grupy wybranych stanowisk użytkowników poprzez administratora za pomocą dedykowanej aplikacji do zdalnego zarządzania; całkowitą interakcję administratora z użytkownikiem, polegającą na podłączeniu do stanowiska administratora stanowiska użytkownika, bez konieczności uprzedniego wylogowywania użytkownika. Oprogramowanie musi umożliwiając administratorowi dokonanie wyboru, kto posiada kontrolę nadrzędną nad sterowaniem pulpitem, administrator czy użytkownik; zdalną dwukierunkową linie poleceń; zdalne zarządzanie kontami użytkowników w zakresie (tworzenie, usuwanie, edycja, zmiana hasła oraz typ konta). okresowe wykonywanie kopi zapasowych wybranych folderów użytkownika z możliwością szyfrowania utworzonych kopi Należy podać nazwę i wersję ww. oprogramowania. Interfejs komunikacyjny ww. oprogramowania musi być w języku polskim. Atesty i certyfikaty Do oferty należy dołączyć oświadczenie o posiadaniu certyfikatu ISO9001 Do oferty należy dołączyć oświadczenie o posiadaniu certyfikatu ISO14001 Do oferty należy dołączyć oświadczenie o posiadaniu certyfikatu ISO27001 Do oferty należy dołączyć oświadczenie o posiadaniu certyfikatu ISO28000 Oferowane komputery muszą posiadać certyfikat, potwierdzający poprawną współpracę oferowanej jednostki centralnej komputera z wymaganym systemem operacyjnym. Głośność jednostki centralnej nie może być większa niż 23 db (pomiar zgodny z normą ISO 7779 i ISO 9296). Do oferty należy dołączyć oświadczenie producenta. 6/7

7 Gwarancja na cały zestaw komputerowy Dokumentacja Oferowane komputery muszą być zgodne z normą Energy Star 5.0. Do oferty należy dołączyć stosowne potwierdzenie w ww. zakresie, tj. wydruk ze strony Energy Star, na której znajduje się oferowany model komputera. Oferowane komputery muszą posiadać certyfikat EPEAT poziom Gold dołączyć do oferty Do oferty należy dołączyć certyfikaty CE wystawione dla oferowanych urządzeń. Do oferty należy dołączyć certyfikat ISO27001 wystawiony dla producenta oferowanej jednostki centralnej komputera lub dla autoryzowanego serwisu ww. producenta, który będzie świadczył bezpośrednio usługi serwisowe w ramach tego zamówienia. W przypadku realizacji serwisu poprzez autoryzowany serwis producenta jednostki centralnej, ww. firma serwisowa musi mieć w sumie min. 5 własnych ośrodków serwisowych rozlokowanych na terenie kraju. W ofercie należy podać nazwę autoryzowanego serwisu a także adresy: centrali oraz poszczególnych oddziałów serwisowych. 3 lata Czas reakcji 12 godz. Do oferty należy dołączyć oświadczenie producenta oferowanego zestawu komputerowego o przyjęciu obowiązków gwarancyjnych, w przypadku odstąpienia oferenta od ich wypełnienia lub zobowiązanie się do wskazania innej firmy przejmującej te obowiązki. Do zestawu komputerowego muszą być dołączone instrukcje obsługi i opis zainstalowanego systemu operacyjnego w języku polskim. Głośniki Głośniki zewnętrzne stereofoniczne, moc min. 2,5W Parametry minimalne monitora LCD Typ matrycy TN Format obrazu 16:09 Przekątna ekranu 21,5 cala Nominalna rozdzielczość 1920 x 1080 Jasność 250 cd/m2 Kontrast :1 Czas reakcji matrycy 5 ms Kąt widzenia w pionie 176 Stopni Kąt widzenia w poziomie 170 Stopni Ilość wyświetlanych kolorów 16,7 mln Gniazdo D-Sub i Gniazdo DVI Po 1 szt. Każdego gniazda Zgodność z normami ISO klasa II, CE, TUV-GS, EPA, Kolor obudowy Czarny Wysokość 392 mm Szerokość 508 mm Głębokość 172 mm Waga Max 2,27 kg Pobór mocy Wł./Wył. Max. 26/1 W 7/7
