2 O firmie Wstęp Tapflo - rzetelny dostawca pomp przemysłowych Tapflo Sp. z o.o. to polska część grupy Tapflo założona w 1991 roku. Jesteśmy producentem pomp membranowych zasilanych sprężonym powietrzem oraz pomp wirowych wykonanych ze stali nierdzewnej jak i dystrybutorem pomp innych producentów. W 2005 roku centrala firmy została przeniesiona do nowej siedziby w Tczewie, posiadamy biura handlowe w Warszawie, Wrocławiu, Katowicach i Poznaniu. Posiadamy własny serwis i części zamienne do wszystkich oferowanych przez nas pomp. Oferujemy kompleksowe rozwiązania dla wszystkich gałęzi przemysłu ze szczególnym uwzględnieniem przemysłu spożywczego, farmaceutycznego, kosmetycznego, chemicznego, petrochemicznego, papierniczego i oczyszczalni ścieków. Tapflo - jakość Wszystkie procesy w firmie Tapflo Sp. z o.o. są zgodne z ISO 9001:2001. Wszystkie pompy są dodatkowo oznaczane symbolem CE i spełniają wymagania dyrektyw maszynowych EC. Wiele spośród naszych produktów spełnia wymagania dyrektywy ATEX. Historia firmy Tapflo Firma Tapflo została założona w 1985 roku w Szwecji w Kungälv (na północ od Göteborga). Obecnie posiadamy swoje biura w Szwecji, Danii, Wielkiej Brytanii, Polsce, Rosji, Włoszech, Bułgarii, Rumunii, Turcji, Indiach, na Ukrainie oraz w Republice Południowej Afryki i Chinach. Jesteśmy także reprezentowani w ponad 30 innych krajach świata za pośrednictwem lokalnych dystrybutorów. W 2005 roku utworzyliśmy joint venture z firmą CDR będącą producentem pomp magnetycznych poprzez wykup pakietu udziałów w tej firmie, uzupełniając tym samym naszą ofertę o wirowe pompy procesowe. Na dzień dzisiejszy firmy grupy Tapflo zatrudniają około 130 osób. 2

3 Informacje ogólne Pompy Dozujące Seria pomp dozujących obejmuje pompy membranowe mechaniczne, membranowe z komorą hydrauliczną, membranowe elektromagnetyczne oraz tłokowe. Seria tych pomp doskonale nadaje się do łączenia w systemy wielogłowicowe. Tego typu pompy można stosować do precyzyjnego dozowania różnego typu związków potrzebnych do przeprowadzenia reakcji chemicznych. Ich konstrukcja pozwala na pracę z wysokociśnieniowymi układami jednocześnie umożliwiając bardzo precyzyjne dozowanie. Wstęp FM A-I D Seria SR A B Seria SDP AP-A I Seria PDP S GA Pompy dozujące dzielimy na trzy podstawowe serie: Seria SR; Seria PDP oraz seria SDP (pompy solenoidalne). Pompy serii SR to grupa pomp, w której powrót organu roboczego wymuszony jest wstępnym napięciem sprężyny. Kolejne serie grupy pomp dozujących to: seria PDP czyli dozujące pompy wyporowe oraz solenoidalne pompy serii SDP. W ramach serii SR wyróżniamy trzy podstawowe typy pomp: tłokowe A, membranowe hydrauliczne B oraz membranowe mechaniczne D. 3

4 Przykładowe aplikacje Pompy dozujące Przemysł chemiczny Dozowanie roztworów chemicznych, np. kwasy i zasady w różnych stężeniach. Przemysł farmaceutyczny i kosmetyczny Dozowanie chemikaliów stosowanych w przemyśle farmaceutycznym. Uzdatnianie wody Kontrola i regulacja ph wody, dozowanie polimerów i flokulantów. Dozowanie chloru do wody pitnej Oczyszczalnie ścieków Dozowanie pix i pax, polimerów i flokulantów w oczyszczalniach ścieków komunalnych i przemysłowych. Przemysł spożywczy Dozowanie substancji smakowych do produktów spożywczych, dozowanie ziemi okrzemkowej w procesie filtracji piwa. Przemysł papierniczy Dozowanie wody utlenionej i innych substancji chemicznych w procesie produkcji papieru. 4

5 konstrukcja Zasada działania pomp dozujących Przemieszczenie korbowodu sprzężonego z powoduje zwiększenie objętości komory membraną pompy powoduje zmianę objętości (napływ cieczy do komory). W fazie tłocze- komory roboczej. W fazie ssania ruch nia następuje mechaniczne wypchnięcie wsteczny tłoka, a co za tym idzie membrany cieczy z głowicy pompy. dozujące Pompy AB 5/14 N DV AB 17/14 N AB 13/21 N AB 17/21 N Różne typy zaworów Różnorodność konstrukcji pozwala na indywidualny dobór zaworów do szczególnych wymagań wielu aplikacji. Systemy wielogłowicowe Pompy serii SR i PDP posiadają niewątpliwą zaletę łączenia w zespoły wielogłowicowe o wspólnym napędzie. Każda z głowic może pompować inne medium i mieć ustawioną niezależną wydajność. 5

6 Pompy dozujące tłokowe TYP A Seria SR Maksymalna wydajność l/h A 125 N 156 A 175 N 408 A 250 N 1042 A 350 N 1458 Maksymalne ciśnienie 40 bar Pompy serii A są tłokowymi pompami dozującymi o maksymalnym ciśnieniu tłoczenia 150 bar, oraz maksymalnej wydajności dla wersji jednogłowicowej 1458 l/h. Gama wykonań materiałowych zapewnia szeroką aplikowalność. Pompy są przeznaczone do dozowania czystych mediów. y wykonań materiałowych WykOnanie GŁOWICA TŁOK ZAWÓR SIEDZISKO USZCZELKA (kula) ZAWORU TŁOKA 11 S.S. 316 S.S. 316 S.S. 316 S.S. 316 NBR 13 PVC CERAMIKA PYREX PVC FPM 17 S.S. 316 CERAMIKA S.S. 316 S.S. 316 FPM 19 S.S. 316 S.S. 316 S.S. 316 S.S. 316 FPM 20 PVC S.S. 316 PYREX PVC NBR 21 S.S. 316 S.S. 316 S.S. 316 S.S. 316 PTFE 32 S.S 316 S.S 420 S.S 316 S.S. 316 AU 41 S.S 316 CERAMIKA S.S. 316 S.S. 316 AU PYREX~szkło; AU=poliuretan Kodyfikacja A 125N 38/ F 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa A typ pompy Długość skoku Średnica tłoka [mm] Częstotliwość ruchów tłoka na minutę Wykonanie materiałowe głowicy Dodatkowe opcje A B C D E E H I F G H I D F G O L A B C L M N M N O Pompy Dozujące

7 Pompy dozujące tłokowe pompy A-125N-6 A-125N-11 A-125N-18 A-125N-25 A-125N-30 A-125N-38 A-125N-47 Przełożenie Wydajność Maks. ciśnienie Średnica Długość Przyłącza Parametry Waga [kg] skok/min l/1 l/h kg/cm2 tłoka skoku silnika 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC [mm] [mm] SS 316 PVC F 58 0,013 0,8 C 96 0,022 1,3 6 8,5 7,5 B 116 0,027 1,6 I 35 0,04 2,4 F 58 0,066 4 C 96 0, ,5 7,5 B 116 0,133 8 I 35 0,1 6 F 58 0, C 96 0, Kw ,5 7,5 B 116 0, I 35 0,221 13,2 F 58 0, C 96 0, B 116 0, I 35 0,311 18,7 F 58 0, C 96 0, B 116 1, I 35 0, F 58 0, C 96 1, B 116 1, I 35 0, F 58 1, C 96 2, B 116 2, ,5 7,5 1/2 G.m. lub mm Kw ,5 7, , ,4 A 125 N Seria SR pompy A-175N -6 A-175N -11 A-175N -18 A-175N -25 A-175N -30 A-175N -38 A-175N -47 A-175N -54 A-175N -64 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm 2 ] Średnica Długość Przyłącza Parametry Waga [kg] skok/min l/1 l/h SS 316 SS 316 PVC PVC tłoka skoku silnika 50 Hz 50 Hz 50 Hz 0,25 KW 0,37 KW 0,25 KW 0,37 KW SS 316 PVC [mm] [mm] SS 316 PVC F 70 0,021 1,3 C 96 0,029 1,7 // // B 120 0,036 2,2 F 70 0,100 6 C 96 0,133 8 Kw B 120 0, F 70 0, C 96 0, B 120 0, F 70 0, Kw 0.37 C 96 0, /2 G.m B 120 1, F 70 0, C 96 1, B 120 1, Kw 0.25 F 70 1, C 96 1, ,5 B 120 2, F 70 2, C 96 3, ,5 B 120 3, Kw 0.37 F 70 2, C 96 3, ,98 15,8 12,4 B 120 4, F 70 3, /4 G.m. C 96 5, ,4 12,5 B 120 6, A 175 N pompy A-250N-25 A-250N-38 A-250N-47 A-250N-54 A-250N-64 A-250N-76 A-250N-89 A-350N-89 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm 2 ] Średnica Długość Przyłącza Parametry Waga [kg] skok/min l/1 l/h SS 316 SS 316 PVC KW PVC KW tłoka skoku silnika 50 Hz 50 Hz 50 Hz KW 0,55 KW 0,75 0,55 0,75 SS 316 PVC [mm] [mm] SS 316 PVC F 56 0, C 96 1, // // // Kw ,4 21 // B 112 1, /2 F 56 1, G.m. C 96 2, // // 38, B 112 3, F 56 2, Kw 0.75 C 96 4, , B 112 5, /4 F 56 3, G.m. C 96 5, , B 112 6, Kw 0.55 F 56 4, C 96 7, , , B 112 8, F 56 6, C 96 10, ,5 8, ,6 G.m. B , Kw , F 56 8, C 96 14, ,8 6, ,3 88, B , F 56 12, C 96 20, B , // 4 // 4 1 1/2 G.m. Kw , A 250 N / A 350 N Pompy Dozujące 7

8 Pompy dozujące z membranami hydraulicznymi Seria SR TYP B i BR Maksymalna wydajność l/h B-BR125N 108 B-BR177N 418 B-BR250N 1068 Maksymalne ciśnienie 20 bar Pompy serii B oraz BR są dozującymi pompami z tzw. hydrauliczną membraną. Suw tłoka podnosi ciśnienie cieczy w komorze pośredniej, w rezultacie ciecz naciska na membranę i powoduje wypchanie z pompy cieczy pompowanej. Szeroka gama wykonań materiałowych. Maksymalne ciśnienie 50 bar, maksymalna wydajność 1068 l/h. Możliwość pompowania cieczy zawierających zanieczyszczenia stałe. y wykonań materiałowych WykOnanie GŁOWICA TŁOK ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA USZCZELKA TŁOKA 29 PP AISI 420 Temp. PYREX PP PTFE/NBR NBR 41 AISI 316 AISI 420 Temp. AISI 316 AISI 316 PTFE/NBR FPM 43 PVC AISI 420 Temp. PYREX PVC PTFE/NBR FPM AISI 420 Temp.=stal hartowana; PYREX~szkło Kodyfikacja B 125N 30/ F 41 DV I grupa II grupa III grupa IV grupa V grupa VI grupa B tłokowe pompy Dimensions Długość skoku dozujące Średnica tłoka [mm] Częstotliwość ruchów tłoka na minutę Wykonanie materiałowe głowicy Dodatkowe opcje A B C D E E F G H I L I L A B C D F H G M N O M N O C 8 Pompy Dozujące

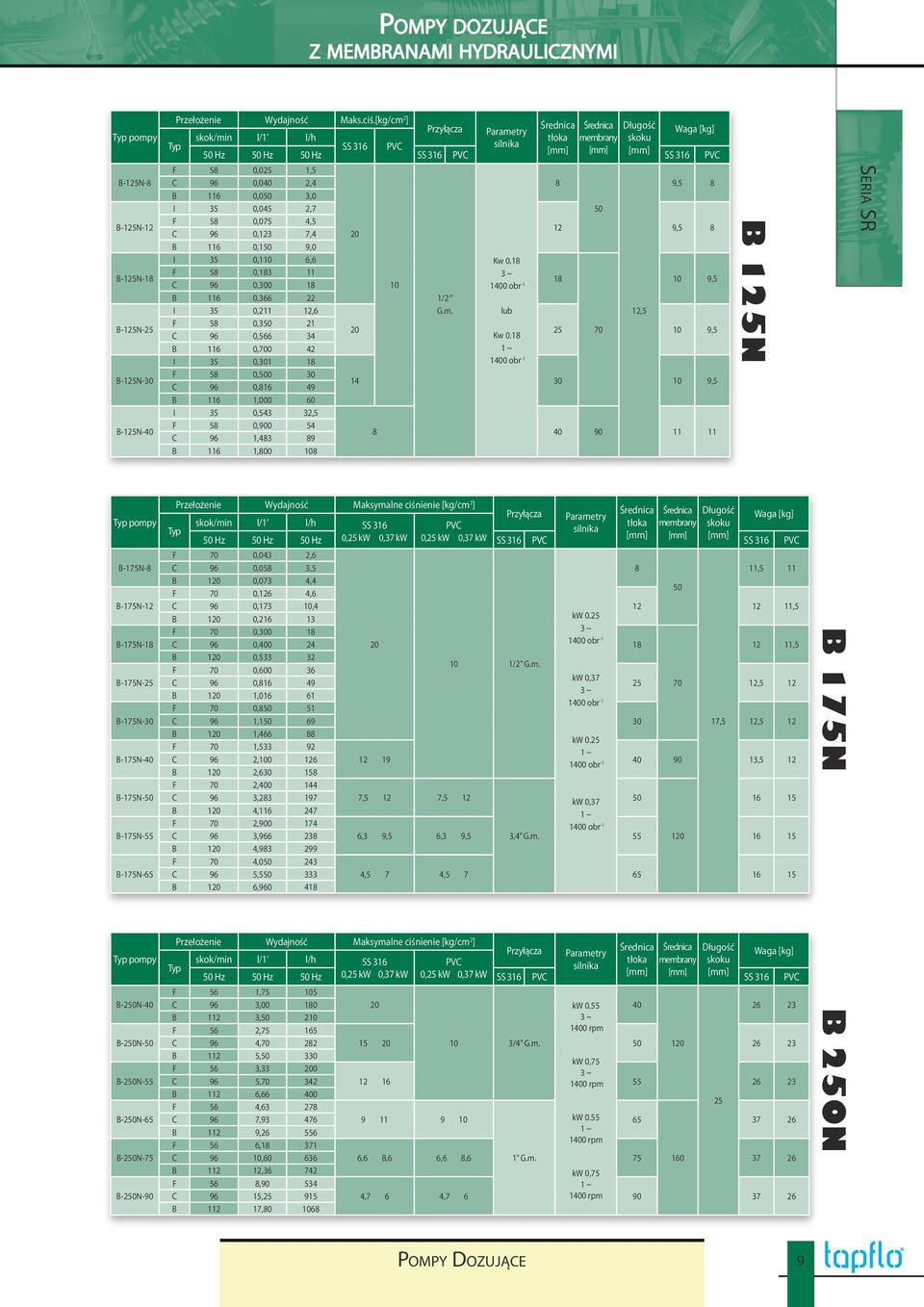

9 Pompy dozujące z membranami hydraulicznymi pompy B-125N-8 B-125N-12 B-125N-18 B-125N-25 B-125N-30 B-125N-40 Przełożenie Wydajność Maks.ciś.[kg/cm 2 ] Przyłącza Średnica Średnica Długość Parametry Waga [kg] skok/min l/1 l/h tłoka membrany skoku SS 316 PVC silnika [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 PVC [mm] SS 316 PVC F 58 0,025 1,5 C 96 0,040 2,4 B 116 0,050 3,0 I 35 0,045 2,7 F 58 0,075 4,5 C 96 0,123 7,4 B 116 0,150 9,0 I 35 0,110 6,6 F 58 0, C 96 0, B 116 0, I 35 0,211 12,6 F 58 0, C 96 0, B 116 0, I 35 0, F 58 0, C 96 0, B 116 1, I 35 0,543 32,5 F 58 0, C 96 1, B 116 1, /2 G.m. Kw 0.18 lub 20 Kw , ,5 9, , , , B 125N Seria SR pompy B-175N-8 B-175N-12 B-175N-18 B-175N-25 B-175N-30 B-175N-40 B-175N-50 B-175N-55 B-175N-65 pompy B-250N-40 B-250N-50 B-250N-55 B-250N-65 B-250N-75 B-250N-90 Przełożenie Wydajność Maksymalne ciśnienie [kg/cm 2 ] Przyłącza Średnica Średnica Długość Parametry Waga [kg] skok/min l/1 l/h SS 316 PVC tłoka membrany skoku silnika 0,25 kw 0,37 kw [mm] [mm] 50 Hz 50 Hz 50 Hz 0,25 kw 0,37 kw SS 316 PVC [mm] SS 316 PVC F 70 0,043 2,6 C 96 0,058 3,5 B 120 0,073 4,4 F 70 0,126 4,6 C 96 0,173 10,4 B 120 0, F 70 0, C 96 0, B 120 0, F 70 0, C 96 0, B 120 1, F 70 0, C 96 1, B 120 1, F 70 1, C 96 2, B 120 2, F 70 2, C 96 3, B 120 4, F 70 2, C 96 3, B 120 4, F 70 4, C 96 5, B 120 6, /2 G.m. kw 0.25 kw 0,37 kw ,5 12 7,5 12 7,5 12 kw 0, ,3 9,5 6,3 9,5 3,4 G.m , , , , ,5 12,5 12 4,5 7 4, Przełożenie Wydajność Maksymalne ciśnienie [kg/cm 2 ] Przyłącza Średnica Średnica Długość Parametry Waga [kg] skok/min l/1 l/h SS 316 PVC tłoka membrany skoku silnika 0,25 kw 0,37 kw [mm] [mm] 50 Hz 50 Hz 50 Hz 0,25 kw 0,37 kw SS 316 PVC [mm] SS 316 PVC F 56 1, C 96 3, B 112 3, F 56 2, C 96 4, B 112 5, F 56 3, C 96 5, B 112 6, F 56 4, C 96 7, B 112 9, F 56 6, C 96 10, B , F 56 8, C 96 15, B , kw rpm /4 G.m kw 0, rpm kw rpm kw 0,75 4,7 6 4, rpm ,6 8,6 6,6 8,6 1 G.m B 175N B 250N Pompy Dozujące 9

10 Pompy dozujące z membraną mechaniczną Seria SR TYP D Maksymalna Max. flow rate wydajność L/h l/h D D D D Maksymalne ciśnienie 10 bar Pompy serii D są membranowymi pompami dozującymi. Liczne wykonania materiałowe zapewniają im szeroką aplikowalność, a wysoka żywotność, oraz prosta konstrukcja sprawiają, iż są one bardzo przyjazne dla użytkowników. Maksymalne ciśnienie: 10 bar, a maksymalna wydajność 600 l/h. Możliwość pompowania cieczy zawierających cząstki stałe. H I D F G O E L A B C N M TYP A B C D E F G H I L M N O D D D D Pompy Dozujące

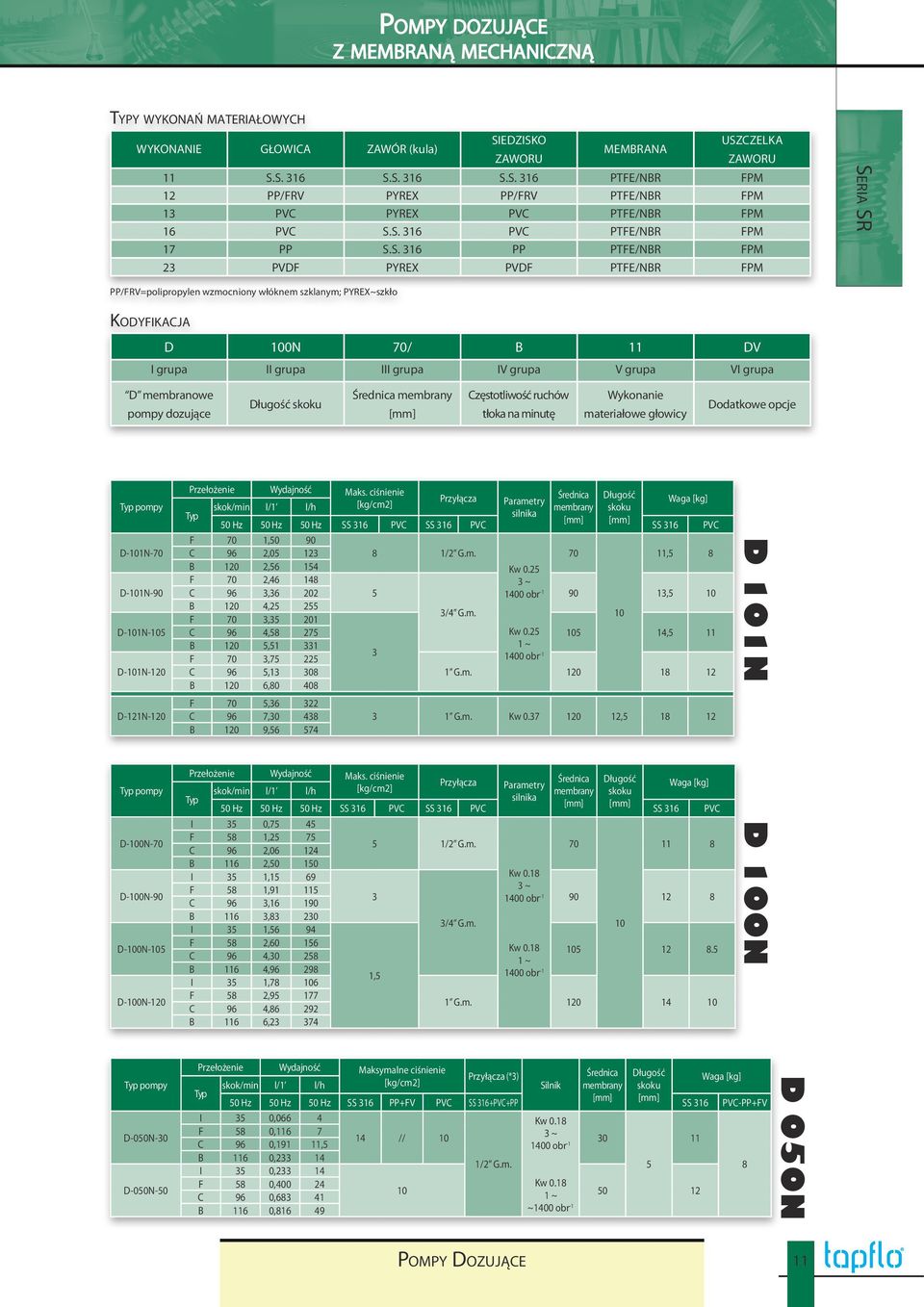

11 Pompy dozujące z membraną mechaniczną y wykonań materiałowych WYKONANIE GŁOWICA ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA USZCZELKA ZAWORU 11 S.S. 316 S.S. 316 S.S. 316 PTFE/NBR FPM 12 PP/FRV PYREX PP/FRV PTFE/NBR FPM 13 PVC PYREX PVC PTFE/NBR FPM 16 PVC S.S. 316 PVC PTFE/NBR FPM 17 PP S.S. 316 PP PTFE/NBR FPM 23 PVDF PYREX PVDF PTFE/NBR FPM Seria SR PP/FRV=polipropylen wzmocniony włóknem szklanym; PYREX~szkło Kodyfikacja D 100N 70/ B 11 DV I grupa II grupa III grupa IV grupa V grupa VI grupa D membranowe pompy dozujące Długość skoku Średnica membrany [mm] Częstotliwość ruchów tłoka na minutę Wykonanie materiałowe głowicy Dodatkowe opcje pompy D-101N-70 D-101N-90 D-101N-105 D-101N-120 D-121N-120 Przełożenie Wydajność Maks. ciśnienie Przyłącza Średnica Długość [kg/cm2] Parametry Waga [kg] skok/min l/1 l/h membrany skoku silnika 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC [mm] [mm] SS 316 PVC F 70 1,50 90 C 96 2, /2 G.m ,5 8 B 120 2, Kw 0.25 F 70 2, C 96 3, ,5 10 B 120 4, F 70 3, /4 G.m. 10 C 96 4, Kw ,5 11 B 120 5, F 70 3, C 96 5, G.m B 120 6, F 70 5, C 96 7, G.m. Kw , B 120 9, D 101N pompy D-100N-70 D-100N-90 D-100N-105 D-100N-120 Przełożenie Wydajność Maks. ciśnienie Przyłącza Średnica Długość [kg/cm2] Parametry Waga [kg] skok/min l/1 l/h membrany skoku silnika 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC [mm] [mm] SS 316 PVC I 35 0,75 45 F 58 1, /2 G.m C 96 2, B 116 2, I 35 1,15 69 Kw 0.18 F 58 1, C 96 3, B 116 3, /4 G.m. 10 I 35 1,56 94 F 58 2, C 96 4, B 116 4, I 35 1, F 58 2, C 96 4, B 116 6, ,5 Kw G.m D 100N pompy D-050N-30 D-050N-50 Przełożenie Wydajność Maksymalne ciśnienie Przyłącza (*3) Średnica Długość Waga [kg] skok/min l/1 l/h [kg/cm2] Silnik membrany skoku 50 Hz 50 Hz 50 Hz SS 316 PP+FV PVC SS 316+PVC+PP [mm] [mm] SS 316 PVC-PP+FV I 35 0,066 4 Kw 0.18 F 58 0, // C 96 0,191 11,5 B 116 0, /2 G.m. 5 8 I 35 0, F 58 0, Kw C 96 0, B 116 0, ~ D 050N Pompy Dozujące 11

12 Pompy dozujące z membraną mechaniczną Seria SR TYP FM Maksymalna wydajność l/h FM FM Maksymalne ciśnienie 10 bar Pompy serii FM są membranowymi pompami dozującymi o maksymalnym ciśnieniu 10 bar i wydajności do 50l/h. Umożliwiają pompowanie cieczy zawierających zanieczyszczenia stałe. Seria przeznaczona jest dla mniej wymagających użytkowników. y wykonań materiałowych WYKONANIE GŁOWICA ZAWÓR (kula) SIEDZISKO ZAWORU MEMBRANA 11 AISI 316 AISI 316 AISI 316 PTFE/NBR 12 PP PYREX PVC PTFE/NBR 13 PVC PYREX PVC PTFE/NBR 17 PP AISI 316 PP PTFE/NBR PYREX~szkło Kodyfikacja FM 50 50/ D 11 DV I grupa I grupa I grupa IV grupa V grupa VI grupa FM membranowe Dimensions Średnica membrany (mm) Częstotliwość ruchów Wykonanie Długość skoku Dodatkowe opcje pompy dozujące [mm] tłoka na minutę materiałowe głowicy BASAMENTO BASE PLATE 55 7L Wykonanie 11 Wykonanie Pompy Dozujące

13 Pompy dozujące z membraną mechaniczną Seria SR FM FM FM pompy FM FM Maks. ciśnienie Przełożenie Wydajność [kg/cm2] Przyłącza Średnica Długość Parametry Waga [kg] membrany skoku skok/min l/1 l/h silnika SS 316 PVC [mm] [mm] 50 Hz 50 Hz 50 Hz SS 316 PVC SS 316 PVC H 41 0,075 4,5 F 58 0,116 7 kw 0, ~ 30 D 82 0,158 9,5 B 116 0, /2 G.m. 5 9,5 8 H 41 0, kw 0,009 F 58 0, ~ 50 D 82 0, B 116 0, Wykonanie-1 Wykonanie-2 Wykonanie-3 A B C D-zawory A B C D-zawory A B C D-zawory FM /2 AB /2 AB3 FM /2 AB /2 AB /2 AB5 FM /2 AB /2 AB8 Wymiary podane są w [mm] Pompy Dozujące 13

14 Pompy dozujące w standardzie API Seria PDP TYP A-I A-I 250/350 Maksymalna Max flow rate wydajność L/h l/h A-I A-I Maksymalne ciśnienie 40 bar Wyporowa pompa dozująca z serii A-I jest pompą tłokową wykonaną zgodnie ze standardem API 675. Głowica pompy wykonana jest ze stali 316 lub PVC w standardzie. Na życzenie dostępna jest w wykonaniu z takich materiałów jak: hastelloy, PTFE, PVDE, PP. Maksymalna temperatura pompowanego medium wynosi: 90 0 C dla głowicy wykonanej ze stali nierdzewnej i 40 0 C dla głowicy wykonanej z PVC. Tłoki pompy mogą być wykonane ze stali nierdzewnej 316 lub ceramiki. Pompy mogą być wyposażone w regulację ręczną (śrubę mikrometryczną); elektryczną (serwo motor 4-20 ma); pneumatyczna (silnik pneumatyczny. Dokładność dozowania w zakresie %; wynosi +/- 1%. TYP AP-A I AP-A I 250/350 Maksymalna Max flow rate l/h wydajność l/h AP-A-I AP-A-I Maksymalne ciśnienie 250 bar Wysokociśnieniowe, wyporowe pompy dozujące. Wysokociśnieniowe pompy wykorzystują ten sam mechanizm wymuszenia ruchu organu roboczego co pompy A-I. Różnica jest w wykonaniu elementów mających kontakt z cieczą. Najlepszą funkcjonalność tych pomp uzyskujemy poprzez optymalny dobór materiału tłoka i konstrukcji uszczelnienia. 14 Pompy Dozujące

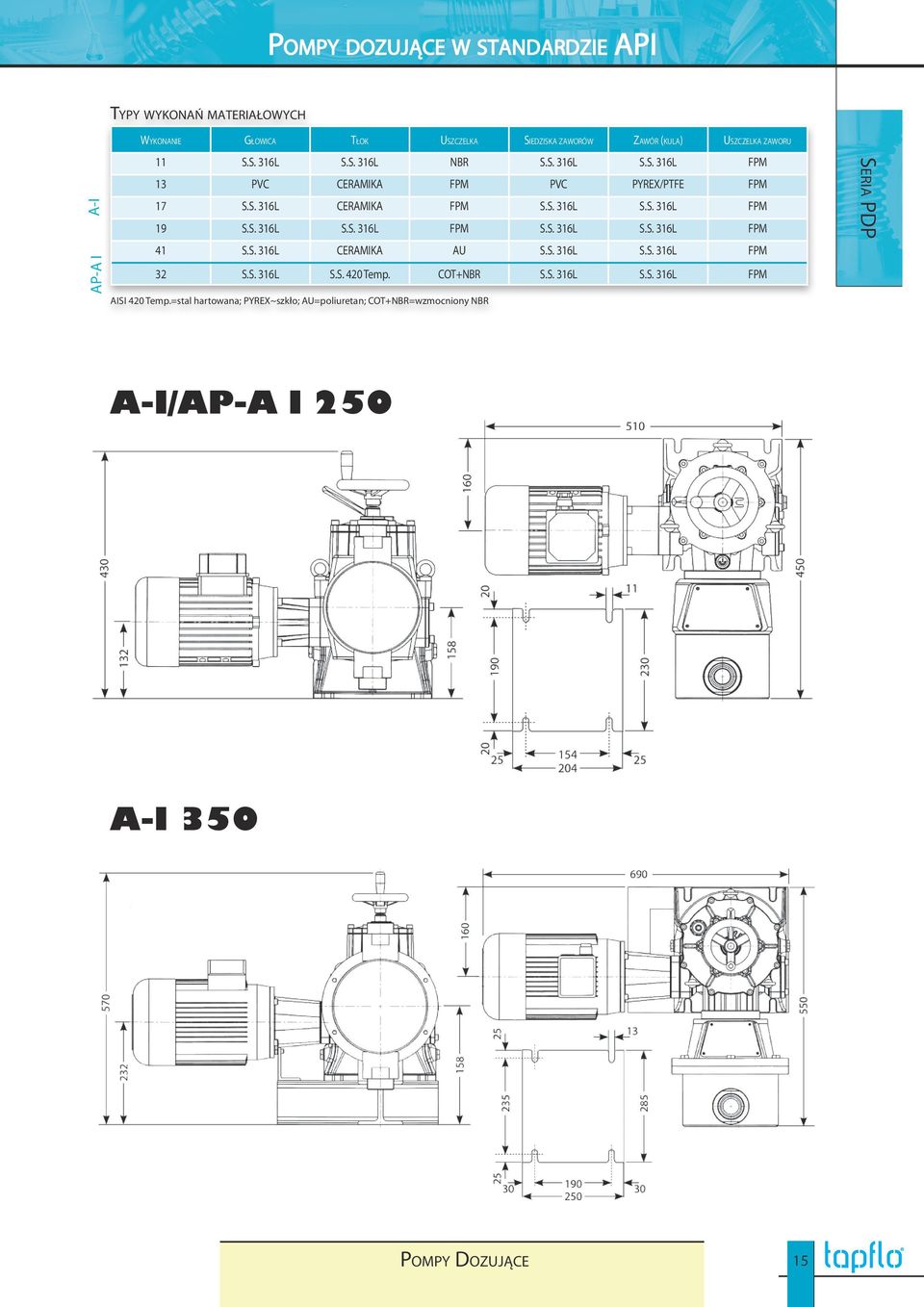

15 Pompy dozujące w standardzie API y wykonań materiałowych Wykonanie Głowica Tłok Uszczelka Siedziska zaworów Zawór (kula) Uszczelka zaworu AP-A I A-I 11 S.S. 316L S.S. 316L NBR S.S. 316L S.S. 316L FPM 13 PVC CERAMIKA FPM PVC PYREX/PTFE FPM 17 S.S. 316L CERAMIKA FPM S.S. 316L S.S. 316L FPM 19 S.S. 316L S.S. 316L FPM S.S. 316L S.S. 316L FPM 41 S.S. 316L CERAMIKA AU S.S. 316L S.S. 316L FPM 32 S.S. 316L S.S. 420 Temp. COT+NBR S.S. 316L S.S. 316L FPM AISI 420 Temp.=stal hartowana; PYREX~szkło; AU=poliuretan; COT+NBR=wzmocniony NBR Seria PDP A-I/AP-A I 250 A-I 350 Pompy Dozujące 15

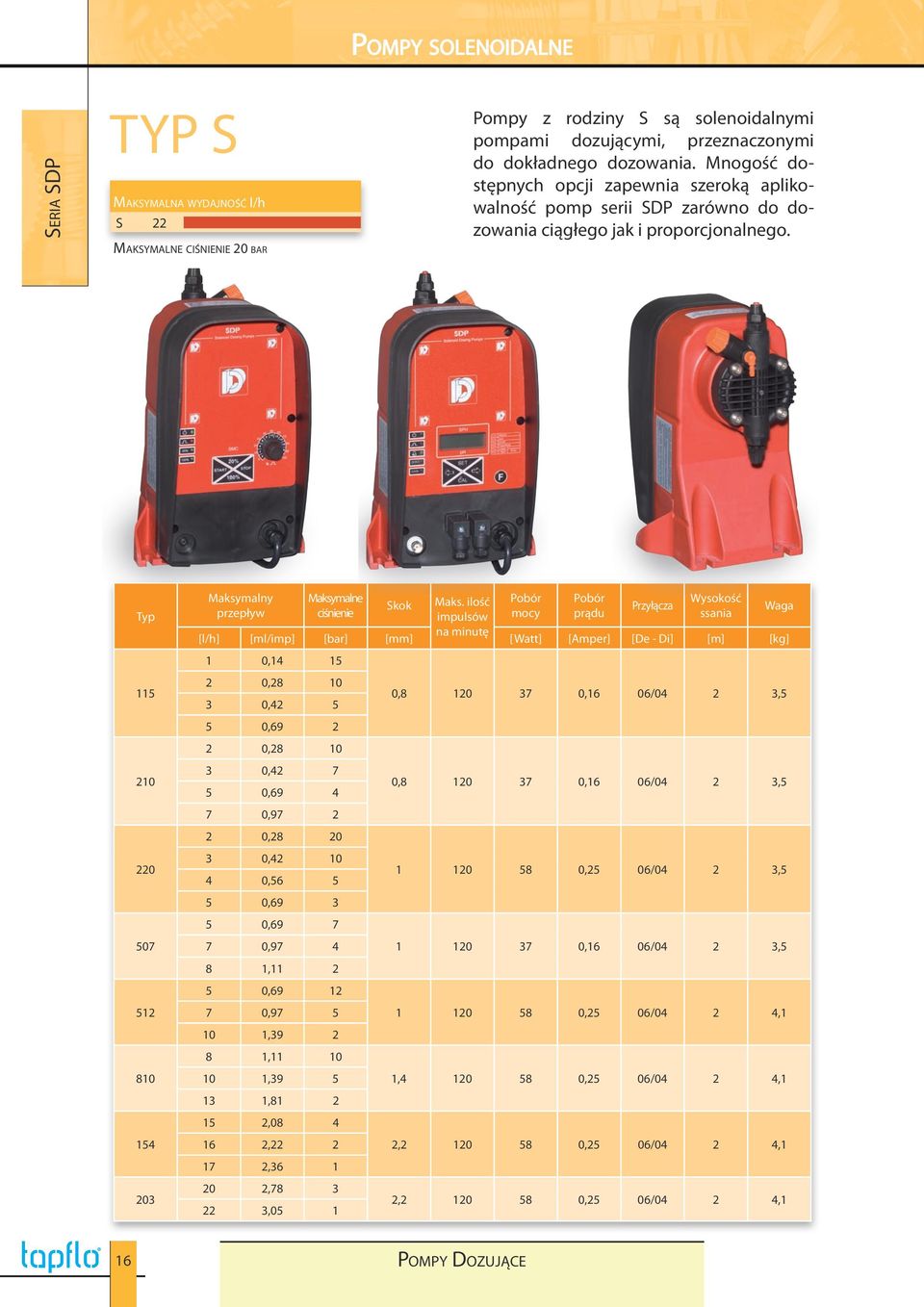

16 Pompy solenoidalne Seria SDP TYP S Maksymalna Max flow rate wydajność - L/h l/h S 22 Maksymalne ciśnienie 20 bar Pompy z rodziny S są solenoidalnymi pompami dozującymi, przeznaczonymi do dokładnego dozowania. Mnogość dostępnych opcji zapewnia szeroką aplikowalność pomp serii SDP zarówno do dozowania ciągłego jak i proporcjonalnego Maksymalny przepływ Maksymalne ciśnienie Skok Maks. ilość impulsów na minutę Pobór mocy Pobór prądu Przyłącza Wysokość ssania [l/h] [ml/imp] [bar] [mm] [Watt] [Amper] [De - Di] [m] [kg] 1 0, , , , , , , , , , , , , , , , , , , , , , , , , ,05 1 Waga 0, ,16 06/04 2 3,5 0, ,16 06/04 2 3, ,25 06/04 2 3, ,16 06/04 2 3, ,25 06/04 2 4,1 1, ,25 06/04 2 4,1 2, ,25 06/04 2 4,1 2, ,25 06/04 2 4,1 16 Pompy Dozujące

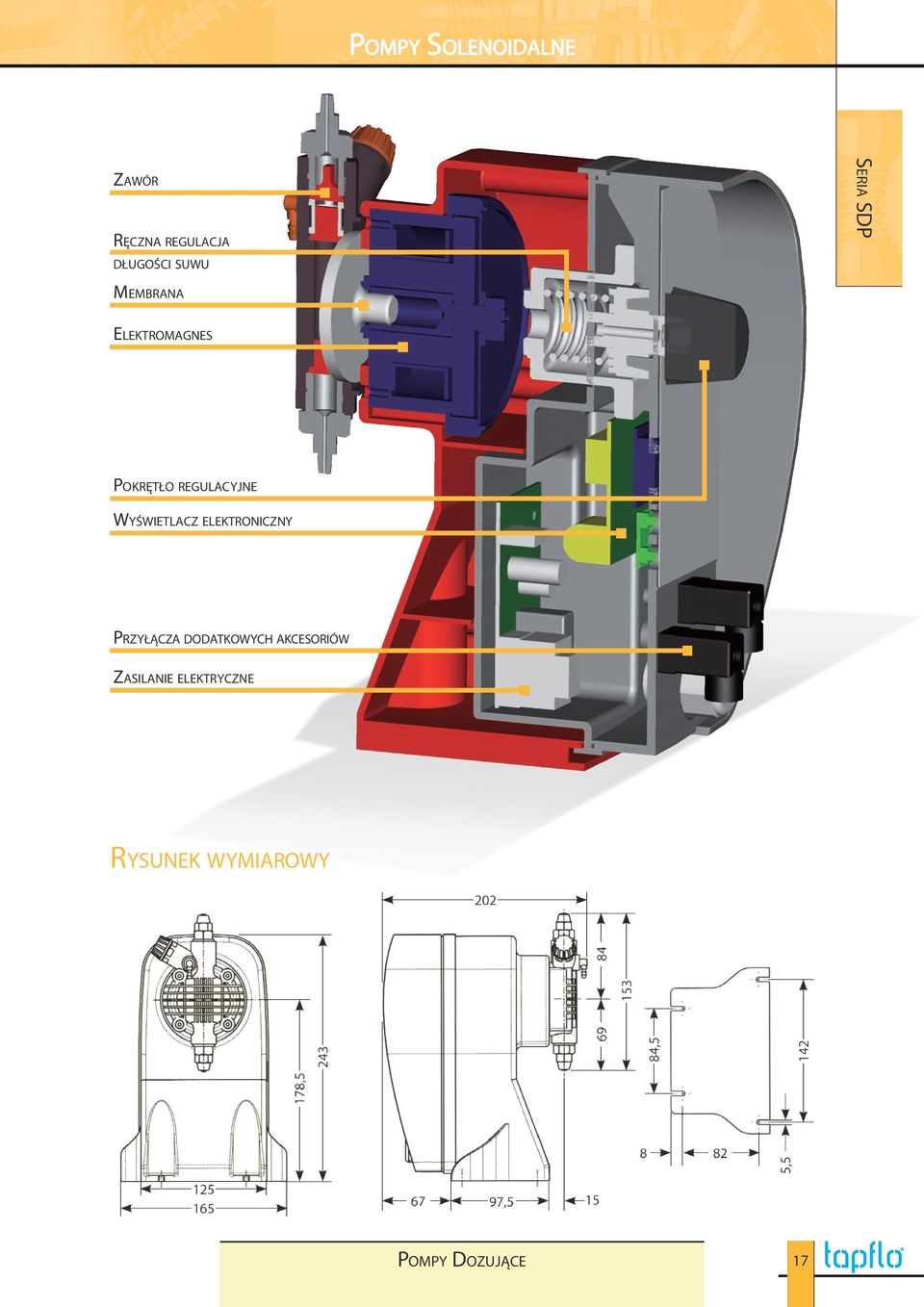

17 Pompy Solenoidalne Zawór Ręczna regulacja długości suwu Seria SDP Membrana Elektromagnes Pokrętło regulacyjne Wyświetlacz elektroniczny Przyłącza dodatkowych akcesoriów Zasilanie elektryczne Rysunek wymiarowy Pompy Dozujące 17

18 Pompy solenoidalne Seria SDP SMC / SML Analogowa pompa dozująca. Ręczna regulacja za pomocą potencjometru, w zakresie %. Podwójna skala regulacji. Seria SML dostosowana jest do kontroli poziomu cieczy (standardowo dostarczana bez czujnika) SMM Elektroniczna pompa dozująca. Ustawienia regulowane są za pomocą mikroprocesora. Ręcznie regulowany przepływ z zakresu %. Wyświetlacz trój funkcyjny. System kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SSC Elektroniczna pompa dozująca. Parametry ustawiane za pomocą mikroprocesora. Ręcznie regulowany przepływ. Wyświetlacz trój funkcyjny. System kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SWM Elektroniczna pompa dozująca. Parametry ustawiane są za pomocą mikroprocesora. Wyświetlacz trój funkcyjny. Wydajność ustawiana ręcznie lub proporcjonalnie sterowana sygnałem elektrycznym. Dodatkowe funkcje: przepływomierz z sygnałem zewnętrznym; multiplikator pulsacyjny: 1 x n; dzielnik pulsacyjny: 1:n; multiplikator pulsacyjny z pamięcią : 1 x n-m SSW Elektroniczna pompa dozująca. Regulacja za pomocą mikroprocesora, kontrolowana na wyświetlaczu LCD. Funkcje pracy sterowane są przez mikroprocesor. Wyświetlacz LCD pozwala na ciągłą kontrolę procesu pompowania. SPH Pompa dozująca z wbudowanym regulatorem ph. Funkcje pracy w tej pompie sterowane są przez mikroprocesor. Zakres pomiaru ph obejmuje wartości 0,00-14,00 ph. Wyświetlacz LCD. Dodatkowe funkcje: równoważenie temperatury C; tryb pracy: ON/OFF lub proporcjonalny; 4-20 ma sygnał wyjściowy; system kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SRX Pompa dozująca z wbudowanym regulatorem Rx, gdzie funkcje pracy są sterowane przez mikroprocesor. Zakres pomiaru Redox pomiędzy mv, obrazowany na wyświetlaczu LCD. Dodatkowe funkcje: tryb pracy: ON/OFF lub proporcjonalny; sygnał wyjściowy: 4-20 ma; system kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). SCL Pompa dozująca z wbudowanym regulatorem CL, gdzie funkcje pracy są sterowane przez miniprocesor. Zakres pomiaru zawartości chloru pomiędzy 0,00-10,00 ppm(mg/l), obrazowany na wyświetlaczu LCD. Dodatkowe funkcje: tryb pracy: ON/OFF lub proporcjonalny; sygnał wyjściowy: 4-20 ma; system kontroli poziomu (standardowo dostarczany bez czujnika). SCD Pompa dozująca z wbudowanym regulatorem CD, gdzie funkcje pracy są sterowane przez miniprocesor. Zakres mierzonej przewodności i mikrosimensy, obrazowany na wyświetlaczu LCD. Dodatkowe funkcje: tryb pracy: ON/OFF lub proporcjonalny; sygnał wyjściowy: 4-20 ma; system kontroli poziomu (pompa standardowo dostarczana jest bez czujnika). R 18 Pompy Dozujące

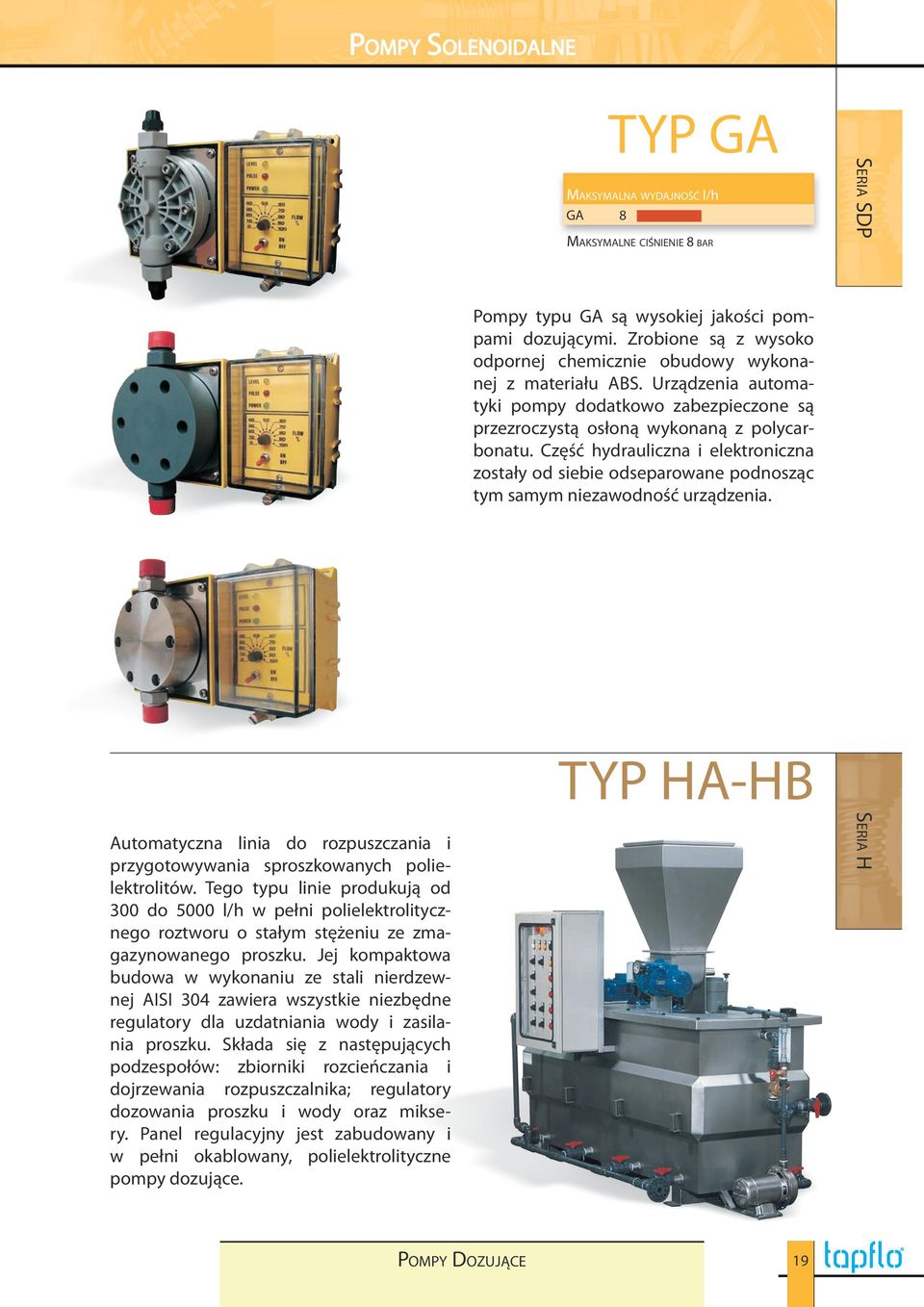

19 Pompy Solenoidalne TYP GA Maksymalna Max flow rate wydajność - L/h l/h GA 8 Maksymalne ciśnienie 8 bar Seria SDP Pompy typu GA są wysokiej jakości pompami dozującymi. Zrobione są z wysoko odpornej chemicznie obudowy wykonanej z materiału ABS. Urządzenia automatyki pompy dodatkowo zabezpieczone są przezroczystą osłoną wykonaną z polycarbonatu. Część hydrauliczna i elektroniczna zostały od siebie odseparowane podnosząc tym samym niezawodność urządzenia. Automatyczna linia do rozpuszczania i przygotowywania sproszkowanych polielektrolitów. Tego typu linie produkują od 300 do 5000 l/h w pełni polielektrolitycznego roztworu o stałym stężeniu ze zmagazynowanego proszku. Jej kompaktowa budowa w wykonaniu ze stali nierdzewnej AISI 304 zawiera wszystkie niezbędne regulatory dla uzdatniania wody i zasilania proszku. Składa się z następujących podzespołów: zbiorniki rozcieńczania i dojrzewania rozpuszczalnika; regulatory dozowania proszku i wody oraz miksery. Panel regulacyjny jest zabudowany i w pełni okablowany, polielektrolityczne pompy dozujące. TYP HA-HB Seria H Pompy Dozujące 19

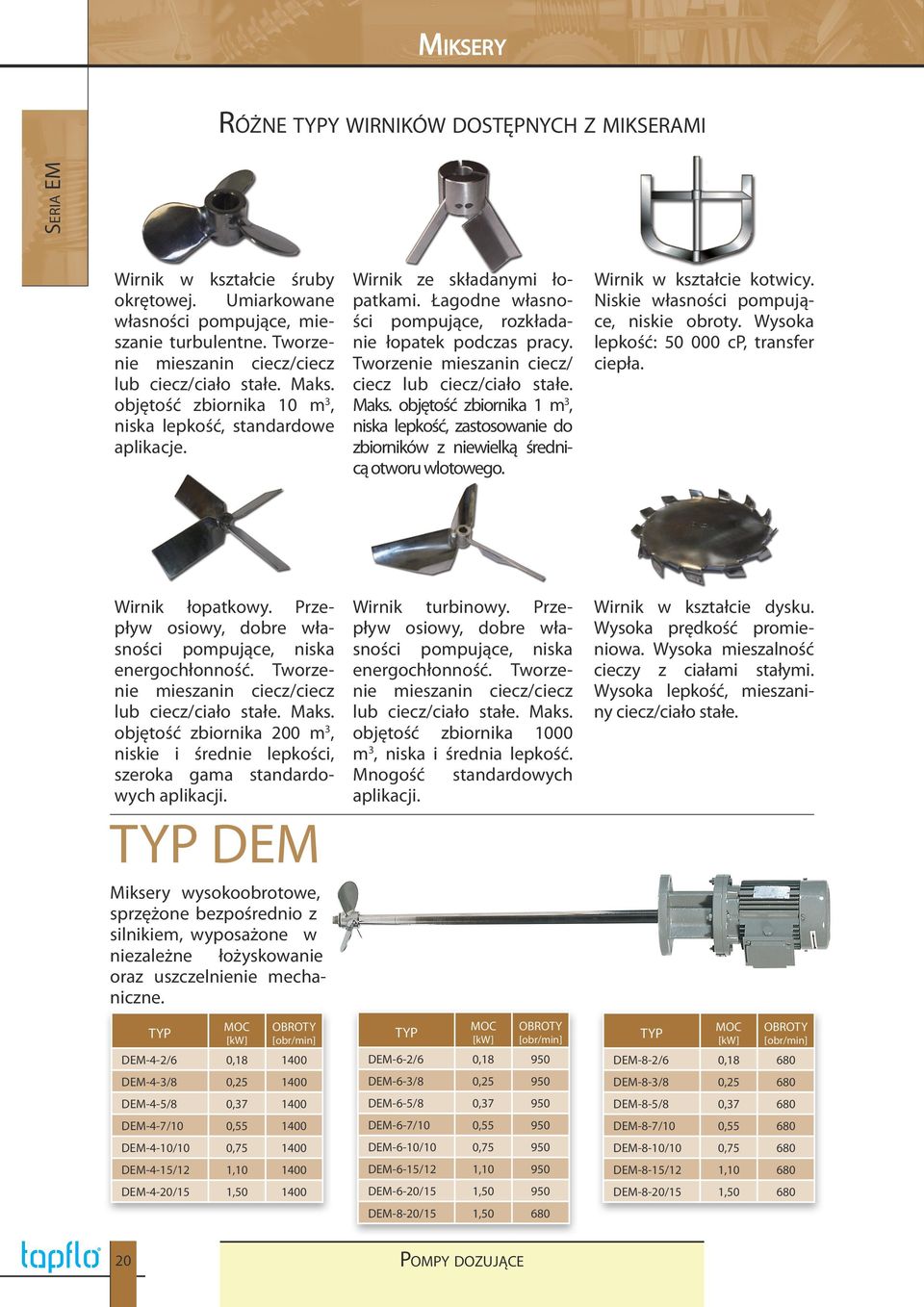

20 Miksery Różne typy wirników dostępnych z mikserami Seria EM Wirnik w kształcie śruby okrętowej. Umiarkowane własności pompujące, mieszanie turbulentne. Tworzenie mieszanin ciecz/ciecz lub ciecz/ciało stałe. Maks. objętość zbiornika 10 m 3, niska lepkość, standardowe aplikacje. Wirnik ze składanymi łopatkami. Łagodne własności pompujące, rozkładanie łopatek podczas pracy. Tworzenie mieszanin ciecz/ ciecz lub ciecz/ciało stałe. Maks. objętość zbiornika 1 m 3, niska lepkość, zastosowanie do zbiorników z niewielką średnicą otworu wlotowego. Wirnik w kształcie kotwicy. Niskie własności pompujące, niskie obroty. Wysoka lepkość: cp, transfer ciepła. Wirnik łopatkowy. Przepływ osiowy, dobre własności pompujące, niska energochłonność. Tworzenie mieszanin ciecz/ciecz lub ciecz/ciało stałe. Maks. objętość zbiornika 200 m 3, niskie i średnie lepkości, szeroka gama standardowych aplikacji. TYP DEM Miksery wysokoobrotowe, sprzężone bezpośrednio z silnikiem, wyposażone w niezależne łożyskowanie oraz uszczelnienie mechaniczne. TYP MOC [kw] OBROTY [obr/min] DEM-4-2/6 0, DEM-4-3/8 0, DEM-4-5/8 0, DEM-4-7/10 0, DEM-4-10/10 0, DEM-4-15/12 1, DEM-4-20/15 1, Wirnik turbinowy. Przepływ osiowy, dobre własności pompujące, niska energochłonność. Tworzenie mieszanin ciecz/ciecz lub ciecz/ciało stałe. Maks. objętość zbiornika 1000 m 3, niska i średnia lepkość. Mnogość aplikacji. TYP standardowych MOC [kw] OBROTY [obr/min] DEM-6-2/6 0, DEM-6-3/8 0, DEM-6-5/8 0, DEM-6-7/10 0, DEM-6-10/10 0, DEM-6-15/12 1, DEM-6-20/15 1, DEM-8-20/15 1, Wirnik w kształcie dysku. Wysoka prędkość promieniowa. Wysoka mieszalność cieczy z ciałami stałymi. Wysoka lepkość, mieszaniny ciecz/ciało stałe. TYP MOC [kw] OBROTY [obr/min] DEM-8-2/6 0, DEM-8-3/8 0, DEM-8-5/8 0, DEM-8-7/10 0, DEM-8-10/10 0, DEM-8-15/12 1, DEM-8-20/15 1, Pompy dozujące

21 Miksery Miksery wysokoobrotowe, sprzężone bezpośrednio z silnikiem przeznaczone do niedużych zbiorników o objętości do 1000 litrów. Wał oraz wirnik w osłonie z polipropylenu. TYP DMT/DMM Seria EM TYP MOC [kw] OBROTY [obr/min] DMT/DMM-4-1/6 0, DMT/DMM-4-1/8 0, DMT/DMM-4-2/6 0, DMT/DMM-4-2/8 0, DMT/DMM-4-5/10 0, Miksery niskoobrotowe do lekkich aplikacji sprzężone z przekładnią redukcyjną (cierną lub zębatą). TYP DRV TYP MOC [kw] OBROTY [obr/min] DRV-70-2/6 0,18 70 DRV-90-3/6 0,25 90 DRV-90-5/10 0,37 90 DRV-90-7/10 0,55 90 DRV-90-10/10 0,75 90 DRV-70-15/15 1,10 70 DRV-70-20/15 1,50 70 Miksery niskoobrotowe na potrzeby ciężkich aplikacji sprzężone z silnikiem. Wyposażone w niezależne łożyskowanie oraz uszczelnienie. TYP DRC TYP MOC [kw] OBROTY [obr/min] DRC-190-3/8 0, DRC-210-5/8 0, DRC-135-7/10 0, DRC /15 0, DRC-90-15/15 1,10 90 DRC-90-20/15 1,50 90 DRC-70-30/20 2,20 70 DRC-60-40/30 3,00 56 Pompy dozujące 21

22 Akcesoria Akcesoria Seria pomp dozujących przystosowana jest do szerokiej grupy akcesoriów, pompy dostosowane są do podłączania urządzeń zewnętrznych dostarczanych przez producenta. Możliwość rozbudowy systemu znacznie podwyższa wygodę i spektrum zastosowań tych urządzeń. Zbiorniki z polietylenu do chemikaliów, do chemikaliów, dostosowane do montażu na nich pompy dozującej. Tłumiki pulsacji HSTX; Obudowa ze stali nierdzewnej 316 Zawór bezpieczeństwa HSTPVC; Obudowa PCV Zawór przelewowy i przeciążeniowy 22 Pompy dozujące

23 Tapflo - pompy przemysłowe do wszystkich gałęzi przemysłu Pompy membranowe Pompy membranowe zasilane sprężonym powietrzem służą do pompowania mediów agresywnych chemicznie oraz mediów o podwyższonej lepkości. Zaletami tych pomp są dobre własności ssące oraz możliwość przepompowywania drobnych zanieczyszczeń stałych. Model: T, TX, TF Wydajność do: 48 m 3 /h Max ciśnienie: 16 bar Wyk. mat.: PE, PTFE, Al, Żeliwo, Stal kwasoodp. Odśrodkowe pompy procesowe Pompy wirowe ze sprzęgłem magnetycznym to pompy hermetyczne stosowane przede wszystkim do aplikacji o wysokim rygorze bezpieczeństwa - tam, gdzie niedopuszczalny jest przeciek pompy. Pompy wirowe - seria CT Pompy wirowe wykonane w całości ze stali nierdzewnej AISI 316L, skierowane są one g³ównie do przemysłu farmaceutycznego, spożywczego i kosmetycznego. Znajdują również zastosowanie w transporcie mediów przemysłowych i chemicznych. Pompy te, dostępne są także w wersji pionowej (również tworzywowej) oraz ze sprzęgłem magnetycznym. Model: CT, CTV, CTM Wydajność do: 50 m 3 /h Max ciśnienie: 5 bar Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy perystaltyczne Pompy perystaltyczne (jelitowe) stosowane są do pompowania cieczy o wysokiej lepkości, także z zawartością ciał stałych. Charakteryzuj¹ się one bardzo dobrymi własnościami ssącymi i brakiem uszczelnienia mechanicznego. Model: STN, ETN, UTN-L, ETS, UTS Wydajność do: 320 m 3 /h Max ciśnienie: 10 bar Wyk. mat.: PP, PVDF, PTFE, PFA, ETEE, Stal kwasoodp. Pompy z elastycznym wirnikiem Pompy wirnikowe z elastycznym wirnikiem znajduj¹ szerokie zastosowanie w przemyśle spożywczym, kosmetycznym i chemicznym. Wykorzystywane są do pompowania mediów o różnych lepkościach, a także z miękkimi cząstkami stałymi. Posiadaj¹ atest FDA. Model: DSC, DL, Z, PT Wydajność do: 60 m 3 /h Max ciśnienie: 15 bar Wyk. mat.: Szeroka gama elastomerów Pompy krzywkowe Pompy krzywkowe w wykonaniu higienicznym p r z e z n a c z o n e s ą d o z a s t o s o w a n i a w przemyśle spożywczym, farmaceutycznym, kosmetycznym i innych. Zapewniaj¹ delikatny proces pompowania nie niszcząc wewnętrznej struktury medium. Model: FIP Wydajność do: 30 m 3 /h Max ciśnienie: 4 bar Wyk. mat.: Stal kwasoodporna Pompy zębate Pompy zębate o zazębieniu wewnętrznym to przede wszystkim pompy do pompowania produktów ropopochodnych, takich jak oleje, smary, asfalty. Mogą pompować równie inne substancje o podwyższonej lepkości. Model: TopWing, TopLobe Wydajność do: 156 m 3 /h Max ciśnienie: 22 bar Wyk. mat.: Stal kwasoodporna Pompy śrubowe Pompy śrubowe konstrukcji Moineau to pompy wyporowe do ciężkich aplikacji przemysłowych. Zdominowały one cały segment oczyszczalni ścieków, ale można je równie spotkać w przemyśle mleczarskim. Model: TG (L, G, H) Wydajność do: 250m 3 /h Max ciśnienie: 30 bar Wyk. mat.: eliwo, Stal, Stal kwasoodporna Pompy beczkowe Pompy beczkowe to pompy do rozładunku cieczy ze znormalizowanych pojemników takich jak beczki oraz inne zbiorniki, których głębokość nie przekracza 1,2 m. Nadaj¹ się do przet³aczania zarówno substancji spożywczych jak i przemysłowych. Model: H, I, GBB, F, M, C Wydajność do: 500 m 3 /h Max ciśnienie: 200 bar Wyk. mat.: Żeliwo, Stal kwasoodporna Pompy dozujące Charakterystyczną cech¹ pomp dozujących jest dokładna i precyzyjnie regulowana wydajność, niezależna od ciśnienia t³oczenia. Najczęściej spotyk ane zastosowania to dozowanie w zaawansowanych procesach technologicznych. Model: JP Wydajność do: 12 m 3 /h Max ciśnienie: 1,5 bar Wyk. mat.: PP, PVDF, Stal kwasoodporna Pompy sinusoidalne Pompy sinusoidalne są bardzo wytrzymałymi, a jednocześnie ekonomicznymi produktami. Doskonale przystosowane do higienicznych aplik acji tak ich jak delik atne produkty kosmetyczne i spożywcze. Pompa doskonale wytwarza wysokie ciśnienie przy niskim współczynniku pulsacji. Model: SPS, Ecosine Wydajność do: 90 m 3 /h Max ciśnienie: 15,3 bar Wyk. mat.: Stal kwasoodporna Model: A, B, D, S Wydajność do: 4 m 3 /h (dla jednej głowicy) Max ciśnienie: 20 bar Wyk. mat.: PP, PVC, PVDF, Stal kwasoodporna Pompy przeponowe Pompy przeponowe do pras filtracyjnych służą do ciśnieniowego oddzielania substancji ciekłej od suchej masy w danym medium. Najczęściej stosowane są w przemyśle ceramicznym oraz w oczyszczalniach ścieków. Model: FP, FH Wydajność do: 18 m 3 /h Max ciśnienie: 24 bar Wyk. mat.: PP, Stal, Stal kwasoodporna Oferta pomp przemysłowych 23
