1 INSTRUKCJA OBSŁUGI Miniłódź podwodna RC U-16 Graupner, RtR Nr produktu Strona 1 z 8

2 Rozmiar rzeczywisty Model U-16 został stworzony w oparciu o konstrukcję łodzi podwodnej Marynarki Wojennej Niemiec. Model ten jest krótszy niż skala, natomiast stosunkowo krótki kadłub i poprzeczny ster rufowy zapewniają znakomitą zwrotność. Model Łódź podwodna posiada prawdziwy system nurkowania statycznego stosujący silnik ruchu pionowego, który kontroluje zbiornik balastowy. Jak tylko zbiornik zostaje zatopiony, łódź zaczyna tonąć pod swoim własnym ciężarem; wypływa na powierzchnię używając tej samej metody. Skutkuje to tym, że model może unosić się (pozostać w bezruchu) w wodzie. Zakręty są wykonywane za pomocą małego poprzecznego steru na rufie, co umożliwia łodzi zakręcanie w miejscu. Akumulator może być ładowany w szybki i łatwy sposób, ponieważ gniazdko wtykowe z wyłącznikiem posada funkcję gniazda ładowania. Ponieważ łódź podwodna jest tak mała, może być łatwo obsługiwana w wannie lub w dużym akwarium. Strona 2 z 8

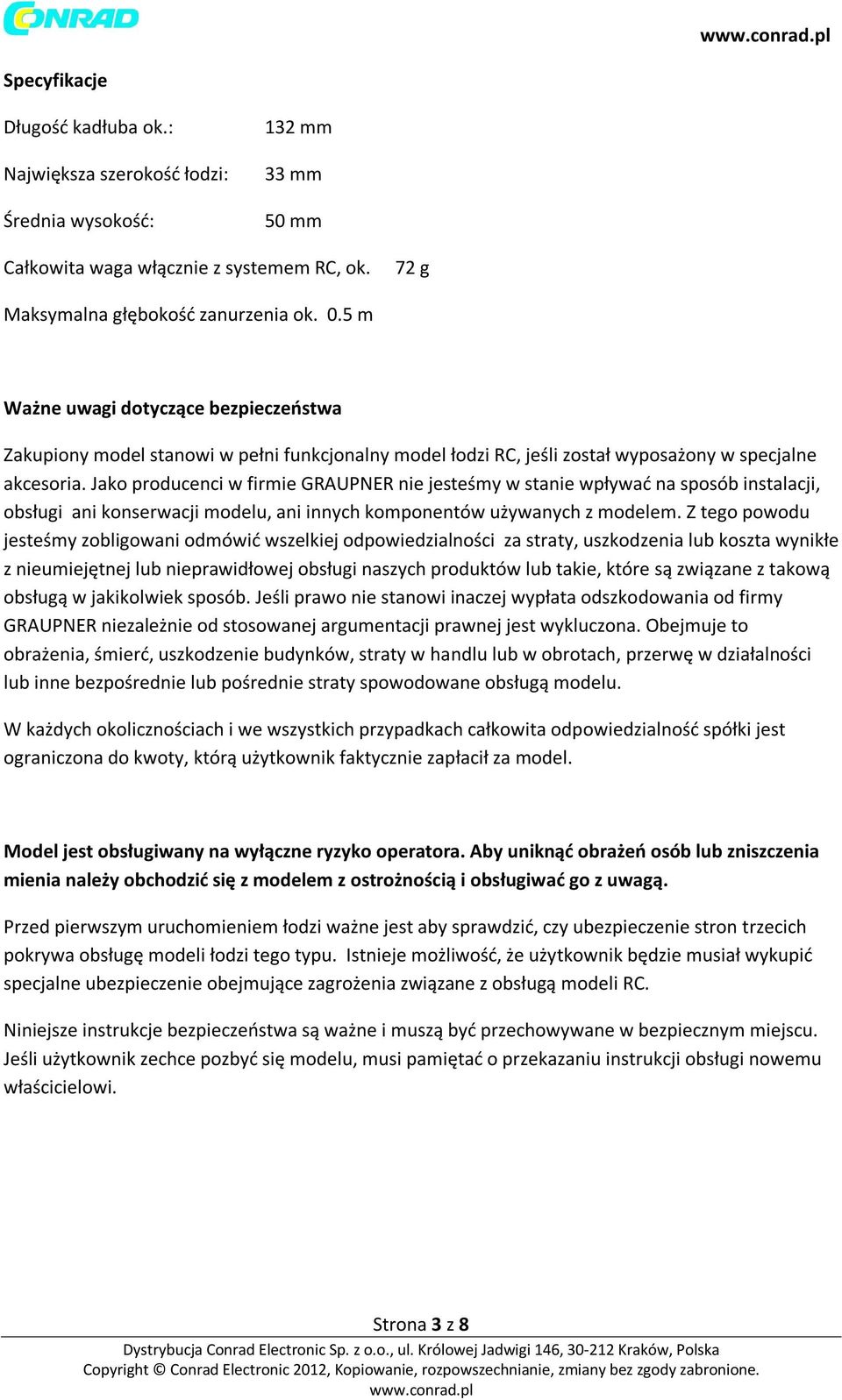

3 Specyfikacje Długość kadłuba ok.: Największa szerokość łodzi: Średnia wysokość: 132 mm 33 mm 50 mm Całkowita waga włącznie z systemem RC, ok. 72 g Maksymalna głębokość zanurzenia ok. 0.5 m Ważne uwagi dotyczące bezpieczeństwa Zakupiony model stanowi w pełni funkcjonalny model łodzi RC, jeśli został wyposażony w specjalne akcesoria. Jako producenci w firmie GRAUPNER nie jesteśmy w stanie wpływać na sposób instalacji, obsługi ani konserwacji modelu, ani innych komponentów używanych z modelem. Z tego powodu jesteśmy zobligowani odmówić wszelkiej odpowiedzialności za straty, uszkodzenia lub koszta wynikłe z nieumiejętnej lub nieprawidłowej obsługi naszych produktów lub takie, które są związane z takową obsługą w jakikolwiek sposób. Jeśli prawo nie stanowi inaczej wypłata odszkodowania od firmy GRAUPNER niezależnie od stosowanej argumentacji prawnej jest wykluczona. Obejmuje to obrażenia, śmierć, uszkodzenie budynków, straty w handlu lub w obrotach, przerwę w działalności lub inne bezpośrednie lub pośrednie straty spowodowane obsługą modelu. W każdych okolicznościach i we wszystkich przypadkach całkowita odpowiedzialność spółki jest ograniczona do kwoty, którą użytkownik faktycznie zapłacił za model. Model jest obsługiwany na wyłączne ryzyko operatora. Aby uniknąć obrażeń osób lub zniszczenia mienia należy obchodzić się z modelem z ostrożnością i obsługiwać go z uwagą. Przed pierwszym uruchomieniem łodzi ważne jest aby sprawdzić, czy ubezpieczenie stron trzecich pokrywa obsługę modeli łodzi tego typu. Istnieje możliwość, że użytkownik będzie musiał wykupić specjalne ubezpieczenie obejmujące zagrożenia związane z obsługą modeli RC. Niniejsze instrukcje bezpieczeństwa są ważne i muszą być przechowywane w bezpiecznym miejscu. Jeśli użytkownik zechce pozbyć się modelu, musi pamiętać o przekazaniu instrukcji obsługi nowemu właścicielowi. Strona 3 z 8

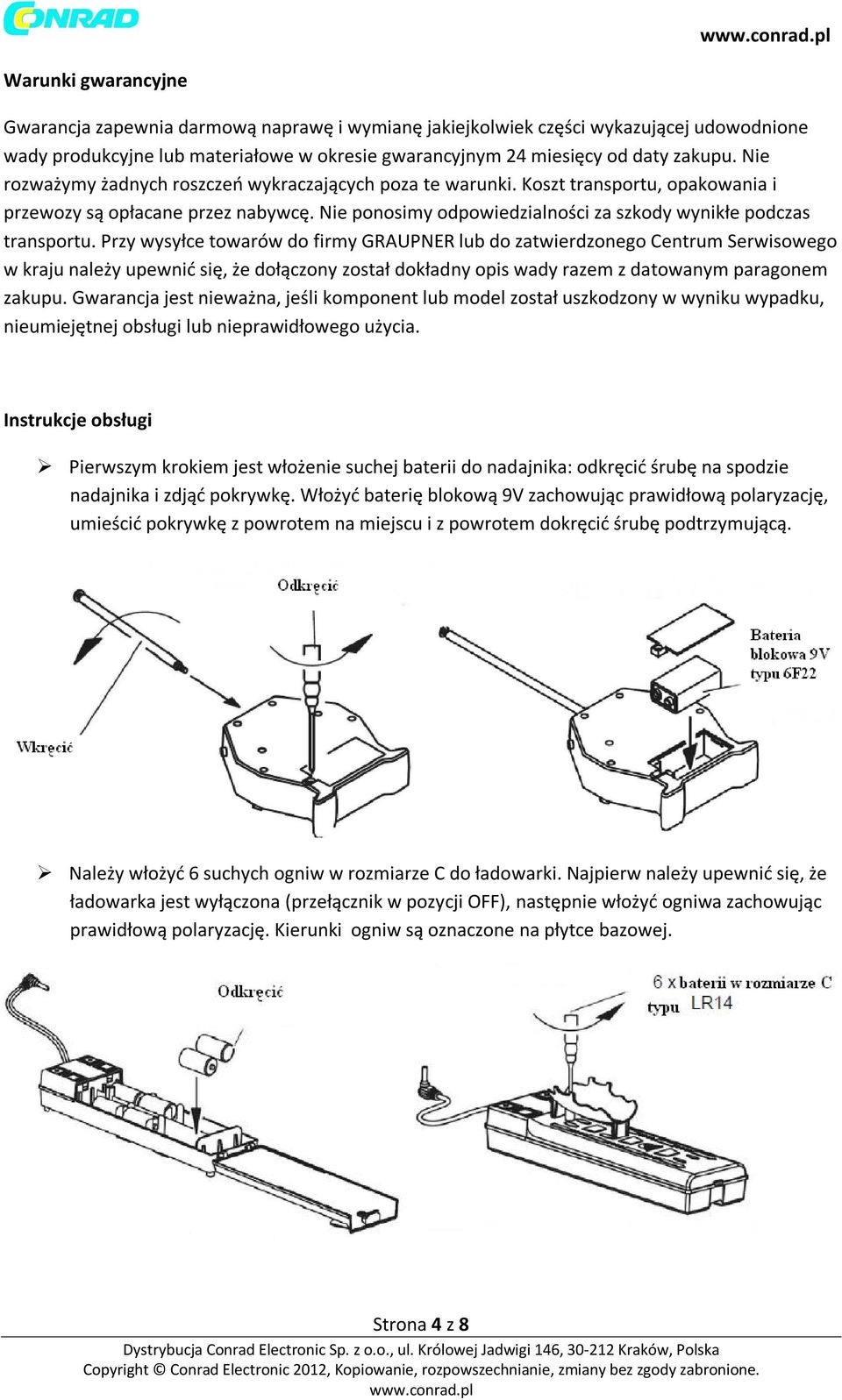

4 Warunki gwarancyjne Gwarancja zapewnia darmową naprawę i wymianę jakiejkolwiek części wykazującej udowodnione wady produkcyjne lub materiałowe w okresie gwarancyjnym 24 miesięcy od daty zakupu. Nie rozważymy żadnych roszczeń wykraczających poza te warunki. Koszt transportu, opakowania i przewozy są opłacane przez nabywcę. Nie ponosimy odpowiedzialności za szkody wynikłe podczas transportu. Przy wysyłce towarów do firmy GRAUPNER lub do zatwierdzonego Centrum Serwisowego w kraju należy upewnić się, że dołączony został dokładny opis wady razem z datowanym paragonem zakupu. Gwarancja jest nieważna, jeśli komponent lub model został uszkodzony w wyniku wypadku, nieumiejętnej obsługi lub nieprawidłowego użycia. Instrukcje obsługi Pierwszym krokiem jest włożenie suchej baterii do nadajnika: odkręcić śrubę na spodzie nadajnika i zdjąć pokrywkę. Włożyć baterię blokową 9V zachowując prawidłową polaryzację, umieścić pokrywkę z powrotem na miejscu i z powrotem dokręcić śrubę podtrzymującą. Należy włożyć 6 suchych ogniw w rozmiarze C do ładowarki. Najpierw należy upewnić się, że ładowarka jest wyłączona (przełącznik w pozycji OFF), następnie włożyć ogniwa zachowując prawidłową polaryzację. Kierunki ogniw są oznaczone na płytce bazowej. Strona 4 z 8

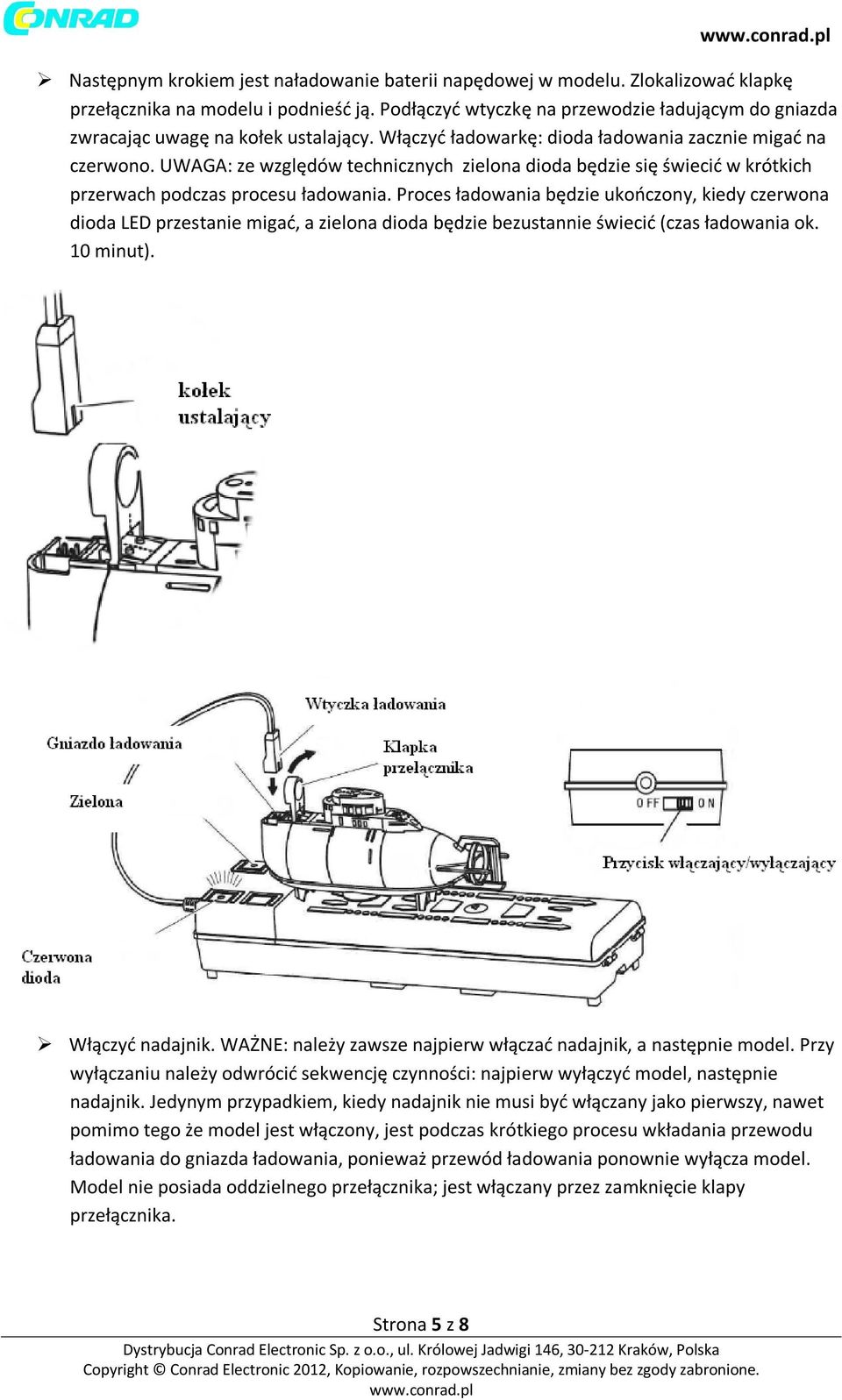

5 Następnym krokiem jest naładowanie baterii napędowej w modelu. Zlokalizować klapkę przełącznika na modelu i podnieść ją. Podłączyć wtyczkę na przewodzie ładującym do gniazda zwracając uwagę na kołek ustalający. Włączyć ładowarkę: dioda ładowania zacznie migać na czerwono. UWAGA: ze względów technicznych zielona dioda będzie się świecić w krótkich przerwach podczas procesu ładowania. Proces ładowania będzie ukończony, kiedy czerwona dioda LED przestanie migać, a zielona dioda będzie bezustannie świecić (czas ładowania ok. 10 minut). Włączyć nadajnik. WAŻNE: należy zawsze najpierw włączać nadajnik, a następnie model. Przy wyłączaniu należy odwrócić sekwencję czynności: najpierw wyłączyć model, następnie nadajnik. Jedynym przypadkiem, kiedy nadajnik nie musi być włączany jako pierwszy, nawet pomimo tego że model jest włączony, jest podczas krótkiego procesu wkładania przewodu ładowania do gniazda ładowania, ponieważ przewód ładowania ponownie wyłącza model. Model nie posiada oddzielnego przełącznika; jest włączany przez zamknięcie klapy przełącznika. Strona 5 z 8

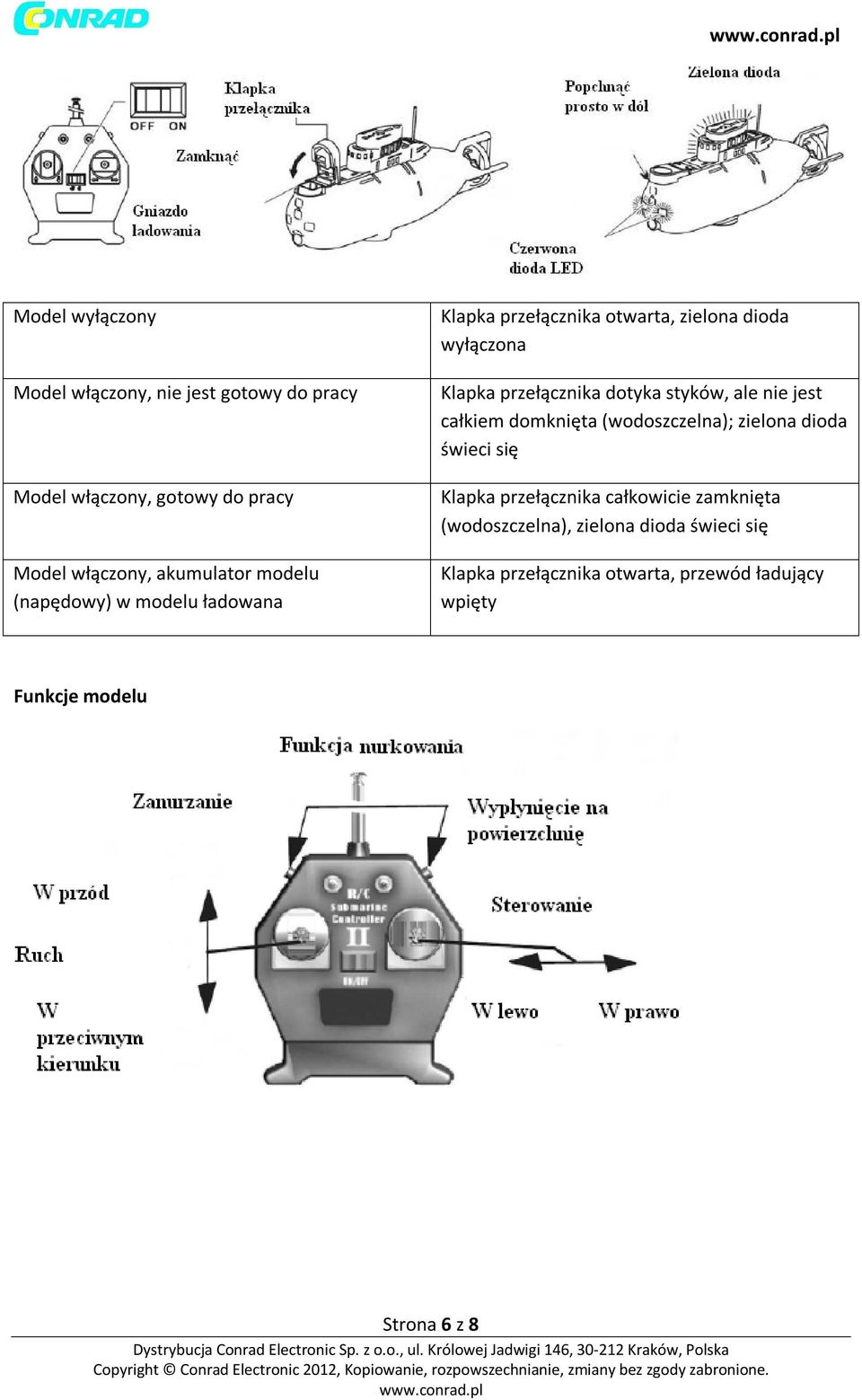

6 Model wyłączony Model włączony, nie jest gotowy do pracy Model włączony, gotowy do pracy Model włączony, akumulator modelu (napędowy) w modelu ładowana Klapka przełącznika otwarta, zielona dioda wyłączona Klapka przełącznika dotyka styków, ale nie jest całkiem domknięta (wodoszczelna); zielona dioda świeci się Klapka przełącznika całkowicie zamknięta (wodoszczelna), zielona dioda świeci się Klapka przełącznika otwarta, przewód ładujący wpięty Funkcje modelu Strona 6 z 8

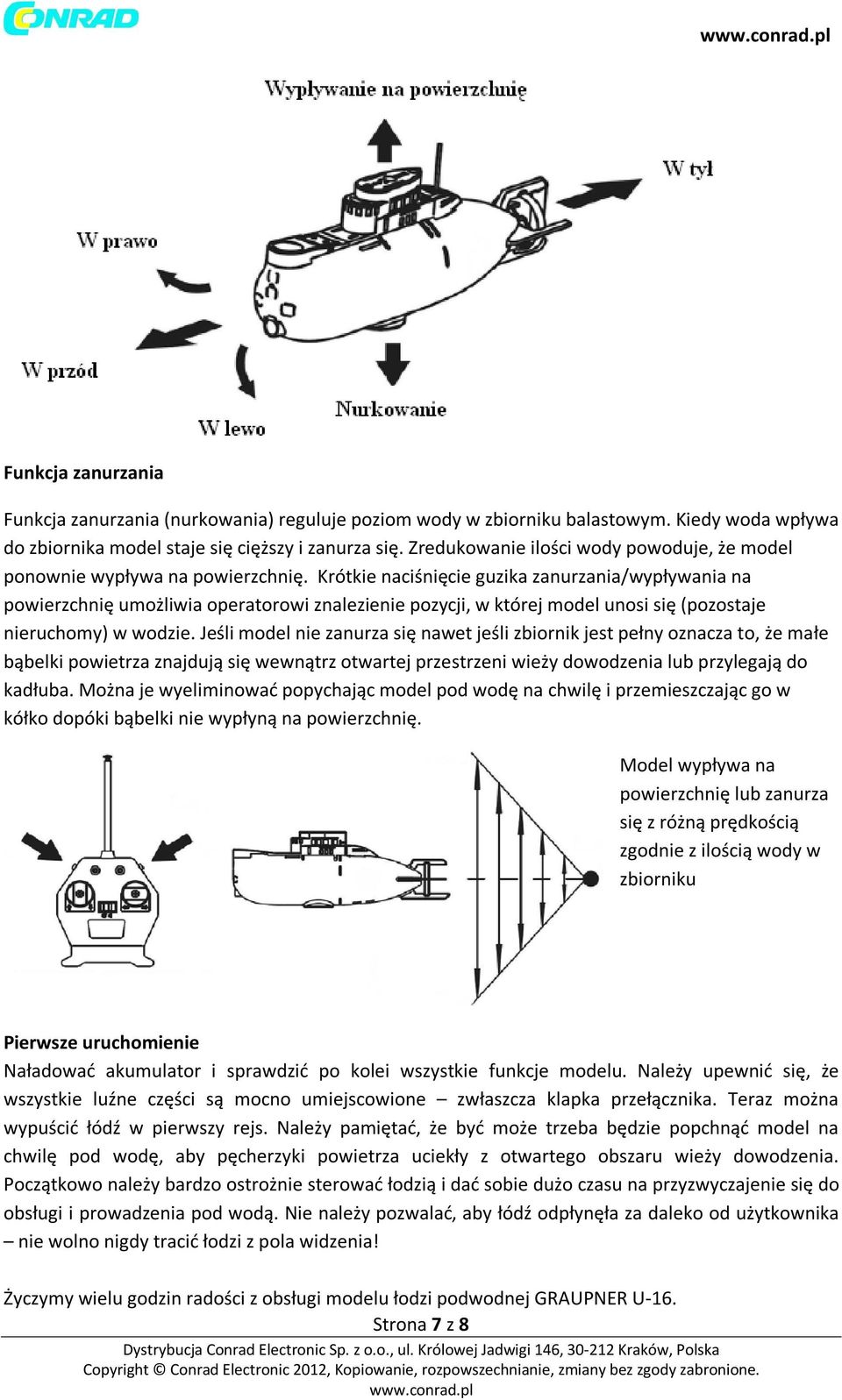

7 Funkcja zanurzania Funkcja zanurzania (nurkowania) reguluje poziom wody w zbiorniku balastowym. Kiedy woda wpływa do zbiornika model staje się cięższy i zanurza się. Zredukowanie ilości wody powoduje, że model ponownie wypływa na powierzchnię. Krótkie naciśnięcie guzika zanurzania/wypływania na powierzchnię umożliwia operatorowi znalezienie pozycji, w której model unosi się (pozostaje nieruchomy) w wodzie. Jeśli model nie zanurza się nawet jeśli zbiornik jest pełny oznacza to, że małe bąbelki powietrza znajdują się wewnątrz otwartej przestrzeni wieży dowodzenia lub przylegają do kadłuba. Można je wyeliminować popychając model pod wodę na chwilę i przemieszczając go w kółko dopóki bąbelki nie wypłyną na powierzchnię. Model wypływa na powierzchnię lub zanurza się z różną prędkością zgodnie z ilością wody w zbiorniku Pierwsze uruchomienie Naładować akumulator i sprawdzić po kolei wszystkie funkcje modelu. Należy upewnić się, że wszystkie luźne części są mocno umiejscowione zwłaszcza klapka przełącznika. Teraz można wypuścić łódź w pierwszy rejs. Należy pamiętać, że być może trzeba będzie popchnąć model na chwilę pod wodę, aby pęcherzyki powietrza uciekły z otwartego obszaru wieży dowodzenia. Początkowo należy bardzo ostrożnie sterować łodzią i dać sobie dużo czasu na przyzwyczajenie się do obsługi i prowadzenia pod wodą. Nie należy pozwalać, aby łódź odpłynęła za daleko od użytkownika nie wolno nigdy tracić łodzi z pola widzenia! Życzymy wielu godzin radości z obsługi modelu łodzi podwodnej GRAUPNER U-16. Strona 7 z 8

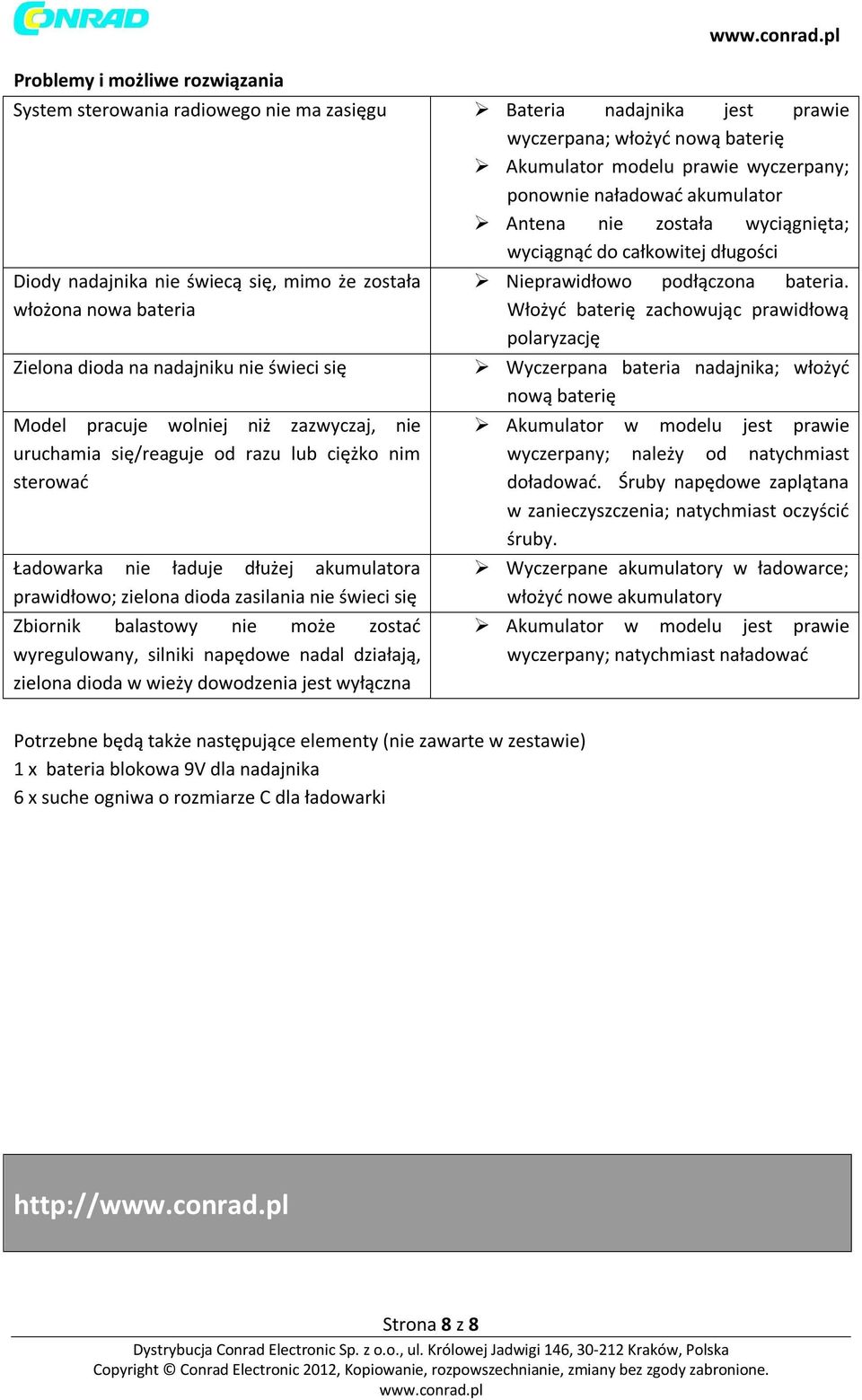

8 Problemy i możliwe rozwiązania System sterowania radiowego nie ma zasięgu Bateria nadajnika jest prawie wyczerpana; włożyć nową baterię Akumulator modelu prawie wyczerpany; ponownie naładować akumulator Antena nie została wyciągnięta; wyciągnąć do całkowitej długości Diody nadajnika nie świecą się, mimo że została włożona nowa bateria Zielona dioda na nadajniku nie świeci się Model pracuje wolniej niż zazwyczaj, nie uruchamia się/reaguje od razu lub ciężko nim sterować Ładowarka nie ładuje dłużej akumulatora prawidłowo; zielona dioda zasilania nie świeci się Zbiornik balastowy nie może zostać wyregulowany, silniki napędowe nadal działają, zielona dioda w wieży dowodzenia jest wyłączna Nieprawidłowo podłączona bateria. Włożyć baterię zachowując prawidłową polaryzację Wyczerpana bateria nadajnika; włożyć nową baterię Akumulator w modelu jest prawie wyczerpany; należy od natychmiast doładować. Śruby napędowe zaplątana w zanieczyszczenia; natychmiast oczyścić śruby. Wyczerpane akumulatory w ładowarce; włożyć nowe akumulatory Akumulator w modelu jest prawie wyczerpany; natychmiast naładować Potrzebne będą także następujące elementy (nie zawarte w zestawie) 1 x bateria blokowa 9V dla nadajnika 6 x suche ogniwa o rozmiarze C dla ładowarki Strona 8 z 8
