Google Earth, albo jak znaleźć mapę twojej okolicy w internecie! GrzegorzMyrda

Transkrypt

1 Google Earth, albo jak znaleźć mapę twojej okolicy w internecie! Do czego można wykorzystać Google Earth? GrzegorzMyrda Geostrada.com Google Earth to aplikacja pracująca na stacjach roboczych po d kontrolą Windows, Linux i MAC. Jest wykorzystywana do trójwymiarowych wizualizacji powierzchni Ziemi. Można ją pobrać za darmo z earth.google.com Rys. Google Earth Do wspaniałe narzędzie do podróży wirtualnych po świecie, gdyż użytkownik nie musi wprowadzać żadnych danych do programu. Google Earth ma własną bazę zdjęć satelitarnych, obejmujących praktycznie każdy zakątek świata. Serwowane dane zawierają również model obszaru i dane typowe dla map topograficznych. Dzięki olbrzymiej zawartości danych i wysokiej dynamiki zmian, dane mogą być wykorzystywane przez internet - zawsze wyświetlając dane w łączności z serwerem przestrzennym Google.

2 Rys. Europa Środkowa w Google Earth Najlepszym potwierdzeniem jakości danych jest łatwość dostępu i fakt, że wkrótce po uruchomieniu witryny, rządy niektórych krajów zwróciły się do Googl;e o usunięcie niektórych regionów z wizualizacji dostępnych w Google Earth. Powodem były względy bezpieczeństwa związane z ujawnieniem informacji o położeniu i dokładnym wyglądzie strategicznych elementów infrastruktury strategicznej, takich jak instalacje wojskowe i elektrownie jądrowe. Normalnie, takie obszary są chronione przed ciekawskimi za pomocą oznakowania o zakazie fotografowania, ale oko kamery umieszczonej na satelicie wykonującej zdjęcia wielu kilometrów kwadratowych w kilka sekund z rozdzielczością do kilkunastu centymetrów, nie podlega takim zakazom. Rys. Baza wojskowa w Chinach Dzięki Google Earth możecie wzbić się w powietrze niczym Superman i przenieść z miejsca na miejsce podziwiając pod drodze widoki 'z lotu ptaka'. Zazwyczaj miejsca najpierw odwiedzane przez Internautów to bardzo znane miejsca, albo te leżące z drugiej strony widma - bardzo tajemnicze. Wystarczy kilka sekund aby przenieść się z Wielkiego Kanionu w Arizonie do Laponii w Finlandii. Wszystko po wykonaniu kilku klików myszą.

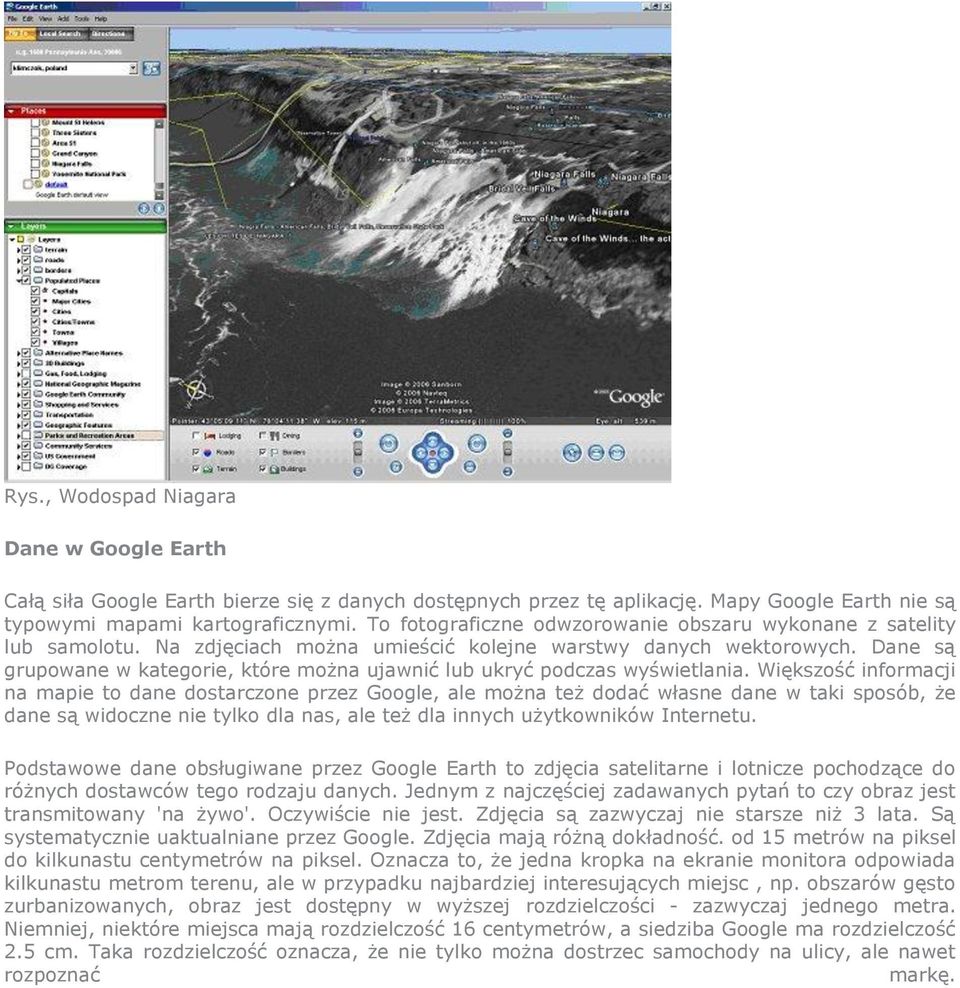

3 Rys., Wodospad Niagara Dane w Google Earth Całą siła Google Earth bierze się z danych dostępnych przez tę aplikację. Mapy Google Earth nie są typowymi mapami kartograficznymi. To fotograficzne odwzorowanie obszaru wykonane z satelity lub samolotu. Na zdjęciach można umieścić kolejne warstwy danych wektorowych. Dane są grupowane w kategorie, które można ujawnić lub ukryć podczas wyświetlania. Większość informacji na mapie to dane dostarczone przez Google, ale można też dodać własne dane w taki sposób, że dane są widoczne nie tylko dla nas, ale też dla innych użytkowników Internetu. Podstawowe dane obsługiwane przez Google Earth to zdjęcia satelitarne i lotnicze pochodzące do różnych dostawców tego rodzaju danych. Jednym z najczęściej zadawanych pytań to czy obraz jest transmitowany 'na żywo'. Oczywiście nie jest. Zdjęcia są zazwyczaj nie starsze niż 3 lata. Są systematycznie uaktualniane przez Google. Zdjęcia mają różną dokładność. od 15 metrów na piksel do kilkunastu centymetrów na piksel. Oznacza to, że jedna kropka na ekranie monitora odpowiada kilkunastu metrom terenu, ale w przypadku najbardziej interesujących miejsc, np. obszarów gęsto zurbanizowanych, obraz jest dostępny w wyższej rozdzielczości - zazwyczaj jednego metra. Niemniej, niektóre miejsca mają rozdzielczość 16 centymetrów, a siedziba Google ma rozdzielczość 2.5 cm. Taka rozdzielczość oznacza, że nie tylko można dostrzec samochody na ulicy, ale nawet rozpoznać markę.

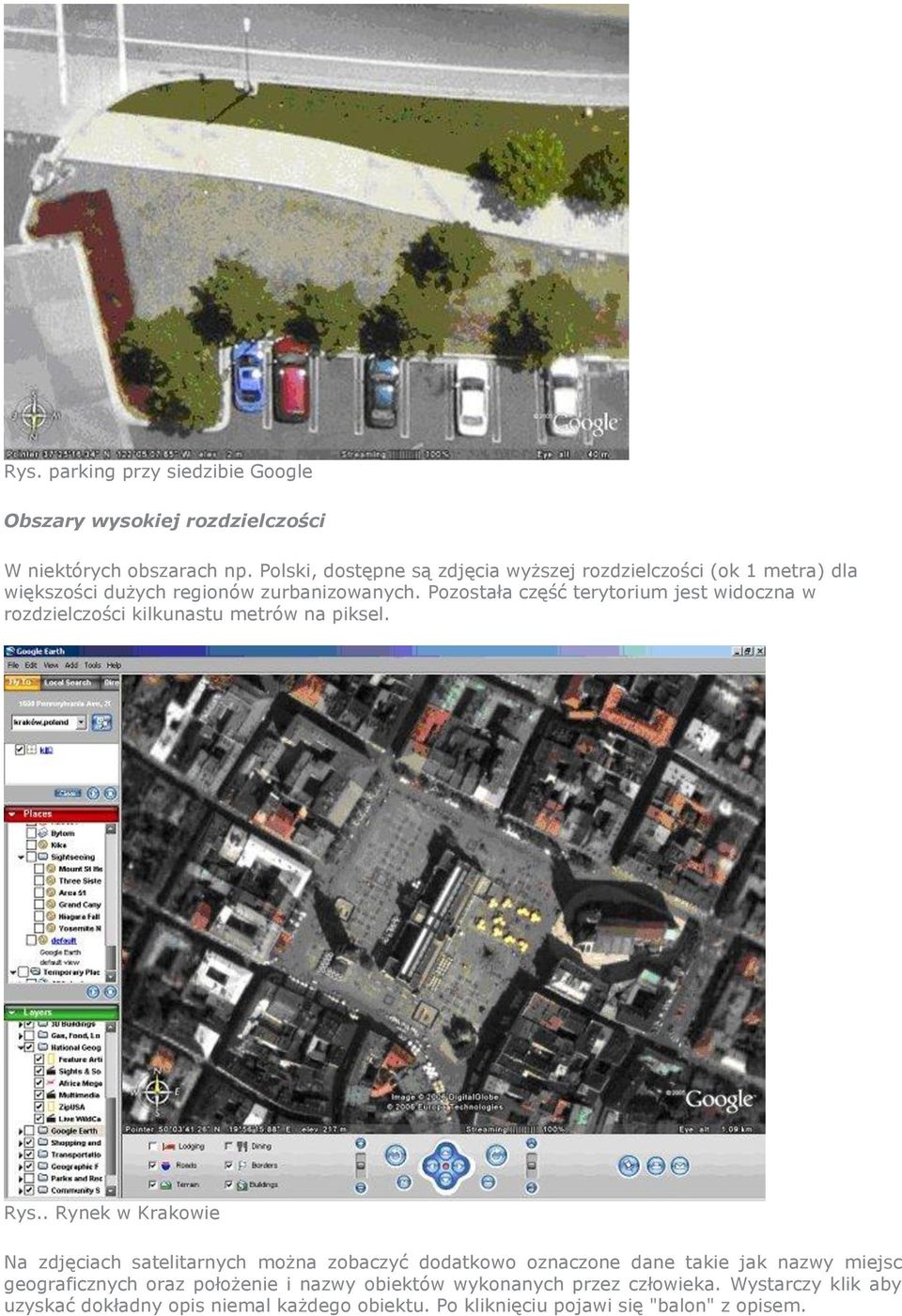

4 Rys. parking przy siedzibie Google Obszary wysokiej rozdzielczości W niektórych obszarach np. Polski, dostępne są zdjęcia wyższej rozdzielczości (ok 1 metra) dla większości dużych regionów zurbanizowanych. Pozostała część terytorium jest widoczna w rozdzielczości kilkunastu metrów na piksel. Rys.. Rynek w Krakowie Na zdjęciach satelitarnych można zobaczyć dodatkowo oznaczone dane takie jak nazwy miejsc geograficznych oraz położenie i nazwy obiektów wykonanych przez człowieka. Wystarczy klik aby uzyskać dokładny opis niemal każdego obiektu. Po kliknięciu pojawi się "balon" z opisem.

5 Dane z pisma National Geographic Wśród danych dostępnych na liście w panelu "Warstw" z lewej strony mapy można zobaczyć warstwę "National Geographic Magazine". Zawiera listę miejsc polecanych przez miesięcznik. Na mapie są zaznaczone prostokątnymi żółtymi ikonami. Wiele z tych miejsc pokazuje dodatkowe zdjęcia, nagrania dźwiękowe i inne materiały multimedialne a nawet transmisje na żywo z kamer zainstalowanych w afrykańskim buszu. Rys. Dane z National Geographic w Google Earth. Miasta w USA w 3D. Większość wielkich miast USA ma dane umożliwiające ustawianie trójwymiarowych modeli budynków na planie miasta. Ostatnio takie dane udostępniono dla części Londynu. Można się spodziewać, że więcej miast świata uzyska takie zbiory danych. Aby przełączyć się na oglądanie budynków w 3d trzeba postawić krzyżyk na kwadracie "Budynki" w panelu obok mapy. Zatem, jeżeli miasto będzie posiadało odpowiednie dane do mapy, będzie można oglądać budynki w trzech wymiarach. Niestety, w przypadku innych miast, wybieranie tej opcji nie daje żadnego skutku. Rys. Obszar Londynu z budynkami 3D

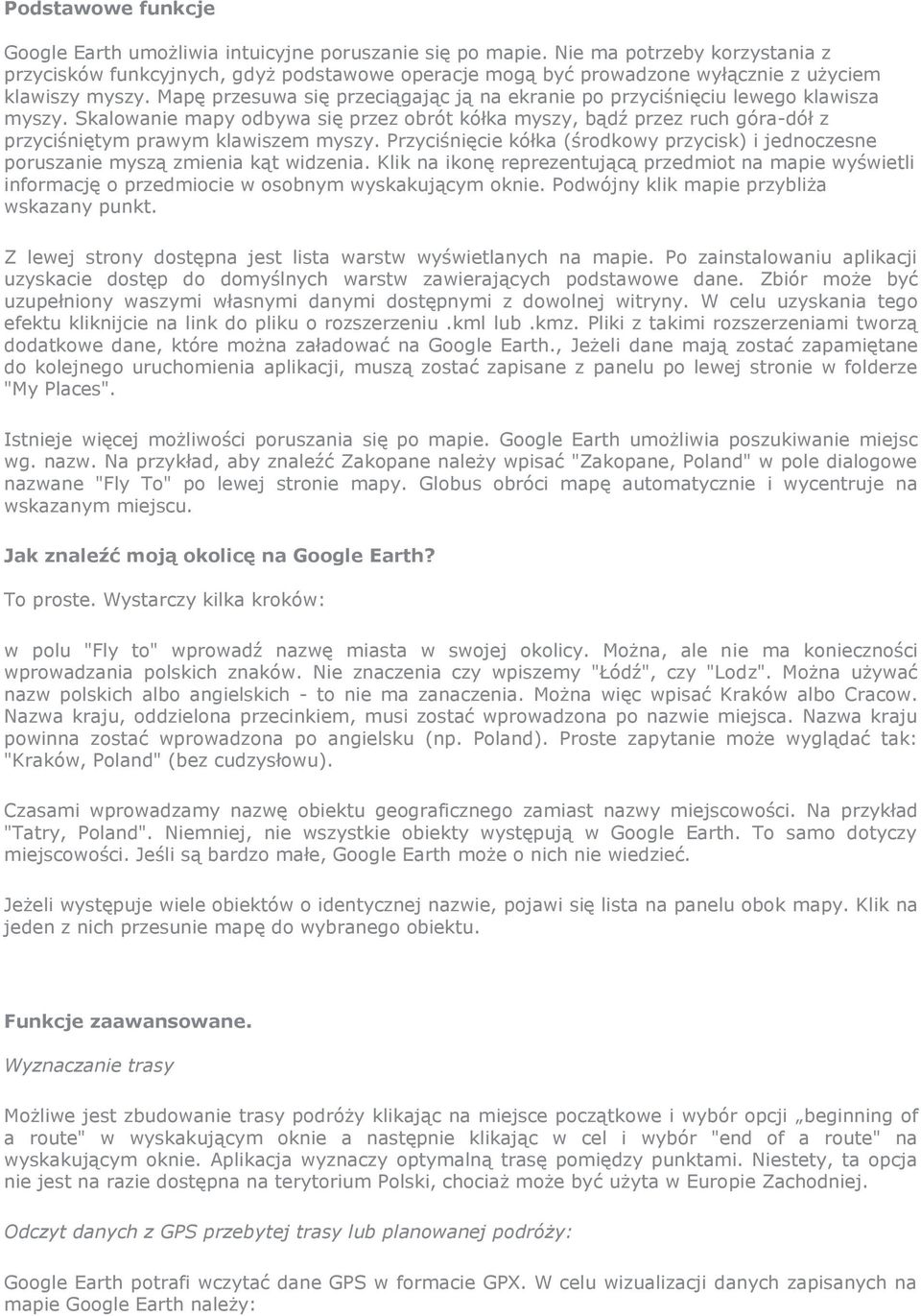

6 Podstawowe funkcje Google Earth umożliwia intuicyjne poruszanie się po mapie. Nie ma potrzeby korzystania z przycisków funkcyjnych, gdyż podstawowe operacje mogą być prowadzone wyłącznie z użyciem klawiszy myszy. Mapę przesuwa się przeciągając ją na ekranie po przyciśnięciu lewego klawisza myszy. Skalowanie mapy odbywa się przez obrót kółka myszy, bądź przez ruch góra-dół z przyciśniętym prawym klawiszem myszy. Przyciśnięcie kółka (środkowy przycisk) i jednoczesne poruszanie myszą zmienia kąt widzenia. Klik na ikonę reprezentującą przedmiot na mapie wyświetli informację o przedmiocie w osobnym wyskakującym oknie. Podwójny klik mapie przybliża wskazany punkt. Z lewej strony dostępna jest lista warstw wyświetlanych na mapie. Po zainstalowaniu aplikacji uzyskacie dostęp do domyślnych warstw zawierających podstawowe dane. Zbiór może być uzupełniony waszymi własnymi danymi dostępnymi z dowolnej witryny. W celu uzyskania tego efektu kliknijcie na link do pliku o rozszerzeniu.kml lub.kmz. Pliki z takimi rozszerzeniami tworzą dodatkowe dane, które można załadować na Google Earth., Jeżeli dane mają zostać zapamiętane do kolejnego uruchomienia aplikacji, muszą zostać zapisane z panelu po lewej stronie w folderze "My Places". Istnieje więcej możliwości poruszania się po mapie. Google Earth umożliwia poszukiwanie miejsc wg. nazw. Na przykład, aby znaleźć Zakopane należy wpisać "Zakopane, Poland" w pole dialogowe nazwane "Fly To" po lewej stronie mapy. Globus obróci mapę automatycznie i wycentruje na wskazanym miejscu. Jak znaleźć moją okolicę na Google Earth? To proste. Wystarczy kilka kroków: w polu "Fly to" wprowadź nazwę miasta w swojej okolicy. Można, ale nie ma konieczności wprowadzania polskich znaków. Nie znaczenia czy wpiszemy "Łódź", czy "Lodz". Można używać nazw polskich albo angielskich - to nie ma zanaczenia. Można więc wpisać Kraków albo Cracow. Nazwa kraju, oddzielona przecinkiem, musi zostać wprowadzona po nazwie miejsca. Nazwa kraju powinna zostać wprowadzona po angielsku (np. Poland). Proste zapytanie może wyglądać tak: "Kraków, Poland" (bez cudzysłowu). Czasami wprowadzamy nazwę obiektu geograficznego zamiast nazwy miejscowości. Na przykład "Tatry, Poland". Niemniej, nie wszystkie obiekty występują w Google Earth. To samo dotyczy miejscowości. Jeśli są bardzo małe, Google Earth może o nich nie wiedzieć. Jeżeli występuje wiele obiektów o identycznej nazwie, pojawi się lista na panelu obok mapy. Klik na jeden z nich przesunie mapę do wybranego obiektu. Funkcje zaawansowane. Wyznaczanie trasy Możliwe jest zbudowanie trasy podróży klikając na miejsce początkowe i wybór opcji beginning of a route" w wyskakującym oknie a następnie klikając w cel i wybór "end of a route" na wyskakującym oknie. Aplikacja wyznaczy optymalną trasę pomiędzy punktami. Niestety, ta opcja nie jest na razie dostępna na terytorium Polski, chociaż może być użyta w Europie Zachodniej. Odczyt danych z GPS przebytej trasy lub planowanej podróży: Google Earth potrafi wczytać dane GPS w formacie GPX. W celu wizualizacji danych zapisanych na mapie Google Earth należy:

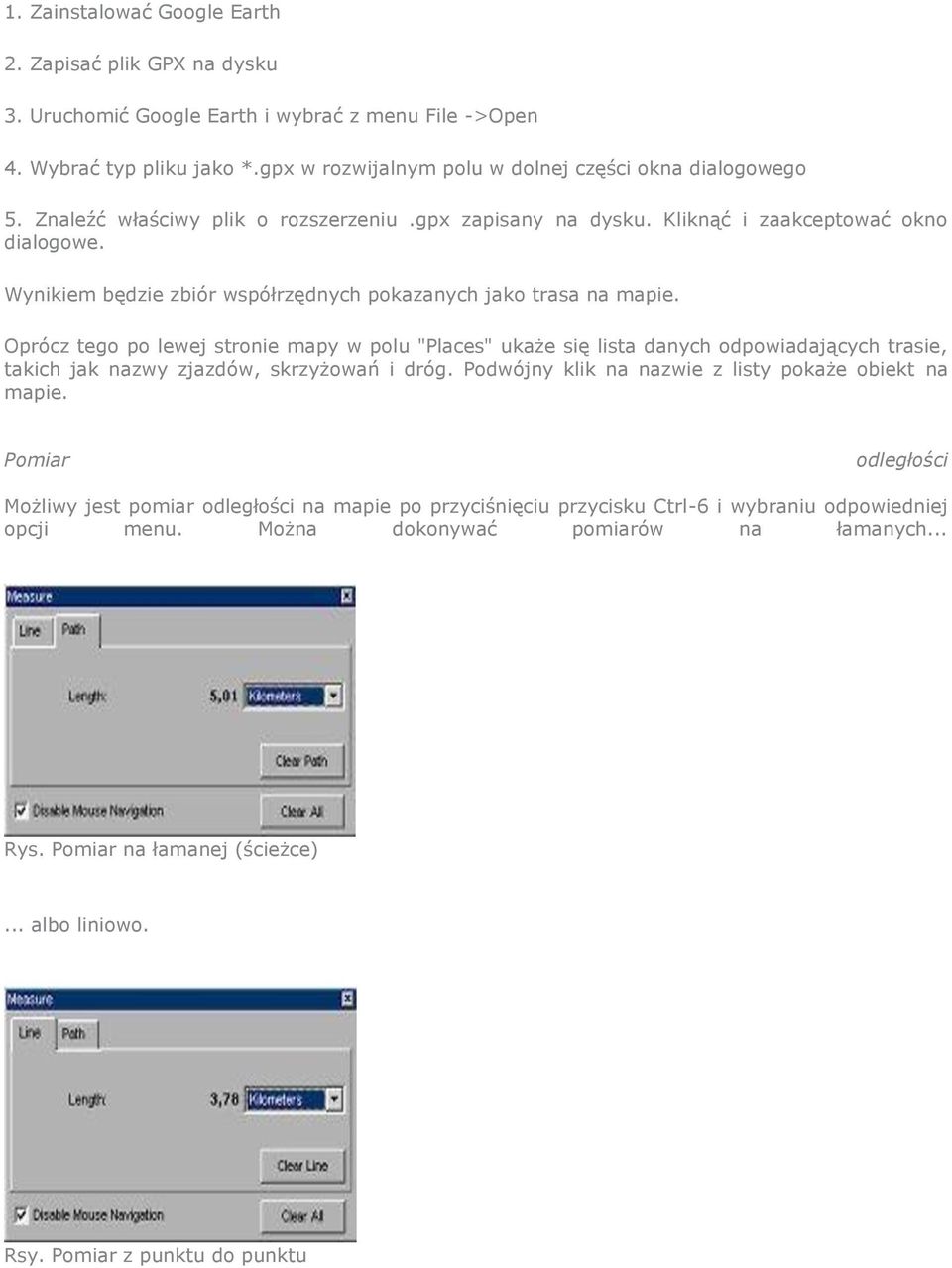

7 1. Zainstalować Google Earth 2. Zapisać plik GPX na dysku 3. Uruchomić Google Earth i wybrać z menu File ->Open 4. Wybrać typ pliku jako *.gpx w rozwijalnym polu w dolnej części okna dialogowego 5. Znaleźć właściwy plik o rozszerzeniu.gpx zapisany na dysku. Kliknąć i zaakceptować okno dialogowe. Wynikiem będzie zbiór współrzędnych pokazanych jako trasa na mapie. Oprócz tego po lewej stronie mapy w polu "Places" ukaże się lista danych odpowiadających trasie, takich jak nazwy zjazdów, skrzyżowań i dróg. Podwójny klik na nazwie z listy pokaże obiekt na mapie. Pomiar odległości Możliwy jest pomiar odległości na mapie po przyciśnięciu przycisku Ctrl-6 i wybraniu odpowiedniej opcji menu. Można dokonywać pomiarów na łamanych... Rys. Pomiar na łamanej (ścieżce)... albo liniowo. Rsy. Pomiar z punktu do punktu

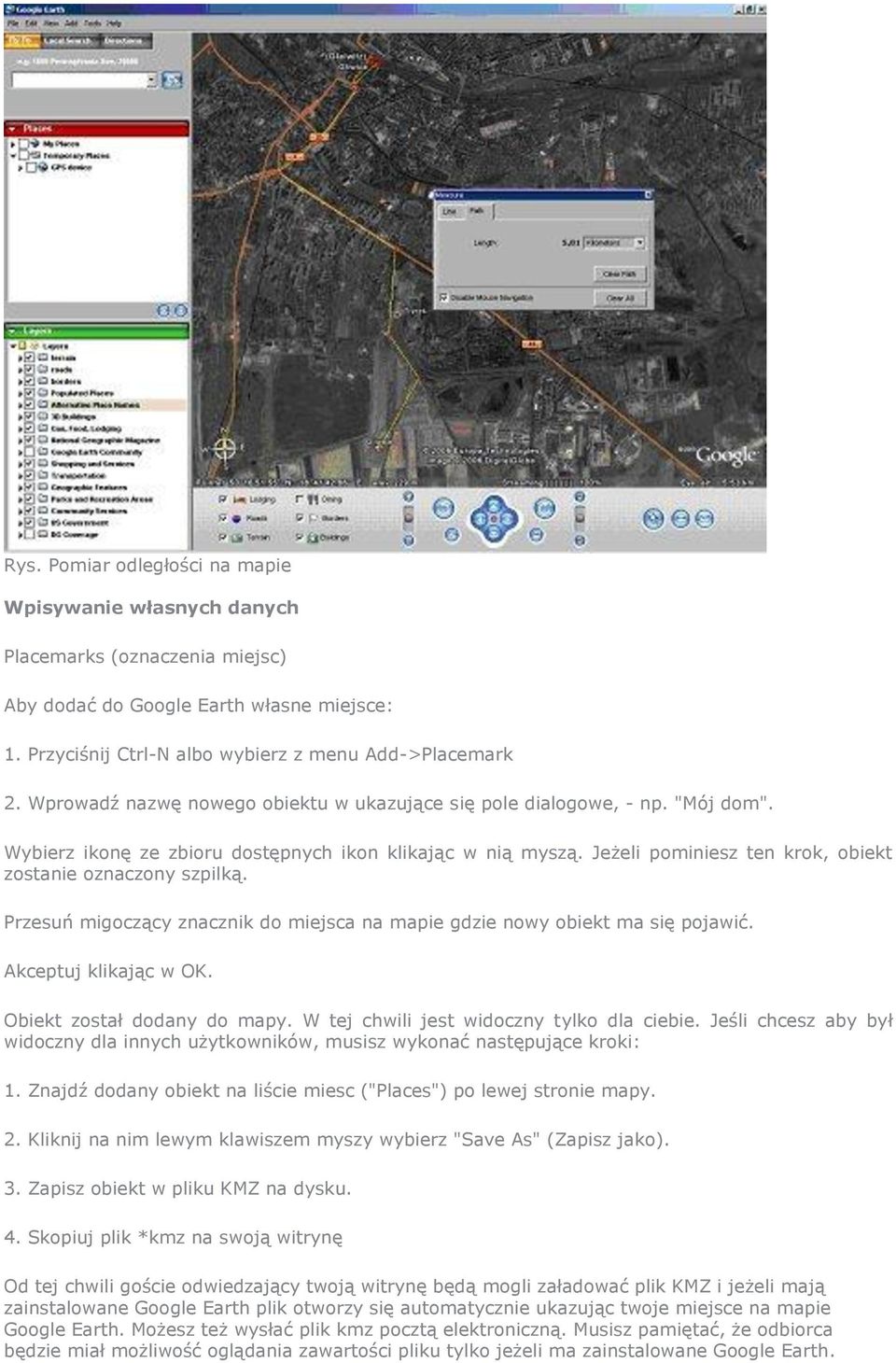

8 Rys. Pomiar odległości na mapie Wpisywanie własnych danych Placemarks (oznaczenia miejsc) Aby dodać do Google Earth własne miejsce: 1. Przyciśnij Ctrl-N albo wybierz z menu Add->Placemark 2. Wprowadź nazwę nowego obiektu w ukazujące się pole dialogowe, - np. "Mój dom". Wybierz ikonę ze zbioru dostępnych ikon klikając w nią myszą. Jeżeli pominiesz ten krok, obiekt zostanie oznaczony szpilką. Przesuń migoczący znacznik do miejsca na mapie gdzie nowy obiekt ma się pojawić. Akceptuj klikając w OK. Obiekt został dodany do mapy. W tej chwili jest widoczny tylko dla ciebie. Jeśli chcesz aby był widoczny dla innych użytkowników, musisz wykonać następujące kroki: 1. Znajdź dodany obiekt na liście miesc ("Places") po lewej stronie mapy. 2. Kliknij na nim lewym klawiszem myszy wybierz "Save As" (Zapisz jako). 3. Zapisz obiekt w pliku KMZ na dysku. 4. Skopiuj plik *kmz na swoją witrynę Od tej chwili goście odwiedzający twoją witrynę będą mogli załadować plik KMZ i jeżeli mają zainstalowane Google Earth plik otworzy się automatycznie ukazując twoje miejsce na mapie Google Earth. Możesz też wysłać plik kmz pocztą elektroniczną. Musisz pamiętać, że odbiorca będzie miał możliwość oglądania zawartości pliku tylko jeżeli ma zainstalowane Google Earth.

9 Modele 3D Google udostępnił niedawno nowe, bezpłatne narzędzie na Google Earth Google SketchUp. Może zostać wykorzystane do tworzenia trójwymiarowych obiektów, które można dodawać do mapy w Google Earth. Metoda użyta w Google SketchUp to inna historia, ale taka możliwość jest warta wzmianki, bo nie ogranicza możliwości budowy wirtualny trójwymiarowego świata tylko Google - internauci mogą w tym uczestniczyć. Rys. Projekt hotelu Luxor w Las Vegas Wersje Google Earth Podstawowa, bezpłatna wersja GE udostępnia funkcjonalności wystarczające dla większości użytkowników. Dla bardziej wymagających użytkowników są dostępne wersje wyposażone w dodatkowe funkcje. Google Earth Plus pozwala drukować z lepszą rozdzielczością DPI (1000 DPI w wersji podstawowej) i importować dane z urządzeń GPS. Korzystanie z Google Earth Plus kosztuje $20 rocznie Google Earth Professional to wersja dla zaawansowanych użytkowników. Pozwala na wydruki 2400 DPI, współpracę z GPS, pomiar pola powierzchni, tworzenie filmów z tras powietrznych i kilka innych opcji a $400 rocznie.

10 Wymagania sprzętowe i softwarowe Google Earth działa skutecznie na większości systemów nie starszych niż kilka lat. Dla optymalizacji prezentacji w 3D dużej ilości danych przesyłanych przez Interntet, wykorzystuje zaawansowane możliwości kart graficznych dostępnych przez DirectX lub OpenGL. Witryny poświęcone Google Earth: TŁUMACZENIE WYKONANE PRZEZ SCIENTIX(
