1 Uwagi do ustawienia urządzenia Wskazówki do usytuowania urządzeń typu DV-RK1 Wentylatory nadmuchowe ze zintegrowaną samoczynną klapą nadciśnieniową typu DV-RK1 wytwarzają nadciśnienie w przestrzeni obsługiwanej i utrzymuje je na zadanym poziomie. To jest możliwie poprzez samoczynnie reagujące klapy, - mechanizm klapy skrzydłowej która otwiera powierzchnie otworu do strony ssącej urządzenia, tak że zbędne ilość powietrza może cyrkulować bypassem od strony tłocznej do ssawnej urządzenia. Dla bezbłędnej funkcji tego systemu należy zwrócić uwagę na następujące wskazówki (zobacz także propozycje ustawienia na następnej stronie): Po stronie ssawnej (w przewodzie wentylacyjnym, na czerpni powietrza, etc.) strata ciśnienia statycznego może wynosić maksymalnie 25 Pa. Sprzęt jest montowany w bezpośrednim kontakcie do przestrzeni z nadciśnieniem. Nie może być żadnych odchyleń strugi powietrza; uskoki powierzchni (przejścia pięter, etc.) muszą być unikane. Przebicie ściany do klatki schodowej równe w wymiarze swobodnego przekroju poprzecznego urządzenia (zobacz wariant postawienia 2 i 3). Wentylator ustawiony w odległości od ściany klatki schodowej (odległość a > 300 mm) aby realizować działanie samoczynnej klapy należy podłączyć stronę tłoczną układem przewód tłoczny w przewodzie upustowym (bypassowym), w celu wzajemnego oddzielenia strug powietrza tłocznej i bypassowej. Proszę zwrócić się do producenta (zobacz wariant 4). Jeżeli pomieszczenie, w którym stoi wentylator ma odporność EI 60 lub EI 120 strona ssawna wentylatora może być niezabudowana. Należy zwrócić uwagę na odporność drzwi do pomieszczenia. Swobodna struga powietrza ssanego poprzez otwarcie żaluzji czerpni (wariant 2) W przeciwnego wypadku doprowadzenie napowietrzania jest wprowadzane od zewnątrz kompletnie w EI 120 lub EI 60; Przy postawieniu urządzenia poza klatką schodową jest potem także sprzętem z EI 120 lub EI 60 - materiał ogniochronny (wariant 3). Strona ssąca urządzenia musi umożliwić dostęp do ustawienia kąta kierownic wentylatora. (Przewidzieć należy przy rozwiązaniu takim kanałem otworu rewizyjnego 600 x 600). Ustawienie systemu przepustnic następuje poprzez pokrywę górną urządzenia. Boczne rewizje wzgl. przy EI 120 lub EI 60 w klapie rewizyjnej - otwór rewizyjny 580 x jako rozwiązanie specjalne gotowe do dostawy. Sprzęt jest montowany dla uniknięcia wibracji i naprężeń z króćcami elastycznymi i wibroizolatorami gumowymi. Krata osłonowa Δp stat < 25Pa optymalnie: krata druciana lub inna krata uzgodniona z producentem wentylatora! Klatka schodowa a

To jest możliwie poprzez samoczynnie reagujące klapy, - mechanizm klapy skrzydłowej która otwiera powierzchnie otworu do strony ssącej urządzenia, tak że zbędne ilość powietrza może cyrkulować

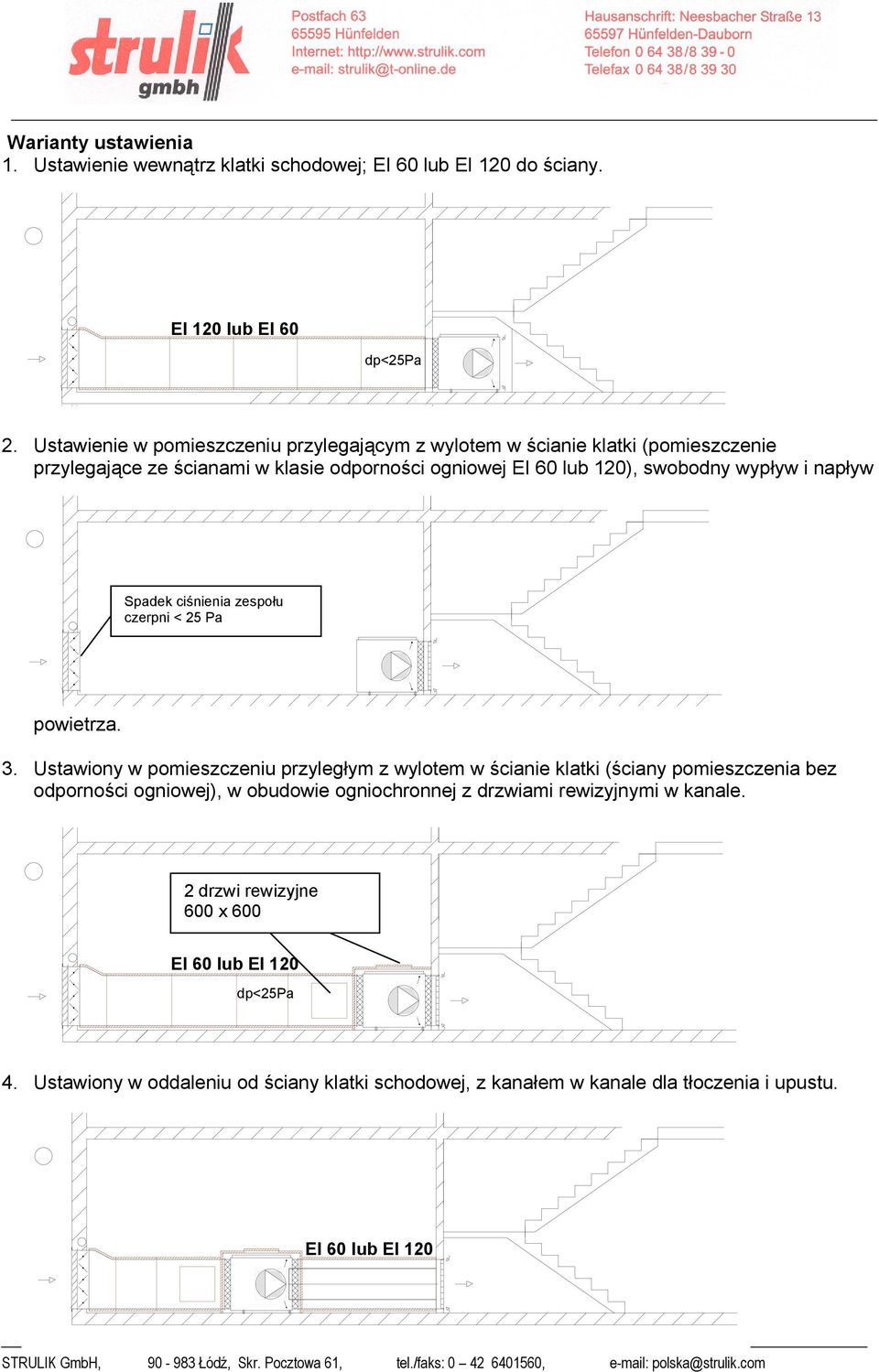

2 Warianty ustawienia 1. Ustawienie wewnątrz klatki schodowej; EI 60 lub EI 120 do ściany. EI 120 lub EI 60 dp<25pa 2. Ustawienie w pomieszczeniu przylegającym z wylotem w ścianie klatki (pomieszczenie przylegające ze ścianami w klasie odporności ogniowej EI 60 lub 120), swobodny wypływ i napływ Spadek ciśnienia zespołu czerpni < 25 Pa powietrza. 3. Ustawiony w pomieszczeniu przyległym z wylotem w ścianie klatki (ściany pomieszczenia bez odporności ogniowej), w obudowie ogniochronnej z drzwiami rewizyjnymi w kanale. 2 drzwi rewizyjne 600 x 600 EI 60 lub EI 120 dp<25pa 4. Ustawiony w oddaleniu od ściany klatki schodowej, z kanałem w kanale dla tłoczenia i upustu. EI 60 lub EI 120

napływ Spadek ciśnienia zespołu czerpni < 25 Pa powietrza. 3.

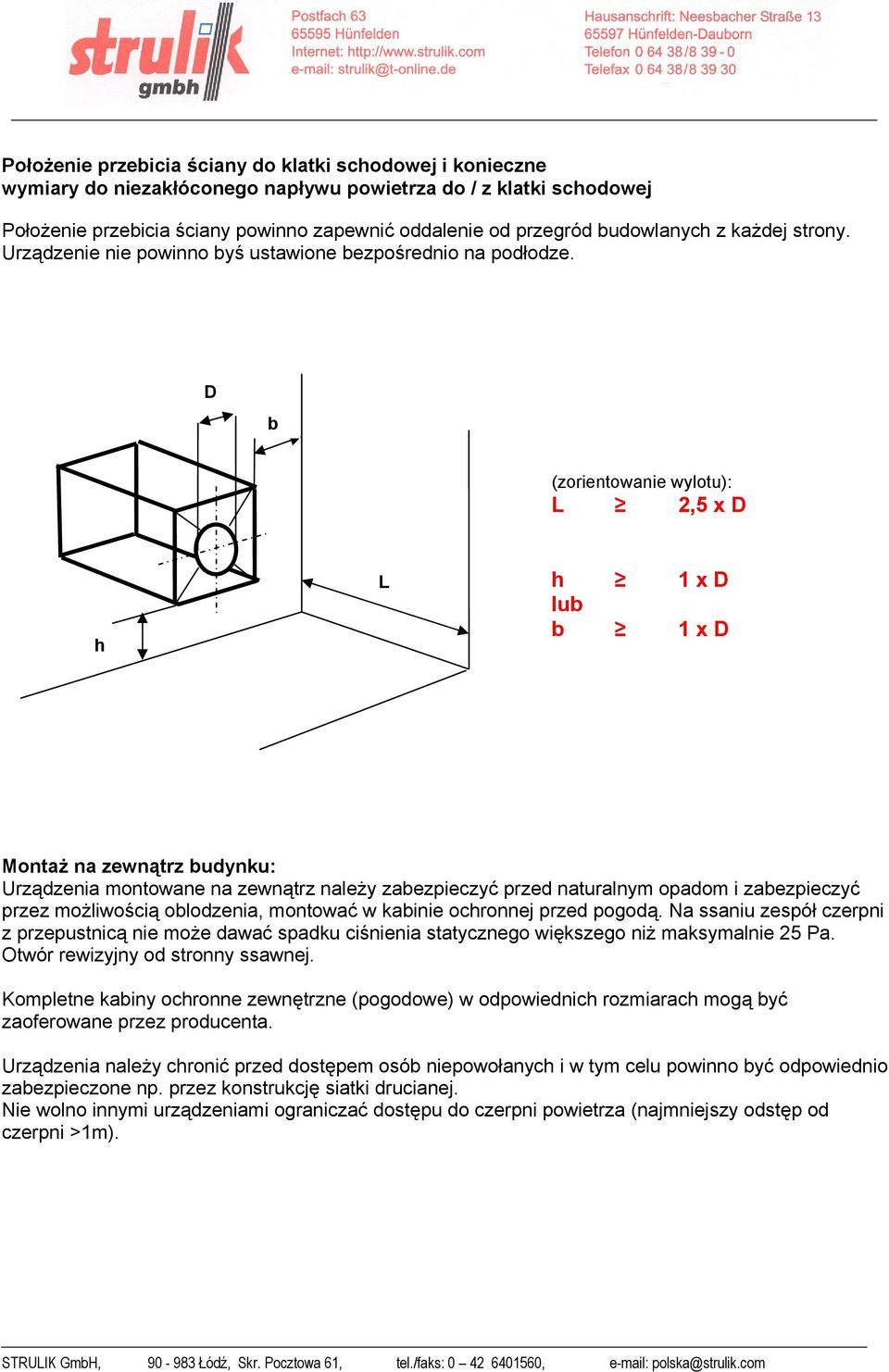

3 Położenie przebicia ściany do klatki schodowej i konieczne wymiary do niezakłóconego napływu powietrza do / z klatki schodowej Położenie przebicia ściany powinno zapewnić oddalenie od przegród budowlanych z każdej strony. Urządzenie nie powinno byś ustawione bezpośrednio na podłodze. D b (zorientowanie wylotu): L 2,5 x D h L h 1 x D lub b 1 x D Montaż na zewnątrz budynku: Urządzenia montowane na zewnątrz należy zabezpieczyć przed naturalnym opadom i zabezpieczyć przez możliwością oblodzenia, montować w kabinie ochronnej przed pogodą. Na ssaniu zespół czerpni z przepustnicą nie może dawać spadku ciśnienia statycznego większego niż maksymalnie 25 Pa. twór rewizyjny od stronny ssawnej. Kompletne kabiny ochronne zewnętrzne (pogodowe) w odpowiednich rozmiarach mogą być zaoferowane przez producenta. Urządzenia należy chronić przed dostępem osób niepowołanych i w tym celu powinno być odpowiednio zabezpieczone np. przez konstrukcję siatki drucianej. Nie wolno innymi urządzeniami ograniczać dostępu do czerpni powietrza (najmniejszy odstęp od czerpni >1m).

D b (zorientowanie wylotu): L 2,5 x D h L h 1 x D lub b 1 x D Montaż na zewnątrz budynku: Urządzenia montowane na zewnątrz należy zabezpieczyć przed naturalnym opadom i zabezpieczyć przez możliwością

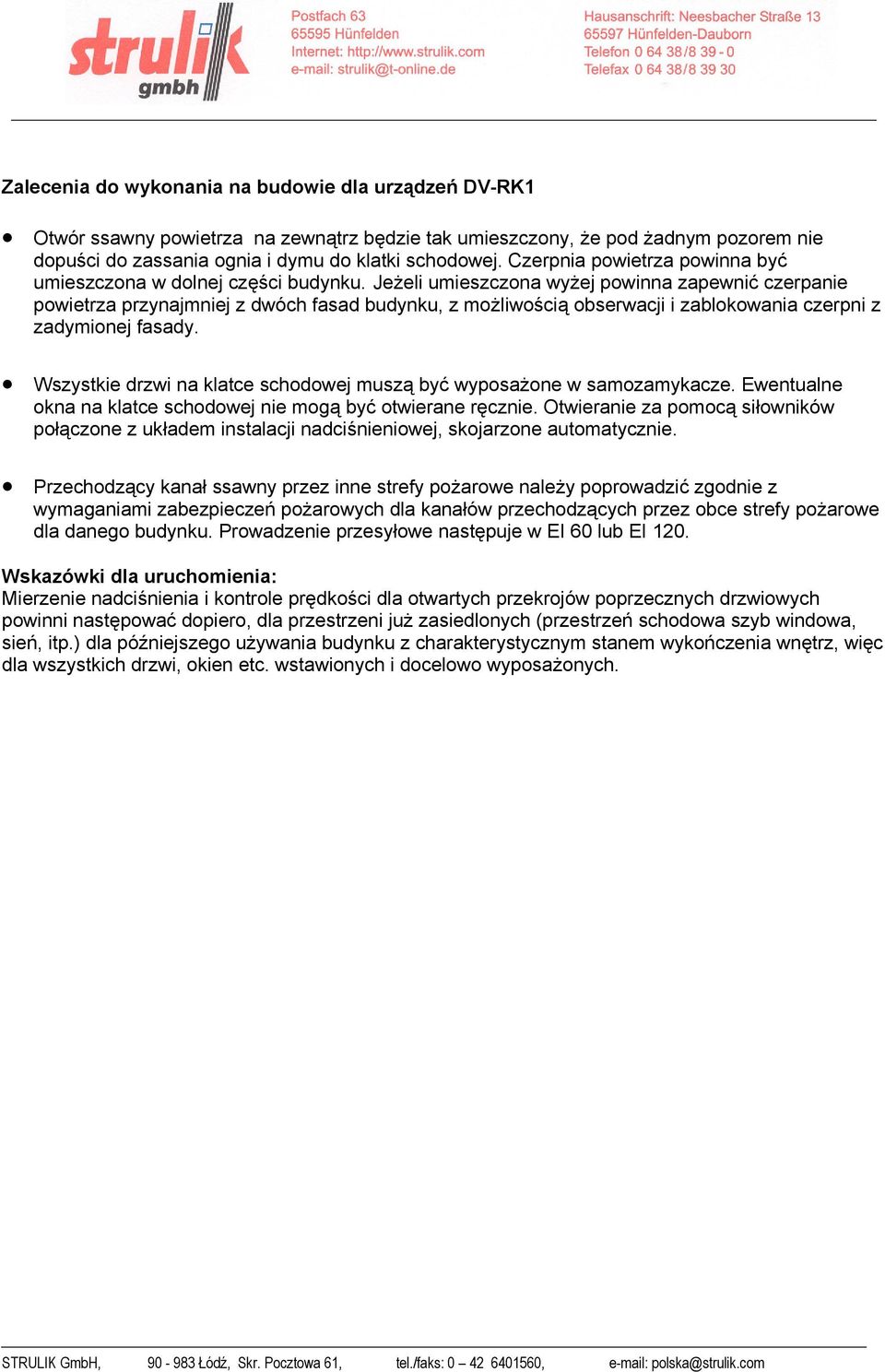

4 Zalecenia do wykonania na budowie dla urządzeń DV-RK1 twór ssawny powietrza na zewnątrz będzie tak umieszczony, że pod żadnym pozorem nie dopuści do zassania ognia i dymu do klatki schodowej. Czerpnia powietrza powinna być umieszczona w dolnej części budynku. Jeżeli umieszczona wyżej powinna zapewnić czerpanie powietrza przynajmniej z dwóch fasad budynku, z możliwością obserwacji i zablokowania czerpni z zadymionej fasady. Wszystkie drzwi na klatce schodowej muszą być wyposażone w samozamykacze. Ewentualne okna na klatce schodowej nie mogą być otwierane ręcznie. twieranie za pomocą siłowników połączone z układem instalacji nadciśnieniowej, skojarzone automatycznie. Przechodzący kanał ssawny przez inne strefy pożarowe należy poprowadzić zgodnie z wymaganiami zabezpieczeń pożarowych dla kanałów przechodzących przez obce strefy pożarowe dla danego budynku. Prowadzenie przesyłowe następuje w EI 60 lub EI 120. Wskazówki dla uruchomienia: Mierzenie nadciśnienia i kontrole prędkości dla otwartych przekrojów poprzecznych drzwiowych powinni następować dopiero, dla przestrzeni już zasiedlonych (przestrzeń schodowa szyb windowa, sień, itp.) dla późniejszego używania budynku z charakterystycznym stanem wykończenia wnętrz, więc dla wszystkich drzwi, okien etc. wstawionych i docelowo wyposażonych.

Jeżeli umieszczona wyżej powinna zapewnić czerpanie powietrza przynajmniej z dwóch fasad budynku, z możliwością obserwacji i zablokowania czerpni z zadymionej fasady.

5 Montaż wentylatora typu DV-RK1 bezpośrednio przed ścianą klatki schodowej Dla wentylatora należy stosować elastyczny króciec przymocowany do ściany. twór montażowy przynajmniej tak samo duży jak otwór czynny urządzenia. Unikać montowania strony tłocznej przy użyciu pojedynczego kanału. Kanał nie może się zawężać. Klatka Klatka < 30cm Urządzenie montować z króćcami elastycznymi i wibroizolatorami. Nie montować wentylatora na sztywno. Nie może dojść do naprężenia elementów przepustnicy. klatka klatka Wentylator dostarczany jest w folii. Folie można usunąć dopiero po zakończeniu wszystkich prac powodujących powstawanie zapylenia i osiadania pyłu na elementach wentylatorów. Nie wolno dopuścić do mechanicznego zanieczyszczenia wnętrza urządzenia. stateczne uruchomienie można przeprowadzić dopiero po zakończeniu wszystkich prac budowlanych. UWAGA: Nie wolno używać żadnych smarów!

Klatka Klatka < 30cm Urządzenie montować z króćcami elastycznymi i wibroizolatorami. Nie montować wentylatora na sztywno. Nie może dojść do naprężenia elementów przepustnicy.

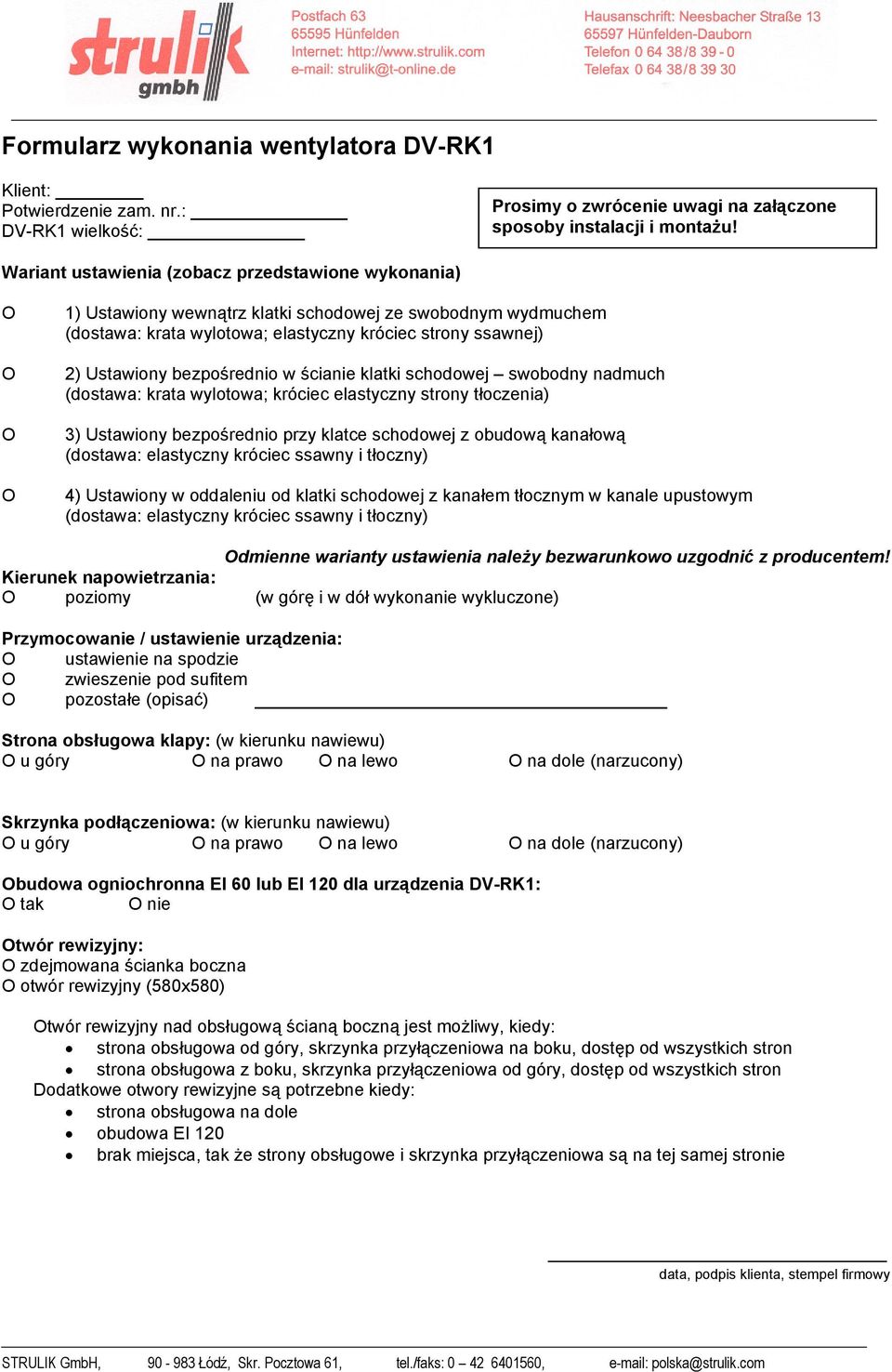

6 Formularz wykonania wentylatora DV-RK1 Klient: Potwierdzenie zam. nr.: DV-RK1 wielkość: Prosimy o zwrócenie uwagi na załączone sposoby instalacji i montażu! Wariant ustawienia (zobacz przedstawione wykonania) 1) Ustawiony wewnątrz klatki schodowej ze swobodnym wydmuchem (dostawa: krata wylotowa; elastyczny króciec strony ssawnej) 2) Ustawiony bezpośrednio w ścianie klatki schodowej swobodny nadmuch (dostawa: krata wylotowa; króciec elastyczny strony tłoczenia) 3) Ustawiony bezpośrednio przy klatce schodowej z obudową kanałową (dostawa: elastyczny króciec ssawny i tłoczny) 4) Ustawiony w oddaleniu od klatki schodowej z kanałem tłocznym w kanale upustowym (dostawa: elastyczny króciec ssawny i tłoczny) dmienne warianty ustawienia należy bezwarunkowo uzgodnić z producentem! Kierunek napowietrzania: poziomy (w górę i w dół wykonanie wykluczone) Przymocowanie / ustawienie urządzenia: ustawienie na spodzie zwieszenie pod sufitem pozostałe (opisać) Strona obsługowa klapy: (w kierunku nawiewu) u góry na prawo na lewo na dole (narzucony) Skrzynka podłączeniowa: (w kierunku nawiewu) u góry na prawo na lewo na dole (narzucony) budowa ogniochronna EI 60 lub EI 120 dla urządzenia DV-RK1: tak nie twór rewizyjny: zdejmowana ścianka boczna otwór rewizyjny (580x580) twór rewizyjny nad obsługową ścianą boczną jest możliwy, kiedy: strona obsługowa od góry, skrzynka przyłączeniowa na boku, dostęp od wszystkich stron strona obsługowa z boku, skrzynka przyłączeniowa od góry, dostęp od wszystkich stron Dodatkowe otwory rewizyjne są potrzebne kiedy: strona obsługowa na dole obudowa EI 120 brak miejsca, tak że strony obsługowe i skrzynka przyłączeniowa są na tej samej stronie data, podpis klienta, stempel firmowy

bezpośrednio w ścianie klatki schodowej swobodny nadmuch (dostawa: krata wylotowa; króciec elastyczny strony tłoczenia) 3) Ustawiony bezpośrednio przy klatce schodowej z obudową kanałową (dostawa:
