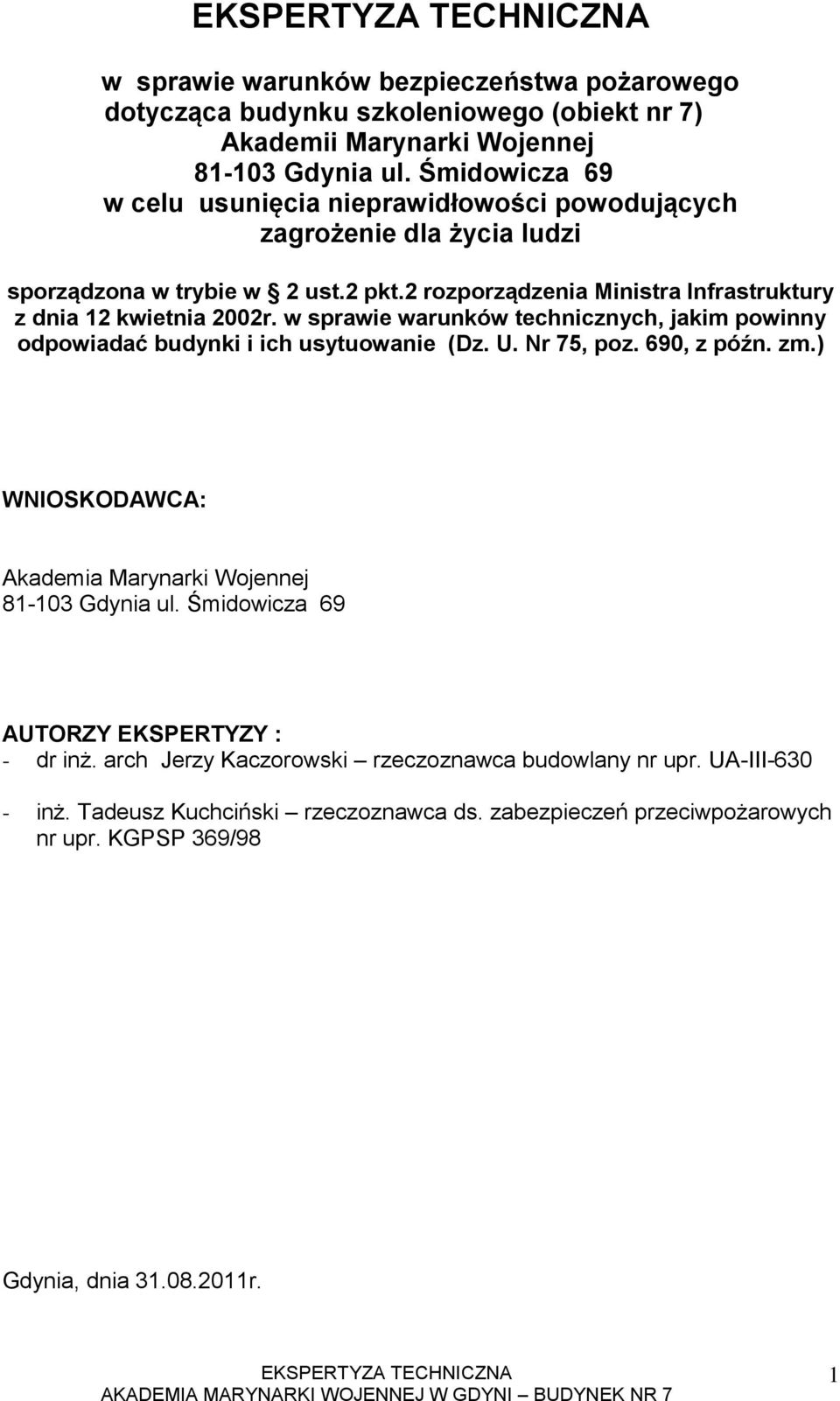

1 w sprawie warunków bezpieczeństwa pożarowego dotycząca budynku szkoleniowego (obiekt nr 7) Akademii Marynarki Wojennej Gdynia ul. Śmidowicza 69 w celu usunięcia nieprawidłowości powodujących zagrożenie dla życia ludzi sporządzona w trybie w 2 ust.2 pkt.2 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.) WNIOSKODAWCA: Akademia Marynarki Wojennej Gdynia ul. Śmidowicza 69 AUTORZY EKSPERTYZY : - dr inż. arch Jerzy Kaczorowski rzeczoznawca budowlany nr upr. UA-III inż. Tadeusz Kuchciński rzeczoznawca ds. zabezpieczeń przeciwpożarowych nr upr. KGPSP 369/98 Gdynia, dnia r. 1

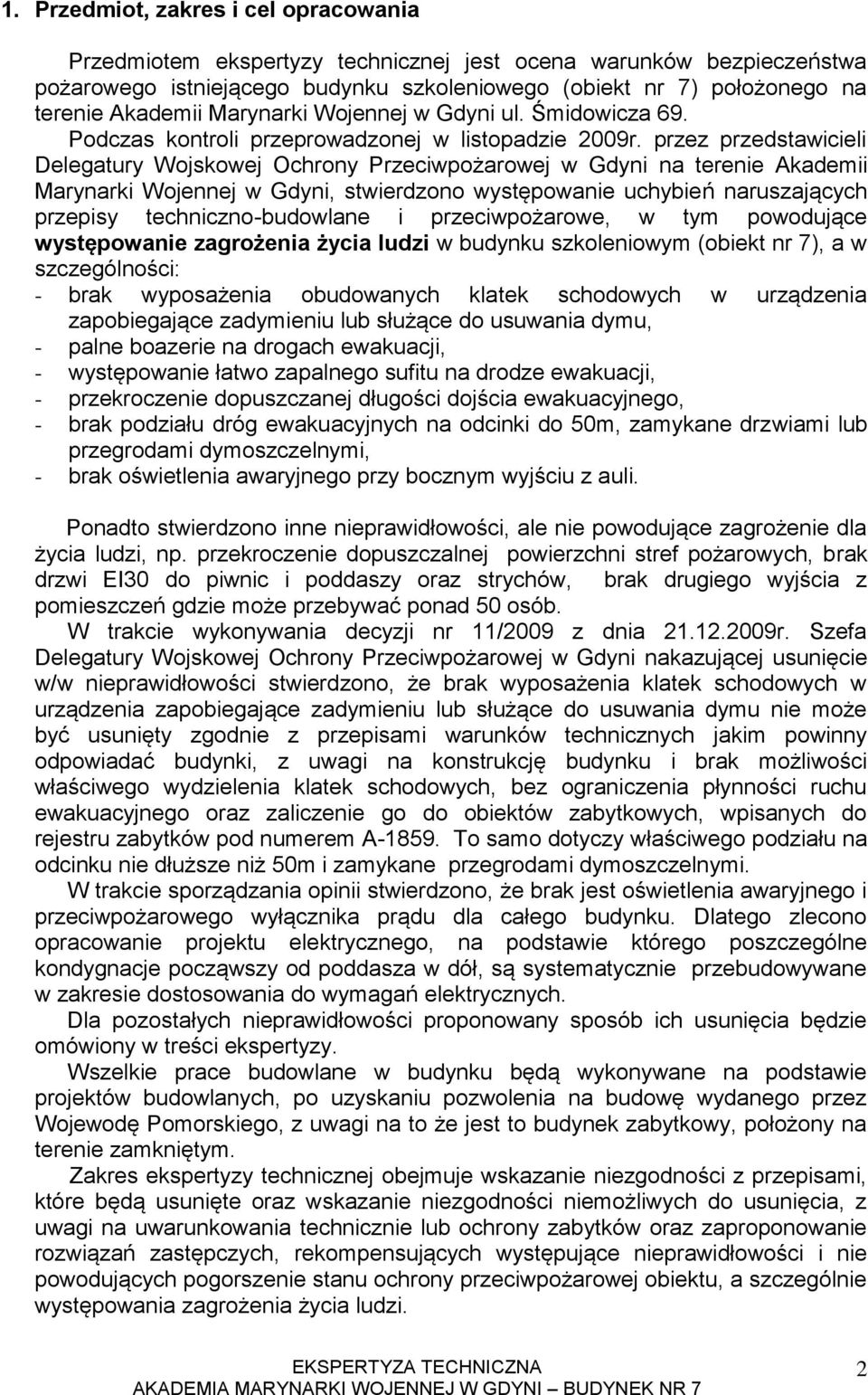

2 1. Przedmiot, zakres i cel opracowania Przedmiotem ekspertyzy technicznej jest ocena warunków bezpieczeństwa pożarowego istniejącego budynku szkoleniowego (obiekt nr 7) położonego na terenie Akademii Marynarki Wojennej w Gdyni ul. Śmidowicza 69. Podczas kontroli przeprowadzonej w listopadzie 2009r. przez przedstawicieli Delegatury Wojskowej Ochrony Przeciwpożarowej w Gdyni na terenie Akademii Marynarki Wojennej w Gdyni, stwierdzono występowanie uchybień naruszających przepisy techniczno-budowlane i przeciwpożarowe, w tym powodujące występowanie zagrożenia życia ludzi w budynku szkoleniowym (obiekt nr 7), a w szczególności: - brak wyposażenia obudowanych klatek schodowych w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu, - palne boazerie na drogach ewakuacji, - występowanie łatwo zapalnego sufitu na drodze ewakuacji, - przekroczenie dopuszczanej długości dojścia ewakuacyjnego, - brak podziału dróg ewakuacyjnych na odcinki do 50m, zamykane drzwiami lub przegrodami dymoszczelnymi, - brak oświetlenia awaryjnego przy bocznym wyjściu z auli. Ponadto stwierdzono inne nieprawidłowości, ale nie powodujące zagrożenie dla życia ludzi, np. przekroczenie dopuszczalnej powierzchni stref pożarowych, brak drzwi EI30 do piwnic i poddaszy oraz strychów, brak drugiego wyjścia z pomieszczeń gdzie może przebywać ponad 50 osób. W trakcie wykonywania decyzji nr 11/2009 z dnia r. Szefa Delegatury Wojskowej Ochrony Przeciwpożarowej w Gdyni nakazującej usunięcie w/w nieprawidłowości stwierdzono, że brak wyposażenia klatek schodowych w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu nie może być usunięty zgodnie z przepisami warunków technicznych jakim powinny odpowiadać budynki, z uwagi na konstrukcję budynku i brak możliwości właściwego wydzielenia klatek schodowych, bez ograniczenia płynności ruchu ewakuacyjnego oraz zaliczenie go do obiektów zabytkowych, wpisanych do rejestru zabytków pod numerem A To samo dotyczy właściwego podziału na odcinku nie dłuższe niż 50m i zamykane przegrodami dymoszczelnymi. W trakcie sporządzania opinii stwierdzono, że brak jest oświetlenia awaryjnego i przeciwpożarowego wyłącznika prądu dla całego budynku. Dlatego zlecono opracowanie projektu elektrycznego, na podstawie którego poszczególne kondygnacje począwszy od poddasza w dół, są systematycznie przebudowywane w zakresie dostosowania do wymagań elektrycznych. Dla pozostałych nieprawidłowości proponowany sposób ich usunięcia będzie omówiony w treści ekspertyzy. Wszelkie prace budowlane w budynku będą wykonywane na podstawie projektów budowlanych, po uzyskaniu pozwolenia na budowę wydanego przez Wojewodę Pomorskiego, z uwagi na to że jest to budynek zabytkowy, położony na terenie zamkniętym. Zakres ekspertyzy technicznej obejmuje wskazanie niezgodności z przepisami, które będą usunięte oraz wskazanie niezgodności niemożliwych do usunięcia, z uwagi na uwarunkowania technicznie lub ochrony zabytków oraz zaproponowanie rozwiązań zastępczych, rekompensujących występujące nieprawidłowości i nie powodujących pogorszenie stanu ochrony przeciwpożarowej obiektu, a szczególnie występowania zagrożenia życia ludzi. 2

3 Celem ekspertyzy technicznej jest uzyskanie postanowienia Szefa Delegatury Wojskowej Ochrony Przeciwpożarowej w Gdyni oraz Pomorskiego Wojewódzkiego Konserwatora Zabytków w Gdańsku na spełnienie wymagań w zakresie bezpieczeństwa pożarowego dla budynku szkoleniowego obiekt nr 7 Akademii Marynarki Wojennej w Gdyni, w sposób inny niż podano w przepisach technicznobudowlanych, stosownie do zaproponowanych rozwiązań zastępczych podanych w ekspertyzie technicznej. 2. Przepisy prawne i podstawy opracowania ekspertyzy technicznej rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z późn. zm.) [1], rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 07 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109/10, poz. 719 ) [2], rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. nr 124/2009, poz. 1030) [3]. Protokoły z kontroli stanu ochrony przeciwpożarowej obiektów AMW przeprowadzonej przez przedstawicieli Delegatury Wojskowej Ochrony Przeciwpożarowej w Gdyni z listopada 2009r. i stycznia 2010r. [4] Decyzja Pomorskiego Wojewódzkiego Konserwatora Zabytków w Gdańsku nr WKZR / /2008/20010 z dnia r. (rejestr zabytków nr A- 1859). [5] Analiza spełnienia warunków bezpieczeństwa pożarowego oraz warunków techniczno-budowlanych w zakresie ewakuacji dla budynku nr 7 (budynek szkoleniowy) na terenie Akademii Marynarki Wojennej w Gdyni ul. Śmidowicza 69 z lipca 2010r. sporządzona przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych inż. Tadeusza Kuchcińskiego. [6] Inne dokumenty techniczne uzyskane do wglądu przez użytkownika [7], Wizja lokalna w obiekcie w dniach r. 3. Ogólna charakterystyka obiektu Budynek szkoleniowy nr 7 został wybudowany w roku Jest to obiekt murowany z cegły w technologii tradycyjnej, ze stropami betonowymi, poddaszem użytkowym i strychem, zabudowanym dachem skośnym w konstrukcji drewnianej, pokryty dachówką ceramiczną. Składa się z trzech kondygnacji nadziemnych i poddasza użytkowego nad środkową częścią budynku wraz z piwnicą pod budynkiem. Budynek nr 7 jest połączony z przylegającymi budynkami nr 9 i 10 oraz pośrednio nr 11, przez wspólne połączenia komunikacyjne i funkcjonalne, tworząc jeden kompleks w kształcie litery C, wewnątrz którego znajduje się dziedziniec wewnętrzny. Budynek ma wysokość 15,8m do górnej krawędzi stropu nad ostatnią kondygnacją użytkową oraz 19,7m do kalenicy dachu. Jest zaliczony do grupy budynków średniowysokich (SW). Powierzchnia zabudowy wynosi 2.198,0m 2, powierzchnia całkowita 5.865,0m 2, powierzchnia użytkowa Pu= 4.144,0 m 2, kubatura łączna V= ,0 m 3. 3

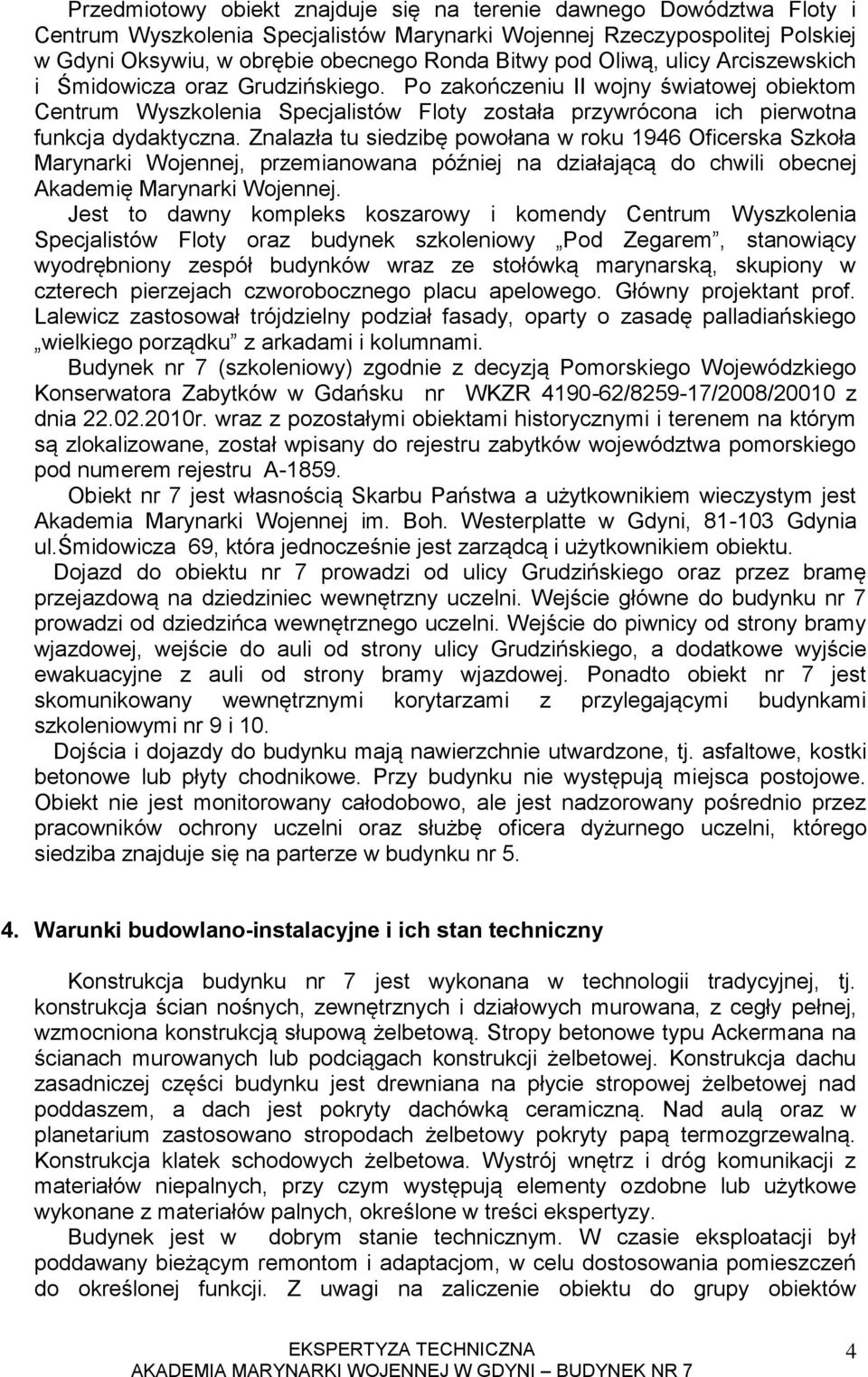

4 Przedmiotowy obiekt znajduje się na terenie dawnego Dowództwa Floty i Centrum Wyszkolenia Specjalistów Marynarki Wojennej Rzeczypospolitej Polskiej w Gdyni Oksywiu, w obrębie obecnego Ronda Bitwy pod Oliwą, ulicy Arciszewskich i Śmidowicza oraz Grudzińskiego. Po zakończeniu II wojny światowej obiektom Centrum Wyszkolenia Specjalistów Floty została przywrócona ich pierwotna funkcja dydaktyczna. Znalazła tu siedzibę powołana w roku 1946 Oficerska Szkoła Marynarki Wojennej, przemianowana później na działającą do chwili obecnej Akademię Marynarki Wojennej. Jest to dawny kompleks koszarowy i komendy Centrum Wyszkolenia Specjalistów Floty oraz budynek szkoleniowy Pod Zegarem, stanowiący wyodrębniony zespół budynków wraz ze stołówką marynarską, skupiony w czterech pierzejach czworobocznego placu apelowego. Główny projektant prof. Lalewicz zastosował trójdzielny podział fasady, oparty o zasadę palladiańskiego wielkiego porządku z arkadami i kolumnami. Budynek nr 7 (szkoleniowy) zgodnie z decyzją Pomorskiego Wojewódzkiego Konserwatora Zabytków w Gdańsku nr WKZR / /2008/20010 z dnia r. wraz z pozostałymi obiektami historycznymi i terenem na którym są zlokalizowane, został wpisany do rejestru zabytków województwa pomorskiego pod numerem rejestru A Obiekt nr 7 jest własnością Skarbu Państwa a użytkownikiem wieczystym jest Akademia Marynarki Wojennej im. Boh. Westerplatte w Gdyni, Gdynia ul.śmidowicza 69, która jednocześnie jest zarządcą i użytkownikiem obiektu. Dojazd do obiektu nr 7 prowadzi od ulicy Grudzińskiego oraz przez bramę przejazdową na dziedziniec wewnętrzny uczelni. Wejście główne do budynku nr 7 prowadzi od dziedzińca wewnętrznego uczelni. Wejście do piwnicy od strony bramy wjazdowej, wejście do auli od strony ulicy Grudzińskiego, a dodatkowe wyjście ewakuacyjne z auli od strony bramy wjazdowej. Ponadto obiekt nr 7 jest skomunikowany wewnętrznymi korytarzami z przylegającymi budynkami szkoleniowymi nr 9 i 10. Dojścia i dojazdy do budynku mają nawierzchnie utwardzone, tj. asfaltowe, kostki betonowe lub płyty chodnikowe. Przy budynku nie występują miejsca postojowe. Obiekt nie jest monitorowany całodobowo, ale jest nadzorowany pośrednio przez pracowników ochrony uczelni oraz służbę oficera dyżurnego uczelni, którego siedziba znajduje się na parterze w budynku nr Warunki budowlano-instalacyjne i ich stan techniczny Konstrukcja budynku nr 7 jest wykonana w technologii tradycyjnej, tj. konstrukcja ścian nośnych, zewnętrznych i działowych murowana, z cegły pełnej, wzmocniona konstrukcją słupową żelbetową. Stropy betonowe typu Ackermana na ścianach murowanych lub podciągach konstrukcji żelbetowej. Konstrukcja dachu zasadniczej części budynku jest drewniana na płycie stropowej żelbetowej nad poddaszem, a dach jest pokryty dachówką ceramiczną. Nad aulą oraz w planetarium zastosowano stropodach żelbetowy pokryty papą termozgrzewalną. Konstrukcja klatek schodowych żelbetowa. Wystrój wnętrz i dróg komunikacji z materiałów niepalnych, przy czym występują elementy ozdobne lub użytkowe wykonane z materiałów palnych, określone w treści ekspertyzy. Budynek jest w dobrym stanie technicznym. W czasie eksploatacji był poddawany bieżącym remontom i adaptacjom, w celu dostosowania pomieszczeń do określonej funkcji. Z uwagi na zaliczenie obiektu do grupy obiektów 4

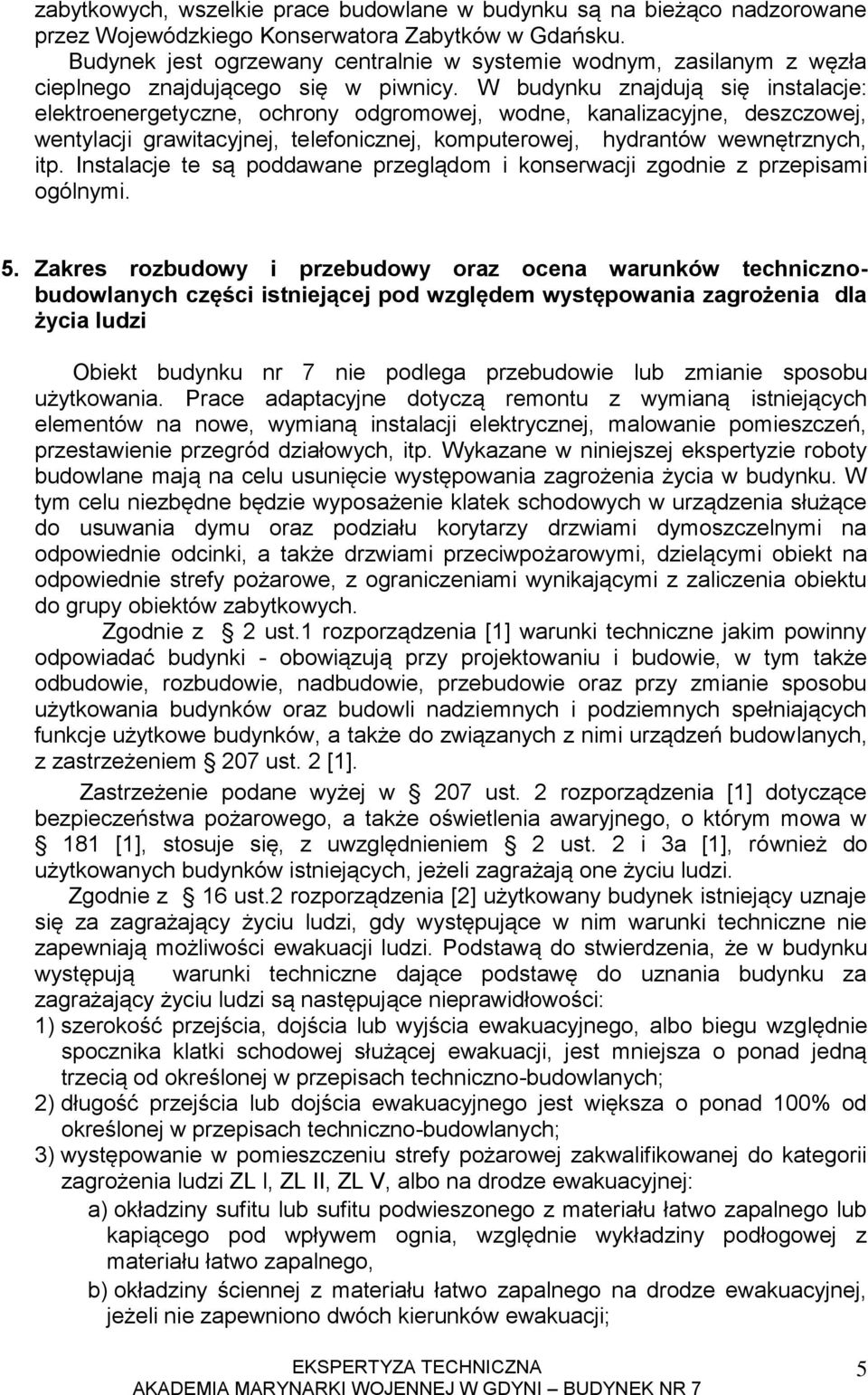

5 zabytkowych, wszelkie prace budowlane w budynku są na bieżąco nadzorowane przez Wojewódzkiego Konserwatora Zabytków w Gdańsku. Budynek jest ogrzewany centralnie w systemie wodnym, zasilanym z węzła cieplnego znajdującego się w piwnicy. W budynku znajdują się instalacje: elektroenergetyczne, ochrony odgromowej, wodne, kanalizacyjne, deszczowej, wentylacji grawitacyjnej, telefonicznej, komputerowej, hydrantów wewnętrznych, itp. Instalacje te są poddawane przeglądom i konserwacji zgodnie z przepisami ogólnymi. 5. Zakres rozbudowy i przebudowy oraz ocena warunków technicznobudowlanych części istniejącej pod względem występowania zagrożenia dla życia ludzi Obiekt budynku nr 7 nie podlega przebudowie lub zmianie sposobu użytkowania. Prace adaptacyjne dotyczą remontu z wymianą istniejących elementów na nowe, wymianą instalacji elektrycznej, malowanie pomieszczeń, przestawienie przegród działowych, itp. Wykazane w niniejszej ekspertyzie roboty budowlane mają na celu usunięcie występowania zagrożenia życia w budynku. W tym celu niezbędne będzie wyposażenie klatek schodowych w urządzenia służące do usuwania dymu oraz podziału korytarzy drzwiami dymoszczelnymi na odpowiednie odcinki, a także drzwiami przeciwpożarowymi, dzielącymi obiekt na odpowiednie strefy pożarowe, z ograniczeniami wynikającymi z zaliczenia obiektu do grupy obiektów zabytkowych. Zgodnie z 2 ust.1 rozporządzenia [1] warunki techniczne jakim powinny odpowiadać budynki - obowiązują przy projektowaniu i budowie, w tym także odbudowie, rozbudowie, nadbudowie, przebudowie oraz przy zmianie sposobu użytkowania budynków oraz budowli nadziemnych i podziemnych spełniających funkcje użytkowe budynków, a także do związanych z nimi urządzeń budowlanych, z zastrzeżeniem 207 ust. 2 [1]. Zastrzeżenie podane wyżej w 207 ust. 2 rozporządzenia [1] dotyczące bezpieczeństwa pożarowego, a także oświetlenia awaryjnego, o którym mowa w 181 [1], stosuje się, z uwzględnieniem 2 ust. 2 i 3a [1], również do użytkowanych budynków istniejących, jeżeli zagrażają one życiu ludzi. Zgodnie z 16 ust.2 rozporządzenia [2] użytkowany budynek istniejący uznaje się za zagrażający życiu ludzi, gdy występujące w nim warunki techniczne nie zapewniają możliwości ewakuacji ludzi. Podstawą do stwierdzenia, że w budynku występują warunki techniczne dające podstawę do uznania budynku za zagrażający życiu ludzi są następujące nieprawidłowości: 1) szerokość przejścia, dojścia lub wyjścia ewakuacyjnego, albo biegu względnie spocznika klatki schodowej służącej ewakuacji, jest mniejsza o ponad jedną trzecią od określonej w przepisach techniczno-budowlanych; 2) długość przejścia lub dojścia ewakuacyjnego jest większa o ponad 100% od określonej w przepisach techniczno-budowlanych; 3) występowanie w pomieszczeniu strefy pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL l, ZL II, ZL V, albo na drodze ewakuacyjnej: a) okładziny sufitu lub sufitu podwieszonego z materiału łatwo zapalnego lub kapiącego pod wpływem ognia, względnie wykładziny podłogowej z materiału łatwo zapalnego, b) okładziny ściennej z materiału łatwo zapalnego na drodze ewakuacyjnej, jeżeli nie zapewniono dwóch kierunków ewakuacji; 5

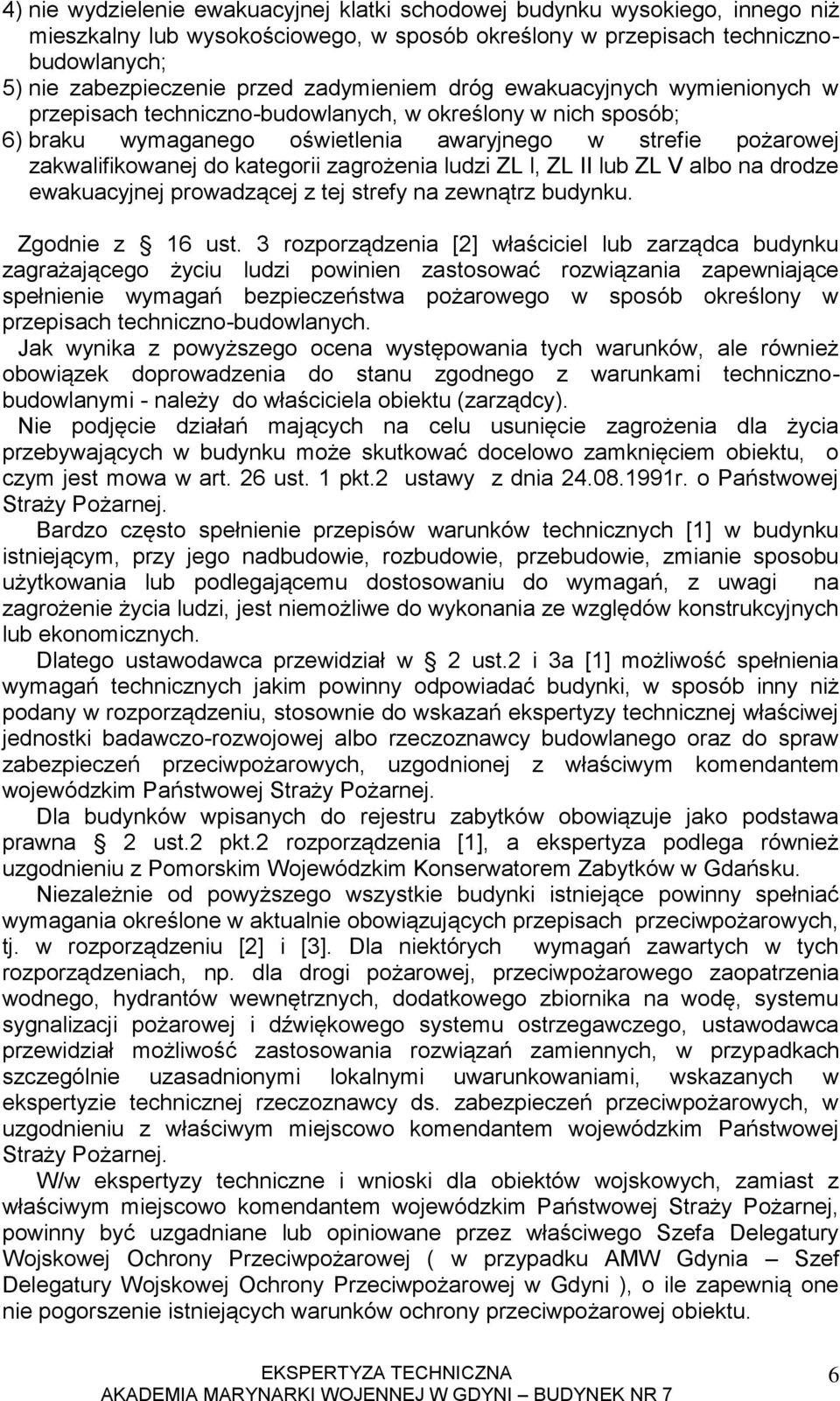

6 4) nie wydzielenie ewakuacyjnej klatki schodowej budynku wysokiego, innego niż mieszkalny lub wysokościowego, w sposób określony w przepisach technicznobudowlanych; 5) nie zabezpieczenie przed zadymieniem dróg ewakuacyjnych wymienionych w przepisach techniczno-budowlanych, w określony w nich sposób; 6) braku wymaganego oświetlenia awaryjnego w strefie pożarowej zakwalifikowanej do kategorii zagrożenia ludzi ZL l, ZL II lub ZL V albo na drodze ewakuacyjnej prowadzącej z tej strefy na zewnątrz budynku. Zgodnie z 16 ust. 3 rozporządzenia [2] właściciel lub zarządca budynku zagrażającego życiu ludzi powinien zastosować rozwiązania zapewniające spełnienie wymagań bezpieczeństwa pożarowego w sposób określony w przepisach techniczno-budowlanych. Jak wynika z powyższego ocena występowania tych warunków, ale również obowiązek doprowadzenia do stanu zgodnego z warunkami technicznobudowlanymi - należy do właściciela obiektu (zarządcy). Nie podjęcie działań mających na celu usunięcie zagrożenia dla życia przebywających w budynku może skutkować docelowo zamknięciem obiektu, o czym jest mowa w art. 26 ust. 1 pkt.2 ustawy z dnia r. o Państwowej Straży Pożarnej. Bardzo często spełnienie przepisów warunków technicznych [1] w budynku istniejącym, przy jego nadbudowie, rozbudowie, przebudowie, zmianie sposobu użytkowania lub podlegającemu dostosowaniu do wymagań, z uwagi na zagrożenie życia ludzi, jest niemożliwe do wykonania ze względów konstrukcyjnych lub ekonomicznych. Dlatego ustawodawca przewidział w 2 ust.2 i 3a [1] możliwość spełnienia wymagań technicznych jakim powinny odpowiadać budynki, w sposób inny niż podany w rozporządzeniu, stosownie do wskazań ekspertyzy technicznej właściwej jednostki badawczo-rozwojowej albo rzeczoznawcy budowlanego oraz do spraw zabezpieczeń przeciwpożarowych, uzgodnionej z właściwym komendantem wojewódzkim Państwowej Straży Pożarnej. Dla budynków wpisanych do rejestru zabytków obowiązuje jako podstawa prawna 2 ust.2 pkt.2 rozporządzenia [1], a ekspertyza podlega również uzgodnieniu z Pomorskim Wojewódzkim Konserwatorem Zabytków w Gdańsku. Niezależnie od powyższego wszystkie budynki istniejące powinny spełniać wymagania określone w aktualnie obowiązujących przepisach przeciwpożarowych, tj. w rozporządzeniu [2] i [3]. Dla niektórych wymagań zawartych w tych rozporządzeniach, np. dla drogi pożarowej, przeciwpożarowego zaopatrzenia wodnego, hydrantów wewnętrznych, dodatkowego zbiornika na wodę, systemu sygnalizacji pożarowej i dźwiękowego systemu ostrzegawczego, ustawodawca przewidział możliwość zastosowania rozwiązań zamiennych, w przypadkach szczególnie uzasadnionymi lokalnymi uwarunkowaniami, wskazanych w ekspertyzie technicznej rzeczoznawcy ds. zabezpieczeń przeciwpożarowych, w uzgodnieniu z właściwym miejscowo komendantem wojewódzkim Państwowej Straży Pożarnej. W/w ekspertyzy techniczne i wnioski dla obiektów wojskowych, zamiast z właściwym miejscowo komendantem wojewódzkim Państwowej Straży Pożarnej, powinny być uzgadniane lub opiniowane przez właściwego Szefa Delegatury Wojskowej Ochrony Przeciwpożarowej ( w przypadku AMW Gdynia Szef Delegatury Wojskowej Ochrony Przeciwpożarowej w Gdyni ), o ile zapewnią one nie pogorszenie istniejących warunków ochrony przeciwpożarowej obiektu. 6

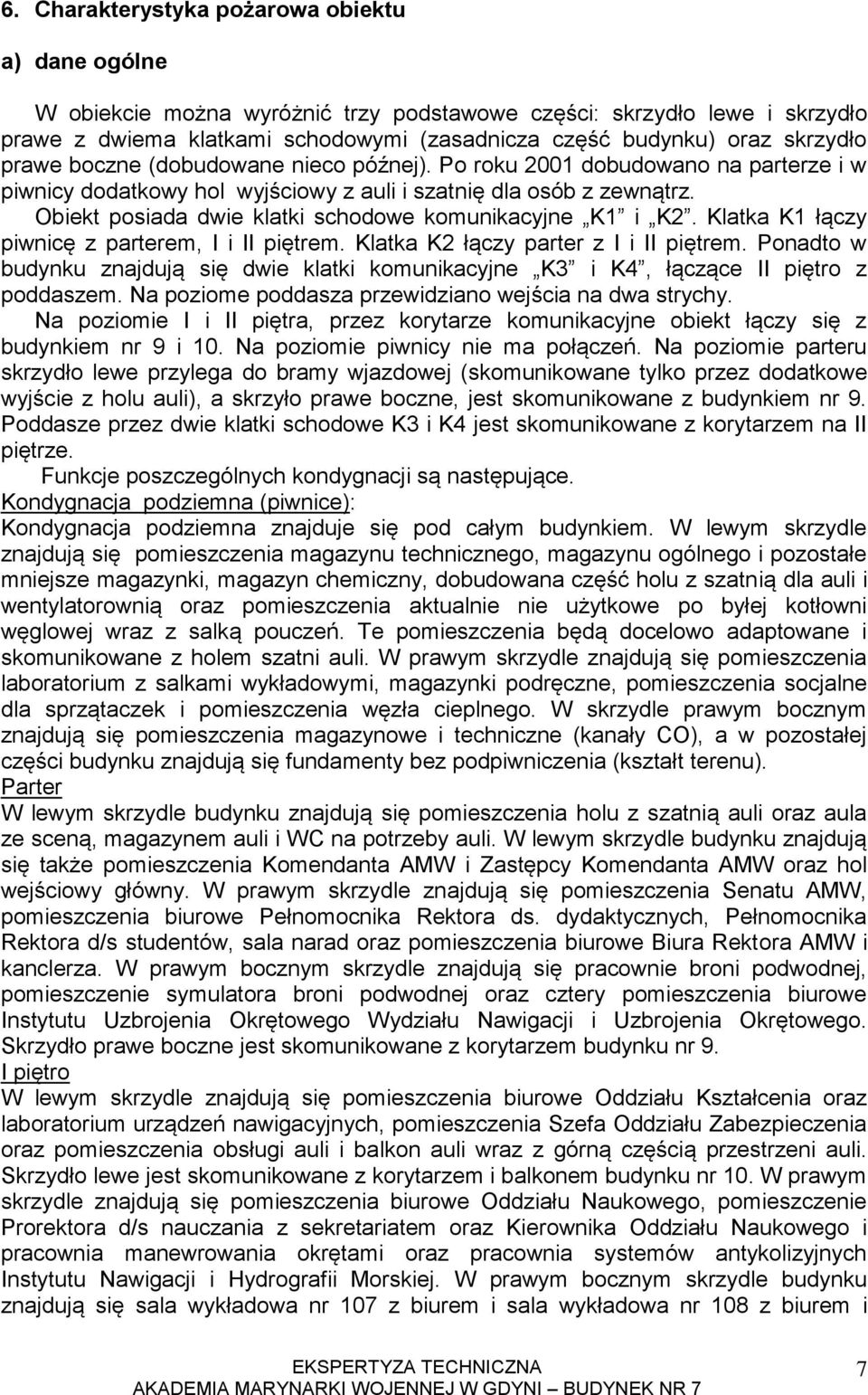

7 6. Charakterystyka pożarowa obiektu a) dane ogólne W obiekcie można wyróżnić trzy podstawowe części: skrzydło lewe i skrzydło prawe z dwiema klatkami schodowymi (zasadnicza część budynku) oraz skrzydło prawe boczne (dobudowane nieco późnej). Po roku 2001 dobudowano na parterze i w piwnicy dodatkowy hol wyjściowy z auli i szatnię dla osób z zewnątrz. Obiekt posiada dwie klatki schodowe komunikacyjne K1 i K2. Klatka K1 łączy piwnicę z parterem, I i II piętrem. Klatka K2 łączy parter z I i II piętrem. Ponadto w budynku znajdują się dwie klatki komunikacyjne K3 i K4, łączące II piętro z poddaszem. Na poziome poddasza przewidziano wejścia na dwa strychy. Na poziomie I i II piętra, przez korytarze komunikacyjne obiekt łączy się z budynkiem nr 9 i 10. Na poziomie piwnicy nie ma połączeń. Na poziomie parteru skrzydło lewe przylega do bramy wjazdowej (skomunikowane tylko przez dodatkowe wyjście z holu auli), a skrzyło prawe boczne, jest skomunikowane z budynkiem nr 9. Poddasze przez dwie klatki schodowe K3 i K4 jest skomunikowane z korytarzem na II piętrze. Funkcje poszczególnych kondygnacji są następujące. Kondygnacja podziemna (piwnice): Kondygnacja podziemna znajduje się pod całym budynkiem. W lewym skrzydle znajdują się pomieszczenia magazynu technicznego, magazynu ogólnego i pozostałe mniejsze magazynki, magazyn chemiczny, dobudowana część holu z szatnią dla auli i wentylatorownią oraz pomieszczenia aktualnie nie użytkowe po byłej kotłowni węglowej wraz z salką pouczeń. Te pomieszczenia będą docelowo adaptowane i skomunikowane z holem szatni auli. W prawym skrzydle znajdują się pomieszczenia laboratorium z salkami wykładowymi, magazynki podręczne, pomieszczenia socjalne dla sprzątaczek i pomieszczenia węzła cieplnego. W skrzydle prawym bocznym znajdują się pomieszczenia magazynowe i techniczne (kanały CO), a w pozostałej części budynku znajdują się fundamenty bez podpiwniczenia (kształt terenu). Parter W lewym skrzydle budynku znajdują się pomieszczenia holu z szatnią auli oraz aula ze sceną, magazynem auli i WC na potrzeby auli. W lewym skrzydle budynku znajdują się także pomieszczenia Komendanta AMW i Zastępcy Komendanta AMW oraz hol wejściowy główny. W prawym skrzydle znajdują się pomieszczenia Senatu AMW, pomieszczenia biurowe Pełnomocnika Rektora ds. dydaktycznych, Pełnomocnika Rektora d/s studentów, sala narad oraz pomieszczenia biurowe Biura Rektora AMW i kanclerza. W prawym bocznym skrzydle znajdują się pracownie broni podwodnej, pomieszczenie symulatora broni podwodnej oraz cztery pomieszczenia biurowe Instytutu Uzbrojenia Okrętowego Wydziału Nawigacji i Uzbrojenia Okrętowego. Skrzydło prawe boczne jest skomunikowane z korytarzem budynku nr 9. I piętro W lewym skrzydle znajdują się pomieszczenia biurowe Oddziału Kształcenia oraz laboratorium urządzeń nawigacyjnych, pomieszczenia Szefa Oddziału Zabezpieczenia oraz pomieszczenia obsługi auli i balkon auli wraz z górną częścią przestrzeni auli. Skrzydło lewe jest skomunikowane z korytarzem i balkonem budynku nr 10. W prawym skrzydle znajdują się pomieszczenia biurowe Oddziału Naukowego, pomieszczenie Prorektora d/s nauczania z sekretariatem oraz Kierownika Oddziału Naukowego i pracownia manewrowania okrętami oraz pracownia systemów antykolizyjnych Instytutu Nawigacji i Hydrografii Morskiej. W prawym bocznym skrzydle budynku znajdują się sala wykładowa nr 107 z biurem i sala wykładowa nr 108 z biurem i 7

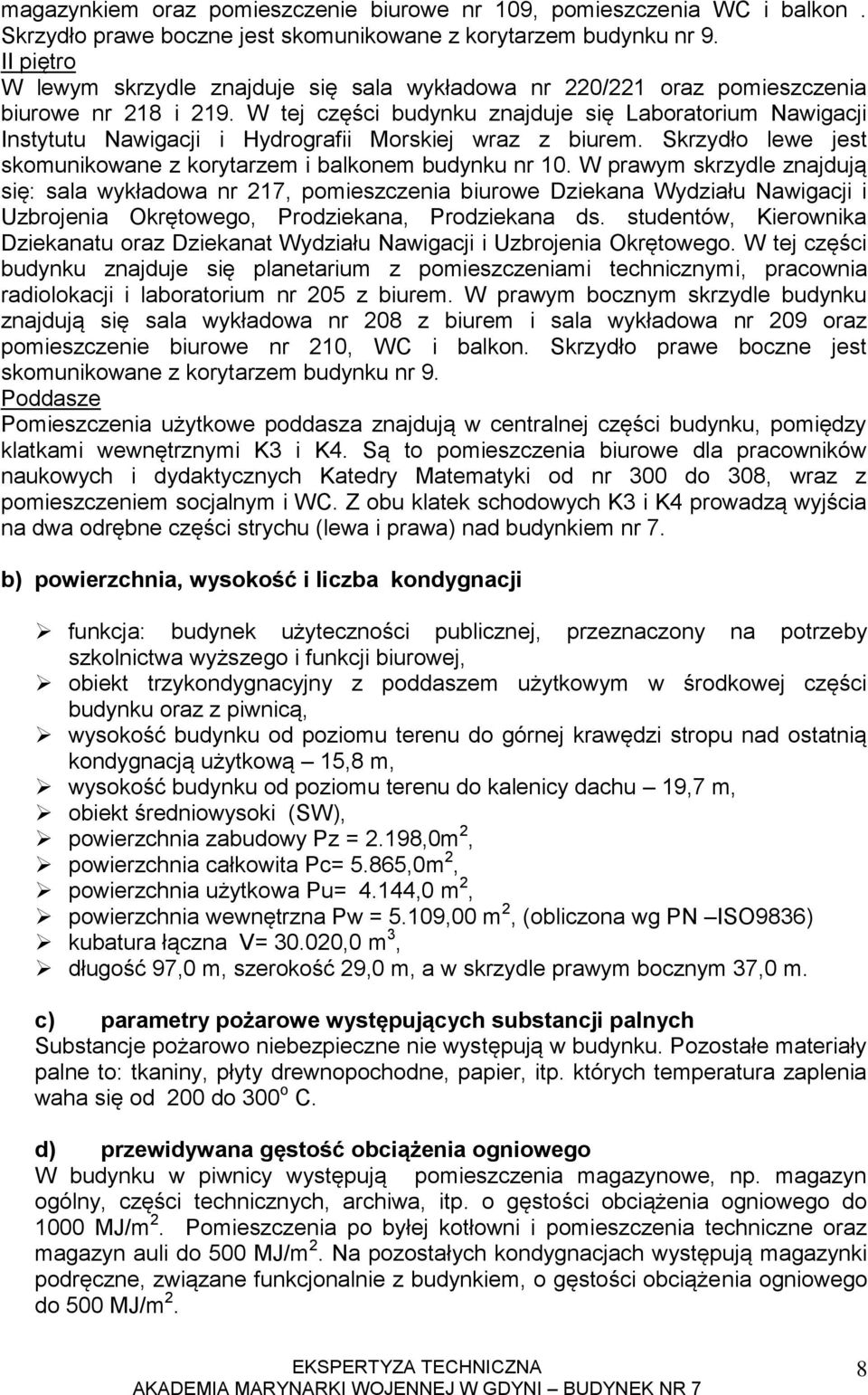

8 magazynkiem oraz pomieszczenie biurowe nr 109, pomieszczenia WC i balkon. Skrzydło prawe boczne jest skomunikowane z korytarzem budynku nr 9. II piętro W lewym skrzydle znajduje się sala wykładowa nr 220/221 oraz pomieszczenia biurowe nr 218 i 219. W tej części budynku znajduje się Laboratorium Nawigacji Instytutu Nawigacji i Hydrografii Morskiej wraz z biurem. Skrzydło lewe jest skomunikowane z korytarzem i balkonem budynku nr 10. W prawym skrzydle znajdują się: sala wykładowa nr 217, pomieszczenia biurowe Dziekana Wydziału Nawigacji i Uzbrojenia Okrętowego, Prodziekana, Prodziekana ds. studentów, Kierownika Dziekanatu oraz Dziekanat Wydziału Nawigacji i Uzbrojenia Okrętowego. W tej części budynku znajduje się planetarium z pomieszczeniami technicznymi, pracownia radiolokacji i laboratorium nr 205 z biurem. W prawym bocznym skrzydle budynku znajdują się sala wykładowa nr 208 z biurem i sala wykładowa nr 209 oraz pomieszczenie biurowe nr 210, WC i balkon. Skrzydło prawe boczne jest skomunikowane z korytarzem budynku nr 9. Poddasze Pomieszczenia użytkowe poddasza znajdują w centralnej części budynku, pomiędzy klatkami wewnętrznymi K3 i K4. Są to pomieszczenia biurowe dla pracowników naukowych i dydaktycznych Katedry Matematyki od nr 300 do 308, wraz z pomieszczeniem socjalnym i WC. Z obu klatek schodowych K3 i K4 prowadzą wyjścia na dwa odrębne części strychu (lewa i prawa) nad budynkiem nr 7. b) powierzchnia, wysokość i liczba kondygnacji funkcja: budynek użyteczności publicznej, przeznaczony na potrzeby szkolnictwa wyższego i funkcji biurowej, obiekt trzykondygnacyjny z poddaszem użytkowym w środkowej części budynku oraz z piwnicą, wysokość budynku od poziomu terenu do górnej krawędzi stropu nad ostatnią kondygnacją użytkową 15,8 m, wysokość budynku od poziomu terenu do kalenicy dachu 19,7 m, obiekt średniowysoki (SW), powierzchnia zabudowy Pz = 2.198,0m 2, powierzchnia całkowita Pc= 5.865,0m 2, powierzchnia użytkowa Pu= 4.144,0 m 2, powierzchnia wewnętrzna Pw = 5.109,00 m 2, (obliczona wg PN ISO9836) kubatura łączna V= ,0 m 3, długość 97,0 m, szerokość 29,0 m, a w skrzydle prawym bocznym 37,0 m. c) parametry pożarowe występujących substancji palnych Substancje pożarowo niebezpieczne nie występują w budynku. Pozostałe materiały palne to: tkaniny, płyty drewnopochodne, papier, itp. których temperatura zaplenia waha się od 200 do 300 o C. d) przewidywana gęstość obciążenia ogniowego W budynku w piwnicy występują pomieszczenia magazynowe, np. magazyn ogólny, części technicznych, archiwa, itp. o gęstości obciążenia ogniowego do 1000 MJ/m 2. Pomieszczenia po byłej kotłowni i pomieszczenia techniczne oraz magazyn auli do 500 MJ/m 2. Na pozostałych kondygnacjach występują magazynki podręczne, związane funkcjonalnie z budynkiem, o gęstości obciążenia ogniowego do 500 MJ/m 2. 8

9 e) ocena zagrożenia wybuchem W budynku nie występują strefy i pomieszczenia zagrożone wybuchem. f) odległość od obiektów sąsiadujących i granicy działki Wymagana odległość budynku w stosunku do innych budynków wynosi 8,0 m lub może być zastąpiona ścianą oddzielenia przeciwpożarowego w klasie REI120 odporności ogniowej. Obiekt nr 7 jest położony w kompleksie innych obiektów Akademii Marynarki Wojennej. Od północy obiekt sąsiaduje z drogą publiczna (ulica Grudzińskiego). Od wschodu jest połączony z budynkiem szkoleniowym nr 9. Od południa plac wewnętrzny AMW. Od zachodu budynek jest połączony z budynkiem szkoleniowym nr 10. Wymagana odległość 4,0m od granicy działki jest zapewniona. Teren lasu nie występuje w pobliżu. Połączenie budynku nr 7 z budynkami nr 9 i 10 odbywa się przez ściany murowane o grubości od 50 do 60cm, spełniające wymóg klasy odporności ogniowej co najmniej RE120, ale z uwagi na otwory drzwiowe lub okienne, nie mogą być traktowane jako oddzielenia przeciwpożarowe. Zgodnie z 273 ust.1 [1] odległości między ścianami zewnętrznymi budynków położonych na jednej działce budowlanej nie ustala się, z zastrzeżeniem 249 ust. 6 [1], jeżeli łączna powierzchnia wewnętrzna tych budynków nie przekracza najmniejszej dopuszczalnej powierzchni strefy pożarowej wymaganej dla każdego ze znajdujących się na tej działce rodzajów budynków. Dopuszczalna powierzchnia wewnętrzna dla budynku nr 7 wynosi 5000m 2, a suma powierzchni wewnętrznych budynków nr 7, 9 i 10 jest znacznie większa od dopuszczalnej. Dlatego przy braku podziału na strefy pożarowe, obiekt nie spełnia wymagań w zakresie odległości między budynkami nr 9 i 10. g) kategoria zagrożenia ludzi, przewidywana liczba osób Piwnica W pomieszczeniach magazynu technicznego przebywają 2 osoby, a w pozostałych magazynkach nie przewiduje się stałego pobytu osób, a czas przebywania tych samych osób wynosi do 2 godzin na dobę. W laboratorium nr 013 może przebywać do 30 osób a w salkach wykładowych 10 i 20 osób, przy czym są to te same osoby. W pomieszczeniach socjalnych sprzątaczek 15 osób i 2 osoby. Salka pouczeń do 20 osób (do 2 godzin na dobę). W szatni i w pomieszczeniu po byłej kotłowni nie przewiduje się stałego przebywania osób. Razem w piwnicy może przebywać do 49 osób. Parter Na parterze znajduje się aula, przeznaczona jako sala wykładowa dla 168 lub maksymalnie 200 studentów. Pomimo liczby osób w auli powyżej 50, ale studentów, będących stałymi użytkownikami obiektu, mogłaby być ona zaliczona do kategorii zagrożenia ludzi ZL III. Czasami aula jest wykorzystywana jako audytorium na spotkania z udziałem osób nie tylko będących studentami AMW, ale również spoza uczelni (wykłady otwarte, sympozja naukowe, spotkania, itp.). W takim układzie można ustawić maksymalnie do 300 krzesełek bez stołów. Hal szatni i WC nie są przeznaczone na pobyt ludzi i są traktowane jako drogi ewakuacyjne. W sali senatu przewiduje się 100 miejsc siedzących. W dalszej części budynku znajdują się pomieszczenia Komendanta, Zastępcy Komendanta, Kanclerza, Pełnomocnika Rektora ds. studentów i ds. dydaktycznych, sekretariaty oraz pomieszczenia biurowe Biura Rektora. Są to pomieszczenia przeznaczone do 9

10 przebywania od 1 do 3 osób. Są też dwie salki narad do 10 i 14 osób. Łącznie w obrębie pomieszczeń biurowych i senatu może przebywać jednocześnie maksymalnie do 136 osób. W prawej bocznej części budynku znajduje się 7 pracowni broni podwodnej, a w każdej z nich maksymalnie po 5 osób. W pomieszczeniu symulatora broni podwodnej (nr 18) może znajdować się do 30 osób, a na stanowisku dowodzenia 2 osoby. W pomieszczeniach biurowych nr 16 i 19 po 1-2 osoby. Razem w obrębie tego skrzydła budynku maksymalnie 72 osoby. Razem na kondygnacji parteru może przebywać do 508 osób. I piętro W pomieszczeniach biurowych Oddziału Kształcenia, Oddziału Naukowego, Oddziału Zabezpieczenia oraz w pozostałych biurach przebywa od 1 do 2 osób. Na balkonie auli może przebywać do 50 osób. W laboratorium urządzeń nawigacyjnych do 50 osób, w pracowni manewrowania okrętami 30 osób, w pracowni nr osób, w sali wykładowej nr osób, w sali wykładowej nr osób. Razem na kondygnacji I piętra może przebywać maksymalnie do 274 osób. II piętro W pomieszczeniach biurowych Wydziału Nawigacji i Uzbrojenia Okrętowego, w dziekanacie oraz w pozostałych biurach może przebywać od 1 do 3 osób W laboratorium nawigacji (nr 200) do 40 osób, w laboratorium (nr 205) 25 osób, w planetarium 15 osób, w sali wykładowej (nr 221) -40 osób, w sali wykładowej (nr 217) 40 osób, w sali wykładowej (nr 217) 40 osób, w sali wykładowej (nr 208) 64 osoby, w sali wykładowej (nr 209) 70 osób. Razem na kondygnacji II piętra może przebywać maksymalnie do 310 osób. III piętro (poddasze) Na poddaszu znajduje się 5 pokoi dla pracowników dydaktycznych Katedry Matematyki. Są to pokoje jedno, dwu i trzyosobowe, wraz z pokojem socjalnym. Razem na poddaszu może przebywać do 10 osób. Łącznie w całym budynku szkoleniowym nr 7 może przebywać maksymalnie do 1151 osób. Jest to ilość maksymalna. Średnio w budynku przebywa do 800 osób. Budynek uczelni z racji przebywania w nim głównie stałych użytkowników, tj. studentów, wykładowców, pracowników naukowych i biurowych, z racji funkcji dydaktycznej i biurowej jest zaliczony do kategorii zagrożenia ludzi ZL III, a dla części obejmującej aulę do ZL I. Z uwagi na to, że pomieszczenia te są aktualnie w jednej strefie pożarowej, cały obiekt jest zaliczony do kategorii zagrożenia ludzi ZL I+III. Dla celów ewakuacji konieczny jest podział budynku na dwie strefy pożarowe, tj. ZL I, obejmujący aulę i pomieszczenia pomocnicze oraz ZLIII, obejmująca pozostałą część budynku. h) wymagana klasa odporności pożarowej budynku oraz klasy odporności ogniowej Zgodnie z aktualnie obowiązującymi przepisami budynki zaliczone do ZL I+III średniowysokie, powinny być wykonane w klasie odporności pożarowej B, a zastosowane elementy powinny spełniać warunek NRO (tj. nie rozprzestrzeniania ognia). Wymagane i zastosowane klasy odporności ogniowej elementów w budynku są następujące : 10

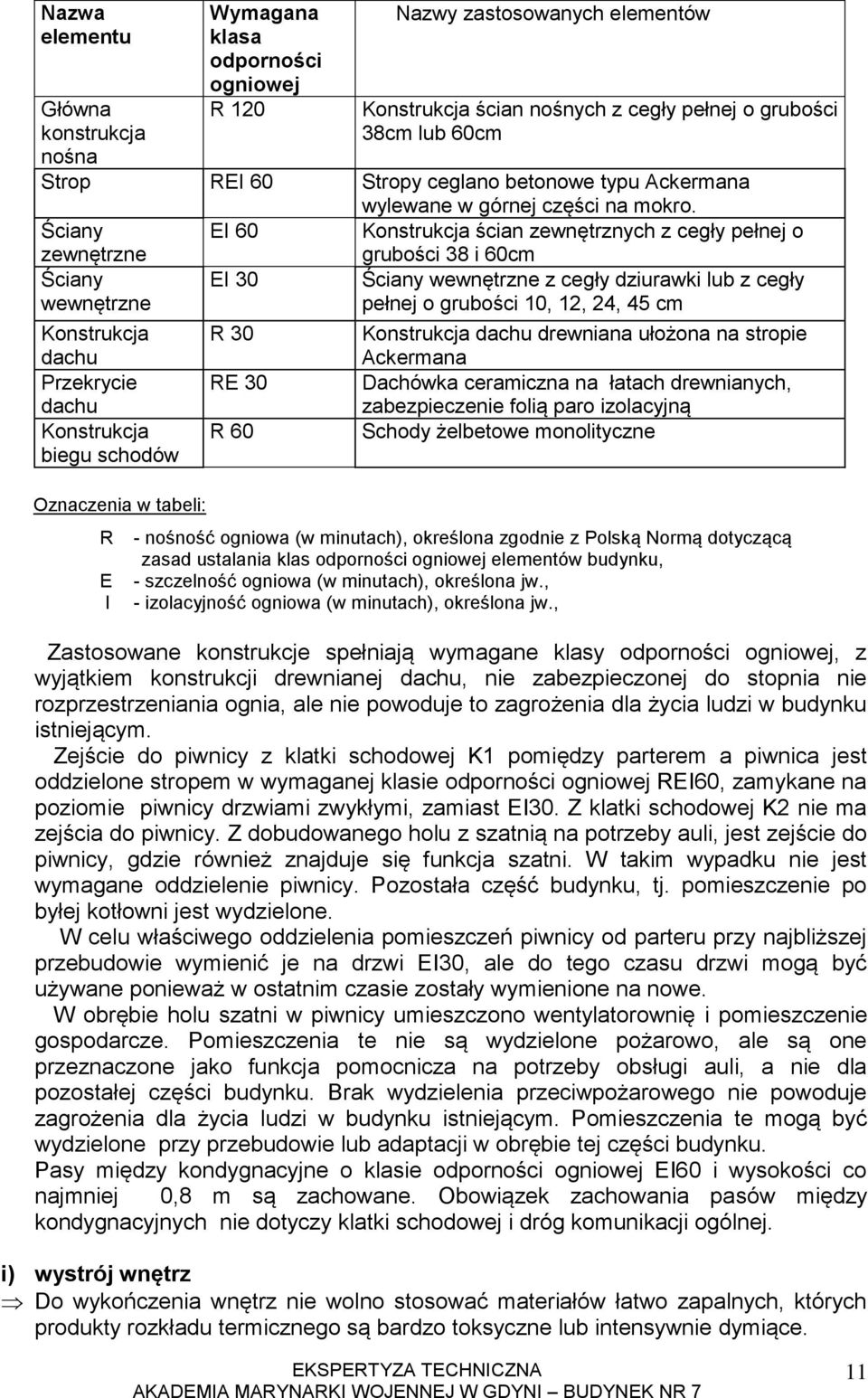

11 Nazwa elementu Główna konstrukcja nośna Wymagana klasa odporności ogniowej R 120 Nazwy zastosowanych elementów Konstrukcja ścian nośnych z cegły pełnej o grubości 38cm lub 60cm Strop REI 60 Stropy ceglano betonowe typu Ackermana wylewane w górnej części na mokro. Ściany zewnętrzne EI 60 Konstrukcja ścian zewnętrznych z cegły pełnej o grubości 38 i 60cm Ściany wewnętrzne EI 30 Ściany wewnętrzne z cegły dziurawki lub z cegły pełnej o grubości 10, 12, 24, 45 cm Konstrukcja dachu Przekrycie dachu Konstrukcja biegu schodów Oznaczenia w tabeli: R E I R 30 RE 30 R 60 Konstrukcja dachu drewniana ułożona na stropie Ackermana Dachówka ceramiczna na łatach drewnianych, zabezpieczenie folią paro izolacyjną Schody żelbetowe monolityczne - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, - szczelność ogniowa (w minutach), określona jw., - izolacyjność ogniowa (w minutach), określona jw., Zastosowane konstrukcje spełniają wymagane klasy odporności ogniowej, z wyjątkiem konstrukcji drewnianej dachu, nie zabezpieczonej do stopnia nie rozprzestrzeniania ognia, ale nie powoduje to zagrożenia dla życia ludzi w budynku istniejącym. Zejście do piwnicy z klatki schodowej K1 pomiędzy parterem a piwnica jest oddzielone stropem w wymaganej klasie odporności ogniowej REI60, zamykane na poziomie piwnicy drzwiami zwykłymi, zamiast EI30. Z klatki schodowej K2 nie ma zejścia do piwnicy. Z dobudowanego holu z szatnią na potrzeby auli, jest zejście do piwnicy, gdzie również znajduje się funkcja szatni. W takim wypadku nie jest wymagane oddzielenie piwnicy. Pozostała część budynku, tj. pomieszczenie po byłej kotłowni jest wydzielone. W celu właściwego oddzielenia pomieszczeń piwnicy od parteru przy najbliższej przebudowie wymienić je na drzwi EI30, ale do tego czasu drzwi mogą być używane ponieważ w ostatnim czasie zostały wymienione na nowe. W obrębie holu szatni w piwnicy umieszczono wentylatorownię i pomieszczenie gospodarcze. Pomieszczenia te nie są wydzielone pożarowo, ale są one przeznaczone jako funkcja pomocnicza na potrzeby obsługi auli, a nie dla pozostałej części budynku. Brak wydzielenia przeciwpożarowego nie powoduje zagrożenia dla życia ludzi w budynku istniejącym. Pomieszczenia te mogą być wydzielone przy przebudowie lub adaptacji w obrębie tej części budynku. Pasy między kondygnacyjne o klasie odporności ogniowej EI60 i wysokości co najmniej 0,8 m są zachowane. Obowiązek zachowania pasów między kondygnacyjnych nie dotyczy klatki schodowej i dróg komunikacji ogólnej. i) wystrój wnętrz Do wykończenia wnętrz nie wolno stosować materiałów łatwo zapalnych, których produkty rozkładu termicznego są bardzo toksyczne lub intensywnie dymiące. 11

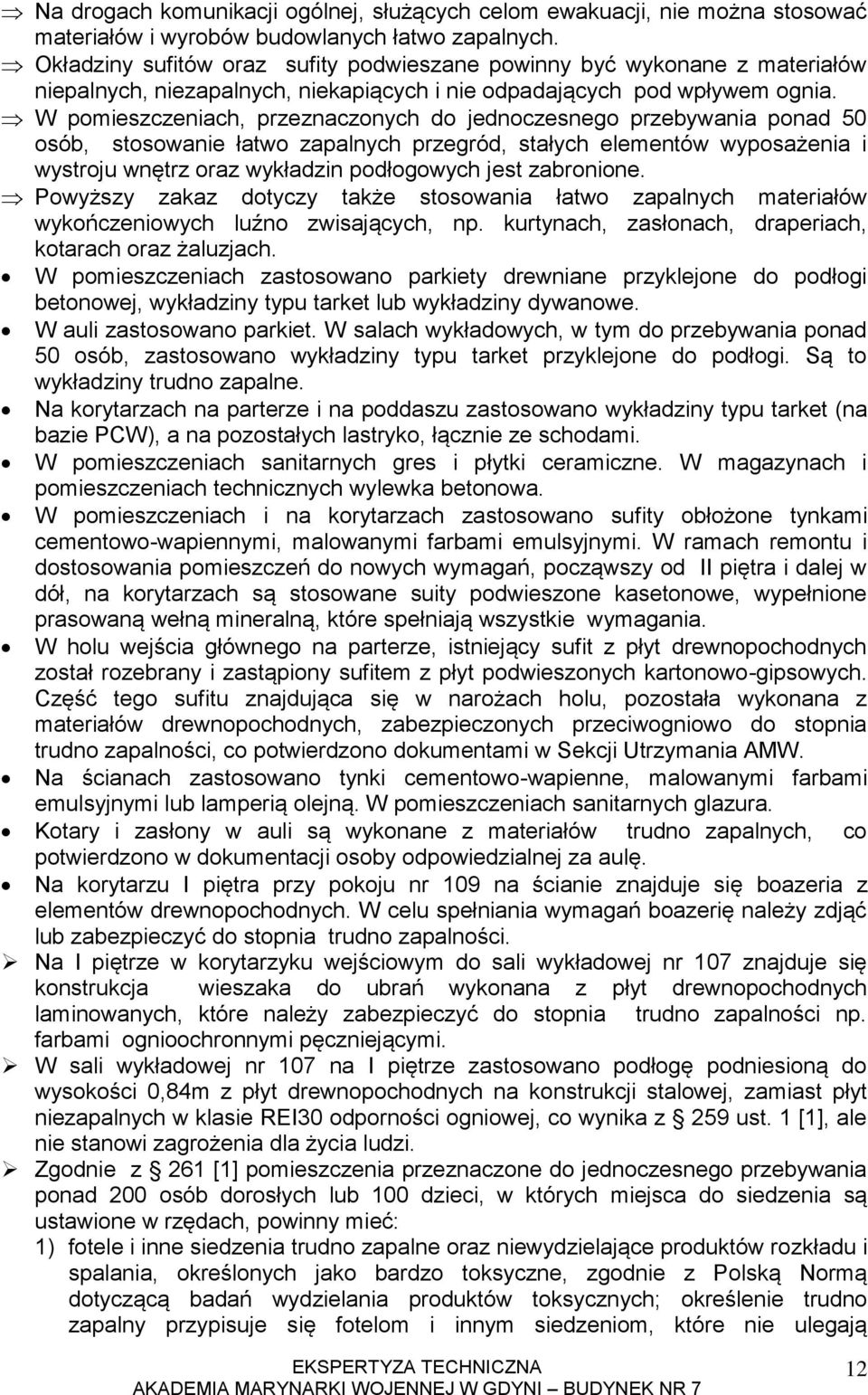

12 Na drogach komunikacji ogólnej, służących celom ewakuacji, nie można stosować materiałów i wyrobów budowlanych łatwo zapalnych. Okładziny sufitów oraz sufity podwieszane powinny być wykonane z materiałów niepalnych, niezapalnych, niekapiących i nie odpadających pod wpływem ognia. W pomieszczeniach, przeznaczonych do jednoczesnego przebywania ponad 50 osób, stosowanie łatwo zapalnych przegród, stałych elementów wyposażenia i wystroju wnętrz oraz wykładzin podłogowych jest zabronione. Powyższy zakaz dotyczy także stosowania łatwo zapalnych materiałów wykończeniowych luźno zwisających, np. kurtynach, zasłonach, draperiach, kotarach oraz żaluzjach. W pomieszczeniach zastosowano parkiety drewniane przyklejone do podłogi betonowej, wykładziny typu tarket lub wykładziny dywanowe. W auli zastosowano parkiet. W salach wykładowych, w tym do przebywania ponad 50 osób, zastosowano wykładziny typu tarket przyklejone do podłogi. Są to wykładziny trudno zapalne. Na korytarzach na parterze i na poddaszu zastosowano wykładziny typu tarket (na bazie PCW), a na pozostałych lastryko, łącznie ze schodami. W pomieszczeniach sanitarnych gres i płytki ceramiczne. W magazynach i pomieszczeniach technicznych wylewka betonowa. W pomieszczeniach i na korytarzach zastosowano sufity obłożone tynkami cementowo-wapiennymi, malowanymi farbami emulsyjnymi. W ramach remontu i dostosowania pomieszczeń do nowych wymagań, począwszy od II piętra i dalej w dół, na korytarzach są stosowane suity podwieszone kasetonowe, wypełnione prasowaną wełną mineralną, które spełniają wszystkie wymagania. W holu wejścia głównego na parterze, istniejący sufit z płyt drewnopochodnych został rozebrany i zastąpiony sufitem z płyt podwieszonych kartonowo-gipsowych. Część tego sufitu znajdująca się w narożach holu, pozostała wykonana z materiałów drewnopochodnych, zabezpieczonych przeciwogniowo do stopnia trudno zapalności, co potwierdzono dokumentami w Sekcji Utrzymania AMW. Na ścianach zastosowano tynki cementowo-wapienne, malowanymi farbami emulsyjnymi lub lamperią olejną. W pomieszczeniach sanitarnych glazura. Kotary i zasłony w auli są wykonane z materiałów trudno zapalnych, co potwierdzono w dokumentacji osoby odpowiedzialnej za aulę. Na korytarzu I piętra przy pokoju nr 109 na ścianie znajduje się boazeria z elementów drewnopochodnych. W celu spełniania wymagań boazerię należy zdjąć lub zabezpieczyć do stopnia trudno zapalności. Na I piętrze w korytarzyku wejściowym do sali wykładowej nr 107 znajduje się konstrukcja wieszaka do ubrań wykonana z płyt drewnopochodnych laminowanych, które należy zabezpieczyć do stopnia trudno zapalności np. farbami ognioochronnymi pęczniejącymi. W sali wykładowej nr 107 na I piętrze zastosowano podłogę podniesioną do wysokości 0,84m z płyt drewnopochodnych na konstrukcji stalowej, zamiast płyt niezapalnych w klasie REI30 odporności ogniowej, co wynika z 259 ust. 1 [1], ale nie stanowi zagrożenia dla życia ludzi. Zgodnie z 261 [1] pomieszczenia przeznaczone do jednoczesnego przebywania ponad 200 osób dorosłych lub 100 dzieci, w których miejsca do siedzenia są ustawione w rzędach, powinny mieć: 1) fotele i inne siedzenia trudno zapalne oraz niewydzielające produktów rozkładu i spalania, określonych jako bardzo toksyczne, zgodnie z Polską Normą dotyczącą badań wydzielania produktów toksycznych; określenie trudno zapalny przypisuje się fotelom i innym siedzeniom, które nie ulegają 12

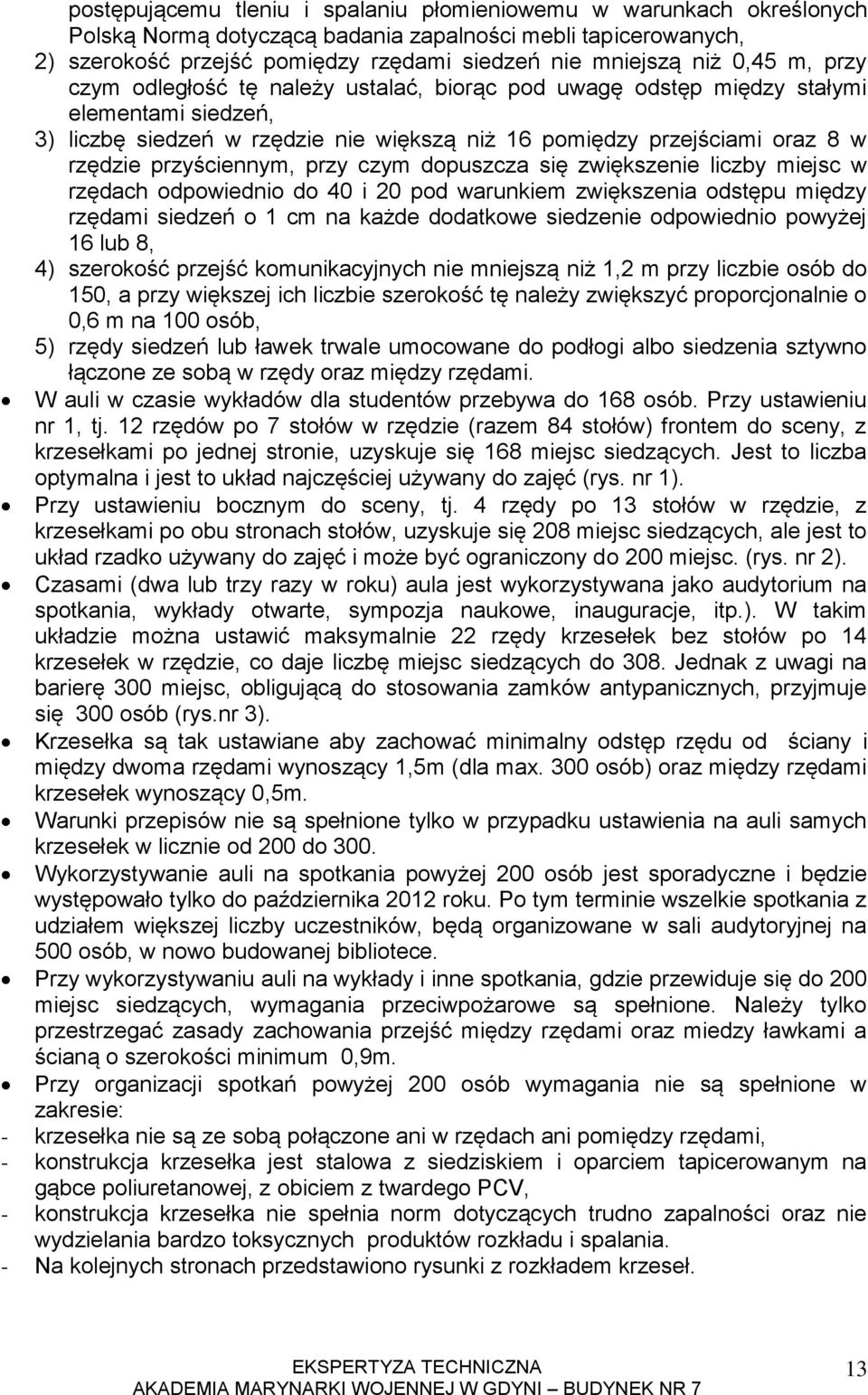

13 postępującemu tleniu i spalaniu płomieniowemu w warunkach określonych Polską Normą dotyczącą badania zapalności mebli tapicerowanych, 2) szerokość przejść pomiędzy rzędami siedzeń nie mniejszą niż 0,45 m, przy czym odległość tę należy ustalać, biorąc pod uwagę odstęp między stałymi elementami siedzeń, 3) liczbę siedzeń w rzędzie nie większą niż 16 pomiędzy przejściami oraz 8 w rzędzie przyściennym, przy czym dopuszcza się zwiększenie liczby miejsc w rzędach odpowiednio do 40 i 20 pod warunkiem zwiększenia odstępu między rzędami siedzeń o 1 cm na każde dodatkowe siedzenie odpowiednio powyżej 16 lub 8, 4) szerokość przejść komunikacyjnych nie mniejszą niż 1,2 m przy liczbie osób do 150, a przy większej ich liczbie szerokość tę należy zwiększyć proporcjonalnie o 0,6 m na 100 osób, 5) rzędy siedzeń lub ławek trwale umocowane do podłogi albo siedzenia sztywno łączone ze sobą w rzędy oraz między rzędami. W auli w czasie wykładów dla studentów przebywa do 168 osób. Przy ustawieniu nr 1, tj. 12 rzędów po 7 stołów w rzędzie (razem 84 stołów) frontem do sceny, z krzesełkami po jednej stronie, uzyskuje się 168 miejsc siedzących. Jest to liczba optymalna i jest to układ najczęściej używany do zajęć (rys. nr 1). Przy ustawieniu bocznym do sceny, tj. 4 rzędy po 13 stołów w rzędzie, z krzesełkami po obu stronach stołów, uzyskuje się 208 miejsc siedzących, ale jest to układ rzadko używany do zajęć i może być ograniczony do 200 miejsc. (rys. nr 2). Czasami (dwa lub trzy razy w roku) aula jest wykorzystywana jako audytorium na spotkania, wykłady otwarte, sympozja naukowe, inauguracje, itp.). W takim układzie można ustawić maksymalnie 22 rzędy krzesełek bez stołów po 14 krzesełek w rzędzie, co daje liczbę miejsc siedzących do 308. Jednak z uwagi na barierę 300 miejsc, obligującą do stosowania zamków antypanicznych, przyjmuje się 300 osób (rys.nr 3). Krzesełka są tak ustawiane aby zachować minimalny odstęp rzędu od ściany i między dwoma rzędami wynoszący 1,5m (dla max. 300 osób) oraz między rzędami krzesełek wynoszący 0,5m. Warunki przepisów nie są spełnione tylko w przypadku ustawienia na auli samych krzesełek w licznie od 200 do 300. Wykorzystywanie auli na spotkania powyżej 200 osób jest sporadyczne i będzie występowało tylko do października 2012 roku. Po tym terminie wszelkie spotkania z udziałem większej liczby uczestników, będą organizowane w sali audytoryjnej na 500 osób, w nowo budowanej bibliotece. Przy wykorzystywaniu auli na wykłady i inne spotkania, gdzie przewiduje się do 200 miejsc siedzących, wymagania przeciwpożarowe są spełnione. Należy tylko przestrzegać zasady zachowania przejść między rzędami oraz miedzy ławkami a ścianą o szerokości minimum 0,9m. Przy organizacji spotkań powyżej 200 osób wymagania nie są spełnione w zakresie: - krzesełka nie są ze sobą połączone ani w rzędach ani pomiędzy rzędami, - konstrukcja krzesełka jest stalowa z siedziskiem i oparciem tapicerowanym na gąbce poliuretanowej, z obiciem z twardego PCV, - konstrukcja krzesełka nie spełnia norm dotyczących trudno zapalności oraz nie wydzielania bardzo toksycznych produktów rozkładu i spalania. - Na kolejnych stronach przedstawiono rysunki z rozkładem krzeseł. 13

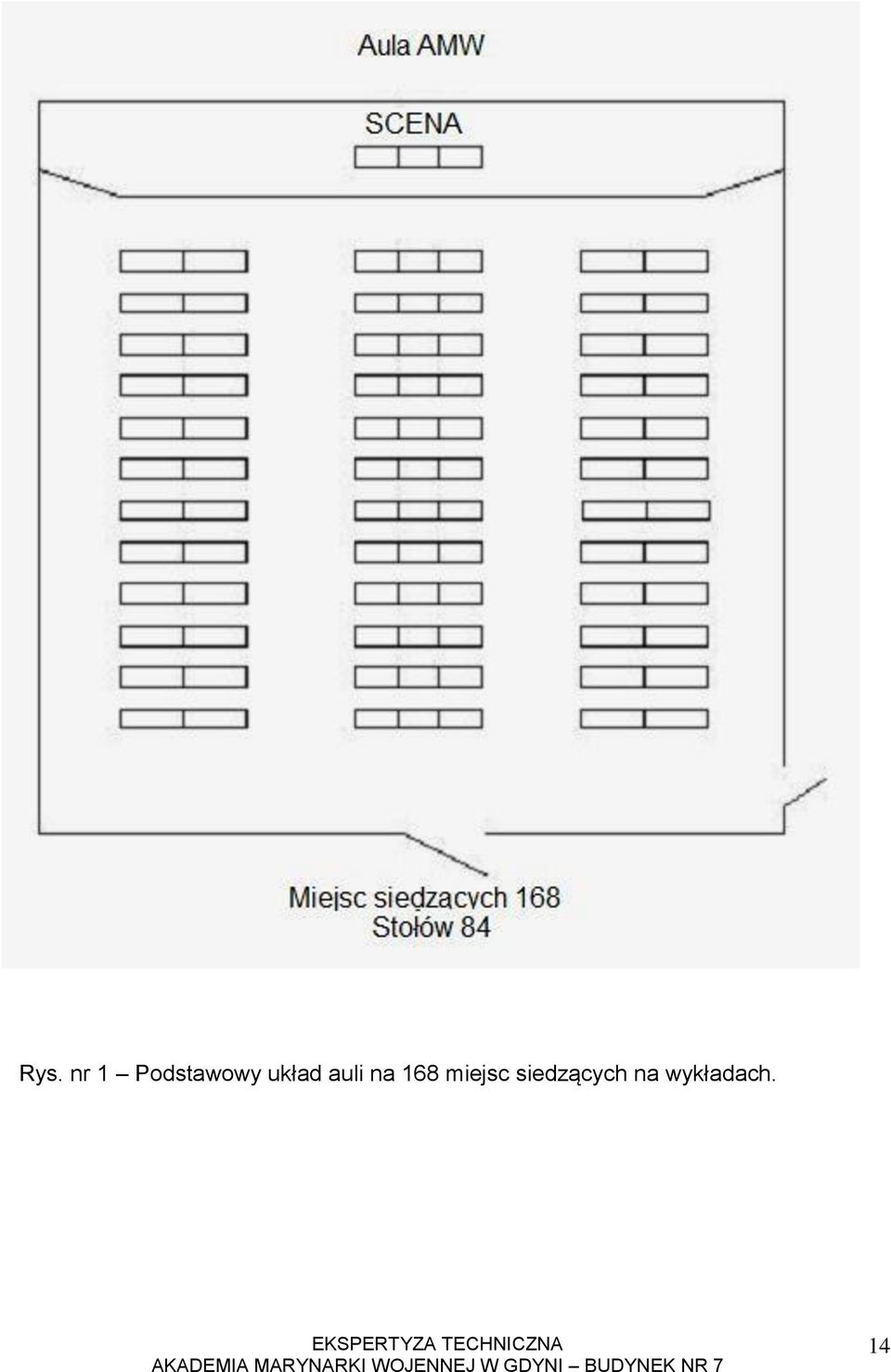

14 Rys. nr 1 Podstawowy układ auli na 168 miejsc siedzących na wykładach. 14

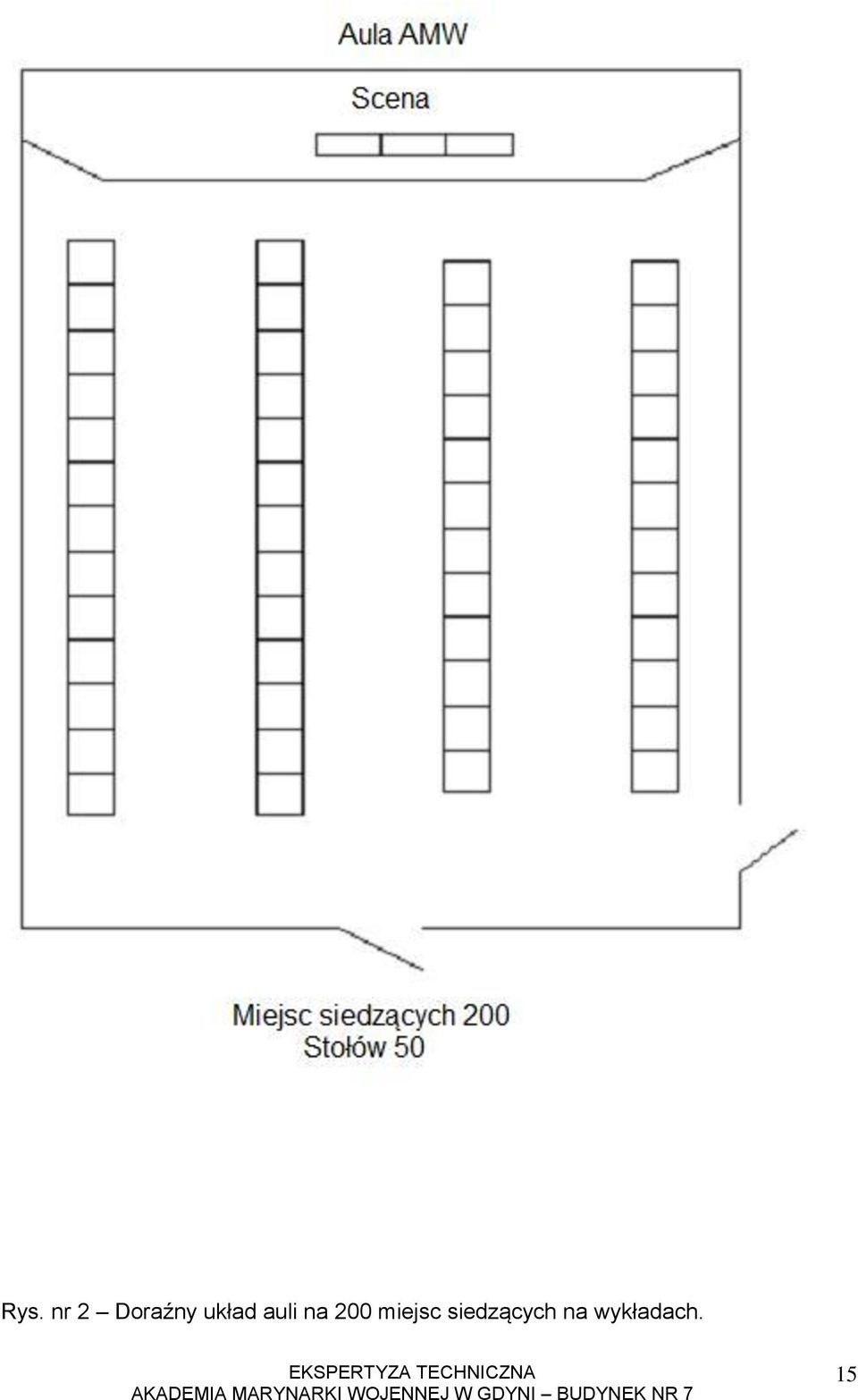

15 Rys. nr 2 Doraźny układ auli na 200 miejsc siedzących na wykładach. 15

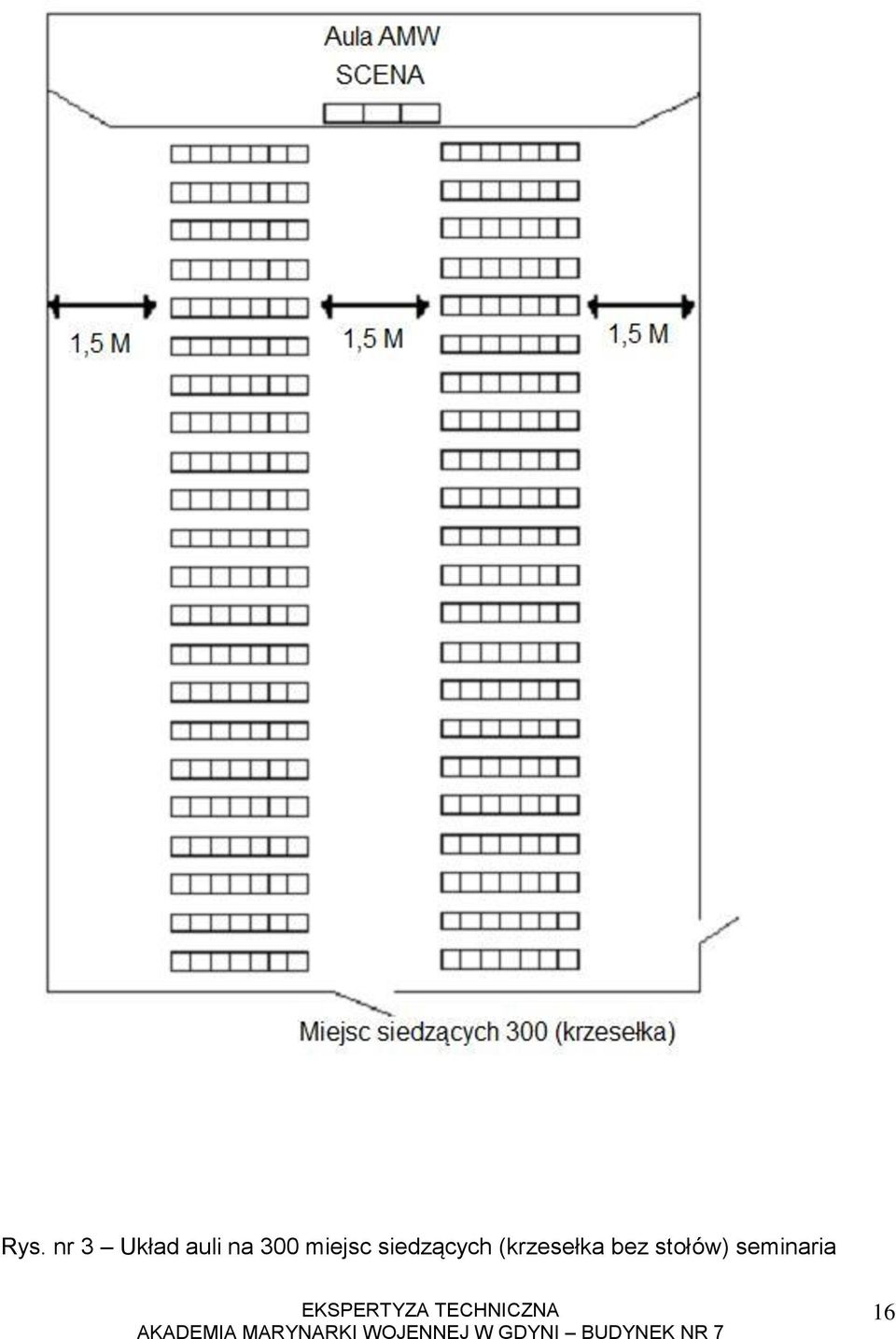

16 Rys. nr 3 Układ auli na 300 miejsc siedzących (krzesełka bez stołów) seminaria 16

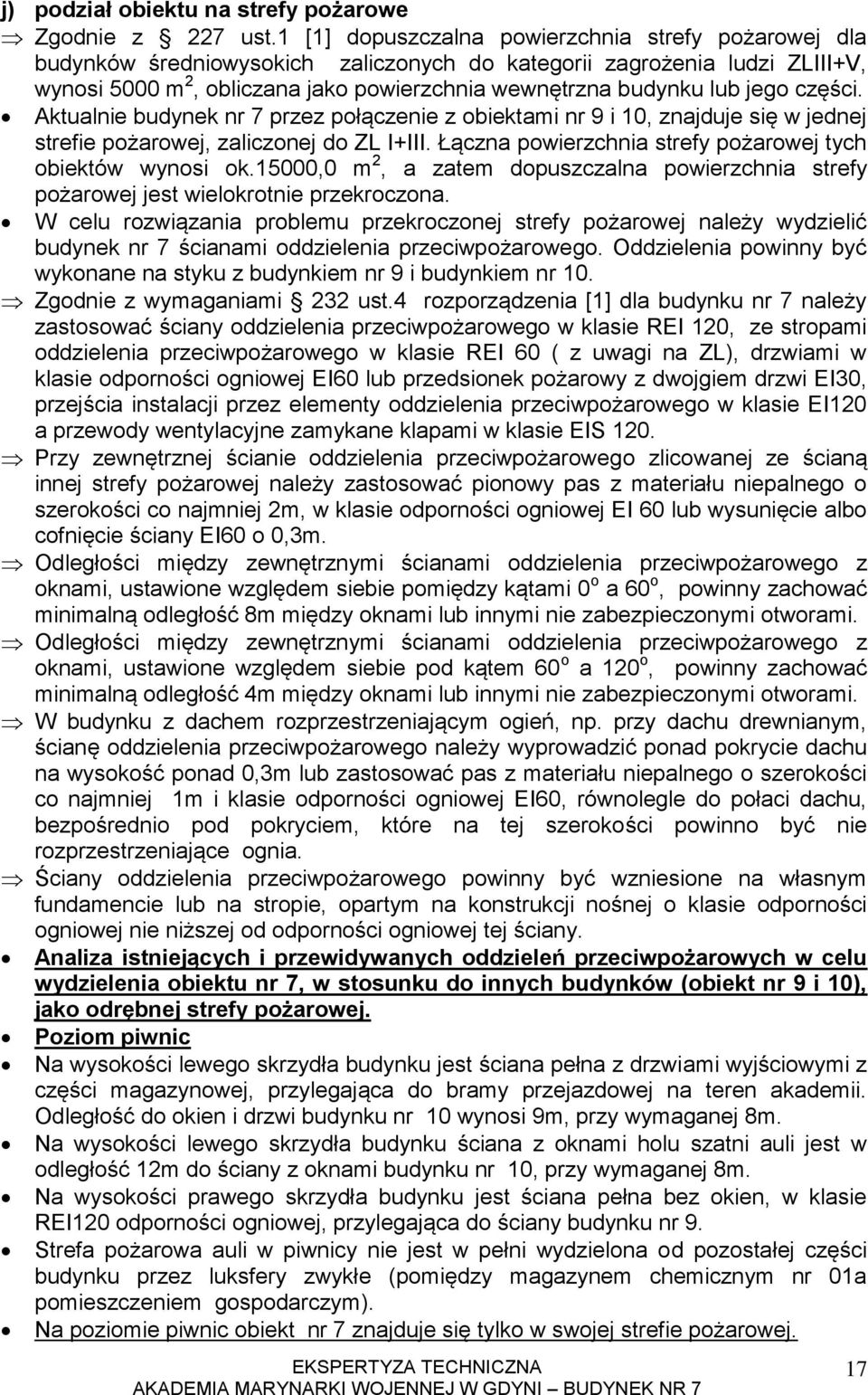

17 j) podział obiektu na strefy pożarowe Zgodnie z 227 ust.1 [1] dopuszczalna powierzchnia strefy pożarowej dla budynków średniowysokich zaliczonych do kategorii zagrożenia ludzi ZLIII+V, wynosi 5000 m 2, obliczana jako powierzchnia wewnętrzna budynku lub jego części. Aktualnie budynek nr 7 przez połączenie z obiektami nr 9 i 10, znajduje się w jednej strefie pożarowej, zaliczonej do ZL I+III. Łączna powierzchnia strefy pożarowej tych obiektów wynosi ok.15000,0 m 2, a zatem dopuszczalna powierzchnia strefy pożarowej jest wielokrotnie przekroczona. W celu rozwiązania problemu przekroczonej strefy pożarowej należy wydzielić budynek nr 7 ścianami oddzielenia przeciwpożarowego. Oddzielenia powinny być wykonane na styku z budynkiem nr 9 i budynkiem nr 10. Zgodnie z wymaganiami 232 ust.4 rozporządzenia [1] dla budynku nr 7 należy zastosować ściany oddzielenia przeciwpożarowego w klasie REI 120, ze stropami oddzielenia przeciwpożarowego w klasie REI 60 ( z uwagi na ZL), drzwiami w klasie odporności ogniowej EI60 lub przedsionek pożarowy z dwojgiem drzwi EI30, przejścia instalacji przez elementy oddzielenia przeciwpożarowego w klasie EI120 a przewody wentylacyjne zamykane klapami w klasie EIS 120. Przy zewnętrznej ścianie oddzielenia przeciwpożarowego zlicowanej ze ścianą innej strefy pożarowej należy zastosować pionowy pas z materiału niepalnego o szerokości co najmniej 2m, w klasie odporności ogniowej EI 60 lub wysunięcie albo cofnięcie ściany EI60 o 0,3m. Odległości między zewnętrznymi ścianami oddzielenia przeciwpożarowego z oknami, ustawione względem siebie pomiędzy kątami 0 o a 60 o, powinny zachować minimalną odległość 8m między oknami lub innymi nie zabezpieczonymi otworami. Odległości między zewnętrznymi ścianami oddzielenia przeciwpożarowego z oknami, ustawione względem siebie pod kątem 60 o a 120 o, powinny zachować minimalną odległość 4m między oknami lub innymi nie zabezpieczonymi otworami. W budynku z dachem rozprzestrzeniającym ogień, np. przy dachu drewnianym, ścianę oddzielenia przeciwpożarowego należy wyprowadzić ponad pokrycie dachu na wysokość ponad 0,3m lub zastosować pas z materiału niepalnego o szerokości co najmniej 1m i klasie odporności ogniowej EI60, równolegle do połaci dachu, bezpośrednio pod pokryciem, które na tej szerokości powinno być nie rozprzestrzeniające ognia. Ściany oddzielenia przeciwpożarowego powinny być wzniesione na własnym fundamencie lub na stropie, opartym na konstrukcji nośnej o klasie odporności ogniowej nie niższej od odporności ogniowej tej ściany. Analiza istniejących i przewidywanych oddzieleń przeciwpożarowych w celu wydzielenia obiektu nr 7, w stosunku do innych budynków (obiekt nr 9 i 10), jako odrębnej strefy pożarowej. Poziom piwnic Na wysokości lewego skrzydła budynku jest ściana pełna z drzwiami wyjściowymi z części magazynowej, przylegająca do bramy przejazdowej na teren akademii. Odległość do okien i drzwi budynku nr 10 wynosi 9m, przy wymaganej 8m. Na wysokości lewego skrzydła budynku ściana z oknami holu szatni auli jest w odległość 12m do ściany z oknami budynku nr 10, przy wymaganej 8m. Na wysokości prawego skrzydła budynku jest ściana pełna bez okien, w klasie REI120 odporności ogniowej, przylegająca do ściany budynku nr 9. Strefa pożarowa auli w piwnicy nie jest w pełni wydzielona od pozostałej części budynku przez luksfery zwykłe (pomiędzy magazynem chemicznym nr 01a pomieszczeniem gospodarczym). Na poziomie piwnic obiekt nr 7 znajduje się tylko w swojej strefie pożarowej. 17

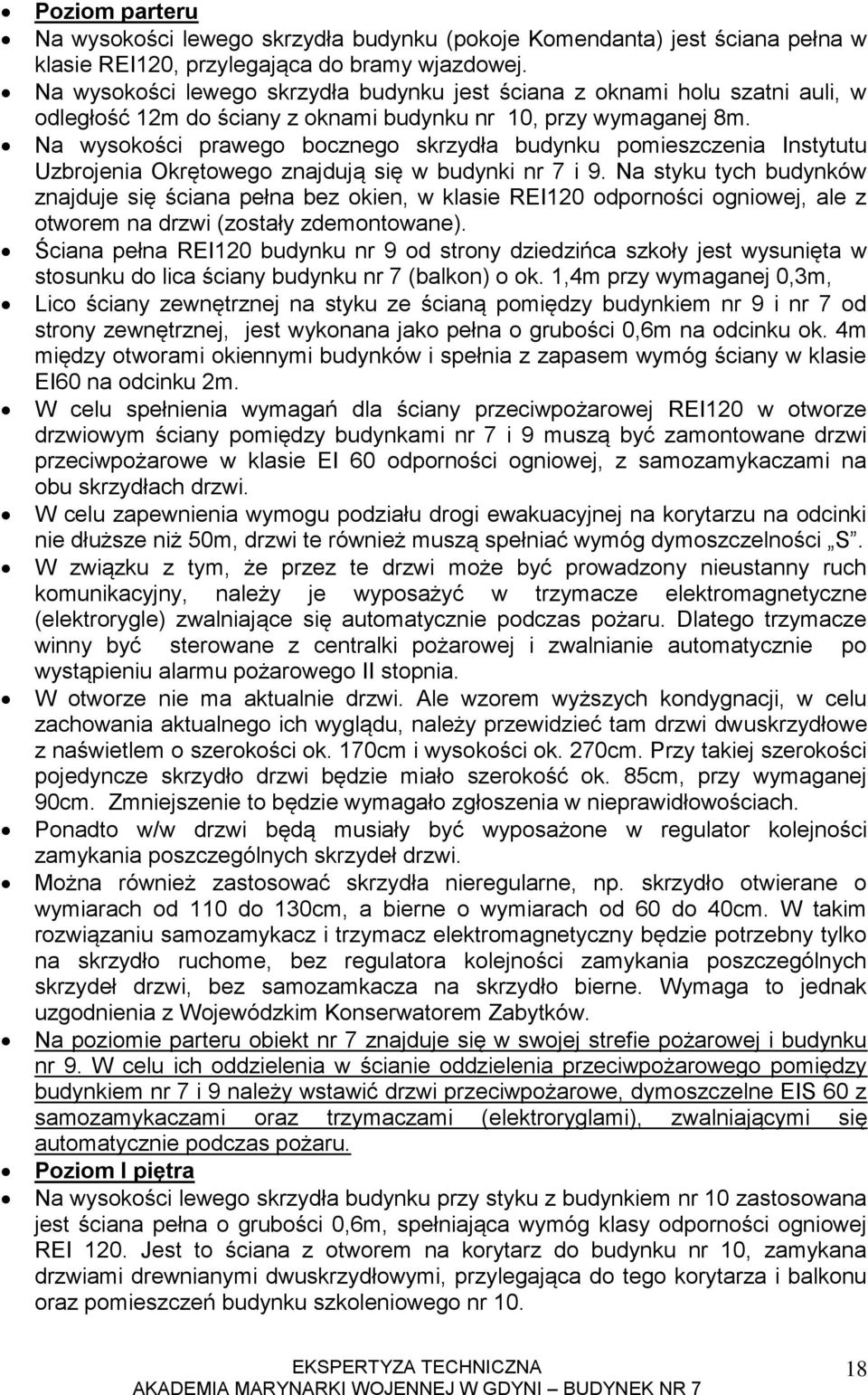

18 Poziom parteru Na wysokości lewego skrzydła budynku (pokoje Komendanta) jest ściana pełna w klasie REI120, przylegająca do bramy wjazdowej. Na wysokości lewego skrzydła budynku jest ściana z oknami holu szatni auli, w odległość 12m do ściany z oknami budynku nr 10, przy wymaganej 8m. Na wysokości prawego bocznego skrzydła budynku pomieszczenia Instytutu Uzbrojenia Okrętowego znajdują się w budynki nr 7 i 9. Na styku tych budynków znajduje się ściana pełna bez okien, w klasie REI120 odporności ogniowej, ale z otworem na drzwi (zostały zdemontowane). Ściana pełna REI120 budynku nr 9 od strony dziedzińca szkoły jest wysunięta w stosunku do lica ściany budynku nr 7 (balkon) o ok. 1,4m przy wymaganej 0,3m, Lico ściany zewnętrznej na styku ze ścianą pomiędzy budynkiem nr 9 i nr 7 od strony zewnętrznej, jest wykonana jako pełna o grubości 0,6m na odcinku ok. 4m między otworami okiennymi budynków i spełnia z zapasem wymóg ściany w klasie EI60 na odcinku 2m. W celu spełnienia wymagań dla ściany przeciwpożarowej REI120 w otworze drzwiowym ściany pomiędzy budynkami nr 7 i 9 muszą być zamontowane drzwi przeciwpożarowe w klasie EI 60 odporności ogniowej, z samozamykaczami na obu skrzydłach drzwi. W celu zapewnienia wymogu podziału drogi ewakuacyjnej na korytarzu na odcinki nie dłuższe niż 50m, drzwi te również muszą spełniać wymóg dymoszczelności S. W związku z tym, że przez te drzwi może być prowadzony nieustanny ruch komunikacyjny, należy je wyposażyć w trzymacze elektromagnetyczne (elektrorygle) zwalniające się automatycznie podczas pożaru. Dlatego trzymacze winny być sterowane z centralki pożarowej i zwalnianie automatycznie po wystąpieniu alarmu pożarowego II stopnia. W otworze nie ma aktualnie drzwi. Ale wzorem wyższych kondygnacji, w celu zachowania aktualnego ich wyglądu, należy przewidzieć tam drzwi dwuskrzydłowe z naświetlem o szerokości ok. 170cm i wysokości ok. 270cm. Przy takiej szerokości pojedyncze skrzydło drzwi będzie miało szerokość ok. 85cm, przy wymaganej 90cm. Zmniejszenie to będzie wymagało zgłoszenia w nieprawidłowościach. Ponadto w/w drzwi będą musiały być wyposażone w regulator kolejności zamykania poszczególnych skrzydeł drzwi. Można również zastosować skrzydła nieregularne, np. skrzydło otwierane o wymiarach od 110 do 130cm, a bierne o wymiarach od 60 do 40cm. W takim rozwiązaniu samozamykacz i trzymacz elektromagnetyczny będzie potrzebny tylko na skrzydło ruchome, bez regulatora kolejności zamykania poszczególnych skrzydeł drzwi, bez samozamkacza na skrzydło bierne. Wymaga to jednak uzgodnienia z Wojewódzkim Konserwatorem Zabytków. Na poziomie parteru obiekt nr 7 znajduje się w swojej strefie pożarowej i budynku nr 9. W celu ich oddzielenia w ścianie oddzielenia przeciwpożarowego pomiędzy budynkiem nr 7 i 9 należy wstawić drzwi przeciwpożarowe, dymoszczelne EIS 60 z samozamykaczami oraz trzymaczami (elektroryglami), zwalniającymi się automatycznie podczas pożaru. Poziom I piętra Na wysokości lewego skrzydła budynku przy styku z budynkiem nr 10 zastosowana jest ściana pełna o grubości 0,6m, spełniająca wymóg klasy odporności ogniowej REI 120. Jest to ściana z otworem na korytarz do budynku nr 10, zamykana drzwiami drewnianymi dwuskrzydłowymi, przylegająca do tego korytarza i balkonu oraz pomieszczeń budynku szkoleniowego nr

19 Ściana lewego skrzydła budynku nr 7 od strony dziedzińca i balkonu jest wysunięta na ok. 3m od lica ściany zewnętrznej budynku nr 10, przy wymaganej 0,3m. Od strony zewnętrznej (nad bramą wjazdową) jest połączona ścianą zlicowaną pełną o grubości 0,6m z budynkiem nr 10 na odcinku 1,7m (tj. pomiędzy oknami), przy zapewnieniu wysunięcia ściany 0,2m poza jej lico. Nie spełnia to wymaganego pasa o szerokości 2,0m lub wysunięcie o 0,3m. Na podstawie wiedzy technicznej można stwierdzić, że cały układ tego węzła ściany (pas ściany o grubości 0,6m i długości 1,7m oraz wysunięcie ściany poza jej lico o 0,2m na szerokości 0,5m) jest równoważny wymaganiu pasa ściany w klasie EI60 odporności ogniowej na szerokości co najmniej 2,0m, o co będzie wnioskowane w rozwiązaniach zastępczych. Na wysokości prawego bocznego skrzydła budynku nr 7, na styku z budynkiem nr 9, znajduje się ściana pełna o grubości 0,6m bez okien, w wymaganej klasie REI120 odporności ogniowej, z drzwiami drewnianymi. Ściana ta od strony dziedzińca szkoły jest wysunięta w stosunku do lica ściany budynku nr 7 (balkon) o ok. 1,4m przy wymaganej 0,3m. Od strony zewnętrznej budynku lico ściany zewnętrznej jest wykonane z cegły pełnej o grubości 0,6m na odcinku ok. 4m między otworami okiennymi budynków 7 i 9, spełniając z zapasem wymóg pasa ściany w klasie EI60 na odcinku 2m. W celu spełnienia wymagań dla ścian przeciwpożarowych REI120 na styku budynku nr 7 z budynkiem nr 10 i budynku nr 7 z budynkiem nr 9, w ścianach tych muszą być wymienione istniejące drzwi o szerokości 1,7m i wysokości 2,7m z naświetlem, na drzwi przeciwpożarowe, dymoszczelne w klasie EIS 60 odporności ogniowej, z samozamykaczami. Wymagana dymoszczelność drzwi wynika z konieczności podziału drogi ewakuacyjnej na odcinki nie dłuższe niż 50m. W związku z tym, że przez te drzwi może być prowadzony nieustanny ruch komunikacyjny, należy je wyposażyć w trzymacze elektromagnetyczne (elektrorygle) zwalniające się automatycznie podczas pożaru. Dlatego trzymacze winny być sterowane z centralki pożarowej i zwalnianie automatycznie po wystąpieniu alarmu pożarowego II stopnia. W celu zachowania aktualnego wyglądu obu drzwi, należy przewidzieć drzwi dwuskrzydłowe z naświetlem o szerokości ok. 1,7m i wysokości ok. 2,7m. Przy takiej szerokości pojedyncze skrzydło drzwi będzie miało szerokość ok. 0,85m, przy wymaganej 0,9cm. Zmniejszenie to będzie wymagało zgłoszenia w nieprawidłowościach. Ponadto w/w drzwi będą musiały być wyposażone w regulator kolejności zamykania poszczególnych skrzydeł drzwi. Można również zastosować skrzydła nieregularne, np. skrzydło otwierane o wymiarach od 1,1 do 1,3m, a bierne o wymiarach od 0,6 do 0,4m. W takim rozwiązaniu samozamykacz i trzymacz elektromagnetyczny będzie potrzebny tylko dla skrzydła ruchomego, bez regulatora kolejności zamykania poszczególnych skrzydeł drzwi i samozamykacza dla skrzydła biernego. Wymaga to jednak uzgodnienia z Wojewódzkim Konserwatorem Zabytków. Na poziomie I piętra wymagane wydzielenie obiektu nr 7 jako odrębnej strefy pożarowej będzie spełnione, pod warunkiem wymiany w ścianach oddzielenia przeciwpożarowego pomiędzy budynkiem nr 7 i 9 oraz 7 i 10 istniejących drzwi na drzwi przeciwpożarowe, dymoszczelne EIS 60 z samozamykaczami oraz trzymaczami (elektroryglami) zwalniającymi się automatycznie podczas pożaru oraz uznanie w rozwiązaniu zastępczym pasa ściany o grubości 0,6m i długości 1,7m oraz wysunięciu 0,2m, jako wymaganego pasa ściany w klasie EI60 odporności ogniowej o szerokości co najmniej 2,0m. 19

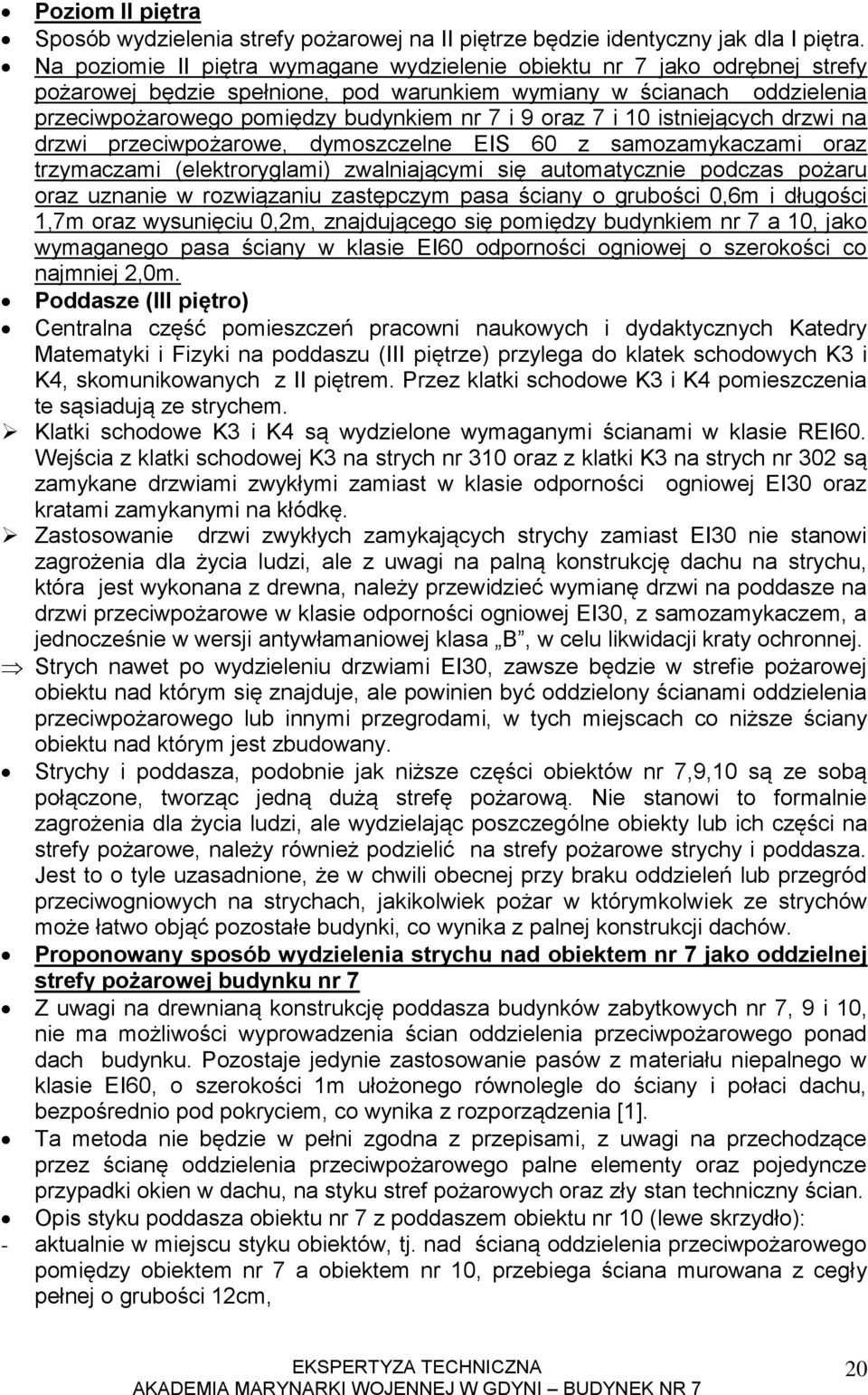

20 Poziom II piętra Sposób wydzielenia strefy pożarowej na II piętrze będzie identyczny jak dla I piętra. Na poziomie II piętra wymagane wydzielenie obiektu nr 7 jako odrębnej strefy pożarowej będzie spełnione, pod warunkiem wymiany w ścianach oddzielenia przeciwpożarowego pomiędzy budynkiem nr 7 i 9 oraz 7 i 10 istniejących drzwi na drzwi przeciwpożarowe, dymoszczelne EIS 60 z samozamykaczami oraz trzymaczami (elektroryglami) zwalniającymi się automatycznie podczas pożaru oraz uznanie w rozwiązaniu zastępczym pasa ściany o grubości 0,6m i długości 1,7m oraz wysunięciu 0,2m, znajdującego się pomiędzy budynkiem nr 7 a 10, jako wymaganego pasa ściany w klasie EI60 odporności ogniowej o szerokości co najmniej 2,0m. Poddasze (III piętro) Centralna część pomieszczeń pracowni naukowych i dydaktycznych Katedry Matematyki i Fizyki na poddaszu (III piętrze) przylega do klatek schodowych K3 i K4, skomunikowanych z II piętrem. Przez klatki schodowe K3 i K4 pomieszczenia te sąsiadują ze strychem. Klatki schodowe K3 i K4 są wydzielone wymaganymi ścianami w klasie REI60. Wejścia z klatki schodowej K3 na strych nr 310 oraz z klatki K3 na strych nr 302 są zamykane drzwiami zwykłymi zamiast w klasie odporności ogniowej EI30 oraz kratami zamykanymi na kłódkę. Zastosowanie drzwi zwykłych zamykających strychy zamiast EI30 nie stanowi zagrożenia dla życia ludzi, ale z uwagi na palną konstrukcję dachu na strychu, która jest wykonana z drewna, należy przewidzieć wymianę drzwi na poddasze na drzwi przeciwpożarowe w klasie odporności ogniowej EI30, z samozamykaczem, a jednocześnie w wersji antywłamaniowej klasa B, w celu likwidacji kraty ochronnej. Strych nawet po wydzieleniu drzwiami EI30, zawsze będzie w strefie pożarowej obiektu nad którym się znajduje, ale powinien być oddzielony ścianami oddzielenia przeciwpożarowego lub innymi przegrodami, w tych miejscach co niższe ściany obiektu nad którym jest zbudowany. Strychy i poddasza, podobnie jak niższe części obiektów nr 7,9,10 są ze sobą połączone, tworząc jedną dużą strefę pożarową. Nie stanowi to formalnie zagrożenia dla życia ludzi, ale wydzielając poszczególne obiekty lub ich części na strefy pożarowe, należy również podzielić na strefy pożarowe strychy i poddasza. Jest to o tyle uzasadnione, że w chwili obecnej przy braku oddzieleń lub przegród przeciwogniowych na strychach, jakikolwiek pożar w którymkolwiek ze strychów może łatwo objąć pozostałe budynki, co wynika z palnej konstrukcji dachów. Proponowany sposób wydzielenia strychu nad obiektem nr 7 jako oddzielnej strefy pożarowej budynku nr 7 Z uwagi na drewnianą konstrukcję poddasza budynków zabytkowych nr 7, 9 i 10, nie ma możliwości wyprowadzenia ścian oddzielenia przeciwpożarowego ponad dach budynku. Pozostaje jedynie zastosowanie pasów z materiału niepalnego w klasie EI60, o szerokości 1m ułożonego równolegle do ściany i połaci dachu, bezpośrednio pod pokryciem, co wynika z rozporządzenia [1]. Ta metoda nie będzie w pełni zgodna z przepisami, z uwagi na przechodzące przez ścianę oddzielenia przeciwpożarowego palne elementy oraz pojedyncze przypadki okien w dachu, na styku stref pożarowych oraz zły stan techniczny ścian. Opis styku poddasza obiektu nr 7 z poddaszem obiektu nr 10 (lewe skrzydło): - aktualnie w miejscu styku obiektów, tj. nad ścianą oddzielenia przeciwpożarowego pomiędzy obiektem nr 7 a obiektem nr 10, przebiega ściana murowana z cegły pełnej o grubości 12cm, 20
