RAPORT DEZYNFEKCJA WODY I ŚCIEKÓW PROMIENIAMI UV

Transkrypt

1 STERYLIZATORY UV B.C. SECURA ul. Prochowa Warszawa tel fax Nazwa urządzenia: lampy UV seria AM: od AM1 do AM15 Producent: TMA Zastosowanie: dezynfekcja wody pitnej Rodzaj systemu czyszczącego: brak Materiał: stal 304L lub 316L Wymiary: od 317x220x1110 mm do 544x445x1130 mm Zasilanie: 230 V Średnica przyłącza: od DN80 do DN300 Liczba promienników UV x moc jednostkowa: od 1x46 do 16x46 Moc przyłącza: od 160 do 2560 W Ciężar: od 96 do 280 kg Przepływ nominalny przy transmitancji T = 95%: od 18,7 do 550 m 3 /h Stopień ochrony: lampa IP66, sterowanie IP32 Okres gwarancji: 24 miesiące, na korpus 5 lat Informacje dodatkowe: do mniejszych przepływów sugerujemy serię lamp V, do większych przepływów przeznaczone są zblokowane wersje (np. po 2 lub po 3 sztuki AM15) AM30 i AM45. DREM-EKO Toruń ul. Turystyczna Toruń tel./fax biuro@dremeko.pl, 48 Nazwa urządzenia: DUV, DUV-A Producent: LIT UV Elektro Długość fali: 256 nm Zastosowanie: dezynfekcja wody do picia, wody przemysłowej, ścieków Rodzaj systemu czyszczącego: chemiczny, mechaniczny automatyczny Materiał: stal 316L Wymiary: zależne od wielkości instalacji Zasilanie: 400 VAC Średnica przyłącza: od D63 do D800 Liczba promienników UV x moc jednostkowa: ilość promienników dowolna, moce według typoszeregu, 75 W, 300 W, 350 W, 500 W, 600 W Temperatura cieczy: do 60 C Moc przyłącza: zależy od wielkości instalacji, od 75 W do kilkuset kw Ciężar: zależy od instalacji Przepływ nominalny przy transmitancji T = 95%: od 1 do m 3 /h Stopień ochrony: IP68 Okres gwarancji: 24 miesiące

2 ECONET Nazwa urządzenia: V10-V120, AM1-AM30 Producent: TMA Polska Zastosowanie: dezynfekcja wody Rodzaj systemu czyszczącego: manualny Materiał: stal kwasoodporna Wymiary: 394x90x70 mm 1670x1650x1420 mm Zasilanie: V Średnica przyłącza: DN15 (gwint) DN300/DN500 (kołnierz) Liczba promienników UV x moc jednostkowa: 1x10 W 32 amalgamatowe Żywotność promienników UV: h Temperatura cieczy: 5-45 C lub 0,5-50 C Moc przyłącza: 25 W-5120 W Ciężar: kg Przepływ nominalny przy transmitancji T = 95%: 0, m 3 /h Stopień ochrony: IP33-IP55 Okres gwarancji: 60 miesięcy (korpus ze stali), 24 miesiące (układ zasilania) Informacje dodatkowe: wydajność urządzeń obliczona dla T10 = 95% i dawki 400 J/m 2. Możliwe wykonanie z dwóch rodzajów stali: 304 L lub 316 L. Na życzenie czujnik natężenia promieniowania UV. Licznik czasu pracy (od modelu V20) EKO-Technika Nazwa urządzenia: sterylizator IAM/ W Producent: BIO-UV (Francja) Zastosowanie: dezynfekcja wody dla wodociągów komunalnych, dużych zakładów pracy Rodzaj systemu czyszczącego: manualny lub automatyczny system czyszczenia rur osłonowych (dostępny jako opcja) Materiał: stal 316L Wymiary: komora reakcji: od 952/90 mm do 1165/7273 mm (długość/średnica), szafka elektryczna: od 530x430x200 mm do 845x635x300 mm Zasilanie: V Średnica przyłącza: od DN65 do DN200 Liczba promienników UV x moc jednostkowa: od 1x120 W, do 5x270 W Żywotność promienników UV: h Ciśnienie pracy: maks. 1 MPa Moc przyłącza: od 132 do 1485 W Ciężar: od 12,5 do 53 kg Przepływ nominalny przy transmitancji T = 95%: od 8,24 do 242,34 m 3 /h Stopień ochrony: IP54 Okres gwarancji: 60 miesięcy komora reakcji, 24 miesiące sterowanie i osprzęt elektryczny Informacje dodatkowe: opcjonalnie monitor natężenia UV z wyjściem kontaktowym do podłączenia alarmu, możliwe wykonanie PN16 i PN25 Nazwa urządzenia: sterylizator AM/500W Producent: BIO-UV (Francja) Zastosowanie: dezynfekcja wody dla dużych wodociągów komunalnych Rodzaj systemu czyszczącego: manualny lub automatyczny system czyszczenia rur osłonowych standard Materiał: stal 316 L Wymiary: komora reakcji: od 2045/355 mm do 2200/711 mm (długość/średnica), szafka elektryczna: od 600x600x400 mm do 1000x800x400 mm 49 k

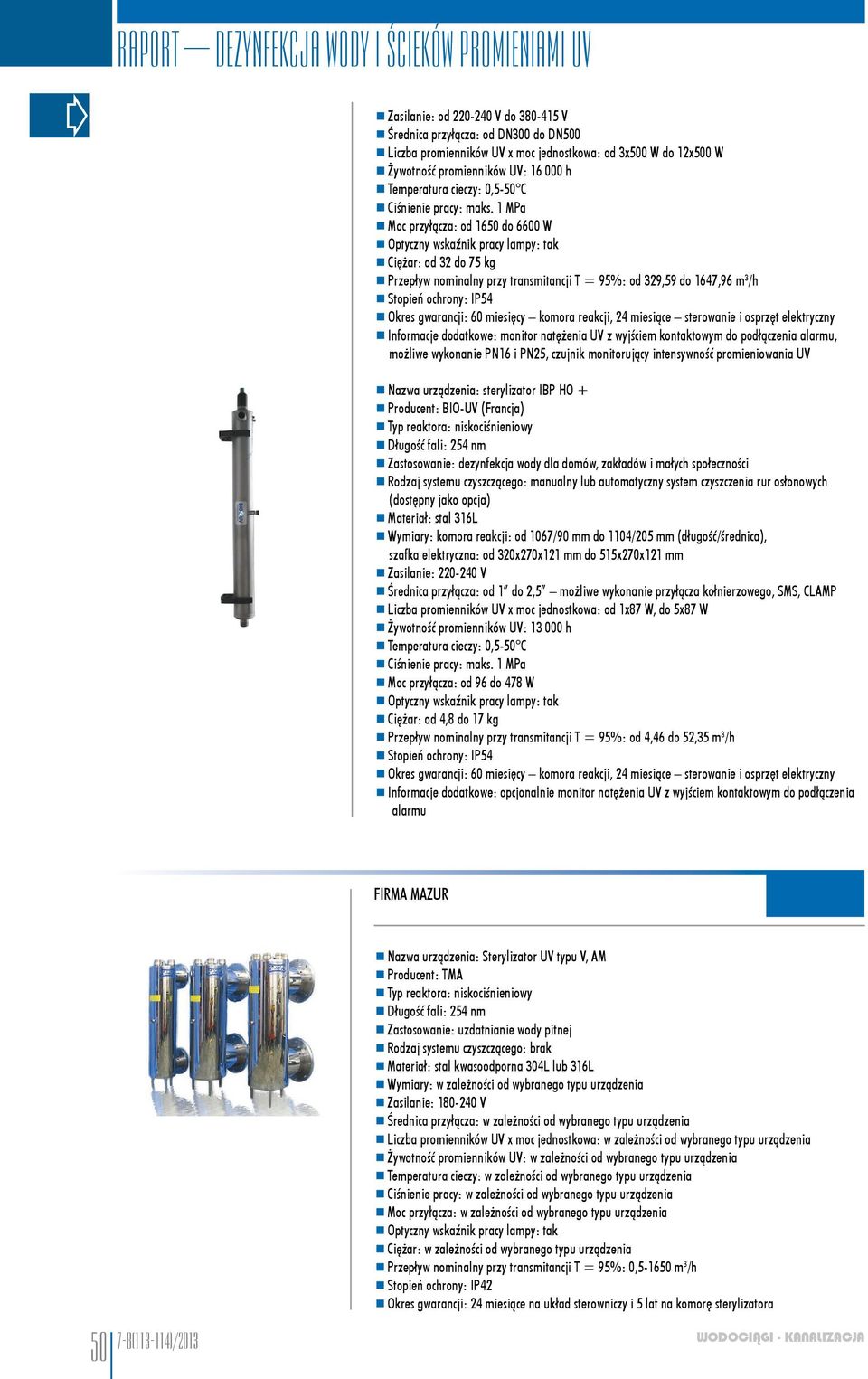

3 k RAPORT DEZYNFEKCJA WODY I ŚCIEKÓW PROMIENIAMI UV Zasilanie: od V do V Średnica przyłącza: od DN300 do DN500 Liczba promienników UV x moc jednostkowa: od 3x500 W do 12x500 W Żywotność promienników UV: h Ciśnienie pracy: maks. 1 MPa Moc przyłącza: od 1650 do 6600 W Ciężar: od 32 do 75 kg Przepływ nominalny przy transmitancji T = 95%: od 329,59 do 1647,96 m 3 /h Stopień ochrony: IP54 Okres gwarancji: 60 miesięcy komora reakcji, 24 miesiące sterowanie i osprzęt elektryczny Informacje dodatkowe: monitor natężenia UV z wyjściem kontaktowym do podłączenia alarmu, możliwe wykonanie PN16 i PN25, czujnik monitorujący intensywność promieniowania UV Nazwa urządzenia: sterylizator IBP HO + Producent: BIO-UV (Francja) Zastosowanie: dezynfekcja wody dla domów, zakładów i małych społeczności Rodzaj systemu czyszczącego: manualny lub automatyczny system czyszczenia rur osłonowych (dostępny jako opcja) Materiał: stal 316L Wymiary: komora reakcji: od 1067/90 mm do 1104/205 mm (długość/średnica), szafka elektryczna: od 320x270x121 mm do 515x270x121 mm Zasilanie: V Średnica przyłącza: od 1 do 2,5 możliwe wykonanie przyłącza kołnierzowego, SMS, CLAMP Liczba promienników UV x moc jednostkowa: od 1x87 W, do 5x87 W Żywotność promienników UV: h Ciśnienie pracy: maks. 1 MPa Moc przyłącza: od 96 do 478 W Ciężar: od 4,8 do 17 kg Przepływ nominalny przy transmitancji T = 95%: od 4,46 do 52,35 m 3 /h Stopień ochrony: IP54 Okres gwarancji: 60 miesięcy komora reakcji, 24 miesiące sterowanie i osprzęt elektryczny Informacje dodatkowe: opcjonalnie monitor natężenia UV z wyjściem kontaktowym do podłączenia alarmu FIRMA MAZUR 50 Nazwa urządzenia: Sterylizator UV typu V, AM Producent: TMA Zastosowanie: uzdatnianie wody pitnej Rodzaj systemu czyszczącego: brak Materiał: stal kwasoodporna 304L lub 316L Wymiary: w zależności od wybranego typu urządzenia Zasilanie: V Średnica przyłącza: w zależności od wybranego typu urządzenia Liczba promienników UV x moc jednostkowa: w zależności od wybranego typu urządzenia Żywotność promienników UV: w zależności od wybranego typu urządzenia Temperatura cieczy: w zależności od wybranego typu urządzenia Ciśnienie pracy: w zależności od wybranego typu urządzenia Moc przyłącza: w zależności od wybranego typu urządzenia Ciężar: w zależności od wybranego typu urządzenia Przepływ nominalny przy transmitancji T = 95%: 0, m 3 /h Stopień ochrony: IP42 Okres gwarancji: 24 miesiące na układ sterowniczy i 5 lat na komorę sterylizatora

4 GLOBAL GROUP Nazwa urządzenia: lampa UV GlobaLine S5Q-P Producent: Viqua (Kanada) Zastosowanie: dezynfekcja wody Materiał: 304 S.S. Wymiary: 560x64x64 mm Zasilanie: 230 V Średnica przyłącza: 3/4 Liczba promienników UV x moc jednostkowa: 1 Żywotność promienników UV: 9000 h Ciśnienie pracy: maks. 0,86 MPa Moc przyłącza: 22 W Ciężar: 2,7 kg Przepływ nominalny przy transmitancji T = 95%: 1,36 m 3 /h Okres gwarancji: 5 lat gwarancji na komorę reakcji INWATER Nazwa urządzenia: Silver BASIC S12Q-PA Producent: VIQUA-a Trojan Technologies Company Zastosowanie: dezynfekcja wody Materiał: stal 304 Wymiary: 94x8,9 cm Zasilanie: 230 V/50 HZ Średnica przyłącza: 1 Liczba promienników UV x moc jednostkowa: 1x39 W Żywotność promienników UV: 9000 h Temperatura cieczy: 2-40 C Ciśnienie pracy: maks. 8,6 barów Moc przyłącza: 48 W Ciężar: 5,9 kg Przepływ nominalny przy transmitancji T = 95%: 2,5 m 3 /h Okres gwarancji: 7 lat na komorę reakcji, zasilacz 12 miesięcy KREVOX Europejskie Centrum Ekologiczne Nazwa urządzenia: reaktor UV Producent: Trojan UV i średniociśnieniowy (niskociśnieniowa), nm (średniociśnieniowa) Zastosowanie: dezynfekcja wody i ścieków Rodzaj systemu czyszczącego: automatyczny mechaniczny Materiał: stal kwasoodporna 316L Zasilanie: V/50 Hz Średnica przyłącza: od DN80 do DN800 Liczba promienników UV x moc jednostkowa: lampy niskociśnieniowe: od 2 do 30, moc promiennika do 250 W. Lampy średniociśnieniowe: do 16, moc promiennika (średniociśnieniowa) do W 51 k

5 k RAPORT DEZYNFEKCJA WODY I ŚCIEKÓW PROMIENIAMI UV niskociśnieniowe, 9000 h średniociśnieniowe Temperatura cieczy: do 30 C niskociśnieniowe, do 40 C średniociśnieniowe Ciśnienie pracy: do 1 MPa Moc przyłącza: do 200 kw Ciężar: do 990 kg Przepływ nominalny przy transmitancji T = 95%: reaktor niskociśnieniowy: do 2429 m 3 /h, reaktor średniociśnieniowy: do 6300 m 3 /h Stopień ochrony: IP54, IP66 Okres gwarancji: 12 miesięcy Informacje dodatkowe: reaktor może być wyposażony w system precyzyjnego sterowania mocą promienników w zależności od przepływu i transmitancji wody. Nazwa urządzenia: reaktor UV Producent: LIT Zastosowanie: dezynfekcja wody i ścieków Rodzaj systemu czyszczącego: chemiczny/automatyczny mechaniczny Materiał: stal kwasoodporna 316L Zasilanie: V/50 Hz Średnica przyłącza: od DN50 do DN600 Liczba promienników UV x moc jednostkowa: standardowo liczba lamp: od 1 do 36, moc promiennika do 900 W Temperatura cieczy: 1-30 C Ciśnienie pracy: do 1 MPa Moc przyłącza: do 30 kw Ciężar: kg Przepływ nominalny przy transmitancji T = 95%: seria DUV: 1 m 3 /h-3500 m 3 /h dla dawki UV 400 J/m 2 ; seria DUV Pro: 500 m3/h m 3 /h dla dawki UV 400 J/m 2 Stopień ochrony: IP65 Okres gwarancji: do 36 miesięcy Informacje dodatkowe: reaktor może być wyposażony w system precyzyjnego sterowania mocą promienników w zależności od przepływu i transmitancji wody. Nazwa urządzenia: reaktor UV Producent: Atlantium Typ reaktora: średniociśnieniowy Długość fali: nm Zastosowanie: dezynfekcja wody Rodzaj systemu czyszczącego: chemiczny Materiał: stal kwasoodporna 316L Zasilanie: V/50Hz Średnica przyłącza: od DN100 do DN350 Liczba promienników UV x moc jednostkowa: liczba lamp: 1-4, moc: W Żywotność promienników UV: 5000 h Temperatura cieczy: do 50 C Ciśnienie pracy: do 1 MPa Moc przyłącza: W Ciężar: do 295 kg Przepływ nominalny przy transmitancji T = 95%: m 3 /h dla dawki UV 400 J/m 2 Stopień ochrony: IP56 Okres gwarancji: 24 miesiące Informacje dodatkowe: reaktor może być wyposażony w system precyzyjnego sterowania mocą promienników w zależności od przepływu i transmitancji wody. 52

6 POLAQUA GROUP Nazwa urządzenia: grupa produktów Sterilight np. S5Q-PA/2 Producent: Viqua Zastosowanie: usuwanie mikroorganizmów Materiał: stal kwasoodporna Wymiary: długość 56 cm, średnica 6,5 cm Zasilanie: 220 V Średnica przyłącza: 3/4 Liczba promienników UV x moc jednostkowa: 1x24 W Żywotność promienników UV: 9000 h Temperatura cieczy: 5-45 C Moc przyłącza: 30 W Ciężar: 3,6 kg Przepływ nominalny przy transmitancji T = 95%: 1,2 m 3 /h Okres gwarancji: 5 lat na komorę Informacje dodatkowe: produkt kanadyjski PROBIKO-AQUA Nazwa urządzenia: UV FIT 32 AL 50 Producent: Trojan UV Zastosowanie: dezynfekcja wody surowej Rodzaj systemu czyszczącego: automatyczny, mechaniczny Materiał: reaktor AISI 316L Zasilanie: 3L/N/PE Średnica przyłącza: DN300 Liczba promienników UV x moc jednostkowa: 32x250 W Temperatura cieczy: 1-30 C Ciśnienie pracy: do 6 barów Moc przyłącza: 8,3 kw Ciężar: 980 kg Przepływ nominalny [m 3 /h] przy transmitancji T = 95%: 600 m 3 /h przy UVT ok. 60% Stopień ochrony: IP65 Okres gwarancji: 36 miesięcy Nazwa urządzenia: Barrier M 3800 Producent: Siemens Typ reaktora: średniociśnieniowy Zastosowanie: dezynfekcja wody pitnej Rodzaj systemu czyszczącego: automatyczny, mechaniczny Materiał: reaktor AISI 316L Zasilanie: 3L/N/PE Średnica przyłącza: DN350 Liczba promienników UV x moc jednostkowa: 6 x 3500 W Żywotność promienników UV: 9000 h Temperatura cieczy: 5-15 C Moc przyłącza: 21,9 kw Ciężar: 265 kg Przepływ nominalny przy transmitancji T = 95%: 500 m 3 /h przy UVT ok. 60% Stopień ochrony: IP65 Okres gwarancji: 36 miesięcy 53 k

7 k RAPORT DEZYNFEKCJA WODY I ŚCIEKÓW PROMIENIAMI UV Nazwa urządzenia: SONUS Producent: Trojan UV Zastosowanie: dezynfekcja ścieków Rodzaj systemu czyszczącego: automatyczny, mechaniczny, mechaniczno-chemiczny Materiał: rama AISI 316L Wymiary: urządzenie w zabudowie kanałowej Zasilanie: 3L/N/PE Średnica przyłącza: kanał ściekowy Liczba promienników UV x moc jednostkowa: 14 x 500 W Temperatura cieczy: 1-30 C Moc przyłącza: 7,3 kw Przepływ nominalny przy transmitancji T = 95%: 320 m 3 /h przy UVT 55% Stopień ochrony: IP65 Okres gwarancji: 12 miesięcy PROMINENT DOZOTECHNIKA ul. Jagiellońska 2b Mirków tel fax info@prominent.pl Nazwa urządzenia: DULCODES UV Producent: ProMinent Dosiertechnik Typ reaktora: nisko- lub średniociśnieniowy Długość fali: w zależności od wykorzystanego promiennika Zastosowanie: dezynfekcja, redukcja chloramin i chloru związanego, eliminacja ozonu resztkowego Rodzaj systemu czyszczącego: ręczny lub automatyczny Materiał: stal nierdzewna 316 lub tworzywo sztuczne Zasilanie: 230 V lub 400 V Średnica przyłącza: od 3/4 do DN300 Liczba promienników UV x moc jednostkowa: od 1 do 12 promienników, moc jednostkowa od 16 W do 10 kw Żywotność promienników UV: h w zależności od zastosowanego promiennika Temperatura cieczy: 5-40 C Ciśnienie pracy: do 1 MPa Moc przyłącza: od 20 W do 11 kw Optyczny wskaźnik pracy lampy: w zależności od systemu Ciężar: do 290 kg Przepływ nominalny przy transmitancji T = 95%: do 800 m 3 /h Stopień ochrony: IP54 Okres gwarancji: 24 miesiące TMA Tomasz Adamowicz Białostoczek Białystok tel biuro@tma.pl 54 Nazwa urządzenia: sterylizatory UV SERIA AM Producent: TMA Zastosowanie: dezynfekcja wody pitnej, użytkowej, basenowej, przemysłowej Rodzaj systemu czyszczącego: urządzenia nie wymagają do prawidłowej pracy systemu czyszczącego

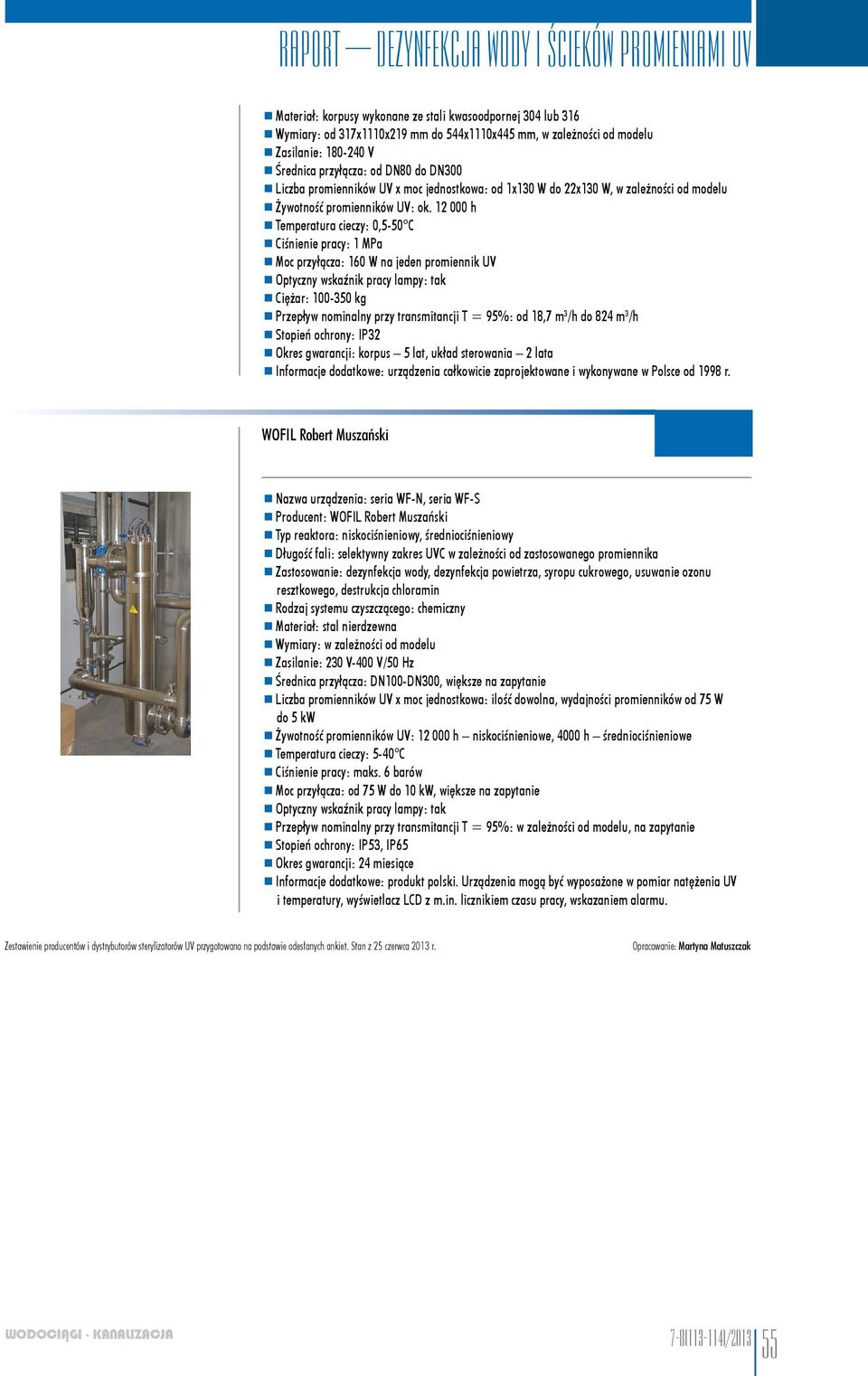

8 Materiał: korpusy wykonane ze stali kwasoodpornej 304 lub 316 Wymiary: od 317x1110x219 mm do 544x1110x445 mm, w zależności od modelu Zasilanie: V Średnica przyłącza: od DN80 do DN300 Liczba promienników UV x moc jednostkowa: od 1x130 W do 22x130 W, w zależności od modelu Żywotność promienników UV: ok h Moc przyłącza: 160 W na jeden promiennik UV Ciężar: kg Przepływ nominalny przy transmitancji T = 95%: od 18,7 m 3 /h do 824 m 3 /h Stopień ochrony: IP32 Okres gwarancji: korpus 5 lat, układ sterowania 2 lata Informacje dodatkowe: urządzenia całkowicie zaprojektowane i wykonywane w Polsce od 1998 r. WOFIL Robert Muszański Nazwa urządzenia: seria WF-N, seria WF-S Producent: WOFIL Robert Muszański, średniociśnieniowy Długość fali: selektywny zakres UVC w zależności od zastosowanego promiennika Zastosowanie: dezynfekcja wody, dezynfekcja powietrza, syropu cukrowego, usuwanie ozonu resztkowego, destrukcja chloramin Rodzaj systemu czyszczącego: chemiczny Materiał: stal nierdzewna Zasilanie: 230 V-400 V/50 Hz Średnica przyłącza: DN100-DN300, większe na zapytanie Liczba promienników UV x moc jednostkowa: ilość dowolna, wydajności promienników od 75 W do 5 kw niskociśnieniowe, 4000 h średniociśnieniowe Temperatura cieczy: 5-40 C Ciśnienie pracy: maks. 6 barów Moc przyłącza: od 75 W do 10 kw, większe na zapytanie Przepływ nominalny przy transmitancji T = 95%: w zależności od modelu, na zapytanie Stopień ochrony: IP53, IP65 Okres gwarancji: 24 miesiące Informacje dodatkowe: produkt polski. Urządzenia mogą być wyposażone w pomiar natężenia UV i temperatury, wyświetlacz LCD z m.in. licznikiem czasu pracy, wskazaniem alarmu. Zestawienie producentów i dystrybutorów sterylizatorów UV przygotowano na podstawie odesłanych ankiet. Stan z 25 czerwca 2013 r. Opracowanie: Martyna Matuszczak 55
