1 PROJEKT BUDOWLANO WYKONAWCZY Tom 2 KONSTRUKCJA OBIEKT INWESTOR SĄD REJONOWY W PRUSZKOWIE ul. Kraszewskiego 22 SĄD REJONOWY W PRUSZKOWIE ul. Kraszewskiego 22 GŁÓWNY PROJEKTANT T.K.M. DARIUSZ KAROLAK Warszawa, ul. Piękna 31/37 lok.6, biuro@tkm-karolak.pl Tel./fax.: , branŝa imię i nazwisko nr upr. data podpis KONSTRUKCJA PROJEKTANT mgr inŝ. DARIUSZ KAROLAK MAZ/0143 /POOK/ KONSTRUKCJA mgr inŝ. ŁUKASZ ROGACKI Warszawa, lipiec 2012

2 SPIS TREŚCI PROJEKT BUDOWLANO WYKONAWCZY KONSTRUKCJI I. CZĘŚĆ OPISOWA 1. PODSTAWA OPRACOWANIA 2. PRZEDMIOT I ZAKRES OPRACOWANIA 3. LOKALIZACJA 4. OPIS KONSTRUKCJI 5. MATERIAŁY KONSTRUKCYJNE 6. ZABEZPIECZENIE ANTYKOROZYJNE 7. JAKOŚĆ MATERIAŁÓW I WYKONANIA 8. ZAŁOśENIA OBLICZENIOWE 9. PODSTAWOWE UśYTKOWE OBCIĄśENIA CHARAKTERYSTYCZNE 10. UWAGI OGÓLNE II. CZĘŚĆ OBLICZENIOWA III. ZESTAWIENIE RYSUNKÓW NUMER TREŚĆ RYSUNKU SKALA K-01 RUSZT STALOWY NAD WEJŚCIEM GŁÓWNYM RYSUNEK ZŁOśENIOWY 1:20 K-02 RUSZT STALOWY NAD WEJŚCIEM GŁÓWNYM PRZEKROJE CZĘŚĆ 1 1:20 K-03 RUSZT STALOWY NAD WEJŚCIEM GŁÓWNYM 1:10 PRZEKROJE CZĘŚĆ 2 1:20 K-04 POCHYLNIA DLA NIEPEŁNOSPRAWNYCH- BALUSTRADA 1:10 2

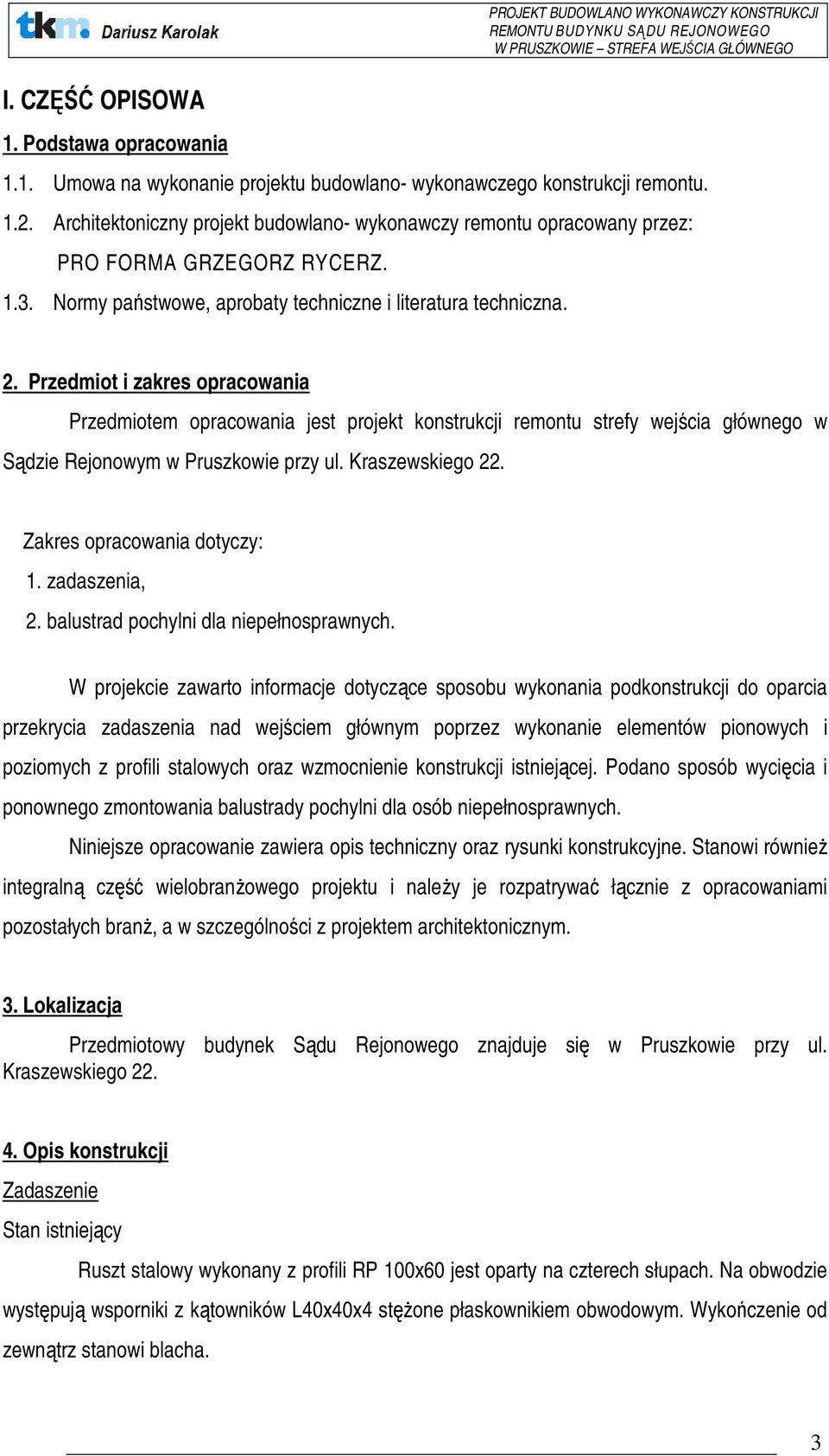

3 I. CZĘŚĆ OPISOWA 1. Podstawa opracowania PROJEKT BUDOWLANO WYKONAWCZY KONSTRUKCJI 1.1. Umowa na wykonanie projektu budowlano- wykonawczego konstrukcji remontu Architektoniczny projekt budowlano- wykonawczy remontu opracowany przez: PRO FORMA GRZEGORZ RYCERZ Normy państwowe, aprobaty techniczne i literatura techniczna. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt konstrukcji remontu strefy wejścia głównego w Sądzie Rejonowym w Pruszkowie przy ul. Kraszewskiego 22. Zakres opracowania dotyczy: 1. zadaszenia, 2. balustrad pochylni dla niepełnosprawnych. W projekcie zawarto informacje dotyczące sposobu wykonania podkonstrukcji do oparcia przekrycia zadaszenia nad wejściem głównym poprzez wykonanie elementów pionowych i poziomych z profili stalowych oraz wzmocnienie konstrukcji istniejącej. Podano sposób wycięcia i ponownego zmontowania balustrady pochylni dla osób niepełnosprawnych. Niniejsze opracowanie zawiera opis techniczny oraz rysunki konstrukcyjne. Stanowi równieŝ integralną część wielobranŝowego projektu i naleŝy je rozpatrywać łącznie z opracowaniami pozostałych branŝ, a w szczególności z projektem architektonicznym. 3. Lokalizacja Przedmiotowy budynek Sądu Rejonowego znajduje się w Pruszkowie przy ul. Kraszewskiego Opis konstrukcji Zadaszenie Stan istniejący Ruszt stalowy wykonany z profili RP 100x60 jest oparty na czterech słupach. Na obwodzie występują wsporniki z kątowników L40x40x4 stęŝone płaskownikiem obwodowym. Wykończenie od zewnątrz stanowi blacha. 3

4 Opis prac do wykonania Po zdemontowaniu istniejącego pokrycia z poliwęglanu ruszt stalowy z profili RP 100x60 naleŝy oczyścić na miejscu, a następnie ruszt wzmocnić poprzez naspawanie dodatkowej rury RP 120x60x5 na rygiel skrajny zewnętrzny. Obudowę wsporników stalowych istniejących z blachy zdemontować. Wyciąć zwieńczający wsporniki płaskownik. Wykonać dodatkowe wsporniki i elementy poprzeczne w postaci kątowników L40x40x4 i płaskowników 40x4 docinanych in situ. Dodatkowe wsporniki lokalizować w połowie odległości między wspornikami istniejącymi. Wysięg i wysokość wsporników dostosować do istniejących. Do oparcia płyt z poliwęglanu komorowego zaprojektowano układ słupków L40x40x4 zwieńczonych kątownikiem L60x40x5. Elementy łączyć ze sobą z zastosowaniem spoin montaŝowych, pachwinowych lub czołowych w zaleŝności od rodzaju styku. Elementy poprzeczne wypadające poza osiami belek rusztu istniejącego opierać na konstrukcji budynku. W tym celu wykonać gniazdo w izolacji termicznej i osadzić blachę czołową z naspawanym kątownikiem. Blachę gr. 8mm kotwić do konstrukcji istniejącej poprzez wklejenie kotew systemowych M8, izolację odtworzyć. Do oparcia płyty spodnich z poliwęglanu litego zaprojektowano uchwyty z kątowników L35x35x4 oraz pręt średnicy 6mm. Lokalizację pręta w osi pola wyznaczonego przez belki rusztu. Do zamocowania płyty naleŝy stosować śruby M8 i nakrętki ozdobne. Szczególną uwagę naleŝy zwrócić na poprawne umiejscowienie uchwytów. Długość pręta podtrzymującego płyty dostosować na budowie. Dolną część nagwintować, zastosować nakrętkę ozdobną. W spoczniku schodów zewnętrznych przy wejściu głównym naleŝy wykonać przewiert Ø60mm do odprowadzenia wody z wycieraczki, lokalizacja wg architektury. Balustrada pochylni dla niepełnosprawnych Balustradę podzielić na elementy w celu transportu - odcinki min. długości 3 przęsła, pochwyty rozcinać 200mm za słupkiem. Słupki odciąć od pochylni w poziomie bortnicy. Wykonać czyszczenie, dospawać blachy do mocowania słupków i elementy umoŝliwiające połączenie pochwytów na długości. Pomalować odcinki proszkowo na kolor RAL wg architektury. Wszystkie spoiny wykonać w warsztacie. Balustradę łączyć z bortnicą pochylni za pomocą kotew wklejanych ze stali nierdzewnej M12. Pochwyty łączyć na długości przez osadzenie profili kwadratowych w istniejącym profilu pochwytu, wg rysunku detalu. NaleŜy wykonać przepust do odprowadzenia wody opadowej ze spocznika pochylni, lokalizacja wg architektury. 4

5 5. Materiały konstrukcyjne Stal kształtowa St3S 6. Zabezpieczenie antykorozyjne Konstrukcje stalowe Kategoria korozyjności C3 wg PN-EN ISO Dla konstrukcji stalowej zadaszenia nad wejściem głównym przyjęto system epoksydowy zabezpieczenia antykorozyjnego w skład którego wchodzą dwie powłoki dwuskładnikowej farby epoksydowej, którą naleŝy nakładać w warstwach: 1 warstwa - 80µm, 2 warstwa - 80µm. Kolor pierwszej warstwy powinien być inny niŝ warstwy nawierzchniowej. Kolor warstwy wierzchniej RAL wg architektury. Elementy balustrady pochylni dla niepełnosprawnych naleŝy zabezpieczyć antykorozyjnie porzez malowanie proszkowe. Kolor RAL wg architektury. Elementy konstrukcji naleŝy jednokrotnie zagruntować. Przed gruntowaniem konieczne jest przygotowanie powierzchni. Wymagany stopień czystosci Sa 2 1/2 (ISO ) moŝna uzyskać przy pomocy drucianych szczotek lub poprzez piaskowanie. W miejscach niedostępnych zaleca się śrutowanie lub piaskowanie. Powłoki naleŝy nakładać zgodnie z danymi producenta farby. Ewentualne uszkodzenia transportowe lub montaŝowe a takŝe po spawaniu montaŝowym naleŝy zabezpieczyć zestawem farb uŝytych do całej konstrukcji. Przed zamknięciem wszystkich profili zamkniętych naleŝy upewnić się, Ŝe wewnątrz nie znajdują się Ŝadne zanieczyszczenia (w szczególności mogące prowadzić do korozji) oraz dokładnie osuszyć elementy. 7. Jakość materiałów i wykonania 7.1. Konstrukcje stalowe Jakość materiałów i wykonania O ile nie podano inaczej, wszystkie materiały uŝyte podczas robót muszą mieć atesty stosownych polskich jednostek atestacyjnych i być najwyŝszej jakości. Klasa konstrukcji 1 wg PN-B-06200:2002. Wszystkie prace muszą być prowadzone z naleŝytą starannością, zgodnie z wiedzą budowlaną, PN-B-06200:2002- Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe, Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych ( tom I Budownictwo ogólne i tom II Konstrukcje stalowe). 5

6 Konstrukcja spawana w klasie 1 (pierwszej) wg PN-87/M Prace naleŝy prowadzić pod nadzorem osób uprawnionych. Połączenia spawane Elementy konstrukcji stalowej są spawane przy pomocy drutów rdzeniowych, elektrod EA1.46 (stal St3S) i EB1.50 (stal 18G2A), ewentualnie na montaŝu ER1.46 (stal St3S). Elementy muszą być odpowiednio przygotowane (oczyszczone i odtłuszczone) przed spawaniem. Kolejność spawania naleŝy planować tak, aby nie dopuszczać do termicznych odkształceń elementów. Tolerancje Odchyłki nie mogą być większe niŝ podane w PN-B-06200:2002 oraz powinny umoŝliwiać prawidłowy montaŝ elementów konstrukcji. MontaŜ konstrukcji MontaŜ konstrukcji moŝe być prowadzony na podstawie zaakceptowanego projektu montaŝu. Prace muszą być prowadzone pod nadzorem osób uprawnionych zgodnie z wymaganiami PN-B : ZałoŜenia obliczeniowe Obliczenia wykonano wg obowiązujących norm przy uŝyciu programów: RM-Win, ABC Rama 3D, na podstawie obowiązujących norm państwowych, wymienionych w części zatytułowanej Obliczenia statyczno- wytrzymałościowe. 9. Podstawowe uŝytkowe obciąŝenia charakterystyczne Śnieg - obciąŝenia zmienne, wg II strefy klimatycznej Wiatr - obciąŝenia zmienne, wg I strefy klimatycznej teren A 10. Uwagi ogólne Wszystkie roboty wykonywać zgodnie z wytycznymi zawartymi w Polskich Normach, zasadami sztuki budowlanej i z przepisami BHP, pod nadzorem uprawnionych osób. Sposób betonowania, pielęgnację świeŝego betonu i rozszalowanie elementów konstrukcyjnych budynku wykonywać z zachowaniem odpowiednich przepisów i wytycznych technologicznych. Przed przystąpieniem do prac remontowych wszystkie rysunki konstrukcyjne naleŝy sprawdzić z projektem architektonicznym i projektami branŝowymi. Wszystkie wymiary i rzędne naleŝy sprawdzić w naturze, a wykazy stali sprawdzić z rysunkami. 6

7 OPRACOWANIE: mgr inŝ. Dariusz Karolak upr.: MAZ/0143/POOK/04 II. CZĘŚĆ OBLICZENIOWA Aktualne normy budowlane Norma PN-82/B ObciąŜenia budowli. Zasady ustalania wartości Norma PN-82/B ObciąŜenie stałe. ObciąŜenia budowli." Norma PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe Norma PN-80/B ObciąŜenie śniegiem. ObciąŜenia w obliczeniach statycznych." Norma PN-80/B-02010/Az1 ObciąŜenie śniegiem. ObciąŜenia w obliczeniach statycznych." Norma PN-77/B ObciąŜenie wiatrem. ObciąŜenia w obliczeniach statycznych." Norma PN-77/B-02011/Az1 ObciąŜenie wiatrem. ObciąŜenia w obliczeniach statycznych." Norma PN-90/B Projekty budowlane. Obliczenia statyczne Obliczenia w archiwum pracowni. KONIEC 7

8 OŚWIADCZENIE PROJEKTANTA Ja, niŝej podpisany Dariusz Karolak uprawnienia budowlane nr MAZ/0143/POOK/04 jestem członkiem Mazowieckiej Okręgowej Izby InŜynierów Budownictwa o numerze ewidencyjnym nr MAZ/BO/1075/04 (zaświadczenie izby waŝne na dzień sporządzania projektu w załączeniu), po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994r.-Prawo budowlane (jednolity tekst z 2003 r. Dz. U. Nr 207, poz.2016, z póŝn. zm.), zgodnie z artykułem.20 ust.4 tej ustawy oświadczam, Ŝe: Projekt budowlano wykonawczy konstrukcji remontu budynku Sądu Rejonowego w Pruszkowie strefa wejścia głównego, przy ul. Kraszewskiego 22. sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Warszawa, lipiec 2012r. 8
