ŠkodaFabia INSTRUKCJA OBSŁUGI PRZEMYŚLANE ROZWIĄ ZANIA

Transkrypt

1 ŠkodaFabia INSTRUKCJA OBSŁUGI PRZEMYŚLANE ROZWIĄ ZANIA

2

3 Wprowadzenie Dziękujemy za okazane zaufanie przy wyborze samochodu marki Škoda. Kupując nowy samochód marki Škoda, nabyli Państwo samochód z najnowocześniejszą techniką i bogatym wyposażeniem, z którego z pewnością będą Państwo chcieli w pełni korzystać. Dlatego też zachęcamy Państwa, aby uważnie przeczytać tę instrukcję obsługi, dzięki czemu szybko i dokładnie można będzie poznać swój samochód. Jeśli mieliby Państwo dalsze pytania lub wątpliwości związane z samochodem, prosimy się zwrócić do swojej stacji obsługi lub do importera. Tam zawsze są mile widziane pytania, propozycje i krytyka. Odmienne przepisy prawne, obowiązujące w odpowiednim kraju, mają pierwszeństwo przed informacjami podanymi w tej instrukcji obsługi. Życzymy Państwu zadowolenia z samochodu marki Škoda i szerokiej drogi. Škoda Auto

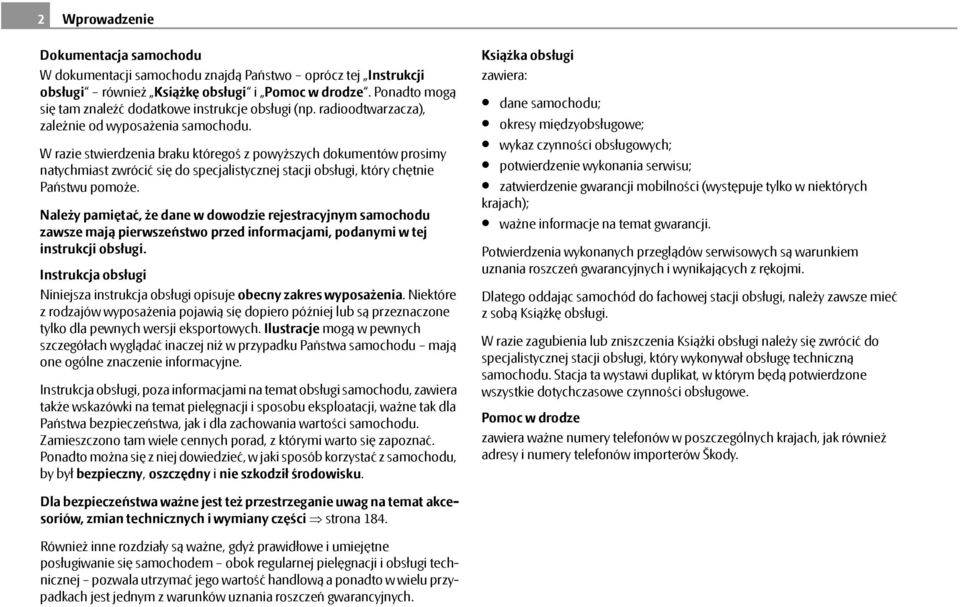

4 2 Wprowadzenie Dokumentacja samochodu W dokumentacji samochodu znajdą Państwo oprócz tej Instrukcji obsługi również Książkę obsługi i Pomoc w drodze. Ponadto mogą się tam znaleźć dodatkowe instrukcje obsługi (np. radioodtwarzacza), zależnie od wyposażenia samochodu. W razie stwierdzenia braku któregoś z powyższych dokumentów prosimy natychmiast zwrócić się do specjalistycznej stacji obsługi, który chętnie Państwu pomoże. Należy pamiętać, że dane w dowodzie rejestracyjnym samochodu zawsze mają pierwszeństwo przed informacjami, podanymi w tej instrukcji obsługi. Instrukcja obsługi Niniejsza instrukcja obsługi opisuje obecny zakres wyposażenia. Niektóre z rodzajów wyposażenia pojawią się dopiero później lub są przeznaczone tylko dla pewnych wersji eksportowych. Ilustracje mogą w pewnych szczegółach wyglądać inaczej niż w przypadku Państwa samochodu mają one ogólne znaczenie informacyjne. Instrukcja obsługi, poza informacjami na temat obsługi samochodu, zawiera także wskazówki na temat pielęgnacji i sposobu eksploatacji, ważne tak dla Państwa bezpieczeństwa, jak i dla zachowania wartości samochodu. Zamieszczono tam wiele cennych porad, z którymi warto się zapoznać. Ponadto można się z niej dowiedzieć, w jaki sposób korzystać z samochodu, by był bezpieczny, oszczędny i nie szkodził środowisku. Książka obsługi zawiera: dane samochodu; okresy międzyobsługowe; wykaz czynności obsługowych; potwierdzenie wykonania serwisu; zatwierdzenie gwarancji mobilności (występuje tylko w niektórych krajach); ważne informacje na temat gwarancji. Potwierdzenia wykonanych przeglądów serwisowych są warunkiem uznania roszczeń gwarancyjnych i wynikających z rękojmi. Dlatego oddając samochód do fachowej stacji obsługi, należy zawsze mieć z sobą Książkę obsługi. W razie zagubienia lub zniszczenia Książki obsługi należy się zwrócić do specjalistycznej stacji obsługi, który wykonywał obsługę techniczną samochodu. Stacja ta wystawi duplikat, w którym będą potwierdzone wszystkie dotychczasowe czynności obsługowe. Pomoc w drodze zawiera ważne numery telefonów w poszczególnych krajach, jak również adresy i numery telefonów importerów Škody. Dla bezpieczeństwa ważne jest też przestrzeganie uwag na temat akcesoriów, zmian technicznych i wymiany części strona 184. Również inne rozdziały są ważne, gdyż prawidłowe i umiejętne posługiwanie się samochodem obok regularnej pielęgnacji i obsługi technicznej pozwala utrzymać jego wartość handlową a ponadto w wielu przypadkach jest jednym z warunków uznania roszczeń gwarancyjnych.

5 Spis treści 3 Spis treści Układ niniejszej instrukcji obsługi (objaśnienia) Obsługa Kokpit Przegląd Skrócona instrukcja obsługi Podstawowe funkcje i ważne wskazówki Wskaźniki i lampki kontrolne Przegląd zestawu wskaźników Obrotomierz Prędkościomierz Wskaźnik temperatury silnika* Wskaźnik ilości paliwa* Licznik przebiegu kilometrów samochodu Wskaźnik okresów międzyobsługowych Zegar cyfrowy Komputer pokładowy* Wyświetlacza typu MAXI DOT (wyświetlacz centralny)* Auto-Check (kontrola stanu samochodu) Lampki kontrolne Odryglowanie i zaryglowanie Kluczyk Zaryglowanie / Odryglowanie Zabezpieczenie dla dzieci Centralne ryglowanie* Pilot zdalnego sterowania* Autoalarm* Nadzór wnętrza* i ochrona przed odholowaniem* Elektryczne podnośniki szyb* Elektryczny dach przesuwno-uchylny* Światła i widoczność Światła Oświetlenie wnętrza Widoczność Wycieraczki i spryskiwacze szyb Lusterka wsteczne Siedzenia i schowki Fotele przednie Zagłówki Ogrzewanie foteli* Tylne siedzenia Pedały Bagażnik Regulowana podłoga w bagażniku* (Combi).... Siatka oddzielająca* (Combi) Uchwyt na rowek w bagażniku* Bagażnik dachowy* Uchwyt na napoje Uchwyt na napoje* Uchwyt na bilet parkingowy Popielniczka* Zapalniczka* i gniazda elektryczne* Schowki Ogrzewanie i klimatyzacja Kratki nawiewu powietrza Zamknięty obieg powietrza Ogrzewanie Climatic (klimatyzacja półautomatyczna)* Climatronic* (klimatyzacja automatyczna) Przygotowanie do jazdy i jazda Regulacja położenia kierownicy Wyłącznik zapłonu Rozruch silnika Wyłączanie silnika Zmiana biegów (skrzynia biegów) Hamulec ręczny Układ pomocy w parkowaniu* Tempomat (GRA)* Automatyczna skrzynia biegów Automatyczna skrzynia biegów* Komunikacja Kierownica wielofunkcyjna* Uniwersalne przygotowanie do zamontowania telefonu GSM II* Obsługa głosowa Odtwarzanie muzyki za pośrednictwem interfejsu Bluetooth Wejścia AUX-IN* i MDI* Bezpieczeństwo Bezpieczeństwo bierne Wiadomości podstawowe Właściwa pozycja siedząca Pasy bezpieczeństwa Dlaczego pasy bezpieczeństwa? Zjawiska fizyczne, zachodzące podczas zderzenia czołowego Ważne informacje na temat bezpiecznego używania fotelików dziecięcych Jak prawidłowo zapiąć pas bezpieczeństwa?.... Napinacze pasów bezpieczeństwa Układ poduszek bezpieczeństwa Opis układu poduszek bezpieczeństwa Czołowe poduszki bezpieczeństwa Boczne poduszki bezpieczeństwa* Kurtyny powietrzne* Wyłączanie poduszek bezpieczeństwa Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

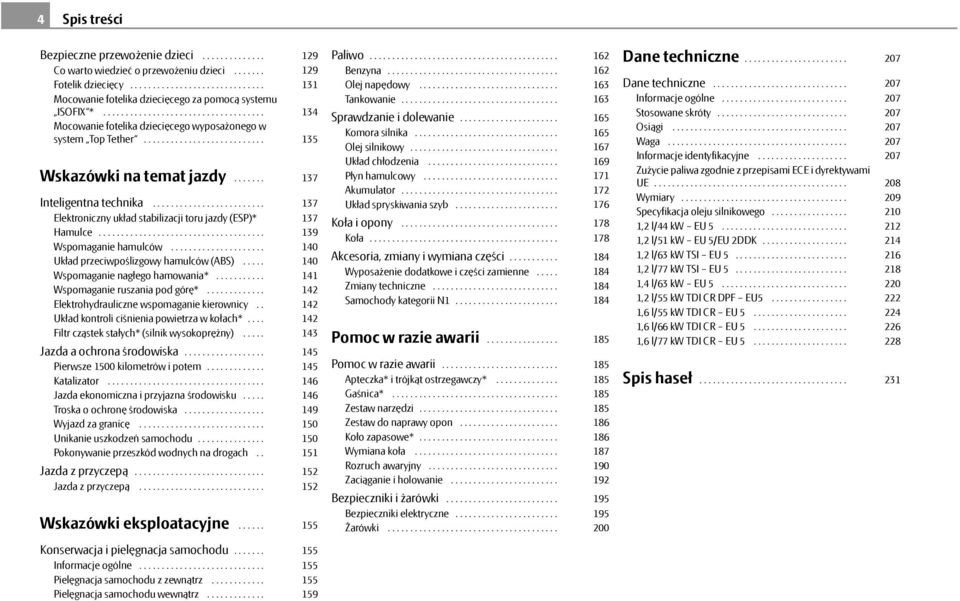

6 4 Spis treści Bezpieczne przewożenie dzieci Co warto wiedzieć o przewożeniu dzieci Fotelik dziecięcy Mocowanie fotelika dziecięcego za pomocą systemu ISOFIX * Mocowanie fotelika dziecięcego wyposażonego w system Top Tether Wskazówki na temat jazdy Inteligentna technika Elektroniczny układ stabilizacji toru jazdy (ESP)* Hamulce Wspomaganie hamulców Układ przeciwpoślizgowy hamulców (ABS)..... Wspomaganie nagłego hamowania* Wspomaganie ruszania pod górę* Elektrohydrauliczne wspomaganie kierownicy.. Układ kontroli ciśnienia powietrza w kołach*.... Filtr cząstek stałych* (silnik wysokoprężny)..... Jazda a ochrona środowiska Pierwsze 1500 kilometrów i potem Katalizator Jazda ekonomiczna i przyjazna środowisku..... Troska o ochronę środowiska Wyjazd za granicę Unikanie uszkodzeń samochodu Pokonywanie przeszkód wodnych na drogach.. Jazda z przyczepą Jazda z przyczepą Wskazówki eksploatacyjne Paliwo Benzyna Olej napędowy Tankowanie Sprawdzanie i dolewanie Komora silnika Olej silnikowy Układ chłodzenia Płyn hamulcowy Akumulator Układ spryskiwania szyb Koła i opony Koła Akcesoria, zmiany i wymiana części Wyposażenie dodatkowe i części zamienne..... Zmiany techniczne Samochody kategorii N Pomoc w razie awarii Pomoc w razie awarii Apteczka* i trójkąt ostrzegawczy* Gaśnica* Zestaw narzędzi Zestaw do naprawy opon Koło zapasowe* Wymiana koła Rozruch awaryjny Zaciąganie i holowanie Bezpieczniki i żarówki Bezpieczniki elektryczne Żarówki Dane techniczne Dane techniczne Informacje ogólne Stosowane skróty Osiągi Waga Informacje identyfikacyjne Zużycie paliwa zgodnie z przepisami ECE i dyrektywami UE Wymiary Specyfikacja oleju silnikowego ,2 l/44 kw EU ,2 l/51 kw EU 5/EU 2DDK ,2 l/63 kw TSI EU ,2 l/77 kw TSI EU ,4 l/63 kw EU ,2 l/55 kw TDI CR DPF EU ,6 l/55 kw TDI CR EU ,6 l/66 kw TDI CR EU ,6 l/77 kw TDI CR EU Spis haseł Konserwacja i pielęgnacja samochodu Informacje ogólne Pielęgnacja samochodu z zewnątrz Pielęgnacja samochodu wewnątrz

7 Spis treści 5 Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

8 6 Układ niniejszej instrukcji obsługi (objaśnienia) Układ niniejszej instrukcji obsługi (objaśnienia) Leżąca przed Państwem instrukcja została ułożona według określonych reguł, aby ułatwić znajdowanie i przyswajanie potrzebnych informacji. Rozdział, spis treści i indeks haseł Tekst niniejszej instrukcji obsługi jest podzielony na stosunkowo krótkie odcinki, ujęte w przejrzyste rozdziały. Aktualny rozdział jest zaznaczony na pasku u dołu prawej strony. Podzielony na rozdziały spis treści oraz obszerny indeks haseł na końcu instrukcji obsługi pomogą Państwu szybko znaleźć potrzebną informację. Podrozdziały Większość podrozdziałów dotyczy wszystkich samochodów. Ponieważ jednak wyposażenie samochodu może być bardzo rozbudowane, nie da się uniknąć tego, że w niektórych podrozdziałach zostanie wymienione wyposażenie, którego nie ma w Państwa samochodzie. Krótka informacja i wprowadzenie Każdy podrozdział ma swój tytuł. Pod nim jest podana krótka informacja (kursywą o dużej czcionce), która mówi, o co chodzi w bieżącym podrozdziale. Pod ilustracją najczęściej znajduje się instrukcja (napisana większą czcionką), która zwięźle objaśnia obsługę. Czynności, jakie trzeba wykonać, mają postać listy, której pozycje zaczynają się kreską. Informacje o kierunku Wszelkie informacje o kierunku, jak z lewej, z prawej, z przodu, z tyłu są podane względem kierunku jazdy samochodu. Fragment przechodzi na następną stronę. Wskazówki Wszystkie cztery rodzaje wskazówek, jaki występują w tekście, zawsze są wymienione na końcu odpowiedniego podrozdziału. Najważniejsze wskazówki są oznaczone tytułem UWAGA. UWAGA wskazuje na grożące niebezpieczeństwo wypadku lub zranienia. W tekście często znaleźć można podwójną strzałkę, za którą jest mały znak ostrzegawczy. Symbol ten daje znać o UWADZE na końcu podrozdziału, której koniecznie trzeba przestrzegać. Ostrożnie! Wskazówka Ostrożnie zwraca uwagę na możliwość uszkodzenia samochodu (np. uszkodzenia skrzyni biegów) lub na groźbę spowodowania wypadku. dot. środowiska Wskazówka Środowisko zwraca uwagę na sprawy ekologii. Zawiera ona np. porady, jak osiągnąć mniejsze zużycie paliwa. Zwykła Wskazówka zwraca uwagę na ważne informacje o charakterze ogólnym. Objaśnienia symboli Elementy wyposażenia oznaczone gwiazdką występują jako wyposażenie seryjne tylko w określonych modelach samochodów bądź są dostępne jako wyposażenie dodatkowe w pewnych modelach samochodów. Koniec fragmentu.

9 7 Obsługa Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

10 8 Kokpit Rys. 1 Niektóre elementy wyposażenia, przedstawione na tym rysunku, należą tylko do pewnych modeli lub są wyposażeniem dodatkowym.

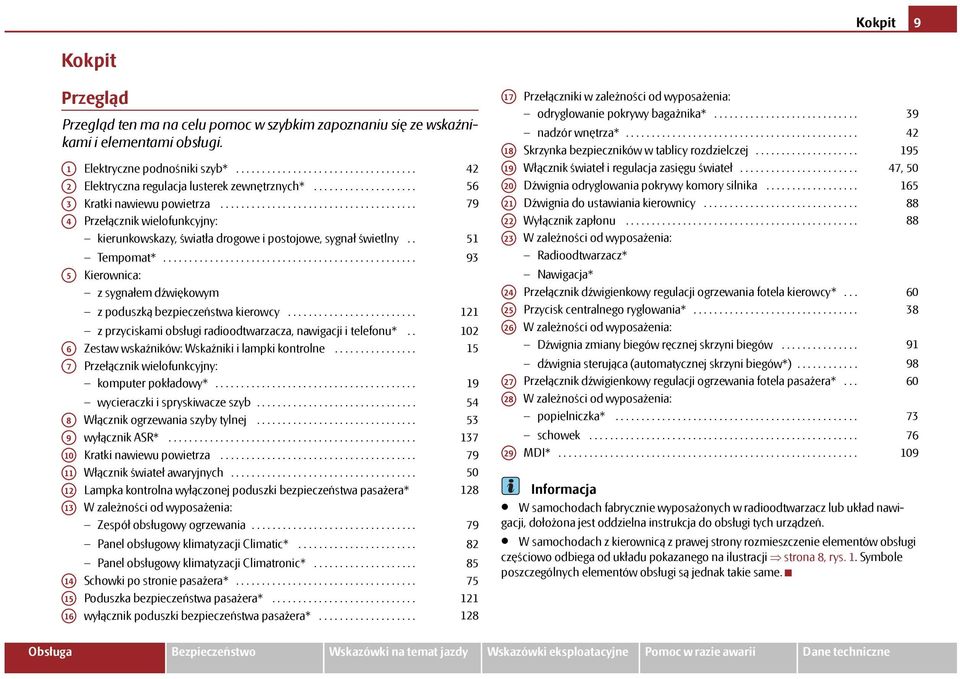

11 Kokpit 9 Kokpit Przegląd Przegląd ten ma na celu pomoc w szybkim zapoznaniu się ze wskaźnikami i elementami obsługi. A1 Elektryczne podnośniki szyb* A2 Elektryczna regulacja lusterek zewnętrznych* A3 Kratki nawiewu powietrza A4 Przełącznik wielofunkcyjny: kierunkowskazy, światła drogowe i postojowe, sygnał świetlny.. Tempomat* A5 Kierownica: z sygnałem dźwiękowym z poduszką bezpieczeństwa kierowcy z przyciskami obsługi radioodtwarzacza, nawigacji i telefonu* A6 A7 A8 A9 Zestaw wskaźników: Wskaźniki i lampki kontrolne Przełącznik wielofunkcyjny: komputer pokładowy* wycieraczki i spryskiwacze szyb Włącznik ogrzewania szyby tylnej wyłącznik ASR* A10 Kratki nawiewu powietrza A11 A12 A13 Włącznik świateł awaryjnych Lampka kontrolna wyłączonej poduszki bezpieczeństwa pasażera* W zależności od wyposażenia: Zespół obsługowy ogrzewania Panel obsługowy klimatyzacji Climatic* Panel obsługowy klimatyzacji Climatronic* A14 A15 Schowki po stronie pasażera* Poduszka bezpieczeństwa pasażera* A16 wyłącznik poduszki bezpieczeństwa pasażera* A17 Przełączniki w zależności od wyposażenia: A18 A19 A20 odryglowanie pokrywy bagażnika* nadzór wnętrza* Skrzynka bezpieczników w tablicy rozdzielczej Włącznik świateł i regulacja zasięgu świateł Dźwignia odryglowania pokrywy komory silnika , A21 Dźwignia do ustawiania kierownicy A22 Wyłącznik zapłonu A23 W zależności od wyposażenia: A24 A25 A26 Radioodtwarzacz* Nawigacja* Przełącznik dźwigienkowy regulacji ogrzewania fotela kierowcy*... Przycisk centralnego ryglowania* W zależności od wyposażenia: Dźwignia zmiany biegów ręcznej skrzyni biegów dźwignia sterująca (automatycznej skrzyni biegów*) A27 Przełącznik dźwigienkowy regulacji ogrzewania fotela pasażera* A28 W zależności od wyposażenia: popielniczka* schowek A29 MDI* W samochodach fabrycznie wyposażonych w radioodtwarzacz lub układ nawigacji, dołożona jest oddzielna instrukcja do obsługi tych urządzeń. W samochodach z kierownicą z prawej strony rozmieszczenie elementów obsługi częściowo odbiega od układu pokazanego na ilustracji strona 8, rys. 1. Symbole poszczególnych elementów obsługi są jednak takie same. Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

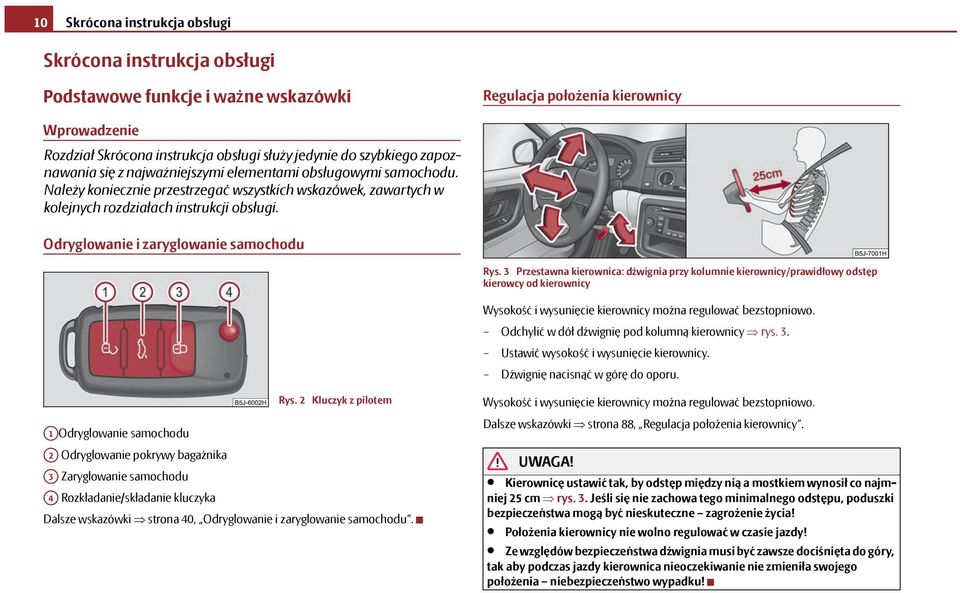

12 10 Skrócona instrukcja obsługi Skrócona instrukcja obsługi Podstawowe funkcje i ważne wskazówki Regulacja położenia kierownicy Wprowadzenie Rozdział Skrócona instrukcja obsługi służy jedynie do szybkiego zapoznawania się z najważniejszymi elementami obsługowymi samochodu. Należy koniecznie przestrzegać wszystkich wskazówek, zawartych w kolejnych rozdziałach instrukcji obsługi. Odryglowanie i zaryglowanie samochodu Rys. 3 Przestawna kierownica: dźwignia przy kolumnie kierownicy/prawidłowy odstęp kierowcy od kierownicy Wysokość i wysunięcie kierownicy można regulować bezstopniowo. Odchylić w dół dźwignię pod kolumną kierownicy rys. 3. Ustawić wysokość i wysunięcie kierownicy. Dźwignię nacisnąć w górę do oporu. Rys. 2 Kluczyk z pilotem A1 Odryglowanie samochodu A2 Odryglowanie pokrywy bagażnika A3 Zaryglowanie samochodu A4 Rozkładanie/składanie kluczyka Dalsze wskazówki strona 40, Odryglowanie i zaryglowanie samochodu. Wysokość i wysunięcie kierownicy można regulować bezstopniowo. Dalsze wskazówki strona 88, Regulacja położenia kierownicy. Kierownicę ustawić tak, by odstęp między nią a mostkiem wynosił co najmniej 25 cm rys. 3. Jeśli się nie zachowa tego minimalnego odstępu, poduszki bezpieczeństwa mogą być nieskuteczne zagrożenie życia! Położenia kierownicy nie wolno regulować w czasie jazdy! Ze względów bezpieczeństwa dźwignia musi być zawsze dociśnięta do góry, tak aby podczas jazdy kierownica nieoczekiwanie nie zmieniła swojego położenia niebezpieczeństwo wypadku!

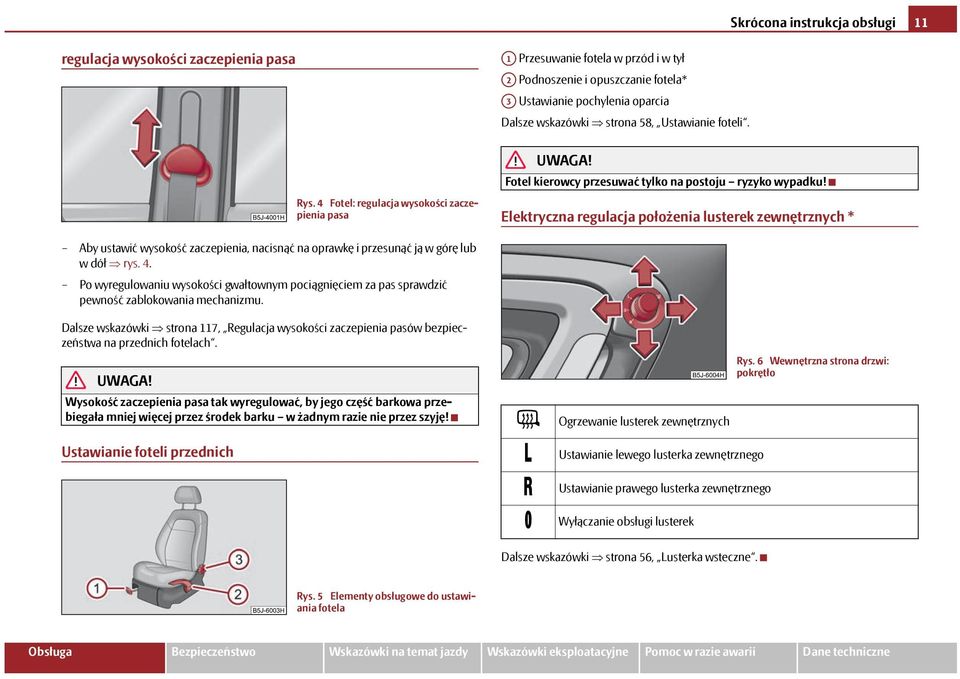

13 Skrócona instrukcja obsługi 11 regulacja wysokości zaczepienia pasa Rys. 4 Fotel: regulacja wysokości zaczepienia pasa A1 Przesuwanie fotela w przód i w tył A2 Podnoszenie i opuszczanie fotela* A3 Ustawianie pochylenia oparcia Dalsze wskazówki strona 58, Ustawianie foteli. Fotel kierowcy przesuwać tylko na postoju ryzyko wypadku! Elektryczna regulacja położenia lusterek zewnętrznych * Aby ustawić wysokość zaczepienia, nacisnąć na oprawkę i przesunąć ją w górę lub w dół rys. 4. Po wyregulowaniu wysokości gwałtownym pociągnięciem za pas sprawdzić pewność zablokowania mechanizmu. Dalsze wskazówki strona 117, Regulacja wysokości zaczepienia pasów bezpieczeństwa na przednich fotelach. Wysokość zaczepienia pasa tak wyregulować, by jego część barkowa przebiegała mniej więcej przez środek barku w żadnym razie nie przez szyję! Ustawianie foteli przednich Ogrzewanie lusterek zewnętrznych Ustawianie lewego lusterka zewnętrznego Ustawianie prawego lusterka zewnętrznego Wyłączanie obsługi lusterek Rys. 6 Wewnętrzna strona drzwi: pokrętło Dalsze wskazówki strona 56, Lusterka wsteczne. Rys. 5 Elementy obsługowe do ustawiania fotela Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

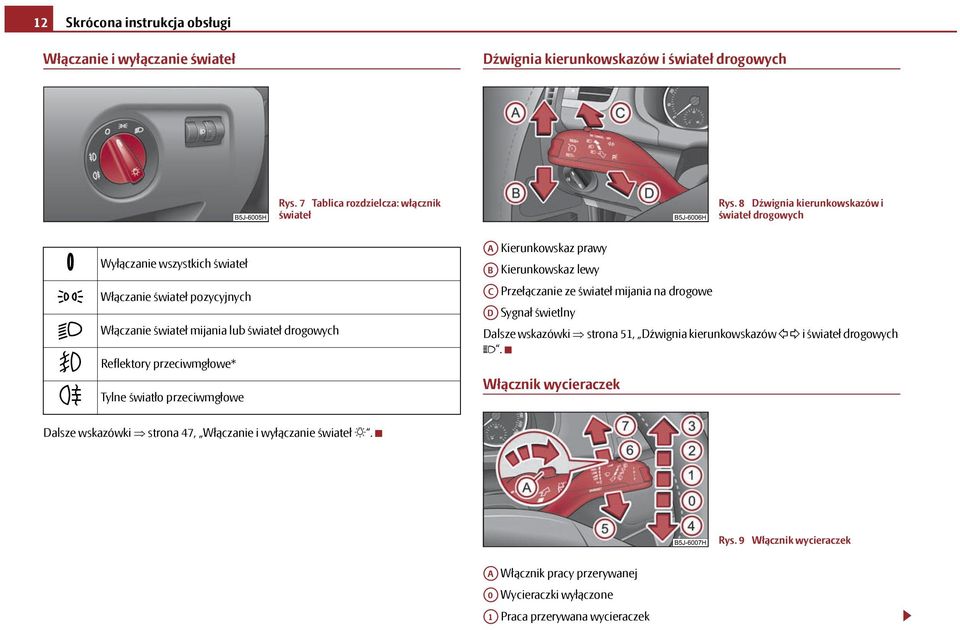

14 12 Skrócona instrukcja obsługi Włączanie i wyłączanie świateł Dźwignia kierunkowskazów i świateł drogowych Rys. 7 Tablica rozdzielcza: włącznik świateł Rys. 8 Dźwignia kierunkowskazów i świateł drogowych Wyłączanie wszystkich świateł Włączanie świateł pozycyjnych Włączanie świateł mijania lub świateł drogowych Reflektory przeciwmgłowe* Tylne światło przeciwmgłowe A Kierunkowskaz prawy AB Kierunkowskaz lewy AC Przełączanie ze świateł mijania na drogowe AD Sygnał świetlny Dalsze wskazówki strona 51, Dźwignia kierunkowskazów i świateł drogowych. Włącznik wycieraczek Dalsze wskazówki strona 47, Włączanie i wyłączanie świateł. Rys. 9 Włącznik wycieraczek A Włącznik pracy przerywanej A0 Wycieraczki wyłączone A1 Praca przerywana wycieraczek

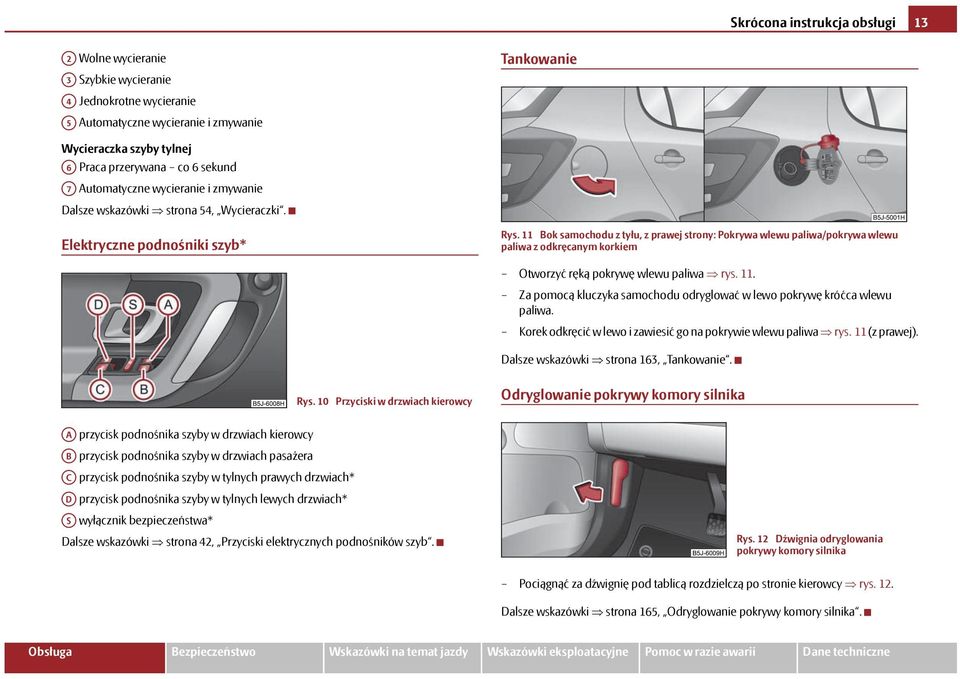

15 Skrócona instrukcja obsługi 13 A2 A3 A4 A5 Wolne wycieranie Szybkie wycieranie Jednokrotne wycieranie Automatyczne wycieranie i zmywanie Tankowanie Wycieraczka szyby tylnej A6 Praca przerywana co 6 sekund A7 Automatyczne wycieranie i zmywanie Dalsze wskazówki strona 54, Wycieraczki. Elektryczne podnośniki szyb* Rys. 11 Bok samochodu z tyłu, z prawej strony: Pokrywa wlewu paliwa/pokrywa wlewu paliwa z odkręcanym korkiem Otworzyć ręką pokrywę wlewu paliwa rys. 11. Za pomocą kluczyka samochodu odryglować w lewo pokrywę króćca wlewu paliwa. Korek odkręcić w lewo i zawiesić go na pokrywie wlewu paliwa rys. 11 (z prawej). Dalsze wskazówki strona 163, Tankowanie. Rys. 10 Przyciski w drzwiach kierowcy A przycisk podnośnika szyby w drzwiach kierowcy AB przycisk podnośnika szyby w drzwiach pasażera AC przycisk podnośnika szyby w tylnych prawych drzwiach* AD przycisk podnośnika szyby w tylnych lewych drzwiach* AS wyłącznik bezpieczeństwa* Dalsze wskazówki strona 42, Przyciski elektrycznych podnośników szyb. Odryglowanie pokrywy komory silnika Rys. 12 Dźwignia odryglowania pokrywy komory silnika Pociągnąć za dźwignię pod tablicą rozdzielczą po stronie kierowcy rys. 12. Dalsze wskazówki strona 165, Odryglowanie pokrywy komory silnika. Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

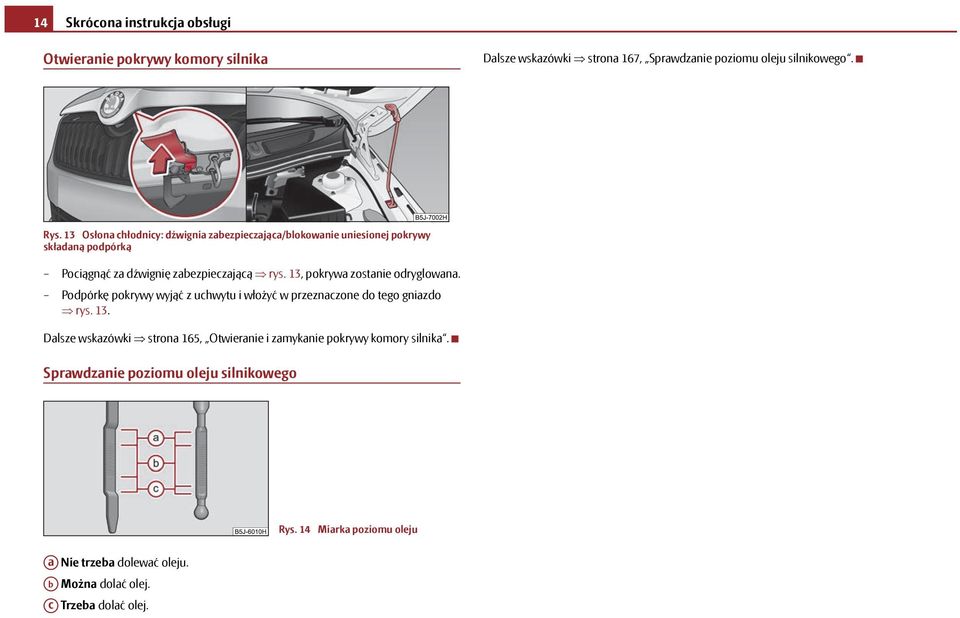

16 14 Skrócona instrukcja obsługi Otwieranie pokrywy komory silnika Dalsze wskazówki strona 167, Sprawdzanie poziomu oleju silnikowego. Rys. 13 Osłona chłodnicy: dźwignia zabezpieczająca/blokowanie uniesionej pokrywy składaną podpórką Pociągnąć za dźwignię zabezpieczającą rys. 13, pokrywa zostanie odryglowana. Podpórkę pokrywy wyjąć z uchwytu i włożyć w przeznaczone do tego gniazdo rys. 13. Dalsze wskazówki strona 165, Otwieranie i zamykanie pokrywy komory silnika. Sprawdzanie poziomu oleju silnikowego Rys. 14 Miarka poziomu oleju Aa Nie trzeba dolewać oleju. Ab Można dolać olej. Ac Trzeba dolać olej.

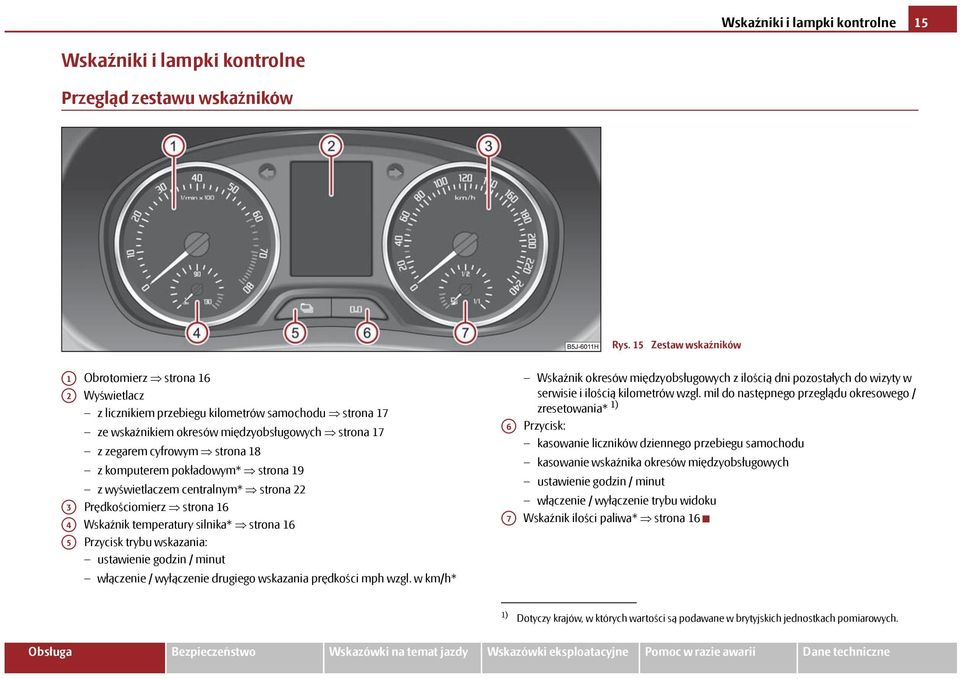

17 Wskaźniki i lampki kontrolne 15 Wskaźniki i lampki kontrolne Przegląd zestawu wskaźników Rys. 15 Zestaw wskaźników A1 A2 A3 A4 A5 Obrotomierz strona 16 Wyświetlacz z licznikiem przebiegu kilometrów samochodu strona 17 ze wskaźnikiem okresów międzyobsługowych strona 17 z zegarem cyfrowym strona 18 z komputerem pokładowym* strona 19 z wyświetlaczem centralnym* strona 22 Prędkościomierz strona 16 Wskaźnik temperatury silnika* strona 16 Przycisk trybu wskazania: ustawienie godzin / minut włączenie / wyłączenie drugiego wskazania prędkości mph wzgl. w km/h* A6 A7 Wskaźnik okresów międzyobsługowych z ilością dni pozostałych do wizyty w serwisie i ilością kilometrów wzgl. mil do następnego przeglądu okresowego / zresetowania* 1) Przycisk: kasowanie liczników dziennego przebiegu samochodu kasowanie wskaźnika okresów międzyobsługowych ustawienie godzin / minut włączenie / wyłączenie trybu widoku Wskaźnik ilości paliwa* strona 16 1) Dotyczy krajów, w których wartości są podawane w brytyjskich jednostkach pomiarowych. Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

18 16 Wskaźniki i lampki kontrolne Obrotomierz Czerwony obszar na podziałce obrotomierza A1 strona 15, rys. 15 oznacza obszar, w którym sterownik rozpoczyna ograniczanie prędkości obrotowej silnika. Sterownik silnika ogranicza prędkość obrotową do bezpiecznej wartości granicznej. Przed dojściem wskazówki licznika do czerwonego obszaru na podziałce przełączyć na wyższy bieg wzgl. dźwignią sterującą automatycznej skrzyni biegów wybrać położenie D. Uniknie to wystąpienia zbyt wysokiej prędkości obrotowej silnika w okresie docierania, a także na początku każdej jazdy, zanim silnik osiągnie temperaturę robocza strona 145. dot. środowiska Wcześniejsza zmiana na wyższy bieg pomaga zaoszczędzić paliwo, zmniejsza hałas i oszczędza środowisko, a także wydłuża trwałość i niezawodność silnika. Prędkościomierz Ostrzeżenie o przekroczeniu prędkości jazdy* Przy przekroczeniu prędkości 120 km/h rozlega się dźwięk ostrzegawczy. Gdy tylko prędkość jazdy spadnie poniżej tej granicy, dźwięk ostrzegawczy wyłącza się. Funkcja ta jest dostępna tylko w wybranych krajach. Wskaźnik temperatury silnika* Wskaźnik temperatury silnika A4 strona 15, rys. 15 działa tylko przy włączonym zapłonie. Aby uniknąć uszkodzenia silnika, należy przestrzegać następujących wskazówek, dotyczących zakresów temperatury: Silnik zimny Jeżeli wskazówka znajduje się po lewej stronie skali, silnik nie osiągnął jeszcze normalnej temperatury pracy. Należy unikać dużych prędkości obrotowych silnika, wciskania do oporu pedału przyspieszenia i przeciążania silnika. Zakres temperatury pracy Silnik osiągnął normalną temperaturę pracy, jeżeli wskazówka znajduje się w środkowym zakresie skali. Przy dużym obciążeniu silnika i wysokiej temperaturze zewnętrznej wskazówka może się również przesunąć dalej w prawo. Nie jest to istotne, dopóki nie zacznie migać symbol ostrzegawczy w zestawie wskaźników. Jeśli w zestawie wskaźników zacznie migać symbol, to albo temperatura silnika jest za wysoka, albo poziom płynu chłodzącego jest za niski. Przestrzegać wskazówek strona 28, Temperatura silnika i poziom płynu chłodzącego. Przed otwarciem pokrywy komory silnika i sprawdzeniem poziomu płynu chłodzącego należy się zapoznać ze wskazówkami strona 166, Prace w komorze silnika. Ostrożnie! Dodatkowe reflektory i inne elementy zamontowane przed wlotami powietrza pogarszają chłodzenie silnika. Przy wysokiej temperaturze zewnętrznej i dużym obciążeniu silnika powstaje wówczas niebezpieczeństwo przegrzania silnika! Wskaźnik ilości paliwa* Wskaźnik ilości paliwa A7 strona 15, rys. 15 działa tylko przy włączonym zapłonie. Pojemność zbiornika paliwa wynosi około 45 litry. Jeżeli wskazówka dojdzie do znaku rezerwy, w zestawie wskaźników włącza się symbol ostrzegawczy. Wtedy w zbiorniku paliwa jest jeszcze około 7 litrów paliwa. Symbol ten przypomina kierowcy o konieczności zatankowania. Na wyświetlaczu centralnym* wyświetla się komunikat: Please refuel! (Proszę zatankować!)

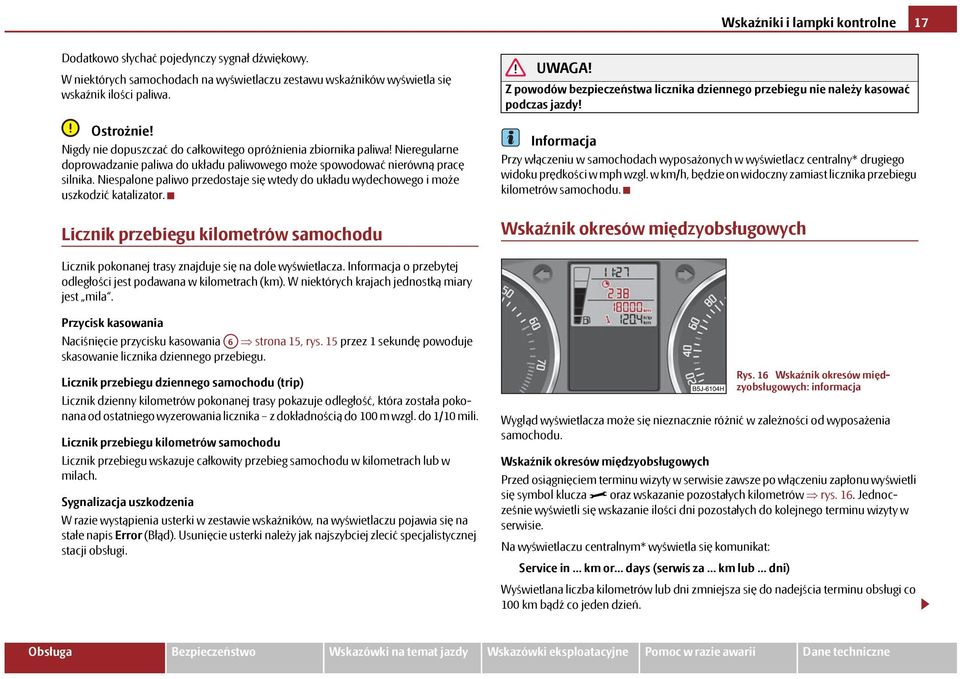

19 Wskaźniki i lampki kontrolne 17 Dodatkowo słychać pojedynczy sygnał dźwiękowy. W niektórych samochodach na wyświetlaczu zestawu wskaźników wyświetla się wskaźnik ilości paliwa. Ostrożnie! Nigdy nie dopuszczać do całkowitego opróżnienia zbiornika paliwa! Nieregularne doprowadzanie paliwa do układu paliwowego może spowodować nierówną pracę silnika. Niespalone paliwo przedostaje się wtedy do układu wydechowego i może uszkodzić katalizator. Licznik przebiegu kilometrów samochodu Z powodów bezpieczeństwa licznika dziennego przebiegu nie należy kasować podczas jazdy! Przy włączeniu w samochodach wyposażonych w wyświetlacz centralny* drugiego widoku prędkości w mph wzgl. w km/h, będzie on widoczny zamiast licznika przebiegu kilometrów samochodu. Wskaźnik okresów międzyobsługowych Licznik pokonanej trasy znajduje się na dole wyświetlacza. o przebytej odległości jest podawana w kilometrach (km). W niektórych krajach jednostką miary jest mila. Przycisk kasowania Naciśnięcie przycisku kasowania A6 strona 15, rys. 15 przez 1 sekundę powoduje skasowanie licznika dziennego przebiegu. Licznik przebiegu dziennego samochodu (trip) Licznik dzienny kilometrów pokonanej trasy pokazuje odległość, która została pokonana od ostatniego wyzerowania licznika z dokładnością do 100 m wzgl. do 1/10 mili. Licznik przebiegu kilometrów samochodu Licznik przebiegu wskazuje całkowity przebieg samochodu w kilometrach lub w milach. Sygnalizacja uszkodzenia W razie wystąpienia usterki w zestawie wskaźników, na wyświetlaczu pojawia się na stałe napis Error (Błąd). Usunięcie usterki należy jak najszybciej zlecić specjalistycznej stacji obsługi. Rys. 16 Wskaźnik okresów międzyobsługowych: informacja Wygląd wyświetlacza może się nieznacznie różnić w zależności od wyposażenia samochodu. Wskaźnik okresów międzyobsługowych Przed osiągnięciem terminu wizyty w serwisie zawsze po włączeniu zapłonu wyświetli się symbol klucza oraz wskazanie pozostałych kilometrów rys. 16. Jednocześnie wyświetli się wskazanie ilości dni pozostałych do kolejnego terminu wizyty w serwisie. Na wyświetlaczu centralnym* wyświetla się komunikat: Service in... km or... days (serwis za... km lub... dni) Wyświetlana liczba kilometrów lub dni zmniejsza się do nadejścia terminu obsługi co 100 km bądź co jeden dzień. Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

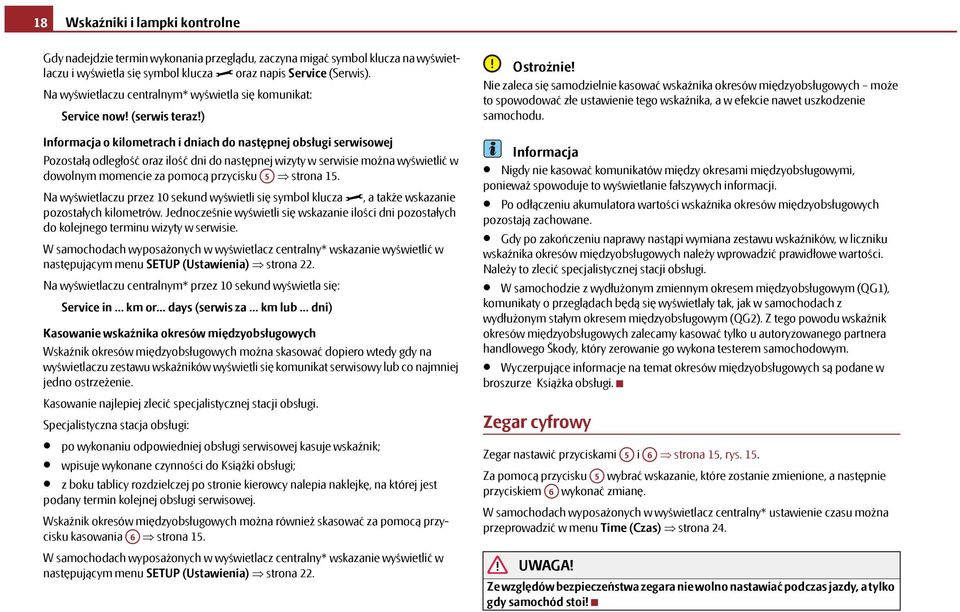

20 18 Wskaźniki i lampki kontrolne Gdy nadejdzie termin wykonania przeglądu, zaczyna migać symbol klucza na wyświetlaczu i wyświetla się symbol klucza oraz napis Service (Serwis). Na wyświetlaczu centralnym* wyświetla się komunikat: Service now! (serwis teraz!) o kilometrach i dniach do następnej obsługi serwisowej Pozostałą odległość oraz ilość dni do następnej wizyty w serwisie można wyświetlić w dowolnym momencie za pomocą przycisku A5 strona 15. Na wyświetlaczu przez 10 sekund wyświetli się symbol klucza, a także wskazanie pozostałych kilometrów. Jednocześnie wyświetli się wskazanie ilości dni pozostałych do kolejnego terminu wizyty w serwisie. W samochodach wyposażonych w wyświetlacz centralny* wskazanie wyświetlić w następującym menu SETUP (Ustawienia) strona 22. Na wyświetlaczu centralnym* przez 10 sekund wyświetla się: Service in... km or... days (serwis za... km lub... dni) Kasowanie wskaźnika okresów międzyobsługowych Wskaźnik okresów międzyobsługowych można skasować dopiero wtedy gdy na wyświetlaczu zestawu wskaźników wyświetli się komunikat serwisowy lub co najmniej jedno ostrzeżenie. Kasowanie najlepiej zlecić specjalistycznej stacji obsługi. Specjalistyczna stacja obsługi: po wykonaniu odpowiedniej obsługi serwisowej kasuje wskaźnik; wpisuje wykonane czynności do Książki obsługi; z boku tablicy rozdzielczej po stronie kierowcy nalepia naklejkę, na której jest podany termin kolejnej obsługi serwisowej. Wskaźnik okresów międzyobsługowych można również skasować za pomocą przycisku kasowania A6 strona 15. W samochodach wyposażonych w wyświetlacz centralny* wskazanie wyświetlić w następującym menu SETUP (Ustawienia) strona 22. Ostrożnie! Nie zaleca się samodzielnie kasować wskaźnika okresów międzyobsługowych może to spowodować złe ustawienie tego wskaźnika, a w efekcie nawet uszkodzenie samochodu. Nigdy nie kasować komunikatów między okresami międzyobsługowymi, ponieważ spowoduje to wyświetlanie fałszywych informacji. Po odłączeniu akumulatora wartości wskaźnika okresów międzyobsługowych pozostają zachowane. Gdy po zakończeniu naprawy nastąpi wymiana zestawu wskaźników, w liczniku wskaźnika okresów międzyobsługowych należy wprowadzić prawidłowe wartości. Należy to zlecić specjalistycznej stacji obsługi. W samochodzie z wydłużonym zmiennym okresem międzyobsługowym (QG1), komunikaty o przeglądach będą się wyświetlały tak, jak w samochodach z wydłużonym stałym okresem międzyobsługowym (QG2). Z tego powodu wskaźnik okresów międzyobsługowych zalecamy kasować tylko u autoryzowanego partnera handlowego Škody, który zerowanie go wykona testerem samochodowym. Wyczerpujące informacje na temat okresów międzyobsługowych są podane w broszurze Książka obsługi. Zegar cyfrowy Zegar nastawić przyciskami A5 i A6 strona 15, rys. 15. Za pomocą przycisku A5 wybrać wskazanie, które zostanie zmienione, a następnie przyciskiem A6 wykonać zmianę. W samochodach wyposażonych w wyświetlacz centralny* ustawienie czasu można przeprowadzić w menu Time (Czas) strona 24. Ze względów bezpieczeństwa zegara nie wolno nastawiać podczas jazdy, a tylko gdy samochód stoi!

21 Wskaźniki i lampki kontrolne 19 Komputer pokładowy* Pamięć Wprowadzenie Funkcje komputera pokładowego wyświetlają się zależnie od wyposażenia samochodu na wyświetlaczu rys. 17 lub na wyświetlaczu centralnym strona 22. Komputer pokładowy umożliwia uzyskanie wielu przydatnych informacji, takich jak: Temperatura zewnętrzna strona 20 Czas jazdy strona 20 Chwilowe zużycie paliwa strona 20 Średnie zużycie paliwa strona 21 Zasięg jazdy strona 21 Przebyta odległość strona 21 Średnia prędkość jazdy strona 21 Bieżąca prędkość* strona 21 Ostrzeżenie o przekroczeniu prędkości jazdy* strona 21 W samochodach wyposażonych w wyświetlacz centralny* można ukryć widok niektórych informacji. W pewnych wersjach eksportowych wartości wyświetlają się w miarach angielskich. Po włączeniu widoku drugiej prędkości w mph, na wyświetlaczu nie wyświetli się bieżąca prędkość*. Komputer pokładowy ma dwa różne rodzaje pamięci. Z lewej strony wyświetlacza widoczny jest aktualny rodzaj pamięci rys. 17. Dane pamięci pojedynczej jazdy (pamięć nr 1) są pokazywane, gdy na wyświetlaczu jest widoczne 1. Gdy wyświetla się 2, dostępne są dane pamięci wszystkich jazd (pamięć nr 2). Przełączenie między rodzajami pamięci następuje przez naciśnięcie przycisku AB strona 20, rys. 18 w dźwigni włącznika wycieraczek. Pamięć pojedynczej jazdy (pamięć 1) Pamięć pojedynczej jazdy zbiera informacje o jeździe trwającej od włączenia do wyłączenia zapłonu. Jeśli jazda będzie kontynuowana w ciągu 2 godzin od wyłączenia zapłonu, nowo nadchodzące informacje zaktualizują dane dotychczasowej jazdy. Gdy przerwa w jeździe jest dłuższa niż 2 godziny, pamięć jest automatycznie zerowana. Pamięć wszystkich jazd (pamięć 2) Rys. 17 Komputer pokładowy Pamięć wszystkich jazd zbiera informacje o dowolnej liczbie pojedynczych jazd o łącznym czasie trwania do 19 godzin i 59 minut lub przebiegu do 1999 km, wzgl. w samochodach wyposażonych w wyświetlacz centralny*, 99 godzin i 59 minut lub przebiegu 9999 km. Gdy następuje przekroczenie jednej z podanych wartości, pamięć jest zerowana i obliczenia zaczynają się od nowa. Pamięć wszystkich jazd, inaczej niż pamięć pojedynczej jazdy, nie jest automatycznie kasowana po przerwie dłuższej niż 2 godziny. Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

22 20 Wskaźniki i lampki kontrolne Odłączenie akumulatora powoduje wyzerowanie wszystkich wartości pamięci 1 i 2. Obsługa czas jazdy. Komputer pokładowy można obsługiwać tylko gdy jest włączony zapłon. Po włączeniu zapłonu wyświetla się ta funkcja, która była wybrana przed jego wyłączeniem. Temperatura zewnętrzna Temperatura zewnętrzna jest pokazywana na wyświetlaczu po włączeniu zapłonu. W temperaturze poniżej +4 C przed wartością temperatury zewnętrznej pojawia się symbol płatka śniegu (ostrzeżenie przed gołoledzią), który miga przez 10 sekund, a następnie wyświetla się razem ze wskazaniem temperatury zewnętrznej. Jednocześnie rozbrzmiewa dźwięk ostrzegawczy. Po naciśnięciu przycisku A w dźwigni włącznika wycieraczek rys. 18 wyświetla się ta funkcja, która wyświetlała się jako ostatnia. Przycisk kołyskowy A i przycisk AB są umieszczone w dźwigni włącznika wycieraczek rys. 18. Wybieranie rodzaju pamięci Krótkim naciśnięciem przycisku AB w dźwigni włącznika wycieraczek wybiera się wybraną pamięć. Wybór funkcji Przycisk kołyskowy A przestawić w górę lub w dół dłużej niż 0,5 sekundy. Spowoduje to wyświetlenie kolejno poszczególnych funkcji komputera pokładowego. Zerowanie funkcji Wybrać właściwy rodzaj pamięci. Naciskać przycisk AB i przytrzymać dłużej niż 1 sekundę. Przyciskiem AB zeruje się następujące wartości wybranej pamięci: średnie zużycie paliwa; przebyta odległość; średnią prędkość jazdy; Rys. 18 Komputer pokładowy: elementy obsługowe Nigdy nie polegać wyłącznie na wskazaniach temperatury zewnętrznej, że jezdnia na pewno nie jest oblodzona. Prosimy pamiętać, że także w temperaturze około +4 C może wystąpić oblodzenie drogi ostrzeżenie przed możliwością gołoledzi! Czas jazdy Na wyświetlaczu pokazywany jest czas jazdy, jaki upłynął od ostatniego wyzerowania pamięci strona 19. Gdy się chce określić czas jazdy od określonego momentu, na początku nowego okresu pomiarowego trzeba wyzerować pamięć przyciskiem AB rys. 18. Maksymalna wartość czasu w wypadku obu rodzajów pamięci wynosi 19 godzin i 59 minut, wzgl. w samochodach, wyposażonych w wyświetlacz centralny*, 99 godzin i 59 minut. Po przekroczeniu tej wartości ponownie wyświetla się zero. Chwilowe zużycie paliwa Na wyświetlaczu wyświetla się chwilowe zużycie paliwa w l/100 km. Na podstawie tej wartości można dopasować sposób jazdy do zakładanego zużycia paliwa. Gdy samochód stoi lub jedzie wolno, wartość podawana jest w l/h.

23 Wskaźniki i lampki kontrolne 21 Podczas jazdy wartość jest aktualizowana co 0,5 sekund. Średnie zużycie paliwa Na wyświetlaczu wyświetla się średnie zużycie paliwa w l/100 km, liczone od czasu ostatniego wyzerowania pamięci strona 19, rys. 17. Na podstawie tej wartości można dopasować sposób jazdy do zakładanego zużycia paliwa. By ustalić średnie zużycie paliwa w określonym czasie, na początku nowego okresu pomiarowego trzeba wyzerować pamięć przyciskiem AB w dźwigni włącznika wycieraczek strona 20, rys. 18. Po wyzerowaniu na wyświetlaczu przez pierwsze 100 metrów wyświetlają się tylko kreski. Podczas jazdy wartość jest aktualizowana co 5 sekund. Nie wyświetla się całkowita ilość zużytego paliwa. Zasięg jazdy Na wyświetlaczu jest podawany szacunkowy zasięg jazdy w kilometrach. Wartość ta mówi, jaką odległość można jeszcze przebyć samochodem przy obecnej ilości paliwa w zbiorniku i dotychczasowym sposobie jazdy. Wyświetlana wartość się zmienia skokowo co 10 km. Po zapaleniu się lampki kontrolnej rezerwy paliwa wskazanie będzie się zmieniało co 5 km. Podstawą obliczenia zasięgu jazdy jest zużycie paliwa, jakie występowało w ciągu ostatnich 50 km. Gdy się jedzie oszczędnie, zasięg jazdy wzrasta. W przypadku wyzerowania pamięci (po odłączeniu akumulatora) nastąpi obliczenie zasięgu przy zużyciu paliwa 10 l/100 km, a następnie obliczona wartość zostanie dostosowana do stylu jazdy. Przebyta odległość Na wyświetlaczu wyświetla się odległość, jaka została przebyta od ostatniego wyzerowania pamięci strona 19. By określić odległość przebytą od określonego momentu, na początku nowego okresu pomiarowego trzeba wyzerować pamięć przyciskiem AB w dźwigni włącznika wycieraczek strona 20, rys. 18. Maksymalna wyświetlana wartość dla obu rodzajów pamięci wynosi 1999 km, zaś w samochodach wyposażonych w wyświetlacz centralny* przebieg wynosi 9999 km. Po przekroczeniu tej wartości ponownie wyświetla się zero. Średnia prędkość jazdy Na wyświetlaczu wyświetla się średnia prędkość jazdy w km/h, liczona od czasu ostatniego wyzerowania pamięci strona 19. By określić średnią prędkość jazdy w określonym czasie, na początku nowego okresu pomiarowego trzeba wyzerować pamięć przyciskiem AB strona 20, rys. 18 w dźwigni włącznika wycieraczek. Po wyzerowaniu na wyświetlaczu przez pierwsze 100 metrów wyświetlają się tylko kreski. Podczas jazdy wartość jest aktualizowana co 5 sekund. Bieżąca prędkość* Na wyświetlaczu wyświetla się bieżąca prędkość, która jest taka sama, jak prędkość pokazywana na prędkościomierzu A2 strona 15, rys. 15. Ostrzeżenie o przekroczeniu prędkości jazdy* Rys. 19 Komputer pokładowy: elementy obsługowe Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

24 22 Wskaźniki i lampki kontrolne Ta funkcja umożliwia nastawienie granicznej dopuszczalnej prędkości jazdy, np. podczas jazdy w mieście. Gdy zostanie przekroczona nastawiona prędkość jazdy, na wyświetlaczu pojawi się informacja ostrzegawcza. Ostrzeżenie o przekroczeniu prędkości jazdy Wybrać pozycję menu Speed warning --- km/h (ostrzeganie przy --- km/h). Jechać z określoną prędkością, np. 50 km/h. Nacisnąć przycisk AB strona 21, rys. 19. W wyświetlaczu centralnym* wyświetli się komunikat Speed warning 50 km/h (Ostrzeżenie przy 50 km/h). Za pomocą przycisku A wartość tę można zwiększyć wzgl. zmniejszyć. Po ponownym naciśnięciu przycisku AB wartość zostanie zapamiętana. Po ponownym naciśnięciu wartość jest anulowana i w wyświetlaczu centralnym* wyświetla się ---. Gdy zostanie przekroczona nastawiona graniczna prędkość jazdy, na wyświetlaczu pojawi się ostrzeżenie Speed 50 km/h exceeded (prędkość 50 km/h przekroczona). Tekst ten będzie wyświetlał się dotąd, aż prędkość zostania ograniczona poniżej ustawionego limitu lub komunikat zostanie wyłączony przyciskiem AB strona 21, rys. 19. Dodatkowo słychać pojedynczy sygnał dźwiękowy. Ustawiona granica prędkości pozostanie zapisana także po wyłączeniu zapłonu. Nieprawidłowe działanie, ewentualna konieczność naprawy oraz inne informacje są przedstawiane za pomocą czerwonych strona 24 i żółtych strona 24 symboli. Pojawieniu się niektórych symboli towarzyszy sygnał ostrzegawczy. Ponadto na wyświetlaczu wyświetlają się teksty informacyjne i ostrzegawcze strona 25. Tekst może się wyświetlać w jednym z następujących języków: czeskim, angielskim, niemieckim, francuskim, włoskim, hiszpańskim, portugalskim, rosyjskim i chińskim. Język można wybrać w menu ustawień. Na wyświetlaczu mogą się wyświetlać następujące informacje (w zależności od wyposażenia samochodu): Menu główne strona 22 Ostrzeżenie o otwartych drzwiach, pokrywie bagażnika i pokrywie komory silnika Menu główne strona 23 Wskaźnik okresów międzyobsługowych strona 17 Położenie dźwigni sterującej automatycznej skrzyni biegów strona 98 Wyświetlacza typu MAXI DOT (wyświetlacz centralny)* Wprowadzenie Wyświetlacz centralny podaje przejrzyste informacje o aktualnym stanie pracy samochodu. Ponadto przekazuje komunikaty radia, telefonu, komputera pokładowego, układu nawigacyjnego, urządzenia podłączonego do wejścia MDI i automatycznej skrzyni biegów (w zależności od wyposażenia samochodu). Po włączeniu zapłonu oraz podczas jazdy w samochodzie stale są nadzorowane pewne funkcje i stany. Rys. 20 Wyświetlacz centralny: elementy obsługowe MAIN MENU (MENU GŁÓWNE) otwiera się przez naciśnięcie przycisku kołyskowego A rys. 20 przez ponad sekundę.

25 Wskaźniki i lampki kontrolne 23 Przycisk kołyskowy A pozwala też przeglądać poszczególne pozycje menu. Po krótkim naciśnięciu przycisku AB ukazuje się wybrana informacja. Menu zawiera następujące pozycje (w zależności od wyposażenia samochodu): Komputer pokładowy strona 19 Audio (audio)* Navigation (nawigacja) * Phone (Telefon)* strona 103 Vehicle status (Stan samochodu) strona 23 Setup (Ustawienia) strona 24 Pozycja menu Audio (Audio) pojawia się tylko wtedy, gdy jest włączony fabryczny radioodtwarzacz*. Pozycja menu Navigation (Nawigacja) pojawia się tylko wtedy, gdy jest włączony fabryczny układ nawigacji*. Gdy na wyświetlaczu centralnym wyświetlają się komunikaty ostrzegawcze strona 23, by otworzyć menu główne, należy je zatwierdzić przyciskiem AB w dźwigni włącznika wycieraczek. Podczas przerwy w przeglądaniu pozycji menu wyświetlacza centralnego lub gdy zmiana widoku nie nastąpi w ciągu 10 sekund, menu zawsze się przełączy na jeden z poziomów wyżej. Obsługa fabrycznego radioodtwarzacza* wzgl. układu nawigacji* jest opisana w oddzielnej instrukcji, dołączonej do dokumentacji samochodu. Ostrzeżenie o otwartych drzwiach, pokrywie bagażnika i pokrywie komory silnika Ostrzeżenie o otwartych drzwiach wyświetla się, gdy jedne z drzwi, pokrywa bagażnika lub pokrywa silnika są otwarte lub niedomknięte. Na wyświetlanym symbolu widać, który z tych elementów nie jest zamknięty. Symbol wyłącza się, gdy tylko drzwi albo pokrywa bagażnika bądź pokrywa komory silnika zostaną dobrze zamknięte. Przy prędkości powyżej 6 km/h, gdy są otwarte drzwi lub pokrywa bagażnika uruchomi się sygnał ostrzegawczy. Auto-Check (kontrola stanu samochodu) Stan samochodu Funkcja Auto-Check sprawdza stan niektórych funkcji i podzespołów samochodu. Sprawdzanie to odbywa się po włączeniu zapłonu w sposób ciągły, niezależnie od tego, czy samochód jedzie, czy też stoi. Niektóre informacje o niesprawności, pilna potrzeba wykonania naprawy, zbliżający się termin obsługi serwisowej oraz inne komunikaty wyświetlają się na wyświetlaczu zestawu wskaźników, tzw. wyświetlaczu centralnym. Komunikaty są podzielone według priorytetu na symbole czerwone i żółte. Czerwone symbole sygnalizują zagrożenie (priorytet 1) a żółte symbole ostrzeżenie (priorytet 2). Ponadto wraz z czerwonymi symbolami ukazują się wskazówki dla kierowcy strona 25. Gdy w menu głównym wyświetli się punkt Vehicle status (Stan samochodu), istnieje przynajmniej jeden komunikat o niesprawności. Po wybraniu tego punktu menu pojawia się pierwszy komunikat ostrzegawczy. Gdy jest więcej komunikatów o usterkach, na wyświetlaczu pod komunikatem pokazuje się liczba, np. 1/3. Taki opis mówi, że wyświetlany jest pierwszy z łącznej liczby trzech komunikatów. Odpowiednie komunikaty pojawiają się kolejno, co 5 sekund. Jak najszybciej sprawdzić wyświetlane komunikaty usterek. Dopóki usterki (niesprawności) nie zostaną usunięte, dopóty symbole będą się wciąż ukazywać. Po pierwszym ukazaniu się symbole są dalej wyświetlane bez komunikatów dla kierowcy. Wystąpienie niesprawności jest sygnalizowane nie tylko pojawieniem się komunikatu w postaci symbolu i tekstu, lecz również akustycznie: Priorytet 1 trzy dźwięki ostrzegawcze Priorytet 2 jeden dźwięk ostrzegawczy Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne

26 24 Wskaźniki i lampki kontrolne Czerwone symbole Czerwony symbol sygnalizuje niebezpieczeństwo. Zatrzymać samochód. Wyłączyć silnik. Sprawdzić sygnalizowaną funkcję (usterkę). W razie potrzeby wezwać fachową pomoc. Znaczenie czerwonych symboli: Za niskie ciśnienie oleju w silniku strona 29 Gdy wyświetla się czerwony symbol, słychać trzy kolejne dźwięki ostrzegawcze. Żółte symbole Żółty symbol jest ostrzeżeniem. Jak najszybciej należy sprawdzić odpowiednią funkcję. Znaczenie żółtych symboli: Przegrzane sprzęgła automatycznej skrzyni biegów DSG* Sprawdzić poziom oleju w silniku, uszkodzony czujnik poziomu oleju Gdy wyświetla się żółty symbol, słychać jeden dźwięk ostrzegawczy. strona 96 strona 29 Jeśli występuje więcej zakłóceń o priorytecie 2, ich symbole wyświetlają się po kolei każdy przez 5 sekund. Ustawienia Za pomocą wyświetlacza centralnego można samemu zmienić pewne ustawienia. Aktualne ustawienie jest pokazywane na wyświetlaczu centralnym, u góry odpowiedniego menu, pod kreską. Menu zawiera następujące pozycje (w zależności od wyposażenia samochodu): Language (Language) MFD Data (DATE MFA) Time (zegar) Winter tires (opony zimowe) Units (jednostki) Alt. speed dis. (Drugie wskazanie prędkości) Service interval (serwis) Factory Setting (ustawienia fabryczne) Back (wstecz) Wybranie punktu menu Back (Wstecz) powoduje przejście o jeden poziom menu wyżej. Język Można tutaj wybrać język, w którym mają się pojawiać komunikaty ostrzegawcze i informacje. Wskazania komputera pokładowego W tym miejscu można włączyć wzgl. wyłączyć niektóre wskazania komputera pokładowego. Czas Można tu ustawić godzinę i format wyświetlania czasu (12-godzinny lub 24-godzinny) oraz zmienić czas zimowy na letni i odwrotnie. Opony zimowe Można tutaj podać prędkość, przy której ma się pojawić sygnał ostrzegawczy. Ta funkcja jest przydatna np. wtedy, gdy w samochodzie są założone opony zimowe o dopuszczalnej prędkości jazdy mniejszej, niż maksymalna prędkość samochodu.

27 Wskaźniki i lampki kontrolne 25 W chwili przekroczenia podanej prędkości na wyświetlaczu centralnym* pojawia się komunikat: Snow tyres max. speed... km/h (Prędkość maks.... km/h przy założonych oponach zimowych) Jednostki Można tu wybrać jednostki temperatury, zużycia paliwa i przebiegu samochodu. Wskazanie drugiej prędkości W tym miejscu można włączyć wskazanie drugiej prędkości w mph wzgl. w km/h 2). Service (Serwis) W tym miejscu można wyświetlić wskazanie kilometrów pozostałych na następnej wizyty w serwisie, a także skasować wskaźnik okresów międzyobsługowych. Factory setting Po wybraniu punktu menu Factory Setting (Ustawienia fabryczne) wyświetlacz centralny powróci do swoich pierwotnych ustawień fabrycznych. 2) Dotyczy krajów, w których wartości są podawane w brytyjskich jednostkach pomiarowych. Lampki kontrolne Przegląd Lampki kontrolne sygnalizują określone funkcje lub zakłócenia. Rys. 21 Zestaw wskaźników z lampkami kontrolnymi Obsługa Bezpieczeństwo Wskazówki na temat jazdy Wskazówki eksploatacyjne Pomoc w razie awarii Dane techniczne
