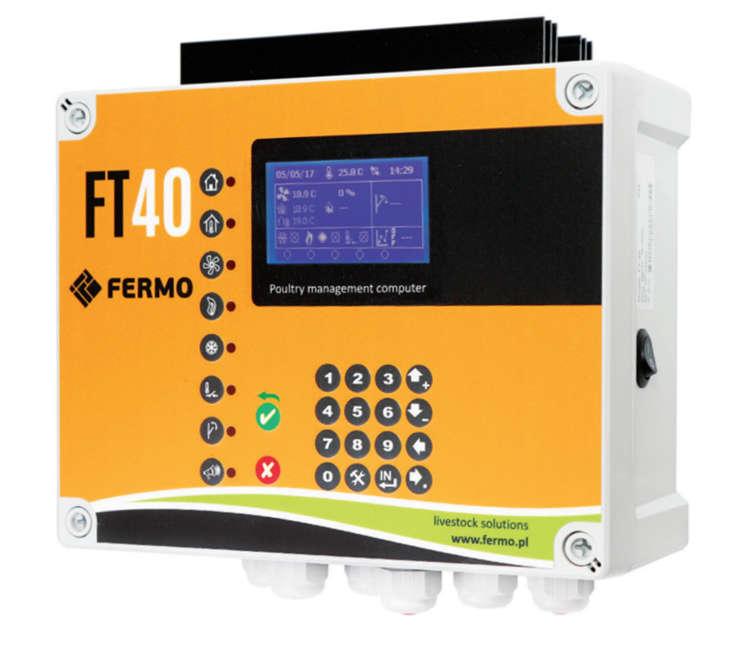

1 DOKUMENTACJA TECHNICZNO-RUCHOWA

2 2

3 SPECYFIKACJA EKRAN GŁÓWNY KLIMAT HALA ZARZĄDZANIE MIKROKLIMATEM EKRAN KLIMATU HALI WENTYLACJA WENTYLACJA ZASADA DZIAŁANIA WYJŚCIE CZASOWE WENTYLACJI WPŁYW WENTYLACJI EKRAN WENTYLACJI EKRAN WENTYLACJI WIĘCEJ OPCJI EKRAN WYJŚCIA REGULACJI CZASOWEJ (0-10) EKRAN ODDZIAŁYWANIA NISKIEJ TEMPERATURY ZEWNĘTRZNEJ EKRAN ODDZIAŁYWANIA WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ EKRAN WPŁYWU WILGOTNOŚCI NA WENTYLACJĘ EKRAN WPŁYWU CHŁODZENIA NA WENTYLACJĘ EKRAN WPŁYWU CO2 NA WENTYLACJĘ EKRAN AKTYWNYCH WPŁYWÓW NA WENTYLACJĘ OGRZEWANIE OGRZEWANIE ZASADA DZIAŁANIA OGRZEWANIE WPŁYWY EKRAN OGRZEWANIA EKRAN OGRZEWANIA N EKRAN OGRZEWANIA WIĘCEJ OPCJI EKRAN AKTYWNYCH WPŁYWÓW NA OGRZEWANIE CHŁODZENIE CHŁODZENIE ZASADA DZIAŁANIA CHŁODZENIE REGULACJA CZASOWA CHŁODZENIE WPŁYWY EKRAN CHŁODZENIA EKRAN CHŁODZENIA WIĘCEJ OPCJI CHŁODZENIE REGULACJA CZASOWA EKRAN CHŁODZENIA WPŁYWY

4 EKRAN KURTYN CHŁODZĄCYCH EKRAN AKTYWNYCH WPŁYWÓW NA CHŁODZENIE WLOTY POWIETRZA WLOTY POWIETRZA ZASADA DZIAŁANIA WLOTY POWIETRZA WPŁYWY EKRAN WLOTÓW POWIETRZA EKRAN WLOTÓW POWIETRZA WIĘCEJ OPCJI EKRAN WLOTÓW POWIETRZA WPŁYW CHŁODZENIA EKRAN WLOTÓW POWIETRZA WPŁYW PODCIŚNIENIA EKRAN WLOTÓW POWIETRZA WPŁYW TEMPERATURY ZEWNĘTRZNEJ EKRAN WLOTÓW POWIETRZA AKTYWNE WPŁYWY STYK TEMPERATUROWY (AUX) STYK TEMPERATUROWY ZASADA DZIAŁANIA EKRAN STYKU TEMPERATUROWEGO AUX ZEGARY ZEGARY ZASADA DZIAŁANIA EKRAN ZEGARÓW EKRAN ZEGARÓW KARMIENIA EKRAN PROGRAMOWANIA ZEGARÓW EKRAN OŚWIETLENIA EKRAN PROGRAMOWANIA OŚWIETLENIA EKRAN USTAWIEŃ OŚWIETLENIA LICZNIKI EKRAN LICZNIKÓW EKRAN OPCJI - OSTATNIE 15 DNI EKRAN DANYCH HODOWLANYCH STATYSTYKI WILGOTNOŚĆ EKRAN WILGOTNOŚĆI KONFIGURACJA ALARMY ALARMY - ZASADA DZIAŁANIA EKRAN ALARMÓW EKRAN AKTYWACJI ALARMÓW EKRAN HISTORII ALARMÓW

5 EKRAN ALARMÓW TEMPERATURY EKRAN RÓŻNIC TEMPERATURY EKRAN ALARMÓW WILGOTNOŚCI EKRAN LISTY ALARMÓW HODOWLA EKRAN HODOWLI EKRAN WPISÓW I WYJŚĆ W HODOWLI KRZYWE KRZYWE - ZASADA DZIAŁANIA ZAMROŻENIE PARAMETRÓW PARAMETRY TRYBU OBLICZANIA DO PODAWANIA EKRAN KRZYWYCH EKRAN KONFIGURACJI PUNKTÓW KRZYWYCH EKRAN USTAWIEŃ KRZYWYCH INFORMACJE EKRAN INFORMACJI EKRAN INFORMACJI O PRZEKAŹNIKACH EKRAN INFORMACJI O CZUJNIKACH PODCIŚNIENIE EKRAN PODCIŚNENIA WPŁYWY PODCIŚNIENIA EKRAN PODCIŚNIENIA - WIĘCEJ OPCJI EKRAN AKTUALNYCH WPŁYWÓW PODCIŚNIENIA SCHEMAT PODŁĄCZENIA

6 1. SPECYFIKACJA GŁÓWNE CECHY: Pozwala zarządzać wentylacją, ogrzewaniem, chłodzeniem, wlotami powietrza. Steruje klimatem w kurniku na podstawie krzywych: temperatury zadanej, poziomu wentylacji, ogrzewania oraz poziomu otwarcia wlotów. Pomiar temperatury wewnętrznej, zewnętrznej, wilgotności, podciśnienia lub CO2 Obsługuje programy czasowe do sterowania oświetleniem, systemem karmienia oraz wejścia zliczające zużycie paszy i wody. Posiada czytelny wyświetlacz z szybkim dostępem do najważniejszych parametrów sterowania klimatem i produkcją drobiu. Kontroluje po jednej grupie wlotów lub kurtyn powietrznych. Rozbudowany system sterowania wentylacją: minimalną, kominowo - tunelową, tunelową. Możliwość nastawy do 6 poziomów wentylacji dostosowanych do potrzeb produkcji. 6

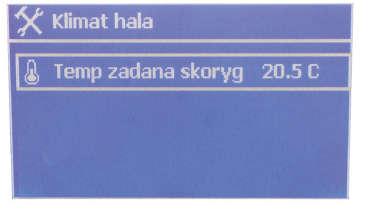

7 2. EKRAN GŁÓWNY 3. KLIMAT HALA 3.1 ZARZĄDZANIE MIKROKLIMATEM Wszystkie systemy w obiekcie (wentylacja, chłodzenie, ogrzewanie itp.) mogą być zarządzane w takie sposób, jakby były jednym elementem klimatu. W tym celu musimy podłączyć każdy komponent do opcji zarządzania klimatem. Ogrzewanie, chłodzenie, styki pomocnicze i wloty powietrza mają opcję nazywaną "Połączone z klimatem" w menu Konfiguracja. Jeśli opcja ta zostanie aktywowana, element będzie pracował wg. zadanych ustawień klimatu, zamiast ustawień własnych. Uwaga: Wentylacja ma na stałe aktywowaną opcję powiązania z klimatem. Jeśli zmienimy temperaturę docelową w klimacie (na przykład podnosząc ją o 5 stopni), temperatura w każdym elemencie połączonym z klimatem pomieszczenia zmieni wartość (w tym przykładzie wszystkie elementy zwiększą się odpowiednio o 5 stopni). 3.2 EKRAN KLIMATU HALI Temperatura docelowa: ustaw docelową temperaturę w pomieszczeniu. Mikroklimat i krzywe (Ta opcja zastępuje poprzednią, jeśli pracujemy z krzywymi) Kompensacja temperatury: Ustaw przesunięcie na aktualną temperaturę docelową wyznaczoną przez krzywe. Przycisk klimatu hali 7

8 4. WENTYLACJA Aby utrzymać korzystny mikroklimat w obiekcie, należy nie przekraczać stężenia szkodliwych gazów - konieczne jest usunięcie i zastąpienie ich świeżym powietrzem. 4.1 WENTYLACJA ZASADA DZIAŁANIA Procentowe ustawienie poziomu wentylacji będzie odzwierciedlać jej pracę. Procent pracy wynoszący 0% oznacza, że wentylacja nie działa w ogóle, podczas gdy procent pracy wynosi 100% i wentylacja pracuje na maksymalnym poziomie. Wentylacja maksymalna i minimalna: pokazuje maksymalny i minimalny procent wentylacji. Strefa progresywna: Gdy aktualna temperatura jest wyższa od docelowej temperatury, wentylacja stopniowo wzrasta, osiągając maksymalną wartość do poziomu, gdy temperatura wewnątrz obiektu jest wyższa lub równa sumie docelowej temperatury oraz przesunięcia - wentylacji. Bezwzględne maksimum i minimum: nieprzekraczalne wartości wentylacji maksymalnej oraz minimalnej WYJŚCIE CZASOWE WENTYLACJI Do wentylacji możemy przypisać wyjście analogowe 0-10 V. To wyjście analogowe będzie proporcjonalne do aktualnej wartości procentowej wentylacji. Istnieje także możliwość pracy wyjścia analogowego 0-10 V w 2 trybach: tryb Stały lub Progresywny. 8

9 Tryb stały Gdy temperatura jest wyższa niż temperatura docelowa, wyjście 0-10 V dostosuje się w zależności od aktualnej wartości procentowej wentylacji. W tym trybie stałym czasowym wyjście zostanie określone przez dwie wartości czasowe: Czas pracy, gdy wyjście będzie aktywne i czas zatrzymania, gdy wyjście będzie nieaktywne. Na koniec możemy ustawić procent maksymalny. W przypadku jego osiągnięcia, wyjście 0-10 V przestanie być synchronizowane i zostanie aktywowane na stałe. Tryb progresywny W trybie progresywnym czas, w którym wyjście jest aktywne, zależy od procentu wentylacji. Jeśli temperatura jest wyższa niż temperatura docelowa, to w ciągu danego czasu wyjście zwiększy sygnał, określony przez cykl minimalny w danym okresie wartości cyklu. Wraz ze wzrostem procentu wentylacji, długość czasu pracy na wyjściu będzie wzrastać w każdym cyklu, aż osiągnie poziom wentylacji równy procentowi maksymalnemu. Po przekroczeniu tego procentu, wyjście będzie na stałe na wysokim poziomie. 9

10 4.1.2 PRZEKAŹNIK CZASOWY WENTYLACJI Zamiast przypisać wentylację do wyjścia analogowego, możemy ją przypisać do przekaźnika. Podobnie jak w przypadku wyjścia analogowego, możemy aktywować przekaźnik, gdy temperatura jest wyższa niż temperatura docelowa lub możemy regulować go czasowo. Przekaźnik czasowy jest również dostępny w trybie stałym lub progresywnym. Tryb stały Po przekroczeniu temperatury docelowej, rozpocznie się odliczanie czasu zgodnie z ustawieniami Czas pracy i Czas zatrzymania - przekaźnik będzie okresowo aktywowany i dezaktywowany. Czas ten określa Czas Pracy (przekaźnik jest aktywny) i Czas Zatrzymania (przekaźnik jest nieaktywny). Tryb progresywny W trybie progresywnym zaczynamy od cyklu minimalnego w okresie (cyklu), gdy bieżąca temperatura jest wyższa niż temperatura docelowa wentylacji. Cykl ten będzie stopniowo wzrastał, aż osiągnięta zostanie 10

11 temperatura równa lub wyższa niż docelowa temperatura plus przedział wentylacji. Od tego momentu przekaźnik będzie na stałe pracował na wysokim poziomie. Przykład: Bieżąca temperatura = temperatura docelowa wentylacji. W takim przypadku czas, w którym aktywny jest przekaźnik wentylacyjny, jest minimalnym cyklem, podczas gdy pozostały okres czasu przekaźnik będzie nieaktywny. Jeśli temperatura wzrasta, czas, w którym przekaźnik pozostanie aktywny, wzrasta w każdym cyklu. Wpływy są czynnikami zewnętrznymi, które mogą zmienić pracę wentylacji WPŁYW WENTYLACJI Wpływy są czynnikami zewnętrznymi, które mogą zmienić pracę wentylacji. WPŁYW NISKIEJ TEMPERATURY ZEWNĘTRZNEJ Wpływy są mechanizmem zabezpieczającym w sytuacji, gdy temperatura zewnętrzna jest zbyt niska. Po pierwsze, minimalna wentylacja stosowana w obiekcie maleje (chłodne powietrze dostające się do pomieszczenia zmniejsza się), Po drugie, zwiększa się przedział wentylacji. Aby skorygować wentylację, używamy następujących parametrów: O Temperatura początkowa: w tym miejscu ustawiamy temperaturę, która stopniowo będzie korygowana. O Temperatura końcowa: w tej opcji ustawiamy temperaturę, która będzie odpowiadać korekcji wentylacji do maksymalnego poziomu. O Minimalna wartość procentowa korekty wentylacji: w tym punkcie ustawiamy maksymalną korektę, która będzie stosowana do minimalnej wentylacji w temperaturze końcowej. O Procent przedziału regulacji: w tej opcji ustawiamy maksymalną korekcję, która jest stosowana w przedziale wentylacji w temperaturze końcowej. Przykład: Temperatura początkowa: 15 2 C Temperatura końcowa: 5 C Wentylacja minimalna: 20% Minimalna wartość procentowa wentylacji: 10% Przedział: 5 C Wartość przesunięcia przedziału: 5 C Temperatura docelowa: 25 C Jeśli temperatura zewnętrzna przekracza 15 C, żadne przesunięcie nie nastąpi. Minimalna wentylacja wynosi 20%, wzrasta do 100% w temperaturze 30 C. 11

12 Jeśli temperatura zewnętrzna jest niższa niż 5 C, zostanie zastosowana maksymalna wielkość przesunięcia. Oznacza to, że minimalna wentylacja wynosi 10% i zwiększa do 100% w 35 C. Jeśli temperatura zewnętrzna wynosi 10 C, zastosowane proporcjonalnie przesunięcie. W tym przykładzie minimalna wentylacja wynosi 15%, wzrasta do 100% przy 32,5 C. WPŁYW WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ Gdy temperatura zewnętrzna jest za wysoka, należy unikać dostania się gorącego powietrza do pomieszczenia, aby zapobiec wzmożonej pracy systemu chłodzenia i zmianom otoczenia. W tym celu wpływ temperatury zewnętrznej dostosowuje obliczoną wentylację, gdy temperatura na zewnątrz osiągnie określoną wartość. Podczas gdy zewnętrzna temperatura wzrasta, obliczona wentylacja jest zmniejszona przez oddziaływanie. Do dostosowania używamy następujących parametrów: O Temperatura początkowa: ustawiamy temperaturę zewnętrzną, od której zaczynamy dostosowywać obliczoną wentylację. O Temperatura końcowa: ustawiamy temperaturę zewnętrzną, przy której zastosowana korekta ma wartość maksymalną. O Obliczone zmniejszenie wentylacji: Ustawiamy maksymalną korektę stosowaną do obliczonej wentylacji. WPŁYW WILGOTNOŚCI Wzrost poziomu wilgotności w budynku zwiększa także procent wentylacji, co rozwiązuje problem z podwyższoną wilgotnością. Po wykonanej operacji następuje przerwa, a następnie ponowne sprawdzenie poziomu wilgotności. Jeżeli wilgotność spadnie, cały proces zostanie wstrzymany.jeśli wilgotność nie obniży się, wentylacja zostanie zwiększona do momentu, gdy wilgotność spadnie lub zostanie osiągnięty maksymalny poziom wentylacji. Należy ustawić parametr wilgotności początkowej, od której rozpocznie się korekcja wentylacji oraz wilgotność końcową gdzie ustawiamy maksymalne przesunięcia i zmiany. Na koniec możemy ustalić kompensatę zewnętrznej wilgotności, która ustali maksymalną różnicę wilgotności zewnętrznej nad wilgotnością wewnętrzną. W przypadku, gdy zewnętrzna wilgotność jest wyższa niż wilgotność wewnętrzna, nie będzie stosowana żadna operacja, ponieważ doprowadzenie powietrza do obiektu jest zbędne. WPŁYW CHŁODZENIA Gdy chłodzenie jest aktywne, a wentylacja pracuje na wysokim poziomie, spadek temperatury w pomieszczeniu jest niższy niż można oczekiwać, a zużycie energii jest wysokie. Aktywując funkcję efektu chłodzenia, możemy poprawić poziom pracy wentylacji w celu szybszego chłodzenia pomieszczenia. Możliwe jest również ustawienie histerezy temperatury, w której wyłączamy chłodzenie, aby optymalnie rozprowadzić temperaturę po obiekcie. WPŁYW CO2 12

13 Nagromadzenie dwutlenku węgla (CO2) w powietrzu powoduje zatrucie zwierząt i przedwczesną śmierć. Dlatego też wymagana jest wymiana powietrza w obiekcie. W tym celu określamy docelowy poziom CO2, który jest maksymalną wartością dopuszczalną w pomieszczeniu. Jeśli aktualna zawartość CO2 w powietrzu przekroczy wartość docelową, funkcja zostanie aktywowana. Przy wpływie CO2 używamy następujących parametrów: O Procent korekcji: tutaj ustawiamy maksymalną korektę wentylacji. O Przyrost: Tutaj ustawiamy procent wentylacji, który rośnie w każdym przyroście. O Oczekiwanie: ustawiamy czas oczekiwania pomiędzy kolejnymi przyrostami Zasada działania jest następująca: gdy poziom CO2 w pomieszczeniu przekracza wartość, następuje zwiększenie poziomu wentylacji. Po tym przyroście następuje czas oczekiwania. Jeśli poziom CO2 spadnie w tym czasie, dalsze przyrosty nie nastąpią. Jeśli jednak ten poziom jest taki sam lub wyższy, zastosowany będzie kolejny przyrost, aż osiągnięta zastanie maksymalna wartość procentowa lub spadek poziomu CO2. Kiedy poziom docelowy CO2 zostanie osiągnięty, wpływ wentylacji zostanie zatrzymany. 4.2 EKRAN WENTYLACJI Wartość referencyjna (nagłówek) : pokazuje docelową temperaturę wentylacji. Próg temperatur: pokazuje różnicę temperatur, przy której zacznie działać wentylacja. Wentylacja: przedstawia pracę wentylacji w sytuacji, gdy aktualna temperatura jest równa lub niższa niż temperatura docelowa. Maksimum wentylacji: przedstawia pracę wentylacji w sytuacji, gdy aktualna temperatura jest równa lub wyższa niż temperatura docelowa plus przedział wentylacji. Przedział: Możemy ustawić różnicę temperatur pomiędzy minimalną wentylacją (wentylacja temperatury docelowej) a maksymalną wentylacją (temperatura docelowa plus przedział). W tym przedziale wentylacja stopniowo zwiększy poziom pracy. Więcej opcji: Przejdź do zaawansowanych funkcji wentylacyjnych (zobacz ). Oddziaływania: Przejdź do aktualnych oddziaływań wentylacyjnych (patrz 4.2.2) EKRAN WENTYLACJI WIĘCEJ OPCJI 13

14 Regulacja czasowa 0-10: dostęp do ekranu wyjścia analogowego timingu (patrz ) Przekaźnik wentylacji: dostęp do ekranu przekaźnika wentylacji (patrz ) Wartości nieprzekraczalne: dostęp do ekranu wartości nieprzekraczalnych (patrz ) Wpływ niskiej temperatury zewnętrznej: dostęp do ekranu wpływu niskiej temperatury zewnętrznej (patrz ) Wpływ wysokiej temperatury zewnętrznej: dostęp do ekranu wpływu wysokiej temperatury zewnętrznej (patrz ) Wpływ wilgotności : dostęp do ekranu wpływu wilgotności (patrz ) Wpływ chłodzenia : dostęp do ekranu wpływu chłodzenia (patrz ) Wpływ CO2 : dostęp do ekranu wpływu poziomu CO2 (patrz ) EKRAN WYJŚCIA REGULACJI CZASOWEJ (0-10) Zakładka wentylacji \ Więcej opcji \ Tryb regulacji czasowej 0-10 \ Tryb pomiaru czasu: ustawiamy tryb regulacji czasowej dla wentylacji Tryb stały regulacji czasowej Czas pracy: ustawiamy czas, w którym chcemy, aby wyjście 0-10 było aktywne. Czas zatrzymania: ustawiamy czas, w którym chcemy, aby wyjście 0-10 było nieaktywne. Przedział: ustalamy maksymalną wartość procentową wentylacji, do której chcemy, aby wyjście 0-10 mogło przekazywać sygnał. 14

15 Tryb progresywny regulacji czasowej Minimalny cykl: Ustawiamy minimalny czas, kiedy przekaźnik jest aktywny podczas pracy wentylacji. Cykl: ustawiamy cykl czasowy (lub okres). Przedział: ustalamy maksymalną wartość procentową wentylacji, do której chcemy, aby wyjście 0-10 mogło przekazywać sygnał EKRAN ODDZIAŁYWANIA NISKIEJ TEMPERATURY ZEWNĘTRZNEJ Przycisk wentylacji \ Więcej opcji \ Oddziaływanie niskiej temperatury zewnętrznej \ Oddziaływanie temperatury zewnętrznej: Możemy aktywować lub dezaktywować wpływ temperatury zewnętrznej. Temperatura początkowa: Wybieramy temperaturę, od której opcja ta rozpocznie pracę. Temperatura końcowa: Wybieramy temperaturę, dla której opcja ta będzie pracować na maksymalnym poziomie. Minimalna korekta procentowa wentylacji: Wybieramy przedział procentowy, dla którego chcemy, aby temperatura zewnętrzna skorygowała wentylację dla temperatury końcowej. Procent korekty przedziału: Ustalamy przedział, w którym korekta będzie miała wpływ na wentylację na poziomie temperatury końcowej EKRAN ODDZIAŁYWANIA WYSOKIEJ TEMPERATURY ZEWNĘTRZNEJ Przycisk wentylacji \ Więcej opcji \ Oddziaływanie wysokiej temperatury zewnętrznej \ Oddziaływanie temperatury zewnętrznej: Możemy aktywować lub dezaktywować wpływ temperatury zewnętrznej. Temperatura początkowa: Wybieramy temperaturę, od której opcja ta rozpocznie pracę. Temperatura końcowa: Wybieramy temperaturę, dla której opcja ta będzie pracować na maksymalnym poziomie. Obliczony procent obniżenia wentylacji: Ustalamy przedział procentowy wpływu na wentylację na poziomie temperatury końcowej EKRAN WPŁYWU WILGOTNOŚCI NA WENTYLACJĘ 15

16 Przycisk wentylacji \ Więcej opcji \ Wpływ wilgotności \ Wpływ wilgotności wewnętrznej: Możemy aktywować lub dezaktywować wpływ wilgotności wewnętrznej. Dostosuj procent: ustawiamy procent wpływu wilgotności wewnętrznej. Przyrost: ustawiamy przyrost wentylacji spowodowanej przez wpływ wilgotności wewnętrznej. Czas oczekiwania: ustawiamy czas oczekiwania między kolejnymi przyrostami EKRAN WPŁYWU CHŁODZENIA NA WENTYLACJĘ Wpływ chłodzenia: Możemy aktywować lub dezaktywować wpływ chłodzenia. Pozycja: Ustawiamy wartość wentylacji jeżeli chłodzenie jest aktywowane. Histereza: Ustawiamy histerezę dla zatrzymania chłodzenia i zatrzymania wpływu EKRAN WPŁYWU CO2 NA WENTYLACJĘ Przycisk wentylacji \ Więcej opcji \ Wpływ CO2 \ Status: Możemy aktywować lub dezaktywować wpływ CO2. Docelowy poziom CO2: ustalamy dopuszczalną wartość CO2 w pomieszczeniu. Razem korekta: ustawiamy procent dostosowania CO2 do wentylacji minimalnej. Korekta częściowa: ustalamy tymczasowy przyrost minimalnej wentylacji. Czekaj: ustawiamy czas oczekiwania na wpływ między przyrostami. 16

17 4.2.2 EKRAN AKTYWNYCH WPŁYWÓW NA WENTYLACJĘ INFORMACJA Minimalna wentylacja początkowa: Pokazuje minimalną wentylację bez modyfikacji naniesionych przez wpływy Dostosowanie temperatury zewnętrznej: Pokazuje ustawienie stosowane przy wpływie temperatury zewnętrznej. Wpływ CO2: Pokazuje dostosowanie wpływu CO2. Minimalna wentylacja końcowa: pokazuje minimalną wartość wentylacji po zmodyfikowaniu jej przez wpływy. Przedział początkowy: pokazuje przedział temperatur bez modyfikacji przez wpływy. Regulacja wpływu temperatury zewnętrznej: Wyświetla regulację stosowaną przez wpływ temperatury zewnętrznej. Przedział końcowy: Pokazuje przedział temperatur po zmodyfikowaniu przez wpływy. Początkowy procent wentylacji: pokazuje aktualną wartość procentową wentylacji bez modyfikacji przez wpływy. Regulacja wpływu wilgotności zewnętrznej: Pokazuje wartość stosowaną przez wpływ wilgotności zewnętrznej. Przedział wpływu chłodzenia: Pokazuje wartość stosowaną przez wpływ chłodzenia. Regulacja wpływu temperatury zewnętrznej: Pokazuje ustawienie stosowane przy wpływie temperatury zewnętrznej. Procent wentylacji końcowej: Pokazuje bieżący procent wentylacji po zmodyfikowaniu przez wpływy. 5. OGRZEWANIE Dzięki temu modułowi możemy ogrzewać pomieszczenie, gdy bieżąca temperatura jest poniżej temperatury docelowej. 17

18 5.1 OGRZEWANIE ZASADA DZIAŁANIA Ten komponent może aktywować przekaźnik, gdy temperatura jest poniżej temperatury docelowej i może pracować ze wzrostem poziomu ogrzewania przy użyciu wyjścia analogowego (0-10V). Przekaźnik Przekaźnik związany z ogrzewaniem będzie aktywowany, gdy temperatura będzie niższa od temperatury docelowej. Przekaźnik będzie dezaktywowany, gdy temperatura będzie wyższa od temperatury docelowej plus przypisana histereza. Wyjście 0-10 Wyjście 0-10V będzie miało określoną wartość w 3 strefach. Jeśli temperatura przekracza temperaturę docelową, wyjście 0-10V będzie miało wartość minimalnego procentu ogrzewania. Gdy 18

19 temperatura jest niższa od temperatury docelowej, moc wyjściowa wzrasta stopniowo, aż osiągnie wartość maksymalnego poziomu ogrzewania, określoną przez temperaturę docelową minus przedział, w którym ogrzewanie będzie stałe w wartości maksymalnej OGRZEWANIE WPŁYWY Możemy zmniejszyć gromadzenie się wilgotności przez zwiększenie ogrzewania w pomieszczeniu. W tym celu musimy tymczasowo zmodyfikować docelową temperaturę, gdy osiągnięta zostanie dana wartość wilgotności wewnątrz pomieszczenia. Używamy następujących zmiennych: Wilgotność początkowa: ustawiamy wilgotność, od której rozpocznie się korekta temperatury docelowej (ogrzewania). Wilgotność końcowa: ustawiamy wilgotność, od której rozpocznie się maksymalna korekta temperatury (ogrzewania). Zwiększona temperatura docelowa: ustawiamy maksymalną korektę dodaną do temperatury docelowej (ogrzewania). Przykład: Wilgotność początkowa: 50% Wilgotność końcowa: 70% Podwyższenie temperatury docelowej: 10,0 C Temperatura docelowa ogrzewania: 25,0 C Jeśli wilgotność jest niższa niż 50%, to nie będzie to miało żadnego wpływu, a temperatura docelowa ogrzewania wyniesie 25 C. Przy wilgotności 70% lub wyższej, temperatura docelowa ogrzewania będzie wynosić 35 C. Przy wilgotności 60%, temperatura docelowa ogrzewania będzie wynosić 30 C 5.2 EKRAN OGRZEWANIA Przycisk ogrzewania \ (ogrzewanie 1 lub ogrzewanie 2) \ EKRAN OGRZEWANIA N Wartość referencyjna (w przypadku podłączonego ogrzewania) : Wskazuje docelową temperaturę ogrzewania po podłączeniu do klimatu pomieszczenia. Temperatura docelowa (w przypadku niezależnego ogrzewania) : Ustaw temperaturę, przy której chcemy włączać ogrzewanie. Kompensacja temperatury (w przypadku podłączonego ogrzewania) : pokazuje różnicę temperatur w zależności od klimatu pomieszczenia, od którego chcemy aktywować ogrzewanie. 19

20 Minimalne ogrzewanie: Ustaw minimalną wartość procentową mocy grzewczej, przy temperaturze powyżej temperatury docelowej. Maksymalne ogrzewanie: Ustaw maksymalną wartość procentową mocy grzewczej, przy temperaturze poniżej temperatury docelowej minus przedział. Przedział: Ustaw przedział temperatury, od której następuje wzrost procentowy wyjściowej mocy grzewczej. Więcej opcji: Przejdź do opcji zaawansowanych (zobacz ). Wpływy: Przejdź do aktualnych wpływów (zobacz ). Informacje: przejdź do aktualnego statusu ogrzewania EKRAN OGRZEWANIA WIĘCEJ OPCJI Przycisk ogrzewania \ (ogrzewanie 1 lub ogrzewanie 2) \ dodatkowe opcje \ Wpływ wilgotności: przejdź do opcji wpływów oddziałujących na wilgotność (patrz ) EKRAN WPŁYWU WILGOTNOŚCI NA OGRZEWANIE Przycisk ogrzewania \ (Ogrzewanie 1 lub Ogrzewanie 2) \ Więcej opcji \ Wpływ wilgotności Wpływ wilgotności: Możemy aktywować lub dezaktywować wpływ wilgotności. Wilgotność początkowa: ustawiamy wpływ wilgotności początkowej. Końcowa wilgotność: ustawiamy końcowy wpływ wilgotności. Korekta wzrostu temperatury: ustawiamy docelowy wzrost temperatury zależnie od wpływu EKRAN AKTYWNYCH WPŁYWÓW NA OGRZEWANIE Przycisk ogrzewania \ (Ogrzewanie 1 lub Ogrzewanie 2) \ Wpływ INFORMACJA 20

21 Uruchomienie temperatury docelowej: pokazuje temperaturę docelową ogrzewania bez modyfikacji przez wpływy. Regulacja wilgotności: Pokazuje korektę zastosowaną przez wpływ wilgotności. Końcowa temperatura docelowa: pokazuje temperaturę docelową ogrzewania po zmodyfikowaniu jej przez wpływy. 6. CHŁODZENIE Dzięki temu modułowi możliwe jest chłodzenie pomieszczenia po osiągnięciu pewnej temperatury. 6.1 CHŁODZENIE ZASADA DZIAŁANIA Przekaźnik przypisany do chłodzenia zostanie aktywowany, gdy temperatura przekroczy temperaturę docelową chłodzenia i zostanie dezaktywowany, gdy temperatura jest niższa od temperatury docelowej chłodzenia minus zaprogramowana histereza CHŁODZENIE REGULACJA CZASOWA Gdy chłodzenie jest aktywne, możemy pozostawić przekaźnik stale aktywny lub regulować czas jego aktywacji. Mamy do wyboru dwa różne tryby: tryb ciągły i tryb progresywny. Tryb stały 21

22 Gdy temperatura w pomieszczeniu przekracza temperaturę docelową, chłodzenie jest aktywowane. W tym okresie przekaźnik będzie aktywny przez określony czas i sukcesywnie zakończy pracę. Tryb progresywny Gdy temperatura w pomieszczeniu przekracza temperaturę docelową chłodzenia, uruchomi się chłodzenie. W tym okresie przekaźnik będzie aktywny w cyklu określonym przez temperaturę gospodarstwa. Gdy temperatura w pomieszczeniu jest taka sama jak temperatura docelowa, przekaźnik będzie aktywny w cyklu minimalnym przez określony czas. Wraz ze wzrostem temperatury, procent czasu kiedy przekaźnik jest aktywny również wzrośnie, aż osiągnie temperaturę równą lub wyższą niż temperatura docelowa chłodzenia plus przedział. Następnie przekaźnik będzie stale aktywny. Przykład: Temperatura w pomieszczeniu = Temperatura docelowa chłodzenia. W takim przypadku czas, w którym aktywny jest przekaźnik chłodzenia, jest minimalnym cyklem, a czas nieaktywności przekaźnika to cykl minus minimalny cykl. 22

23 Gdy temperatura wzrasta, czas, w którym aktywny jest przekaźnik, wzrośnie, a czas, w którym przekaźnik nie jest aktywny, zmniejszy się CHŁODZENIE WPŁYWY Korzystanie z chłodzenia w pomieszczeniu może spowodować zwiększenie poziomu wilgotności, która będzie miała negatywny wpływ na zwierzęta. Wpływ wilgotności tworzy swoistą blokadę aktywowaną podczas chłodzenia, gdy osiągnięta zostanie pewna wartość w klimacie pomieszczenia. Aby ustawić kontrolę chłodzenia, ustalamy maksymalną wilgotność w pomieszczeniu. Po jej przekroczeniu chłodzenie zostanie zatrzymane przez blokadę zabezpieczającą. Możemy również ustalić histerezę. Ta histereza jest zależna od maksymalnej wilgotności, co umożliwi odblokowanie chłodzenia, jeśli wilgotność znów spadnie do określonej wartości. 6.2 EKRAN CHŁODZENIA Wartość odniesienia (tekst nagłówka, w przypadku podłączonego chłodzenia) : pokazuje docelową temperaturę chłodzenia w przypadku podłączenia do pomieszczenia. Temperatura docelowa (w przypadku niezależnego chłodzenia) : Ustaw temperaturę, od której chłodzenie ma być aktywowane. 23

24 Kompensacja temperatury (w przypadku podłączonego chłodzenia) : pokazuje różnicę temperatur w zależności od klimatu pomieszczenia, od której chłodzenie ma być aktywowane. Więcej opcji : Przejdź do opcji zaawansowanych (zobacz ). Wpływ : Przejdź do obecnych wpływów (zobacz ). Informacje : Przejdź do bieżącego stanu chłodzenia EKRAN CHŁODZENIA WIĘCEJ OPCJI Regulacja czasowa: Dostęp do czasu chłodzenia (zobacz ). Oddziaływania: Dostęp do wpływów chłodzenia (zobacz ). Chłodz. kurtyny: dostęp do kurtyn(zobacz ) CHŁODZENIE REGULACJA CZASOWA Tryb regulacji czasowej: wybieramy tryb działania systemu chłodzenia Stały tryb regulacji czasowej Czas pracy : ustawiamy czas, w którym przekaźnik ma być aktywny. Czas przerwy: ustawiamy czas, w którym przekaźnik ma być nieaktywny. Progresywny tryb regulacji czasowej Minimum cyklu: określamy minimalny czas, w którym przekaźnik będzie aktywny podczas chłodzenia. Cykl: ustawiamy czas cyklu. 24

25 Przedział: ustawiamy przedział wzrostu EKRAN CHŁODZENIA WPŁYWY Przycisk chłodzenia \ Więcej opcji \ Wpływy Status: Możemy aktywować lub dezaktywować wpływ wilgotności. Histereza: Ustawiamy aktualną różnicę wilgotności względem maksymalnej wilgotności, która zatrzyma wpływ. Wilgotność: ustawiamy maksymalny poziom wilgotności, od którego chcemy, aby chłodzenie się zatrzymało EKRAN KURTYN CHŁODZĄCYCH Kurtyny : Możemy aktywować lub dezaktywować kurtyny EKRAN AKTYWNYCH WPŁYWÓW NA CHŁODZENIE Przycisk chłodzenia \ wpływy Wilgotność: pokazuje, czy wpływ wilgotności jest aktywny czy nie. 7. WLOTY POWIETRZA 25

26 7.1 WLOTY POWIETRZA ZASADA DZIAŁANIA W tym module zawsze jest obliczony procent otwarcia, czyli stopień uchylenia klapy wlotu powietrza. Wartość 100% oznacza, że wlot jest całkowicie otwarty, podczas gdy wartość 0% oznacza, że wlot jest całkowicie zamknięty. Maksymalne i minimalne otwarcie wlotu : pokazuje maksymalne i minimalne otwarcie procentowe otwarcie wlotu powietrza. Gdy temperatura jest niższa od temperatury docelowej, wlot powietrza będzie miał minimalne otwarcie. Gdy temperatura przekracza temperaturę docelową i temperaturę plus przedział otwarcia, wlot powietrza będzie miał maksymalne otwarcie Strefa progresywna: gdy aktualna temperatura znajduje się w tej strefie, procent otwarcia jest zależny od niej. Jeśli aktualna temperatura wzrośnie, procent otwarcia wzrośnie proporcjonalnie w ustalonym przedziale temperatury. Przy wartości równej temperaturze docelowej, otwarcie wlotu będzie miało minimalny procent. Przy wartości równej docelowej temperaturze plus przedział, otwarcie wlotu będzie miało procent maksymalny. Nieprzekraczalne maksimum i minimum: nieprzekraczalne wartości otwarcia WLOTY POWIETRZA WPŁYWY Wpływy są czynnikami zewnętrznymi, które mogą zmienić pracę wentylacji. Wpływ chłodzenia Gdy chłodzenie jest aktywne, a wloty powietrza są otwarte, może spowodować, że obniżenie temperatury będzie trwało dłużej, zużycie energii będzie większe. Dzięki wpływowi chłodzenia możemy kontrolować otwarcie wlotów powietrza. W tym celu mamy dwie zmienne: O Pozycja chłodzenia: tutaj ustawiamy stopień otwarcia wlotu, gdy chłodzenie jest aktywne. O Histereza: gdy chłodzenie jest nieaktywne, możemy ustawić histerezę w odniesieniu do temperatury aktywacji chłodzenia, aby wyłączyć wpływ i pozwolić, aby wloty powietrza 26

27 powróciły do poprzedniego położenia. Pozwala to ustabilizować temperaturę w pomieszczeniu przed ponownym otwarciem wlotów powietrza. Wpływ podciśnienia Wpływ ten pozwala nam kontrolować dystrybucję termiczną w pomieszczeniu. Powoduje zmianę stopnia otwarcia wlotów powietrza w celu utworzenia odpowiedniego podciśnienia i tym samym wymieszania powierza i temperatury pomiędzy posadzką a podbitką lub dachem. Wpływ temperatury zewnętrznej Wpływ temperatury zewnętrznej powoduje stopniowe zamykanie wlotów powietrza, gdy temperatura zewnętrzna jest zbyt niska (na przykład zimą ).W tym celu używamy trzech zmiennych: O Temperatura początkowa: ustawiamy temperaturę, przy której wpływ rozpocznie oddziaływać na wloty powietrza. Gdy temperatura zewnętrzna jest niższa od temperatury docelowej, wloty powietrza zaczną się zamykać. O Temperatura końcowa: ustawiamy temperaturę docelową, przy której wpływ będzie oddziaływał na wloty powietrza w maksymalnym stopniu. O Korekta procentowa: w zależności od temperatury zewnętrznej ustawiamy maksymalną korektę dla wlotów powietrza. Korekta wpływu temperatury zewnętrznej działa w 3 strefach. Pierwsza strefa, gdy temperatura zewnętrzna jest wyższa od temperatury docelowej, żadna korekta nie zachodzi. Druga strefa, gdy temperatura zewnętrzna jest niższa od temperatury docelowej, wpływ rozpocznie stosować korekcję procentową. Procent ten będzie proporcjonalny do temperatury zewnętrznej, stopniowo wzrastając od ustawionej temperatury początkowej do końcowej. Trzecia strefa, gdy temperatura zewnętrzna jest niższa od ustawionej temperatury końcowej, zastosowana będzie maksymalna korekcja. Przykład: Temperatura początkowa: 15 C Temperatura końcowa: 5 C Współczynnik korekcji: -20% Aktualna pozycja wlotów powietrza: 40% Jeśli temperatura zewnętrzna przekracza 15 C żadna korekta nie nastąpi. Jeśli temperatura zewnętrzna jest niższa niż 5 C, stosuje się -20% korekcji, a otwarcie wlotów będzie wynosiło 20%. Jeśli temperatura zewnętrzna wynosi 10 C, stosuje się -10% korekcji, a otwarcie wlotów będzie wynosiło 30%. 7.2 EKRAN WLOTÓW POWIETRZA 27

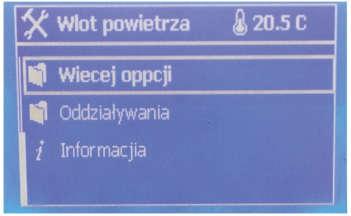

28 Przycisk wlotów powietrza \ Wartość referencyjna (żółty tekst, w przypadku podłączonych wlotów powietrza): pokazuje temperaturę docelową wlotu powietrza, jeśli jest podłączony do klimatu pomieszczenia. Temperatura docelowa (w przypadku, gdy wloty powietrza działają niezależnie): Ustaw temperaturę, od której chcemy zwiększać stopień otwarcia wlotów. Próg temperatur (w przypadku, gdy wloty powietrza są podłączone): Ustaw wartość dodawaną do temperatury pomieszczenia, przy której chcemy zwiększać stopień otwarcia wlotów. Min. otwarcie: minimalne otwarcie w wlotów. Max. otwarcie: maksymalne otwarcie wlotów. Przedział: wskazujemy liczbę stopni, w których otwarcie stopniowo wzrasta. Informacje: Przejdź do opcji zaawansowanych (zobacz ) Oddziaływania: Przejdź do aktualnych wpływów (zobacz ) EKRAN WLOTÓW POWIETRZA WIĘCEJ OPCJI Przycisk wlotu powietrza \ Więcej opcji \ Wpływ chłodzenia: przejdź do opcji Wpływ chłodzenia ( ) Wpływ podciśnienia: Przejdź do opcji Negatywny wpływ ciśnienia ( ) Wpływ temperatury zewnętrznej: Przejdź do opcji Wpływ temperatury zewnętrznej ( ) EKRAN WLOTÓW POWIETRZA WPŁYW CHŁODZENIA Przycisk wlotu powietrza \ Więcej opcji \ Wpływ chłodzenia \ Wpływ chłodzenia : Włącz lub wyłącz wpływ chłodzenia. Pozycja: Ustaw stopień otwarcia wlotu powietrza, gdy chłodzenie jest aktywne. Histereza: Ustawienie przedziału temperatury poniżej docelowej temperatury chłodzenia, która dezaktywuje wpływ. 28

29 EKRAN WLOTÓW POWIETRZA WPŁYW PODCIŚNIENIA Przycisk wlotu powietrza \ Więcej opcji \ Wpływ negatywnego ciśnienia \ Wpływ podciśnienia: Włączenie lub wyłączenie wpływu. Procent początkowy: Ustawienie wartości procentowej, w której wpływ wlotów powietrza zostanie aktywowany. Procent końcowy: Ustawienie wartości procentowej, w której wpływ wlotów powietrza wlotowego zostanie dezaktywowany EKRAN WLOTÓW POWIETRZA WPŁYW TEMPERATURY ZEWNĘTRZNEJ Przycisk wlotu powietrza \ Więcej opcji \ Wpływ temperatury zewnętrznej \ Temperatura zewnętrzna: włączenie lub wyłączenie wpływu temperatury zewnętrznej. Temperatura początkowa : Ustawia temperaturę, w której wpływ wlotów powietrza jest aktywny. Temperatura końcowa: Ustawia temperaturę, w której wpływ wlotów powietrza wlotowego oddziałuje na maksymalną korektę stopnia otwarcia wlotów powietrza. Korekta temp. Zew.: ustaw wartość procentową, która wpłynie na otwarcie wlotu, gdy wpływ jest aktywny EKRAN WLOTÓW POWIETRZA AKTYWNE WPŁYWY 29

30 Przycisk wlotu powietrza \ Wpływ \ INFORMACJA Pozycja wyliczona (początek) : Pokazuje obliczoną pozycję bez modyfikacji przez wpływy. Korekta chłodzenia: pokazuje wpływ chłodzenia dla obliczonej pozycji otwarcia wlotu. Korekta podciśnienia : pokazuje wpływ negatywnego ciśnienia na obliczoną pozycję. Korekta temperatury zewnętrznej : Pokazuje korektę stosowaną przez wpływ temperatury zewnętrznej. Obliczona pozycja (koniec) : Pokazuje końcową pozycję obliczoną po zmodyfikowaniu jej przez wpływy. 8. STYK TEMPERATUROWY (AUX) Dodatkowy element stykowy umożliwia aktywację lub dezaktywację kontaktu w określonej temperaturze. 8.1 STYK TEMPERATUROWY ZASADA DZIAŁANIA Gdy styk termiczny jest aktywny, możemy ustawić jeden z dwóch trybów pracy - tryb ogrzewania lub tryb wentylacji. Tryb wentylacji W tym trybie przekaźnik skojarzony z stykiem termicznym zostanie aktywowany, gdy bieżąca temperatura przekroczy temperaturę docelową i zostanie dezaktywowana, gdy bieżąca temperatura jest poniżej temperatury docelowej minus ustawiona histereza. Tryb ogrzewania 30

31 W tym trybie przekaźnik podłączony do styku termicznego zostanie aktywowany, gdy bieżąca temperatura będzie niższa od temperatury docelowej i zostanie dezaktywowany, gdy temperatura przekroczy temperaturę docelową plus ustaloną histerezę. 8.2 EKRAN STYKU TEMPERATUROWEGO AUX Przycisk kontaktów termicznych \ Kontakt termiczny \ Wartość odniesienia (tekst nagłówka, w przypadku podłączonego styku AUX : pokazuje docelową temperaturę kontaktu styku w przypadku, gdy jest podłączony do systemu wentylacji. Temperatura docelowa (w przypadku niezależnego styku AUX) : Wskazuje temperaturę, w której chcemy uaktywnić styk termiczny. Próg temperatur (w przypadku podłączenia styku AUX) : Pokazuje przesunięcie temperatury w zależności od klimatu pomieszczenia, aby aktywować styk AUX. Informacje : Wyświetla status kontaktu termicznego. 9. ZEGARY W tym komponencie możemy zaprogramować pracę zegarów systemu karmienia i oświetlenia. 9.1 ZEGARY ZASADA DZIAŁANIA 31

32 Przekaźnik będzie aktywny przez dany czas rozpoczynając od godziny początkowej do końcowej. 9.2 EKRAN ZEGARÓW Menu \ Zegary \ Pasza: dostęp do zegara systemu karmienia (widok ). Oświetlenie: dostęp do ekranu Oświetlenia (patrz ) EKRAN ZEGARÓW KARMIENIA Menu \ Zegary \ Karmienie 32

33 Status : Włącz / Wyłącz zegar Programowanie : Dostęp do programu konfiguracyjnego EKRAN PROGRAMOWANIA ZEGARÓW Menu \ Zegary \ Karmienie \ Programowanie \ Tryb interwału Start : Ustawia czas początkowy. Koniec : Ustawia czas zakończenia. Stan : włączenie lub wyłączenie etapu EKRAN OŚWIETLENIA Menu \ Zegary \ Oświetlenie \ Stan : włączenie lub wyłączenie oświetlenia. Program : Dostęp do programowania (zobacz ). Ustawienia : dostęp do ustawień oświetlenia (zobacz ) EKRAN PROGRAMOWANIA OŚWIETLENIA Menu \ Zegary \ Oświetlenie \ Program \ Etap : Pokazuje kolejność etapów. Start : Wybierz czas rozpoczęcia etapu. 33

34 Koniec : wybierz czas zakończenia etapu. Przekaźnik : wybierz, który z trzech przekaźników świetlnych działa w danym etapie. Tryb : Wybierz tryb oświetlenia : załącz/wyłącz lub oświetlenie ściemnialne. Stan : włączenie lub wyłączenie etapu EKRAN USTAWIEŃ OŚWIETLENIA Menu \ Zegary \ Oświetlenie \ Ustawienia \ Procent początkowy świtania: Ustaw wyjściową wartość procentową (0-10 V), gdy rozpoczyna się świt. Procent końcowy świtania: Ustaw wartość procentową (0-10 V), gdy proces świtu się kończy. Czas trwania : Ustaw czas trwania procesu świtu. Procent początkowy zmierzchu: Wyświetla procent wyjściowy (0-10 V), gdy rozpoczyna się proces zmierzchu. Procent końcowy zmierzchu: wyświetla procent wyjściowy (0-10 V), gdy kończy się proces zmierzchu. Czas zmierzchania: Ustaw czas trwania procesu zmierzchu. Wymuś 0 na koniec: Ustaw, jeśli chcesz aby po zakończeniu programu procent wyjściowy (0-10V) został zmieniony na 0%. 10. LICZNIKI Element ten służy do liczenia elementów zewnętrznych, takich jak pasza lub woda. Moduł ten pozwala zobaczyć statystyki prezentujące ostatnie postępy 10.1 EKRAN LICZNIKÓW Menu \ Liczniki Ostatnie 15 dni : Wyświetla rejestry danych z każdego z liczników z ostatnich 15 dni (zobacz ). 34

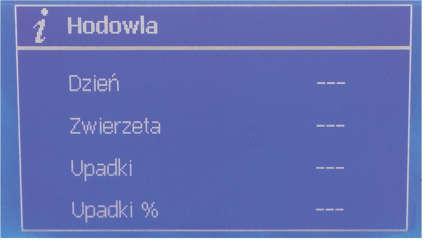

35 Hodowla : Wyświetla dane liczników podczas bieżącego rzutu (patrz ). Usuń dziennie : zeruj dane dzienne z wybranego licznika. Usuń wszystko : Resetuj liczniki INFORMACJA Liczniki (żywność, woda) : Wyświetla bieżącą wartość licznika EKRAN OPCJI - OSTATNIE 15 DNI Menu \ Liczniki \ Ostatnie 15 dni \ EKRAN DANYCH HODOWLANYCH Menu \ Liczniki \ Dane hodowlane \ Tabela : Pokazuje dane każdego z liczników w tabeli. Tryb : Pokazuje całkowite zużycie paszy/wody lub zużycie paszy/wody w przeliczeniu na jedną sztukę Wykres : wyświetla dane licznika na wykresie. Licznik : wybierz licznik, który ma zostać wyświetlony na wykresie. 11. STATYSTYKI Urządzenie może przechowywać wartości kilku elementów z ostatnich dni: Ostatnie 15 dni - Wartości na godzinę dla temperatury wewnętrznej i docelowej w wentylacji. - Wartości na godzinę dla wilgotności. 35

36 - Wartości na godzinę dla wewnętrznej temperatury i temperatury zewnętrznej. O wartości na godzinę dla CO2. Maksimum i minimum w ostatnich 3 rzutach produkcyjnych. - Temperatura wewnętrzna. - Temperatura zewnętrzna. - Wilgotność. - CO2. Aby uzyskać dostęp do ekranu statystyk: 12. WILGOTNOŚĆ Opcja ta jest używana, gdy chcemy uaktywnić działanie, gdy wilgotność jest wyższa od docelowej wilgotności w pomieszczeniu EKRAN WILGOTNOŚĆI Menu \ Wilgotność \ Stan wilgotności: włącza lub wyłącza wilgotność. Wilgotność docelowa: ustawia wilgotność, w której chcemy aktywować przekaźnik. 13. KONFIGURACJA W konfiguracji możemy uzyskać dostęp do zaawansowanych opcji urządzenia i ustawiać fizyczne połączenia z budynkiem i jego elementami. Aby uzyskać dostęp do ekranu konfiguracji: Menu \ Konfiguracja \ 36

37 Wszystkie informacje na temat opcji konfiguracyjnych można znaleźć w instrukcji INSTRUKCJA INSTALATORA 14. ALARMY 14.1 ALARMY - ZASADA DZIAŁANIA Ten moduł umożliwia skonfigurowanie wszystkich alarmów w sterowników Możemy również zobaczyć wszystkie aktualne alarmy oraz historię alarmów, które miały miejsce w przeszłości EKRAN ALARMÓW Menu \ Alarmy \ Alarmy aktywacja: Dostęp do aktywowania alarmów (zobacz ). Alarmy temperatury: dostęp do alarmów temperatury (patrz ). Alarmy różnicowe: dostęp do alarmów o różnicach temperatur (patrz ). Alarmy wilgotności: dostęp do alarmów dla wartości wilgotności (patrz ). Alarm CO2 (ppm): Zmiana poziomu CO2, który aktywuje alarm. Historia: dostęp do tabeli z historią alarmów (zobacz ) EKRAN AKTYWACJI ALARMÓW Menu \ Alarmy \ Aktywacja alarmów \ Wszystkie alarmy: włącza lub wyłącza wszystkie alarmy. 37

38 Czuj nie jest podłączony: włącza lub wyłącza czujniki alarmów. Alarmy wilgotności: Włączanie lub wyłączanie alarmów wilgotności. Alarmy CO2: włącza lub wyłącza alarmy CO EKRAN HISTORII ALARMÓW Menu \ Alarmy \ Historia \ INFORMACJA Data : Wyświetla datę alarmu. Czas: Pokazuje czas alarmu. Akcja: Pokazuje, czy alarm był aktywowany czy nie. Komponent: wskazuje element systemu, w którym wystąpił alarm. Opis: Pokazuje przyczynę alarmu EKRAN ALARMÓW TEMPERATURY Minimalna temperatura bezwzględna : ustawia minimalną temperaturę w pomieszczeniu, która ma aktywować alarm. Maksymalna temperatura bezwzględna: Zmienia maksymalną temperaturę w pomieszczeniu, która ma aktywować alarm. Minimalna względność: Zmień maksymalną różnicę temperatur poniżej temperatury docelowej w pomieszczeniu, która aktywuje alarm. Maksymalna względność: Zmień maksymalną różnicę temperatur powyżej temperatury docelowej w pomieszczeniu, która aktywuje alarm EKRAN RÓŻNIC TEMPERATURY 38

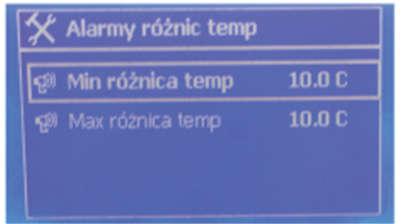

39 Menu \ Alarmy \ Alarmy różnic temperatury \ Min. Różnica temp.: Zmień maksymalną różnicę temperatur pomiędzy czujnikiem a temperaturą pomieszczenia poniżej której, alarm będzie aktywowany. Max. Różnica temp.: Zmień maksymalną różnicę temperatur pomiędzy czujnikiem a temperaturą pomieszczenia powyżej której, alarm będzie aktywowany EKRAN ALARMÓW WILGOTNOŚCI Menu \ Alarmy \ Wilgotność \ Min. wilgotność: Ustaw minimalną wartość wilgotności, która aktywuje alarm. Max. wilgotność: Ustaw maksymalną wartość wilgotności, która aktywuje alarm EKRAN LISTY ALARMÓW Przycisk alarmów \ INFORMACJA Data: Wyświetla datę alarmu. Czas: Pokazuje czas alarmu. Część: Wskazuje element systemu, w którym wystąpił alarm Opis: Pokazuje przyczynę alarmu. 39

40 15. HODOWLA W tym module możemy kontrolować liczbę zwierząt, które mamy w pomieszczeniu od początku do końca hodowli. W każdej chwili możemy ustawić wzrosty i upadki zwierząt w hodowli EKRAN HODOWLI Menu \ Hodowla \ Nowa hodowla: (kiedy hodowla jest nieaktywna) : rozpoczyna hodowlę. Koniec hodowli: (kiedy hodowla jest aktywna): Kończy hodowlę. Dzień: (kiedy hodowla jest aktywna) : Ustaw bieżący dzień hodowli. Wzrosty / Upadki (gdy hodowla jest aktywna) : Dostęp do wzrostów i upadków (zobacz ), możemy zarejestrować nowe wzrosty i upadki zwierząt w obiekcie. INFORMACJA Dzień: Pokazuje dzień hodowli. Zwierzęta: Pokazuje aktualną liczbę zwierząt na fermie. Upadki łącznie: Pokazuje całkowitą ilość wyjść lub upadków zwierząt na fermie od pierwszego rejestru. Odsetki zgonów: pokazuje procentowy odsetek wyjść i martwych zwierząt w stosunku do całkowitej ilości zwierząt przebywających w pomieszczeniu EKRAN WPISÓW I WYJŚĆ W HODOWLI 40

41 Menu \ Hodowla \ Wpisy / Upadki Rejestracja: Wprowadź ilość. Data: Data rejestracji. Dzień: dzień hodowlany rejestracji. Zwierzęta: Liczba zwierząt z rejestru. Wydarzenie : Zdarzenie w rejestrze (wpisy lub upadki). (1) Więcej: Przejdź, aby dodać nowy rejestr lub usunąć rejestry. 16. KRZYWE 16.1 KRZYWE - ZASADA DZIAŁANIA Krzywe są używane w tym urządzeniu, aby automatycznie zarządzać fermą w zależności od dnia hodowli. Krzywe będą miały bezpośredni wpływ na wartości klimatyczne pomieszczenia. Kiedy krzywa jest aktywna, w razie potrzeby możemy dostosować różne parametry. Wartości krzywych, które możemy kontrolować, to: Temperatura docelowa. Minimalna wentylacja. Maksymalna wentylacja. Minimalne otwarcie wlotów Ogrzewanie 2 temperatura docelowa Możemy wybrać, które parametry zostaną zmodyfikowane. Kiedy wprowadzamy punkty krzywej, dni muszą następować w korelacji w tabeli. Oznacza to, na przykład, nie możemy ustawić w punkcie 1 dnia piątego hodowli, a w punkcie 2 dnia trzeciego hodowli (w przeciwnym razie krzywa nie będzie działać) ZAMROŻENIE PARAMETRÓW Ostatnio wyliczone parametry z krzywych są zapamiętane i zamrożone na zadany czas, gdy użytkownik dokonał zmiany w punktach krzywej. Możemy określić czas, w którym parametry się nie zmienią (będą zamrożone). Jeśli czas zamrożenia wynosi 0, wstrzymanie obliczania nowych parametrów z krzywej będzie aktywne, dopóki sterownik nie poda nowych wyliczonych wartości (zgodnie z dokonanymi przez użytkownika zmianami). Nowe wartości z krzywych sterownik oblicza co godzinę. Wpisując czas zamrożenia np. 6 ustalamy że po wprowadzeniu zmian w krzywych sterownik będzie jeszcze przez 6h działał na ostatnich obliczonych wartościach z krzywej. Po upłynięciu 6 godzin sterownik zacznie podawać zadane wartości z nowo zmienionej krzywej PARAMETRY TRYBU OBLICZANIA DO PODAWANIA Wprowadzanie wartości odbywa się co godzinę, a każda z wartości jest kalkulowana tak, aby mieć postępy pomiędzy poszczególnymi dniami hodowli. 41

42 Przykład: W punkcie 1 skonfigurowano dzień 1 w temperaturze docelowej 20 C, a dzień 10 w punkcie 2 z docelową temperaturą 30 C. Gdy na przykład przeniesiemy się do dnia 5 o godzinie 12:00, wartość do wprowadzenia wynosi 25 C EKRAN KRZYWYCH Menu \ Krzywe \ Krzywe: włącza lub wyłącza krzywe. Punkt konfiguracji: dostęp do punktu konfiguracji punktów (zobacz ). Ustawienia: dostęp do regulacji krzywych (zobacz ). Informacja: Dostęp do aktualnych wartości, które są wprowadzane z krzywych EKRAN KONFIGURACJI PUNKTÓW KRZYWYCH Dzień: Dzień hodowli. Temp: temperatura docelowa. Went maks: minimalna wentylacja. Went. mini: minimalna wentylacja. Minimalne otwarcie wlotów Ogrzewanie 2 temperatura docelowa: ogrzewanie 2 temperatura docelowa. (1) Więcej: Przejdź do usuwania punktów EKRAN USTAWIEŃ KRZYWYCH 42

43 Menu \ Krzywe \ Ustawienia \ Dostosuj: ustaw czas trwania zamrażania parametrów. Aktywuj parametry: włączenie lub wyłączenie parametrów, które mogą być wprowadzane do krzywej. Odmrożenie komponentów (w przypadku, gdy komponent jest zamrożony): jako ręczne natychmiastowe odmrożenie obliczania parametrów po zmianach w krzywych wtedy sterownik natychmiast oblicza nowe parametry zgodnie ze zrobionymi zmianami w krzywych 17. INFORMACJE W tym module możemy zobaczyć informacje o przydzielonych czujnikach, skonfigurowanych przekaźnikach, wyjściach analogowych (0-10 V) i bieżącej wersji urządzenia EKRAN INFORMACJI Menu \ Informacje \ Przekaźniki : dostęp do tabeli przekaźników (zobacz ). Wyjścia (0-10): dostęp do tabeli o wyjściach (0-10 V) (zobacz ). Czujnik temperatury: dostęp do tabeli czujników INFORMACJA Aktualna wersja: Pokazuje bieżącą wersję tego urządzenia EKRAN INFORMACJI O PRZEKAŹNIKACH Menu \ Informacja \ Przekaźniki \ INFORMACJA # Pokazuje numer przekaźnika w urządzeniu. Status: Pokazuje, czy przekaźnik jest aktywny lub nieaktywny. Część: Wyświetla element przypisany do przekaźnika. 43

44 EKRAN INFORMACJI O CZUJNIKACH Menu \ Informacje \ Czujniki temperatury \ W tym miejscu możemy zmodyfikować podciśnienie wewnątrz pomieszczenia. Celem zarządzania podciśnieniem jest dystrybucja ciepłego powietrza, które znajduje się w wyższych częściach pomieszczenia, do poziomu gruntu, w celu zwiększenia temperatury powietrza przy ściółce. W tym celu generujemy podciśnienie wewnątrz pomieszczenia, zamykając częściowo wloty powietrza i włączamy wentylację. Dzięki temu przepływ powietrza zwiększa się, mieszając się z ciepłym powietrzem przed osiągnięciem poziomu gruntu. 18. PODCIŚNIENIE W tym miejscu możemy zmodyfikować podciśnienie wewnątrz pomieszczenia. Celem zarządzania podciśnieniem jest dystrybucja ciepłego powietrza, które znajduje się w wyższych częściach pomieszczenia, do poziomu gruntu, w celu zwiększenia temperatury powietrza przy ściółce. W tym celu generujemy podciśnienie wewnątrz pomieszczenia, zamykając częściowo wloty powietrza i włączamy wentylację. Dzięki temu przepływ powietrza zwiększa się, mieszając się z ciepłym powietrzem przed osiągnięciem poziomu gruntu EKRAN PODCIŚNENIA Docelowe podciśnienie: Ustaw docelowe podciśnienie w pomieszczeniu. Więcej opcji: Przejdź do opcji zaawansowanych (zobacz ). Wpływy: Przejdź do aktualnych wpływów (zobacz ). INFORMACJA Aktualne podciśnienie: bieżąca wartość podciśnienia w pomieszczeniu. Aktualny CO2: aktualny poziom CO2 w pomieszczeniu. 44

45 WPŁYWY PODCIŚNIENIA Temperatura zewnętrzna wpływa na podciśnienie, gdy temperatura w pomieszczeniu spada. Aby tego uniknąć, możemy ustalić korektę docelowej temperatury i zmniejszyć efekty. Gdy temperatura zewnętrzna jest wyższa niż temperatura początkowa, nie nastąpi żadna korekta docelowego podciśnienia. Gdy temperatura zewnętrzna spadnie poniżej tej wartości, procent korekcji wzrośnie proporcjonalnie, osiągając wartość maksymalną, gdy temperatura zewnętrzna będzie niższa od temperatury końcowej EKRAN PODCIŚNIENIA - WIĘCEJ OPCJI Temperatura zewnętrzna: Włączenie lub wyłączenie temperatury zewnętrznej. Temperatura początkowa: Ustaw temperaturę, od której wpływ będzie aktywny. Temperatura końcowa: Ustaw temperaturę, od której wpływ będzie miał maksymalną korektę. Regulacja: Ustaw wartość maksymalnej korekty dla podciśnienia przy aktywnym wpływie temperatury zewnętrznej EKRAN AKTUALNYCH WPŁYWÓW PODCIŚNIENIA INFORMACJA Obliczone podciśnienie : Wskazuje docelowe podciśnienie przed zastosowaniem jakiegokolwiek wpływu. Temperatura zewnętrzna : Pokazuje korektę podciśnienia, wykonaną przez wpływ temperatury zewnętrznej. Podciśnienie końcowe: pokazuje docelowe podciśnienie po wpływie. 45
