1 mgr inż. Kazimierz Ordecki ul. Batalionów Chłopskich Biłgoraj tel. (084) PROJEKT BUDOWLANO-WYKONAWCZY BRANŻY ELEKTRYCZNEJ Temat: Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego w miejscowości Biłgoraj ul. Sikorskiego i ul. Armii Kraków. Lokalizacja: Miejscowość: Biłgoraj Gmina: Biłgoraj Powiat: Biłgoraj Województwo: Lubelskie Inwestor: Zarząd Dróg Powiatowych Gen. Sikorskiego Biłgoraj PROJEKTOWAŁ: mgr inż. Kazimierz Ordecki upr. LUB/0008/POOE/07 ASYSTENT PROJEKTANTA: mgr inż. Mariusz Kowal SPRAWDZIŁ: UZGODNIENIA: Biłgoraj marzec 2015

2 Spis treści I. Część opisowa Przedmiot opracowania Zakres opracowania Dane elektroenergetyczne Linia napowietrzna oświetlenia ulicznego Ochrona od porażeń po stronie nn II.OBLICZENIA TECHNICZNE Uwagi końcowe Stosowanie materiałów Spis załączników 1 Koordynacja usytuowania Nr GK.VII Uzgodnienie dokumentacji PGE Zamość Warunki przyłączenia Nr 01113/RE04/ Warunki przyłączenia Nr 01116/RE04/ Uprawnienia projektanta Karty katalogowe Spis rysunków E1 Budowa linii kablowej oświetlenia ulicznego w m. Biłgoraj ul. Sikorskiego i ul. Armii Kraków. E2 - Schemat ideowy linii kablowej oświetlenia ulicznego w m. Biłgoraj ul. Sikorskiego E3 - Schemat ideowy linii kablowej oświetlenia ulicznego w m. Biłgoraj ul. Armii Kraków E4 Widok słupa oświetleniowego i schemat podłączenia tabliczki słupowej. 2

3 OŚWIADCZENIE Niniejszym oświadczam, że opracowany projekt budowlano-wykonawczy: Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego w miejscowości Biłgoraj ul. Sikorskiego i ul. Armii Kraków. jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (ustawa z dnia r. o zmianie ustawy Prawo Budowlane - art. 20 ust. 4) i kompletny w rozumieniu ustawy z dnia r. Prawo Budowlane (Dz. U. nr 106 poz z 2000r.) oraz Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120 poz z 2003r.). Projektant: Podpis i pieczęć: 3

4 INFORMACJA O PLANIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (Informacja BIOZ) Branża elektryczna. Temat: PROJEKT BUDOWLANY BRANŻA ELEKTRYCZNA Budowa elektroenergetycznej linii kablowej oświetlenia ulicznego w miejscowości Biłgoraj ul. Sikorskiego i ul. Armii Kraków. Inwestor: Zarząd Dróg Powiatowych Gen. Sikorskiego Biłgoraj Projektant: Podpis i pieczęć: Marzec

5 INFORMACJA BIOZ Część opisowa wg 3.1. rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2004r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dn. 10 lipca 2003r.). 1. KOLEJNOŚĆ WYKONYWANIA ROBÓT wytyczenie trasy projektowanych linii oznakowanie i zabezpieczenie placu budowy roboty ziemne roboty montażowe wprowadzenie i podłączenie kabli w słupach oświetleniowych montaż słupów oświetleniowych montaż opraw oświetleniowych podłączenie kabli i przewodów pomiary powykonawcze 2. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH 3. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH 4. WYTYCZENIE TRASY PROJEKTOWANYCH LINII Trasa projektowanego oświetlenia musi być wytyczona przez uprawnioną jednostkę geodezyjną. 5. ROBOTY ZIEMNE Dla istniejącej ulicy należy opracować i uzgodnić z zarządem drogi organizację ruchu na czas prowadzenia wszystkich prac. Roboty ziemne powinny być prowadzone na podstawie projektu i aktualnej mapy uzgodnionej z ZUDP (wraz z protokołem uzgodnienia) określających położenie urządzeń podziemnych mogących znaleźć się w zasięgu prowadzonych robót. Wykonywanie wykopów w bezpośrednim sąsiedztwie istniejących sieci powinno być prowadzone pod nadzorem z określeniem sposobu ich wykonania. W czasie realizacji robót ziemnych miejsca niebezpieczne należy ogrodzić i oznakować w sposób widoczny również w nocy. 5

6 6. ROBOTY MONTAŻOWE Przy prowadzeniu prac w stacjach transformatorowych, szafach oświetleniowych itp. należy zachować szczególną ostrożność. Pracownicy wykonawcy dopuszczeni do prac przez pracowników pogotowia RE Biłgoraj winni posiadać odpowiednie kwalifikacje i uprawnienia. Prace przy podłączaniu kabli podłączaniu kabli do wolnych pól w SOU, do tabliczek bezpiecznikowych w słupach lub przewodów do podłączenia opraw oświetleniowych prowadzić w stanie beznapięciowym. 7. POMIARY POWYKONAWCZE Po zakończeniu prac montażowych wykonać niezbędne pomiary a protokóły przekazać inwestorowi. 8. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy(kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków, Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich zagrożeń dla życia i zdrowia pracowników. - przyczyny organizacyjne powstania wypadków przy pracy: a/ niewłaściwa ogólna organizacja pracy, b/ niewłaściwa organizacja stanowiska pracy, - przyczyny techniczne powstania wypadków przy pracy: a/ niewłaściwy stan czynnika materialnego, b/ niewłaściwe wykonanie czynnika materialnego, c/ wady materiałowe czynnika materialnego, d/ niewłaściwa eksploatacja czynnika materialnego. Osoba kierująca pracownikami jest obowiązana: -organizować stanowiska pracy zgodnie z przepisami i zasadami bhp, -dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, -organizować, przygotowywać i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy, -dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposażenia technicznego, a także o sprawność środków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Na podstawie: oceny ryzyka zawodowego występującego przy wykonywaniu robót na danym stanowisku pracy, 6

7 wykazu prac szczególnie niebezpiecznych, określenia podstawowych wymagań bhp przy wykonywaniu prac szczególnie niebezpiecznych, wykazu prac wykonywanych przez co najmniej dwie osoby, wykazu prac wykonywanych szczególnej sprawności psychofizycznej Kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu: zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagrożeniami wypadkowymi oraz oddziaływaniem czynników szkodliwych i uciążliwych, zapewnić likwidację zagrożeń dla zdrowia i życia pracowników głownie przez stosowanie technologii i materiałów nie powodujących takich zagrożeń. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca pracownikami obowiązana jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwia robocze, zgodnie z tabelą norm podziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami. Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. INSTRUKTAŻ PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: - szkolenie wstępne, - szkolenie okresowe. Szkolenia te przeprowadzane są w oparciu o program poszczególnych rodzajów szkolenia. Szkolenia wstępne ogólnie ( instruktaż ogólny") przechodzą wszyscy nowo zatrudnieni pracownicy przed dopuszczeniem do wykonywania pracy. Obejmuje ono zapoznanie. pracowników z podstawowymi przepisami BHP zawartymi w Kodeksie Pracy, w układach zbiorowych pracy i regulaminach pracy, zasadami bhp obowiązującymi w danym zakładzie pracy oraz zasadami udzielania pierwszej pomocy. Szkolenie wstępne na stanowisku pracy ( instruktaż stanowiskowy") powinien zapoznać pracowników z zagrożeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagrożeniami oraz metodami bezpiecznego wykonywania pracy na tym 7

8 stanowisku. Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Szkolenia wstępne podstawowe w zakresie bhp, powinny być przeprowadzone w okresie nie dłuższym niż 6 miesięcy od rozpoczęcia pracy na określonym stanowisku pracy. Szkolenia okresowe w zakresie bhp dla pracowników zatrudnionych na stanowiskach robotniczych, powinny być przeprowadzone w formie instruktażu nie rzadziej niż raz na 3 lata, a na stanowiskach pracy, na których występują szczególne zagrożenia dla zdrowia lub życia oraz zagrożenia wypadkowe - nie rzadziej niż raz w roku. Pracownicy zatrudnieni na stanowiskach operatorów żurawi, maszyn budowlanych i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. Powyższy wymóg nie dotyczy betoniarek z silnikami elektrycznymi 1-fazowymi oraz 3-faz. o mocy do 1kW. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: wykonywanie prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy W/w instrukcje powinny określać czynności do wykonania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonywania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla życia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania nie posiada wymaganych kwalifikacji lub potrzebnych umiejętności, a także dostatecznej znajomości przepisów oraz zasad BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. 8

9 I. Część opisowa OPIS TECHNICZNY DANE OGÓLNE Przedmiot opracowania Podstawą opracowania jest projekt wykonawczy na budowę linii kablowej oświetlenia ulicznego w m. Biłgoraj, ul. Sikorskiego i ul. Armii Kraków. Podstawa opracowania Projekt wykonano na podstawie; Umowy zawartej z Inwestorem Mapy geodezyjnej terenu wykonanej w skali 1:500 Warunków przyłączenia Nr 01113/RE04/2015 i Nr 01116/RE04/2015 Analizy i obliczeń technicznych Norm, komentarzy i przepisów prawnych w przedmiotowym zakresie, a szczególnie normy PN EN 13201: 2005 (U) oświetlenie dróg i normy N SEP-E-004 elektroenergetyczne i sygnalizacyjne linie kablowe Katalogów wytwórców urządzeń i programów komputerowych wspomagających projektowanie Dane elektroenergetyczne Napięcie zasilania: nn 230/400V Układ sieci: nn (układ TN-C) Ochrona od porażeń: nn (samoczynne wyłączenie w układzie sieci TN-C) Odcinek linii kablowej oświetlenia ulicznego Biłgoraj ul. Sikorskiego i Armii Kraków. Dane energetyczne projektowanego odcinka ul. Sikorskiego (odcinek od ul. Kościuszki do mostu) - Moc szczytowa P A =31*115W = 3565W - Prąd znamionowy In = P/(Uz*cosφ) = 3565/(230*0,95) = 16,32 - Prąd rozruchu I r = 1,6 x I n = 1,6 x 16,32 = 26,1 - Prąd rozruchu jednej fazy I f = 1/3*I r = 26,1/3 = 8,7A Zabezpieczenie obwodu oświetleniowego 10A, o charakterystyce C, w szafce oświetleniowej przy stacji transf. MO. Dane energetyczne projektowanego odcinka ul. Armii Kraków - Moc szczytowa P A =24*115W = 2760W - Prąd znamionowy In = P/(Uz*cosφ) = 2760/(230*0,95) = 12,63A - Prąd rozruchu I r = 1,6 x I n = 1,6 x 12,63 = 20,21A - Prąd rozruchu jednej fazy I f = 1/3*I r = 20,21/3 = 6,74A Zabezpieczenie obwodu oświetleniowego 16A, o charakterystyce C, w szafce oświetleniowej. 9

10 Budowa linii kablowej nn oświetlenia ulicznego odcinek ul. Sikorskiego (odcinek od ul. Kościuszki do mostu) Projektuje się budowę linii kablowej oświetlenia ulicznego kablem typu YAKY 4x25mm 2. Projektuje się podłączenie linii kablowej do istniejącego słupa oświetlenia ulicznego Nr 69 przy ul. Kościuszki. Słup Nr 69/1 podłączyć do kabla YAKY 4x35mm 2 zasilanego od słupa Nr 69. Obwód oświetlenia ulicznego YAKY 4x25mm 2 podłączyć według schematu. Projektowana trasa kabla oświetleniowego i lokalizacja słupów oświetleniowym projektuje się w pasie drogi powiatowej, przy granicy z działkami prywatnymi. Kabel zostanie umieszczony w wykopie kablowym. Budowa linii kablowej nn oświetlenia ulicznego odcinek ul. Armii Kraków Projektuje się budowę linii kablowej oświetlenia ulicznego kablem typu YAKY 4x25mm 2. Projektuje się szafkę oświetlenia ulicznego usytuowaną przy szafie kablowej SK w pobliżu słupa Nr 11. Obwód oświetlenia ulicznego YAKY 4x25mm 2 podłączyć według schematu do szafy oświetlenia ulicznego. Ze słupa L2 wykonać przyłącze kablowe YAKY 4x25mm 2 do istniejącego słupa ŻN Nr 16/1. Ze słupa L12 wykonać przyłącze kablowe YAKY 4x25mm 2 do istniejącego słupa ŻN Nr 22/1. Projektowana trasa kabla oświetleniowego i lokalizacja słupów oświetleniowym projektuje się w pasie drogi powiatowej, przy granicy z działkami prywatnymi oraz na działkach prywatnych. Kabel zostanie umieszczony w wykopie kablowym. Ochrona przeciwporażeniowa Ochrona przed dotykiem bezpośrednim izolacja Ochrona przed dotykiem pośrednim szybkie wyłączenie zasilania w układzie sieci TN-C. W słupach oświetleniowych dokonać połączeń przewodu N i PE (uziemienie). Punkt PE połączyć do obudowy słupa i uziemić za pomocą bednarki FeZn 25x4mm. Wykonać uziemienie taśmowo-prętowe o rezystancji R z 30Ω na całej długości linii kablowej 10

11 2.0 OBLICZENIA TECHNICZNE 2.1. Obliczenia spadków napięć Linia kablowa nn oświetlenia ulicznego odcinek ul. Sikorskiego (odcinek od ul. Kościuszki do mostu) SPADKI NAPIĘĆ OBIEKT: ST.TR. MO -PRZEWODY- Nr TYP PRZE ROD ILOŚĆ MOC DŁU- SUMA SUMA ŁĄCZ PRĄ SŁUPA KRÓJ i ODB. GOŚĆ ODB. MOCY NIE W SZAFY n n P COSF l kj "E" DU% DU% OBW. [mm2] k [szt] [kw] [m] [szt] [kw] [%] [%] [A] Sł. Nr 69 Sł Nr 69/1 YAKY 35 k 1 0,115 0, , ,9 0,00 0,00 Sł. Nr 69/1 Sł Nr 69/2 YAKY 25 k 1 0,115 0, ,23 1 1,25 0,00 0,01 Sł. Nr 69/2 Sł Nr 69/3 YAKY 25 k 1 0,115 0, , ,25 0,01 0,01 Sł. Nr 69/3 Sł Nr 69/4 YAKY 25 k 1 0,115 0, ,46 1 1,25 0,01 0,02 Sł. Nr 69/4 Sł Nr 69/5 YAKY 25 k 1 0,115 0, , ,25 0,01 0,03 Sł. Nr 69/5 Sł Nr 69/6 YAKY 25 k 1 0,115 0, ,69 1 1,25 0,01 0,04 Sł. Nr 69/6 Sł Nr 69/7 YAKY 25 k 1 0,115 0, , ,25 0,01 0,05 Sł. Nr 69/7 Sł Nr 69/8 YAKY 25 k 1 0,115 0, ,92 0 1,25 0,01 0,06 Sł. Nr 69/8 Sł Nr 69/9 YAKY 25 k 1 0,115 0, , ,25 0,01 0,07 Sł. Nr 69/9 Sł Nr 69/10 YAKY 25 k 9 1,035 0, ,07 0 1,25 0,01 0,08 Sł. Nr 69/10 Sł Nr 69/11 YAKY 25 k 1 0,115 0, , ,25 0,01 0,09 Sł. Nr 69/11 Sł Nr 69/12 YAKY 25 k 2 0,23 0, , ,25 0,01 0,11 Sł. Nr 69/12 Sł Nr 69/13 YAKY 25 k 1 0,115 0, ,53 0 1,25 0,01 0,12 Sł. Nr 69/13 Sł Nr 69/14 YAKY 25 k 3 0,345 0, , ,25 0,02 0,14 Sł. Nr 69/14 Sł Nr 69/15 YAKY 25 k 1 0,115 0, ,99 0 1,25 0,02 0,16 Sł. Nr 69/15 Sł Nr 69/16 YAKY 25 k 1 0,115 0, , ,25 0,02 0,18 Sł. Nr 69/16 Sł Nr 69/17 YAKY 25 k 1 0,115 0, ,22 0 1,25 0,02 0,20 Sł. Nr 69/17 Sł Nr 69/18 YAKY 25 k 1 0,115 0, , ,25 0,03 0,23 Sł. Nr 69/18 Sł Nr 69/18A YAKY 25 k 2 0,23 0, , ,25 0,03 0,25 4 Obliczone spadki napięć nie zostaną przekroczone. Linia kablowa nn oświetlenia ulicznego odcinek ul. Armii Kraków SPADKI NAPIĘĆ OBIEKT: ST.TR. SZPITAL -PRZEWODY- Nr TYP PRZE ROD ILOŚĆ MOC DŁU- SUMA SUMA ŁĄCZ PRĄ SŁUPA KRÓJ i ODB. GOŚĆ ODB. MOCY NIE W SZAFY n n P COSF l kj "E" DU% DU% OBW. [mm2] k [szt] [kw] [m] [szt] [kw] [%] [%] [A] SOU Sł Nr 11 YAKY 25 k 1 0,115 0, , ,25 0,00 0,00 Sł. Nr 11 Sł Nr 12 YAKY 25 k 1 0,115 0, ,23 1 1,25 0,01 0,01 Sł. Nr 12 Sł Nr 13 YAKY 25 k 1 0,115 0, , ,25 0,01 0,01 Sł. Nr 13 Sł Nr 14 YAKY 25 k 1 0,115 0, ,46 1 1,25 0,01 0,02 Sł. Nr 14 Sł Nr 15 YAKY 25 k 1 0,115 0, , ,25 0,01 0,03 Sł. Nr 15 Sł Nr 16 YAKY 25 k 1 0,115 0, ,69 1 1,25 0,01 0,03 Sł. Nr 16 Sł Nr 17 YAKY 25 k 1 0,115 0, , ,25 0,01 0,04 Sł. Nr 17 Sł Nr 18 YAKY 25 k 1 0,115 0, ,92 0 1,25 0,01 0,05 Sł. Nr 18 Sł Nr 19 YAKY 25 k 1 0,115 0, , ,25 0,01 0,06 Sł. Nr 19 Sł Nr 20 YAKY 25 k 1 0,115 0, ,15 0 1,25 0,01 0,06 Sł. Nr 20 Sł Nr 21 YAKY 25 k 1 0,115 0, , ,25 0,01 0,07 Sł. Nr 21 Sł Nr 22 YAKY 25 k 1 0,115 0, ,38 0 1,25 0,01 0,08 Sł. Nr 22 Sł Nr 23 YAKY 25 k 1 0,115 0, , ,25 0,01 0,09 Sł. Nr 23 Sł Nr 24 YAKY 25 k 1 0,115 0, ,61 0 1,25 0,01 0,11 2 Obliczone spadki napięć nie zostaną przekroczone. 11

12 2.2. Obliczenia prądów zwarcia dla samoczynnego wyłączenia zasilania Linia kablowa nn oświetlenia ulicznego odcinek ul. Sikorskiego (odcinek od ul. Kościuszki do mostu) SKUTECZNOŚĆ ZEROWANIA Biłgoraj stacja MO St= 400 kva Rt=0,0066 W Xt= 0,02 W PRZEWODY DŁU- BEZP. ZW PUNKT rodz. L1 "0" GOŚĆ Ib A AR Rf Ro X R X SR SX 1,25 K Izw Iwył OBWODU i L2 l M CIE JEDN. JEDN. JEDN. Z k L3 P0 n mm2 mm2 [m] [A] P1 (z) W/km W/km W/km W W W W W [A] [A] Sł. Nr 69 Sł Nr 69/1 k S301 z 0,875 0,9 0,07 0,03 0, ,0399 0,0195 0,0555 2, Sł. Nr 69/1 Sł Nr 69/2 k S301 z 1,22 1,2 0,08 0,06 0, ,0627 0,0202 0,0824 2, Sł. Nr 69/2 Sł Nr 69/3 k S301 z 1,22 1,2 0,08 0,07 0,0045 0,0798 0,0212 0,1032 2, Sł. Nr 69/3 Sł Nr 69/4 k S301 z 1,22 1,2 0,08 0,1 0, ,1066 0,0229 0,1363 2, Sł. Nr 69/4 Sł Nr 69/5 k S301 z 1,22 1,2 0,08 0,07 0,0045 0,0798 0,0212 0,1032 2, Sł. Nr 69/5 Sł Nr 69/6 k S301 z 1,22 1,2 0,08 0,08 0, ,0822 0,0214 0,1062 2, Sł. Nr 69/6 Sł Nr 69/7 k S301 z 1,22 1,2 0,08 0,08 0, ,0871 0,0217 0,1122 2, Sł. Nr 69/7 Sł Nr 69/8 k S301 z 1,22 1,2 0,08 0,06 0,0039 0,0700 0,0206 0,0913 2, Sł. Nr 69/8 Sł Nr 69/9 k S301 z 1,22 1,2 0,08 0,07 0, ,0774 0,0211 0,1002 2, Sł. Nr 69/9 Sł Nr 69/10 k S301 z 1,22 1,2 0,08 0,07 0,0042 0,0749 0,0209 0,0972 2, Sł. Nr 69/10 Sł Nr 69/11 k S301 z 1,22 1,2 0,08 0,05 0,0033 0,0603 0,0200 0,0794 2, Sł. Nr 69/11 Sł Nr 69/12 k S301 z 1,22 1,2 0,08 0,05 0,0033 0,0603 0,0200 0,0794 2, Sł. Nr 69/12 Sł Nr 69/13 k S301 z 1,22 1,2 0,08 0,05 0,0033 0,0603 0,0200 0,0794 2, Sł. Nr 69/13 Sł Nr 69/14 k S301 z 1,22 1,2 0,08 0,06 0, ,0627 0,0202 0,0824 2, Sł. Nr 69/14 Sł Nr 69/15 k S301 z 1,22 1,2 0,08 0,06 0, ,0627 0,0202 0,0824 2, Sł. Nr 69/15 Sł Nr 69/16 k S301 z 1,22 1,2 0,08 0,06 0,0039 0,0700 0,0206 0,0913 2, Sł. Nr 69/16 Sł Nr 69/17 k S301 z 1,22 1,2 0,08 0,06 0, ,0627 0,0202 0,0824 2, Sł. Nr 69/17 Sł Nr 69/18 k S301 z 1,22 1,2 0,08 0,09 0,0054 0,0944 0,0221 0,1212 2, Sł. Nr 69/18 Sł Nr 69/18A k S301 z 1,22 1,2 0,08 0,07 0,0042 0,0749 0,0209 0,0972 2, We wszystkich punktach linii warunek samoczynnego wyłączenia zostanie zachowany, ponieważ I zw >I wył. 12

13 Linia kablowa nn oświetlenia ulicznego odcinek ul. Armii Kraków SKUTECZNOŚĆ ZEROWANIA Biłgoraj stacja Szpital St= 630 kva Rt=0,0038 W Xt= 0,01 W PRZEWODY DŁU- BEZP. ZW PUNKT rodz. L1 "0" GOŚĆ Ib A AR Rf Ro X R X SR SX 1,25 K Izw Iwył OBWODU i L2 l M CIE JEDN. JEDN. JEDN. Z k L3 P0 n mm2 mm2 [m] [A] P1 (z) W/km W/km W/km W W W W W [A] [A] SOU Sł Nr 11 k S301 z 0,875 0,9 0,07 0,04 0, ,0476 0,0144 0,0621 2, Sł. Nr 11 Sł Nr 12 k S301 z 1,22 1,2 0,08 0,11 0,0066 0,1112 0,0174 0,1406 2, Sł. Nr 12 Sł Nr 13 k S301 z 1,22 1,2 0,08 0,1 0, ,1087 0,0172 0,1376 2, Sł. Nr 13 Sł Nr 14 k S301 z 1,22 1,2 0,08 0,1 0,0063 0,1063 0,0171 0,1346 2, Sł. Nr 14 Sł Nr 15 k S301 z 1,22 1,2 0,08 0,1 0,0063 0,1063 0,0171 0,1346 2, Sł. Nr 15 Sł Nr 16 k S301 z 1,22 1,2 0,08 0,11 0, ,1136 0,0175 0,1437 2, Sł. Nr 16 Sł Nr 17 k S301 z 1,22 1,2 0,08 0,09 0,0054 0,0917 0,0162 0,1163 2, Sł. Nr 17 Sł Nr 18 k S301 z 1,22 1,2 0,08 0,1 0,0063 0,1063 0,0171 0,1346 2, Sł. Nr 18 Sł Nr 19 k S301 z 1,22 1,2 0,08 0,1 0,0063 0,1063 0,0171 0,1346 2, Sł. Nr 19 Sł Nr 20 k S301 z 1,22 1,2 0,08 0,09 0, ,0892 0,0160 0,1133 2, Sł. Nr 20 Sł Nr 21 k S301 z 1,22 1,2 0,08 0,1 0,006 0,1014 0,0168 0,1285 2, Sł. Nr 21 Sł Nr 22 k S301 z 1,22 1,2 0,08 0,11 0,0069 0,1161 0,0177 0,1467 2, Sł. Nr 22 Sł Nr 23 k S301 z 1,22 1,2 0,08 0,08 0,0051 0,0868 0,0159 0,1103 2, Sł. Nr 23 Sł Nr 24 k S301 z 1,22 1,2 0,08 0,11 0,0066 0,1112 0,0174 0,1406 2, We wszystkich punktach linii warunek samoczynnego wyłączenia zostanie zachowany, ponieważ I zw >I wył. 3. Elementy oświetlenia ulicznego 3.1 Słupy oświetleniowe Projektowane są słupy (identyczne jak na ul. Kościuszki) typu GALAXIE P 8 lub równoważne + wysięgnik OC S 2/1,5/10 dla wszystkich słupów (z wyjątkiem słupów L69/3 i L69/4 dla których należy zastosować wysięgnik OC S 2/2/10) a dla słupa Nr 69/18A zastosować wysięgnik OC S 2/2/10 i wysięgnik KC S m realizującym zawieszenie oprawy na wysokości 7m o wysięgu 1,5m i kącie nachylenia 10 stopni. Słupy malowane proszkowo KOLOR RAL 9005 (CZARNE), łączna wysokość słupa i wysięgnika 10m. Ustawienie slupów zgodnie z uzbrojeniem podziemnym na projektowanym obszarze. Słupy ustawiane na fundamencie fabrycznym. Słupy oświetleniowe na ulicy Sikorskiego ustawiać wnękami z dostępem od strony przeciwnej do projektowanej krawędzi jezdni. Zgodnie z katalogiem wytwórcy do tego typu słupów stosuje się fundament F-1. 13

14 W przypadku gdyby w miejscach ustawienia słupów grunt okazał się zbyt słaby - stabilizować grunt zaprawą betonową, lub zastosować dłuższe fundamenty. W przypadku natrafienia na grunty gliniaste, pylaste lub humus należy wymienić grunt na kruszywo O/2f 3. W celu umożliwienia zasilania reklam i podświetlanych dekoracji, na każdym słupie oświetleniowym przy ul. Sikorskiego na wys. 5 mb od ziemi, zainstalować gniazda wtyczkowe 2 bieg. 10A w obudowie kroploszczelnej IP-66. Obwody zasilające przewodami YKSY 3x2,5mm 2 wpiąć do bezpieczników zabezpieczających oprawy oświetleniowe. Gniazda wtyczkowe muszą być koloru czarnego. 3.2 Oprawy oświetleniowe Zaprojektowano oprawy oświetlenia ulicznego LED KOLOR RAL 9005 (CZARNE). Typ opraw: Ulica Sikorskiego: 1. Cudle LED 144W /6/T2. Oprawa Cudlle LED 144W 5000K optyka T2, oprawa zasilana prądem 800mA co daje 120W dla oprawy. 2. Float LED 72(XM-L2) 80W /6. Oprawa Float LED 72(XM-L2) 80W /6 dla słupa L69/18A na wysięgniku KC S m. 3. Cudle LED 144W /6/T2. Oprawa Cudlle LED 144W 5000K optyka T2, oprawa zasilana prądem 700mA co daje 100W dla oprawy. Oprawy stosować dla słupów od L69/10D do L69/10H. Oprawy zamontować na wysięgnikach OC S. Oprawy łączyć według schematu do wszystkich faz - naprzemiennie. W słupach zamontować złącze słupowe. Do zabezpieczenia opraw zamontować wyłączniki nadprądowe S301 C4A. W celu zasilenia opraw do wnętrza słupów i wysięgników wciągać przewód YDYżo 3x2,5mm 2 14

15 3.3 Połączenia kablowe Linie kablowe obwodów oświetleniowych Trasy układania kabla oświetleniowego YAKY 4x25 mm 2 łączącego poszczególne słupy pokazano na załączonych rysunkach. 3.4 Przebudowa istniejącego oświetlenia W związku z przebudową ulicy Sikorskiego oraz modernizacją oświetlenia ulicznego, istniejące oświetlenie uliczne oraz betonowe słupy na ul. Sikorskiego należy zdemontować. Materiały z demontażu oświetlenia ulicznego ul. Armii Kraków oraz ul. Sikorskiego (z ul. Sikorskiego również słupy) zdać do magazynu RE Zamość. 3.5 Układanie kabli Kable należy układać na głębokości 0,8 m licząc od istniejących poziomów terenu w pasie drogowym w warstwach piasku 2x10 cm. Na dno rowu kablowego nasypać warstwę piasku - 10cm i na niej układać kable linią falistą. Co 10m do kabla mocować trwałe oznaczniki kablowe. Na oznacznikach zamieścić informacje; typ kabla, adres trasy kablowej, rok ułożenia kabla, napięcie na kablu, wykonawcę robót, właściciela kabla. Oznaczniki mocować do kabla co 10m, przy wejściach do rur ochronnych i w szafach oświetleniowych. Następnie kabel przysypać 10-cio centymetrową warstwą piasku, dokonać też odbioru przed zasypaniem, 15-sto centymetrową warstwą gruntu rodzimego i na tym ułożyć folię kablową koloru niebieskiego. Po czym zasypać wykop ubijając ziemie warstwami doprowadzając teren do stanu pierwotnego łącznie z zasianiem trawy. W miejscach skrzyżowania z innym uzbrojeniem podziemnym terenu, kable układać w osłonach otaczających z rur DVK-50 AROT. Pod ulicami, wjazdami na posesje, zatokami autobusowymi i parkingami, kable układać w osłonach otaczających z rur SRS-50 AROT na głębokości 1,2 m licząc od powierzchni jezdni. Pod ulicami i czynnymi wjazdami przejścia kabli wykonać metodą przepychu lub przewiertu. Przy równoległym układaniu kabli we wspólnym wykopie zachować między nimi 10-cio cm odległość. Przy zbliżeniu kabli należących do różnych użytkowników zachować między nimi 50 cm odległość. Przed przystąpieniem do prac przy układaniu oświetleniowej linii kablowej pod chodnikami wzdłuż ulic, należy zdjąć kostkę brukową na szerokości 0,4 m. Po ułożeniu kabla, cały wykop zasypać piaskiem a następnie starannie zagęścić. Stopień zagęszczenia sprawdzić pomiarami i zgłosić do odbioru przez nadzór inwestorski. Po odbiorze wykonać zabruki poprzez ponowne ułożenie kostki brukowej. 15

16 3.3.3 Kolizje na trasie Uwaga: W trakcie budowy linii kablowej oświetlenia ulicznego przy kolizji z siecią gazową, należy dokonać odbioru kolizji przez ZG Biłgoraj, przed zasypaniem rowu kablowego. W miejscach skrzyżowania z innym uzbrojeniem podziemnym terenu, kable układać w osłonach otaczających z rur DVK-50 AROT. Pod ulicami, wjazdami na posesje, zatokami autobusowymi i parkingami, kable układać w osłonach otaczających z rur SRS-50 AROT na głębokości 1,2 m licząc od powierzchni jezdni. Pod ulicami i czynnymi wjazdami przejścia kabli wykonać metodą przepychu lub przewiertu. 4. Ochrona od porażeń elektrycznych Podstawową ochroną jest izolacja ochronna. Elementy metalowe - słupy, oprawy - winny być połączone wzajemnie żyłami PEN zgodnie z wymogami układu sieci TN-C. Przewody ochronne stanowić będą żyły neutralno-ochronne PEN w kablach. Przewody neutralno-ochronne PEN w kablach NN należy wyróżnić niebieskim kolorem izolacji a ich końce w miejscach połączeń oznaczyć końcówką koloru żółtozielonego. Przewody PEN należy uziemiać w ostatnich słupach na odgałęzieniach linii oświetleniowych. We wnękach słupów przewody neutralno-ochronne PEN przyłączyć do zacisków uziemiających słupów stalowych. Uziemić każdy słup. Wykonać uziomy sztuczne taśmowo-prętowe z prętów ȹ 18 i bednarki PFe/Zn 25x4mm układanej we wykopie kablowym. Wartości uziemień słupów nie mogą przekraczać R z <30Ω. 16

17 Uwagi końcowe Prawidłowość wykonania zaprojektowanych robót potwierdzić pomiarami powykonawczymi. Stosować materiały posiadający certyfikaty / lub aprobaty techniczne / dopuszczające do stosowania w budownictwie. Budowę prowadzić zgodnie z wymogami Prawa Budowlanego Stosowanie materiałów: Zgodnie z obowiązującymi przepisami: Ustawa z dnia 7 lipca 1994r.- Prawo budowlane. Zarządzenie Dyrektora Centrum Badań i Certyfikacji z dnia 20 maja 1994r. W sprawie ustalenia wykazu wyrobów podlegających obowiązkowi zgłoszenia do certyfikacji na znak bezpieczeństwa i oznaczenia tym znakiem. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994r. W sprawie aprobaty i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10). Biorąc pod uwagę przytoczone wyżej fakty należy przestrzegać w sposób bezwzględny i stosować materiały (wyroby) dopuszczalne do obrotu i stosowania w budownictwie. A więc posiadające: Certyfikat na znak bezpieczeństwa, wykazujący, że zapewniono zgodność z kryteriami technicznym określonym na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i dokumentów technicznych. Deklarację zgodności lub certyfikat zgodności z Polską Normą czy też aprobatą techniczną w przypadku wyrobów, na które nie ustanowiono Polskiej Normy. 17

18 ZESTAWIENIE MATERIAŁÓW DLA UL. SIKORSKIEGO LP. WYSZCZEGÓLNIENIE MATERIAŁU ILOŚĆ 1 Słup Galaxie P 8 + złącze słupowe 30szt. 2 Wysięgnik OC S 2/1,5/10 28szt 3 Wysięgnik OC S 2/2/10 2szt 4 Wysięgnik KC S 1,5/10 1szt 5 Oprawa Cudlle Led 144W 5000K op. T3 30szt 6 Oprawa Float LED 72(XM-L2) /6 1szt 7 Wyłącznik nadprądowy S301 C4A 31szt. 8 Rura osłonowa DVK 50 42m 9 Rura osłonowa SRS m 10 Folia niebieska kablowa 850m 11 Oznaczniki kablowe 150szt 12 Gniazdo wtyczkowe 23szt 13 Kabel YAKY 4x25mm2 837m 14 Kabel YAKY 4x35mm2 13m 15 Bednarka ocynkowana 700m 15 Fundament F-1 30szt ZESTAWIENIE MATERIAŁÓW DLA UL. ARMII KRAKÓW LP. WYSZCZEGÓLNIENIE MATERIAŁU ILOŚĆ 1 Słup Galaxie P 8 + złącze słupowe 24szt. 2 Wysięgnik OC S 2/1,5/10 24szt 3 Szafa oświetlenia ulicznego 1kpl. 4 Fundament F-1 24szt 5 Oprawa Cudlle Led 144W 5000K op. T3 24szt 6 Wyłącznik nadprądowy S301 C4A 24szt. 7 Rura osłonowa DVK 50 70m 8 Rura osłonowa SRS m 9 Folia niebieska kablowa 1100m 10 Oznaczniki kablowe 200szt 11 Bednarka ocynkowana 950m 12 Kabel YAKY 4x25mm2 1087m 13 Kabel YAKY 4x35mm2 7m 18

19 Sikorskiego- Biłgoraj Zastosowano słup aluminiowy cylindrycznie stożkowy bez szwu anodowany na kolor inox typu SAL-100M o podstawie 400x400 dla stabilności konstrukcji z wysiegnikiem WR14-1-1,5 z oprawa typu Cuddle Led 144W (zasilane 800 ma) o mocy 120W Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor: Mariusz Kowal

20 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Spis treści Sikorskiego- Biłgoraj Strona tytułowa projektu 1 Spis treści 2 Lista opraw 3 Ulica 1 Dane planowania 4 Lista opraw 5 Wyniki szczegółowe 6 3D Rendering 8 Przedstawienie nieprawidłowych kolorów 9 Pola oszacowania Pole oszacowania Jezdnia 1 Grafika wartości (E) 10 Strona 2

21 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Sikorskiego- Biłgoraj / Lista opraw 6 Ilość ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 (Typ 1) Numer artykułu: /6/T3 Strumień świetlny (Oprawa): lm Strumień świetlny (Lampy): lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x Definiowany przez Użytkownika (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3

22 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Dane planowania Profil ulicy Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) pas zieleni (Szerokość: m) Chodnik 1 (Szerokość: m) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw Oprawa: ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 Strumień świetlny (Oprawa): lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): lm przy 70 : 589 cd/klm Moc opraw: W przy 80 : 230 cd/klm Rozmieszczenie: jednostronnie u góry przy 90 : 31 cd/klm Odstęp słupa: m W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy indeksu Nawis (2): m oślepiania D.6. Nachylenie wysięgnika (3): 10.0 Długość wysięgnika (4): m Strona 4

23 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Lista opraw ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 (Typ 1) Numer artykułu: /6/T3 Strumień świetlny (Oprawa): lm Strumień świetlny (Lampy): lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x Definiowany przez Użytkownika (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 5

24 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Wyniki szczegółowe Współczynnik konserwacji: 0.80 Skala 1:279 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 11 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME3a (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 6

25 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Wyniki szczegółowe Lista pól oszacowania 2 Pole oszacowania Chodnik 1 Długość: m, Szerokość: m Siatka: 11 x 3 Punkty Przynależne elementy uliczne: Chodnik 1. Wybrana klasa oświetleniowa: CE5 (Wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] U0 Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 7

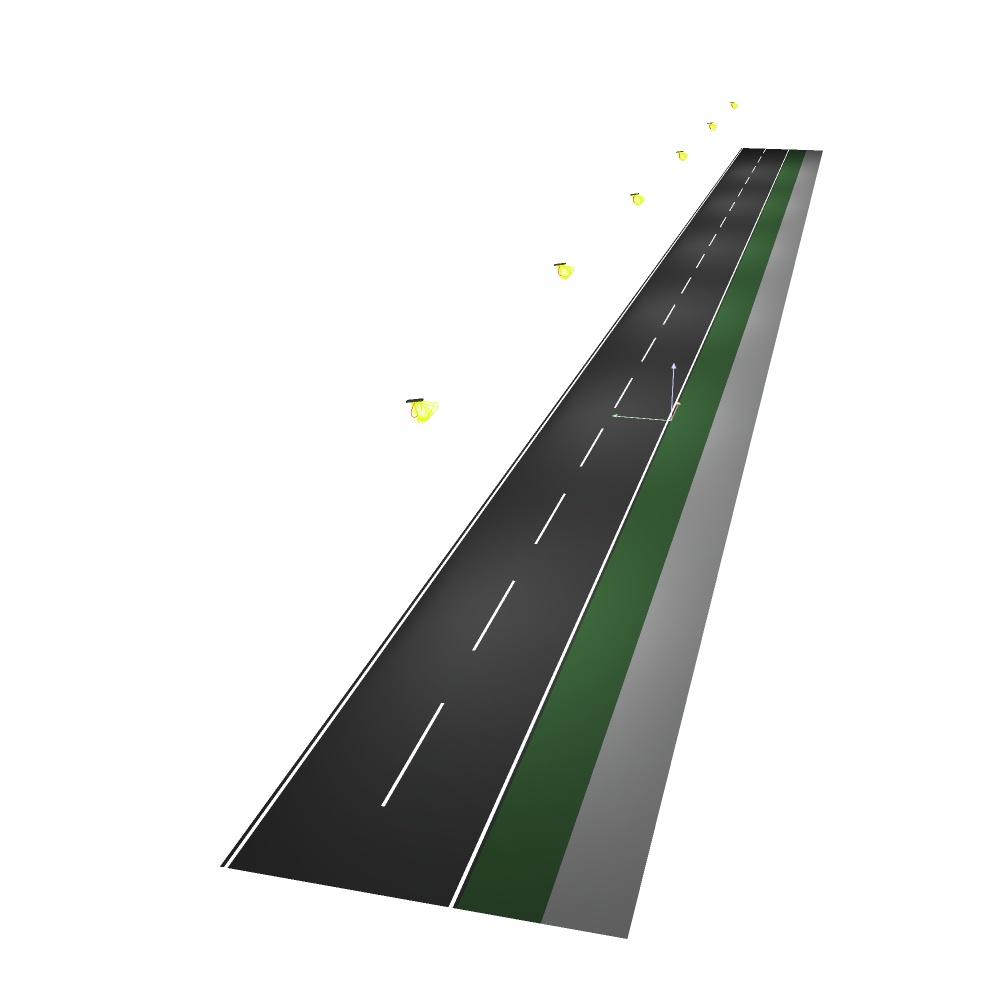

26 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / 3D Rendering Strona 8

27 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Przedstawienie nieprawidłowych kolorów Strona 9

28 Sikorskiego- Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Pole oszacowania Jezdnia 1 / Grafika wartości (E) Wartości Lux, Skala 1 : 279 Siatka: 11 x 6 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 10

29 Armii Kraków - Biłgoraj Zastosowano słup aluminiowy cylindrycznie stożkowy bez szwu anodowany na kolor inox typu SAL-100M o podstawie 400x400 dla stabilności konstrukcji z wysiegnikiem WR14-1-1,5 z oprawa typu Cuddle Led 144W (zasilane 700 ma) o mocy 100W Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor: Mariusz Kowal

30 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Spis treści Armii Kraków - Biłgoraj Strona tytułowa projektu 1 Spis treści 2 Lista opraw 3 Ulica 1 Dane planowania 4 Lista opraw 5 Wyniki szczegółowe 6 3D Rendering 8 Przedstawienie nieprawidłowych kolorów 9 Pola oszacowania Pole oszacowania Jezdnia 1 Grafika wartości (E) 10 Pole oszacowania Chodnik 1 Grafika wartości (E) 11 Pole oszacowania Chodnik 2 Grafika wartości (E) 12 Strona 2

31 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Armii Kraków - Biłgoraj / Lista opraw 6 Ilość ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 (Typ 1) Numer artykułu: /6/T3 Strumień świetlny (Oprawa): lm Strumień świetlny (Lampy): lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x Definiowany przez Użytkownika (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3

32 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Dane planowania Profil ulicy Chodnik 1 (Szerokość: m) Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Chodnik 2 (Szerokość: m) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw Oprawa: ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 Strumień świetlny (Oprawa): lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): lm przy 70 : 572 cd/klm Moc opraw: W przy 80 : 37 cd/klm Rozmieszczenie: jednostronnie u góry przy 90 : 0.41 cd/klm Odstęp słupa: m W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 0.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. Strona 4

33 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Lista opraw ZPSO ROSA /6/T3 Cuddle 144W 5000K T3 (Typ 1) Numer artykułu: /6/T3 Strumień świetlny (Oprawa): lm Strumień świetlny (Lampy): lm Moc opraw: W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x Definiowany przez Użytkownika (Czynnik korekcyjny 1.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 5

34 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Wyniki szczegółowe Współczynnik konserwacji: 0.80 Skala 1:308 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 13 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME3b (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 6

35 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Wyniki szczegółowe Lista pól oszacowania 2 Pole oszacowania Chodnik 1 Długość: m, Szerokość: m Siatka: 13 x 3 Punkty Przynależne elementy uliczne: Chodnik 1. Wybrana klasa oświetleniowa: S1 (Wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] E min [lx] Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: 3 Pole oszacowania Chodnik 2 Długość: m, Szerokość: m Siatka: 13 x 3 Punkty Przynależne elementy uliczne: Chodnik 2. Wybrana klasa oświetleniowa: S2 (Wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] E min [lx] Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Strona 7

36 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / 3D Rendering Strona 8

37 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Przedstawienie nieprawidłowych kolorów Strona 9

38 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Pole oszacowania Jezdnia 1 / Grafika wartości (E) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 308 Siatka: 13 x 6 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 10

39 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Pole oszacowania Chodnik 1 / Grafika wartości (E) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 308 Siatka: 13 x 3 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 11

40 Armii Kraków - Biłgoraj Edytor Telefon faks Mariusz Kowal Ulica 1 / Pole oszacowania Chodnik 2 / Grafika wartości (E) Nie wszystkie obliczone wartości mogą zostać przedstawione. Wartości Lux, Skala 1 : 308 Siatka: 13 x 3 Punkty E m [lx] E min [lx] E max [lx] E min / E m E min / E max Strona 12

41 SECTION A-A SCALE 1 : R20 A 195 A Orion PS 10/7 spec o przekroju ośmiokątnym, średnicy dolnej 195mm i górnej 60 mm z wysiegnikiem drogowym 1, 5m o kącie nachylenia 10 realizującym zawieszenie oprawy na 10m oraz wysięgnikiem KC S realizującym zawieszenie oprawy na wysokości 7m o wysięgu 1,5m i kącie nachylenia 10. Słup ocynkowany i malowany proszkowo na kolor RAL 9005 np. Słup wyposażony w podstawę przetłaczaną o wymiarach 412x412 i rozstawie śrub kotwiących 300x300 posadowiony na fundamencie F120/43. Słup wyposażony we wnękę rewizyjną o wymiarach 400x110 mm. STRUCTURES Item: ORION PS 10_7 spec Drawing: Drawn: Date: PM Siedlce ul. Terespolska 12 Sheet: A4 Scale: 1 : 40 Weight: kg. Project: 2015/0461 Calc. No:
