1 Załącznik nr 8 do SIWZ Pieczęć firmowa Wykonawcy PARAMETRY TECHNICZNE I EKSPLOATACYJNE URZĄDZENIA I PRZYRZĄDY DO KINEZYTERAPII Wyposażenie Liczba Nazwa i typ Producent Kraj produkcji Rok produkcji Klasa wyrobu medycznego* Aparat ortopedyczny / szyna cpm stawu barkowego i łokciowego Balkonik rehabilitacyjny Chodzik rehabilitacyjny Deska ortopedyczna Kij do nauki chodu Kula łokciowo pachowa Kula łokciowa Laska Pionizator - stół pionizacyjny 2 szt. 40 szt. 17 szt. 1 szt. 8 szt. 8 szt. 34 szt. 23 szt. 1 szt. Strona 1

2 Rotor do ćwiczeń kończyn górnych z płynną regulacją oporu Rotor do ćwiczeń stawu barkowego z płynną regulacją oporu Rotor do ćwiczeń kończyn dolnych z płynną regulacją oporu Rotor zespolony do ćwiczeń kończyn górnych i dolnych Ortezy ortopedyczne Ażurowa orteza nadgarstka Orteza łokcia Orteza stawu biodrowego Orteza stawu kolanowego Orteza kończyny dolnej Tablice do ćwiczeń manualnych Poręcze do nauki chodu z przeszkodami 8 szt. 2 szt. 9 szt. 3 szt. 12 szt. 10 szt. 10 szt. 10 szt. 10 szt. 10 szt. 2 szt. 6 szt. *w przypadku, gdy oferowane wyposażenie nie jest wyrobem medycznym w polu klasa wyrobu medycznego należy wpisać nie dotyczy. Strona 2

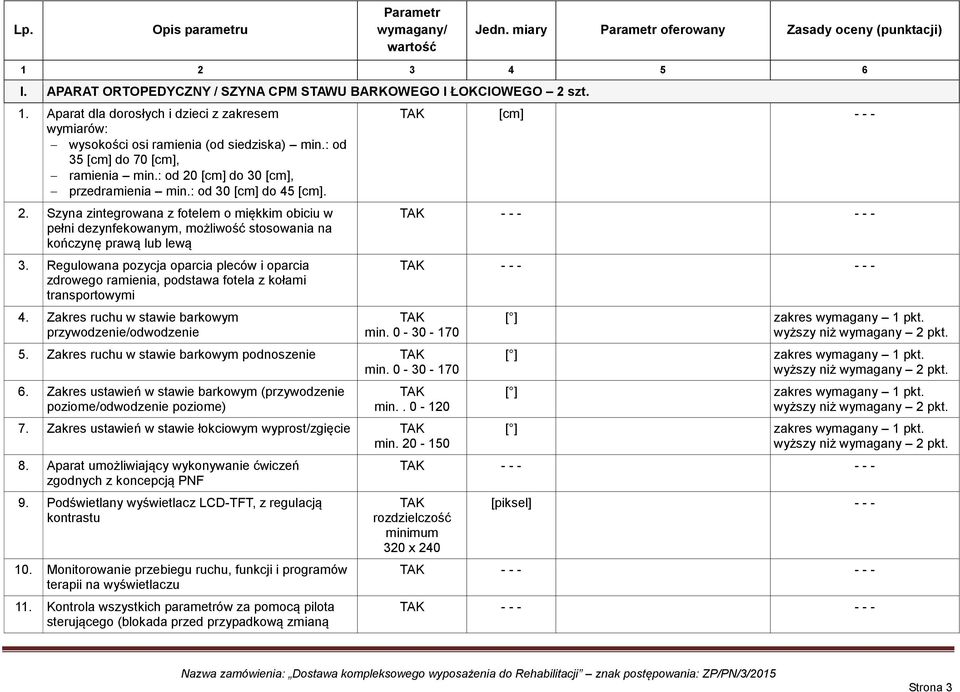

3 Lp. Opis parametru Parametr wymagany/ wartość Jedn. miary Parametr oferowany Zasady oceny (punktacji) I. APARAT ORTOPEDYCZNY / SZYNA CPM STAWU BARKOWEGO I ŁOKCIOWEGO 2 szt. 1. Aparat dla dorosłych i dzieci z zakresem wymiarów: wysokości osi ramienia (od siedziska) min.: od 35 [cm] do 70 [cm], ramienia min.: od 20 [cm] do 30 [cm], przedramienia min.: od 30 [cm] do 45 [cm]. 2. Szyna zintegrowana z fotelem o miękkim obiciu w pełni dezynfekowanym, możliwość stosowania na kończynę prawą lub lewą 3. Regulowana pozycja oparcia pleców i oparcia zdrowego ramienia, podstawa fotela z kołami transportowymi 4. Zakres ruchu w stawie barkowym przywodzenie/odwodzenie min Zakres ruchu w stawie barkowym podnoszenie min Zakres ustawień w stawie barkowym (przywodzenie poziome/odwodzenie poziome) min Zakres ustawień w stawie łokciowym wyprost/zgięcie min Aparat umożliwiający wykonywanie ćwiczeń zgodnych z koncepcją PNF 9. Podświetlany wyświetlacz LCD-TFT, z regulacją kontrastu 10. Monitorowanie przebiegu ruchu, funkcji i programów terapii na wyświetlaczu 11. Kontrola wszystkich parametrów za pomocą pilota sterującego (blokada przed przypadkową zmianą [ ] zakres wymagany 1 pkt. wyższy niż wymagany 2 pkt. [ ] zakres wymagany 1 pkt. wyższy niż wymagany 2 pkt. [ ] zakres wymagany 1 pkt. wyższy niż wymagany 2 pkt. [ ] zakres wymagany 1 pkt. wyższy niż wymagany 2 pkt. rozdzielczość minimum 320 x 240 [piksel] Strona 3

4 parametrów w pilocie) 12. Klawiatura przyciskowa, odporna na wstrząsy, hermetyczna 13. Automatyczna zmiana kierunku ruchu po zatrzymaniu pracy 14. Stopniowe przyspieszanie i zwalnianie ruchu przy nastawionych kątach granicznych 15. Możliwość wyboru synchronizacji lub braku synchronizacji silników 16. Możliwość prowadzenia ruchów izolowanych - wyłączenia poszczególnych silników 17. Regulacja prędkości pracy co najmniej w 100 poziomach 18. Regulacja siły oddziaływania co najmniej w 20 poziomach na każdym z silników niezależnie 19. Regulowany czas ćwiczenia lub praca ciągła bez ograniczeń 20. Regulowana pauza położeń krańcowych niezależnie dla obu kierunków 21. Funkcja automatycznego resetowania ustawień oraz ustawienia do transportu 22. Możliwość stosowania karty typu chip do zapisu indywidualnych danych terapii pacjenta 23. Obudowa aparatu hermetyczna, przystosowana do dezynfekcji środkami stosowanymi w ochronie zdrowia 24. Masa max wartość wymagana 1 pkt. wyższa niż wymagana 2 pkt wartość wymagana 1 pkt. wyższa niż wymagana 2 pkt. 25. Wyrób medyczny II. BALKONIK REHABILITACYJNY 40 szt. 26. Balkonik wykonany z anodowanego aluminium Strona 4

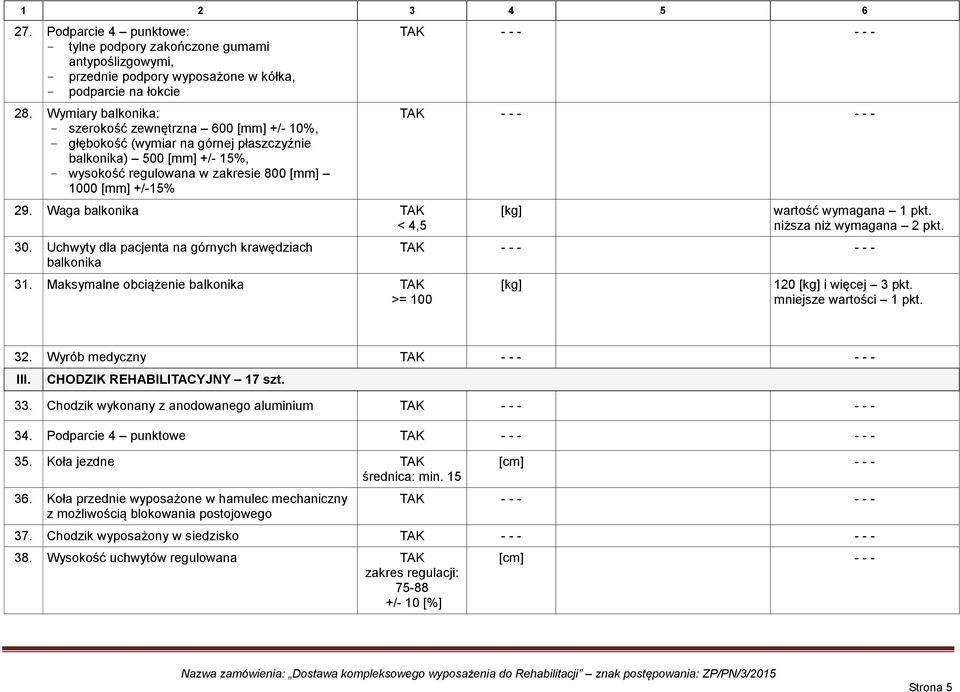

5 27. Podparcie 4 punktowe: - tylne podpory zakończone gumami antypoślizgowymi, - przednie podpory wyposażone w kółka, - podparcie na łokcie 28. Wymiary balkonika: - szerokość zewnętrzna 600 [mm] +/- 10%, - głębokość (wymiar na górnej płaszczyźnie balkonika) 500 [mm] +/- 15%, - wysokość regulowana w zakresie 800 [mm] 1000 [mm] +/-15% 29. Waga balkonika < 4,5 30. Uchwyty dla pacjenta na górnych krawędziach balkonika 31. Maksymalne obciążenie balkonika >= 100 [kg] wartość wymagana 1 pkt. niższa niż wymagana 2 pkt. [kg] 120 [kg] i więcej 3 pkt. mniejsze wartości 1 pkt. 32. Wyrób medyczny III. CHODZIK REHABILITACYJNY 17 szt. 33. Chodzik wykonany z anodowanego aluminium 34. Podparcie 4 punktowe 35. Koła jezdne średnica: min Koła przednie wyposażone w hamulec mechaniczny z możliwością blokowania postojowego 37. Chodzik wyposażony w siedzisko 38. Wysokość uchwytów regulowana zakres regulacji: /- 10 [%] Strona 5

6 39. Maksymalne obciążenie chodzika >= 100 [kg] 120 [kg] i więcej 3 pkt. mniejsze wartości 1 pkt. 40. Wyrób medyczny IV. DESKA ORTOPEDYCZNA 1 szt. 41. Wykonana z tworzywa sztucznego o dużej wytrzymałości, pozwalająca na diagnostykę rtg 42. Odporna na urazy mechaniczne, niskie i wysokie temperatury (zakres min. -25 [ C] do + 70 [ C]) i substancje ropopochodne 43. Gładka płaska powierzchnia leża pacjenta, ścięty koniec od strony nóg 44. Deska wyposażona w min. 20 zdystansowanych od podłoża otworów umieszczonych na obwodzie służących do transportu - w tym min. 10 do przenoszenia za pomocą rąk 45. Na obwodzie zamocowane otwory i trzpienie służące do montażu pasów bezpieczeństwa lub pasów do transportu 46. Waga < 10 [kg] wartość wymagana 1 pkt. niższa niż wymagana 2 pkt Wykonanie w intensywnych kolorach: min. żółty, czerwony, zielony 48. Wyporność - dodatnia 49. Dopuszczalne obciążenie >= Wymiary: szerokość: min. 45 [cm], długość: min. 180 [cm]. UWAGA: dopuszczalne odchylenie każdego z wymiarów: +/- 10 [%]. V. KIJ DO NAUKI CHODU 8 szt. [kg] wartość wymagana 1 pkt. wyższa niż wymagana 2 pkt./ 50. Trójnóg wykonany z anodowanego aluminium Strona 6

7 51. Trójnóg zakończony gumowymi nasadkami przeciwślizgowymi 52. Regulacja wysokości zakres : /- 10 [%] 53. Waga laski < Rękojeść uniwersalna (prawa i lewa ręka) 55. Wyrób medyczny VI. KULA ŁOKCIOWO PACHOWA 8 szt. 56. Kula łokciowo pachowa wykonana z aluminium 57. Podpórka podpachowa z miękkim wykończeniem 58. Regulacja wysokości kuli 59. Kula zakończona gumową nasadką przeciwpoślizgową 60. Regulacja długości kuli zakres min.: /- 10 [%] 61. Regulacja odległości pomiędzy rączką a podpórką podpachową 62. Waga kuli < 1,5 63. Maksymalne obciążenie kuli >= Wyrób medyczny VII. KULA ŁOKCIOWA 34 szt. 65. Kula łokciowawykonana z aluminium 66. Regulacja wysokości kuli 67. Kula zakończona gumową nasadką przciwpoślizgową Strona 7

8 68. Regulacja długości kuli do wysokości mocowania rączki w zakresie zakres min.: /- 10 [%] 69. Waga kuli < 1,0 70. Maksymalne obciążenie kuli >= Wyrób medyczny VIII. LASKA 23 szt. 72. Laska wykonana z aluminium 73. Laska zakończona gumową nasadką przeciwpoślizgową 74. Regulacja długości laski do w zakresie Zakres min.: /- 10 [%] 75. Waga laski < 1,0 76. Maksymalne obciążenie laski >= 100 IX. PIONIZATOR - STÓŁ PIONIZACYJNY 1 szt. 77. Stabilna konstrukcja metalowa malowana proszkowo 78. Wymiary leża pacjenta min. 182 x 65 +/- 5 [%] 79. Dopuszczalne obciążenie >= 180 [cm] x [kg] 200 [kg] i więcej 3 pkt. mniejsze wartości 1 pkt. 80. Kąt pionizacji do 90 [º] [º] Waga stołu < 120 Strona 8

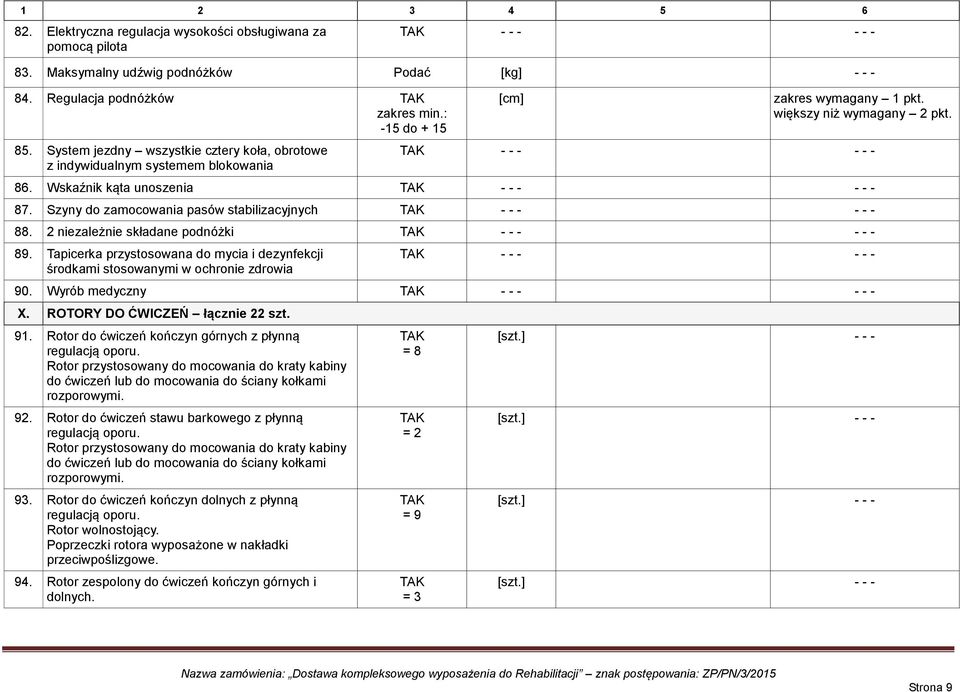

9 82. Elektryczna regulacja wysokości obsługiwana za pomocą pilota 83. Maksymalny udźwig podnóżków Podać 84. Regulacja podnóżków zakres min.: -15 do System jezdny wszystkie cztery koła, obrotowe z indywidualnym systemem blokowania [cm] zakres wymagany 1 pkt. większy niż wymagany 2 pkt. 86. Wskaźnik kąta unoszenia 87. Szyny do zamocowania pasów stabilizacyjnych niezależnie składane podnóżki 89. Tapicerka przystosowana do mycia i dezynfekcji środkami stosowanymi w ochronie zdrowia 90. Wyrób medyczny X. ROTORY DO ĆWICZEŃ łącznie 22 szt. 91. Rotor do ćwiczeń kończyn górnych z płynną regulacją oporu. Rotor przystosowany do mocowania do kraty kabiny do ćwiczeń lub do mocowania do ściany kołkami rozporowymi. 92. Rotor do ćwiczeń stawu barkowego z płynną regulacją oporu. Rotor przystosowany do mocowania do kraty kabiny do ćwiczeń lub do mocowania do ściany kołkami rozporowymi. 93. Rotor do ćwiczeń kończyn dolnych z płynną regulacją oporu. Rotor wolnostojący. Poprzeczki rotora wyposażone w nakładki przeciwpoślizgowe. 94. Rotor zespolony do ćwiczeń kończyn górnych i dolnych. = 8 = 2 = 9 = 3 Strona 9

10 XI. SZYNY ORTOPEDYCZNE łącznie 62 szt. 95. Ortezy ortopedyczne zestaw Ażurowa orteza nadgarstka: - anatomicznie wyprofilowana szyna dłoniowa, - galwanicznie zabezpieczona przed działaniem ludzkiego potu, - w górnej części dwie listwy z tworzywa sztucznego, które wraz z łyżką dłoniową przekrojowo tworzą trzy obwodowe punkty podparcia kończyny górnej, - w dłoniowej części ortezy miękka, elastyczna poduszka poprawiającą komfort użytkowania. 97. Orteza łokcia: - funkcja blokady wyprostu i możliwość ustawienia dowolnego kąta stawu łokciowego, - dwa regulowane zapięcia kątowe, blokujące w sposób płynny możliwość wyprostu kończyny - wyposażona w aluminiową podpórkę ortopedyczną, którą można dowolnie kształtować i która zapewnia sztywność, - na przedramieniu i na ramieniu dwie pary zapięć rzepowych z klamrami, dzięki którym łatwo dopasować ortezę do każdej kończyny. 98. Orteza stawu biodrowego: - orteza unieruchamiająca staw udowo-biodrowy, - wyposażona w kosz biodrowy, opaskę udową, jednoosiową szynę boczną z regulacją kąta zgięcia i wyprostu co min. 15 [º], - orteza zapewniająca prawidłowe ustawienie biodra podczas pionizacji i nauki chodzenia. 99. Orteza stawu kolanowego: - wyposażona w dwuosiowe szyny policentryczne, wyposażone w mechanizm przegubowy, - wykonane z wysokiej jakości stopu aluminium pokrytego trwałą powłoką proszkową, co powoduje że są one obojętne na działanie potu pacjenta i zawartej w nim soli, Strona 10

11 - szyny anatomiczne posiadające blokadę przeciwprzeprostną i blokadę zgięcia co min. 15 [º], - regulacja kąta zgięcia i wyprostu realizowana za pomocą wkrętów, - sposób regulacji kąta zgięcia, zabezpieczający przed niepożądanym regulowaniem przez osoby trzecie Orteza kończyny dolnej: - składająca się z dwóch zestawów pelot umożliwiających łatwe zakładanie i dokładne dopasowanie wyrobu do obwodów kończyny dolnej, - peloty aparatu wykonane z pianki poliuretanowej mocowanej na rzep, - dwuosiowe szyny policentryczne, z mechanizmem zębatkowym, którego ruch zgięcia i wyprostu w sposób optymalny zbliżony jest to anatomicznego ruchu stawu kolanowego, - szyna obejmująca staw kolanowy i skokowy, - wykonane ze stopu aluminium pokrytego powłoką proszkową, obojętne na działanie potu pacjenta i zawartej w nim soli, - regulacja kąta zgięcia i wyprostu realizowana za pomocą nitów co min. 20 [º], - szyny wyposażone w dekielki, które zapobiegają wypadaniu nitów z gniazd kątowych oraz zabezpieczają przed niepożądanym regulowaniem zegara przez osoby nieupoważnione 101. Wyrób medyczny wszystkie szyny ortopedyczne XII. TABLICE DO ĆWICZEŃ MANUALNYCH 2 szt Tablice dla różnych grup wiekowych: - dla dzieci i młodzieży 1 [szt.], - dla dorosłych 1 [szt.] 103. Blat tablicy do ćwiczeń manualnych dłoni z oporem wykonany z drewna lub ze sklejki, drobne przyrządy - z litego drewna Strona 11

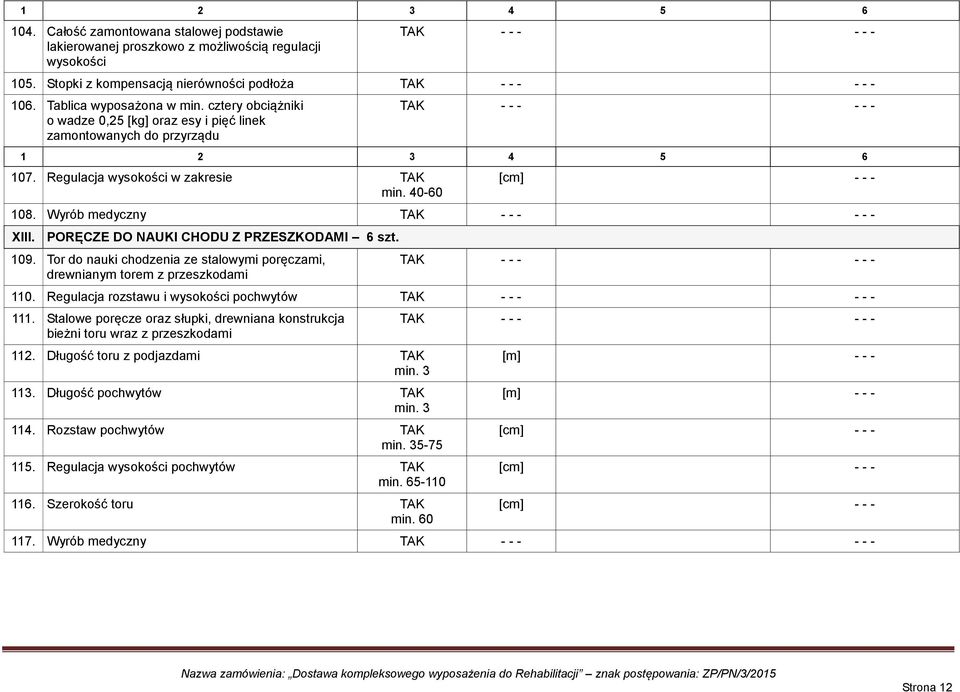

12 104. Całość zamontowana stalowej podstawie lakierowanej proszkowo z możliwością regulacji wysokości 105. Stopki z kompensacją nierówności podłoża 106. Tablica wyposażona w min. cztery obciążniki o wadze 0,25 [kg] oraz esy i pięć linek zamontowanych do przyrządu Regulacja wysokości w zakresie min Wyrób medyczny XIII. PORĘCZE DO NAUKI CHODU Z PRZESZKODAMI 6 szt Tor do nauki chodzenia ze stalowymi poręczami, drewnianym torem z przeszkodami 110. Regulacja rozstawu i wysokości pochwytów 111. Stalowe poręcze oraz słupki, drewniana konstrukcja bieżni toru wraz z przeszkodami 112. Długość toru z podjazdami min Długość pochwytów min Rozstaw pochwytów min Regulacja wysokości pochwytów min Szerokość toru min. 60 [m] [m] Wyrób medyczny Strona 12

13 Uprawniony przedstawiciel Wykonawcy Data:.. (pieczątka i podpis) Strona 13
