Fotel do ćwiczeń oporowych kończyn górnych i dolnych typ FC-A

Transkrypt

1 Spółdzielnia Pracy Usługowo -Wytwórczo- Handlowa ZUT Opole Ul. Ozimska 38 Dział handlowy : (77) Dział Finansów : (77) Produkcja : (77) zutopole207@wp.pl Fotel do ćwiczeń oporowych kończyn górnych i dolnych typ FC-A

2 PRZEZNACZENIE Fotel FC A używany jest w rehabilitacji leczniczej, do ćwiczeń samowspomaganych, czynnych, wolnych, oraz z oporem dla kończyn górnych i dolnych, oraz niektórych wyciągów pośrednich. Fotel można rozkładać do pozycji leżącej. Przeznaczony jest do wykonywania ćwiczeń kończyn górnych, dolnych i obręczy barkowej. Konstrukcja fotela umożliwia ćwiczenia w pozycji siedzącej lub leżącej. Zastosowanie uchwytów na pasy stabilizacyjne, umożliwia skuteczną stabilizację w obrębie tułowia, ud i przedramion, pozwalając na bezpieczne prowadzenie ćwiczeń izolowanych. Podstawowymi ćwiczeniami wykonywanymi na fotelu są: ćwiczenia oporowe wyprostu w stawie kolanowym, ćwiczenia oporowe zginaczy stawu kolanowego, wspomagające wyprost przy przykurczu zgięciowym stawu kolanowego, ćwiczenia rotacji wewnętrznej i zewnętrznej w stawie ramieniowym, pronacji i supinacji przedramion, w formie ćwiczeń wolnych lub z dawkowanym oporem, ćwiczenia oporowe dla zginaczy i prostowników stawu łokciowego (przy odpowiednim ustawieniu podłokietników i dźwigni oporowych), ćwiczenia oporowe zginaczy i prostowników stawu ramieniowego (przy rozłożeniu fotela i odwrotnym ułożeniu pacjenta). Umieszczenie fotela w kabinie KC-A, lub pod przewieszką poszerza możliwości kinezyterapii o ćwiczenia w odciążeniu, w odciążeniu z oporem, ćwiczenia samowspomagane, oraz wyciągi redresyjne pośrednie (min. z rotacją ramienia). ZASTOSOWANIE Na oddziałach rehabilitacji, kinezyterapii, neurologii, ortopedii i reumatologii. Wchodzi w skład Uniwersalnego Gabinetu Usprawniania Leczniczego typu UGUL". DANE TECHNICZNE Wysokość siedziska: 640 mm Szerokość siedziska: 500 mm Głębokość siedziska: 600 mm Wysokość całkowita fotela: 1130 mm Zakres regulacji oparcia plecowego: 80º Zakres regulacji podpór pod kończyny dolne: od 0 do 90 Zakres regulacji kątowej siedziska: od 0 do (+) 8 oraz od 0 do (-) 15º Długość leżyska po rozłożeniu fotela: 1600 mm Rozstaw podłokietników (min max): mm Masa: 36 kg WYKONANIE Podstawę fotela pokryto lakierem proszkowo-piecowyrn. Części tapicerowane dostarcza się w kolorach: czarnym, białym, brązowym i skóropodobnym, w zależności od zamówienia Elementy metalowe suwliwe, złączne i śrubowe pokrywa się powłokami ochronnymi niklowo-chromowymi (NiCr) lub cynkowymi (Zn), a pokrętła śrubowe (handlowe) instaluje się w kolorze czarnym.

3 OPIS BUDOWY Podstawę fotela (poz. 1) wykonano z kształtowników stalowych, prostokątnych. Na podstawie umocowano siedzisko (poz 2) i oparcie plecowe (3), oraz dwa segmenty tapicerowane (4) służące do podparcia kończyn dolnych. Regulację kątową oparcia plecowego tworzą dwie podpory (5) regulowane bezstopniowo i ustalane pokrętłem (6). W górnej części oparcia plecowego (3) umocowano wymienny zagłówek (7), którego wysokość reguluje się pokrętłem (8). Posiada on możliwość pełnego obrotu wokół osi (9). W kierunku prostopadłym do płaszczyzny oparcia plecowego zagłówek może wykonywać tylko ruch liniowy (bez obrotu), a realizujemy go pokrętłem (10). Siedzisko (2) zawieszone na osi obrotowej A, można pochylać względem tego punktu o niewielki kąt w granicach do (+) 8 do góry, względnie do (-) 15 do dołu. Do regulacji wielkości kątowych służy śruba pociągowa (11), którą napędzamy ręczną korbką (28). Do ramy siedziska przymocowano dwa segmenty tapicerowane (4) w ten sposób, że można je ustawiać pod dowolnym kątem niezależnie od siebie, przy pomocy pokrętła śrubowego (12) w granicach od 0 do 90 względem punktu obrotu C. W uchwycie oznaczonym literą B mocuje się głowicę dźwigni oporowych (13) osadzoną na drążku (14) regulowaną i mocowaną śrubą (15). Śruba (15) służy do podnoszenia lub opuszczania głowic występujących po obu stronach fotela. Na każdej osi głowicy umocowane są dwie dźwignie: oporowa (16) i obciążnikowa (17) obie połączone w całość kinematyczną, za pośrednictwem sprzęgła H. Dźwignie można ustawiać względem siebie pod dowolnym kątem (w płaszczyźnie rzutu głównego). Można Je rozłączyć jedną względem drugiej odkręcając pokrętło (18), aż do rozłączenia się obu części sprzęgła H. Uzyskujemy wtedy niezależne ruchy wahadłowe obu dźwigni. Na dźwignię (17) zakłada się obciążnik stalowy (19), który posiada możliwość ruchu wzdłuż swojej osi, regulowany pokrętłem (20). Na dźwignię (16) w zależności od potrzeb terapeutycznych, zakładamy albo wałek tapicerowany (31) lub koło (24) z linką do wieszania obciążenia. Odległość tych elementów od osi głowicy można zmieniać i unieruchomić pokrętłem (30). Pokrętło śrubowe (21) umocowane bezpośrednio na głowicy (13) służy do regulacji oporu hamowania dźwigni Z boków fotela, na specjalnych listwach prowadzących (22) umocowano wymienne oparcia do rąk (23) zwane podłokietnikami. Można je przesuwać wzdłuż listew prowadzących od jednego zderzaka (32) do drugiego (33), zmieniać jednocześnie ich wysokość w zależności od potrzeb, przy pomocy jednego pokrętła (25).

4 Podłokietniki obracają się luźno w płaszczyźnie równoległej do siedziska o 360. Siedzisko oraz oparcie plecowe wyposażone są w stałe uchwyty (26), do mocowania pasów stabilizacyjnych. Stopki gumowe (27) z gwintem wkręcone do podstawy fotela, umożliwiają ustawienie równoległości fotela na podłożu. W szczególnych przypadkach w czasie ćwiczeń terapeutycznych zachodzi potrzeba pochylenia kątowego głowicy (13) (do przodu) Możemy do tego wykorzystać połączenie sprzęgłowe S, które należy rozłączyć przy pomocy pokrętła (29) w celu pochylenia drążka (14) wraz z głowicą o taki kąt, jaki w danej chwili jest nam potrzebny. Fotel po rozłożeniu do pozycji horyzontalnej może służyć jako stół rehabilitacyjny. WYPOSAŻENIE Wałeczek tapicerowany (poz. 31) 2 szt Kółko do ćwiczeń dłoni (poz. 24) 1 szt Obciążniki miękkie 0,25, 0,5 i 1 kg po 1 szt Esik (haczyk) 1 szt. Pas do stabilizacji klatki piersiowej typ FC-01 1 szt. Pasy stabilizacyjne przedramienia typu FC-02 2 szt. OBSŁUGA FOTELA a) Regulacja oparcia plecowego Żeby ustawić oparcie plecowe (3) pod odpowiednim kątem, należy zwolnić i dokręcić dwa pokrętła (6), znajdujące się po obu stronach fotela. Kolejność czynności: odkręcić pokrętło (6) z jednej strony fotela. Następnie przejść na drugą stronę i wykonać tą samą czynność, podtrzymując lekko za uchwyt (26). Po ustaleniu właściwego kąta oparcia, dokręcić pokrętło (6) i puścić uchwyt. Przejść na drugą stronę fotela i dokręcić poprzednie pokrętło (6). Regulacji tych dokonujemy bez wywierania nacisku na oparcie plecowe przez siedzącego na fotelu pacjenta. Przy przechylaniu oparcia do poziomu horyzontalnego, postępujemy podobnie jak wyżej, z tym, że oparcie należy przechylać aż do twardego oporu i dalej niema już możliwości opuścić go niżej. W tym położeniu jeżeli nie dokręcimy pokręteł (6), nic nam nie grozi niema to wpływu na bezpieczeństwo leżącego pacjenta. Pacjent leżąc lub siedząc w fotelu, nie wymaga stabilizacji przy pomocy pasów, ale istnieje taka możliwość. Do mocowania pasów przewidziano z boków fotela specjalne uchwyty (26). b) Ustawienie kątowe dźwigni oporowych i obciążnikowych W celu ustawienia głowicy (13) wraz z dźwigniami (oporową i obciążnikową) na potrzebną wysokość, odkręcamy pokrętło (15), podtrzymując ręką głowicę, by nie opadła pod własnym ciężarem do doku. Po ustaleniu właściwej wysokości drążka (14), dokręcamy pokrętło (15) do oporu. Następnie ustawiamy kąty dźwigni oporowej względem obciążnikowej za pomocą sprzęgła H w tym celu należy odkręcić pokrętło (18), aż ząbki obu połówek sprzęgła rozejdą się, co zauważymy gołym okiem. Następnie ustawiamy wielkości kątowe wg potrzeb i dokręcamy pokrętło. Na dźwignię (16) zakładamy albo kółko (24) mocując go pokrętłem (30), albo wałek tapicerowany (31) który mocujemy na dźwigni analogicznie. W czasie tych czynności należy pokrętło (21) obrócić (jeden lub dwa razy), by nie występował duży opór hamujący podczas ustawiania kątów na dźwigni (16) i (17).

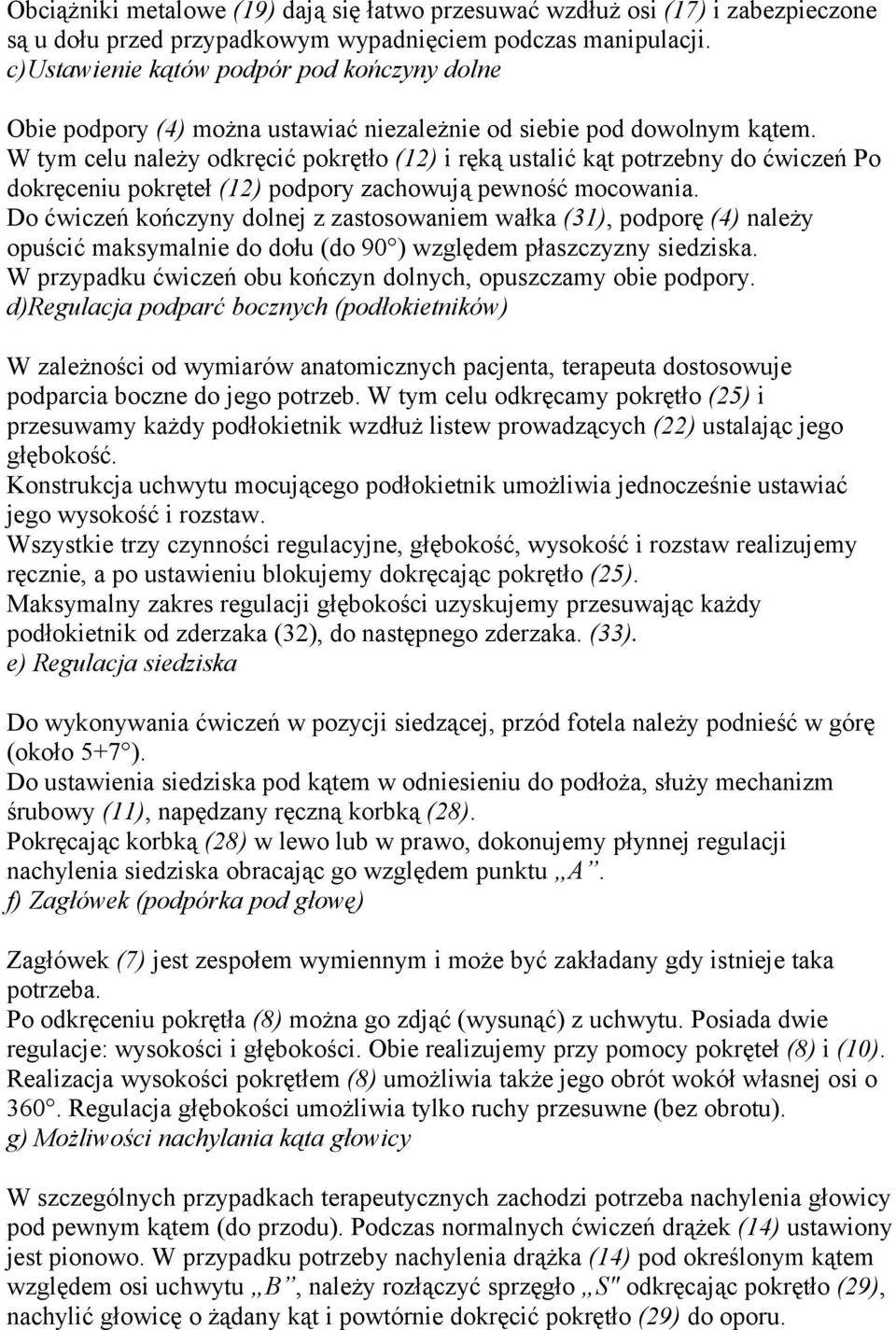

5 Obciążniki metalowe (19) dają się łatwo przesuwać wzdłuż osi (17) i zabezpieczone są u dołu przed przypadkowym wypadnięciem podczas manipulacji. c)ustawienie kątów podpór pod kończyny dolne Obie podpory (4) można ustawiać niezależnie od siebie pod dowolnym kątem. W tym celu należy odkręcić pokrętło (12) i ręką ustalić kąt potrzebny do ćwiczeń Po dokręceniu pokręteł (12) podpory zachowują pewność mocowania. Do ćwiczeń kończyny dolnej z zastosowaniem wałka (31), podporę (4) należy opuścić maksymalnie do dołu (do 90 ) względem płaszczyzny siedziska. W przypadku ćwiczeń obu kończyn dolnych, opuszczamy obie podpory. d)regulacja podparć bocznych (podłokietników) W zależności od wymiarów anatomicznych pacjenta, terapeuta dostosowuje podparcia boczne do jego potrzeb. W tym celu odkręcamy pokrętło (25) i przesuwamy każdy podłokietnik wzdłuż listew prowadzących (22) ustalając jego głębokość. Konstrukcja uchwytu mocującego podłokietnik umożliwia jednocześnie ustawiać jego wysokość i rozstaw. Wszystkie trzy czynności regulacyjne, głębokość, wysokość i rozstaw realizujemy ręcznie, a po ustawieniu blokujemy dokręcając pokrętło (25). Maksymalny zakres regulacji głębokości uzyskujemy przesuwając każdy podłokietnik od zderzaka (32), do następnego zderzaka. (33). e) Regulacja siedziska Do wykonywania ćwiczeń w pozycji siedzącej, przód fotela należy podnieść w górę (około 5+7 ). Do ustawienia siedziska pod kątem w odniesieniu do podłoża, służy mechanizm śrubowy (11), napędzany ręczną korbką (28). Pokręcając korbką (28) w lewo lub w prawo, dokonujemy płynnej regulacji nachylenia siedziska obracając go względem punktu A. f) Zagłówek (podpórka pod głowę) Zagłówek (7) jest zespołem wymiennym i może być zakładany gdy istnieje taka potrzeba. Po odkręceniu pokrętła (8) można go zdjąć (wysunąć) z uchwytu. Posiada dwie regulacje: wysokości i głębokości. Obie realizujemy przy pomocy pokręteł (8) i (10). Realizacja wysokości pokrętłem (8) umożliwia także jego obrót wokół własnej osi o 360. Regulacja głębokości umożliwia tylko ruchy przesuwne (bez obrotu). g) Możliwości nachylania kąta głowicy W szczególnych przypadkach terapeutycznych zachodzi potrzeba nachylenia głowicy pod pewnym kątem (do przodu). Podczas normalnych ćwiczeń drążek (14) ustawiony jest pionowo. W przypadku potrzeby nachylenia drążka (14) pod określonym kątem względem osi uchwytu B, należy rozłączyć sprzęgło S" odkręcając pokrętło (29), nachylić głowicę o żądany kąt i powtórnie dokręcić pokrętło (29) do oporu.

6 KONSERWACJA Konserwacja polega na utrzymaniu urządzenia w czystości. Elementy lakierowane należy przecierać miękką ściereczką używając środków myjących, rozpuszczalnych w ciepłej wodzie Tapicerkę myć ciepłą wodą z użyciem płynów czyszczących i wycierać do sucha. Elementy chromowane przecierać wazeliną białą. Prace konserwacyjne okresowe należy powierzyć pracownikowi z kwalifikacjami ślusarz konserwator lub zlecić do Serwisu Obsługowo Naprawczego SPUWH ZUT w Opolu. Gwarancja Karta gwarancyjna nr... na Fotel FC-A data produkcji... data sprzedaży... Numer seryjny :... 1.Gwarancję niniejszą poręcza się jakość i funkcjonalność wyrobu. 2.Gwarancji udziela się na 12 miesięcy od daty sprzedaży wyrobu nabywcy, jednak nie dłużej niż 24 miesiące od daty wydania jednostce handlowej, która nabyła wyrób bezpośrednio od producenta 3.W okresie gwarancyjnym dokonywane będzie bezpłatne usuwanie wad powstałych z winy producenta. 4.Termin gwarancji ulega przedłużeniu o czas trwania naprawy, liczony od daty zgłoszenia reklamacji 5.Świadczenie z tytułu gwarancji przysługuje nabywcy wyłącznie na skutek wady tkwiącej w sprzedanym artykule w szczególności z powodu użycia nie odpowiednich materiałów lub wadliwego wykonania. 6.Gwarancją nie są objęte uszkodzenia powstałe w wyniku niewłaściwego użytkowania lub samowolnego dokonywania napraw. Nie objęte gwarancją są uszkodzenia spowodowane przy odbiorze transportem własnym klienta. 7.Reklamacje z tytułu wad wyrobów przyjmuje instytucja w której nabyto wyrób. 8.Sposób naprawy ustala udzielający gwarancji (gwarant). 9.Niniejsza karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień gwarancyjnych. 10.Karta gwarancyjna bez daty, pieczątki, podpisu sprzedawcy, jak również z poprawkami nie omówionymi i odrębnie nie podpisanymi przez osobę uprawnioną z podaniem jej stanowiska np. w przypadku przedłużenia gwarancji z powodu naprawy, jest nie ważna. 11.W razie utraty przez nabywcę karty gwarancyjnej nowa nie będzie wydana....
