1 INSTRUKCJA OBSŁUGI RADIOTELEFONU MH-446 Maycom polska s.c Nowy Sącz ul. Grottgera 3 tel.: maycom@maycom.pl

2 1.0 Opcjonalny zestaw MH Opcjonalny zestaw readiotelefonu MH 446 zawiera ITEM PART NO QTY. Ładowarka DC-072W 1 Zasilacz do ładowarki DC Pakiet akumulatorów NH Pojemnik na 5 baterii BH Zaczep do paska Zestaw śród do zaczepu Pasek na rękę Podręcznik użytkownika (DC-072W) (DC-072) (NH-725) (BH-175) (Zaczep na pasek & (Pasek na rękę) (Instrukcja obłsugi) zestaw śrub) 1.1 Akcesoria opcjonalne Poniżej w tabeli znajduję się zestaw akcesorii opcjonalnych dostępnych w sprzedaży ITEM MODEL Ładowarka szybka biurkowa DC mah NiMH pakiet akumulat. NH-7212 Ładowarka ścienna DW-072 Uwaga: jeśli przewidywane jest korzystanie z zewnętrznego mikrofonogłośnika, należy używać wyłącznie sprzętu polecanego przez sprzedawcę. (DC-072) (NH-7212) (DW-072) 2

3 2.0 FUNKCJE 8 kanałów 47 tonów CTCSS oraz 83 kody DCS Identyfikacja nadawcy (dla przychodzących tonów CTCSS) Funikcja BABY MONITOR (ALARM + kontrola zasięgu) Potwierdzenie nawiązania łączności sygnałem dźwiękowym (melodia) Łatwa do wykonania funkcja klonowania 9 cyfrowy wyświetlacz LCD z ikonami Możliwość ustawienia odczytu na wyświetlaczu kanałów lub częstotliwości Trwała pamięć o pojemności 10 kanałów Do wyboru 6 melodii sygnalizujących nadawanie Funkcja oszczędzania baterii 4 i 10 punktowy wskaźnik poziomu naładowania baterii Funkcja skanowania wszystkich kanałów Funkcja skanowania pamięci Funkcja Dual Watch do monitorowania dwóch kanałów równocześnie Blokada klawiatury Wyłączanie / włączanie sygnalizacji dźwiękowej beep Ładowarka biurkowa Gniazda mikrofonowe Gniazdo słuchawkowe Gniazdo do ładowarki morskiej Pojemnik na baterie AAA Automatyczny Squelch 3.0 OPIS GAŁEK I PRZYCISKÓW 3.1 Widok z góry 1. Włączanie/wyłączanie, regulacja głośności. W celu włączenia urządzenia należy przekręcić gałką w prawo i ustawić wygodny do słuchania poziom głośności. Przekręcanie w lewo, aż do odezwania się kliknięcia powoduje wyłączenie radiotelefonu. 2. Antena 3. Gniazdo mikrofonogłośnika. Gniazdo służące do przyłączenia mikrofonogłośnika 3

4 Zabezpieczenie przed zabrudzeniem. Gniazdo jest zabezpieczone przed zanieczyszczeniem specjalną gumową pokrywką. Jeśli nie korzystasz z tych gniazd, należy je zabezpieczyć. 3.2 Widok z boku 1. Przycisk nadawania [PTT]. Po naciśnięciu tego przycisku urządzenie jest gotowe do nadawania, zwolnieni go powoduje przejście na odbiór. 2. Przycisk funkcyjny [F]. Przycisk ten jest używany wraz z innymi z płyty czołowej i umożliwia dostę do funkcji dodatkowych. 3. Gniazdo ładowania. Umożliwia podłączenie zewnętrznej ładowarki. 3.3 Płyta czołowa 1. MO, Fr/Ch 4

5 MO (Monitor). Naciśnięcie i przytrzymanie [M] w trybie odbioru umożliwia monitorowanie sygnałów nie zawierających kodu tonowego. Można w ten sposób monitorować również sygnały słabe. /Ch (Zmiana wyświetlania częstotliwość/ kanał) Po naciśnięciu [F] [Fr/Ch] następuje zmiana sposobu wyświetlania. Każde naciśnięcie powoduje zmianę; jeśli wyświetlane były kanały, po naciśnięciu wyświetlana będzie częstotliwość i na odwrót. 2. [ /Ts] w dół / tonowe kodowanie [ ] Przycisk w dół przyciśnięcie powoduje przejście do pracy na kanale (częstotliwości) niższym niż aktualnie wyświetlany. [Ts] wybór częstotliwości (sygnału) tonowego kodowania. Naciśnięcie [F] [ /Ts] włącza funkcję, która umożliwia wybranie tonowej częstotliwości (sygnału) kodowania kanału (wg tabeli zamieszczonej na końcu instrukcji). A 3. [ /i] w górę / identyfikacja nadawcy. Kanał w górę [ ] przyciśnięcie powoduje przejście do pracy na kanale (częstotliwości) wyższym niż aktualnie wyświetlany. [ /i] identyfikacja nadawcy. Naciśnięcie [F] [i] włącza funkcje identyfikacji nadawcy lub informacji o kodzie tonowym. 4. Lamp [*/BP] [*] przyciśnięcie tego przycisku powoduje włączenie lampki podświetlającej wyświetlacz na 4 sekundy, po czym zostaje ona automatycznie wyłączona. Przyciśnięcie [F] [*/BP] włącza funkcję dźwiękowej sygnalizacji, która krótkimi sygnałami beep daje potwierdzenie poprawnych działań. 5. [MR/MW] praca w pamięci. przycisk [MR] umożliwia przegląd kanałów zapisanych w pamięci [F] [MR/MW] dostęp do funkcji zapisu danych w pamięci 6. [SC/DW] skanowanie [SC] skanowanie. Po przyciśnięciu włącza się skanowanie kanałów [F] [SC/DW] alternatywne skanowanie dwóch kanałów 7. [PS/LOCK] - [PS] włączanie wyłączanie (ON/OFF) włącza funkcję oszczędzania baterii Power Save. [F] [PS/LOCK] włączanie/ wyłączanie blokady klawiatury (oprócz przycisków [PTT] oraz [F]) 8. Mikrofon 5

6 9. Głośnik 10. Pojemnik na baterie. 3.4 Wyświetlacz 1. " TX " (Transmission) sygnalizuje nadawanie 2. " F " (Function Mode) sygnalizuje naciśnięcie przycisku [F] 3. " DW " (Dual Watch) Indicates that the "Dual Watch" feature has been activated. 4. " TSQ " (Tone Squelch) Indicates that "Tone Squelch" feature has been activated. 5. (Vibrator) Nie posiada tej funkcji 6. " PS " (Power Save) Sygnalizuje działanie funkcji oszczędzania baterii 7. " " (Key Lock) Sygnalizuje blokadę klawiatury 8. " " (Beep) Sygnalizuje włączenie sygnalizacji dźwiękowej wykonywanych operacji (beep ton) 9. " " (Bell) Sygnalizuje włączenie funkcji bell. 10. " " (Baby Monitor) Funkcja BABY MONITOR 11. Miejsce wyświetlania Tonu i kanału pamięci 12. Dot No. 1 Kropka nie jest używana w tym modelu. 6

7 13. Dot No. 1 Kropka dziesiętna używana do wyświetlania częstotliwości (nadawania/odbioru) - MHz 14. Wyświetlacz kanał/częstotliwość Wyświetlanie numeru kanału lub częstotliwości w MHz. Jeśli użytkownik wprowadzi kanału numer 1, na wyświetlaczu pojawi się CH-01. Jeśli wybierze wyświetlanie częstotliwości, będzie ona pokazywana siedmioma cyframi w MHz. 15. SW- metr. Radiotelefon jest wyposażony w możliwość 10-punktowego pomiaru mocy przychodzącego sygnału oraz mocy wyjściowej. W czasie odbioru sygnału s-metr sygnalizuje moc odbieranego sygnału, słabe sygnały osiągają wartość 1-2 punktów, podczas gdy bardzo mocne Podczas nadawania na wyświetlaczu pojawia się, a na s-metrze pojawia się wskaźnik 10-punktowy. 16. Bat sygnalizuje pomiar stanu naładowania baterii. Aby dokonać pomiaru należy przycisnąć [PTT] [MO]. Stan baterii wskazywany jest przez s-metr. 17. " " (Battery level) Sygnalizuje stan naładowania baterii. Jeżeli wartość spadnie poniżej minimalnej (umożliwiającej poprawną pracę), symbol zacznie migać 18. " " (CALL) sygnalizuje prawidłowe przywołanie CTCSS/DCS 19. (BUSY) Sygnalizuje odbiór sygnału RF 20. (Memory Mode) sygnalizuje działanie radiotelefonu w trybie pamięci MEMORY. 4.0 ROZPOCZYNAMY PRACĘ Praca z MH-446 wymaga zasilania odnawialnymi bateriami (dostarczonymi wraz z radiotelefonem) lub 5 bateriami alkalicznymi typu AAA. Poniżej znajduje się instrukcja instalacji baterii. Baterie używane po raz pierwszy wymagają naładowania przez 16 godzin, patrz rozdział Włącz zasilanie radiotelefonu pokrętłem 1 i ustaw wygodny do odsłuchu poziom głośności. 2. Przy pomocy przycisków [ ]/[ ] wybierz żądany kanał pracy. 7

8 NADAWANIE Radiotelefon należy trzymać w odległości ok. 5-6 cm od ust, przycisnąć [PTT] i mówić wyraźnie normalnym głosem. ODBIÓR Po włączeniu radiotelefonu, urządzenie automatycznie ustawia się na odbiór W czasie pracy w funkcji CTCSS na wyświetlaczu pojawi się CALL i po sprawdzeniu sygnału tonowego, z głośnika odezwie się sygnał dźwiękowy. Jeśli odebrany sygnał nie ma kodu tonowego identycznego z wprowadzonym w radiotelefonu użytkownika, to na wyświetlaczu pojawi się informacja BUSY i z głośnika nie będzie nic słychać. Aby ten sygnał usłyszeć, należy przycisnąć [MO]. Jeśli korzystasz z drugiego radiotelefonu innego producenta do pracy w CTCSS wprowadź funkcję identyfikacji kodu jak opisano w rozdziale 7.4. Zidentyfikuj kod użytkownika drugiego radia i wprowadź ten kod do swojego radiotelefonu. 5.0 INSTRUKCJA INSTALACJI 5.1 PAKIET AKUMULATORKÓW Ni-MH 1. Trzymając radiotelefon płyta czołowa w dół, przesuń zamek znajdujący się w dolnej części pojemnika w dół (1). 2. Zdejmij (wysuń) pokrywę pojemnika znajdującą się z tyłu radiotelefonu (2). 3. Wyjmij wewnętrzny pojemnik z wnętrza radiotelefonu (3). 4. Włóż pakiet akumulatorowy jak na rys. (4) ( najpierw należy włożyć dolną część pakietu). 5. Założyć pokrywę pojemnika (5). Przesunąć zamek pojemnika w górę. POKRYWA ZAMEK POJEMNIKA POJEMNIK WEWNĘTRZNY POJEMNIK PAKIET Ni-MH POKRYWA 8

9 5.2 BATERIE ALKALICZNE POKRYWA ZAMEK POJEMNIKA POJEMNIK POKRYWA WEWNĘTRZNY POJ. BATERIE 1. Trzymając radiotelefon płyta czołowa w dół, przesuń zamek znajdujący się w dolnej części pojemnika w dół (1). 2. Zdejmij (wysuń) pokrywę pojemnika znajdującą się z tyłu radiotelefonu (2). 3. Włóż wewnętrzny pojemnik do wnętrza radiotelefonu (3). 4. Włóż baterie jak na rys. (4) zwróć szczególną uwagę na prawidłową polaryzację. Załóż pokrywę pojemnika (5) i przesuń zamek pojemnika w górę. 5.3 ZAŁOŻENIE ZACZEPU DO PASKA 9

10 6.0 ŁADOWANIE PAKIETU AKUMULATORÓW Uwaga: baterie alkaliczne nie nadają się do ponownego ładowania. Zamiast baterii można użyć akumulatorków, które można ładować. Przed przystąpieniem do ładowania sprawdź czy w pojemniku znajdują się akumulatory Ni-Mh. 6.1 ŁADOWARKA BIURKOWA Ładowanie załączoną ładowarką (DC 072W) wymaga około 12 godzin do osiągnięcie pełnego naładowania. 1. Umieść ładowarkę w miejscu gdzie nie będzie przeszkadzać i włącz zasilacz do gniazda jak na rysunku poniżej. DC-072W 2. Włącz zasilacz do gniazda prądu zmiennego. Wstaw MH-446 do ładowarki. Jeśli radiotelefon jest umieszczony prawidłowo i włączone jest zasilanie, świecąca na czerwono dioda będzie sygnalizować ładowanie. 3. Czas potrzebny na pełne naładowanie pakietu wynosi około 12 godzin. Jeśli urządzenia pozostanie w ładowarce przez dłuższy czas (np. 20 godzin) istnieje niebezpieczeństwo znacznego skrócenia żywotności pakietu akumulatorów. 10

11 Dostępne są też w sprzedaży szybkie ładowarki (DC-072) zapewniające czas ładowania około minut. 6.2 ŁADOWARKA ŚCIENNA Ładowarka ścienna jest urządzeniem opcjonalnym. Do ładowania MH-446 korzystaj wyłącznie z ładowarki ściennej DW Włącz ładowarkę do gniazda prądu zmiennego. 2. Wtyczkę ładowarki włóż do gniazda ładowania radiotelefonu- rozpocznie się ładowani, które zajmie około 12 godzin. Wyłącz ładowanie co najmniej po 30 godzinach. Dłuższy czas ładowania powoduje przeładowanie pakietu i znaczne skrócenie żywotności akumulatorów. 7.0 POSZCZEGÓLNE FUNKCJE RADIOTELEFONU W tym rozdziale znajdują się szczegółowe opisy działania funkcji dostępnych radiotelefonie MH MONITOR MON (Monitor) przycisk do monitorowania wyświetlanego na ekranie kanału. W głośniku będzie słyszalny szum, lub bardzo słaby sygnał, aż do chwili zwolnienia przycisku. Jeśli przycisk jest przytrzymany przez ponad 1 sekundę na wyświetlaczu pojawia się informacja o kodzie tonowym lub stanie funkcji skanowania selektywnego. wygląd wyświetlacza Informacja o kodzie tonowym skanowanie selektywne 11

12 Jeśli na kanale włączone jest Scan Skip (on), to taki kanał jest w czasie skanowania pomijany. 7.2 [Fr/CH] (przycisk wyboru sposobu wyświetlania kanał/częstotliwość). Po naciśnięciu [F] [Fr/CH] następuje zmiana sposobu wyświetlania. Każde naciśnięcie powoduje zmianę; jeżeli były wyświetlane numery kanałów, po naciśnięciu będzie wyświetlana częstotliwość i na odwrót. Wyświetlanie Kanałów (RX/TX) częstotliwości (RX/TX) W funkcji wyświetlania częstotliwości pierwszych siedem, dużych cyfr wskazuje częstotliwość, podczas gdy dwie ostatnie, małe -?? kanał? Kod?? 7.3 Wprowadzanie kodu tonowego W funkcji odbioru (nie skanowania, ani Dual Watch) przyciśnij [F] [TS] wyświetlone zostanie aktualne wybrany ton. Wygląd wyświetlacza w funkcji wprowadzania kodu W tej funkcji zmian kodu dokonuje się przyciskami [ ]/[ ]. Naciśnięcie [PTT] wprowadza do pamięci wszystkie dokonane zmiany i radiotelefon wraca do zwykłej pracy nadawczo odbiorczej. Naciśnięcie pozostałych przycisków z płyty czołowej będzie powodowało odezwanie się sygnału dźwiękowego błędnego działania. Wprowadzenie kodu tonowego 1) Aktywacja funkcji wprowadzaniu kodu tonowego - [F] [ /i]. i) na wyświetlaczu pojawi się wskaźnik TSQ ii) TSQ miga na wyświetlaczu iii) TSQ nie występuje na wyświetlaczu 12

13 2) Funkcja wyboru numeru tonowego przycisk [ /TS] Aktywacja funkcji wprowadzaniu tonu TX/RX następuje przez przyciśnięcie [F] [ /TS]. Teraz można wprowadzić kod CTCSS oraz DCS. wprowadzanie tonu CTCSS wprowadzanie kodu DCS Przyciśnięcie [ / ] powoduje przełączanie między CTCSS a DCS. Przyciśnij [MO] wejście do funkcji wprowadzania tonu CTCSS lub kodu DCS nadawania/odbioru (RX/TX). Po naciśnięciu [PTT] wszystkie wprowadzone zmiany zostają zapisane i radiotelefon wraca do funkcji pracy nadawczo odbiorczej. 2-1) Wprowadzanie tonu CTCSS Przyciśnięcie [ / ] powoduje zwiększanie / zmniejszania częstotliwości tonowej CTCSS. Po naciśnięciu [PTT] wszystkie wprowadzone zmiany zostają zapisane i radiotelefon wraca do funkcji pracy nadawczo odbiorczej. 2-2) Wprowadzanie kodu DCS RX/TX. 13

14 Przy wyświetlaczu jak powyżej przyciśnięcie [F] [ ] wprowadza funkcję wyboru kodu TX DCS [F] [ ] - wprowadza funkcję wyboru kodu RX DCS Zmian kodów dokonuje się przyciskami [ ]/[ ]. Po naciśnięciu [PTT] zmiany zostają wprowadzone do pamięci i radiotelefon wraca do pracy nadawczo-odbiorczej. 7.4 Identyfikacja kodu nadawcy Działanie tej funkcji wymaga uruchomienia (ON) funkcji Tone Scan. Informacja o kodzie tonowym: funkcja umożliwia wyświetlenie kodu tonowego odbieranego sygnału. Jeśli kod jest inny od ustawionego, to na wyświetlaczu będą pokazywane oba kody alternatywnie. W trybie odbioru (nie skanowania ani DW), naciśnij [F] [ ]. Na wyświetlaczu pojawi się informacja o kodzie tonowy, a równocześnie wskaźnik TSQ zacznie migać. Wygląd wyświetlacza: wyświetlanie ustawienie tonu. Kod tonowy wprowadzony w radiotelefonie użytkownika Odebrany kod tonowy - Aby nadawać z odebranym kodem tonowym naciśnij [PTT] - Aby zmienić ustawiony kod własny na kod odebrany naciśnij [F] [ /FS], a następnie zamień kody tonowe przyciskając. 14

15 - Usunięcie odebranego kodu tonowego przyciśnij [MO] Uwaga: ta funkcja nie działa w zakresie kodów DCS. 7.5 Podświetlanie LCD Lampka naciśnięcie tego przycisku powoduje włącznie lampki podświetlającej ekran na 4 sekundy, po czym zostaje ona automatycznie wyłączona. Wyłączenie funkcji następuje po przyciśnięciu [F] [*]. Ponowne uruchomienie wymaga powtórzenie tej sekwencji. Stałe podświetlenie można uzyskać przerz przytrzymanie przycisku [*] przez ponad 1 sekundę. Ponowne przyciśnięcie [*] wyłączenie podświetlania. 7.6 Sygnalizacja dźwiękowa beep Jest to funkcja dająca użytkownikowi dźwiękowe potwierdzenie, krótkimi sygnałami, wykonania prawidłowej operacji np. wyłączenia radia. Radiotelefony MH-446 opuszczają produkcję z włączoną funkcją beep. W celu jej wyłączenia należy nacisnąć [F] [BP]. Ponowne uruchomienie wymaga powtórzenie tej czynności. Po wyłączeniu tej funkcji, wyłączona jest zarówno podstawowa funkcja sygnalizacji jak i sygnalizacja błędów. 7.7 Pamięć Memory Radiotelefon posiada 10 miejsc w pamięci, do których można wpisywać najczęściej używane kanały wraz z ustawieniem kodu tonowego dla tych kanałów Zapis w pamięci Aby wprowadzić do pamięci kanał należy: Wybierz żądany kanał przyciskami [ ]/[ ], a następnie przyciśnij [F] [MR]. Zostanie wyświetlony wolny kanał pamięci (miga). Przyciskami [ ]/[ ] (widoczne będą wyłącznie wolne miejsca) wprowadź numer kanału pamięci, pod którym ma być zapisany wybrany kanał. GDy te dwa ustawienia będą gotowe (zwykły kanał i kanał pamięci) przyciśnij [PTT] lub [MR]. Wtedy wybrany kanał i jego dane (np. ton selektywny) są wprowadzane do wybranego kanału pamięci. Wygląd wyświetlacza: zapis w pamięci. Wyświetlany kanał pamięci oraz ikona MR migają. Wybrany kanał pracy Wprowadzanie do pracy kanału z pamięci [MR] 15

16 W trybie pamięci przyciśnij [MR] na wyświetlaczu pojawi się ostatnio używany kanał pamięci oraz wskaźnik MR (jeśli kanał jest pusty, na wyświetlaczu pojawi się informacja EMPTY, po czym radio wróci do normalnego trybu pracy). Do wprowadzenie innego kanału do pracy służą przyciski [ ]/[ ]. Nie można wprowadzić kanału pustego. Kanały puste nie są w ogóle wyświetlane. Wyjście z funkcji następuje przez naciśnięcie [MR] z wyświetlacza znika wskaźnik MR. Wygląd wyświetlacza: odczyt pamięci. Kanał pusty Kasowanie danych z pamięci. Usuwanie kanału z pamięci jest możliwe wyłącznie w trybie odczytu pamięci (wskaźnik MR nie miga). Wybierz kursorami [ ]/[ ] kanał przeznaczony do usunięcia, następnie przyciśnij i przytrzymaj przez ponad 1.5 sekundy [F] [MR]. Na wyświetlaczu pojawi się informacja DELETE i kanał zostaje usunięty z pamięci. Po usunięciu wszystkich kanałów pojawia się informacja EMPTY, znika ikona MR i radiotelefon wraca do normalnej pracy nadawczo-odbiorczej. Wygląd wyświetlacza usuwanie kanału 7.8 Skanowanie Skanowanie umożliwia monitorowanie wszystkich kanałów w sposób sekwencyjny. Naciśnij [S.C.] rozpocznie się skanowanie, które będzie zatrzymywane na każdym zajętym kanale. Zatrzymanie na zajętym kanale trwa przez określony przez użytkownika czas tzw. Czas opóźnienia (p. rozdz. 8.3), po czym jest uruchamiane ponownie. - jeśli chcesz zatrzymać skanowanie w dowolnej chwili, naciśnij [PTT], - kanały zaznaczone do pominięcia, nie będą skanowane, 16

17 - d1 (kropka dziesiętna) będzie migać podczas skanowania co 0.5 sek., - w czasie skanowania można zmienić jego kierunek (UP/DOWN) przyciskami [ ]/[ ], - jeżeli w czasie skanowania odbierany jest sygnał CTCSS, to skanowanie nie zostanie zatrzymane jeśli sygnał tonowy nie odpowiada kodowi wprowadzonemu w radiotelefonie użytkownika. - jeżeli podczas skanowania urządzenie zatrzyma się na zajętym kanale, to przyciśnięcie [F] powoduje wyłączenie tego kanału z następnego procesu skanowania. Uwaga: kanał usunięty w powyższy sposób będzie odnowiony po wyłączeniu i ponownym włączeniu radiotelefonu. Jeśli w pamięci pozostanie (np. z powodu kasowania) tylko jeden kanał, to skanowanie nie zostanie uruchomione, a na wyświetlaczu pojawi się informacja EMPTY. Informacja DELETE informacja EMPTY Uwaga: Jeśli na wyświetlaczu widnieje EMPTY, to przyciski znajdujące się na panelu przednim nie są aktywne. Po ich naciśnięciu będzie odzywał się dźwiękowy sygnał błędu. 7.9 Dual Watch monitorowanie dwóch kanałów - wprowadź żądany kanał, który ma być monitorowany, jako kanał A - przyciśnij [F] [S.C./DW] na wyświetlaczu pojawi się DW - przyciskami [ ]/[ ] wybierz drugi kanał, który ma być odsłuchiwany jako kanał B. Po wprowadzeniu kanału B zaczyna się praca funkcji Dual Watch. Wygląd wyświetlacza: praca w funkcji DW. 17

18 - w przypadku pracy w CTCSS, jeżeli zostanie odebrany sygnał na kanale A i częstotliwość tonowa nie jest zgodna z wprowadzoną w radiotelefonie użytkownika, nastąpi dalsze przełączenie na kanał B. - Jeżeli sygnał zostanie odebrany na kanale A, to urządzenie pozostaje na tym kanale, aż do zaniknięcia sygnału - Odebranie sygnału na kanale B powoduje, że po 3 sekundach następuje zmiana na kanał A. Jeśli na kanale A nie ma sygnału, następuje powrót do B. - Jeśli w czasie odbioru sygnału zostanie naciśnięty [ ] lub [ ], to odezwie się dźwiękowy sygnał informujący o wykonaniu nieprawidłowej operacji. Wyłączenie tej funkcji następuje po naciśnięciu [F] [SC] lub [PTT] Funkcja oszczędzania baterii Power Save Jest to funkcja umożliwiająca zabezpieczenie przed niepotrzebnym zużyciem baterii, wyłączająca radiotelefon jeśli przez pewien czas nie jest prowadzona żadna aktywność radiowa. Włączenie funkcji: przyciśnij [PS] na wyświetlaczu pojawi się wskaźnik PS. Wyłączenie funkcji: ponownie naciśnij [PS] wskaźnik PS zniknie Blokada klawiatury LOCK Funkcja blokady klawiatury. Uruchomienie blokady następuje po naciśnięciu [F] [LOCK], na wyświetlaczu pojawi się symbol sygnalizując blokadę. Powtórne naciśnięcie [F] [LOCK] powoduje zwolnienie blokady symbol znika z wyświetlacza. 8.0 WPROWADZANIE FUNKCJI OPCJONALNYCH. Uwaga: informacje ogólne. Niektóre funkcje radiotelefonu, zanim będzie można z nich korzystać, wymagają wcześniejszego zaprogramowania. Wejście do funkcji opcjonalnych następuje przez naciśnięcie przycisku funkcyjnego [F] i włączenie zasilania radiotelefonu gałką POWER. : [F] Włączanie/ głośność A. Przejście do poszczególnych funkcji dokonuje się przyciskami [ ] / [ ]. Odpowiednie symbole funkcji pojawiają się na wyświetlaczu. Po naciśnięciu [PTT] wprowadzone zmiany są zapisywane i radiotelefon powraca do pracy nadawczo odbiorczej z ustawioną funkcją opcjonalną. 18

19 [F] [ ]/[ ] Pozostałe przyciski znajdujące się na czołowej płycie radiotelefonu w czasie działania funkcji opcjonalnych nie są aktywne. Odezwie się sygnał dźwiękowy sygnalizujący błędną operację. W ten sposób można zaprogramować następując funkcje: - Dzwonek - Skanowanie tonowe - Opóźnienie czasu powrotu do skanowania Delay Timer - Ograniczenie czasu nadawania - Time Out Time - Opóźnienie nadawania - Blokada nadawania na zajętym kanale - Melodia przywołania. 8.1 Dzwonek Funkcja jest uruchamiana przez przyciśnięcie [PTT] [F] na wyświetlaczu w prawym górnym rogu pojawia się symbol dzwonka. 8.2 Skanowanie kodów tonowych Dzięki tej funkcji można skanować (szukać) kodu tonowego, wprowadzonego w odbieranych sygnałach. Do włączania/wyłączania (ON/OFF) służą przyciski [ ] / [ ]. Jeśli odbierany sygnał ma kod tonowy, to na wyświetlaczu pojawia się numer kanału oraz odebrany numer kodu. Wygląd wyświetlacza po odebraniu kodu tonowego. Nr kanału 19 Odebrany kod tonowy

20 1) w celu nadania odebranego kodu tonowego przyciśnij [PTT] 2) w celu nadania wybranego przez użytkownika kodu tonowego: - naciśnij [MO] odebrany kod zostanie usunięty - przyciśnij [PTT] nadanie kodu własnego 3) aby wprowadzić odebrany kod do pamięci przyciśnij i przytrzymaj [F] [ ], a następnie przyciśnij [MO]. Uwaga: jeśli skanowanie tonowe jest wyłączone (OFF) to system identyfikacji kodu opisany w rozdziale 7.4 nie działa. 8.3 Wprowadzanie czasu zatrzymania skanowanie SCAN Delay Timer Jest to funkcja pozwalająca na zatrzymanie skanowania, po odebraniu sygnału, na określony przez użytkownika czas. Po zadeklarowanym okresie czasu radiotelefon powraca do skanowania. Czas opóźnienia może być ustawiony do 30 sekund Zmian wartości czasu zatrzymania skanowania dokonuje się przyciskami [ ] / [ ] w postępach 1 sekunda na każde przyciśnięcie, lub ciągle po dłuższym przytrzymaniu go. Zmiany są widoczne na wyświetlaczu. 8.4 Ograniczenie czasu nadawania Time Out Timer (TOT). Jeżeli czas nadawania przekroczy wyznaczone ograniczenie, ta funkcja powoduje przymusowe wyłączenie nadawania. Wygląd wyświetlacza po wprowadzeniu funkcji TOT Zmiany wartości okresu czasu, po którym następuje blokada nadawania wprowadza się przyciskami [ ] / [ ]. 8.5 Wprowadzanie czasu opóźnienia nadawania - TX delay 20

21 W czasie pracy z tonową sygnalizacją CTCSS, funkcja ta pozwala na wykonanie sekwencji nadawania we właściwym porządku, tak aby uniknąć efektów zakłóceń związanych ze zwalnianiem przycisku [PTT] - opóźnia nadawanie sygnału tonowego. Wygląd wyświetlacza po wprowadzeniu funkcji opóźnionego nadawania. Przyciskami [ ] / [ ] przełącza się tą funkcję w stan ON/OFF (włączona/wyłączona), co zostaje uwidocznione na wyświetlaczu. 8.6 Blokada zajętego kanału Busy Channel Lock Out (BCLO) Jest to funkcja uniemożliwiająca nadawanie na zajętym kanale. Wygląd wyświetlacza po wprowadzeniu funkcji blokady zajętego kanału Włączanie/wyłączanie funkcji przyciskami [ ] / [ ]. Zmiany widoczne są na wyświetlaczu; odpowiednio on/of. UWAGA: Jeżeli zostanie naciśnięty przycisk nadawania [PTT], to przy aktywnej funkcji BCLO na wyświetlaczu pojawi się komunikat jak na rysunku poniżej i radiotelefon pozostanie na odbiorze. 8.7 Melodia przywołania Jest to funkcja używana do zaalarmowania użytkownika po drugiej stronie przy pomocy szczególnej melodii. Dostępnych jest do wyboru sześć melodii. 21

22 W czasie zwykłej pracy nadawczo-odbiorczej tj. przyciskając [PTT] naciśnij jeden z przycisków [ ] / [ ], [MR],[SC],[PS] lub [*]. Zależnie od przycisku odezwą się różne melodia; ta sama melodia odezwie się u użytkownika odbierającego sygnał. 9.0 Baby Monitor Dzięki tej funkcji można mieć kontrolę nad stanem dziecka przez kontrolowanie warunków akustycznych (np. płacz) w pomieszczeniu, w którym znajduje się dziecko. Radiotelefon z aktywną funkcją BABY MONITOR można również wykorzystać do ochrony mienia, np. zaparkowanego samochodu, sklepu, hurtowni w odległości do 5 km, w zależności od indywidualnych warunków nadawania i odbioru. Do pracy w tej funkcji potrzebne są dwa radiotelefony ustawione na tym samym kanale i z tym samym kodem tonowym. Jeden jest używany w miejscu odległym (tzw. radio dziecka), a drugi na miejscu (radio matki). Aktywacja funkcji Baby Moniotor w radiotelefonie 1) Sprawdź, czy oba radiotelefony są ustawione na tym samym kanale i z tym samym kodem tonowym. 2) Wyłącz radiotelefon. 3) Naciśnij i przytrzymaj [*] i włącza zasilanie. Wygląd wyświetlacza radiotelefonu aktywacja funkcji Baby Monitor. 4) Przyciskami [F] [ ] / [ ] wybieramy tryb pracy radiotelefonu: matki (Mother), dziecka (Baby). Wygląd wyświetlacza MATKI DZIECKA 5) Przy pomocy przycisków [ ] / [ ] programuje się czas automatycznego nadawania (w radiotelefonie dziecka): 22

23 BabY 00 BabY 05 BabY 10 BabY 15 BabY 20 BabY 30 - nadawanie przy pomocy przycisku [PTT] - automatyczne nadawanie przez 5 sekund - automatyczne nadawanie przez 10 sekund - automatyczne nadawanie przez 15 sekund - automatyczne nadawanie przez 20 sekund - automatyczne nadawanie przez 30 sekund 6) Regulacja czułości mikrofonu. Dostępne są trzy wartości czułości H - wysoka n - normalna L - niska Przyciskiem [MR] wprowadza się zmiany czułości według poniższego schematu: "MR" "MR" "MR" 7) Przyciśnięcie [PTT] wprowadza funkcję Baby Monitor do pracy. 9.1 Funkcjonowanie radiotelefonu matki Radiotelefon matki sprawdza radiotelefon dziecka co 1 minutę (kontrola zasięgu). Jeżeli nie ma potwierdzenia pracy z radiotelefonu dziecka, to r. matki włącza alarm. Wygląd wyświetlacza matki gdy brak sygnału z jedn. dziecka UWAGA: Jeżeli automatyczne nadawanie jest ustawione na 00, to naciśnięcie [PTT] w jednostce matki wywołuje alarm. Jeżeli coś dzieje się po stronie dziecka, radiotelefon matki otrzymuje alarm i na wyświetlaczu zaczyna migać wskaźnik 23

24 Jeżeli matka chce sprawdzić sytuację u dziecka, musi nacisnąć i przytrzymać przez ponad 2 sekundy [PTT]. Wtedy radiotelefon dziecka zacznie nadawanie sygnału w ciągu zaprogramowanego czasu. W przypadku braku sygnału ze strony dziecka, odezwie się alarm. 9.2 Praca radiotelefonu dziecka Radiotelefon dziecka może pracować w dwóch trybach: Voice Alert aktywacja głosem Panic Alarm alarm Tryb Voice Alarm (VOX) Wygląd wyświetlacza radiotelefonu dziecka: Radiotelefon dziecka nadaje sygnał w zaprogramowanych przez użytkownika okresach czasu. W trybie Voice Alert radiotelefon przez 20 sekund odczekuje po czym włącza mikrofon w oczekiwaniu na sygnały dźwiękowe z pomieszczenia dziecka. W czasie działania czujnika mikrofonu na wyświetlaczu miga wskaźnik Mikrofonowy czujnik odbiera płacz dziecka, otaczający go hałas itp. I nadaje alarm do radiotelefonu matki. Jeśli dobiegający hałas przekracza ustawiony poziom czułości (H-N-L), urządzenie dziecka nadaje przez 8 sekund ton alarmowy. Przez cały ten okres mikrofon jest aktywny + dodatkowy czas opóźnienia PTT, tak aby płacz był słyszalny z radia matki. Po zakończeniu tego cyklu radio dziecka wraca na 209 sekund do stanu oczekiwania i przez ten czas nie reaguje na dźwięki dochodzące z zewnątrz. Wskaźnik przestaje migać. Po upłynięciu czasu oczekiwania radio wraca do trybu monitorowania otoczenia, a jego aktywność jest sygnalizowana miganiem wskaźnika. W przypadku zagrożenia nadać alarm naciskając przycisk [C] przez ponad 1.5 sekundy. Zostanie włączony tryb Panic Alarm nadanie tonu przełączającego 24

25 urządzenie w tryb pracy VOX. Dzięki temu możesz nadawać i odbierać bez przyciskania jakichkolwiek przycisków Tryb Alarm Jeśli radiotelefon dziecka jest ustawiony na monitorowanie, to użytkownik może włączyć funkcję Alarm, przyciskając i przytrzymując przez 1.5 sekundy [PS]. Radio będzie nadawać alarmowy ton przez 14 sekund i przechodzi w tryb pracy VOX. Na wyświetlaczu, podczas całej operacji, pojawia się wskaźnik HELP. Użytkownik może nadawać po prostu mówiąc do mikrofonu radia dziecka. Opóźnienie czasu nadawania wynosi 5 sekund, co zapewnia, że nie ma przerw w nadawaniu podczas krótkich przerw w czasie mówienia. Po zakończeniu nadawania urządzenie powraca na odbiór sygnałów z radia matki lub oczekuje na następną aktywacje głosem. Wskaźnik miga również w czasie pracy radia w trybie VOX. Czułość VOX można ustawić przyciskiem [MR] w zakresie H-N-L. Tryb VOX jest wyłączany podczas odbioru innych sygnałów. W trybie VOX wyłączony jest również przycisk [PTT]. Wyłączenie trybu VOX następuje po przyciśnięciu i przytrzymaniu przez ponad 1.5 sekundy przycisku [PS], urządzenie wraca do pracy w trybie baby. 10. KLONOWANIE DANYCH Funkcja ta jest używana w celu przeniesienia danych z jednego MH-430, który musi być wybrany jak PAN-MASTER do drugiego zw. SLAVE. Po czynności klonowania oba urządzenia posiadają identyczne parametry. UWAGA: wymagana jest para kabli (opcjonalna nie ma ich w standardowym wyposażeniu urządzeń). Kable należy zaopatrzyć we wtyki stereo. 1) kabel z dwoma gniazdami typu jack 2.5 mm oraz kabel z dwoma gniazdami typu jack 3.5 mm. 25

26 POSTĘPOWANIE 1. Wykonać połączenie pomiędzy dwoma gniazdami MIC/JACK obu urządzeń. 2. Nacisnąć i trzymać [F] + [ ] i włączyć zasilanie urządzenia. Radiotelefon uruchomi się w trybie MASTER. 3. Nacisnąć i trzymać [F] + [ ] i włączyć zasilanie urządzenia. Radiotelefon uruchomi się w trybie MASTER. Wygląd wyświetlacza jednostki przekazującej dane MASTER i przyjmującej SLAVE. 4. Nacisnąć [MO] nastąpi przesyłanie danych. Na wyświetlaczu MASTER pokaże się informacja SEND wysyłanie danych, a na wyświetlaczu SLAVE RECEIVE odbiór. Wygląd wyświetlaczy radiotelefonów w trakcie transmisji danych: 5. Po zakończeniu transmisji danych na obu wyświetlaczach równocześnie pojawi się komunikat GOOD. Radiotelefon ustawiony jako SLAVE powróci do normalnej pracy, a MASTER będzie gotowy do następnego klonowania. Wyświetlacz po zakończonym klonowaniu 26

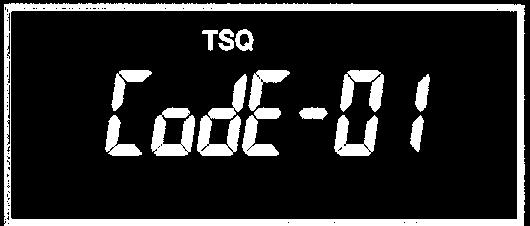

27 11.0 Tabela kodów Poniższa tabeli pokazuje wyświetlane kody i ich odpowiednie tony: Numer cz. Tonowej CTCSS Częstotl. W Hz LCD Numer cz. Tonowej CTCSS Częstotl. Hz LCD Sposób wyświetlania tonu CTCSS Sposób wyświetlania kodu DCS 27

28 Numer kodu DCS LCD Numer kodu DCS LCD 23 A1 315 E3 025 A2 331 E4 026 A3 343 E5 031 A4 346 E6 032 A5 351 E7 043 A6 364 E8 047 A7 365 E9 051 A8 371 F0 054 A9 411 F1 065 b0 412 F2 071 b1 413 F3 072 b2 423 F4 073 b3 431 F5 074 b4 432 F6 114 b5 445 F7 115 b6 464 F8 116 b7 465 F9 125 b8 466 G0 (60) 131 b9 503 G1 (61) 132 C0 506 G2 (62) 134 C1 516 G3 (63) 143 C2 532 G4 (64) 152 C3 546 G5 (65) 155 C4 565 G6 (66) 156 C5 606 G7 (67) 162 C6 612 G8 (68) 165 C7 624 G9 (69) 172 C8 627 H0 174 C9 631 H1 205 d0 632 H2 223 d1 654 H3 226 d2 662 H4 243 d3 664 H5 244 d4 703 H6 245 d5 712 H7 251 d6 723 H8 261 d7 731 H9 263 d8 732 I0 265 d9 734 I1 271 E0 743 I2 306 E1 754 I3 311 E Tabela częstotliwości Kanaół Częstotliwość Kanał Częstotliwość

29 Uwaga: Radiotelefon posiada 7 cyfrowy ekran, w związku z czym ostatnia cyfra częstotliwości nie będzie widoczna (cyfra 5). Tzn będzie widoczna jako DANE TECHNICZNE OGÓLNE Ilość kanałów 8 Częstotliwość pracy Kanał 1 446,00625MHz Kanał 2 446,09375MHz Stabilizacja częstotliwości =/- 2.6 ppm Rozmiary 58x103x 26,5 mm Waga 129 g (bez baterii) Pobór prądu 300 ma Typ odbioru F3E Impedancja anteny 50Ω Zasilanie 2.0V 4.5 V PARAMETRY ODBIORNIKA Typ obwodu Podwójna konwersja na superheterodynie Częstotliwości pośrednie I IF: 21.4 MHz II IF: 455kHz Stosunek S/N 40dB min. Moc głośnika 500mW Pozostałe parametry zgodne z normami ETS PARAMTERY NADAJNIKA Moc wyjściowa 500mW Dewiacja Stosunek S/N Pobór prądu Inne parametry zgodne z normami /- 5kHz 30dB poniżej 600mA Uwaga: urządzenie nie posiada odkręcanej anten, jest to zgodne z normą Europejską ETSI
