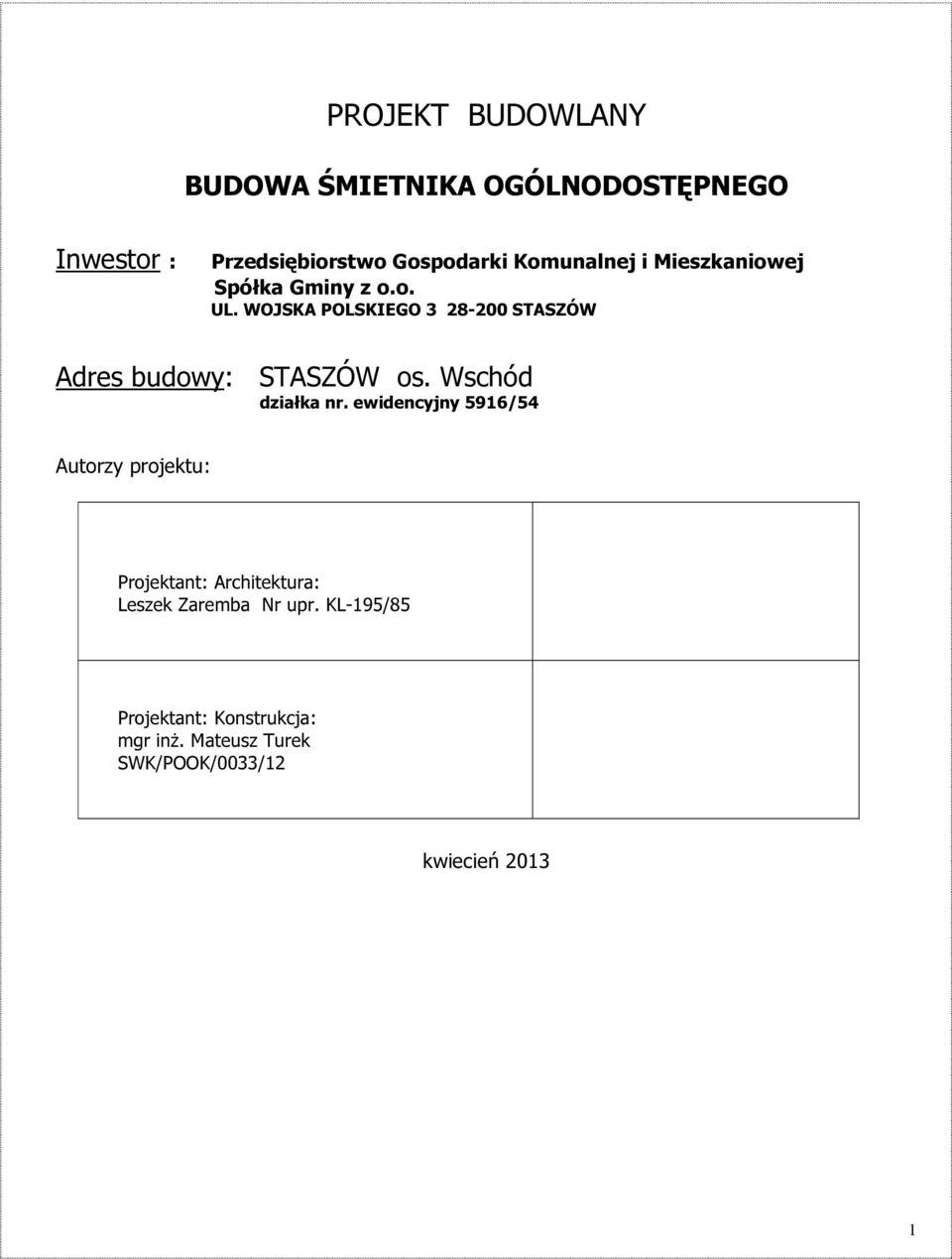

1 PROJEKT BUDOWLANY BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO Inwestor : Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Spółka Gminy z o.o. UL. WOJSKA POLSKIEGO STASZÓW Adres budowy: STASZÓW os. Wschód działka nr. ewidencyjny 5916/54 Autorzy projektu: Projektant: Architektura: Leszek Zaremba Nr upr. KL-195/85 Projektant: Konstrukcja: mgr inŝ. Mateusz Turek SWK/POOK/0033/12 kwiecień

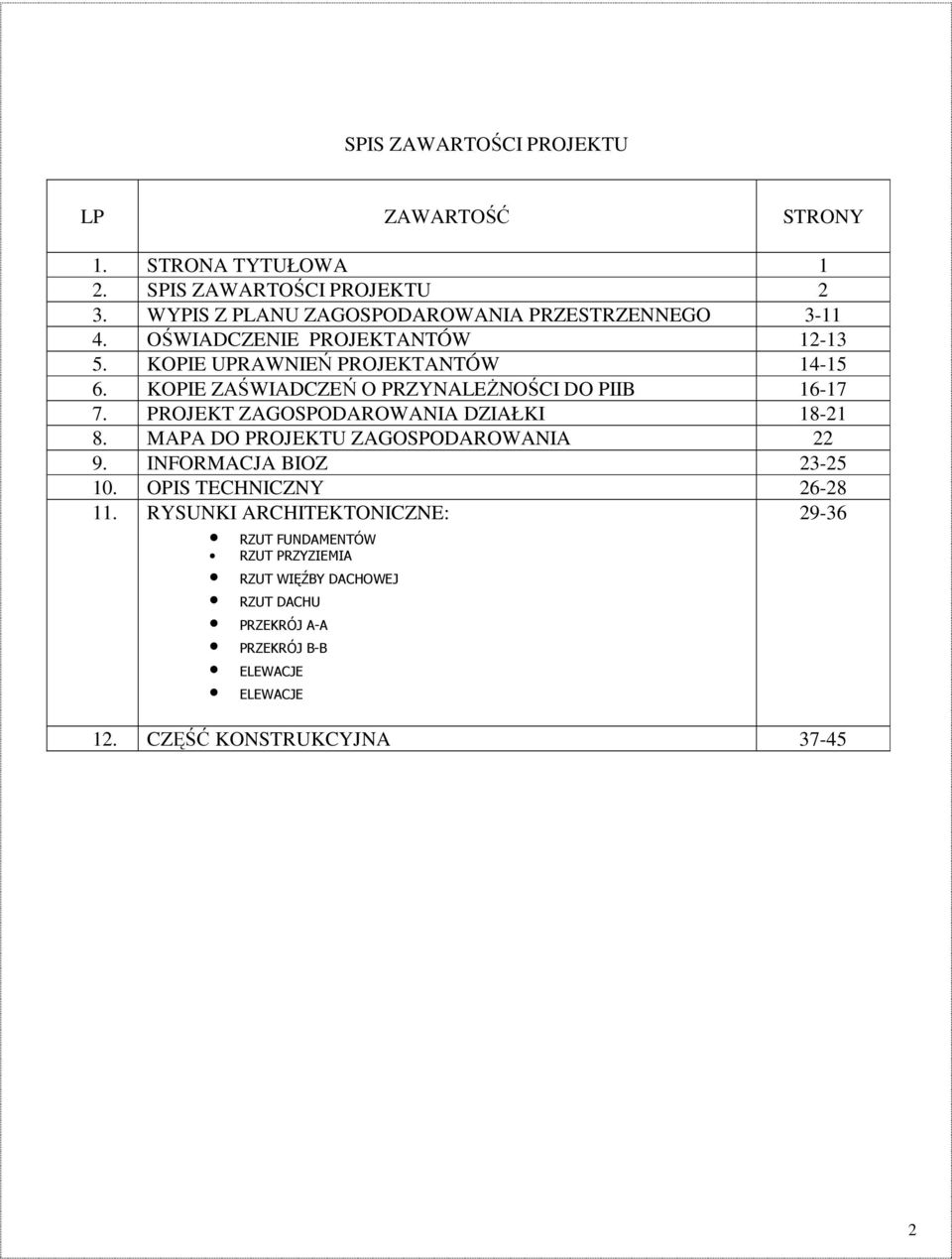

2 SPIS ZAWARTOŚCI PROJEKTU LP ZAWARTOŚĆ STRONY 1. STRONA TYTUŁOWA 1 2. SPIS ZAWARTOŚCI PROJEKTU 2 3. WYPIS Z PLANU ZAGOSPODAROWANIA PRZESTRZENNEGO OŚWIADCZENIE PROJEKTANTÓW KOPIE UPRAWNIEŃ PROJEKTANTÓW KOPIE ZAŚWIADCZEŃ O PRZYNALEśNOŚCI DO PIIB PROJEKT ZAGOSPODAROWANIA DZIAŁKI MAPA DO PROJEKTU ZAGOSPODAROWANIA INFORMACJA BIOZ OPIS TECHNICZNY RYSUNKI ARCHITEKTONICZNE: RZUT FUNDAMENTÓW RZUT PRZYZIEMIA RZUT WIĘŹBY DACHOWEJ RZUT DACHU PRZEKRÓJ A-A PRZEKRÓJ B-B ELEWACJE ELEWACJE 12. CZĘŚĆ KONSTRUKCYJNA

3 Staszów dnia r. OŚWIADCZENIE Oświadczam, Ŝe PROJEKT BUDOWLANY: BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO Część ARCHITEKTONICZNA Inwestor : Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Spółka Gminy z o.o. UL. WOJSKA POLSKIEGO STASZÓW Adres budowy: STASZÓW os. Wschód działka nr. ewidencyjny 5916/54 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. ARCHITEKTURA PROJEKTANT: 3

4 Staszów dnia r. OŚWIADCZENIE Oświadczam, Ŝe PROJEKT BUDOWLANY: BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO Część KONSTRUKCYJNA Inwestor : Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Spółka Gminy z o.o. UL. WOJSKA POLSKIEGO STASZÓW Adres budowy: STASZÓW os. Wschód działka nr. ewidencyjny 5916/54 sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. KONSTRUKCJA PROJEKTANT: 4

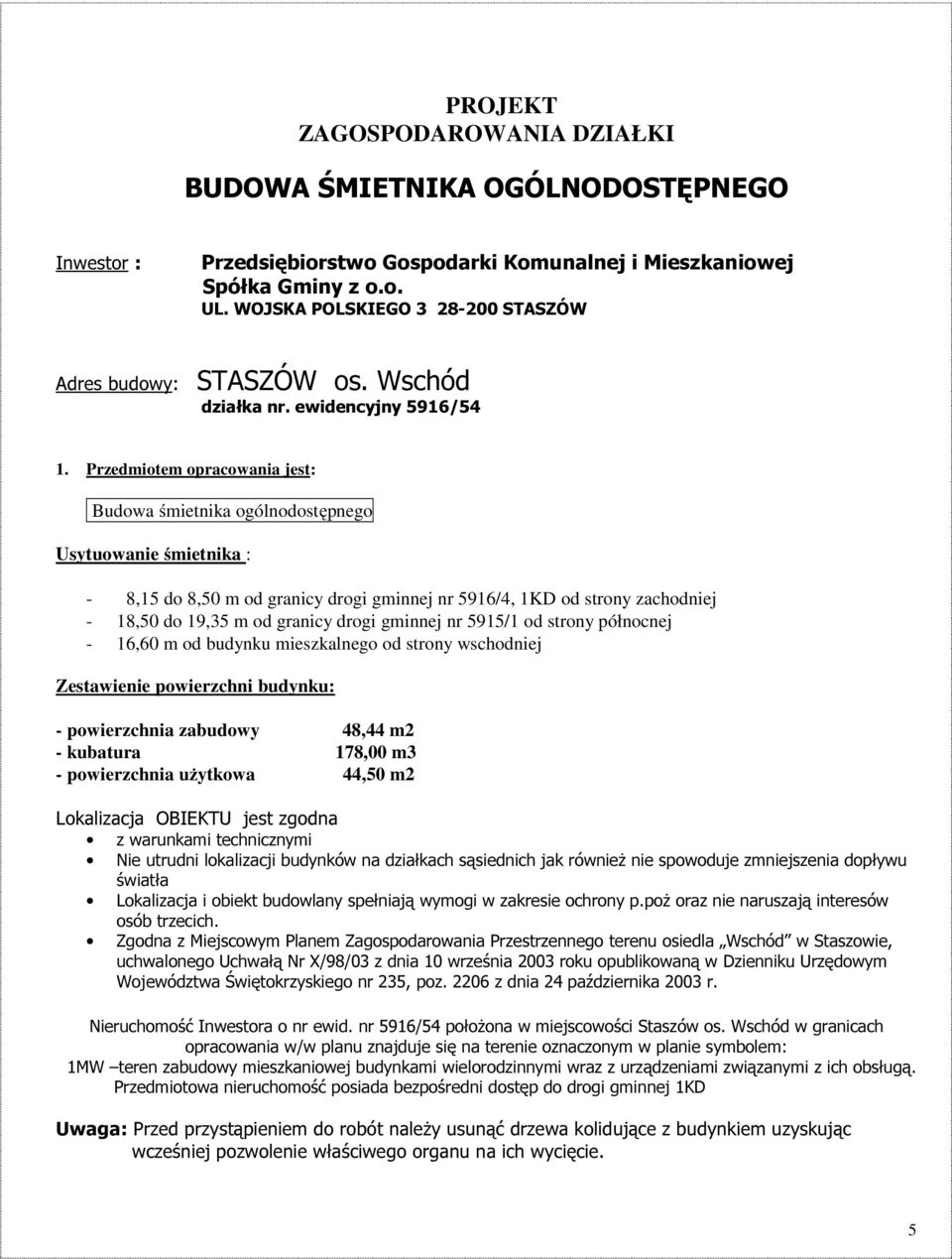

5 PROJEKT ZAGOSPODAROWANIA DZIAŁKI BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO Inwestor : Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Spółka Gminy z o.o. UL. WOJSKA POLSKIEGO STASZÓW Adres budowy: STASZÓW os. Wschód działka nr. ewidencyjny 5916/54 1. Przedmiotem opracowania jest: Budowa śmietnika ogólnodostępnego Usytuowanie śmietnika : - 8,15 do 8,50 m od granicy drogi gminnej nr 5916/4, 1KD od strony zachodniej - 18,50 do 19,35 m od granicy drogi gminnej nr 5915/1 od strony północnej - 16,60 m od budynku mieszkalnego od strony wschodniej Zestawienie powierzchni budynku: - powierzchnia zabudowy 48,44 m2 - kubatura 178,00 m3 - powierzchnia uŝytkowa 44,50 m2 Lokalizacja OBIEKTU jest zgodna z warunkami technicznymi Nie utrudni lokalizacji budynków na działkach sąsiednich jak równieŝ nie spowoduje zmniejszenia dopływu światła Lokalizacja i obiekt budowlany spełniają wymogi w zakresie ochrony p.poŝ oraz nie naruszają interesów osób trzecich. Zgodna z Miejscowym Planem Zagospodarowania Przestrzennego terenu osiedla Wschód w Staszowie, uchwalonego Uchwałą Nr X/98/03 z dnia 10 września 2003 roku opublikowaną w Dzienniku Urzędowym Województwa Świętokrzyskiego nr 235, poz z dnia 24 października 2003 r. Nieruchomość Inwestora o nr ewid. nr 5916/54 połoŝona w miejscowości Staszów os. Wschód w granicach opracowania w/w planu znajduje się na terenie oznaczonym w planie symbolem: 1MW teren zabudowy mieszkaniowej budynkami wielorodzinnymi wraz z urządzeniami związanymi z ich obsługą. Przedmiotowa nieruchomość posiada bezpośredni dostęp do drogi gminnej 1KD Uwaga: Przed przystąpieniem do robót naleŝy usunąć drzewa kolidujące z budynkiem uzyskując wcześniej pozwolenie właściwego organu na ich wycięcie. 5

6 2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Działka inwestora nr 5916/54 nie zabudowana a sąsiadów niezabudowana w granicach opracowania. LP OBIEKT ŚCIANY POKRYCIE AMORTYZACJA OBIEKTY PROJEKTOWANE I. BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO MUROWANE Projektowana blacha 3.ZESTAWIENIE POWIERZCHNI ZAGOSPODAROWANEJ Powierzchnia działki w obrębie opracowania ABCD-A 898,20 m2 Powierzchnia zabudowy śmietnika projektowane 48,44 m2 Powierzchnia terenów utwardzonych kostką projektowane. 34,00 m2 Powierzchnia terenów utwardzonych kostką istniejące. 51,00 m2 Zieleń, pozostały teren 764,76 m2 4. DZIAŁKA ZNAJDUJE SIĘ W STREFACH Projekt dostosowany jest do warunków stref i obliczeń konstrukcji: Klimatycznej wg PN-82/B Wiatrowej wg PN-EN :2008/ I STREFA/ qk = 0,3 kn/m2 Śniegowej wg PN-EN :2008 /III STREFA/ Qk = 1,2 kn/m2 Gruntowej wg PN-EN1997-1:2008 ObciąŜenia stałe wg PN-EN 1990:2004 ObciąŜenia uŝytkowe wg PN-EN :2004/zmiana AC:2009Ap1 :2010 p = 1,5 kn/m2 5. OPINIA GEOTECHNICZNA DO CELÓW PROJEKTOWYCH Lokalizacja: Staszów os. Wschód działka nr ewidencyjny 5916/54 CEL I ZAKRES OPRACOWANIA a) Celem opracowania jest określenie budowy geologicznej podłoŝa gruntowego, ocena warunków gruntowo-wodnych oraz ocena jego przydatności dla potrzeb projektowania inwestycji. b). Zakres opracowania obejmuje - wykonanie odkopów kontrolnych - badania terenowe gruntu - wnioski i zalecenia OPIS TERENU Teren na którym ma być usytuowana inwestycja zlokalizowana jest w miejscowości Staszów os. Wschód na działce nr ewidencyjny gruntów 5916/54 BADANIA PODŁOśA GRUNTOWEGO a). Badania terenowe Prace terenowe prowadzone były w kwietniu 2013 r. Wykonano trzy otwory o głębokości maks. 2,50 m b). Charakterystyka geotechniczna podłoŝa PodłoŜe stanowią grunty o prostych warunkach gruntowych, zaliczanych do pierwszej kategorii geotechnicznej -podłoŝe do głębokości 0,3 m stanowi gleba torfiasta Od- 0,5 m 2,5 m p.p.t występują piaski drobnoziarniste suche i średnio zagęszczone 6

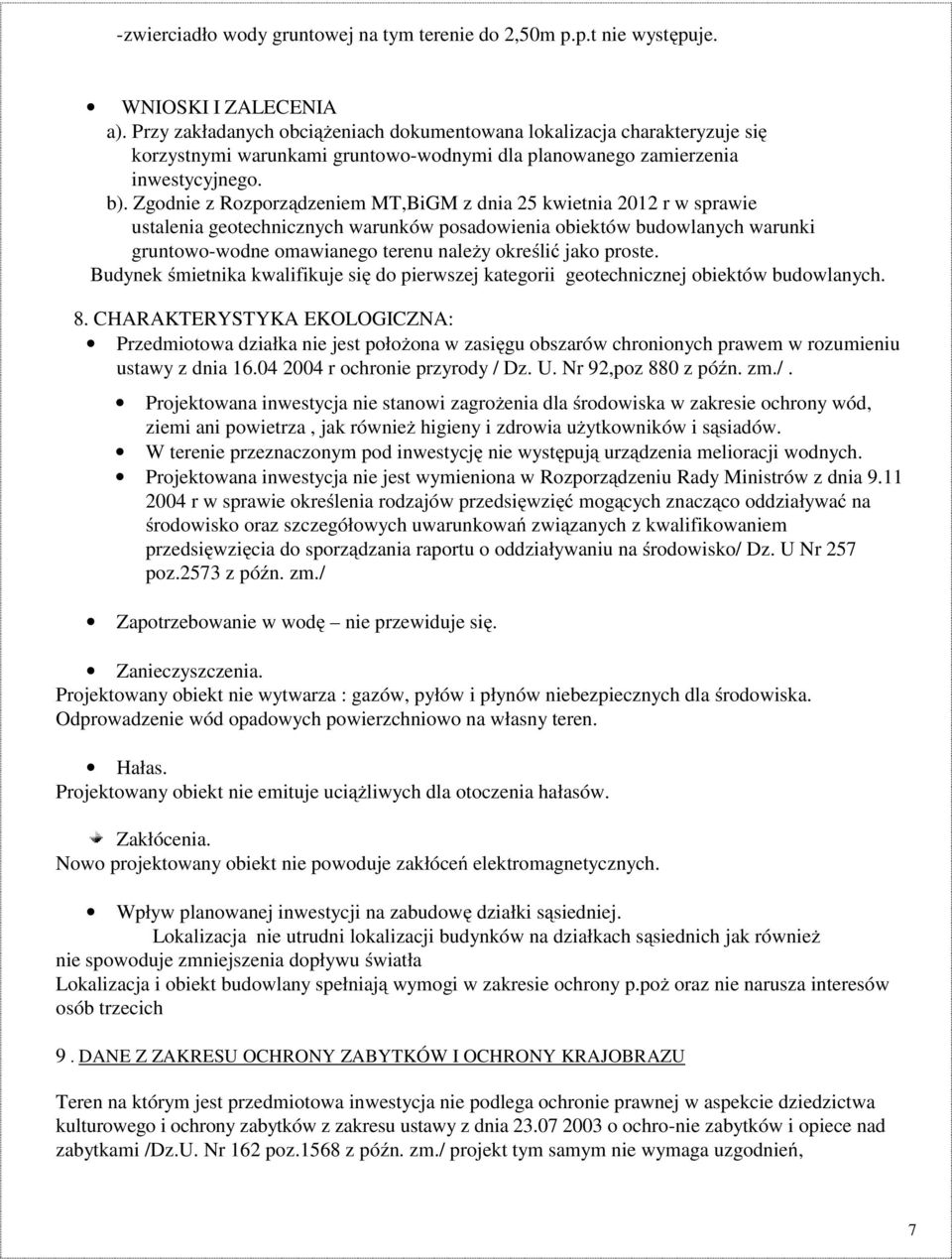

7 -zwierciadło wody gruntowej na tym terenie do 2,50m p.p.t nie występuje. WNIOSKI I ZALECENIA a). Przy zakładanych obciąŝeniach dokumentowana lokalizacja charakteryzuje się korzystnymi warunkami gruntowo-wodnymi dla planowanego zamierzenia inwestycyjnego. b). Zgodnie z Rozporządzeniem MT,BiGM z dnia 25 kwietnia 2012 r w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych warunki gruntowo-wodne omawianego terenu naleŝy określić jako proste. Budynek śmietnika kwalifikuje się do pierwszej kategorii geotechnicznej obiektów budowlanych. 8. CHARAKTERYSTYKA EKOLOGICZNA: Przedmiotowa działka nie jest połoŝona w zasięgu obszarów chronionych prawem w rozumieniu ustawy z dnia r ochronie przyrody / Dz. U. Nr 92,poz 880 z późn. zm./. Projektowana inwestycja nie stanowi zagroŝenia dla środowiska w zakresie ochrony wód, ziemi ani powietrza, jak równieŝ higieny i zdrowia uŝytkowników i sąsiadów. W terenie przeznaczonym pod inwestycję nie występują urządzenia melioracji wodnych. Projektowana inwestycja nie jest wymieniona w Rozporządzeniu Rady Ministrów z dnia r w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzania raportu o oddziaływaniu na środowisko/ Dz. U Nr 257 poz.2573 z późn. zm./ Zapotrzebowanie w wodę nie przewiduje się. Zanieczyszczenia. Projektowany obiekt nie wytwarza : gazów, pyłów i płynów niebezpiecznych dla środowiska. Odprowadzenie wód opadowych powierzchniowo na własny teren. Hałas. Projektowany obiekt nie emituje uciąŝliwych dla otoczenia hałasów. Zakłócenia. Nowo projektowany obiekt nie powoduje zakłóceń elektromagnetycznych. Wpływ planowanej inwestycji na zabudowę działki sąsiedniej. Lokalizacja nie utrudni lokalizacji budynków na działkach sąsiednich jak równieŝ nie spowoduje zmniejszenia dopływu światła Lokalizacja i obiekt budowlany spełniają wymogi w zakresie ochrony p.poŝ oraz nie narusza interesów osób trzecich 9. DANE Z ZAKRESU OCHRONY ZABYTKÓW I OCHRONY KRAJOBRAZU Teren na którym jest przedmiotowa inwestycja nie podlega ochronie prawnej w aspekcie dziedzictwa kulturowego i ochrony zabytków z zakresu ustawy z dnia o ochro-nie zabytków i opiece nad zabytkami /Dz.U. Nr 162 poz.1568 z późn. zm./ projekt tym samym nie wymaga uzgodnień, 7

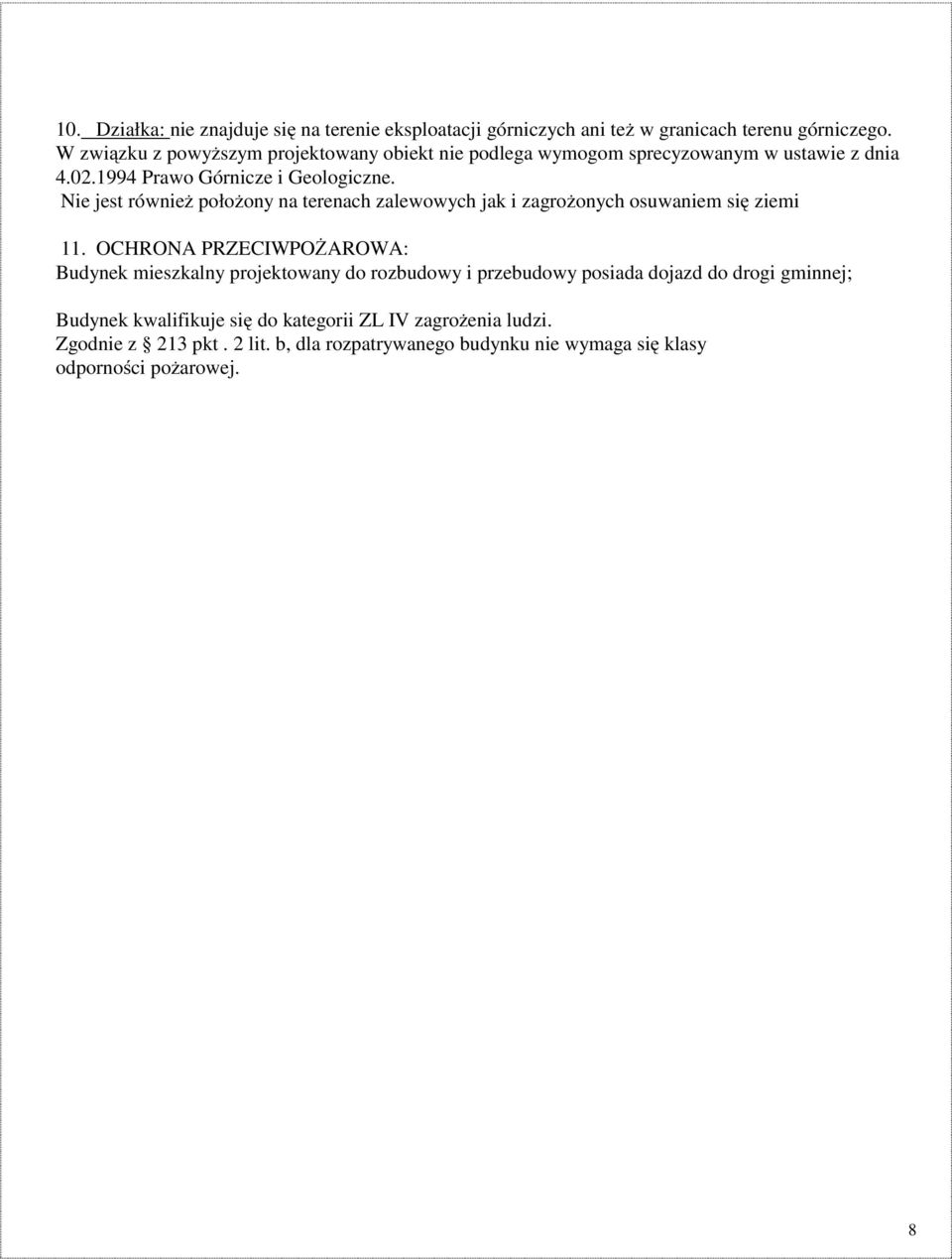

8 10. Działka: nie znajduje się na terenie eksploatacji górniczych ani teŝ w granicach terenu górniczego. W związku z powyŝszym projektowany obiekt nie podlega wymogom sprecyzowanym w ustawie z dnia Prawo Górnicze i Geologiczne. Nie jest równieŝ połoŝony na terenach zalewowych jak i zagroŝonych osuwaniem się ziemi 11. OCHRONA PRZECIWPOśAROWA: Budynek mieszkalny projektowany do rozbudowy i przebudowy posiada dojazd do drogi gminnej; Budynek kwalifikuje się do kategorii ZL IV zagroŝenia ludzi. Zgodnie z 213 pkt. 2 lit. b, dla rozpatrywanego budynku nie wymaga się klasy odporności poŝarowej. 8

9 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA / Na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku/ Inwestor : INFORMACJE OGÓLNE: Obiekt projektowany BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO PGKiM Spółka Gminy z o.o. Staszów ul. Wojska Polskiego Staszów Adres budowy: STASZÓ os. Wschód działka nr. ewidencyjny 5916/54 Projektant : L. Zaremba CZĘŚĆ OPISOWA 1. Zakres robót dla całego zamierzenia budowlanego Roboty ziemne Roboty fundamentowe i izolacyjne Wykonanie ścian zewnętrznych Osadzenie stolarki drzwiowej Wykonanie posadzek i tynków Wykonanie konstrukcji dachu z pokryciem Prace wykończeniowe 2. Istniejące obiekty na działce : Działka w zabudowie mieszkaniowej 3. Teren pod budowę płaski. 4. Elementy zagospodarowania terenu które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi brak 5. ZagroŜenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy: Prowadzenie prac na wysokości powyŝej 5,0 m a w szczególności - wykonywanie, łacenie dachu, krycie blachą, wykonywanie obróbek blacharskich : niebezpieczeństwo upadku z wysokości - wznoszenie ścian : niebezpieczeństwo upadku z wysokości / Rusztowań/ - wykonywanie elewacji : niebezpieczeństwo upadku z wysokości/ Rusztowań/ Wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości PowyŜej 1,5 m oraz wykopów o bezpiecznym nachyleniu ścian pionowych o głębokości ponad 3,0 m --- nie dotyczy 9

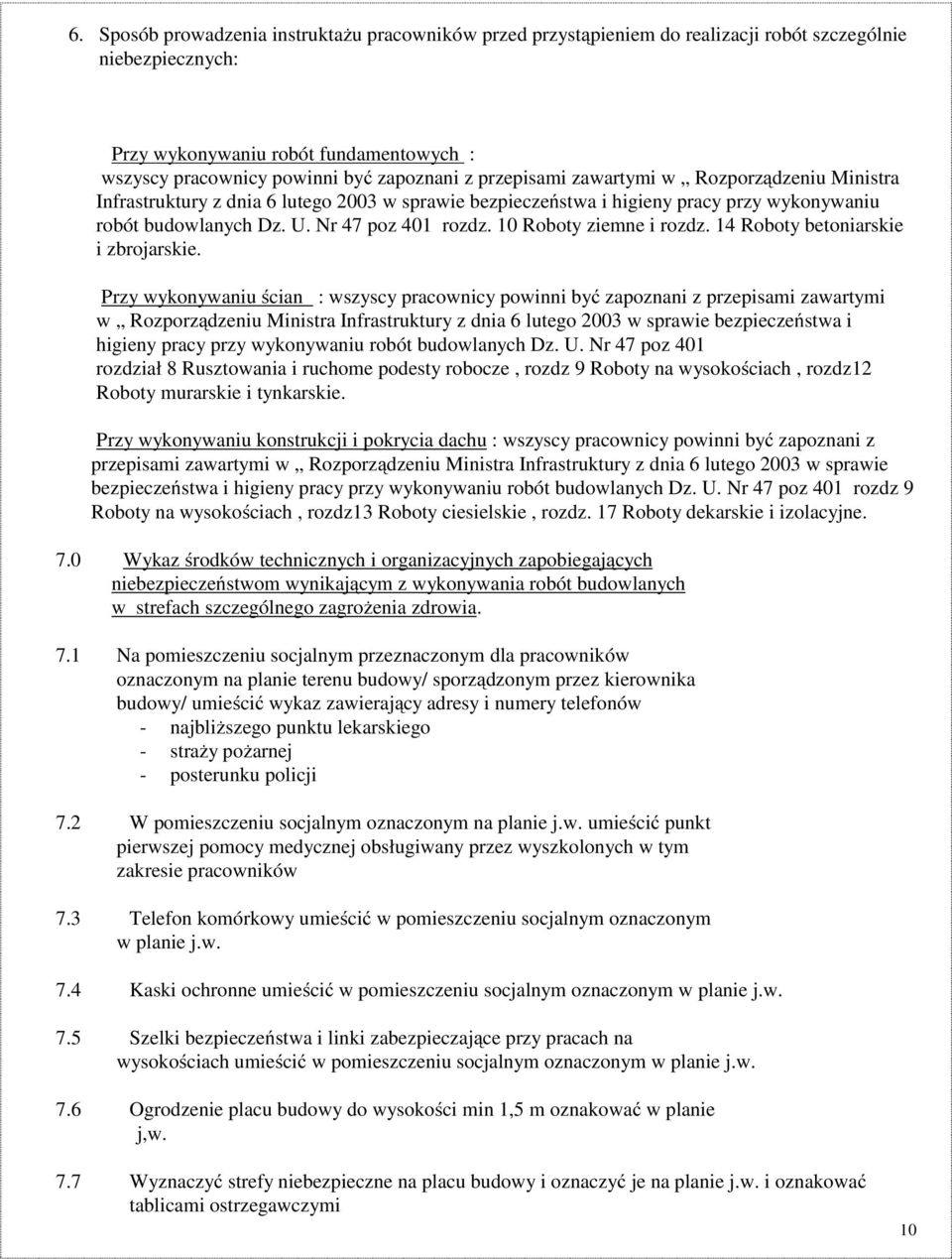

10 6. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Przy wykonywaniu robót fundamentowych : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Dz. U. Nr 47 poz 401 rozdz. 10 Roboty ziemne i rozdz. 14 Roboty betoniarskie i zbrojarskie. Przy wykonywaniu ścian : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Dz. U. Nr 47 poz 401 rozdział 8 Rusztowania i ruchome podesty robocze, rozdz 9 Roboty na wysokościach, rozdz12 Roboty murarskie i tynkarskie. Przy wykonywaniu konstrukcji i pokrycia dachu : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Dz. U. Nr 47 poz 401 rozdz 9 Roboty na wysokościach, rozdz13 Roboty ciesielskie, rozdz. 17 Roboty dekarskie i izolacyjne. 7.0 Wykaz środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia. 7.1 Na pomieszczeniu socjalnym przeznaczonym dla pracowników oznaczonym na planie terenu budowy/ sporządzonym przez kierownika budowy/ umieścić wykaz zawierający adresy i numery telefonów - najbliŝszego punktu lekarskiego - straŝy poŝarnej - posterunku policji 7.2 W pomieszczeniu socjalnym oznaczonym na planie j.w. umieścić punkt pierwszej pomocy medycznej obsługiwany przez wyszkolonych w tym zakresie pracowników 7.3 Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym w planie j.w. 7.4 Kaski ochronne umieścić w pomieszczeniu socjalnym oznaczonym w planie j.w. 7.5 Szelki bezpieczeństwa i linki zabezpieczające przy pracach na wysokościach umieścić w pomieszczeniu socjalnym oznaczonym w planie j.w. 7.6 Ogrodzenie placu budowy do wysokości min 1,5 m oznakować w planie j,w. 7.7 Wyznaczyć strefy niebezpieczne na placu budowy i oznaczyć je na planie j.w. i oznakować tablicami ostrzegawczymi 10

11 7.8 Barierki pomostów rusztowań wykonać z desek krawęŝnikowych szerokości 15 cm, poręcze zabezpieczające pomosty na wysokości 1,1 m oraz deskowanie aŝurowe pomiędzy poręczą i deską krawęŝnikową. 7.9 Rozmieścić tablice ostrzegawcze Wyznaczyć strefy gromadzenia odpadów i oznaczyć w planie j.w Teren budowy wyposaŝyć w sprzęt niezbędny do gaszenia poŝarów 7.12 Na terenie budowy wyznaczyć za pomocą tablic drogę ewakuacyjną i oznaczyć w planie j.w. Działka posiada bezpośredni dojazd do drogi gminnej od strony zachodniej zapewniający w razie potrzeby szybkie działania ratownicze. 11

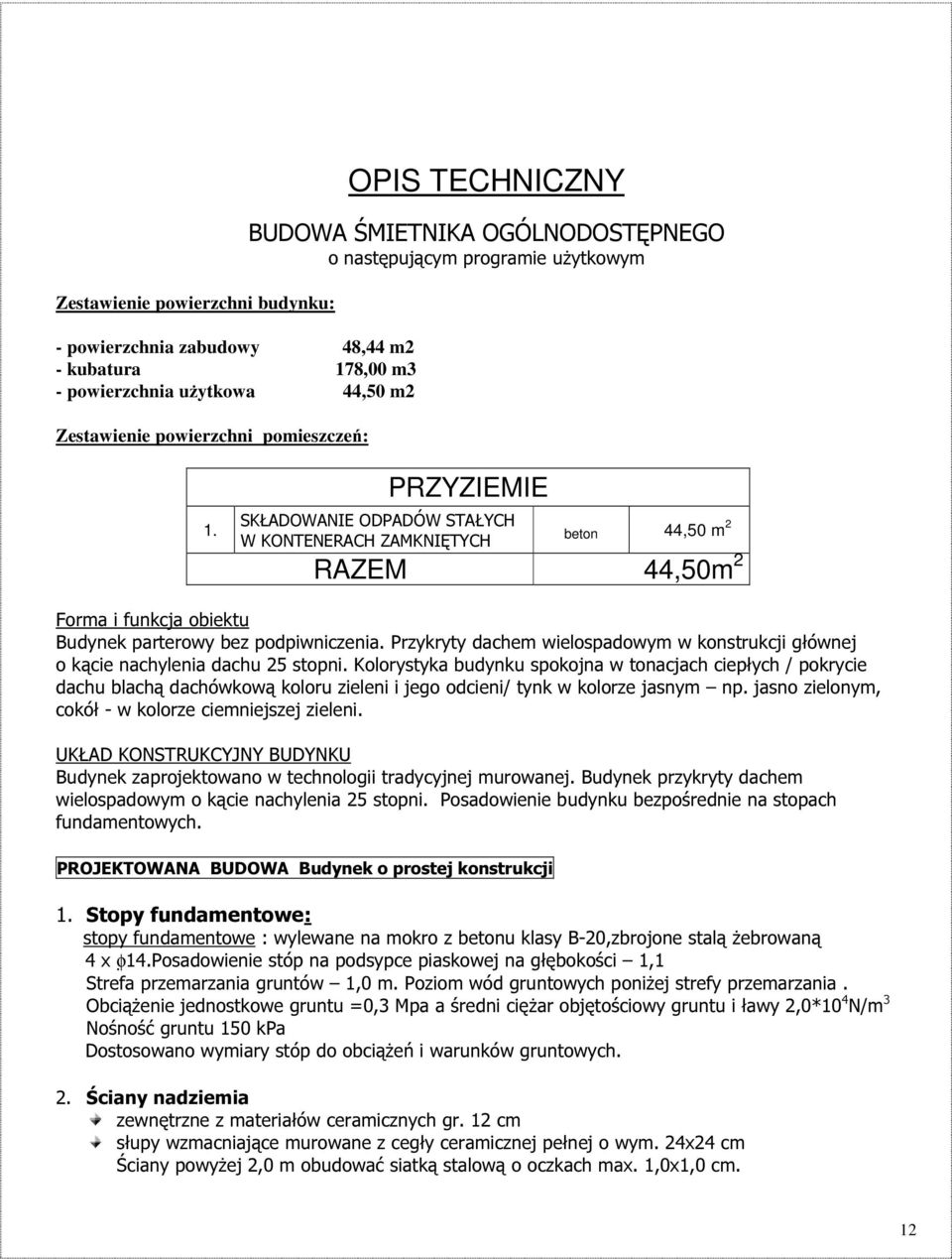

12 Zestawienie powierzchni budynku: - powierzchnia zabudowy 48,44 m2 - kubatura 178,00 m3 - powierzchnia uŝytkowa 44,50 m2 Zestawienie powierzchni pomieszczeń: OPIS TECHNICZNY BUDOWA ŚMIETNIKA OGÓLNODOSTĘPNEGO o następującym programie uŝytkowym 1. PRZYZIEMIE SKŁADOWANIE ODPADÓW STAŁYCH W KONTENERACH ZAMKNIĘTYCH beton 44,50 m 2 RAZEM 44,50m 2 Forma i funkcja obiektu Budynek parterowy bez podpiwniczenia. Przykryty dachem wielospadowym w konstrukcji głównej o kącie nachylenia dachu 25 stopni. Kolorystyka budynku spokojna w tonacjach ciepłych / pokrycie dachu blachą dachówkową koloru zieleni i jego odcieni/ tynk w kolorze jasnym np. jasno zielonym, cokół - w kolorze ciemniejszej zieleni. UKŁAD KONSTRUKCYJNY BUDYNKU Budynek zaprojektowano w technologii tradycyjnej murowanej. Budynek przykryty dachem wielospadowym o kącie nachylenia 25 stopni. Posadowienie budynku bezpośrednie na stopach fundamentowych. PROJEKTOWANA BUDOWA Budynek o prostej konstrukcji 1. Stopy fundamentowe: stopy fundamentowe : wylewane na mokro z betonu klasy B-20,zbrojone stalą Ŝebrowaną 4 x φ 14.Posadowienie stóp na podsypce piaskowej na głębokości 1,1 Strefa przemarzania gruntów 1,0 m. Poziom wód gruntowych poniŝej strefy przemarzania. ObciąŜenie jednostkowe gruntu =0,3 Mpa a średni cięŝar objętościowy gruntu i ławy 2,0*10 4 N/m 3 Nośność gruntu 150 kpa Dostosowano wymiary stóp do obciąŝeń i warunków gruntowych. 2. Ściany nadziemia zewnętrzne z materiałów ceramicznych gr. 12 cm słupy wzmacniające murowane z cegły ceramicznej pełnej o wym. 24x24 cm Ściany powyŝej 2,0 m obudować siatką stalową o oczkach max. 1,0x1,0 cm. 12
