1 Wprowadzenie Specjalistyczna dywizja Cramo Podesty Ruchome od lat zajmuje się edukacją rynku w zakresie wdrażania nowoczesnej technologii w procesie budowlano montażowym. Dla stałych klientów organizuje szkolenia obsługi podestów ruchomych zakończone egzaminem i uzyskaniem uprawnień operatorskich UDT. Firma oferuje optymalne rozwiązanie dla wszystkich, którzy poszukują efektywnego i w konsekwencji taniego rozwiązania w zakresie prac wysokościowych. Zastosowanie podestów ruchomych skutkuje dla przedsiębiorcy znacznym podniesieniem wydajności pracy własnych pracowników, a konsekwencji obniżeniem kosztów wykonawczych, przy jednoczesnym zagwarantowaniu wysokiego bezpieczeństwa i ergonomii pracy. To rozwiązanie nie łączy się wbrew pozorom z wysokimi wydatkami. Jest raczej wyrazem nowoczesnego sposobu kalkulacji własnych kosztów, tych bezpośrednich oraz będących konsekwencją wyboru stosowanej techniki. W ofercie Cramo dostępne są podesty nożycowe i teleskopowe, proste i przegubowe. Jednostki mogą być wyposażone w napęd elektryczny i ogumienie, głównie do użytku w pomieszczeniach zamkniętych lub silniki spalinowe, ogumienie i podpory, do pracy w trudnym terenie. str. 1

2 UŻYTKOWANIE Ogólne Maszyna może być używana przez personel posiadający uprawnienia operatorskie wydawane przez UDT. Przed pracą, użytkownik musi być zapoznany z ładownością maszyny, jej charakterystyką pracy i wszystkimi jej funkcjami. Nigdy nie pracuj uszkodzoną maszyną. W razie wystąpienia usterek maszynę trzeba wyłączyć. Usunięcie usterki należy powierzyć uprawnionym serwisantom a naprawy powinny zostać odnotowane. Nie usuwaj, nie modyfikuj żadnych tabliczek. Maszyna nie powinna pozostawać wysunięta, zwłaszcza po zakończeniu pracy. Najlepiej pozostawić maszynę w pozycji złożonej. Nie zabezpieczaj materiałów bezpośrednio na poręczach platformy. Jeśli na platformie znajduje się więcej osób, operator musi mieć dostęp do wszystkich elementów sterujących maszyna. Nie używaj maszyny do popychania, podważania i do innych czynności, do których maszyna nie jest przystosowana. Po zakończeniu pracy, pozostaw maszynę opuszczoną i wyłączoną. Jesli podest elektryczny, podłącz prostownik do sieci w celu naładowania akumulatorów. Jazda i niebezpieczeństwo upadku zaleca by osoby znajdujące się na platformie nosiły kaski i posiadały robocze szelki, z możliwością zaczepienia liny zabezpieczającej. Zadbaj, by do jednego zaczepu mocowana była tylko jedna lina zabezpieczająca. Przed rozpoczęciem pracy zabezpiecz wszystkie bramki i poręcze ustaw je w odpowiedniej pozycji. Nie wychylaj się poza obręb platformy. Nie używaj dodatkowo żadnych stopni, pudeł i podobnych elementów by sięgnąć wybranego miejsca. Nigdy nie używaj ramion podnośnika do schodzenia z platformy. W momencie wchodzenia lub opuszczania maszyny stosuj zasadę kontakt trzech punktów. Zasada ta oznacza, iż podczas wchodzenia jak i opuszczania urządzenia w każdym momencie dwie ręce i stopa lub dwie stopy i ręka pozostają w kontakcie z urządzeniem. Kieruj zawsze wzrok na maszynę, gdy wchodzisz lub opuszczasz platformę. Schody, barierki, podłoga muszą być wyczyszczone z oleju, smaru i innych śliskich substancji. Ryzyko porażenia prądem Maszyna nie jest przystosowana do kontaktu z liniami elektrycznymi. Utrzymuj bezpieczną odległość od linii elektrycznych. Kontrola podestu ruchomego podczas wydawania i przyjmowania od klienta. 1. Kontrola elementów wyposażenia: sterownik komplet barierek schodki prostownik 2. Sprawdzenie funkcji jazdy podnoszenia/opuszczania skrętu wyłączników bezpieczeństwa (stop awaryjny) ładowanie prostownika 3. Bezpieczeństwo opuszczanie awaryjne/pompa awaryjna wyłączniki krańcowe wolnej jazdy wyłączniki krańcowe odcięcia jazdy czujnik przechylenia śruby mocujące koła i inne elementy zagrażające bezpieczeństwa muszą być dobrze dokręcone 4. Skontroluj również: czy podest podnosi się do samej góry stan elektrolitu w bateriach, jeśli podest elektryczny stan oleju silnikowego, jeśli podest spalinowy stan płynu chłodzącego silnik, jeśli występuje sprawdzenie akumulatora rozruchowego (czy działa rozrusznik) poziom paliwa, aby podest można było załadować na lawetę str. 2 str. 3

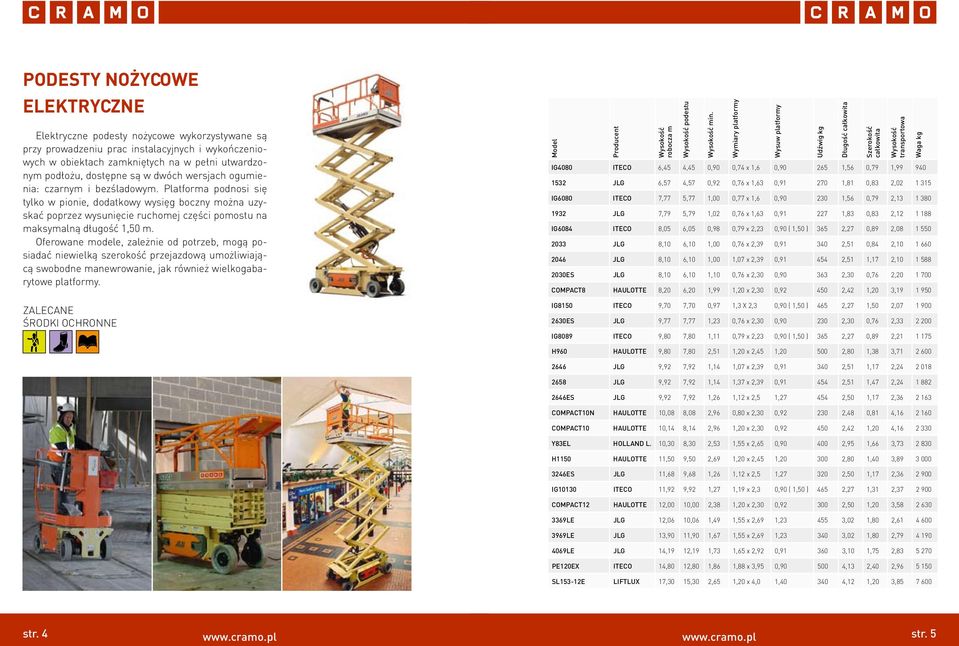

3 Podesty NOŻYCOWE elektryczne Elektryczne podesty nożycowe wykorzystywane są przy prowadzeniu prac instalacyjnych i wykończeniowych w obiektach zamkniętych na w pełni utwardzonym podłożu, dostępne są w dwóch wersjach ogumienia: czarnym i bezśladowym. Platforma podnosi się tylko w pionie, dodatkowy wysięg boczny można uzyskać poprzez wysunięcie ruchomej części pomostu na maksymalną długość 1,5. Oferowane modele, zależnie od potrzeb, mogą posiadać niewielką szerokość przejazdową umożliwiającą swobodne manewrowanie, jak również wielkogabarytowe platformy. Model robocza m podestu min. IG4080 ITECO 6,45 4,45 0,90 0,74 x 1,6 0, ,56 0,79 1, JLG 6,57 4,57 0,92 0,76 x 1,63 0, ,81 0,83 2, IG6080 ITECO 7,77 5,77 1,00 0,77 x 1,6 0, ,56 0,79 2, JLG 7,79 5,79 1,02 0,76 x 1,63 0, ,83 0,83 2, IG6084 ITECO 8,05 6,05 0,98 0,79 x 2,23 0,90 ( 1,50 ) 365 2,27 0,89 2, JLG 8,10 6,10 1,00 0,76 x 2,39 0, ,51 0,84 2, JLG 8,10 6,10 1,00 1,07 x 2,39 0, ,51 1,17 2, ES JLG 8,10 6,10 1,10 0,76 x 2,30 0, ,30 0,76 2, COMPACT8 HAULOTTE 8,20 6,20 1,99 1,20 x 2,30 0, ,42 1,20 3, Wysuw platformy kg Szerokość całkowita transportowa Waga kg IG8150 ITECO 9,70 7,70 0,97 1,3 X 2,3 0,90 ( 1,50 ) 465 2,27 1,50 2, ES JLG 9,77 7,77 1,23 0,76 x 2,30 0, ,30 0,76 2, IG8089 ITECO 9,80 7,80 1,11 0,79 x 2,23 0,90 ( 1,50 ) 365 2,27 0,89 2, H960 HAULOTTE 9,80 7,80 2,51 1,20 x 2,45 1, ,80 1,38 3, JLG 9,92 7,92 1,14 1,07 x 2,39 0, ,51 1,17 2, JLG 9,92 7,92 1,14 1,37 x 2,39 0, ,51 1,47 2, ES JLG 9,92 7,92 1,26 1,12 x 2,5 1, ,50 1,17 2, COMPACT10N HAULOTTE 10,08 8,08 2,96 0,80 x 2,30 0, ,48 0,81 4, COMPACT10 HAULOTTE 10,14 8,14 2,96 1,20 x 2,30 0, ,42 1,20 4, Y83EL HOLLAND L. 10,30 8,30 2,53 1,55 x 2,65 0, ,95 1,66 3, H1150 HAULOTTE 11,50 9,50 2,69 1,20 x 2,45 1, ,80 1,40 3, ES JLG 11,68 9,68 1,26 1,12 x 2,5 1, ,50 1,17 2, IG10130 ITECO 11,92 9,92 1,27 1,19 x 2,3 0,90 ( 1,50 ) 465 2,27 1,31 2, COMPACT12 HAULOTTE 12,00 10,00 2,38 1,20 x 2,30 0, ,50 1,20 3, LE JLG 12,06 10,06 1,49 1,55 x 2,69 1, ,02 1,80 2, LE JLG 13,90 11,90 1,67 1,55 x 2,69 1, ,02 1,80 2, LE JLG 14,19 12,19 1,73 1,65 x 2,92 0, ,10 1,75 2, PE120EX ITECO 14,80 12,80 1,86 1,88 x 3,95 0, ,13 2,40 2, SL153-12E LIFTLUX 17,30 15,30 2,65 1,20 x 4,0 1, ,12 1,20 3, str. 4 str. 5

4 podesty nożycowe spalinowe Podesty nożycowe z napędem spalinowym umożliwiają ciągłą pracę w terenie otwartym, na nieutwardzonym podłożu. Cechuje je duża powierzchnia podestu roboczego i udźwig do 800 kg. Wyposażone są w ogumienie oraz opcjonalnie posiadają wahliwą oś przednią i napęd na 4 koła. Platforma podnosi się tylko w pionie, dodatkowy wysięg boczny można uzyskać poprzez wysunięcie ruchomej części pomostu na maksymalną długość 2,44 m. Model m podestu min. Wysuw platformy kg Waga kg Wyposażenie 2668RT GENIE 9,80 7,80 1,30 1,50 x 2,50 0, ,60 1,75 2, IG10160 ITECO 9,90 7,90 2,37 1,30 x 2,30 0, ,60 1,70 2, MRT JLG 9,92 7,92 1,47 1,62 x 2,39 0, ,73 1,75 2, RT GENIE 11,80 9,80 1,30 1,50 x 2,50 0, ,60 1,75 2, H12SDX HAULOTTE 12,00 10,00 2,57 1,81 x 3,91 0, ,12 2,25 3, podpory 3394RT JLG 12,05 10,05 1,57 2,18 x 3,81 2, ,80 2,45 2, wysuw dwustronny, podpory 330CRT JLG 12,06 10,06 1,69 1,65 x 2,92 0, ,10 1,75 1, RTS JLG 12,06 10,06 1,52 1,80 x 3,20 1, ,78 /4,10 2,30 2, /5500 podpory, zmiana wymiarów i ciężaru 12DX COMPACT HAULOTTE 12,15 10,15 1,45 1,54 x 2,50 1, ,06 1, RTS JLG 14,04 12,04 1,73 1,80 x 3,20 1, ,78 /4,10 2,30 2, /5 800 podpory, zmiana wymiarów i ciężaru 400CRT JLG 14,19 12,19 2,04 1,65 x 292 0, ,10 1,75 2, H15SDX HAULOTTE 15,00 13,00 2,77 1,81 x 3,91 0, ,12 2,25 3, RT JLG 15,10 13,10 1,79 2,18 x 3,81 2, ,80 2,45 2, wysuw dwustronny, podpory wysuw dwustronny, podpory 500RTS JLG 17,24 15,24 2,03 1,80 x 4,27 1, ,70 2,29 3, podpory H18SDX HAULOTTE 18,00 16,00 2,96 1,80 x 4,16 0, ,12 2,25 4, wysuw dwustronny, podpory SL LIFTLUX 22,50 20,50 3,10 2,50 x 5,30 1, ,70 2,50 4, podpory str. 6 str. 7

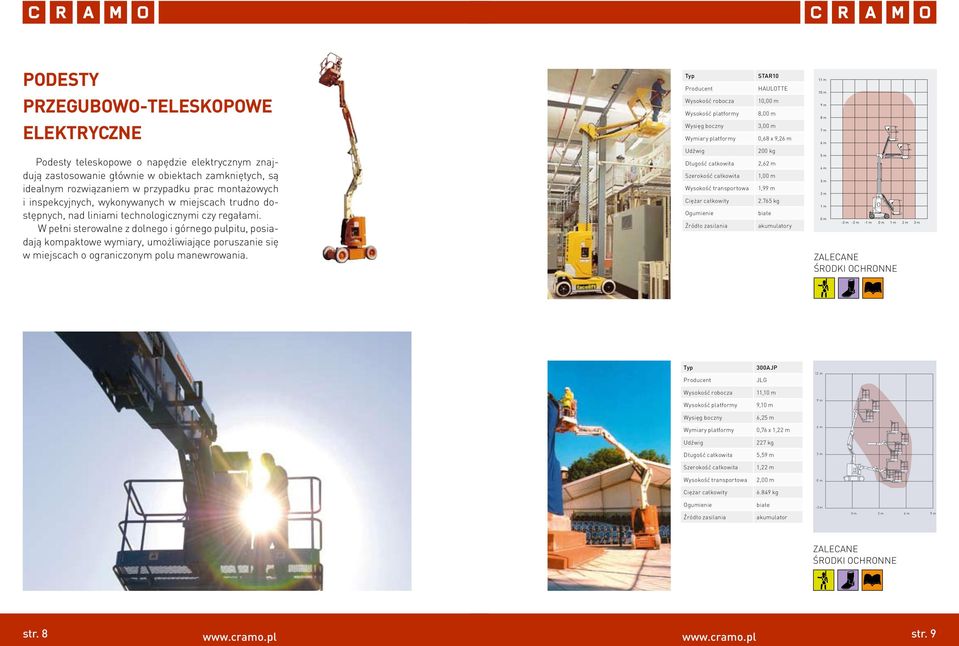

5 podesty przegubowo-teleskopowe elektryczne STAR10 Haulotte 10,0 8,0 3,0 0,68 x 9,2 11 m 1 8 m 7 m Podesty teleskopowe o napędzie elektrycznym znajdują zastosowanie głównie w obiektach zamkniętych, są idealnym rozwiązaniem w przypadku prac montażowych i inspekcyjnych, wykonywanych w miejscach trudno dostępnych, nad liniami technologicznymi czy regałami. W pełni sterowalne z dolnego i górnego pulpitu, posiadają kompaktowe wymiary, umożliwiające poruszanie się w miejscach o ograniczonym polu manewrowania. 200 kg 2,62 m 1,0 1, kg akumulatory 5 m 4 m 2 m 1 m - -2 m -1 m 1 m 2 m 300AJP JLG 11,1 9,1 6,25 m 0,76 x 1,22 m 227 kg 5,5 1,22 m 2, kg - akumulator str. 8 str. 9

6 BI92S 40E N40E Iteco 10,67 m JLG JLG 11,3 9,3 6,4 9,14 m 7,62 m robocza platformy 14,2 14,2 12,2 12,2 0,75 x 1,17 m 6,1 6,25 m 6,25 m 220 kg 5,1 1,2 2, kg akumulatory 4,57 m 3,05 m 1,52 m -1,52 m 1,52 m 3,05 m 4,57 m 6,1 Wymiary platformy 0,66 x 1,22 m 0,66 x 1,22 m 227 kg 227 kg Długość całkowita Szerokość całkowita transportowa 5,3 5,28 m 1,75 m 1,5 2,0 2, kg kg akumulatory Z34/22IC 13,72 m HA15IP Genie 12,72 m 12,1 Haulotte 15,0 10,72 m 6,78 m 10,67 m 9,14 m 13,0 8,45 m 0,76 x 1,42 m 7,62 m 0,80 x 1,2 227 kg 5,64 m 6,1 230 kg 6,6 1,75 m 4,57 m 1,5 2,0 3,05 m 2, kg 1,52 m kg akumulatory -1,52 m 1,52 m 3,05 m 4,57 m 6,1 7,62 m akumulatory str. 10 str. 11

7 Z45/25DCJ E 15,24 m Genie m JLG (50 ) 15,7 13, m 15,72 m 13,72 m 12,1 (40 ) ,7 6,91 m 9,14 m 0,76 x 1, m 0,66 x 1,22 m (30 ) 227 kg 9.14 m 227 kg 6,1 (20 ) 6, m 5,6 1,8 2, ,75 m 2,0 3,05 m (10 ) 4.57 m kg kg 3.05 m -1,52 m (5 ) akumulator 1.52 m akumulatory 3,05 m 6,1 9,14 m (10 ) (20 ) (30 ) m 1.52 m 3.05 m 4.57 m m 450AJ LEO16GT JLG Teupen 1 15,7 16,0 14 m ,7 14,0 1 7,24 m 6,95 m 0,76 x 1,52 m 0,90 x 0,8 11 m kg 200 kg 6,5 5,75 m 8 m 7 m 1,75 m 0,94 m 2,01 m 1,98 m 5 m kg kg 4 m gąsienice/ 2 m akumulator akum/silnik spalinowy 1 m m 2 m 4 m 5 m 7 m str. 12 str. 13

8 podesty przegubowo-teleskopowe Z-45/22 Genie 15,54 m 13,72 m m m spalinowe 7,0 0,76 x 1, m Podesty teleskopowe napędzane silnikiem spalinowym znajdują zastosowanie szczególnie w terenie nieutwardzonym, tam gdzie prace wykonywane są na znacznych wysokościach. Łamane ramię teleskopu umożliwia docieranie do miejsc trudnodostępnych, również znajdujących się poniżej terenu, na którym stoi urządzenie. Posiadają napęd na 4 koła, są w pełni sterowalne z górnego i dolnego pulpitu przy maksymalnej wysokości roboczej, zaś ramię teleskopu może się przemieszczać zarówno w pionie jak i w poziomie oraz dokonywać obrotu o kg 5,4 1,8 2, kg 9.14 m 7.62 m m 3.05 m 1.52 m m 1.52 m 3.05 m 4.57 m m HA16PX Haulotte 16,0 14,0 9,2 0,80 x 1,8 230 kg 6,95 m 2,3 2, kg str. 14 str. 15

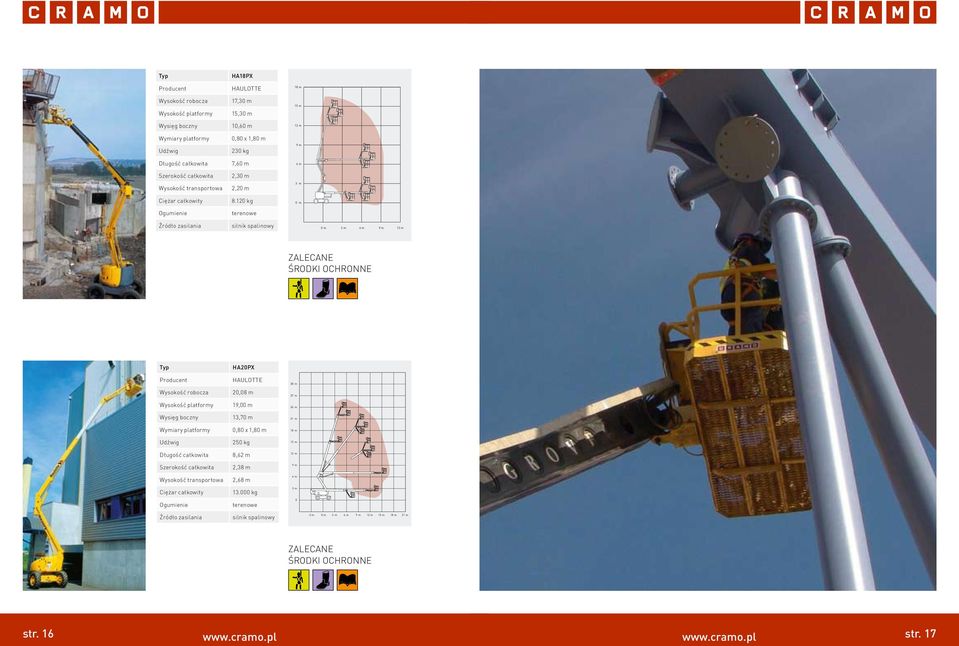

9 HA18PX Haulotte 17,3 15,3 10,6 0,80 x 1,8 230 kg 7,6 2,3 2, kg HA20PX Haulotte 20,08 m 19,0 13,7 0,80 x 1,8 250 kg 8,62 m 2,38 m 2,68 m kg 3 27 m 24 m 21 m 0-21 m str. 16 str. 17

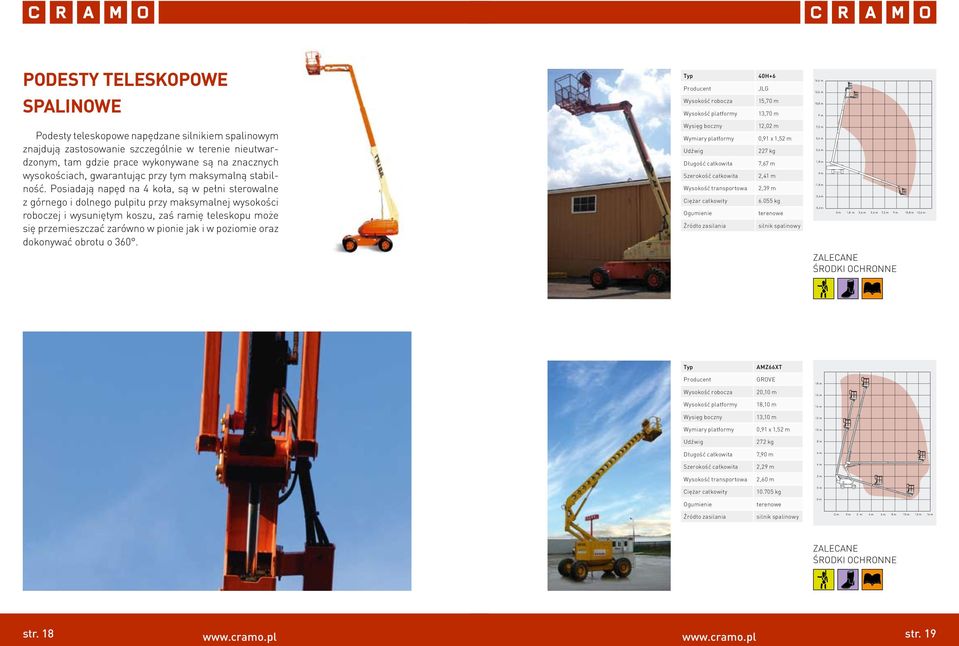

10 podesty teleskopowe spalinowe 40H+6 JLG 15,7 13,7 14,4 m 12, 10,8 m Podesty teleskopowe napędzane silnikiem spalinowym znajdują zastosowanie szczególnie w terenie nieutwardzonym, tam gdzie prace wykonywane są na znacznych wysokościach, gwarantując przy tym maksymalną stabilność. Posiadają napęd na 4 koła, są w pełni sterowalne z górnego i dolnego pulpitu przy maksymalnej wysokości roboczej i wysuniętym koszu, zaś ramię teleskopu może się przemieszczać zarówno w pionie jak i w poziomie oraz dokonywać obrotu o ,02 m 0,91 x 1,52 m 227 kg 7,67 m 2,41 m 2, kg 7,2 m 5,4 m 3, 1,8 m -1,8 m -3, -5,4 m 1,8 m 3, 5,4 m 7,2 m 10,8 m 12, AMZ66XT Grove 20,1 1 18,1 14 m 13,1 0,91 x 1,52 m kg 8 m 7,9 2,2 4 m 2,6 2 m kg -2 m -2 m 2 m 4 m 8 m 1 14 m str. 18 str. 19

11 600A 600AJ 80HX+6 27 m JLG JLG m JLG 24 m robocza platformy 20,2 20,2 18,2 18, m 28,21 m 26,21 m 23,44 m 21 m 12,07 m 12, ,91 x 1,8 Wymiary platformy 0,91 x 1,8 0,91 x 1,8 230 kg 230 kg Długość całkowita Szerokość całkowita transportowa 8,05 m 8,82 m 2,44 m 2,44 m 2,5 2, kg kg 9.14 m m m m 3.05 m m m 230 kg 11,2 2,5 2,92 m kg m 24 m H25TPX Haulotte 27 m 24 m TL2400 Liftlux 3 27 m 25,3 21 m 29,9 24 m 23,3 27,9 21 m 16,9 16, 0,80 x 1,8 1,00 x 2,0 230 kg 250 kg 13,1 10,82 m 2,48 m 2,55 m 3,0 0 2, kg kg m m str. 20 str. 21

12 MZ116D 3 Grove 3 35,4 3 33,4 27 m 21,5 24 m 0,92 x 1,5 230 kg 21 m 14, 3,6 2, kg - 21 m 24 m str. 22 str. 23

13 podesty teleskopowe (zamontowane na przyczepie) Podesty teleskopowe montowane na przyczepie znajdują zastosowanie zarówno w pomieszczeniach zamkniętych jak i w terenie zewnętrznym. Ich podstawowym atutem jest niewielki ciężar własny urządzenia przy dużym zasięgu pracy. Podest ważący niewiele ponad 3 tony, umoliwia pracę na wysokości 25 metrów. Istotną jest również możliwość pracy ciągłej, dzięki zasilaniu z sieci 230V. DL25 Denka 25,0 23,0 12,0 0,90 x 1,4 200 kg 8,1 1,72 m 2,14 m kg pompowane 25 m 24 m 2 22 m 21 m m 1 14 m 1 11 m 1 8 m 7 m 5 m 4 m 2 m 1 m akumulator -2m -1m 0m 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m str. 24 str. 25
