1 Instrukcja obsługi

2 Spis treści WSTĘP...4 SPECYFIKACJA TECHNICZNA...5 ZAWARTOŚĆ ZESTAWU OBSŁUGA URZĄDZENIA WŁĄCZANIE NAWIGACJI WYŁĄCZANIE NAWIGACJI KONTROLKA ZASILANIA OBSŁUGA I OPROGRAMOWANIE MENU GŁÓWNE PROGRAM NAWIGACYJNY ODTWARZACZ MUZYKI ODTWARZACZ FILMÓW CZYTNIK DOKUMENTÓW E-BOOK PRZEGLĄDARKA ZDJĘĆ USTAWIENIA USTAWIENIA GPS USTAWIENIA INTERFEJSU UŻYTKOWNIKA USTAWIENIA SYSTEMOWE

3 OstrzeŜenia Ze względów bezpieczeństwa, przed pierwszym uruchomieniem urządzenia zapoznaj się i stosuj do zaleceń zawartych w poniŝszej instrukcji. Ze względów bezpieczeństwa nie naleŝy manipulować przy urządzeniu podczas jazdy. Przy pierwszym uruchomieniu oraz po długim nieuŝywaniu urządzenia ustalenie prawidłowej pozycji GPS moŝe zająć dłuŝszą chwilę (kilka minut). NaleŜy przechowywać urządzenie z dala od wody i wilgoci. Nie naleŝy podłączać zasilacza samochodowego przed uruchomieniem silnika. Po wyłączeniu silnika upewnij się, Ŝe zasilacz został odłączony. Aby zapewnić prawidłowe działanie urządzenia, naleŝy uŝywać go w odpowiedniej temperaturze (od 0 C do 60 C). NaleŜy unikać naraŝania urządzenia na wstrząsy oraz kładzenia na nim cięŝkich przedmiotów. Komunikaty głosowe oraz wskazania trasy na mapie mogą róŝnić się od rzeczywistych warunków drogowych. NaleŜy zawsze stosować się do obowiązujących przepisów drogowych. NaleŜy przechowywać urządzenie z dala od słońca oraz wysokich temperatur, zwłaszcza latem nie pozostawiać go w nagrzanym samochodzie. NaleŜy chronić urządzenie przed brudem, kurzem oraz przed dostaniem się do wnętrza obudowy innych przedmiotów W Ŝadnym wypadku nie naleŝy samodzielnie rozbierać, naprawiać lub wymieniać podzespołów w urządzeniu. Jakakolwiek ingerencja ze strony uŝytkownika grozi utratą gwarancji. 3

4 Wstęp Dziękujemy za zakup naszego urządzenia. Trzymasz w ręku zaawansowany system nawigacyjny z elementami multimedialnymi. Sposób jego uŝytkowania zaleŝy od indywidualnych potrzeb i preferencji uŝytkownika. Mamy nadzieję, Ŝe spełni ono Twoje oczekiwania. Do głównych zalet naszego systemu nawigacyjnego moŝna zaliczyć: wysoką moc obliczeniową przy niskim poborze mocy; komfortowy i łatwy w uŝyciu interfejs uŝytkownika; zarządzanie energią, które maksymalnie wydłuŝa czas pracy na baterii; moŝliwość komunikacji z komputerem PC poprzez interfejs USB; wysokiej dokładności odbiornik GPS, dzięki któremu korzystanie z nawigacji staje się jeszcze przyjemniejsze zarówno podczas jazdy samochodem, rowerem jak i w trakcie pieszych wędrówek. 4

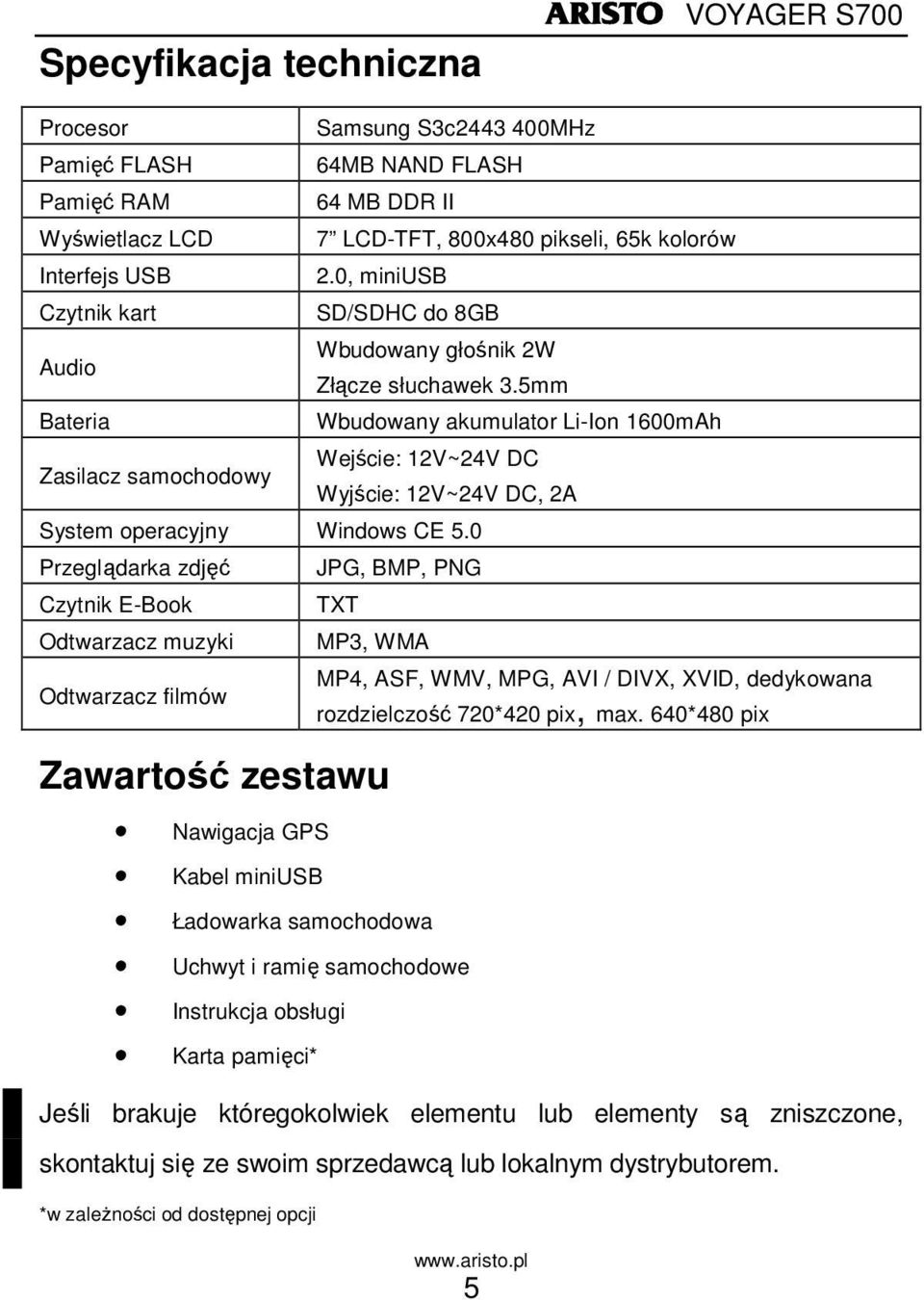

5 Specyfikacja techniczna VOYAGER S700 Procesor Pamięć FLASH Pamięć RAM Wyświetlacz LCD Interfejs USB Czytnik kart Audio Bateria Zasilacz samochodowy Samsung S3c MHz 64MB NAND FLASH 64 MB DDR II 7 LCD-TFT, 800x480 pikseli, 65k kolorów 2.0, miniusb SD/SDHC do 8GB Wbudowany głośnik 2W Złącze słuchawek 3.5mm Wbudowany akumulator Li-Ion 1600mAh Wejście: 12V~24V DC Wyjście: 12V~24V DC, 2A System operacyjny Windows CE 5.0 Przeglądarka zdjęć Czytnik E-Book Odtwarzacz muzyki Odtwarzacz filmów JPG, BMP, PNG TXT MP3, WMA Zawartość zestawu Nawigacja GPS Kabel miniusb Ładowarka samochodowa Uchwyt i ramię samochodowe Instrukcja obsługi Karta pamięci* MP4, ASF, WMV, MPG, AVI / DIVX, XVID, dedykowana rozdzielczość 720*420 pix, max. 640*480 pix Jeśli brakuje któregokolwiek elementu lub elementy są zniszczone, skontaktuj się ze swoim sprzedawcą lub lokalnym dystrybutorem. *w zaleŝności od dostępnej opcji 5

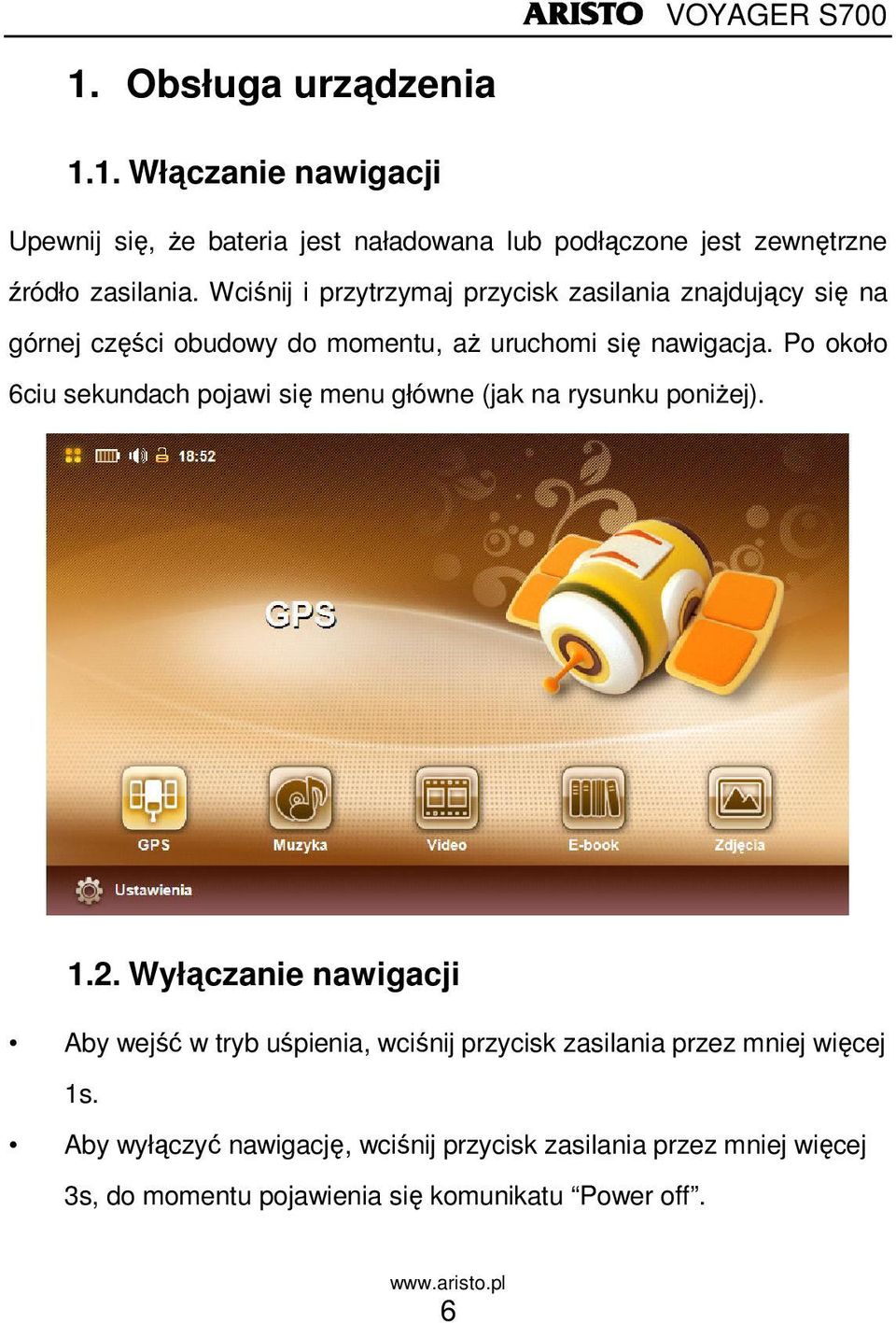

6 1. Obsługa urządzenia 1.1. Włączanie nawigacji Upewnij się, Ŝe bateria jest naładowana lub podłączone jest zewnętrzne źródło zasilania. Wciśnij i przytrzymaj przycisk zasilania znajdujący się na górnej części obudowy do momentu, aŝ uruchomi się nawigacja. Po około 6ciu sekundach pojawi się menu główne (jak na rysunku poniŝej) Wyłączanie nawigacji Aby wejść w tryb uśpienia, wciśnij przycisk zasilania przez mniej więcej 1s. Aby wyłączyć nawigację, wciśnij przycisk zasilania przez mniej więcej 3s, do momentu pojawienia się komunikatu Power off. 6

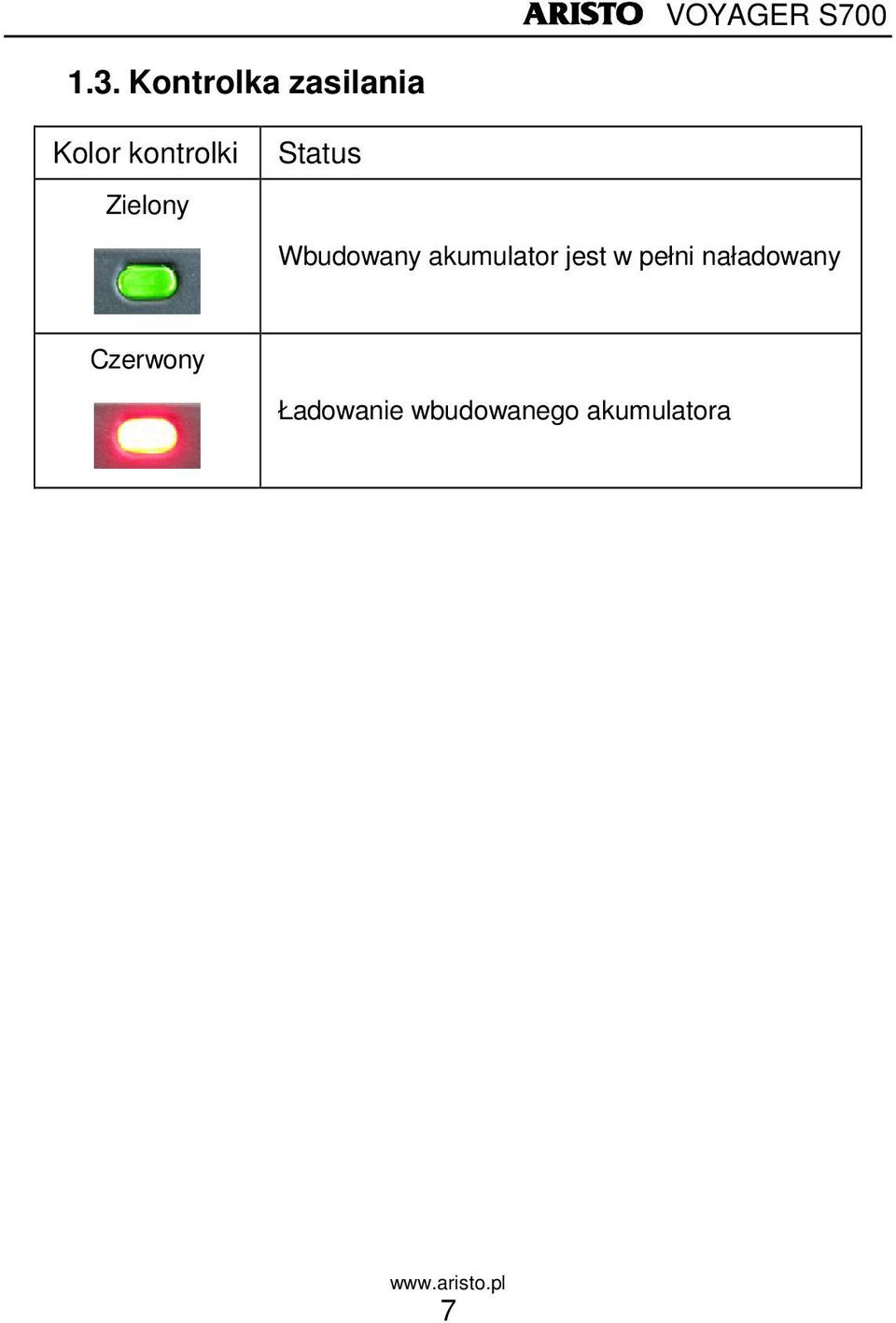

7 1.3. Kontrolka zasilania Kolor kontrolki Zielony Status Wbudowany akumulator jest w pełni naładowany Czerwony Ładowanie wbudowanego akumulatora 7

8 2. Obsługa i oprogramowanie 2.1. Menu główne GPS Uruchamia program nawigacyjny Muzyka Uruchamia odtwarzacz muzyki Video Uruchamia odtwarzacz filmów E-Book Uruchamia przeglądarkę plików tekstowych Zdjęcia Uruchamia przeglądarkę zdjęć Ustawienia Przechodzi do menu ustawień nawigacji 8

9 2.2. Program nawigacyjny Aby uruchomić program nawigacyjny kliknij w odpowiednią ikonę znajdującą się w menu głównym nawigacji. Uruchamianie programu moŝe trwać od kilku do kilkudziesięciu sekund. W zaleŝności od dostępnej opcji, do zestawu mogą zostać dołączane programy nawigacyjne róŝnych producentów. Dokładną instrukcję obsługi programu nawigacyjnego moŝna znaleźć na stronie internetowej jego producenta Odtwarzacz muzyki Odtwarzacz muzyki obsługuje pliki w formacie mp3 i wma. Utwory mogą być odtwarzane w jednym z dwóch trybów: - ciągłe odtwarzanie listy utworów, - losowe odtwarzanie listy utworów. W celu uruchomienia odtwarzacza muzyki kliknij w odpowiednią ikonę znajdującą się w menu głównym. 9

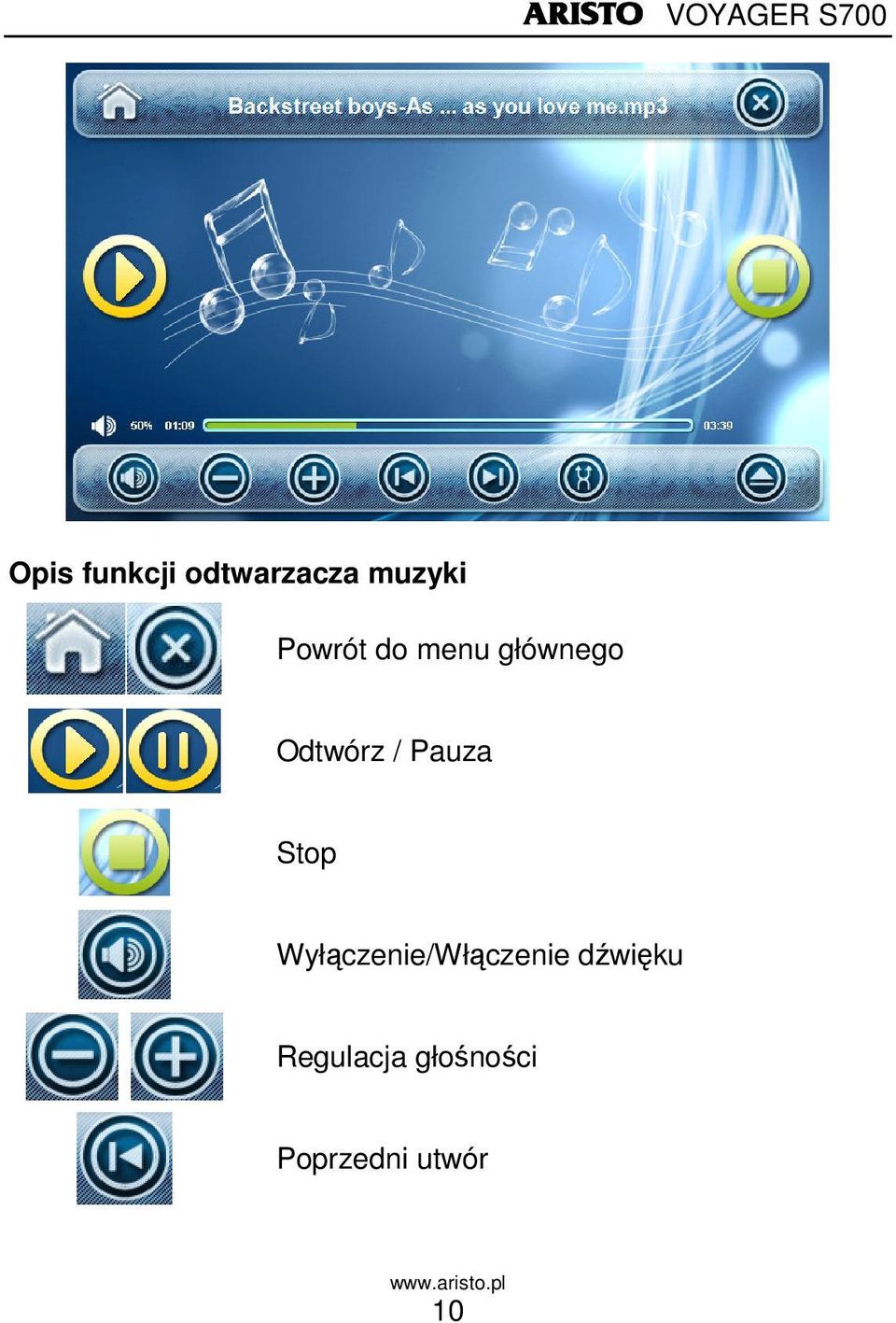

10 Opis funkcji odtwarzacza muzyki Powrót do menu głównego Odtwórz / Pauza Stop Wyłączenie/Włączenie dźwięku Regulacja głośności Poprzedni utwór 10

11 Następny utwór Wybór trybu odtwarzania: losowe odtwarzanie listy, ciągłe odtwarzanie listy utworów Wejście do Managera plików odtwarzacza muzyki MenadŜer plików odtwarzacza muzyki 11

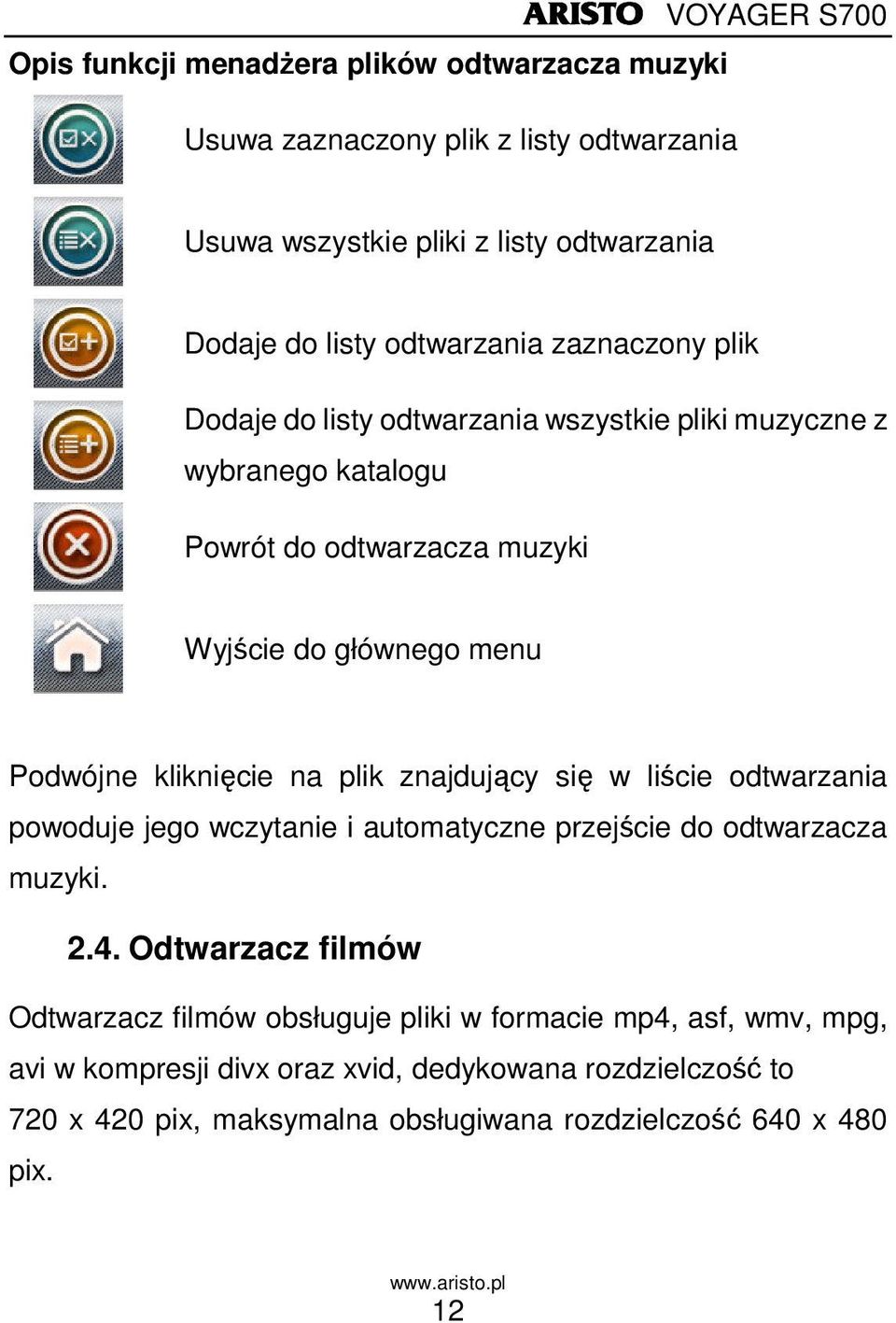

12 Opis funkcji menadŝera plików odtwarzacza muzyki Usuwa zaznaczony plik z listy odtwarzania VOYAGER S700 Usuwa wszystkie pliki z listy odtwarzania Dodaje do listy odtwarzania zaznaczony plik Dodaje do listy odtwarzania wszystkie pliki muzyczne z wybranego katalogu Powrót do odtwarzacza muzyki Wyjście do głównego menu Podwójne kliknięcie na plik znajdujący się w liście odtwarzania powoduje jego wczytanie i automatyczne przejście do odtwarzacza muzyki Odtwarzacz filmów Odtwarzacz filmów obsługuje pliki w formacie mp4, asf, wmv, mpg, avi w kompresji divx oraz xvid, dedykowana rozdzielczość to 720 x 420 pix, maksymalna obsługiwana rozdzielczość 640 x 480 pix. 12

13 W celu uruchomienia odtwarzacza filmow kliknij w odpowiednią ikonę znajdującą się w menu głównym. Opis funkcji odtwarzacza filmów Powrót do menu głównego Odtwórz / Pauza Stop Wyłączenie/Włączenie dźwięku Regulacja głośności 13

14 Poprzedni film Następny film Tryb pełnoekranowy Wejście do Managera plików odtwarzacza filmów MenadŜer plików odtwarzacza filmów 14

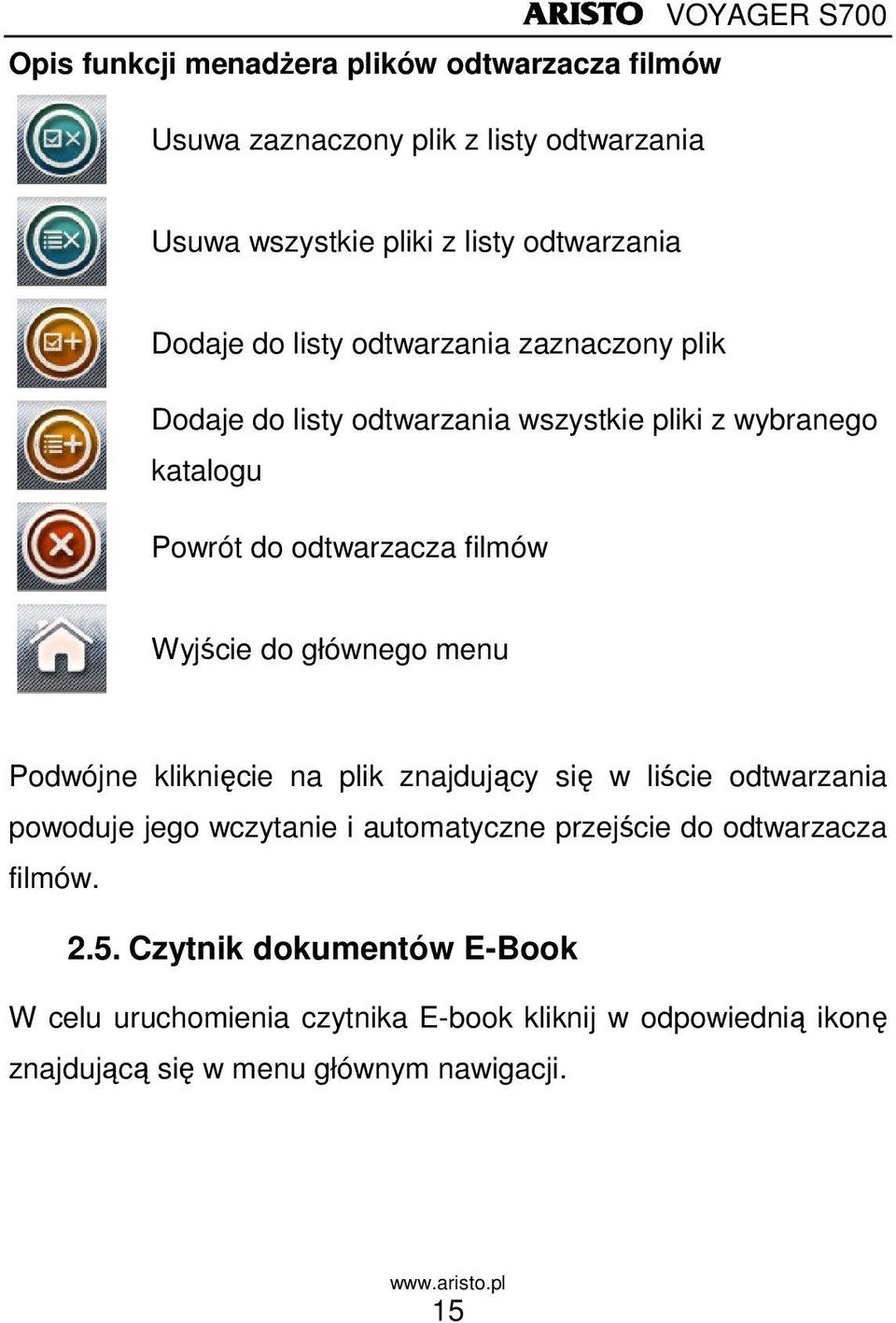

15 Opis funkcji menadŝera plików odtwarzacza filmów Usuwa zaznaczony plik z listy odtwarzania VOYAGER S700 Usuwa wszystkie pliki z listy odtwarzania Dodaje do listy odtwarzania zaznaczony plik Dodaje do listy odtwarzania wszystkie pliki z wybranego katalogu Powrót do odtwarzacza filmów Wyjście do głównego menu Podwójne kliknięcie na plik znajdujący się w liście odtwarzania powoduje jego wczytanie i automatyczne przejście do odtwarzacza filmów Czytnik dokumentów E-Book W celu uruchomienia czytnika E-book kliknij w odpowiednią ikonę znajdującą się w menu głównym nawigacji. 15

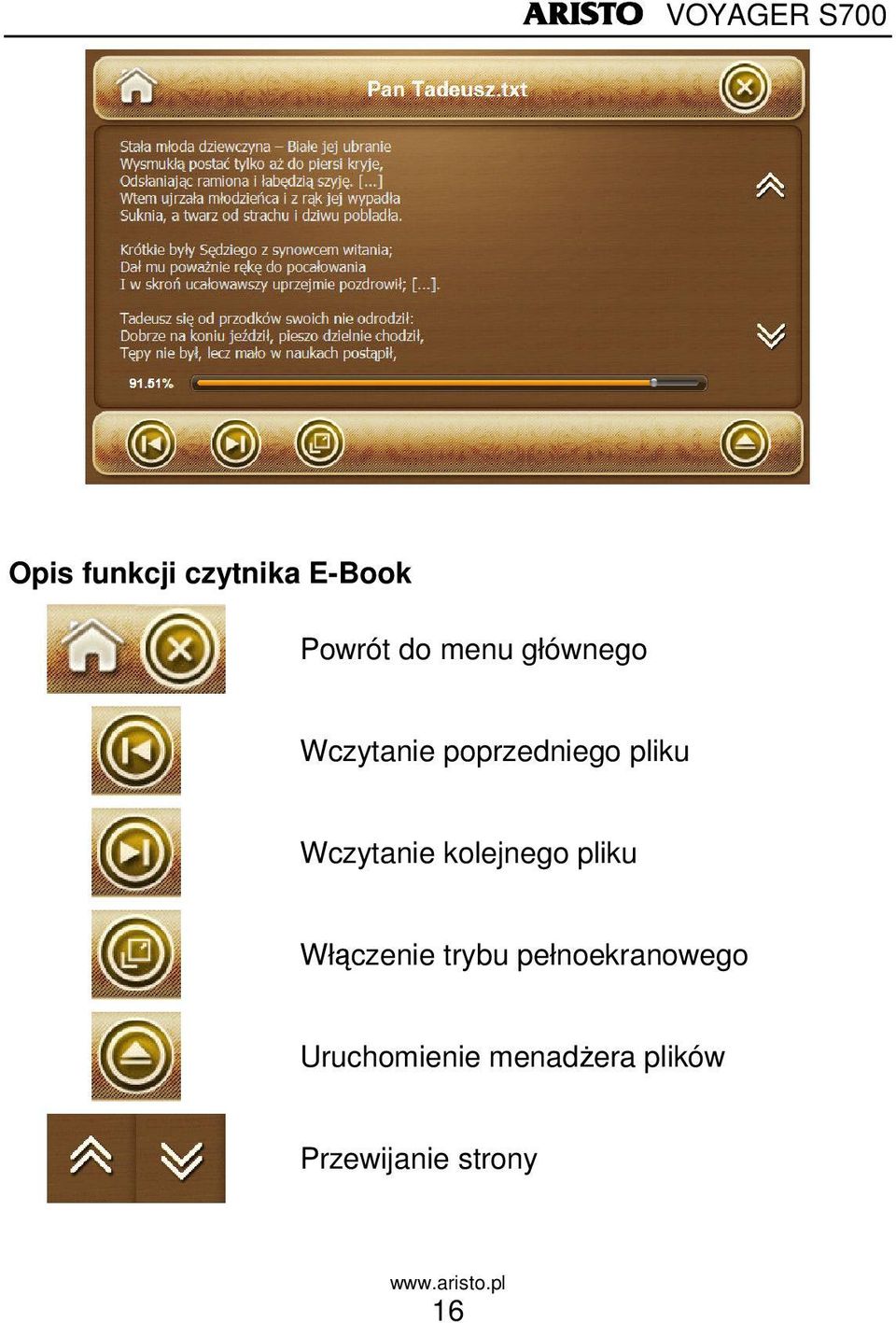

16 Opis funkcji czytnika E-Book Powrót do menu głównego Wczytanie poprzedniego pliku Wczytanie kolejnego pliku Włączenie trybu pełnoekranowego Uruchomienie menadŝera plików Przewijanie strony 16

17 MenadŜer plików czytnika E-Book VOYAGER S700 Opis funkcji menadŝera plików czytnika E-Book Usuwa zaznaczony plik z listy przeglądania Usuwa wszystkie pliki z listy przeglądania Dodaje do listy przeglądania zaznaczony plik tekstowy Dodaje do listy przeglądania wszystkie pliki tekstowe z wybranego katalogu Powrót do przeglądarki dokumentów Wyjście do głównego menu 17

18 Podwójne kliknięcie na plik znajdujący się w liście przeglądania powoduje jego wczytanie i automatyczne przejście do czytnika E-Book Przeglądarka zdjęć W celu uruchomienia przeglądarki zdjęć kliknij w odpowiednią ikonę znajdującą się w menu głównym nawigacji. Opis funkcji przeglądarki zdjęć Powrót do menu głównego Wczytanie poprzedniego zdjęcia Wczytanie kolejnego zdjęcia 18

19 Zmniejszenie wyświetlanego obrazu VOYAGER S700 Powiększenie wyświetlanego obrazu Obrót zdjęcia Włączenie trybu automatycznego przeglądania (tzw. slideshow) Włączenie trybu pełnoekranowego Uruchomienie menadŝera plików MenadŜer plików przeglądarki zdjęć 19

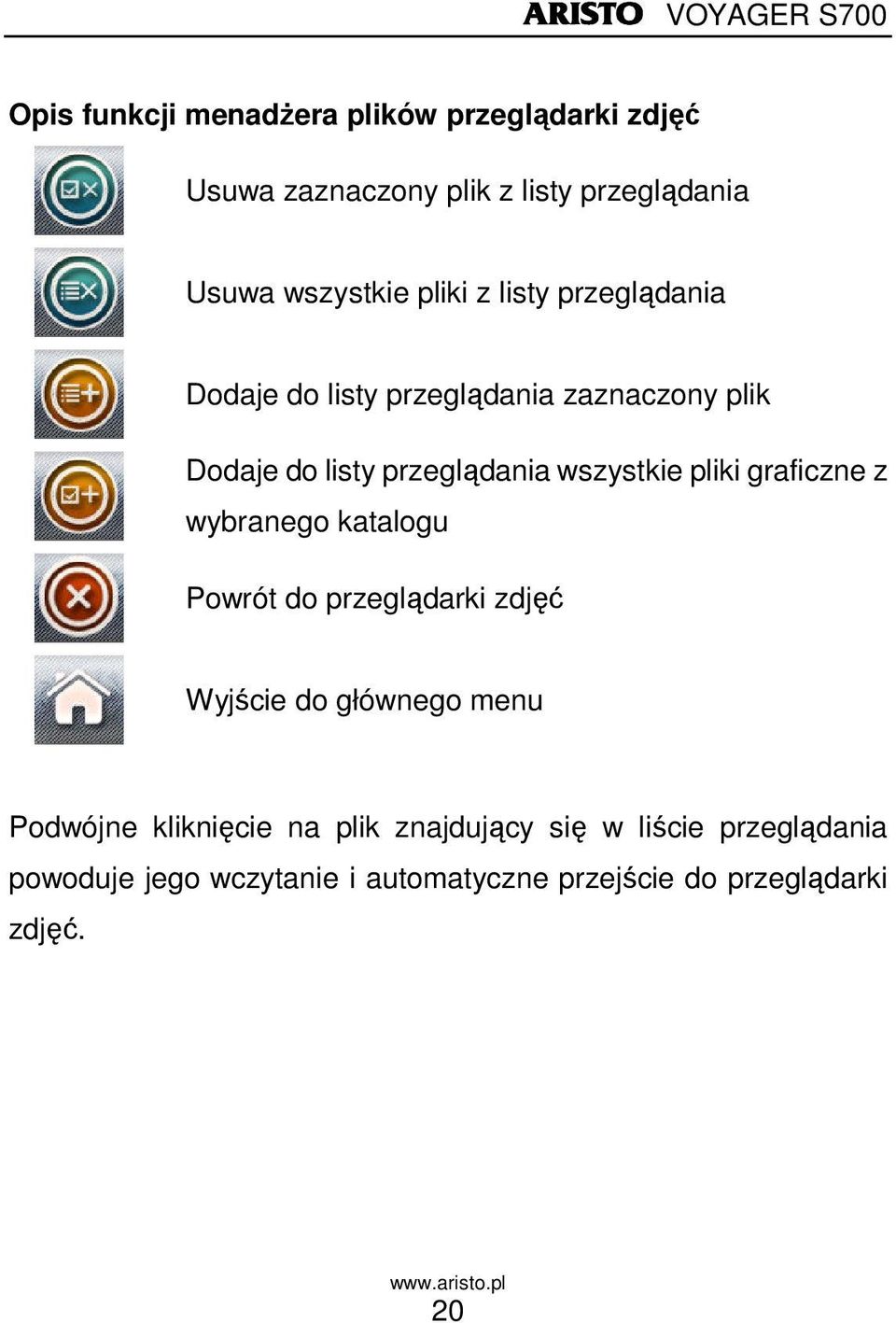

20 Opis funkcji menadŝera plików przeglądarki zdjęć Usuwa zaznaczony plik z listy przeglądania Usuwa wszystkie pliki z listy przeglądania Dodaje do listy przeglądania zaznaczony plik Dodaje do listy przeglądania wszystkie pliki graficzne z wybranego katalogu Powrót do przeglądarki zdjęć Wyjście do głównego menu Podwójne kliknięcie na plik znajdujący się w liście przeglądania powoduje jego wczytanie i automatyczne przejście do przeglądarki zdjęć. 20

21 3. Ustawienia W celu przejścia do ustawień nawigacji kliknij w odpowiednią ikonę znajdującą się w menu głównym nawigacji Ustawienia GPS Ustawienie ścieŝki do pliku nawigacji Opcja ta słuŝy do ustawienia ścieŝki do pliku uruchomieniowego programu nawigacji. Aby zmienić aktualne ustawienia kliknij w ikonę poniŝej.. Twoim oczom ukaŝe się menadŝer plików jak na rysunku 21

22 Wybierz odpowiedni plik, dodaj go do listy klikając w ikonę a następnie zaakceptuj wybór klikając w ikonę. Przykładowo, dla programu AutoMapa ścieŝka powinna wyglądać następująco: \Storage Card\AutoMapa EU\AutoMapa EU.exe 22

23 Monitor GPS Monitor GPS słuŝy do monitorowania aktualnej pozycji uŝytkownika bez konieczności uruchamiania programu nawigacyjnego. Wyświetlane są takie informacje jak długość geograficzna, szerokość geograficzna, wysokość nad poziomem morza i aktualny czas. Ponad to moŝliwy jest odczyt mocy sygnału kaŝdej z satelit. Wciśnięcie przycisku powoduje wymazanie z pamięci aktualnej pozycji i ponowne jej ustalenie. 23

24 3.2. Ustawienia interfejsu uŝytkownika Podświetlanie wyświetlacza UmoŜliwia ustawienie intensywności podświetlania wyświetlacza LCD. MoŜliwe jest równieŝ włączenie automatycznego wygaszania ekranu po ustalonym czasie. Opcja ta jest przydatna gdy wymagane jest oszczędzanie energii w trakcie długiej pracy na baterii. 24

25 Ustawienia głośności Pozwala regulować głośność komunikatów i dźwięków systemowych. MoŜliwe jest równieŝ ustawienie głośności dźwięku kliknięcia w ekran dotykowy. 25

26 3.3. Ustawienia systemowe VOYAGER S700 Ustawienia daty i czasu Ustawienia języka interfejsu uŝytkownika 26

27 Ustawienia systemowe VOYAGER S700 Kalibracja ekranu dotykowego 27

28 Aby wykonać kalibrację postępuj zgodnie z poniŝszymi punktami: precyzyjnie i ostroŝnie dotknij rysikiem w sam środek znacznika powtórz wcześniejszą operację dla kolejnych połoŝeń znacznika; jeśli kalibracja przejdzie pomyślnie zostanie wyświetlony napis OK dotknięcie w dowolne miejsce ekranu spowoduje zapisanie ustawień i powrót do ustawień systemowych; w przypadku gdy kalibracja nie została wykonana poprawnie, znacznik powróci na środek ekranu i konieczne jest powtórzenie kalibracji od początku. Aktualizacja oprogramowania Dzięki tej opcji moŝliwa jest aktualizacja oprogramowania nawigacji. Przed dokonaniem aktualizacji zapoznaj się z instrukcją dostarczoną razem z pakietem aktualizacyjnym. 28

29 WARUNKI GWARANCJI NAWIGACJA ARISTO VOYAGER GWARANCJA 1. Firma COMES SA z siedzibą we Wrocławiu przy ul. Kościerzyńskiej 10 (zwana dalej Gwarantem), gwarantuje wysoką jakość i niezawodność urządzeń do nawigacji satelitarnej ARISTO VOYAGER (zwanych dalej urządzeniami). 2. Gwarancja zostaje udzielona na okres: dla urządzeń (z wyjątkiem akumulatorów, matrycy LCD i akcesoriów) - 24 miesiące od daty sprzedaŝy, dla matrycy LCD 12 miesięcy od daty sprzedaŝy urządzenia, dla materiałów eksploatacyjnych (akumulatorów) zamontowanych w urządzeniu 6 miesięcy od daty sprzedaŝy urządzenia, dla akcesoriów dołączonych do urządzenia (np. kable, karty pamięci, słuchawki itp.) 3 miesiące od daty sprzedaŝy. 3. Gwarant odpowiada wyłącznie za wady powstałe z przyczyn tkwiących w sprzedanym towarze, natomiast gwarancją nie są objęte wady powstałe z innych przyczyn, a w szczególności: w wyniku nieprawidłowego uŝytkowania (niezgodnego z załączoną dokumentacją oraz z przeznaczeniem towaru); nieprawidłowej instalacji, aktualizacji i rekonfiguracji lub ingerencji w oprogramowanie oraz sprzęt; nieprawidłowej konserwacji, przechowywania i transportu; wszelkich przyczyn zewnętrznych takich jak uszkodzenia mechaniczne (pęknięcia itp.), chemiczne (np. wylanie elektrolitu baterii w urządzeniu) i in. spowodowane pracą urządzenia w nieodpowiednich warunkach np. w zanieczyszczonym środowisku (kurz, pył itp.), w pomieszczeniach o wysokiej wilgotności powietrza, nieodpowiednich temperaturach zewnętrznych itp; uszkodzeń wynikłych ze zdarzeń losowych (poŝar, powódź itp.); wad wyświetlacza nie przekraczających 5 błędnych pikseli (białych, czarnych, tzw. subpikseli). 4. Nabywca traci uprawnienia z tytułu gwarancji na produkt w przypadku stwierdzenia: naruszenia plomb gwarancyjnych lub innych śladów ingerencji osób nieuprawnionych jakichkolwiek prób napraw dokonywanych przez osoby nieuprawnione (za uprawnione. Gwarant uznaje wyłącznie punkty serwisowe wskazane w dokumencie gwarancyjnym). 5. Niniejsza Gwarancja nie obejmuje oprogramowania zainstalowanego na urządzeniu. 6. Serwis gwarancyjny realizowany jest wyłącznie przez Centrum Serwisowe Notebooków ORIKA Sp. z o.o. (w skrócie CSN ORIKA), ul. Kościerzyńska 10, Wrocław; orika@orika.pl; tel ; faks Serwis gwarancyjny urządzenia wykonywany jest na zasadzie door-to-door, przy czym koszty transportu pokrywane są przez CSN ORIKA. 8. Koszty nieuzasadnionego zgłoszenia urządzeń do naprawy ponosi UŜytkownik (koszty diagnozy wynoszą minimum 60 zł z VAT). W takim przypadku Urządzenie odsyłane jest do Zgłaszającego na jego koszt. 9. W przypadku stwierdzenia wady lub uszkodzenia urządzenia, wypełnić naleŝy dokument Formularz Zgłoszenia Serwisowego celem uzyskania obowiązkowego numeru Autoryzacji Serwisowej - zwanego dalej numerem RMA. Dokument Formularz Zgłoszenia Serwisowego dostępny jest na stronie lub zostanie przesłany na podany przez uŝytkownika numer faksu. 29

30 GWARANCJA 10. KaŜde zgłoszenie będzie wstępnie diagnozowane i po ewentualnym stwierdzeniu konieczności przesłania urządzenia do CSN ORIKA nadawany będzie indywidualny numer RMA. Po jego otrzymaniu naleŝy skontaktować się z kurierem firmy spedycyjnej (wskazanej na Formularzu Zgłoszenia Serwisowego ) i przesłać, na koszt odbiorcy, urządzenie do CSN ORIKA lub dostarczyć je osobiście. KaŜda przesyłka musi być wyraźnie oznaczona numerem RMA. Uwaga: Przesyłki nieoznaczone numerem RMA lub przesłane inną firmą spedycyjną niŝ podana na Formularzu Zgłoszenia Serwisowego nie będą przyjmowane przez CSN ORIKA i będą zwracane do nadawcy na jego koszt. 11. Sprzęt musi być dostarczony w stanie kompletnym, bez wyposaŝenia dodatkowego (nośników oprogramowania, dokumentacji, itp.), w oryginalnym opakowaniu wraz ze szczegółowym opisem problemu technicznego, kartą gwarancyjną oraz kopią dowodu zakupu. Brak karty gwarancyjnej lub dowodu zakupu urządzenia skutkować będzie odmową wykonania naprawy gwarancyjnej, a koszty przesłania urządzenia do serwisu i z serwisu oraz naprawy (po poprzednim pisemnym uzgodnieniu) pokrywa Zgłaszający. Uwaga: w razie braku opakowania fabrycznego ryzyko uszkodzenia w transporcie w obie strony ponosi Zgłaszający. 12. Usterki sprzętu ujawnione w okresie gwarancji usuwane będą w najkrótszym moŝliwym terminie. 13. Okres gwarancji na podzespół, który naprawiono bądź wymieniono w ramach niniejszej gwarancji będzie podlegał wliczeniu do oryginalnego okresu gwarancji sprzętu, lub będzie wynosił trzy miesiące, w zaleŝności od tego, który okres jest dłuŝszy.* Wszystkie uszkodzone podzespoły wymienione w ramach gwarancji stają się własnością Gwaranta. 14. Gwarancja nie obejmuje problemów współpracy urządzeń z urządzeniami i oprogramowaniem innych producentów i dostawców. Gwarant nie ponosi Ŝadnej odpowiedzialności za przydatność urządzenia i jego oprogramowania do konkretnych celów oraz za następstwa ich wyboru i uŝytkowania. UŜytkownik winien zapoznać się z aktualnym stanem technologii GPS i jej ograniczeniami oraz aktualnym stanem map. Gwarant nie ponosi odpowiedzialności zwłaszcza za szczegółowość i precyzję map. 15. Gwarant nie ponosi odpowiedzialności za utratę zysków lub jakiekolwiek straty powstałe w konsekwencji utraty danych lub utraty oprogramowania będących wynikiem uszkodzenia urządzeń. 16. Niniejsza gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej. 17. Ewentualne spory dotyczące świadczeń gwarancyjnych będzie rozstrzygać Sąd właściwy dla siedziby Gwaranta. Zapoznałem się i akceptuję warunki gwarancji... czytelny podpis klienta UWAGA: Bez podpisu klienta karta gwarancyjna jest niewaŝna. Zagubienie, zniszczenie, zatarcia karty gwarancyjnej oraz wpisy dokonane przez nieautoryzowane osoby powodują utratę gwarancji. 30

31 GWARANCJA REJESTRACJA NAPRAW data przyjęcia data wydania opis naprawy podpis i pieczęć serwisu 31

32 GWARANCJA KARTA GWARANCYJNA ARISTO VOYAGER S700 numer seryjny urządzenia sprzedawca (pieczęć) data sprzedaŝy odbiorca DZIĘKUJEMY ZA WYBÓR PRZENOŚNEGO SYSTEMU NAWIGACJI SATELITARNEJ ARISTO Karta gwarancyjna musi być poprawnie wypełniona. Gwarancja waŝna jest łącznie z dowodem zakupu. Jakiekolwiek zmiany, wytarcia lub zamazania tej strony powodują uniewaŝnienie gwarancji 32
