1 LIVING ENVIRONMENT SYSTEMS Mr. Slim Power Inverter z nowym czynnikiem chłodniczym R32 Rozwiązania klimatyzacyjne dla obiektów handlowych, biur, gastronomii i pomieszczeń technicznych Uzupełnienie aktualnej oferty klimatyzacji i wentylacji Uzupełnienie aktualnej oferty klimatyzacji i wentylacji

2 Odkrywanie nowych możliwości On-line, off-line i interaktywnie jest wiele sposobów dotarcia zawsze i wszędzie do potrzebnych informacji. Aktualne informacje od Mitsubishi Electric są już dostępne także w formie cyfrowej w aplikacji mydocs. Aplikacja mydocs działa na smartfonie, tablecie i komputerze biurowym. Pobierz informacje o produktach w aplikacji mydocs:

3 O KATALOGU Informacje ogólne dotyczące niniejszego katalogu Wymagania ulegają zmianie, a wraz z nimi również oczekiwania wobec produktów. Chcąc już dzisiaj i w przyszłości oferować jak najlepsze rozwiązania, nieustannie projektujemy i ulepszamy nasze produkty. Wszystkie zawarte w niniejszej publikacji opisy, ilustracje, rysunki i specyfikacje odnoszą się tylko do danych ogólnych i nie mogą stanowić przedmiotu umów. Przedsiębiorstwo zastrzega sobie prawo, aby w dowolnym momencie i bez powiadomienia lub publicznego podania do wiadomości zmienić ceny lub dane techniczne albo wycofać z programu opisane urządzenia lub zastąpić je innymi. Dostawa wszystkich artykułów podlega ogólnym warunkom sprzedaży Mitsubishi Electric Europe B.V., które mogą zostać przesłane na żądanie. Wszystkie ceny podane zostały w Euro. Do cen należy doliczyć podatek VAT. Niniejszy cennik nie stanowi oferty w rozumieniu przepisów prawa. Kolorystyka wszystkich ilustracji nie jest wiążąca, ponieważ nie jest możliwe wierne oddanie kolorów w druku. Mr. Slim / 03

4 ZALETY Cztery cechy nowego Power Inverter (R32) Zawsze dobry wybór Ze względu na wysoką niezawodność działania i niskie zużycie energii urządzenia klimatyzacyjne Mr. Slim znakomicie sprawdzają się w średniej wielkości pomieszczeniach obiektów użytkowo-technicznych. Zależnie od zakresu zastosowania mogą być montowane jako rozwiązanie Single Split lub Multi Split z trybem pracy symultanicznej dwóch, trzech lub czterech urządzeń wewnętrznych. Liczne zalety użytkowe dzięki czynnikowi chłodniczemu R32: wyższa efektywność energetyczna mniejsza o 20 % ilość czynnika chłodniczego wyższa wydajność w trybie ogrzewania znacznie mniejszy ślad ekologiczny CO 2 w całym cyklu życia produktu Cechy szczególne: wysoka niezawodność działania przy niskim zużyciu energii większe długości instalacji niż w przypadku inwerterów R4A Power Inverter utrzymanie znamionowej mocy grzewczej do 3 C zewnętrzne ciśnienie statyczne 30 Pa (jako opcja) Porównanie potencjału tworzenia efektu cieplarnianego (GWP) GWP ca. 1 / 3 * R4A 75 R32 * Źródło: Czwarty Raport IPCC, potencjał tworzenia efektu cieplarnianego (GWP) w ciągu 0 lat. W porównaniu: 2088 (R4A) w stosunku do 75 (R32). Wyższa efektywność energetyczna Wprowadzenie nowego czynnika chłodniczego R32 zwiększa efektywność energetyczną. W całym zakresie zapotrzebowania na moc uzyskuje się ocenę powyżej 7,0. Dzięki wprowadzeniu nowego czynnika chłodniczego R32 zmniejsza się zużycie energii, a co za tym idzie koszty. SEER,1 7,4 7,5,9 7,,7 7,2 7,4 7, 7,2 7,7 7,0 7,5 kwh V 50V 0V 71V 0V 0Y 35V 50V 0V 71V 0V 0Y SEER, R4A, PUHZ-ZRP SEER, R32, PUZ-ZM Zużycie energii w trybie chłodzenia, R4A, PUHZ-ZRP Zużycie energii w trybie chłodzenia, R32, PUZ-ZM 04 / Mr. Slim

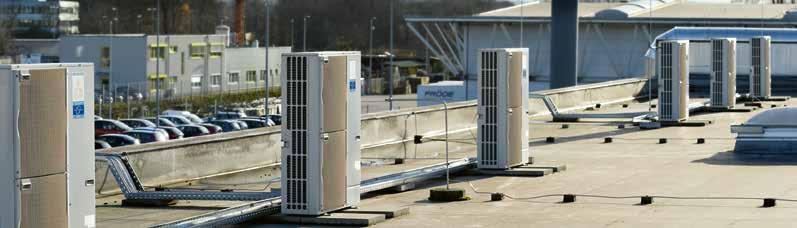

5 ZALETY Zewnętrzne ciśnienie statyczne 30 Pa Dzięki zewnętrznemu ciśnieniu statycznemu wynoszącemu 30 Pa urządzenie zewnętrzne można instalować na balkonach budynków wielopiętrowych lub w pobliżu szczelin wentylacyjnych. Do tego niezbędny jest wzmocniony silnik PAC-SJ71FM-E* dostępny w opcji. * Znamionowy poziom ciśnienia akustycznego jest wyższy przy urządzeniach z tą opcją. Silnik wentylatora dla statycznego ciśnienia zewnętrznego 30 Pa (opcjonalnie) PAC-SJ71FM-E Znamionowa moc grzewcza utrzymywana jest przy temperaturach do 3 C Znamionowa moc grzewcza jest utrzymywana również wtedy, gdy temperatura zewnętrzna spadnie do 3 C. W ten sposób również przy zimnej pogodzie jest dostatecznie ciepło. Większe długości instalacji (0 / 71 / 0 / 125 / 140) Większe długości instalacji dla indeksów mocy 0, 71, 0, 125 i 140 zapewniają większą elastyczność podczas montażu. Znamionowa moc grzewcza [kw] 1, 1,4 1,2 1,0 0,8 0, 0,4 0,2 R32, PUZ-ZM R4A, PUHZ-ZRP Różnica wysokości 30 m Urządzenie wewnętrzne Urządzenie zewnętrzne (0 / 125 / 140) Długość instalacji 0 m Długość instalacji R4A PUHZ-ZRP R32 PUZ-ZM 35 / m 50 m 0 / m 55 m 0 / 125 / m 0 m 3 C 5 C Temperatura zewnętrzna Mr. Slim / 05

6 0 / Mr. Slim

7 MOŻLIWOŚCI POŁĄCZEŃ Możliwości połączeń Tabela możliwości połączeń Urządzenie wewnętrzne Urządzenie zewnętrzne PLA-ZM**EA PKA-M**HAL / KAL PCA-M**KA PEAD-M**JA R32, PUZ-ZM R4A, PUHZ-ZRP Urz. wew. Połączenie Moc urządzenia zewnętrznego Pojedyncze Podwójne Potrójne PLA-ZM**EA 35 x 1 50 x 1 0 x 1 71 x 1 0 x x x 1 35 x 2 50 x 2 0 x 2 71 x 2 50 x 3 PKA-M**HAL / KAL 35 x 1 50 x 1 0 x 1 71 x 1 0 x 1 35 x 2 50 x 2 0 x 2 71 x 2 50 x 3 PCA-M**KA 35 x 1 50 x 1 0 x 1 71 x 1 0 x x x 1 35 x 2 50 x 2 0 x 2 71 x 2 50 x 3 PEAD-M**JA 35 x 1 50 x 1 0 x 1 71 x 1 0 x x x 1 35 x 2 50 x 2 0 x 2 71 x 2 50 x 3 Parametry chłodnicze Mr. Slim Ilość czynnika chłodniczego R32 Power Inverter Urządzenia zewnętrzne PUZ-ZM wypełnione są fabrycznie ilością czynnika wystarczającą na 30 m długości instalacji (długość w jednym kierunku). Dodatkowe ilości czynnika chłodniczego wymagane w przypadku większych długości instalacji podane są w tabeli obok. Urządzenia zewnętrzne Dodatkowa ilość czynnika chłodniczego (jeden kierunek) w kg mb instalacji chłodniczej liczone w jednym kierunku PUZ-ZM35VKA 0,15 0,3 PUZ-ZM50VKA 0,15 0,3 PUZ-ZM0VHA 0,4 0,8 0,8 PUZ-ZM71VHA 0,4 0,8 0,8 PUZ-ZM0V(Y)KA 0,4 0,8 1,2 1,8 2,8 PUZ-ZM125V(Y)KA 0,4 0,8 1,2 1,8 2,8 PUZ-ZM140V(Y)KA 0,4 0,8 1,2 1,8 2,8 Mr. Slim / 07

8 PLA PLA-ZM35 / 140EA PUZ-ZM35 / 50VKA PUZ-ZM0 / 71VHA PUZ-ZM0 / 140YKA Urządzenie kasetonowe 4-stronne Power Inverter R32 / Chłodzenie i ogrzewanie wireless wired 7 R 32 WiFi MELCloud On/Off Weekly Vertical Swing Auto Low-temperature Cooling Low-temperature Heating Fresh-air intake Rotation Back-up Drain Lift Up Multi-Split Auto Restart Refrigerant Pre-charged Status Check Certified Quality Urządzenie kasetonowe PLA-ZM z Power Inverter R32 Urządzenie wewnętrzne PLA-ZM35EA PLA-ZM50EA PLA-ZM0EA PLA-ZM71EA PLA-ZM0EA PLA-ZM125EA PLA-ZM140EA Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Chłodzenie Ogrzewanie Cena Wydajność chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Wydajność grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Jednostki wewnętrzne (EUR) Jednostki zewnętrzne (EUR) Maskownica PLP-EA (EUR) * 3, (1, 4,5) 0,71 7,5 4,1 (1, 5,2) 0,82 4,7 11~ , 2 295, 370, 5,0 (2,3 5,) 1,11 7,,0 (2,5 7,3) 1,3 4,9 11~ , 2 59, 370,,1 (2,7,5) 1,45 7,2 7,0 (2,8 8,2) 1,71 4, 1 370, 2 897, 370, 7,1 (3,3 8,1) 1,5 7, 8,0 (3,5,2) 1,82 4, , 2 998, 370, 9,5 (4,9 11,4) 2,07 7,5 11,2 (4,5 14,0) 2,0 4,8 2 0, 4 094, 370, 12,5 (5,5 14,0) 3,38 7,2 14,0 (5,0,0) 3,7 4, , 4 445, 370, 13,4 (,2 15,0) 3,72,9,0 (5,7 18,0) 4,31 4, 2 450, 5 452, 370, Urządzenie wewnętrzne PLA-ZM35EA PLA-ZM50EA PLA-ZM0EA PLA-ZM71EA PLA-ZM0EA PLA-ZM125EA PLA-ZM140EA Wydatek powietrza (m 3 / h) N / M1 / M2 / H 0 / 780 / 900 / 90 Poziom ciśnienia akustycznego (db(a)) Wymiary maskownicy (mm) S / G / W 840 (950) / 840 (950) / 258 (40) 720 / 840 / 90 / / 840 / 90 / / 1140 / 120 / / 1320 / 1500 / / 1440 / 150 / 1740 N / W 2 / / / / 3 31 / / 41 3 / (950) / 840 (950) / 258 (40) 840 (950) / 840 (950) / 258 (40) 840 (950) / 840 (950) / 298 (40) 840 (950) / 840 (950) / 298 (40) 840 (950) / 840 (950) / 298 (40) 1440 / 150 / 1740 / (950) / 840 (950) / 298 (40) Masa (z maskownicą) (kg) Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Wydatek powietrza (m 3 / h) Poziom hałasu podczas chłodzenia / grzania (db(a)) 44 / 4 44 / 4 47 / / / / / 52 Wymiary (mm) S / G / W 809 / 300 / / 300 / / 355 / / 355 / / 370 / / 370 / / 370 / 1338 Masa (kg) Parametry instalacji chłodniczej Łączna długość przewodu (m) Maks. różnica wysokości (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 Napełnienie wstępne czynnikiem chłodniczym (m) Przyłącza chłodnicze Ø (mm) fl. s Parametry instalacji elektrycznej Zasilanie (V, faza, Hz) , 1, , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Prąd pracy przy chłodzeniu / ogrzewaniu (A) 3,17 / 3,53 4,8 / 5,85 5, /,77,7 / 7,4 3,08 / 3,74 4,91 / 5,3 5,34 /,27 Zalecana wielkość bezpiecznika (A) * Maskownica PLP-EA, zestaw bez pilota Sterowniki Oznaczenie typu Opis Cena (EUR) PAC-YT52CRA Pilot przewodowy 225, PAR-33MAA Pilot przewodowy Deluxe 290, PLP-EALM Maskownica z pilotem bezprzewodowym 00, Poziom hałasu wytwarzanego przez jednostkę wewnętrzną mierzony centralnie 1,5 m poniżej niej w trybie chłodzenia. Urządzenia zewnętrzne 0/125/ V/1Ph mogą zostać zamówione na życzenie Klienta. Nasze instalacje klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a i R32. Więcej informacji na ten temat można znaleźć w odpowiedniej instrukcji obsługi. 08 / Mr. Slim

9 PCA PCA-M35 / 140KA PUZ-ZM35 / 50VKA PUZ-ZM0 / 71VKA PUZ-ZM0 / 140YKA Urządzenie podstropowe Power Inverter R32 / Chłodzenie i ogrzewanie wireless wired 7 R 32 WiFi MELCloud On/Off Weekly Vertical Swing Auto Low-temperature Cooling Low-temperature Heating Fresh-air intake Rotation Back-up Multi-Split Auto Restart Refrigerant Pre-charged Status Check Certified Quality Urządzenie podstropowe PCA-M z Power Inverter R32 Urządzenie wewnętrzne PCA-M35KA PCA-M50KA PCA-M0KA PCA-M71KA PCA-M0KA PCA-M125KA PCA-M140KA Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Chłodzenie Ogrzewanie Cena Wydajność chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Wydajność grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Jednostki wewnętrzne (EUR) Jednostki zewnętrzne (EUR) 3, (1, 4,5) 0,83,4 4,1 (1, 5,2) 1,02 4,0 11~ , 2 295, 5,0 (2,3 5,) 1,25,7 5,5 (2,5,) 1,3 4,2 11~ , 2 59,,1 (2,7,7) 1,52,5 7,0 (2,8 8,2) 1,75 4, , 2 897, 7,1 (3,3 8,1) 1,83,7 8,0 (3,5,2) 2, 4, , 2 998, 9,5 (4,9 11,4) 2,32,3 11,2 (4,5 14,0) 3,02 4,3 1 75, 4 094, 12,5 (5,5 14,0) 3,85,1 14,0 (5,0,0) 3,95 4, , 4 445, 13,4 (,2 15,0) 3,94,1,0 (5,7 18,0) 4,43 4,4 2 00, 5 452, Urządzenie wewnętrzne PCA-M35KA PCA-M50KA PCA-M0KA PCA-M71KA PCA-M0KA PCA-M125KA PCA-M140KA Przepływ strumienia powietrza (m 3 / h) N / M1 / M2 / H 00 / 0 / 720 / / 0 / 780 / / 90 / 20 / / 20 / 80 / / 1440 / 150 / / 1500 / 20 / / 150 / 1750 / 1920 Poziom hałasu (db(a)) N / W 31 / / / / / / / 48 Wymiary (mm) S / G / W 90 / 80 / / 80 / / 80 / / 80 / / 80 / / 80 / / 80 / 230 Masa (kg) Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Wydatek powietrza (m 3 / h) Poziom hałasu podczas chłodzenia / grzania (db(a)) 44 / 4 44 / 4 47 / / / / / 52 Wymiary (mm) S / G / W 809 / 300 / / 300 / / 355 / / 355 / / 370 / / 370 / / 370 / 1338 Masa (kg) Parametry instalacji chłodniczej Łączna długość przewodu (m) Maks. różnica wysokości (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 Napełnienie wstępne czynnikiem chłodniczym (m) Przyłącza chłodnicze Ø (mm) fl. s Parametry instalacji elektrycznej Zasilanie (V, faza, Hz) , 1, , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Prąd pracy przy chłodzeniu / ogrzewaniu (A) 3,17 / 3,53 4,8 / 5,85 5, /,77,7 / 7,4 3,08 / 3,74 4,91 / 5,3 5,34 /,27 Zalecana wielkość bezpiecznika (A) Poziom hałasu jednostki wewnętrznej mierzony 1 m przed jednostką i 1 m poniżej jednostki. Urządzenia zewnętrzne 0/125/ V/1Ph mogą zostać zamówione na życzenie Klienta. Sterowniki Oznaczenie typu Opis Cena (EUR) PAC-YT52CRA Pilot przewodowy 225, PAR-33MAA Pilot przewodowy Deluxe 290, PAR-SL94B-E Pilot bezprzewodowy 345, Nasze instalacje klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a i R32. Więcej informacji na ten temat można znaleźć w odpowiedniej instrukcji obsługi. Mr. Slim / 09

10 PKA PKA-M35 / 50HAL PKA-M0 0KAL PUZ-ZM35 / 50VKA PUZ-ZM0 / 71VHA PUZ-ZM0YKA Urządzenie ścienne Power Inverter R32 / Chłodzenie i ogrzewanie wireless wired 7 R 32 WiFi MELCloud Wired Remote Control On/Off Weekly Vertical Swing Auto Low-temperature Cooling Low-temperature Heating Rotation Back-up Multi-Split Auto Restart Refrigerant Status Check Pre-charged Certified Quality Urządzenie ścienne PKA-M z Power Inverter R32 Urządzenie wewnętrzne PKA-M35HAL PKA-M50HAL PKA-M0KAL PKA-M71KAL PKA-M0KAL Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA Chłodzenie Wydajność chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) 3, (1, 4,5) 0,87,3 4, (2,3 5,) 1,24,4,1 (2,7,7) 1,5,8 7,1 (3,3 8,1) 1,8,8 9,5 (4,9 11,4) 2,41,4 Ogrzewanie Cena Wydajność grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Jednostki wewnętrzne (EUR) Jednostki zewnętrzne (EUR) 4,1 ( 1, 5,2) 1,04 4,0 11~ , 2 295, 5,0 (2,5 7,3) 1,35 4,1 11~ , 2 59, 7,0 (2,8 8,2) 1,73 4, , 2 897, 8,0 (3,5,2) 2,12 4,3 1 20, 2 998, 11,2 (4,5 14,0) 3, 4, , 4 094, Urządzenie wewnętrzne PKA-M35HAL PKA-M50HAL PKA-M0KAL PKA-M71KAL PKA-M0KAL Przepływ strumienia powietrza (m 3 / h) N / M1 / M2 / H 540 / 30 / / 30 / / 1200 / / 1200 / / 1380 / 150 Poziom hałasu (db(a)) N / W 3 / 43 3 / / / / 49 Wymiary (mm) S / G / W 898 / 249 / / 249 / / 35 / / 35 / / 35 / 295 Masa (kg) Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA Wydatek powietrza (m 3 / h) Poziom hałasu podczas chłodzenia / grzania (db(a)) 44 / 4 44 / 4 47 / / / 51 Wymiary (mm) S / G / W 809 / 300 / / 300 / / 355 / / 355 / / 370 / 1338 Masa (kg) Parametry instalacji chłodniczej Łączna długość przewodu (m) Maks. różnica wysokości (m) Typ / ilość (kg) / maks. ilość (kg) czynnika chłodniczego GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 4,0 /,8 75 / 2,70 / 4,59 Napełnienie wstępne czynnikiem chłodniczym (m) Przyłącza chłodnicze Ø (mm) fl. s Parametry instalacji elektrycznej Zasilanie (V, faza, Hz) , 1, , 1, , 1, , 1, , 3+N, 50 Prąd pracy przy chłodzeniu / ogrzewaniu (A) 3,17 / 3,53 4,8 / 5,85 5, /,77,7 / 7,4 3,08 / 3,74 Zalecana wielkość bezpiecznika (A) Poziom hałasu jednostki wewnętrznej mierzony 1 m przed jednostką i 1 m poniżej jednostki. Urządzenia zewnętrzne 0/125/ V/1Ph mogą zostać zamówione na życzenie Klienta. Sterowniki Oznaczenie typu Opis Cena (EUR) PAC-SH29TC-E Adapter do podłączenia pilota przewodowego 35, PAC-YT52CRA Pilot przewodowy 225, PAR-33MAA Pilot przewodowy Deluxe 290, Nasze instalacje klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a i R32. Więcej informacji na ten temat można znaleźć w odpowiedniej instrukcji obsługi. / Mr. Slim

11 PEAD PEAD-M35 / 140JA PUZ-ZM35 / 50VKA PUZ-ZM0 / 71VHA PUZ-ZM0 / 140YKA Urządzenie kanałowe do zabudowy Power Inverter R32 / Chłodzenie i ogrzewanie wireless wired 7 R 32 WiFi MELCloud On/Off Weekly Auto Low-temperature Cooling Low-temperature Heating Fresh-air intake Rotation Back-up Drain Lift Up Multi-Split Auto Restart Refrigerant Pre-charged Status Check Certified Quality Urządzenie kanałowe do zabudowy PEAD-M z Power Inverter R32 Urządzenie wewnętrzne PEAD-M35JA PEAD-M50JA PEAD-M0JA PEAD-M71JA PEAD-M0JA PEAD-M125JA PEAD-M140JA Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Chłodzenie Ogrzewanie Cena Wydajność chłodnicza (kw) Pobór mocy (kw) SEER Klasa efektywności energetycznej Zakres zastosowania ( C) Wydajność grzewcza (kw) Pobór mocy (kw) SCOP Klasa efektywności energetycznej Zakres zastosowania ( C) Jednostki wewnętrzne (EUR) Jednostki zewnętrzne (EUR) 3, (1, 4,5) 0,84 5,8 4,1 (1, 5,2) 0,92 3,9 A 11~ , 2 295, 5,0 (2,3 5,) 1,20,2,0 (2,5 7,3) 1,31 4,3 11~ , 2 59,,1 (2,7,7) 1,51,1 7,0 (2,8 8,2) 1,2 4, , 2 897, 7,1 (3,3 8,1) 1,8 5,8 8,0 (3,5,2) 1,93 3,9 A 1 385, 2 998, 9,5 (4,9 11,4) 2,27,1 11,2 (4,5 14,0) 2,0 4, , 4 094, 12,5 (5,5 14,0) 3,33 5,7 14,0 (5,0,0) 3,35 3,9 2 0, 4 445, 13,4 (,2 15,3) 3,3 5,,0 (5,7 18,0) 3,97 4, , 5 452, Urządzenie wewnętrzne PEAD-M35JA PEAD-M50JA PEAD-M0JA PEAD-M71JA PEAD-M0JA PEAD-M125JA PEAD-M140JA Przepływ strumienia powietrza (m 3 / h) N / M / H 00 / 720 / / 870 / / 80 / / 120 / / 1740 / / 2130 / / 2340 / 270 Poziom hałasu (db(a)) N / W 23 / 30 2 / / 33 2 / / / / 43 Wymiary (mm) S / G / W 900 / 732 / / 732 / / 732 / / 732 / / 732 / / 732 / / 732 / 250 Masa (kg) Urządzenie zewnętrzne PUZ-ZM35VKA PUZ-ZM50VKA PUZ-ZM0VHA PUZ-ZM71VHA PUZ-ZM0YKA PUZ-ZM125YKA PUZ-ZM140YKA Wydatek powietrza (m 3 / h) Poziom hałasu podczas chłodzenia / grzania (db(a)) 44 / 4 44 / 4 47 / / / / / 52 Wymiary (mm) S / G / W 809 / 300 / / 300 / / 355 / / 355 / / 370 / / 370 / / 370 / 1338 Masa (kg) Parametry instalacji chłodniczej Łączna długość przewodu (m) Maks. różnica wysokości (m) Typ /ilość (kg) / maks. ilość (kg) czynnika chłodniczego GWP / ekwiwalent CO 2 (t) / maks. ekwiwalent CO 2 (t) R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,0 / 2,3 75 / 1,35 / 1,55 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 2,8 / 3, 75 / 1,89 / 2,43 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 R32 / 4,0 /,8 75 / 2,70 / 4,59 Napełnienie wstępne czynnikiem chłodniczym (m) Przyłącza chłodnicze Ø (mm) fl. s Parametry instalacji elektrycznej Zasilanie (V, faza, Hz) , 1, , 1, , 1, , 1, , 3+N, , 3+N, , 3+N, 50 Prąd pracy przy chłodzeniu / ogrzewaniu (A) 3,17 / 3,53 4,8 / 5,85 5, /,77,7 / 7,4 3,08 / 3,74 4,91 / 5,3 5,34 /,27 Zalecana wielkość bezpiecznika (A) Poziom hałasu jednostki wewnętrznej mierzony 1 m przed jednostką i 1 m poniżej jednostki. Urządzenia zewnętrzne 0/125/ V/1Ph mogą zostać zamówione na życzenie Klienta. Sterowniki Oznaczenie typu Opis Cena (EUR) PAC-YT52CRA Pilot przewodowy 225, PAR-33MAA Pilot przewodowy Deluxe 290, PAR-SA9CA-E Pilot bezprzewodowy (odbiornik) 190, PAR-SL97A-E Pilot bezprzewodowy (nadajnik) 345, Nasze instalacje klimatyzacyjne i pompy ciepła zawierają fluorowane gazy cieplarniane R4A, R407C, R134a i R32. Więcej informacji na ten temat można znaleźć w odpowiedniej instrukcji obsługi. Mr. Slim / 11

12 RYSUNKI WYMIAROWE Urządzenia wewnętrzne Jednostki podstropowe PCA-M35/50 KA 917(Suspension bolt pitch) Air intake Air outlet Jednostki podstropowe PCA-M0/71 KA 1237(Suspension bolt pitch) Air intake Air outlet Urządzenia kanałowe do zabudowy PEAD-M35-140JA 2xE-ø xE-ø2.9 Suspension bolt hole 4-14x30 Slot 2 Refrigerant piping Flare connection (liquid) Drain pipe (O.D.ø32) Drain pump 41 Terminal block (Remote controller transmission line) 20 D (Duct) 0x(E-1)=F Air outlet Air inlet A B(Suspension bolt pitch) C 178 (Duct) x2-ø2.9 1 Refrigerant piping Flare connection (gas) Drain pipe (O.D.ø32) (Spontaneous draining) Model PEAD-M35 / 50JA PEAD-M0 / 71JA PEAD-M0 / 125JA PEAD-M140JA A B Control box Terminal block (Indoor/Outdoor connecting line) C D E F (Suspension bolt pitch) / Mr. Slim

13 Top side (855) 241 Front side 1170 Operation lamp DEFROST/STAND BY lamp Left side Receiver Knockout hole for left piping RYSUNKI WYMIAROWE Urządzenia wewnętrzne Jednostki ścienne PKA-M35/50 HAL Jednostki ścienne PKA-M0 0KAL 74 (855) Operation lamp DEFROST/STAND BY lamp Receiver Jednostka kasetonowa 4-stronna PLA-ZM35 140EA BRANCH DUCT HOLE (CEILING HOLE) (AIR OUTLET HOLE) DRAIN HOLE COMPANY NAME SIGNAL RECEIVER SOME GRILLES DO NOT HAVE THIS PART. 508 (AIR INTAKE HOLE) (AIR OUTLET HOLE) AUTO VANE CORNER POCKET VANE MOTOR AIR INTAKE GRILLE 508 (AIR INTAKE HOLE) I-SEE SENSOR CORNER PANEL SOME GRILLES DO NOT HAVE THIS PART. CAN INSTALL TO THE CONNER EXCEPT DRAIN PIPE CORNER (NEED TO FUNCTION SETTING BY REMOTE CONTROLLER) BRANCH DUCT HOLE FRESH AIR REMOTE CONTROLLER 795 INTAKE HOLE WIRE ENTRY (SUSPENSION BOLT PITCH) REMOTE CONTROLLER TERMINAL BLOCK INDOOR UNIT/ OUTDOOR UNIT CONNECTING TERMINAL BLOCK D C BRANCH DUCT HOLE (SUSPENSION BOLT PITCH) 145 (20) (20) (CEILING HOLE) BRANCH DUCT HOLE MAIN UNIT SUSPENSION BOLT M OR W3/ SUSPENSION BOLT THE BOTTOM OF LOWER EDGE I-SEE SENSOR INDOOR UNIT/OUTDOOR UNIT CONNECTING WIRE, POWER SUPPLY WIRE ENTRY GRILLE CEILING DRAIN PIPE VP-25 CONNECTION (CONNECTED THE ATTACED DRAIN SOCKET) A 40 B Mr. Slim / 13

14 RYSUNKI WYMIAROWE Urządzenia zewnętrzne Urządzenia zewnętrzne PUZ-ZM35/50VKA Terminal connection U Shaped notched holes (Foundation Bolt M) Service panel 2-21 oval hole (Foundation Bolt M) Service port Air discharge Earth terminal Connection for gas pipe FLARE 12.7 (1/2F) Urządzenia zewnętrzne PUZ-ZM0 / 71VHA Earth terminal Installation Feet Handle for moving 2-U Shaped notched holes (Foundfation Bolt M) Terminal Connections Earth terminal Service panel 19 Rear Air Intake Handle for moving oval holes (Foundation Bolt M) Side Air Intake Air Discharge Front piping cover Rear piping cover Urządzenia zewnętrzne PUZ-ZM0/140YKA 14 / Mr. Slim.35 (1/4F) 43 Side Air intake Connection for liquid pipe FLARE Handle for moving Rear Air intake Service panel for charge plug Installation bolt pitch
