1 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, INSTRUCJA OBS UGI TERMOMETR Z DRUAR TYP / J / E / T SERII TES-1304 PRZEDSIÊBIORSTWO AUTOMATYZACJI I POMIARÓW INTROL Sp. z o.o. ul. oœciuszki 112, atowice tel. 032/ , , fax 032/ introl@introl.pl, Dzia³ czujniki: tel. 032/ , czujtemp@introl.pl 1 Wydanie luty 2004

2 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, Spis treœci I. IN ORMACJA O BEZPIECZEÑSTWIE...3 Warunki otoczenia....3 onserwacja i czyszczenie....3 Wymogi bezpieczeñstwa DANE TECHNICZNE Informacje ogólne Dane elektryczne OPIS PANELU CZO OWEGO...5 Opis przewodu MINI DIN ŒRODI OSTRO NOŒCI, PRZYGOTOWANIE DO POMIARÓW SPOSÓB OBS UGI...8 Szczegó³owa kolejnoœæ pokazywanych parametrów jest nastêpuj¹ca NASTAWIANIE ODSTÊPU DRUOWANIA WYMIANA BATERII ACESORIA OPCJONALNE

3 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, 1. IN ORMACJA O BEZPIECZEÑSTWIE n n n Przed uruchomieniem i obs³ug¹ miernika nale y przeczytaæ poni sze informacje. orzystaæ z miernika tylko w sposób opisany w instrukcji obs³ugi, w przeciwnym razie nie zapewnia siê bezpiecznych warunków pracy. Szczególn¹ ostro noœæ zaleca siê przy pracy z napiêciami powy ej 60V DC lub 30V wartoœci skutecznej AC. Takie napiêcia stwarzaj¹ ryzyko pora enia. Warunki otoczenia. n Wysokoœæ do 2000 m. n Wilgotnoœæ wzglêdna, maksymalnie 90%. n Temperatura pracy 0 50 C. onserwacja i czyszczenie. n Naprawy i obs³ugê nie przedstawione w niniejszej instrukcji mo e przeprowadzaæ tylko wykwalifikowany personel. n Okresowo przetrzeæ obudowê such¹ œciereczk¹. Nie stosowaæ do tego celu œrodków œciernych, ani rozpuszczalników. Wymogi bezpieczeñstwa. Miernik jest ca³kowicie chroniony przez podwójn¹ izolacjê lub izolacjê wzmocnion¹. Przy naprawach u ywaæ tylko wyspecyfikowanych czêœci zamiennych. Miernik jest oznaczony znakiem CE- oznacza to, e spe³nia wymagania dotycz¹ce kompatybilnoœci elektromagnetycznej [EMC]. 2. DANE TECHNICZNE 2.1. Informacje ogólne Wyœwietlacz: 4 1/2, ciek³okrystaliczny (LCD). Sygnalizator LCD: -T2 T2 Rys. 1. -T2, T2, Wskazanie, który kana³ dzia³a. MAX, MIN, AVG Odczyt zmierzonej wartoœci maksymalnej, minimalnej lub œredniej. J E T Termoelement typu, J, E, T. HI ALARM Przekroczenie temperatury maksymalnej zakresu. LO ALARM Poni ej/równo z temperatur¹ minimaln¹ zakresu. BT Symbol zbyt niskiego napiêcia baterii. Ujemna biegunowoœæ; (bez sygnalizacji dla biegunowoœci dodatniej). 0C, 0 Jednostki Celsjusza lub ahrenheita. 3

4 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, Symbol dzia³ania drukarki., Odstêp drukowania - symbol pocz¹tku / symbol zatrzymania. TIME Czas kalendarzowy INTV Symbol odstêpu drukowania. h:m Symbol godzina : minuta m:s Symbol minuty : sekundy m-d Symbol miesi¹c-dzieñ kalendarza YY Symbol rok kalendarza Siedem segmentów dla cyfry dziesiêtnej Sygnalizacja przekroczenia zakresu na wyœwietlaczu pojawia siê lub Sygnalizacja s³abej baterii BT pojawia siê, gdy napiêcie baterii spada poni ej napiêcia pracy. Czêstoœæ próbkowania oko³o 1 raz na sekundê. Wymagane zasilanie 6 szt. baterii alkalicznych 1,5V typu AAA lub zasilacz 9V DC minimum 500 ma. ywotnoœæ baterii (typowa) oko³o 30 godzin (interwa³ drukowania = 60 min., bez sygnalizacji dÿwiêkowej). 70 godzin (bez drukowania i sygnalizacji dÿwiêkowej). Ochrona wejœcia 60V DC / 24V wartoœci skutecznej AC. Temp. i wilgotnoœæ pracy 0 50 C, poni ej 90% wilgotnoœci wzglêdnej. Temp. i wilgotnoœæ przechowywania C, poni ej 70% wilgotnoœci wzglêdnej. Wymiar (d³. szerokoœæ wysokoœæ) mm. Ciê ar oko³o 365 g wraz z bateriami i papierem termicznym. Akcesoria utera³ do przenoszenia, instrukcja obs³ugi, baterie, 1 rolka papieru termicznego, przewód alarmu (OVER/UNDER) MINI DIN, sonda typu. Drukarka termiczna, o 16 znakach na liniê, u ywaj¹ca papieru termicznego o szerokoœci 38mm. Sta³e drukowanie naciskaæ polecenie drukowania w czasie druku dwu kolejnych linii. Przedzia³ czasowy drukowania w zakresie od 00:00:03 do 23:59:59, zgodnie z zadanym odstêpem drukowania. Ci¹g³e drukowanie mo na uruchomiæ na dwa sposoby, a zatrzymaæ trzema sposobami Dane elektryczne. alibracja dla 23 C ±5 C i poni ej 80% wilgotnoœci wzglêdnej. Dok³adnoœæ: Typ : ±(0,01% wartoœci zmierzonej + 0,5 C) (0 C 982 C) ±(0,05% wartoœci zmierzonej + 0,5 C) (982 C 1333 C) Typ J: ±(0,01% wartoœci zmierzonej + 0,5 C) (0 C 760 C) Typ E: ±(0,01% wartoœci zmierzonej + 0,5 C) (0 C 703 C) Typ T: ±(0,01% wartoœci zmierzonej + 0,5 C) (0 C 400 C) Typ /J/E/T: ±(0,5 % wartoœci zmierzonej + 0,7 C) (-200 C 0 C) Rozdzielczoœæ: 0,1 C. Zakres pomiarów: Typ : -200 C 1333 C Typ J: -200 C 760 C Typ E: -200 C 703 C Typ T: -200 C 400 C 4

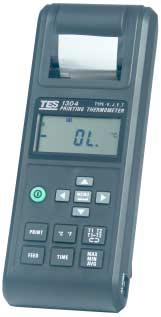

5 0 0 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, 3. OPIS PANELU CZO OWEGO TYPE -. J. E. T PRINTING THERMOMETR T2 T2 MAX MIN AVG RECORD JET HI ALARM LO ALARM %RH BT C F TIME INTV h:m m:s m-dyy PRINT C F FEED TIME MENU T2 -T2 MAX MIN AVG RANGE: TYPE to C to F TYPE - J to C to F TYPE - E to C to F TYPE - T to C to F BATTERY: SIZE AAA 1.5V X Rys Wyœwietlacz LCD. Wyœwietla mierzone wartoœci, jednostki, symbole i punkt (przecinek) dziesiêtny. 2. Zasilanie. Przycisk do w³¹czania/wy³¹czania zasilania. 3. Jednostka. Przycisk do zmiany jednostek temperatury C i. 4. Drukowanie (PRINT). Przycisk do bie ¹cego uruchamiania drukarki w formacie przedstawionym poni ej: LINIA : 5 1 : LINIA 2 T C W linii pierwszej drukowany jest czas (godzina) : minuta : sekunda, miesi¹c, dzieñ. W linii drugiej drukuje siê kana³ pomiarowy, typ sondy, wartoœæ mierzon¹ i jednostkê. Zakoñczenie przedzia³u czasowego drukowania w dowolnej chwili: drukarka bêdzie drukowaæ bie ¹ce dane. Nacisn¹æ ten przycisk na dwie sekundy, a drukarka przejdzie w tryb drukowania w zadanym przedziale czasowym i nie zatrzyma siê do chwili ponownego naciœniêcia tego przycisku lub przycisku EED. 5. Gniazdo zasilacza 9V DC (φ3,5). 6. Podanie papieru ( EED PAPER). przycisk do przesuwania papieru termicznego o jedn¹ liniê w przód. Realizuje przymusowe wstrzymanie drukowania i opuszczenie pewnej iloœci drukowanych danych. 7. Czas (TIME). Przycisk do odczytu kalendarza. 8. MAX/MIN/AVG. Przycisk do sekwencyjnego wyboru: odczyt maksymalny, odczyt minimalny i wartoœæ œrednia dla kana³u pomiarowego / T2 / -T2. Rys. 3. ALARM 5

6 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, 9. Gniazdo wyjœcia Alarmów Hi/Low (górny/dolny). Uziemienie (Czarny) 1 ALARM 5 Lo (dolny) (Purpurowy) Vcc (Czerwony) SYNC ( ó³ty) 3 4 Hi (górny) (Bia³y) Wtyk 1 GND (masa). Rys. 4. Wtyk 2 VCC (plus zasilania). Wtyk 3 SYNC (sygna³ synchronizacji). Sygna³y wtyku 4 (Hi Alarm) i wtyku 5 (Low Alarm) musz¹ byæ synchronizowane za pomoc¹ wtyku 3. Wtyk 5 i wtyk 4 nie dzia³aj¹ (stale niskie), je eli SYNC (wtyk 3) nie jest w stanie wysokim. Je eli na SYNC jest sygna³ niski, to wtyk 4 i wtyk 5 pozostaj¹ w stanie niskim. Wtyk 4 1) HiAlarm: Je eli odczyt jest wy szy ni punkt górnego alarmu, to (wtyk 4) przechodzi w stan wysoki. Je eli nie, pozostaje w stanie niskim. Wtyk 5 1) LoAlarm: Je eli odczyt jest równy lub ni szy w stosunku do punktu dolnego alarmu, to (wtyk 5) przechodzi w stan wysoki. Je eli nie, pozostaje w stanie niskim. 1) Wyjœcie wtyków 4 i 5 mo e wykazywaæ opóÿnienie 0,4 sekundy w zwi¹zku z czasem przeszukiwania A/D (analogowo/cyfrowego) w rejestratorze danych. Opis przewodu MINI DIN. 1 Przewód czerwony: V CC (plus zasilania) 2 Przewód czarny: GND (masa) 3 Przewód ó³ty: SYNC (sygna³ synchronizacji) 4 Przewód bia³y: HiAlarm (alarm górny) 5 Przewód purpurowy: LoAlarm (alarm dolny) UWAGA: Napiêcie VCC wzglêdem GND wynosi maksimum 16V i minimum 5 V. GND SYNC VCC Przyk³ady: Alarm górny = 1300,5 C, Alarm dolny = -50,5 C Gdy odczyt LCD = 1300,5 C Wynik: Odczyt wyjœcia górnego alarmu, oko³o 5V Odczyt wyjœcia dolnego alarmu, oko³o 0V Gdy odczyt LCD = -50,5 C Wynik: Odczyt wyjœcia dolnego alarmu, oko³o 5V Odczyt wyjœcia górnego alarmu, oko³o 0V Alarm górny = 25,5 0C, Alarm dolny = 25,5 0C Gdy odczyt LCD = 25,5 C Wynik: Odczyt wyjœcia górnego alarmu, oko³o 5V Odczyt wyjœcia dolnego alarmu, oko³o 5V 6

7 -T2 T2 MAX MIN AVG BT TYPE -. J. E. T TIME INTV h:m m:s m-dyy MENU RECORD %RH INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, Wyjœcie dolnego alarmu MULTIMETER Wyjœcie górnego alarmu MULTIMETER Regulowane zasilanie pr¹du sta³ego (DC) REGULATED DC POWER SUPPLY DC 5.0 V GND + COM + COM + Szary Czarny Czerwony, ó³ty Bia³y 1304 PRINTING THERMOMETR JET HI ALARM LO ALARM C F GND 5V PRINT C F T2 -T2 Wyjœcie w powiêkszeniu FEED TIME MAX MIN AVG ALARM Miernik dla dolnego alarmu Miernik dla górnego alarmu 10. Pomiar /T2/-T2. Przycisk do wybierania sposobu wyœwietlania, T2 lub -T2. Wybór, T2 i -T2 nastêpuje sekwencyjnie. 11. MENU. Przycisk do rozpoczêcia / zakoñczenia trybu nastawiania parametrów. Nastawiana wartoœæ bêdzie zwiêkszana o wiele szybciej, je eli przycisk zostaje ci¹gle naciœniêty. 12. UP (w górê) Przycisk do zwiêkszania wartoœci parametrów oraz szybkiego zwiêkszania. 13. RIGHT (w prawo) Przycisk do wybierania parametru przewidzianego do zmian. 14. DOWN (w dó³) Przycisk do zmniejszania wartoœci parametrów. 15. LE T (w lewo) Przycisk do wybierania parametru przewidzianego do zmian. Parametry w kolejnoœci sekwencyjnej /J/E/T (typ termoelementu) 00/01 (przedzia³ drukowania aktywny lub nieaktywny) 0C/0 (jednostki temperatury dla alarmu górnego/dolnego) Hi / Lo Alarm (punkt alarmu górnego/dolnego z zakresu od najwy szej do najni szej temperatury mierzonej, zale nej od typu sondy) Przyk³ad: Typ (1333,3-200,0 C) Typ J (760,5-200, 0 C) INTV (odstêp czasowy drukowania z zakresu 00h:00m:03s do 23h:59m:59s) 7

8 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, Czas pocz¹tku/koñca przedzia³u drukowania (z zakresu 00h:00m do 23h:59m) Calendar year (kalendarz-rok) (zakres od 1900 do 2999) Calendar month-day (kalendarz-miesi¹c-dzieñ) (zakres od do 12-31) Calendar hour-minute (kalendarz-godzina-minuta) (zakres od 00h:00m do 23h59m) Calendar minute-second (kalendarz-minuta-sekunda) (zakres od 00m:00s do 59m:59s) 16. Wyjœcie papieru termicznego. 17. Wtyki przy³¹czania sondy temperaturowej. 18. omora i pokrywka baterii do w³o enia 6 szt. baterii alkalicznych 1,5V typu AAA. 4. ŒRODI OSTRO NOŒCI, PRZYGOTOWANIE DO POMIARÓW 1. Przed przyst¹pieniem do u ytkowania przyrz¹du nale y sprawdziæ, czy w trakcie dostarczania nie wyst¹pi³y jakieœ uszkodzenia. Gdyby tak siê sta³o, nale y powiadomiæ dostawcê. 2. Nale y zachowaæ materia³y s³u ¹ce do opakowania, przynajmniej do czasu sprawdzenia, e przyrz¹d normalnie dzia³a. 3. Upewniæ siê, e baterie s¹ prawid³owo w³o one do komory lub, e zasilacz 9V jest prawid³owo przy³¹czony. 4. Nie za³o ona pokrywka komory baterii mo e byæ przyczyn¹ b³êdnych pomiarów. 5. Je eli przewiduje siê, e przyrz¹d nie bêdzie u ywany przez d³u szy czas, nale y wyj¹æ z niego baterie, aby zabezpieczyæ siê przed ich wylaniem. 6. Nie u ywaæ lub nie przechowywaæ przyrz¹du w warunkach nie dopuszczonych przez instrukcjê. 5. SPOSÓB OBS UGI A. Przyrz¹d mo e byæ zasilany z baterii lub zasilacza 9V. Stosuj¹c baterie, nale y postêpowaæ nastêpuj¹co: Zdj¹æ pokrywkê tyln¹ i za³o yæ baterie, zwracaj¹c uwagê na biegunowoœæ. Stosuj¹c zasilacz 9V, upewniæ siê, e jest on prawid³owo pod³¹czony do gniazda zasilacza w przyrz¹dzie. Wybraæ najbardziej odpowiedni¹ do danego zastosowania sondê temperaturow¹ i w³¹czyæ j¹ do gniazda wejœciowego. B. Nacisn¹æ przycisk aby w³¹czyæ miernik. Je eli wyœwietlone zostaje If OL, oznacza to, e sonda temperatury jest nie w³¹czona lub, e jej przewód jest przerwany. Po w³¹czeniu zasilania, przed wprowadzeniem trybu pomiaru, na LCD pojawi siê 16. MENU C. Aby rozpocz¹æ nastawianie parametru, nale y nacisn¹æ przycisk, aby je zakoñczyæ, nale y nacisn¹æ go ponownie. W celu wybrania konkretnego parametru, nale y pos³u yæ siê prze- ³¹cznikiem w lewo lub w prawo lub, zaœ dla zwiêkszenia lub zmniejszenia wartoœci parametru, u yæ prze³¹cznika w górê lub w dó³ lub. W czasie modyfikacji parametru jego symbol pulsuje. Szczegó³owa kolejnoœæ pokazywanych parametrów jest nastêpuj¹ca. 1. Stan dla przedzia³u drukowania (01/ATYWNY, 00/NIEATYWNY): obraz wyœwietlacza przedstawia.rys. 5 Rys C 2. Typ czujnika termometru (/J/E/T). Rys C 8

9 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, 3. Jednostki dla alarmu ( C/ ). 00 C Rys Pierwsze trzy cyfry dla HI ALARMU (górnego alarmu) ( ). Przyk³ad: Hi Alarm = 1234,5 C Rys. 8. HI ALARM C 5. Ostatnie dwie cyfry dla HI ALARM (górnego alarmu) (00 99). Rys. 9. HI ALARM C 6. Pierwsze trzy cyfry dla LO ALARM (dolnego alarmu) ( ). Przyk³ad: Lo Alarm = -50,8 C Rys. 10. L0 ALARM C 7. Ostatnie dwie cyfry dla LO ALARM (dolnego alarmu) (00 99). Rys. 11. L0 ALARM C 8. Godziny (HOUR) dla odstepu drukowania (00 23). 9. Minuty (MINUTE) dla odstepu drukowania (00 59). Rys. 12. Rys :00 C TIME INTV h:m 00:00 C TIME INTV h:m 10. Sekundy (SECOND) dla odstepu drukowania (00 59). Rys :10 C TIME INTV h:m 11. Godzina (HOUR) pocz¹tku przedzia³u drukowania (00 23). Rys :00 C TIME h:m 12. Minuty (MINUTE) pocz¹tku przedzia³u drukowania (00 59). UWAGA: Czas pocz¹tku drukowania musi byæ mniejszy ni czas zakoñczenia drukowania. 13. Godzina (HOUR) koñca przedzia³u drukowania (00 23) 14. Minuty (MINUTE) koñca przedzia³u drukowania (00 59). Rys. 16. Rys. 17. Rys :00 C TIME h:m 23:59 C TIME h:m 23:59 C TIME h:m 9

10 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, Pierwsze dwie cyfry kalendarza RO (19 29). 16. Ostatnie dwie cyfry kalendarza RO (00 99). Rys. 19. Rys Cyfry miesi¹ca (MONTH) dla kalendarza MIESI C-DZIEÑ (MONTH-DAY) (01 12). Rys Cyfry dnia (DAY) dla kalendarza MIESI C-DZIEÑ (MONTH-DAY) (01 31). Rys Cyfry godziny (HOUR) dla kalendarza GODZINA-MINUTA (HOUR- MINUTE) (00 23) Rys Cyfry minut (MINUTE) dla kalendarza GODZINA-MINUTA (HOUR- MINUTE) (00 59). Rys Cyfry sekund (SECOND) dla kalendarza MINUTA-SEUNDA (MI- NUTE-SECOND) (00 59). Rys. 25. Je eli parametry nastawione s¹ tak, e przedzia³ drukowania jest aktywny, drukarka bêdzie dzia³aæ nastêpuj¹co: 11 : 54 : INTV : 00 : 00 : 10 Pierwsze dwie linie: Linia 1: godzina:minuta:sekunda miesi¹c-dzieñ (czas pocz¹tku drukowania) Linia 2: odstêp czasowy drukowania godzin:minut:sekund olejne pary linii: Linia 1: godzina:minuta:sekunda miesi¹c-dzieñ (czas drukowania) Linia 2: kana³ pomiarowy, typ sondy, wartoœæ i jednostka Ostatnie dwie linie: Linia 1: godzina:minuta:sekunda miesi¹c-dzieñ (czas koñca drukowania) Linia 2: odstêp czasowy drukowania godzin:minut:sekund 1999 C TIME YY 1999 C TIME YY 1102 C TIME m-d 1102 C TIME m-d 18:07 C TIME h:m 18:07 C TIME h:m 07:11 C TIME m:s UWAGA: Je eli przycisk drukowania zostanie w tym okresie naciœniêty, ostatnie dwie linie nie bêd¹ drukowane. Je eli przycisk drukowania zosta³ naciœniêty przez 2 sekundy, drukowanie wygl¹da nastêpuj¹co: INTV

11 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, , L L , L L. Pierwsze dwie linie: Linia 1: godzina:minuta:sekunda miesi¹c-dzieñ Linia 2: odstêp czasowy drukowania godzin:minut:sekund olejne pary linii: Linia 1: godzina:minuta:sekunda miesi¹c-dzieñ (czas drukowania) Linia 2: kana³ pomiarowy, typ sondy, wartoœæ z biegunowoœci¹, punktem (przecinkiem) dziesiêtnym i jednostk¹. Aby zakoñczyæ drukowanie, nale y nacisn¹æ przycisk PRINT lub przycisk EED, je eli przycisk drukowania jest naciœniêty. Przy naciœniêciu przycisku EED, opuszczane jest drukowanie ostatnich dwu linii. Papier termiczny wystarcza do wydrukowania oko³o 650 danych. 6. NASTAWIANIE ODSTÊPU DRUOWANIA 1. Nastawianie odstêpu drukowania w zakresie 24 godzin. MENU 1 Wprowadziæ tryb menu przez naciœniêcie przycisku. 2 Znak stanu dla przedzia³u drukowania nastawiæ na aktywny, jak to przedstawiono na stronie 11, Rys 5, za pomoc¹ przycisków /. 3 Za pomoc¹ / zmieniæ funkcjê menu na odstêp czasowy drukowania, jak to przedstawiono na Rys Nastawiæ odstêp/pocz¹tek/koniec dla czasu drukowania, za pomoc¹ przycisków /, jak to przedstawiono na Rys. 12 do Rys. 18. Nale y zauwa yæ, e w tym trybie czas pocz¹tku drukowania musi poprzedzaæ czas koñca drukowania. 5 Ponownie nacisn¹æ MENU aby przejœæ do normalnego dzia³ania. Na LCD pojawi siê symbol INTV. 2. Nastawianie odstêpu drukowania bez zakresu czasowego. 1 Wprowadziæ tryb menu przez naciœniêcie przycisku MENU. 2 Znak stanu dla przedzia³u drukowania nastawiæ na nieaktywny, jak to przedstawiono na Rys 5, za pomoc¹ przycisków /. 3 Nastawiæ odstêp dla czasu drukowania, za pomoc¹ przycisków /, jak to przedstawiono na Rys. 12 do Rys Ponownie nacisn¹æ MENU, aby przejœæ do normalnego dzia³ania. 5 Nacisn¹æ i przytrzymaæ przycisk PRINT przez oko³o 3 sekundy. Na LCD pojawi siê symbol INTV. 11

12 INTROL Sp. z o.o., ul. oœciuszki 112, atowice, tel. 032/ , fax 032/ , czujtemp@introl.pl, 3. W przedziale drukowania przyciski s¹ nieaktywne, za wyj¹tkiem przycisków PRINT i EED. Je eli naciœniêty zostanie wtedy przycisk PRINT, wydrukowana zostanie jeszcze jedna linia, a je- eli naciœniêty bêdzie przycisk EED, funkcja drukowania zostaje przerwana natychmiast. 4. Przyk³ady wydruków Stan normalnego drukowania. Stan normalnego drukowania T2: ,7 T2 0020,0 Stan drukowania skanuj¹cego: Stan normalnego drukowania -T2: ,6 2 OL T2 0021, ,0 7. WYMIANA BATERII 1. Gdy napiêcie baterii jest niewystarczaj¹ce, na LCD pojawia siê BT. Nale y je wymieniæ na 6 szt. nowych baterii 1,5V typu AAA. 2. Po od³¹czeniu sondy temperaturowej i wy³¹czeniu miernika, zdj¹æ pokrywkê baterii. 3. Wyj¹æ baterie z uchwytów i zast¹piæ je 6 szt. nowych baterii alkalicznych 1,5V typu AAA. 4. Za³o yæ z powrotem pokrywkê baterii. 8. ACESORIA OPCJONALNE Termoelement typu Model ATP-01 Sonda kroplowa ATP-02 Sonda zanurzeniowa ATP-04 Sonda powierzchniowa Zakres Tolerancja ±2,2 lub ±0,75% wartoœci wskazañ ±3,6 lub ±0,75% wartoœci wskazañ ±2,2 lub ±0,75% wartoœci wskazañ ±3,6 lub ±0,75% wartoœci wskazañ ±2,2 lub ±0,75% wartoœci wskazañ ±3,6 lub ±0,75% wartoœci wskazañ 12
