BEZPRZEWODOWY MODUŁ ALARMOWY GSM 007EG

Transkrypt

1 BEZPRZEWODOWY MODUŁ ALARMOWY GSM 007EG Dystrybutor: F.U.H. MKR-TPE 1-GO MAJA BIAŁOGARD TEL. (94) FAX. (94)

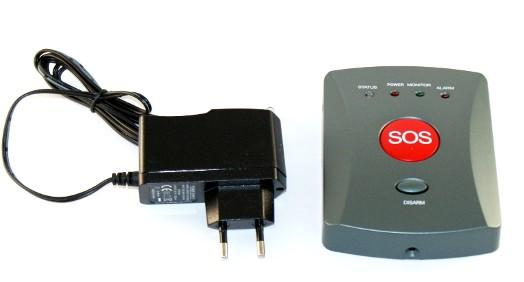

2 PROSIMY O DOKŁADNIE ZAPOZNANIE SIĘ Z INSTRUKCJĄ OBSŁUGI PRZED KORZYSTANIEM Z OPIS PRODUKTU: SYSTEMU, TAK ABY ZAPOZNAĆ SIĘ Z JEGO FUNKCJONALNOŚCIĄ. Urządzenie jest bezprzewodowym modułem alarmowym z funkcją SOS. Stosowane jako moduł powiadomienia awaryjnego, lub podstawa do rozbudowy prostego systemu alarmowego korzystającego z sieci GSM w celu realizacji powiadomień. OPIS PORTÓW:

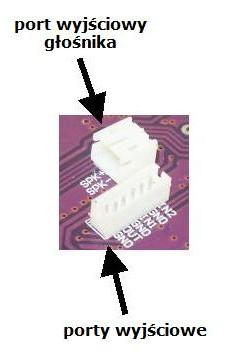

3 Porty wyjściowe znajdujące się pod tylną obudową służą do podłączenia 2 czujników przewodowych, syreny alarmowej oraz głośnika. 1. Port głośnika - SPK+ dodatnie wyjście - SPK- ujemne wyjście 2. Port syreny alarmowej - OUT dodatnie wyjście - GND ujemne wyjście 3. Porty czujek przewodowych - IN1, IN2 dodatnie wyjścia - GND, GND ujemne wyjścia

4 UWAGA!!! Aby uruchomić urządzenie należy przełączyć "włącznik urządzenia" w pozycję ON. GŁÓWNE FUNKCJE URZĄDZENIA: wbudowany moduł GSM, możliwość powiadomienia do 5 numerów telefonów komórkowych, powiadomienie poprzez połączenie głosowe i/lub SMS, rozłączna antena GSM umożliwia podłączenie zamiennej w przypadku występowania słabego zasięgu, łatwy w obsłudze, przycisk antynapadowy/sos na panelu głównym, urządzenie wyposażone jest w 2 porty przewodowe (możliwość podłączenia czujek przewodowych), centrala posiada porty wyjściowe dla sygnalizatora akustycznego (syrena alarmowa), pełna kontrola za pośrednictwem telefonu komórkowego, obsługuje max. 30 bezprzewodowych akcesoriów, posiada funkcje nasłuchu, powiadomienie poprzez wiadomość SMS o zaniku zasilania oraz jego przywróceniu. OBSŁUGA SYSTEMU: 1) Instalacja karty SIM. z karty SIM wyłączyć żądanie kodu PIN (jeśli jest włączone) następnie usunąć wszystkie numery telefonów będące na karcie SIM należy otworzyć tylną osłonę urządzenia, włożyć kartę SIM do przeznaczonego slotu w urządzeniu, następnie zamknąć tylną osłonę urządzenia. 2) Kodowanie bezprzewodowych akcesoriów. przyciśnij przycisk RESET znajdujący się na bocznej obudowie, pojawi się sygnał dźwiękowy, a dioda STATUS zmieni kolor na czerwony, w tym momencie urządzenie jest w trybie kodowania, teraz należy wyzwolić po kolei urządzenia bezprzewodowe, które chcemy podłączyć, poprawne zakodowanie urządzenia zostanie zasygnalizowane poprzez długi sygnał dźwiękowy oraz mrugnięcie diody STATUS na zielono.

5 2a) Podłączenie przewodowych akcesoriów. 1. Podłączenie syreny alarmowej Aby podłączyć syrenę alarmową należy jej dodatnie wejście (najczęściej czerwony przewód) podłączyć do portu OUT znajdującego się pod tylną obudową, natomiast ujemne wejście (najczęściej czarny przewód) do portu GND znajdującego się pod portem OUT. 2. Podłączenie przewodowych akcesoriów Centrala wyposażona jest w dwa porty dla urządzeń przewodowych port IN1 oraz IN2, czujniki podłączamy w następujący sposób: Przedstawiony obok schemat pokazuje sposób podłączenia czujek przewodowych do centrali alarmowej. 3) Interpretacja diód LED panela głównego. ALARM: pokazuje status trybu alarmowania, jeśli alarm został wzbudzony, dioda ta będzie się świecić, MONITOR: pokazuje działanie funkcji nasłuchu, jeśli dioda się świeci oznacza, że funkcja jest włączona, STATUS: a) pokazuje status zalogowania do sieci GSM, w pierwszej kolejności zaraz po uruchomieniu urządzenia dioda miga szybko na czerwono (logowanie do sieci GSM), po tym etapie dioda zacznie mrugać co 3 sekundy na czerwono (urządzenie poprawnie zalogowane do sieci GSM). b) dioda świecąca na zielono oznacza, że alarm jest uzbrojony. c) dioda mruga naprzemiennie na czerwono i zielono, oznacza to iż centralka przyjmuje polecenie SMS. POWER: pokazuje stan zasilania modułu, jeśli dioda się świeci, oznacza iż moduł jest zasilany prawidłowo.

6 4) Resetowanie systemu. Resetowanie urządzenia spowoduje utratę wszystkich wkodowanych informacji oraz powrót do ustawień fabrycznych. Wszystkie akcesoria bezprzewodowe zostaną usunięte, hasło dostępu przewrócone do ustawień fabrycznych '123456', natomiast hasło operacji zostanie przywrócone do postaci '888888'. Aby wykonać reset systemu należy: system musi być rozbrojony, należy wcisnąć przycisk RESET i przytrzymać do chwili gdy wszystkie diody na panelu przednim zaświecą się i zgasną, system został zresetowany oraz zostały przywrócone ustawienia fabryczne. 5) Obsługa modułu poprzez telefon komórkowy. Zmiany ustawień centrali alarmowej dokonujemy poprzez wysłanie wiadomości SMS, poniżej znajduje się tabele funkcji SMS. UWAGA!!! Każda operacja musi zostać poprzedzona hasłem operacji, standardowe hasło fabryczne Poprawna forma SMS to #kod z tabeli funkcji. FUNKCJA KOD FUNKCJI OPIS FUNKCJI Zmiana hasła zdalnego dostępu 30#nowe hasło# Hasło może mieć maksymalnie długość 6-cyfr. Standardowe Zmiana hasła operacji 31#nowe hasło# Hasło może mieć maksymalnie długość 6-cyfr. Standardowe Ustawienie numerów alarmowych (Powiadomienia podczas alarmu za pomocą połączenia telefonicznego) Usunięcie wpisanych numerów alarmowych dla powiadomienia za pomocą połączenia telefonicznego Ustawienie numerów alarmowych (Powiadomienie podczas alarmu za pomocą wiadomości SMS) Usunięcie wpisanych numerów alarmowych dla powiadomienia SMS 50-54#numer alarmowy# 50-54## 50-59#numer alarmowy# 50-59## Włączenie diody POWER na panelu 00#1# Domyślnie 1 Wyłączenie diody POWER na panelu 00#0# Alarm o braku zasilania 01#1# 1: Włączone 01#0# 0: Wyłączone Domyślnie 1 Sygnalizacja akustyczna podczas alarmowania (syrena alarmowa) 03#1# 1: Włączona 03#0# 0: Wyłączona Domyślnie 1 50: ustawienie 1-go numeru 51: ustawienie 2-go numeru 54: ustawienie 5-go numeru UWAGA: numer nie może przekroczyć 20 znaków. 55: ustawienie 1-go numeru SMS 56: ustawienie 2-go numeru SMS 59: ustawienie 5-go numeru SMS UWAGA: numer nie może przekroczyć 20 znaków.

7 6) Operowanie systemem: Operowanie systemem za pomocą połączenia telefonicznego: - aby połączyć się z centralką należy zadzwonić na numer umieszczony w urządzeniu, - po chwili usłyszymy pojedynczy sygnał dźwiękowy, - po usłyszeniu sygnału należy wprowadzić hasło zdalnego dostępu (standardowo ) i potwierdzić # (kod zdalnego dostępu#) - po tej operacji jesteśmy już zalogowani w systemie Lista operacji dostępnych po zalogowaniu do systemu: - uzbrojenie alarmu 1# - rozbrojenie alarmu 2# - przejście do funkcji podsłuchu 3# - przejście do funkcji interkomu 4# Po rozłączeniu połączenia centrala automatycznie opuści tryb automatycznego sterowania. a) uzbrojenie systemu System może zostać uzbrojony na dwa trzy sposoby: automatycznie po włączeniu alarmu, poprzez pilota (przycisk uzbrajający), poprzez połączenie z numerem znajdującym się w module. W trybie uzbrojonym wywołanie alarmu następuje poprzez wciśnięcie przycisku SOS (anty napadowego) lub wyzwolenie się dowolnej zaprogramowanej czujki. Tryb uzbrojony sygnalizowany jest na panelu głównym poprzez mruganie zielonej diody STATUS. Wywołanie alarmu dowolną z metod skutkuje automatycznym powiadomieniem. Treść powiadomienia SMS: dla przycisku SOS znajdującego się na panelu głównym ZONE 1 Activted dla akcesoriów bezprzewodowych Wireless Activated dla akcesoriów przewodowych Wire Activated b) rozbrojenie modułu System może zostać uzbrojony na dwa trzy sposoby: poprzez przycisk DISARM na panelu głównym, poprzez pilota (przycisk uzbrajający), poprzez połączenie z numerem znajdującym się w module. UWAGA: W trybie rozbrojonym nie funkcjonuje również przycisk SOS na panelu głównym. Tryb rozbrojony sygnalizowany jest na panelu głównym poprzez ciągłe świecienie zielonej diody STATUS. c) aktywacja SOS/antynapadowa Funkcja działa jedynie w trybie uzbrojonym alarmu. Może zostać wywołana na trzy sposoby: poprzez przycisk SOS na panelu głównym.

8 Poprzez bezprzewodowy przycisk antynapadowy, poprzez przycisk antynapadowy na pilocie. Tryb SOS/antynapadowy sygnalizowany jest na panelu głównym poprzez mruganie czerwonej diody ALARM. SKŁAD ZESTAWU: moduł alarmowy GSM 1 szt., zasilacz 12/230V sieciowy 1 szt. instrukcja obsługi wraz z kartą gwarancyjną 1 szt. PARAMETRY TECHNICZNE: Pobór prądu w trybie czuwania: 20mA Zasilanie: 9V-12V DC Temperatura pracy: -10st.C do +40st.C Pasmo pracy: GSM900/GSM1800 Kodowanie w transmisji bezprzewodowej: ASK Częstotliwość transmisji bezprzewodowej: 433MHz Odległość transmisji bezprzewodowej: do 80m w przestrzeni otwartej Ilość obsługiwanych akcesoriów bezprzewodowych: max. 16.

9 KARTA GWARANCYJNA MODUŁ GSM BEZPRZEWODOWY 007EG Gwarantem jest F.U.H. MKR-TPE z siedzibą w Białogardzie ul. 1-go Maja Termin gwarancji wynosi 24 miesiące, licząc od daty zakupu. Naprawy sprzętu w okresie gwarancyjnym wykonywane są przez FUH MKR-TPE lub inne upoważnione przez gwaranta autoryzowane punkty serwisowe. W przypadku stwierdzenia, w okresie ważności gwarancji wady lub uszkodzenia sprzętu, zostanie ona bezpłatnie usunięta w ciągu 14 dni roboczych od daty dostarczenia sprzętu do FUH MKR-TPE lub innego wskazanego przez Gwaranta autoryzowanego punktu serwisowego. Sprzęt do naprawy powinien być dostarczony, do miejsca zakupu w oryginalnym opakowaniu fabrycznym. W przypadku kompletnego opakowania, ryzyko uszkodzenia w czasie transportu ponosi reklamujący. Warunkiem przyjęcia urządzenia do naprawy gwarancyjnej jest dostarczenie przez reklamującego: a. czytelnie i poprawnie wypełnionej karty gwarancyjnej (bez skreśleń i przeróbek, z podpisem sprzedawcy, nazwą i adresem sprzedawcy) b. dowodu zakupu (oryginał faktury lub paragon fiskalny) c. reklamowanego wyrobu z nienaruszonymi plombami producenta Punkt serwisowy może odmówić wykonania naprawy gwarancyjnej w przypadku stwierdzenia niezgodności danych w dokumentach i na sprzęcie, naruszenia plomb lub zmiany oprogramowania przez osoby nieupoważnione. Gwarancja nie obejmuje sprzętu: a. użytkowanego niezgodnie z instrukcją obsługi b. uszkodzonego przez czynniki zewnętrzne (uszkodzenia mechaniczne, zanieczyszczenia, zalania, zjawiska atmosferyczne, oraz inne przyczyny, które nie mogą zostać objęte polisą ubezpieczeniową) c. zmienionego lub użytkowanego niezgodnie z przeznaczeniem d. uszkodzonego na skutek niewłaściwego użytkowania lub nieprawidłowej instalacji e. gwarancja nie obejmuje baterii i akumulatorów jeżeli urządzenie takie posiada Zakresem gwarancji nie są objęte czynności wymienione w instrukcji obsługi oraz należące do podstawowej obsługi eksploatacyjnej np. zainstalowanie sprzętu. W przypadku nieuzasadnionej reklamacji (po stwierdzeniu prawidłowego działania sprzętu przez sprzedawcę lub punkt serwisowy) klient pokrywa koszty sprawdzenia sprzętu oraz koszty transportu urządzenia do i od punktu serwisowego. Gwarant nie będzie ponosił odpowiedzialności za terminowość usług gwarancyjnych, jeżeli działalność ich zakłócona zostanie nieprzewidzialnymi okolicznościami o charakterze sił wyższego rzędu. Poza niniejszą drukowaną gwarancją nie ma żadnych innych jawnych gwarancji, pisemnych lub ustnych. W przypadku zagubienia lub zniszczenia karty gwarancyjnej duplikaty nie będą wydawane. Produkty przeznaczone do montażu podlegają gwarancji tylko i wyłącznie pod warunkiem zamontowania ich w specjalistycznych serwisach lub zakładach usługowych. Nr fabryczny:... Data sprzedaży: Pieczęć /Podpis sprzedawcy Otrzymałem sprzęt sprawny, zaplombowany i potwierdzam przyjecie warunków gwarancji...

10 KARTA NAPRAW Lp. Data zgłoszenia Data naprawy Opis czynności Podpis serwisanta BEZPIECZEŃSTWO UŻYTKOWANIA: Należy postępować zgodnie z normami bezpieczeństwa przy korzystaniu ze sprzętu elektronicznego. Należy zachować ostrożność podczas podłączenia lub użytkowania zestawu. Szczególną uwagę należy zwrócić podczas podłączania zasilania i baterii w elementach zewnętrznych i centralce. Zasilanie centralki powinno spełniać normy Europejskie (posiadać certyfikat CE) w zakresie bezpieczeństwa. Jakiekolwiek prace naprawcze powinny odbywać się przy odłączonym zasilaniu. Nie otwierać tylnej osłony wzmacniacza. Jest to jednoznaczne z utratą praw gwarancyjnych. Nie modyfikować zasilacza, nie dotykać elementów elektronicznych. Proszę nie instalować elementów systemu alarmowego w pobliżu urządzeń grzewczych, w pomieszczeniach o podwyższonej wilgotności. Nie nakrywać urządzenia materiałem, zapewnić odpowiednie chłodzenie.
