1 ZAŁOŻENIA BUDOWY MODUŁÓW OPRACOWANIA SIECI ASG-EUPOS I MONITOROWANIA WSPÓŁRZĘDNYCH STACJI SYSTEMU W CZASIE PRAWIE-RZECZYWISTYM Figurski M., Szafranek K., Araszkiewicz A., Szołucha M. Realizacja grantu badawczo-rozwojowego własnego pt.: "Budowa modułów wspomagania serwisów czasu rzeczywistego ASG-EUPOS" Umowa nr 0960/R/T02/2010/10 z dnia

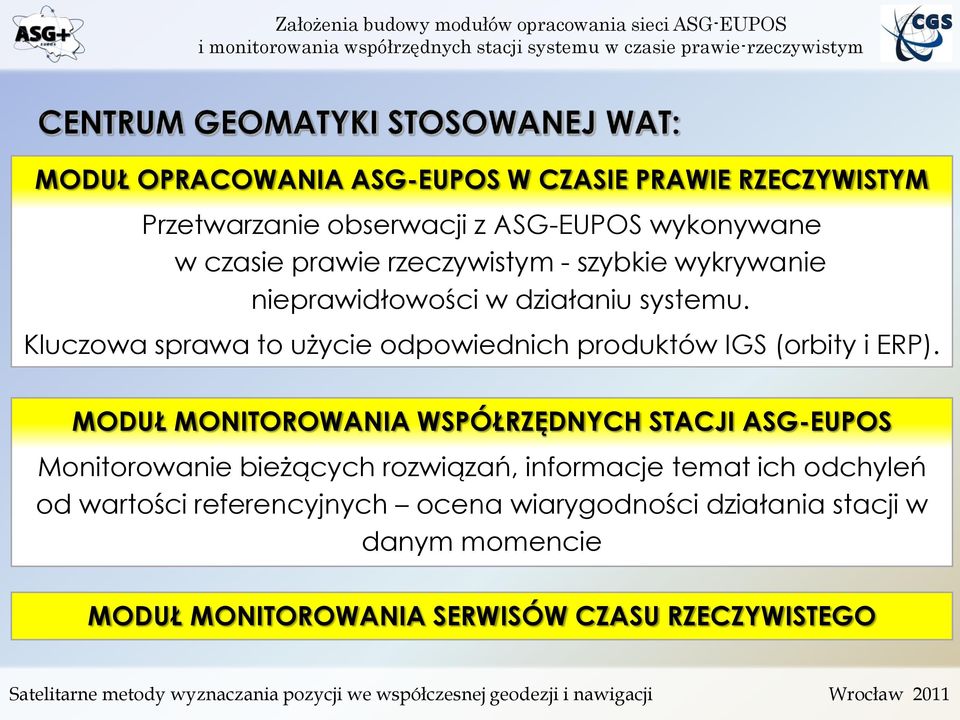

2 MODUŁ OPRACOWANIA ASG-EUPOS W CZASIE PRAWIE RZECZYWISTYM Przetwarzanie obserwacji z ASG-EUPOS wykonywane w czasie prawie rzeczywistym - szybkie wykrywanie nieprawidłowości w działaniu systemu. Kluczowa sprawa to użycie odpowiednich produktów IGS (orbity i ERP). MODUŁ MONITOROWANIA WSPÓŁRZĘDNYCH STACJI ASG-EUPOS Monitorowanie bieżących rozwiązań, informacje temat ich odchyleń od wartości referencyjnych ocena wiarygodności działania stacji w danym momencie MODUŁ MONITOROWANIA SERWISÓW CZASU RZECZYWISTEGO

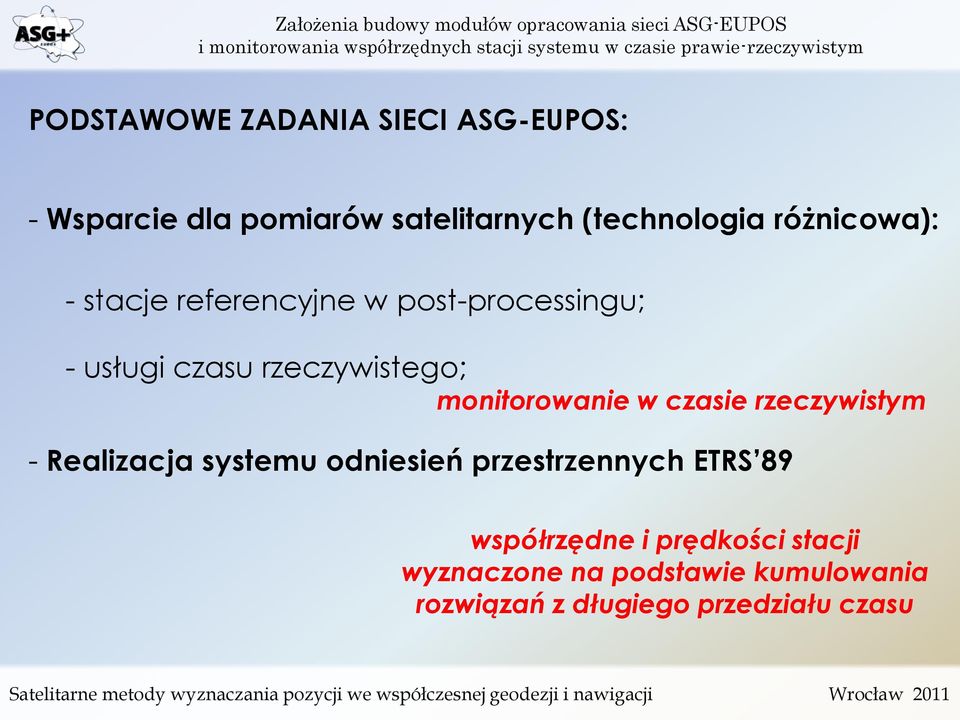

3 PODSTAWOWE ZADANIA SIECI ASG-EUPOS: - Wsparcie dla pomiarów satelitarnych (technologia różnicowa): - stacje referencyjne w post-processingu; - usługi czasu rzeczywistego; monitorowanie w czasie rzeczywistym - Realizacja systemu odniesień przestrzennych ETRS 89 współrzędne i prędkości stacji wyznaczone na podstawie kumulowania rozwiązań z długiego przedziału czasu

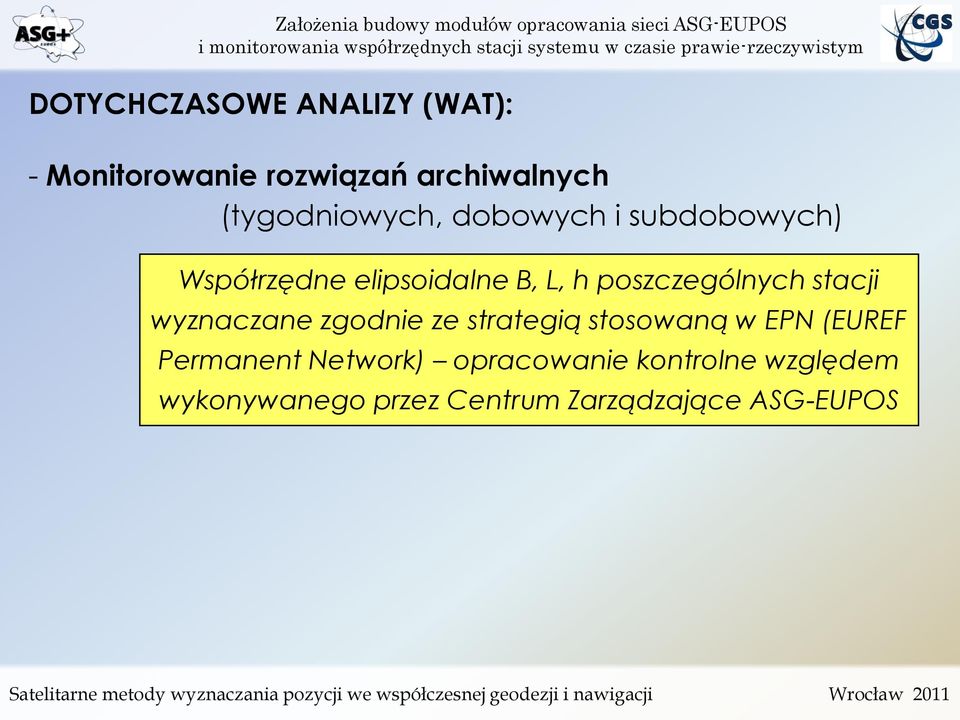

4 DOTYCHCZASOWE ANALIZY (WAT): - Monitorowanie rozwiązań archiwalnych (tygodniowych, dobowych i subdobowych) Współrzędne elipsoidalne B, L, h poszczególnych stacji wyznaczane zgodnie ze strategią stosowaną w EPN (EUREF Permanent Network) opracowanie kontrolne względem wykonywanego przez Centrum Zarządzające ASG-EUPOS

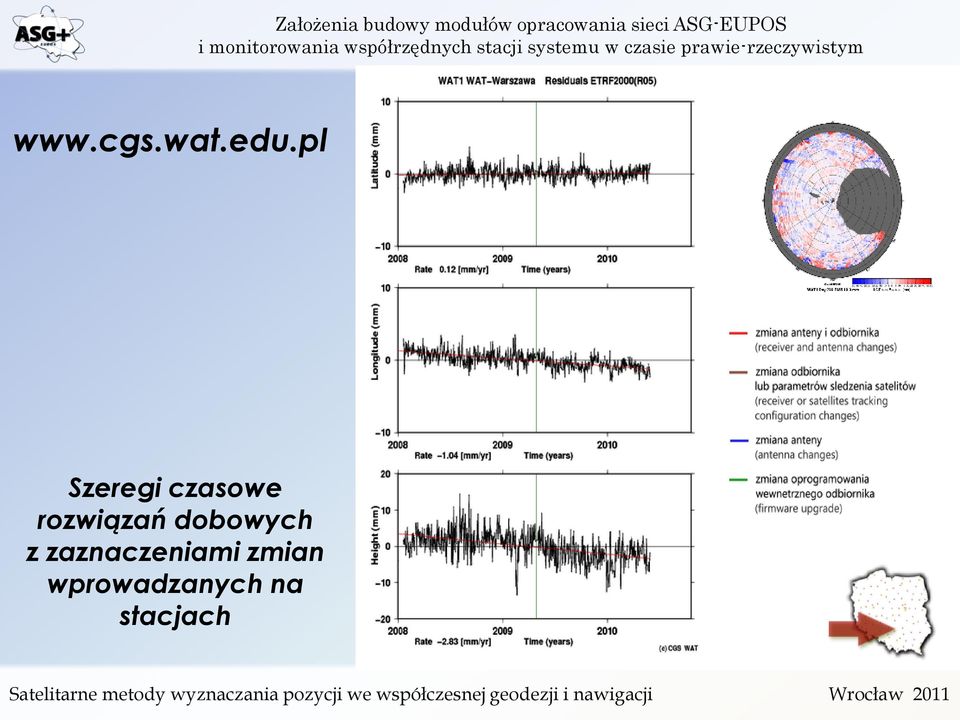

5 Szeregi czasowe rozwiązań dobowych z zaznaczeniami zmian wprowadzanych na stacjach

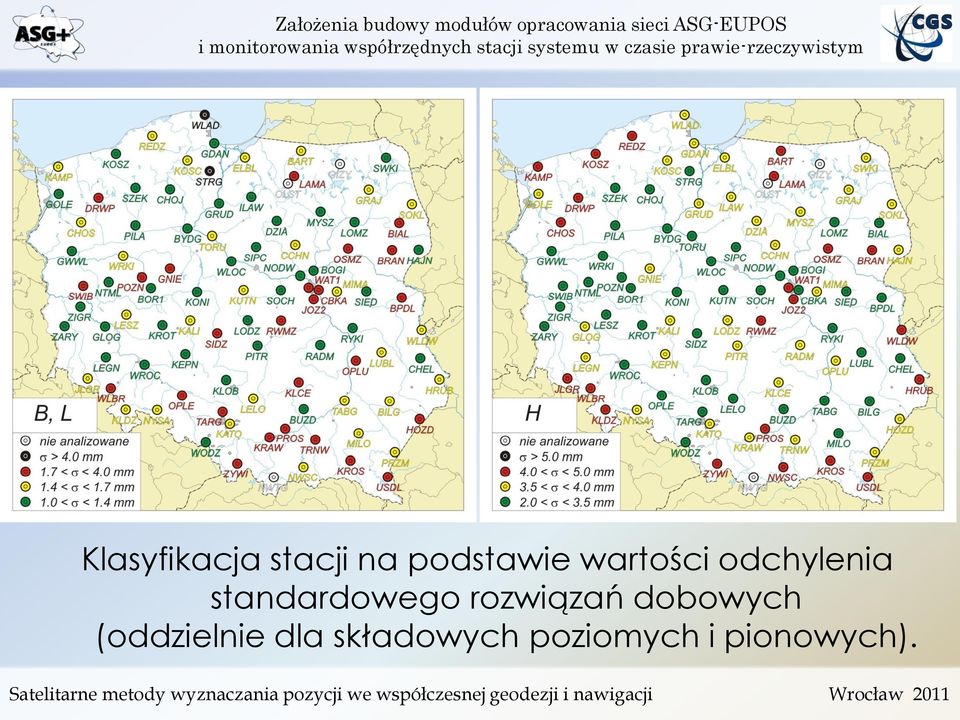

6 Klasyfikacja stacji na podstawie wartości odchylenia standardowego rozwiązań dobowych (oddzielnie dla składowych poziomych i pionowych).

7 DOTYCHCZASOWE ANALIZY (WAT): - Monitorowanie rozwiązań archiwalnych (tygodniowych, dobowych i subdobowych) Współrzędne elipsoidalne B, L, h poszczególnych stacji wyznaczane zgodnie ze strategią stosowaną w EPN (EUREF Permanent Network) opracowanie kontrolne względem wykonywanego przez Centrum Zarządzające ASG-EUPOS - Wyznaczenie współrzędnych i prędkości stacji na podstawie około 3-letnich obserwacji Opracowanie obserwacji (Bernese 5.0) i kumulowanie rozwiązań (CATREF)

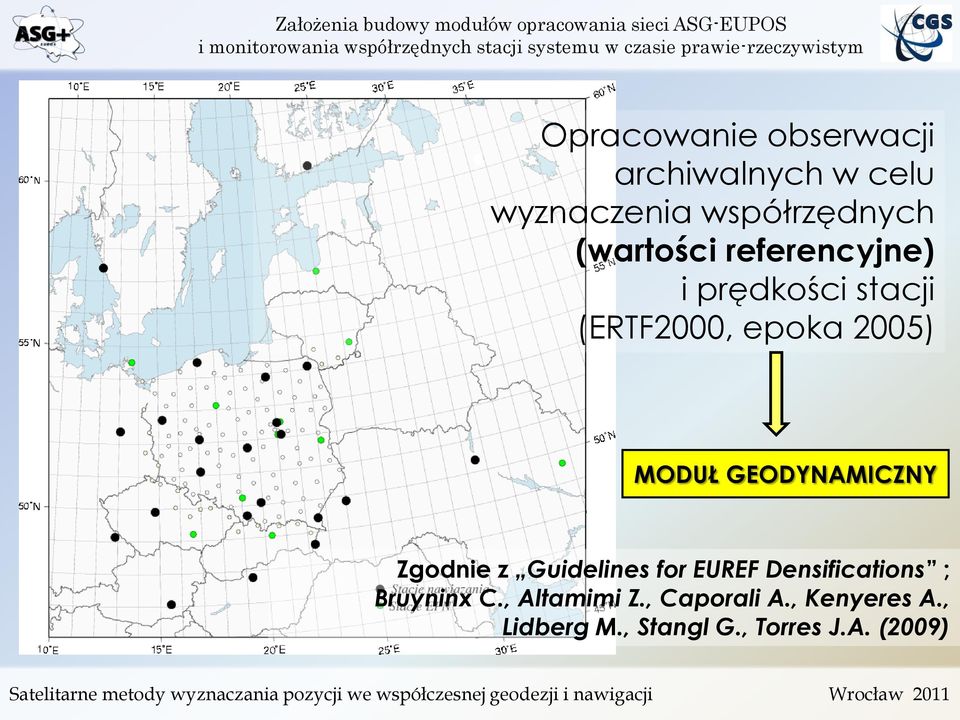

8 Opracowanie obserwacji archiwalnych w celu wyznaczenia współrzędnych (wartości referencyjne) i prędkości stacji (ERTF2000, epoka 2005) MODUŁ GEODYNAMICZNY Zgodnie z Guidelines for EUREF Densifications ; Bruyninx C., Altamimi Z., Caporali A., Kenyeres A., Lidberg M., Stangl G., Torres J.A. (2009)

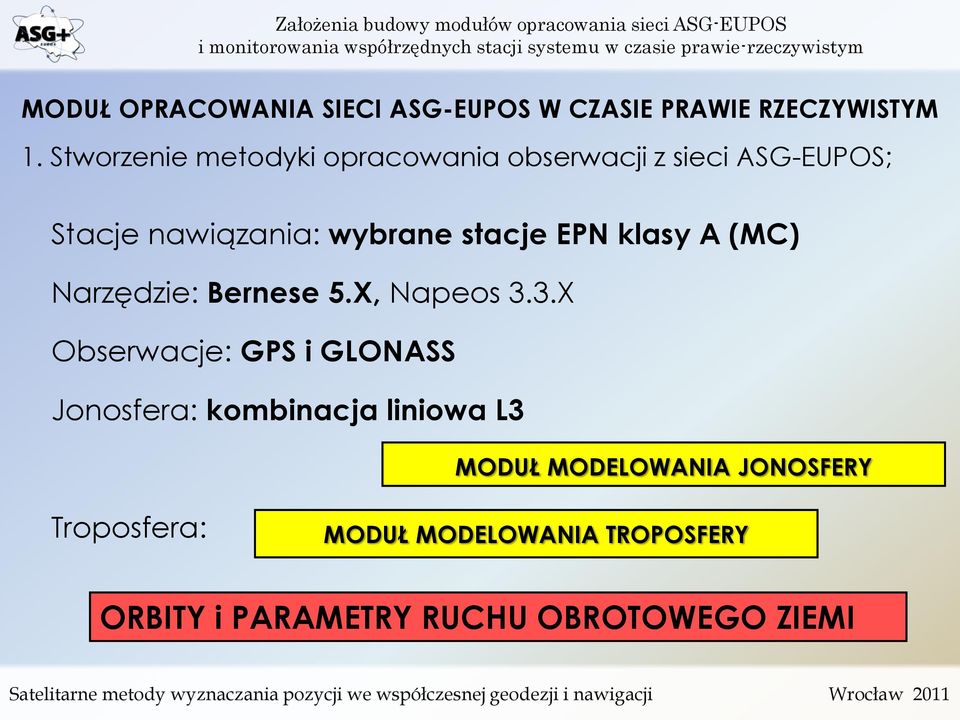

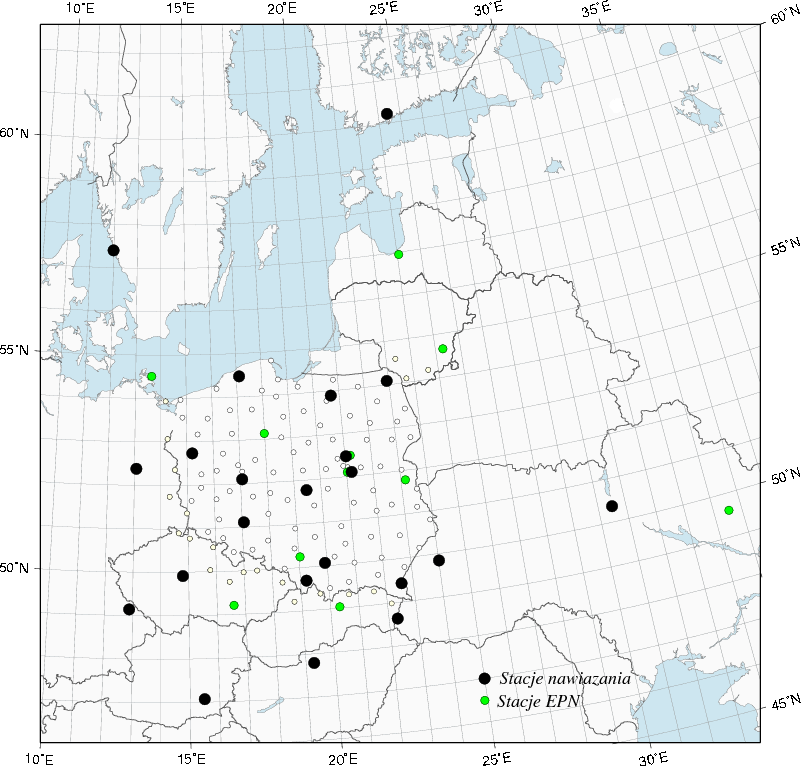

9 MODUŁ OPRACOWANIA SIECI ASG-EUPOS W CZASIE PRAWIE RZECZYWISTYM 1. Stworzenie metodyki opracowania obserwacji z sieci ASG-EUPOS; Stacje nawiązania: wybrane stacje EPN klasy A (MC) Narzędzie: Bernese 5.X, Napeos 3.3.X Obserwacje: GPS i GLONASS Jonosfera: kombinacja liniowa L3 MODUŁ MODELOWANIA JONOSFERY Troposfera: MODUŁ MODELOWANIA TROPOSFERY ORBITY i PARAMETRY RUCHU OBROTOWEGO ZIEMI

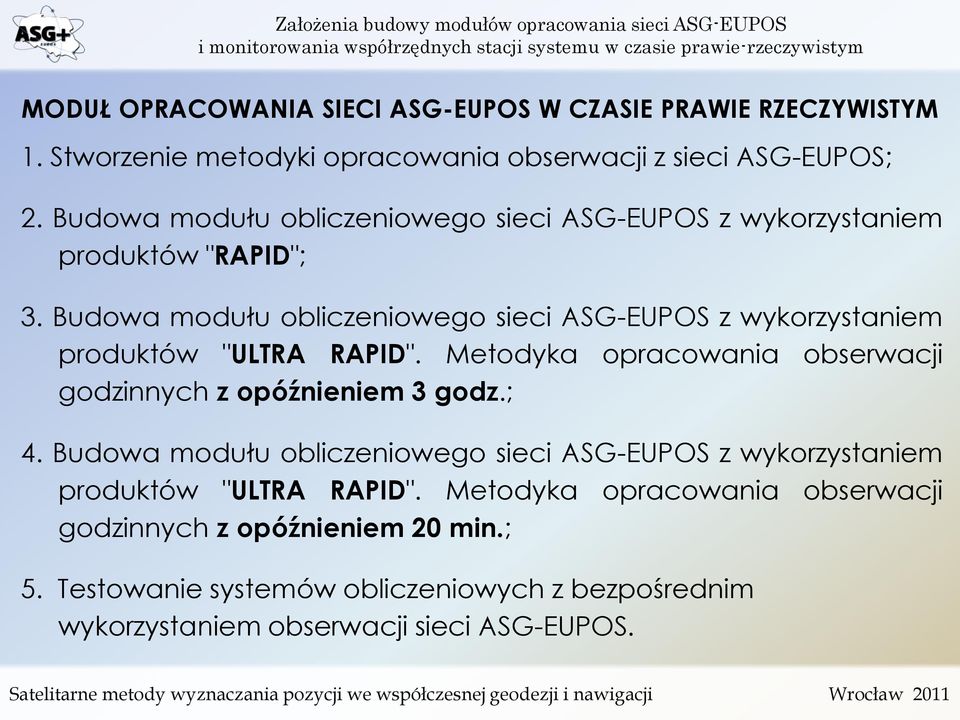

10 MODUŁ OPRACOWANIA SIECI ASG-EUPOS W CZASIE PRAWIE RZECZYWISTYM 1. Stworzenie metodyki opracowania obserwacji z sieci ASG-EUPOS; 2. Budowa modułu obliczeniowego sieci ASG-EUPOS z wykorzystaniem produktów "RAPID"; 3. Budowa modułu obliczeniowego sieci ASG-EUPOS z wykorzystaniem produktów "ULTRA RAPID". Metodyka opracowania obserwacji godzinnych z opóźnieniem 3 godz.; 4. Budowa modułu obliczeniowego sieci ASG-EUPOS z wykorzystaniem produktów "ULTRA RAPID". Metodyka opracowania obserwacji godzinnych z opóźnieniem 20 min.; 5. Testowanie systemów obliczeniowych z bezpośrednim wykorzystaniem obserwacji sieci ASG-EUPOS.

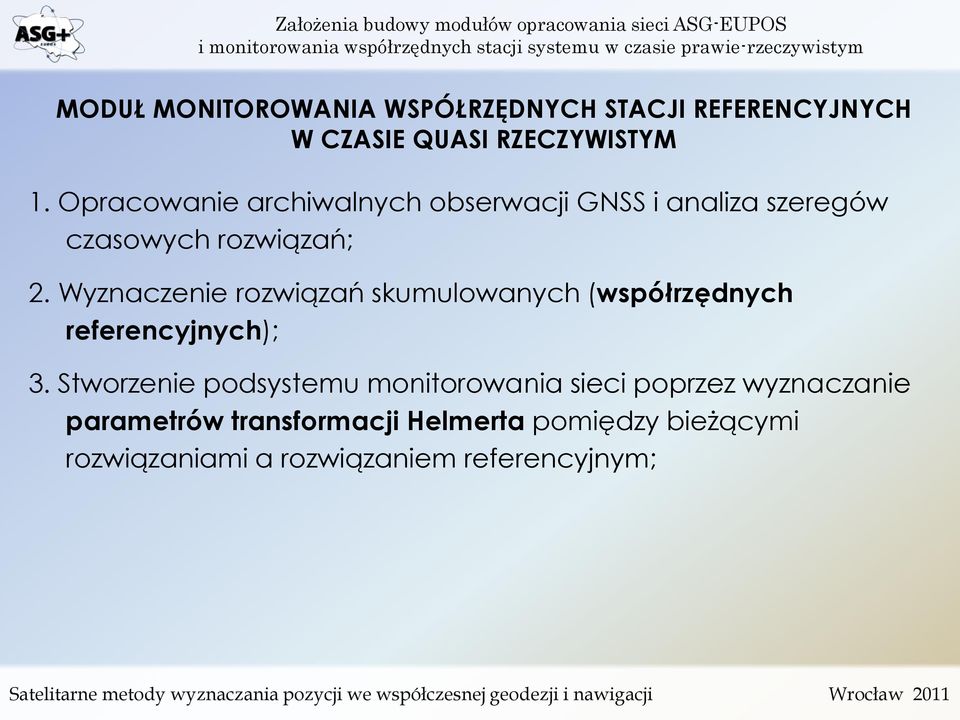

11 MODUŁ MONITOROWANIA WSPÓŁRZĘDNYCH STACJI REFERENCYJNYCH W CZASIE QUASI RZECZYWISTYM 1. Opracowanie archiwalnych obserwacji GNSS i analiza szeregów czasowych rozwiązań; 2. Wyznaczenie rozwiązań skumulowanych (współrzędnych referencyjnych); 3. Stworzenie podsystemu monitorowania sieci poprzez wyznaczanie parametrów transformacji Helmerta pomiędzy bieżącymi rozwiązaniami a rozwiązaniem referencyjnym;

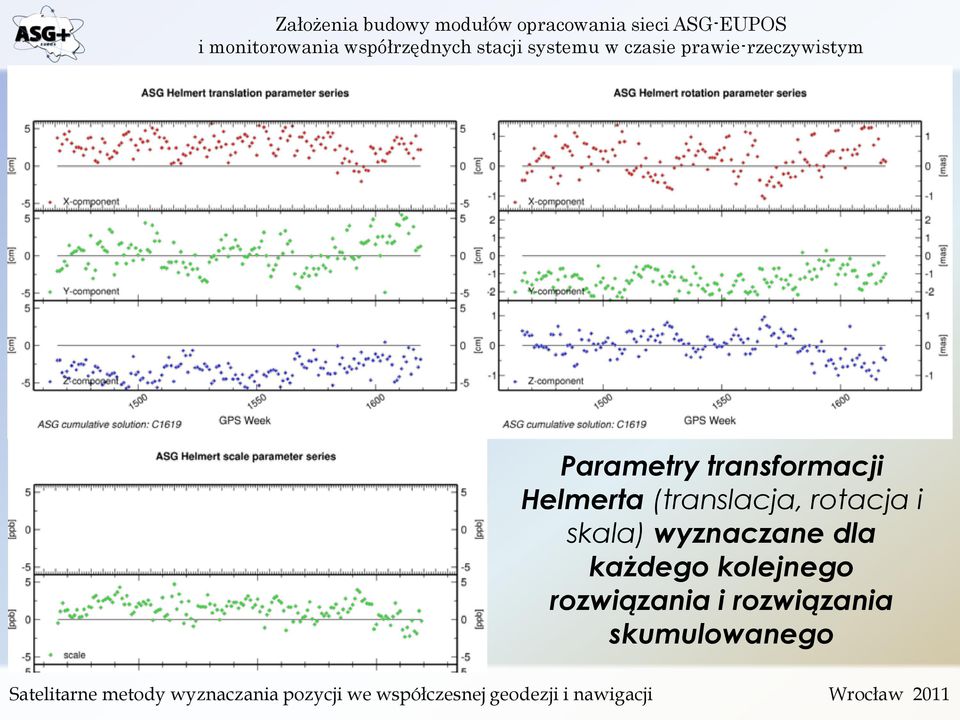

12 Parametry transformacji Helmerta (translacja, rotacja i skala) wyznaczane dla każdego kolejnego rozwiązania i rozwiązania skumulowanego

13 MODUŁ MONITOROWANIA WSPÓŁRZĘDNYCH STACJI REFERENCYJNYCH W CZASIE QUASI RZECZYWISTYM 1. Opracowanie archiwalnych obserwacji GNSS i analiza szeregów czasowych rozwiązań; 2. Wyznaczenie rozwiązań skumulowanych (współrzędnych referencyjnych); 3. Stworzenie podsystemu monitorowania sieci poprzez wyznaczanie parametrów transformacji Helmerta pomiędzy bieżącymi rozwiązaniami a rozwiązaniem referencyjnym; 4. Stworzenie modułu porównującego współrzędne referencyjne i bieżące (dobowe i godzinne); 5. Stworzenie ogólnodostępnego interaktywnego serwisu internetowego prezentującego bieżące wyniki.

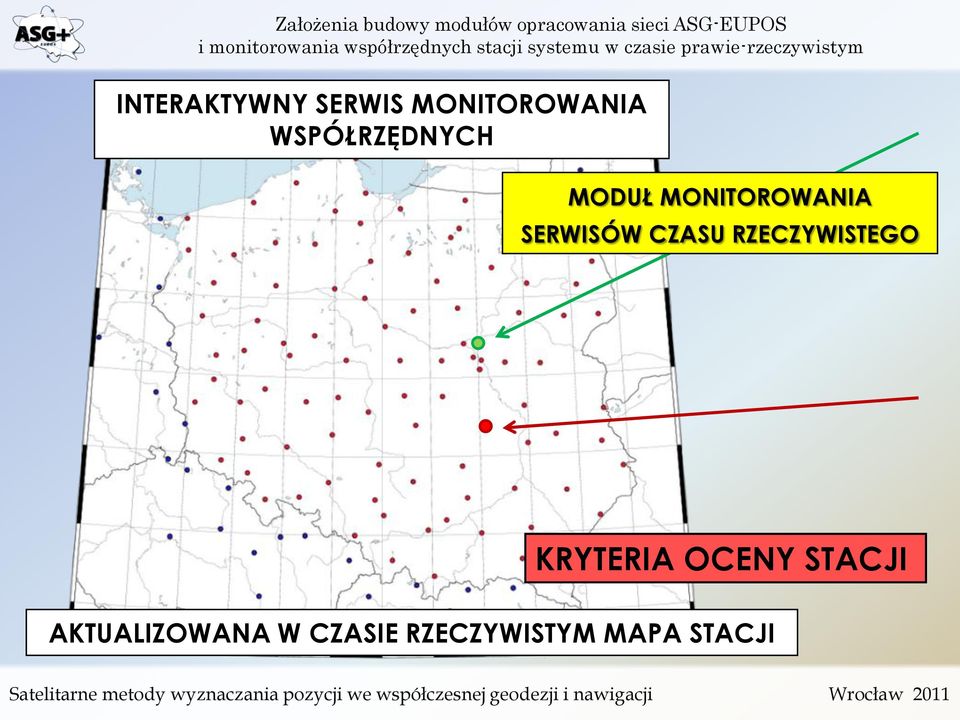

14 INTERAKTYWNY SERWIS MONITOROWANIA WSPÓŁRZĘDNYCH MODUŁ MONITOROWANIA SERWISÓW CZASU RZECZYWISTEGO KRYTERIA OCENY STACJI AKTUALIZOWANA W CZASIE RZECZYWISTYM MAPA STACJI

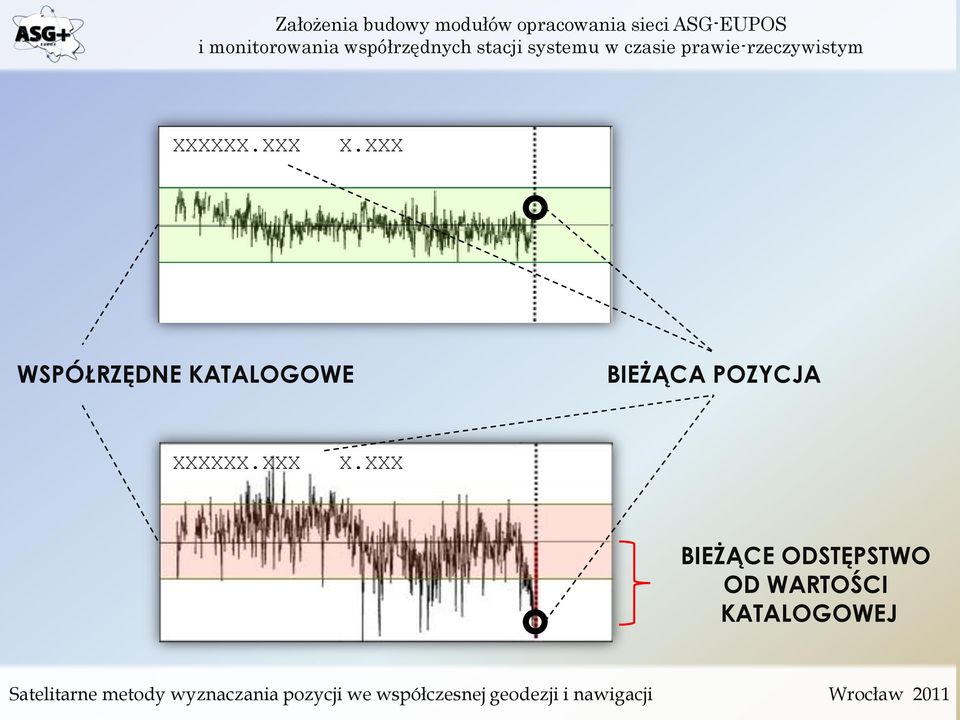

15 XXXXXX.XXX X.XXX WSPÓŁRZĘDNE KATALOGOWE BIEŻĄCA POZYCJA XXXXXX.XXX X.XXX BIEŻĄCE ODSTĘPSTWO OD WARTOŚCI KATALOGOWEJ

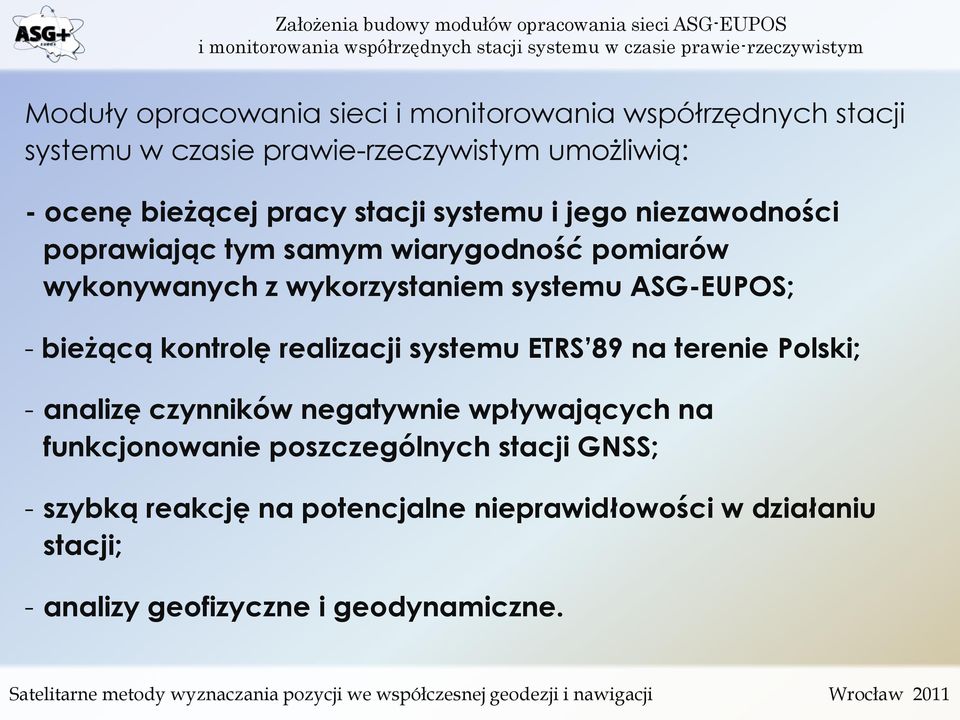

16 Moduły opracowania sieci i monitorowania współrzędnych stacji systemu w czasie prawie-rzeczywistym umożliwią: - ocenę bieżącej pracy stacji systemu i jego niezawodności poprawiając tym samym wiarygodność pomiarów wykonywanych z wykorzystaniem systemu ASG-EUPOS; - bieżącą kontrolę realizacji systemu ETRS 89 na terenie Polski; - analizę czynników negatywnie wpływających na funkcjonowanie poszczególnych stacji GNSS; - szybką reakcję na potencjalne nieprawidłowości w działaniu stacji; - analizy geofizyczne i geodynamiczne.
