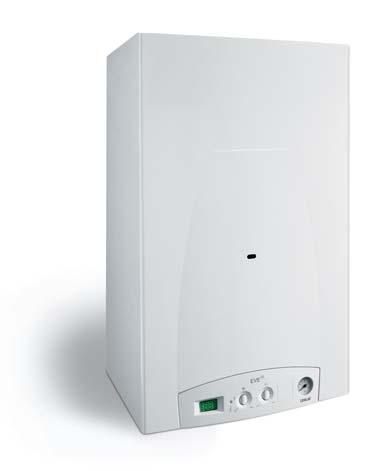

2 Szeroki zakres TYP ciąg naturalny zamknięta komora spalania dwu-obiegowy wymiennik ciepła jedno-obiegowy wymiennik ciepła elektryczny zawór rozdzielczy wymiennik ciepła z płytami c.w.u. EVE 05 RTFS 24 EVE 05 CTN 24 F EVE 05 CTFS 24 F EVE 05 CTN 24 EVE 05 CTFS 24 Najszerszy zakres dla wszelkich potrzeb Kotły dostępne w wersjach z ciągiem naturalnym lub zamkniętą komorą spalania i ciągiem wymuszonym. Wyposażone w wymienniki jedno lub dwu-obiegowe oraz wymiennik płytowy C.W.U., o mocy 24 lub 28 kw. Mogą pracować zasilane gazem ziemnym lub LPG. Ochronna izolacja elektryczna IP. Zwarta budowa o wymiarach: wysokość 700, szerokość 420, głębokość 310 mm. Łatwość instalowania, regulacji i konserwacji, dzięki zastosowaniu przez UNICAL elektroniki i komponentów wysokiej jakości. EVE 05: idealne połączenie osiągów i prostoty EVE 05 dzięki prostocie konstrukcji i działania, stanowi najbardziej wymowny dowód stosowania przez firmę UNICAL światowego poziomu technologii w produkcji kotłów. Dowodem estetyki przy prostocie budowy i obsługi jest panel sterowania, który harmonijnie wbudowany w zaokrągloną obudowę pomalowaną proszkową farbą epoksydowopoliestrową, stanowi dopełnienie dopracowanej całości.

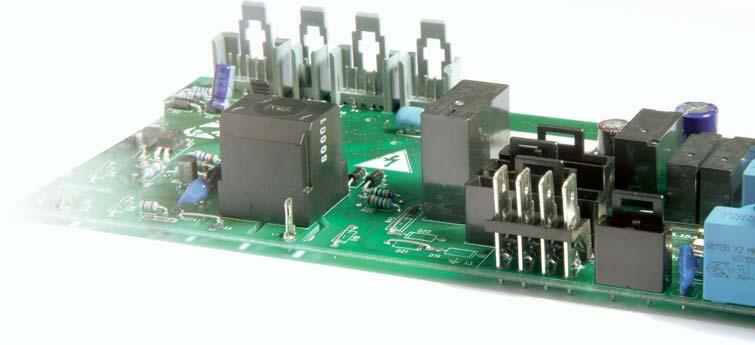

3 Mechatronika EVE 05 lata gwarancji Dzięki swojej szczególnej konfiguracji. Komora spalania: wymiennik ciepła (u góry) i palnik ze stali nierdzewnej (u dołu). Pojedyncza elektroda zapłonu i jonizacji. Wbudowany wyłącznik przepływowy. Pompa z wbudowanym filtrem i odpowietrznikiem. IMPULS Anty-blokada pompy. Po długim okresie postoju kotła, elektronika daje 5 sekundowy impuls co 24 godziny postoju, co pozwala pompie przez chwilę pracować i uniknąć zapieczenia. PANEL OBROTOWY PANEL OBROTOWY 0 h 24 h 48 h 72 h CYKLE CZASOWE Timer przeciwzakłóceniowy pompy. Panel sterowania ze świecącym wyświetlaczem wielofunkcyjnym. Kompaktowy zespół hydrauliczny. Obracany panel sterowania dla ułatwienia konserwacji. Czujniki NTC dla obiegu grzewczego i sanitarnego. Elektroniczna płytka drukowana z mikroprocesorem. Modulujący zawór gazowy. Ochrona przed niską temperaturą zapewnia wysoką niezawodność

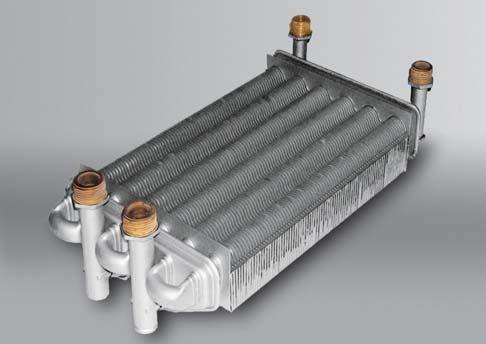

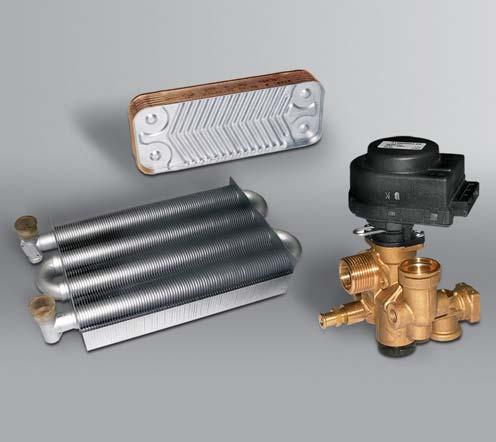

4 Gorąca woda z EVE 05 Dwu-obiegowy wymiennik ciepła Dwu-obiegowy wymiennik ciepła przekrój poprzeczny Proste i szybkie kombi Dwu-obiegowy wymiennik ciepła: Ultra-zwarty o dużej użebrowanej powierzchni 1,65 m 2 wokół sześciu rur miedzianych o przekroju owalnym, wewnątrz których umieszczono rury obiegu wody sanitarnej (do l/min, od 35 do 60 C), zapewnia maksymalnie szybką wymianę ciepła, znacznie redukując wytrącanie wapnia. Wyniki: Natychmiastowa, w porównaniu do tradycyjnych kotłów bezzwłocznych, produkcja gorącej wody. Szybka reakcja na zmiany temperatury wody, dzięki bardzo małej bezwładności wynikającej z materiałów i kształtu wymiennika. Znaczna oszczędność energii. Bardzo wygodne kombi Jedno-obiegowy wstępny wymiennik ciepła: gwarantuje doskonałą wydajność oraz idealną sprawność przy dowolnych warunkach obciążenia. 12 płytowy wymiennik ciepła AISI 316L dla C.W.U. ze stali nierdzewnej. Zapewnia większą powierzchnię wymiany tak, że przy tej samej temperaturze wody i wielkości zapotrzebowania, kocioł może pracować przy niższej temperaturze uzyskując: - stałą temperaturę wody podczas poboru; - uzysk C.W.U. w ilości l/min, przy t 25K. Regulowany zawór rozdzielczy nowej generacji, (będący wynikiem studium technologicznego Unical w zakresie grupy hydrauliki z mosiądzu), dzięki wyposażeniu w mocny silnik elektryczny, potrafi szybko i bezpiecznie przełączać gorącą wodę produkowaną przez wstępny wymiennik ciepła do obiegu ciepłej wody użytkowej lub do pętli obiegu centralnego ogrzewania, optymalizując działanie - przy jednoczesnej modulacji temperatury. By-pass automatyczny pozwala optymalizować dopływ wody do kotła, aby w ten sposób aby w ten uniknąć niebezpieczeństwa przegrzania. Jedno-obiegowy wymiennik ciepła Płytowy wymiennik ciepła Zawór trójdrogowy.

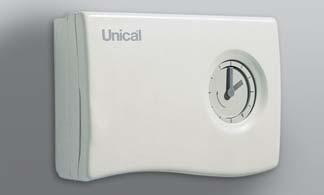

5 EVE O5: po prostu technika Wyświetlacz info + termometr Przycisk zerowania i czyszczenia komina EVE 05 gwarantuje maksymalnie proste użytkowanie. Płyta przednia została zaprojektowana według najnowszych zasad ergonomii. Komplet funkcji obejmuje: Wielofunkcyjny wyświetlacz ciekłokrystaliczny, widoczny także w ciemności i łatwo zrozumiały dla każdego. Wskazuje temperaturę wody grzewczej i sanitarnej, umożliwia odcięcie zasilania przy zaniku płomienia, tryb roboczy, pozycję gotowości oraz diagnostykę ze wskazaniem 11 kodów awarii. Zapłon elektroniczny z potrójną próbą zapalania, zapewnia kotłowi niezawodność w każdych warunkach pogodowych. Ciągła modulacja gazu, sterowana przez mikroprocesor, zarówno w trybie centralnego ogrzewania, jak i produkcji gorącej wody gospodarczej, przez dwa oddzielne czujniki temperatury NTC, zapewnia bardzo dokładne nastawianie temperatur. 15 sekundowa zwłoka zabezpiecza kocioł przed przegrzaniem, kontroluje równowagę cieplną między dopływem a powrotem wody grzewczej. Nawet po dłuższym okresie zapotrzebowania na gorącą wodę użytkową; ta sama funkcja pozwala na pracę w trybie centralnego ogrzewania. Pokrętło temperatury centralnego ogrzewania Ochrona przeciw zamarzaniu, uruchamiana przy 5 C i nagrzewa kocioł do 15 C bez ryzyka, że EVE 05 zamarznie w przypadku niskiej temperatury w miejscu zainstalowania kotła. Anty-blokada pompy. Po długim okresie postoju kotła daje 5-sekundowy impuls, co 24 godziny postoju, co pozwala pompie przez chwilę pracować i uniknąć zapieczeniu. Funkcja kominiarz ułatwia czynność nastawiania spalania. Naciskając przez 3 sekundy przycisk zerowania pozwala kotłowi pracować na przemian, przy maksymalnej i minimalnej wydajności, przez 15 minut. Manometr Regulator temperatury ciepłej wody użytkowej

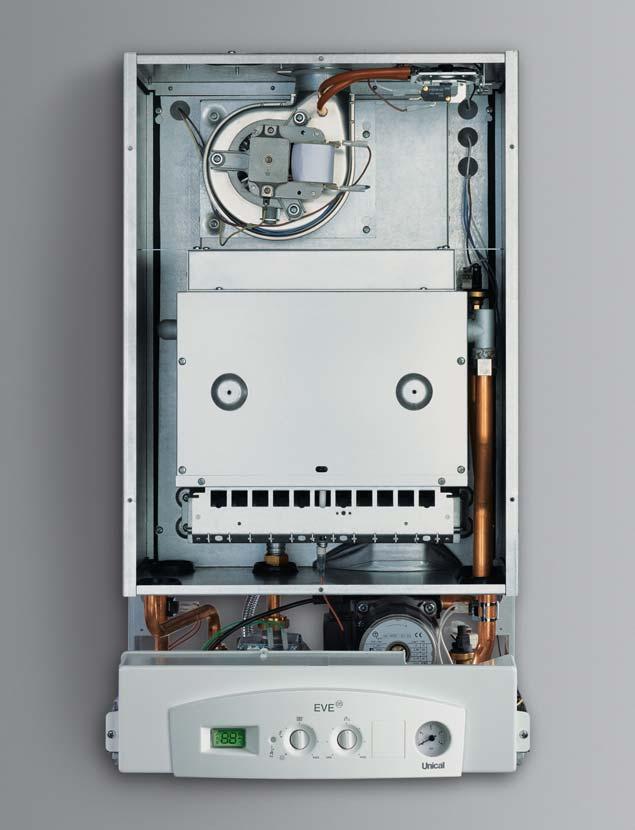

6 Łatwa instalacja i konserwacja Profesjonalny instalator żąda, aby wyroby, które instaluje miały dobre parametry, trwałość podzespołów, prostą i łatwą instalację. W odpowiedzi na powyższe Firma UNICAL wyprodukowała kocioł EVE 05. Elegancki w swej estetyce, o małej głębokości (zaledwie 310 mm); został zaprojektowany ze szczególną troską o łatwość obsługi, szybkość instalowania i łatwy dostęp do podzespołów, tak aby ułatwić serwis podstawowy, awaryjny, a zarazem zredukować koszty konserwacji. Dzięki dobremu rozplanowaniu elementów kotła, technik na pierwszy rzut oka łatwo, szybko je rozpozna i wykona czynności instalacji lub konserwacji, przy niskich kosztach czynności. Demontaż obudowy bez bojlera kotła przez łatwe odpięcie Otwieranie przestrzeni szczelnej komory spalania Wyjmowanie palnika przez wysunięcie w przód, bez przesuwania ciągu gazu Wymiennik ciepła wysuwa się ku przodowi 700 mm 310 mm 420 mm Wyjmowanie przedniej części wentylatora Możliwość obracania skrzynki panelu sterowania - ułatwiający czynność konserwacji
