1 system exit.gp AERECO System wentylacji garaży podziemnych Samoczynne urządzenia oddymiające materiały projektowe AERECO

2

3 system EXIT.gp AERECO System wentylacji garaży podziemnych materiały projektowe Informacje ogólne str. 2 Zakres oferty AERECO str. 4 Zasady Projektowania str. 6 Wentylacja bytowa str. 7 Wentylacja pożarowa str. 8 Sposób projektowania str. 9 Rozmieszczenie elementów systemu str. 10 Elementy systemu str Wentylacja indukcyjna w garażu spełnia dwa podstawowe zadania. Po pierwsze zapewnia skuteczne usuwanie zanieczyszczeń powietrza, które wynikają z eksploatacji samochodów. Po drugie usuwa gazy pożarowe, które powstają w trakcie pożaru, zabezpieczając tym samym konstrukcję budynku przed uszkodzeniem. Intensywna wymiana powietrza znacznie ułatwia prowadzenie akcji gaśniczej. Wentylacja indukcyjna jest projektowana w sposób nie utrudniający ewakuacji ludzi z garażu. Wentylatory EGP.TUC, EGP.TRC, EGP.TUC.S str EGP.TUO, EGP.TRO, EGP.TUO.S str EGP.ASL str EGP.AFL str Klapy przeciwpożarowe AERECO str Automatyka sterująca ACC.GP str C.GP.1 str. 48 C.GP.2 str. 49 T.GP str. 50 ACC.SSP str. 51 Dobór przewodów elektrycznych (N)HXH str Symulacje CFD str. 56 Przepisy str. 58 Wymagania ekoprojektu i etykietowania str. 62 Wsparcie serwisowe AERECO str. 64 Wsparcie projektowe AERECO str. 65

4 2 system aereco exit.gp informacje ogólne exit.gp Wstęp: System wentylacji indukcyjnej oparty jest na pracy układu wentylatorów podstropowych oraz wentylatorów głównych wyciągowych i nawiewnych. W trybie normlanej pracy wentylatory indukcyjne wykorzystuje się do transportu powietrza od punktów nawiewnych do punktów wyciągowych, co powoduje jednoczesne rozcieńczanie i usuwanie zanieczyszczonego powietrza poza budynek. W trybie pracy pożarowej system EXIT.GP ma zapobiec rozprzestrzenianiu się dymu i skierować go do najbliższych punktów wyciągowych zapewniając bezpieczną ewakuację, ochronę konstrukcji budynku oraz warunki umożliwiające prowadzenie akcji gaśniczej. Efekt działania systemu wentylacji indukcyjnej w znacznym stopniu usprawnia zlokalizowanie miejsca i źródła pożaru, co przyczynia się do szybszego ugaszenia ognia. Cele pracy systemu: W TRYBIE PRACY BYTOWEJ Skuteczne usuwanie zanieczyszczonego powietrza z garażu. Utrzymanie bezpiecznej dla użytkowników jakości powietrza w garażu związanej z ograniczeniem stężenia tlenku węgla i gazów LPG. Ze względu na wymuszony, intensywny ruch powietrza w garażu wentylacja indukcyjna jest skuteczniejsza od wentylacji kanałowej w usuwaniu ciężkich zanieczyszczeń gazowych takich jak LPG. W TRYBIE PRACY POŻAROWEJ W czasie wymaganym na bezpieczną ewakuację ludzi z garażu system ma za zadanie utrzymać temperaturę, moc promieniowania i widoczność na drogach ewakuacyjnych na poziomie umożliwiającym bezpieczną ewakuację. Po zakończeniu ewakuacji głównym zadaniem systemu wentylacji jest ochrona konstrukcji budynku. Jest to realizowane za sprawą obniżeniatemperatury w strefie podstropowej. Obniżenie jest uzyskiwane poprzez mieszanie przez wentylatory podstropowe świeżego powietrza z gazami pożarowymi oraz odprowadzanie dymu i gazów pożarowych z intensywnością umożliwiającą umożliwiającej utrzymanie stałego poziomu temperatury. W czasie prowadzenia działań przez ekipy ratowniczo-gaśnicze system ma za zadanie utrzymać temperaturę, moc promieniowania i widoczność na poziomie zapewniającym bezpieczne prowadzenie działań ratowniczo-gaśniczych.

5 system aereco exit.gp 3 Zasada działania systemu wentylacji indukcyjnej: WENTYLACJA BYTOWA Wentylacja bytowa oparta na indukcyjnej nawiewno-wywiewnej instalacji mechanicznej sterowana jest w dwóch progów określanych przez detektory CO i LPG rozmieszczone w garażu. Dodatkowo wentylacja jest sterowana zegarem w trybie godzinowym i tygodniowym. Nastawy czasowe mogą być dostosowane do indywidualnych wymagań administracji obiektu. Przewietrzanie czasowe: Ten tryb wentylacji jest uruchamiany okresowo w godzinach szczytów komunikacyjnych. System umożliwia dostosowanie czasu działania zgodnie z zaleceniami administracji budynku. Załączenie wentylacji na podstawie detekcji CO i LPG następuje niezależnie od trybu przewietrzania. Wentylatory indukcyjne praca na I biegu. Wentylator główny bytowy praca ciągła na I biegu. I próg detekcji CO i/lub LPG: Detektory po wykryciu stężenia CO lub LPG na podwyższonym poziomie uruchamiają system wentylacji w następującym trybie: Wentylatory indukcyjne praca ciągła na I biegu. Wentylator główny bytowy praca ciągła na II biegu. II próg detekcji CO i/lub LPG: Jeżeli stężenie zanieczyszczeń powietrza nie spada, lecz podnosi się przekraczając II próg detekcji wówczas system wentylacji bytowej jest uruchamiany z maksymalną wydajnością. Jeżeli pomimo pracy wentylacji z maksymalną prędkością stężenia zanieczyszczeń nie ulegają obniżeniu wówczas zostają zapalone tablice OPUŚĆ GARAŻ NADMIAR SPALIN oraz tablica ZAKAZ WJAZDU NADMIAR SPALIN. Podczas pracy w tym trybie wentylatory pracują z następującymi ustawieniami: WENTYLACJA POŻAROWA Po równoczesnym wykryciu pożaru przez dwie czujki dymu lub jedną czujkę dymu oraz wciśnięcie przycisku ROP następuje: W pierwszej kolejności zostają zamknięte klapy przeciwpożarowe nie realizujące funkcji oddymiania lub napowietrzania pożarowego w danym scenariuszu, równocześnie zostają otwarte klapy przeciwpożarowe realizujące tę funkcję. W tym samym czasie zostaje otwarta brama wjazdowa. Następnie zostają załączone wentylatory główne na prędkości maksymalnej i w kierunku zgodnym z przyjętym w scenariuszu (wyciąg lub napowietrzanie). Wentylatory główne oddymiające osiągają projektowaną wydajność po ok. 60 s od momentu wykrycia pożaru. Wartość ta jest uwzględniona w symulacji CFD. Uruchomienie wentylatorów indukcyjnych na II biegu w kierunku określonym w scenariuszu następuje po minięciu czasu niezbędnego na ewakuację. Wentylatory indukcyjne osiągają projektowy ciąg po upływie 10 s. Powietrze nawiewane jest do garażu za pomocą szachtu pracującego w trybie rewersyjnym (nawiewnym). Różnica pomiędzy wyciągiem i nawiewem jest uzupełniana za pośrednictwem otworów/szachtów grawitacyjnych (kompensacyjnych). Intensywność wentylacji pożarowej jest uzależniona od wymaganej klasy systemu. Zgodnie z wytycznymi ITB rozróżniamy system oczyszczania z dymu oraz kontroli dymu i ciepła. Systemy oczyszczania z dymu mogą być stosowane w budynkach ZL IV i ZL V o powierzchni strefy mniejszej niż m 2. W pozostałych przypadkach należy stosować systemy kontroli dymu i ciepła. Szczegółowe wymagania dla systemów znajdują się w wytycznych ITB. Wentylatory indukcyjne praca ciągła na II biegu. Wentylator główny bytowy praca ciągła na II biegu.

6 4 aereco products catalogue Zakres oferty EXIT.GP AERECO

7 system aereco exit.gp 5 Firma AERECO oferuje kompletne rozwiązania dla wentylacji garaży wielostanowiskowych obejmujące: WSPARCIE PROJEKTOWE Pomoc w tworzeniu koncepcji wentylacji bytowej i pożarowej garażu. Optymalne rozmieszczenie punktów wyciągowych, nawiewnych i kompensacyjnych. Rozmieszczenie wentylatorów indukcyjnych. Dobór parametrów technicznych wentylatorów. Pomoc przy tworzeniu opisów projektowych. Zobacz na stronie 64. ANALIZA CFD Jest realizowana w celu optymalizacji i potwierdzenia poprawności projektu wentylacji. Symulacja CFD obejmuje okres od powstania pożaru do osiągnięcia maksymalnego poziomu mocy mającego miejsce w momencie pożaru trzech samochodów (zgodnie z wytycznymi ITB). Wyniki symulacji są opracowane w formie raportu zawierającego analizę słowną oraz wizualizację graficzną. Zobacz na stronie 56. DOSTARCZENIE WENTYLATORÓW. Oferowane wentylatory główne są przystosowane do pracy w temperaturze: 400 C przez 2 h, 300 C przez 1 h, 300 C przez 2 h oraz 200 C przez 2 h. W przypadku wentylatorów indukcyjnych pożarowych odporność ogniowa wynosi 400 C przez 2 h. Zgodność odporności ogniowej wentylatorów z normą jest potwierdzona znakiem CE. Wentylatory są dostarczane wraz z osprzętem takim jak: stopy montażowe, wibroizolatory, króćce elastyczne oraz przeciwkołnierze. Zobacz na stronie 12. PROJEKTOWANIE I DOSTARCZANIE CZUJNIKÓW oraz TABLIC OSTRZEGAWCZYCH. AERECO pomaga w opracowaniu projektu rozmieszczenia i okablowania czujników i tablic ostrzegawczych. Dostarczane przez AERECO czujniki oraz tablice współpracują z automatyką sterującą ACC.GP. Zobacz na stronach DOSTARCZENIE AUTOMATYKI STERUJĄCEJ. Automatyka ACC.GP reguluje tryby pracy bytowy i pożarowy, wentylatorów i klap w oparciu o sygnały z czujników CO i LPG. Automatyka ACC. GP jest tworzona indywidualnie pod dany system wentylacji w oparciu o sprawdzone i certyfikowane podzespoły. Automatyka posiada wymagane w Polsce dokumenty dopuszczające: certyfikat zgodności, aprobatę techniczną, deklarację zgodności. Zobacz na stronie 46. DOSTARCZANIE KLAP PPOŻ. AERECO dostarcza zarówno klapy odcinające do wentylacji bytowej, jak również klapy do wentylacji pożarowej. Wszystkie oferowane klapy posiadają wymagane dokumenty dopuszczające. Zgodność z normą europejską jest potwierdzona znakiem CE. Więcej informacji o klapach ppoż. można znaleźć Zobacz na stronie MONTAŻE ELEMENTÓW. Firma AERECO oferuje usługę montażu wentylatorów i automatyki sterującej. W ofercie montażu uwzględnione jest wykonanie instalacji elektrycznej pomiędzy automatyką sterującą a wentylatorami i czujnikami. URUCHOMIENIE INSTALACJI. Firma AERECO oferuje darmowy rozruch systemu EXIT.GP. W ramach rozruchu następuje sprawdzenie poprawności działania systemu detekcji pożaru, automatyki sterującej oraz testy systemu wentylacji. TESTY DYMOWE. AERECO przeprowadza próbne testy dymowe z wykorzystaniem gorącego dymu. Asystuje przy odbiorach przez PSP.

8 6 system aereco exit.gp Projektowanie zasady Pierwszym krokiem przy rozpoczęciu projektowania jest określenie jaką funkcję ma pełnić system wentylacji. Czy powinien pełnić funkcję wentylacji wyłącznie bytowej, czy łączyć funkcje wentylacji pożarowej i bytowej. Podstawą prawną służącą podjęciu decyzji jest rozporządzenie warunki techniczne (WT). W celu spełnienia tego wymagania w garażach o powierzchni całkowitej powyżej 1500 m 2 należy zastosować system, który będzie pracował nie tylko w trybie wentylacji bytowej, ale będzie również uruchamiany podczas pożaru.

9 system aereco exit.gp 7 Wentylacja bytowa: Głównymi zanieczyszczeniami napotykanymi w garażu są tlenek węgla (CO), benzen oraz pyły. Zgodnie z normą VDI 2053 tlenek węgla można uznać jako zanieczyszczenie znacznikowe, którego stężenie rośnie szybciej od innych zanieczyszczeń w garażu. Taka zależność jest poprawna przy stężeniu do około 60 ppm. Przy stężeniu CO na poziomie 100 ppm nie ma pewności czy poziom pozostałych zanieczyszczeń również nie jest na niebezpiecznym poziomie. Tlenek węgla powstaje w wyniku niecałkowitego spalania paliw. Jest substancją bardzo trującą. Jak podają badania podczas pracy silników spalinowych tlenek węgla stanowi do 8% objętości spalin. Emisja tlenku węgla jest największa przy pracy zimnego silnika gdy katalizator nie jest wystarczająco nagrzany. Średnia ilość CO emitowana przez jeden pojazd. W celu doboru systemu indukcyjnej wentylacji bytowej należy przeanalizować ilość zanieczyszczeń generowanych przez pojazdy. Podstawą do obliczenia ilości powietrza niezbędnej do usunięcia tlenku węgla może być niemiecka norma VDI 2053 z grudnia Norma ta określa poziom emisji CO przez silnik samochodu w dwóch sytuacjach: rozruch i jazda samochodu z zimnym silnikiem (uruchomienie i wyjazd z garażu) jazda samochodu z gorącym silnikiem (wjazd samochodu z zewnątrz do garażu) Przykład: Garaż podziemny w budynku mieszkalnym na 100 stanowisk Długość wjazdu do garażu: 20 m Długość przejazdu między miejscami postojowymi: 134 m Długość parkowania (wartość przyjęta): 10 m 1. Średnia długość drogi wyjazdu S aus = / = 97 m 2. Emisja CO E CO,kalt = 0,89 s 0,49 aus E CO,kalt = 8,37 [ g co pojazd 3. Całkowita emisja CO ] Uwzględniając aktywność mieszkańców budynku mieszkalnego, przyjęto że w godzinach krytycznego szczytu porannego, samochody wyłącznie opuszczają garaż. Dla budynku mieszkalnego przyjęto: f SP = 0,6 Procedurę obliczeniową należy przeprowadzić w poniższy sposób: 1. Obliczanie średniej drogi. Średnia droga jest sumą długości wjazdu, przejazdu, parkowania. Nie należy przyjmować wartości mniejszej niż 80 m. 2. Obliczanie emisji CO przez pojazd f SP z SP V co = ( E co, warm + E co, cold ) p co ( ) [m 3 /h] 0,6 100 V co = 8, = 0,43 [m 1, /h] 8 4. Obliczanie wymaganej ilości powietrza wentylacyjnego: W zależności od rodzaju garażu: V co V aussen = CO Ausl - CO aussen f g [m 3 /h] Symbol Tryb pracy pojazdu Długość drogi Emisja CO w g/m E CO, warm Wjazd do garażu i parkowanie Wartość z projektu 0,008 S ein E CO, cold Uruchomienie i wyjazd z garażu S<80 m 7,6 80 S<500 m gdzie: 0,89 s 0,49 aus S ein średnia długość drogi wjazdu (suma wjazdu, przejazdu, parkowania) S aus średnia długość drogi wyjazdu (przyjmować nie mniej niż 80 m dla zimnego silnika) 0,43 V aussen = 1,4 = [m 3 /h] 60-5 Obliczona wartość jest w praktyce stosowana jako intensywność przewietrzania czyli najniższego biegu wentylacji. Ze względu na ograniczoną sprawność wymiany powietrza wynikającą ze skomplikowanej geometrii i nierównomiernego wentylowania całej powierzchni garażu zaleca sie projektowanie maksymalnej wydajności systemów na poziomie m 3 /h przypadających na jedno miejsce parkingowe. Uwzględniając chwilowe szczyty komunikacyjne przypadające na godzinny poranne i popołudniowe, zdecydowanie lepszym rozwiązaniem pod względem oszczędności energii elektrycznej i elastyczności w usuwaniu zanieczyszczeń jest zastosowanie systemu wentylacji sterowanej czasowo oraz czujnikami tlenku węgla i gazu LPG. Do projektu został przyjęty wentylator o wydajności m 3 /h Wentylator pracuje w trybie przewietrzania z wydajnością m 3 /h W trybie pierwszego progu CO/LPG m 3 /h W trybie drugiego progu CO/LPG m 3 /h

10 8 system aereco exit.gp 3. Obliczanie ilości emitowanego CO przez pojazdy Wentylacja POŻAROWA: f SP z SP V co = ( E co, warm + E co, kalt ) gdzie: p co [m 3 /h] Rozróżniamy dwa typy systemów wentylacji pożarowej: Wentylację przewodową Wentylację indukcyjną f SP współczynnik równoczesności z SP ilość miejsc postojowych ρ CO gęstość tlenku węgla (1, g/m 3 przy 20 C) Współczynnik równoczesności VDI 2053 Typ garażu Przykłady Opis Współczynnik [1/h] Niewielki ruch Intensywny ruch pojazdów Ruch równoczesny bardzo intensywny Budynki mieszkalne, biurowe Garaże publiczne/ ogólnodostępne Teatry, kina 60% miejsc postojowych tylko wyjazd Czas parkowania 75-40min przy pełnym obłożeniu miejsc wjazd i wyjazd Wyjazd wszystkich pojazdów w czasie 30min. 4. Obliczanie wymaganej ilości powietrza wentylacyjnego V aussen = CO Ausl - CO aussen gdzie: V co f g [m 3 /h] V aussen wymagana ilość powietrza wentylacyjnego [m 3 /h] V CO emisja CO przez pojazdy [m 3 /h] CO Ausl założona zawartość CO w garażu (60 ppm) 0,6 0,8 1,5 CO aussen zawartość CO w powietrzu zewnętrznym (5 ppm przy ruchliwych drogach, wartość pomijalna na obrzeżach miast) f G współczynnik określający rodzaj systemu wentylacji 1,1 1,5. 2 Wentylacja przewodowa nie powinna być stosowana w garażach o wysokości mniejszej niż 3,5 m. Jest to związane z brakiem wystarczającej ilości miejsca na zbiornik dymu. Zgodnie z wytycznymi ITB w garażu wysokość warstwy wolnej od dymu powinna wynosić minimum 2,2 m. Ponadto w celu wyeliminowania zjawisku przeciągania (zasysanie przez kratki oddymiające powietrza ze strefy wolnej od dymu) grubość warstwy dymu pod dolną krawędzią kratki powinna wynosić przynajmniej 1 m. Z tego powodu w garażach niższych niż 3,5 m zaleca się stosowanie wyłącznie wentylacji indukcyjnej. Wentylację indukcyjną można podzielić ze względu na pełnioną funkcję na dwa rodzaje systemów: System oczyszczenia z dymu System kontroli rozprzestrzeniania dymu i ciepła Systemy te różnią się między sobą efektywnością działania, różnica wynika z celów im stawianych. Zgodnie z wytycznymi ITB "SYSTEM OCZYSZCZANIA Z DYMU" może być stosowany jedynie w obiektach gdzie istnieje małe prawdopodobieństwo równoczesnego przebywania wielu osób. Jest to system najczęściej stosowany w budynkach mieszkalnych (kategoria ZL IV) i zamieszkania zbiorowego (kategoria ZL V). Minimalna wydajność systemu wynosi m 3 /h w każdej strefie dymowej. Powierzchnia strefy dymowej nie może przekraczać m 2 oraz żaden z jej wymiarów nie powinien przekraczać 60 m. Głównym celem systemu jest utrzymanie dymu w warstwie podstropowej podczas ewakuacji. Po upływie czasu niezbędnego na ewakuację zadaniem wentylacji jest obniżenie temperatury w garażu poprzez mieszanie dymu z powietrzem zewnętrznym, oraz usuwanie powstałych gazów pożarowych. "SYSTEM KONTROLI ROZPRZESTRZENIANIA DYMU I CIEPŁA" zgodnie z wytycznymi ITB powinien być stosowany w pozostałych sytuacjach. Zadaniem tego systemu jest usuwanie dymu w danej strefie z intensywnością wystarczającą, aby przeciwdziałać cofaniu się dymu. Wiąże się to z utrzymaniem odpowiednio dużej prędkości powietrza, przy której przepływające powietrze tworzy barierę dla gorącego dymu. Prędkość krytyczna ograniczająca rozprzestrzenianie się dymu jest określona w wytycznych ITB na poziomie 0,9 m/s w garażach bez tryskaczy lub 0,7 m/s w garażach z tryskaczami. W praktyce przy założeniu prędkości na jednym z powyższych poziomów wydajność systemu wentylacji jest zależna od pola powierzchni przekroju granicy danej strefy. Przyjęte wartości powinny być zawsze weryfikowane przy wykorzystaniu symulacji CFD. W praktyce wydajność tego typu systemu może osiągać wartość około m 3 /h w garażach wyposażonych w system tryskaczy, oraz m 3 /h bez tryskaczy. W garażach o korzystnej geometrii istnieje możliwość skutecznego wykonania systemu "kontroli rozprzestrzeniania dymu i ciepła" również przy mniejszych wydajnościach.

11 system aereco exit.gp 9 SPOSÓB PROJEKTOWANIA Podział garażu na strefy dymowe W sytemie "kontroli rozprzestrzeniania dymu i ognia" strefy dymowe nie powinny mieć powierzchni większej niż m 2. Jedna strefa dymowa może być podzielona na kilka stref detekcji. Podział na mniejsze strefy detekcji ma za zadanie dostosować scenariusz zadziałania instalacji w celu uzyskania optymalnego usuwania dymu i ciepła. Rozmieszczenie wentylatorów indukcyjnych Zgodnie z wytycznymi ITB wentylatory powinny być oddalone od siebie o nie więcej niż 48 m w kierunku zgodnym z osią wentylatora i 12 m w kierunku prostopadłym. Optymalne rozmieszczenie wentylatorów jest możliwe przy wsparciu o symulacje CFD. Zaleca się stosowanie wentylatorów dwubiegowych w celu ograniczenia hałasu i zużycia energii podczas pracy w trybie wentylacji bytowej. Rozmieszczenie wentylatorów indukcyjnych i ustawienie deflektorów powinno ograniczyć napływ strugi powietrza na elementy konstrukcji stanowiące przeszkodę dla przepływającego powietrza. Rozmieszczenie punktów wyciągowych i nawiewnych Wentylacja bytowa a pożarowa Istnieje możliwość wykorzystania tych samych szachtów na potrzeby wentylacji bytowej i pożarowej. Jednakże zaleca się zastosowanie oddzielnych wentylatorów na potrzeby wentylacji bytowej i pożarowej. Takie rozwiązanie jest korzystniejsze pod względem eksploatacji ponieważ daje możliwość precyzyjnego wyregulowania strumienia powietrza. Przy dużych wentylatorach oddymiających stosowanych w trybie pracy bytowej pojawia się problem z ograniczeniem ich mocy. Oddzielenie wentylatorów oddymiających od szachtu zaleca się realizować przy pomocy klap pożarowych. Stosowanie klap zwrotnych w odporności ogniowej może powodować generowanie uciążliwego hałasu (stukania) podczas niesprzyjających warunków atmosferycznych. Dobór automatyki Dobór automatyki jest realizowany w biurach AERECO. Automatyka obsługująca system wentylacji pożarowej powinna posiadać wszystkie wymagane w Polsce dokumenty dopuszczające. Należy pamiętać, że nawet najlepiej zaprojektowany system wentylacji pożarowej nie może działać skutecznie jeżeli nie jest sterowany i zasilany z niezawodnej automatyki. Optymalne rozmieszczenie punktów nawiewnych i wyciągowych zostanie zapewnione poprzez ich maksymalne odsunięcie od siebie. Podczas doboru lokalizacji punktów należy wziąć pod uwagę możliwość rozmieszczenia szachtów. Oprócz punktów mechanicznego wyciągu dymu i nawiewu powietrza należy wyposażyć garaż w punkty kompensacji grawitacyjnej. Zaleca się stosowanie punktów w różnych częściach garażu w taki sposób, by nie było w garażu stref bez przepływającego świeżego powietrza. Dopuszczalne jest wykorzystywanie bramy wjazdowej jako czerpni powietrza w garażach jednokondygnacyjnych, pod warunkiem odpowiedniej jej odległości od punktów wyciągowych. Szachty należy projektować uwzględniając prędkość powietrza na poziomie nie większym niż 8-10 m/s. Zakończenia instalacji W celu kontroli ilości i kierunku przepływającego powierza zaleca się stosowanie klap przeciwpożarowych drzwiowych typu Kamuflage i Avantage. Ograniczają one opory przepływu powietrza do szachtu ponieważ w odróżnieniu od standardowych klap prostokątnych nie posiadają poziomej przegrody wytwarzającej turbulencje i ograniczającej przepływ. Dodatkowo klapy drzwiowe otwierają się całkowicie do wnętrza szachtu i w odróżnieniu od klap prostokątnych ich przepustnice po otwarciu nie wystają do wnętrza garażu. Takie rozwiązanie zwiększa niezawodność działania. Notatki

12 10 system aereco exit.gp Rozmieszczenie elementów system EXIT.GP Przykładowy system wentylacji pożarowej Garaż podziemny o powierzchni około m 2. Ilość miejsc postojowych: 97. Jedna strefa dymowa. Wysokość garażu 2,75 m Rozwiązanie techniczne: System detekcji C.GP Automatyka sterująca ACC.GP Dwie strefy dymowe rozdzielone kurtyną dymową oraz ściankami, oznaczenie A. Adresowalny system detekcji umożliwiający detekcję pożaru z koincydencji dwóch czujek. System oddymiania rewersyjny. Główne szachty mechaniczne, oznaczone B,C. Szachty kompensacyjne grawitacyjne, oznaczone D,E. Kompensacja dodatkowa bramą wjazdową, oznaczenie G. W garażu zastosowano 4 wentylatory indukcyjne jednokierunkowe (F) oraz 6 wentylatorów indukcyjnych rewersyjnych (H). Wszystkie zastosowane wentylatory indukcyjne są dwubiegowe. Szacht C pełni funkcję bytową oraz pożarową. Jest obsługiwany przez niezależny wentylator osiowy bytowy oraz dwa równolegle połączone osiowe wentylatory oddymiające. Wentylator bytowy oraz pożarowe są oddzielone od siebie klapami pożarowymi. Wentylatory są umieszczone na dachu. Scenariusz działania: Podczas pracy w trybie wentylacji bytowej w zależności od godziny i stężenia CO i LPG w powietrzu wentylator wyciągowy wyciąga powietrze przez szacht C pracując z prędkością dostosowaną do stopnia zanieczyszczenia powietrza. Pracują również wentylatory indukcyjne. Powietrze jest dostarczane za pośrednictwem szachtu grawitacyjnego D. W momencie wykrycia pożaru wentylacja bytowa zostaje wyłączona. Równocześnie otwarte zostają klapy pożarowe na szachtach mechanicznych (B i C) oraz grawitacyjnych (D, E), otwarta zostaje brama wjazdowa (G). Po pełnym otwarciu uruchamiane są wentylatory wyciągowe i nawiewne (B,C) zgodnie z kierunkiem określonym w scenariuszu. Po czasie niezbędnym na ewakuację uruchamiane zostają wentylatory indukcyjne w kierunku zgodnym ze scenariuszem. W skład systemu wchodzą: Wentylatory str Automatyka sterująca str Tablice i czujniki str Klapy ppoż. Więcej informacji o klapach ppoż. można znaleźć w katalogu AERECO KLAPY PRZECIWPOŻAROWE. Szacht B jest używany wyłącznie w funkcji pożarowej i jest obsługiwany przez dwa równolegle połączone wentylatory osiowe umieszczone na dachu.

13 system aereco exit.gp 11 F D F B H33 G H H H A E H H H H33 F C F Rozmieszczenie wentylatorów Rozmieszczenie wentylatorów w stosunku do punktów wyciągowych zostało zoptymalizowane przy pomocy technologii CFD. Uwzględniono wymagania dla działania w trybach pożaru oraz wentylacji bytowej. Jednymi z najistotniejszych są określanie właściwej siły ciągu wentylatorów indukcyjnych oraz przepływów w całym systemie wentylacji. Czerpnie grawitacyjne mają za zadanie kompensować ilość powietrza nawiewanego do garażu.

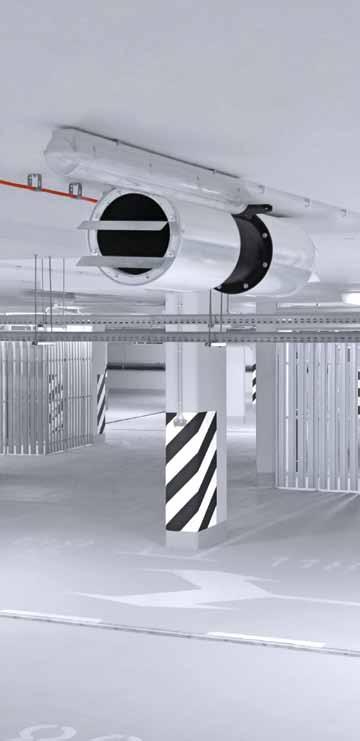

14 12 system aereco exit.gp elementy systemu EXIT.GP AERECO Karty wentylatorów umieszczone w katalogu są modelami przykładowymi. W biurach regionalnych AERECO można otrzymać karty katalogowe wszystkich modeli wentylatorów. Biura regionalne przygotowują karty dla konkretnego punktu pracy wentylatora. Zależnie od parametrów konstrukcji takich jak: średnica, ilość oraz kąt natarcia łopat, wielkość piasty, moc oraz prędkość obrotowa silnika, typ obudowy, odporność temperaturowa - parametry pracy ulegają zmianie. Z tego powodu nie ma możliwości prezentacji wszystkich modeli wentylatorów w formie drukowanej. AERECO posiada w ofercie wentylatory osiowe o wydajności do m 3 /h. W celu uzyskania wyższych wartości przepływu lub sprężu istnieje możliwość łączenia wentylatorów w zestawy.

15 system aereco EXIT.GP 13 Z G O D N E A+ A B C D E F G EGP.TUC.3.1 EGP.TRC.3.1 EGP.TUC.3.1.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Dane techniczne EGP.TUC.3.1 EGP.TRC.3.1 EGP.TUC.3.1.S klasa odporności ogniowej F400 F400 brak wydajność 4 600/2 300 m³/h 4 000/2 000 m³/h 4700/2350 m³/h obroty wirnika 2905/1445 RPM 2905/1445 RPM 2780/1390 RPM siła ciągu 27/6,7 N 21,5/5,3 N 29/7 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 0,85/0,2 kw 0,85/0,2 kw 0,55/0,11 kw (prąd nominalny) 2,4/0,77 A 2,4/0,77 A 1,27/0,34 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 5,5/5,2 5,5/5,2 3,8/3,7 akustyka 62/44 db(a) 62/44 db(a) 62/44 db(a) waga 67 kg 68 kg 67 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h Maksymalna temp. pracy bytowej 40 C Tłumiki ze stali ocynkowanej z wypełnieniem z wełny Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach, opcjonalnie wyłączniki serwisowe. EGP.TUC.3.1.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I J K L

16 14 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.TUC.3.2 EGP.TRC.3.2 EGP.TUC.3.2.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Charakterystyki przepływowe EGP.TUC.3.2 EGP.TRC.3.2 EGP.TUC.3.2.S klasa odporności ogniowej F400 F400 brak wydajność 5 000/2 500 m³/h 4300/2100 m³/h 5300/2650 m³/h obroty wirnika 2900/1435 RPM 2900/1435 RPM 2820/1415 RPM siła ciągu 33,5/8,2 N 24/6 N 36/9 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 1,1/0,25 kw 1,1/0,25 kw 0,95/0,25 kw (prąd nominalny) 2,89/1,04 A 2,89/1,04 A 2,3/0,7 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 5,5/5,2 5,5/5,2 5/4,3 akustyka 62/44 db(a) 62/44 db(a) 62/44 db(a) waga 70 kg 71 kg 70 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h Maksymalna temp. pracy bytowej 40 C Tłumiki ze stali ocynkowanej z wypełnieniem z wełny Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach, Opcjonalnie wyłączniki serwisowe. EGP.TUC.3.2.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I J K L

17 system aereco EXIT.GP 15 Z G O D N E A+ A B C D E F G EGP.TUC.4.2 EGP.TRC.4.2 EGP.TUC.4.2.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Dane techniczne EGP.TUC.4.2 EGP.TRC.4.2 EGP.TUC.4.2.S klasa odporności ogniowej F400 F400 brak wydajność 6 000/3 000 m³/h 6 000/3 000 m³/h 6300/3100 m³/h obroty wirnika 2920/1450 RPM 2920/1450 RPM 2820/1415 RPM siła ciągu 35/8,7 N 36/9 N 39/10 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 1,1/0,25 kw 1,1/0,25 kw 0,95/0,25 kw (prąd nominalny) 2,89/1,04 2,89/1,04 A 2,3/0,7 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 5,5/5,2 5,5/5,2 5/4,3 akustyka 66/48 db(a) 66/48 db(a) 66/48 db(a) waga 75 kg 76 kg 75 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h Maksymalna temp. pracy bytowej 40 C Tłumiki ze stali ocynkowanej z wypełnieniem z wełny Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach, Opcjonalnie wyłączniki serwisowe. EGP.TUC.4.2.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I J K L

18 16 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.TUC.5.3 EGP.TRC.5.3 EGP.TUC.5.3.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Charakterystyki przepływowe EGP.TUC.5.3 EGP.TRC.5.3 EGP.TUC.5.3.S klasa odporności ogniowej F400 F400 brak wydajność 9 000/4 500 m³/h 7900/3900 m³/h 9300/4600 m³/h obroty wirnika 2 940/1 460 RPM 2 940/1 460 RPM 2 820/1 415 RPM siła ciągu 61/15,3 N 48/12 N 64/16 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 1,5/0,37 kw 1,5/0,37 kw 1,4/0,33 kw (prąd nominalny) 4,33/1,36 A 4,33/1,36 A 3,4/0,8 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 6,7/5,3 6,7/5,3 4,5/3,9 akustyka 69/50 db(a) 69/50 db(a) 69/50 db(a) waga 90 kg 92 kg 90 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h. Maksymalna temp. pracy bytowej 40 C. Tłumiki ze stali ocynkowanej z wypełnieniem z wełny. Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach. Opcjonalnie wyłączniki serwisowe. EGP.TUC.5.3.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I J K L M

19 system aereco EXIT.GP 17 Z G O D N E A+ A B C D E F G EGP.TUC.5.4 EGP.TRC.5.4 EGP.TUC.5.4.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Dane techniczne EGP.TUC.5.4 EGP.TRC.5.4 EGP.TUC.5.4.S klasa odporności ogniowej F400 F400 brak wydajność /5 000 m³/h 9 300/4 650 m³/h /5 000 m³/h obroty wirnika 2930/1450 RPM 2930/1450 RPM 2830/1415 RPM siła ciągu 76/19 N 66/16 N 80/20 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 2,2/0,6 kw 2,2/0,6 kw 2,2/0,5 kw (prąd nominalny) 5,7/1,8 A 5,7/1,8 A 4,8/1,2 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 6,7/5,3 6,7/5,3 4,6/4,5 akustyka 71/51 db(a) 71/51 db(a) 71/51 db(a) waga 92 kg 94 kg 92 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h. Maksymalna temp. pracy bytowej 40 C. Tłumiki ze stali ocynkowanej z wypełnieniem z wełny. Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach. Opcjonalnie wyłączniki serwisowe. EGP.TUC.5.4.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I J K L M

20 18 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.TUO.3.1 EGP.TRO.3.1 EGP.TUO.3.1.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Charakterystyki przepływowe EGP.TUO.3.1 EGP.TRO.3.1 EGP.TUO.3.1.S klasa odporności ogniowej F400 F400 brak wydajność 3 900/1950 m³/h 3 700/1350 m³/h 3 900/1 950 m³/h obroty wirnika 2855/1454 RPM 2855/1454 RPM 2855/1454 RPM siła ciągu 19 N 17 N 19 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 0,55/0,12 kw 0,55/0,12 kw 0,55/0,12 kw (prąd nominalny) 1,45/0,47 A 1,45/0,47 A 1,45/0,47 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 4,5/5,2 4,5/5,2 4,5/5,2 akustyka 63/49 db(a) 63/49 db(a) 63/49 db(a) waga 60 kg 60 kg 60 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h. Maksymalna temp. pracy bytowej 40 C. Tłumiki ze stali ocynkowanej z wypełnieniem z wełny. Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach. Opcjonalnie wyłączniki serwisowe. EGP.TUO.3.1.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I ØK L M

21 system aereco EXIT.GP 19 Z G O D N E A+ A B C D E F G EGP.TUO.5.2 EGP.TRO.5.2 EGP.TUO.5.2.S Wentylatory indukcyjne dwubiegowe Wentylacja pożarowa i bytowa. Wentylacja garaży i tuneli. Odporność ogniowa 400 C/2h. Charakterystyki przepływowe EGP.TUO.5.2 EGP.TRO.5.2 EGP.TUO.5.2.S klasa odporności ogniowej F400 F400 brak wydajność 7 200/3 600 m³/h 6 870/3 435 m³/h 7 200/3 600 m³/h obroty wirnika 2855/1454 RPM 2855/1454 RPM 2855/1454 RPM siła ciągu 39 N 35 N 39 N silnik asynchroniczny IP55 asynchroniczny IP55 asynchroniczny IP55 zasilanie prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz prąd trójfazowy 400V-50Hz moc maksymalna 1,1/0,18 kw 1,1/0,18 kw 1,1/0,18 kw (prąd nominalny) 2,36/0,59 A 2,36/0,59 A 2,36/0,59 A Ia/In (współczynnik prądu rozruchu bezpośredniego) 5,5/5,2 5,5/5,2 5,5/5,2 akustyka 70/55 db(a) 70/55 db(a) 70/55 db(a) waga 70 kg 70 kg 70 kg Opis Certyfikat zgodności CE z EN w klasie F400 C/2h Maksymalna temp. pracy bytowej 40 C Tłumiki ze stali ocynkowanej z wypełnieniem z wełny Siatka ochronna po stronie ssącej i deflektor po stronie nawiewnej, modele rewersyjne posiadają deflektor po obu stronach. Opcjonalnie wyłączniki serwisowe. EGP.TUO.5.2.S model bez odporności ogniowej tylko na potrzeby wentylacji bytowej typ silnika rozmiar obudowy typ obudowy: C - przekrój kołowy, O - oktagonalny typ pracy: U - jednokierunkowy, R - rewersyjny wentylator indukcyjny system EXIT.GP Wymiary [mm] A B C D E F G H I ØK L M

22 20 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.ASL , ,5 Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Charakterystyka przepływowa Parametry pracy P ciśnienie statyczne charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] przepływ Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,84 84, , ,88 84, , ,90 84, , ,99 84, , ,11 84, , ,18 85, , ,22 85, , ,20 85, , ,53 86, , ,49 86, , ,44 86,6 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.40 Stopa montażowa. PRK.40 Przeciwkołnierz. KEL.40 Króciec elastyczny z przeciwkołnierzami. KOC.40 Krata ochronna. DYD.40 Dysza dolotowa. WIG.1.2 Wibroziolator gumowy. SLS.40 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 0,75 kw Klasa sprawności IE2*** In = 1,8 A (Prąd nominalny) Ia/In = 4,5 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 307 Pa Dla tego punktu: Nabs=0,6034 kw P SFP =0,54 kw/(m 3 /s) LpA=59,7 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 26 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

23 system aereco EXIT.GP 21 Z G O D N E A+ A B C D E F G EGP.ASL , ,5 Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Charakterystyka przepływowa Parametry pracy P ciśnienie statyczne charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] przepływ Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,64 88, , ,13 87, , ,10 88, , ,62 88, , ,39 88, , ,76 89, , ,46 89, , ,31 89, , ,61 89, , ,38 89, , ,36 90,0 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.45 Stopa montażowa. PRK.45 Przeciwkołnierz. KEL.45 Króciec elastyczny z przeciwkołnierzami. KOC.45 Krata ochronna. DYD.45 Dysza dolotowa. WIG.1.2 Wibroziolator gumowy. SLS.45 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 2,2 kw Klasa sprawności IE2*** In = 4,7 A (Prąd nominalny) Ia/In = 5,8 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 309 Pa Dla tego punktu: Nabs=1,95039 kw P SFP =0,69 kw/(m 3 /s) LpA=64,7 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 32 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

24 22 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.ASL ,5 Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Charakterystyka przepływowa Parametry pracy P ciśnienie statyczne charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] przepływ Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,75 91, , ,07 91, , ,70 91, , ,46 91, , ,39 92, , ,78 92, , ,21 92, , ,14 93, , ,80 93, , ,35 93, , ,95 93,4 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.50 Stopa montażowa. PRK.50 Przeciwkołnierz. KEL.50 Króciec elastyczny z przeciwkołnierzami. KOC.50 Krata ochronna. DYD.50 Dysza dolotowa. WIG.1.2 Wibroziolator gumowy. SLS.50 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 3 kw Klasa sprawności IE2*** In = 6,1 A (Prąd nominalny) Ia/In = 6,2 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 369 Pa Dla tego punktu: Nabs=2,6379 kw P SFP =0,77 kw/(m 3 /s) LpA=68,1 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 42 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

25 system aereco EXIT.GP 23 Z G O D N E A+ A B C D E F G EGP.ASL Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Charakterystyka przepływowa Parametry pracy P ciśnienie statyczne charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] przepływ Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,20 95, , ,29 95, , ,13 95, , ,35 95, , ,42 96, , ,32 96, , ,69 96, , ,16 97, , ,72 97, , ,03 97, , ,51 97,4 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.56 Stopa montażowa. PRK.56 Przeciwkołnierz. KEL.56 Króciec elastyczny z przeciwkołnierzami. KOC.56 Krata ochronna. DYD.56 Dysza dolotowa. WIG.1.2 Wibroziolator gumowy. SLS.56 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 4 kw Klasa sprawności IE2*** In = 8 A (Prąd nominalny) Ia/In = 6,8 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 384 Pa Dla tego punktu: Nabs=3,3685 kw P SFP =0,77 kw/(m 3 /s) LpA=71,7 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 65 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

26 24 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.ASL Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. P charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] Charakterystyka przepływowa Parametry pracy Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , ,43 99, , ,07 99, , ,47 99, , ,80 99, , ,95 99, , ,66 99, , , , , , , , , , , ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.63 Stopa montażowa. PRK.63 Przeciwkołnierz. KEL.63 Króciec elastyczny z przeciwkołnierzami. KOC.63 Krata ochronna. DYD.63 Dysza dolotowa. WIG.1.2 Wibroziolator gumowy. SLS.63 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 4 kw Klasa sprawności IE2*** In = 8 A (Prąd nominalny) Ia/In = 6,8 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 359 Pa Dla tego punktu: Nabs=3,5824 kw P SFP =0,75 kw/(m 3 /s) LpA=75,6 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 75 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

27 system aereco EXIT.GP 25 Z G O D N E A+ A B C D E F G EGP.ASL , ,5 Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. P charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] Charakterystyka przepływowa Parametry pracy Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,99 85, , ,61 84, , ,00 84, , ,49 85, , ,16 85, , ,45 86, , ,03 86, , ,41 86, , ,98 87, , ,89 87, , ,43 87,3 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.71 Stopa montażowa. PRK.71 Przeciwkołnierz. KEL.71 Króciec elastyczny z przeciwkołnierzami. KOC.71 Krata ochronna. DYD.71 Dysza dolotowa. WIG.2.5 Wibroziolator gumowy. SLS.71 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 5,5 kw Klasa sprawności IE2*** In = 11,3 A (Prąd nominalny) Ia/In = 5,5 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 350 Pa Dla tego punktu: Nabs=3,98605 kw P SFP =0,75 kw/(m 3 /s) LpA=62,1 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 100 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

28 26 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.ASL , ,5 Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. P charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] Charakterystyka przepływowa Parametry pracy Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,23 89, , ,81 89, , ,21 89, , ,64 89, , ,03 90, , ,27 90, , ,61 91, , ,89 91, , ,93 91, , ,16 91, , ,16 91,7 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.80 Stopa montażowa. PRK.80 Przeciwkołnierz. KEL.80 Króciec elastyczny z przeciwkołnierzami. KOC.80 Krata ochronna. DYD.80 Dysza dolotowa. WIG.2.5 Wibroziolator gumowy. SLS.80 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 5,5 kw Klasa sprawności IE2*** In = 11,3 A (Prąd nominalny) Ia/In = 5,5 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 360 Pa Dla tego punktu: Nabs=3,75915 kw P SFP =0,67 kw/(m 3 /s) LpA=66,0 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 105 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

29 system aereco EXIT.GP 27 Z G O D N E A+ A B C D E F G EGP.ASL , Wentylator bytowy maksymalny przepływ m 3 /h Wentylator osiowy bytowy. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. P charakterystyka pracy [20 C, 0m, 1,2kg/m³] Q [m 3 /h] Charakterystyka przepływowa Parametry pracy Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] , , , ,38 93, , ,86 93, , ,62 93, , ,29 94, , ,83 94, , ,25 95, , ,18 95, , ,97 95, , ,19 95, , ,09 95, , ,12 95,5 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.90 Stopa montażowa. PRK.90 Przeciwkołnierz. KEL.90 Króciec elastyczny z przeciwkołnierzami. KOC.90 Krata ochronna. DYD.90 Dysza dolotowa. WIG.2.5 Wibroziolator gumowy. SLS.90 Tłumik (ew. SPS - Tłumik z kulisą). WYL Wyłącznik serwisowy (opcjonalnie). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 5,5 kw Klasa sprawności IE2*** In = 11,3 A (Prąd nominalny) Ia/In = 5,5 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 352 Pa Dla tego punktu: Nabs=4,11501 kw P SFP =0,62 kw/(m 3 /s) LpA=70,1 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m *** Przy doborze wentylatora bytowego z silnikiem klasy IE2 należy uwzględnić sterowanie za pośrednictwem przemiennika częstotliwości (falownika), aby spełnić wymagania z ROZPORZĄDZENIA KOMISJI (WE) NR 640/2009 z dnia 22 lipca 2009 r. w sprawie wykonania dyrektywy 2005/32/WE Parlamentu Europejskiego i Rady w odniesieniu do wymogów dotyczących ekoprojektu dla silników elektrycznych Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 160 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

30 28 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL , Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,212 1,24 98, ,527 26,53 96, ,873 33,43 95, ,301 38,37 95, ,284 42,30 96, ,578 48,01 96, ,087 55,34 97, ,694 58,30 97, ,104 56,76 98, ,121 52,25 98, ,138 47,46 98, ,728 48,20 98,7 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.100 Stopa montażowa PRK.100 Przeciwkołnierz KEL.100 Króciec elastyczny z przeciwkołnierzami KOC.100 Krata ochronna DYD.100 Dysza dolotowa WIS.20 Wibroziolator sprężynowy SLS.100 Tłumik (ew. SPS - Tłumik z kulisą) Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 18,5 kw In=36,9 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st =301 Pa LpA=73,9 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 240 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

31 system aereco EXIT.GP 29 A B C D E F G Z G O D N E A+ A B C D E F G EGP.AFL , Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,280 1,41 103, ,677 32,52 100, ,809 41,99 99, ,612 46,91 99, ,416 53, ,416 58, ,318 61, ,121 62, ,433 59, ,352 50, ,877 41, ,283 40, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.112 Stopa montażowa. PRK.112 Przeciwkołnierz. KEL.112 Króciec elastyczny z przeciwkołnierzami. KOC.112 Krata ochronna. DYD.112 Dysza dolotowa. WIS.20 Wibroziolator sprężynowy. SLS.112 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 18,5 kw In=36,9 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 360 Pa LpA=77,7 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 300 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

32 30 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,849 1,31 103, ,673 29,87 100, ,233 38,59 99, ,938 43,79 99, ,839 50,66 100, ,839 57,55 101, ,938 61,48 101, ,741 62,48 102, ,758 60,24 102, ,775 52,49 102, ,809 45,53 102, ,270 45,26 102,0 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.112 Stopa montażowa. PRK.112 Przeciwkołnierz. KEL.112 Króciec elastyczny z przeciwkołnierzami. KOC.112 Krata ochronna. DYD.112 Dysza dolotowa. WIS.20 Wibroziolator sprężynowy. SLS.112 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 22 kw In=43,63 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st =356 Pa LpA=77,7 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 310 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

33 system aereco EXIT.GP 31 A B C D E F G Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,255 1,26 103, ,195 28,14 100, ,968 36,20 99, ,280 41,46 99, ,378 48,30 100, ,476 55,67 101, ,575 60,03 101, ,280 61,70 102, ,493 59,31 102, ,216 53,28 102, ,643 47,37 102, ,079 47,67 102,0 ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.112 Stopa montażowa. PRK.112 Przeciwkołnierz. KEL.112 Króciec elastyczny z przeciwkołnierzami. KOC.112 Krata ochronna. DYD.112 Dysza dolotowa. WIS.20 Wibroziolator sprężynowy. SLS.112 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 30 kw In=57,53 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 545 Pa LpA=77,4 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 340 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

34 32 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL , Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,677 1, ,711 38, ,531 47, ,433 51, ,531 54, ,433 58, ,040 60, ,450 60, ,762 55, ,877 44, ,599 33, ,153 33, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 18,5 kw In=36,9 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 399 Pa LpA=81,0 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 380 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

35 system aereco EXIT.GP 33 Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,605 1, ,216 36, ,151 45, ,856 50, ,053 53, ,758 58, ,365 62, ,775 62, ,087 57, ,711 48, ,941 40, ,357 40, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 22 kw In=43,63 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 410 Pa LpA=81,8 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 390 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

36 34 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,204 1, ,802 33, ,263 43, ,771 48, ,771 52, ,476 58, ,181 62, ,690 63, ,002 59, ,233 51, ,972 44, ,357 44, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 30 kw In=57,53 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 417 Pa LpA=81,2 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 430 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

37 system aereco EXIT.GP 35 Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,594 1, ,913 32, ,900 41, ,015 46, ,015 51, ,720 58, ,622 62, ,229 63, ,639 60, ,771 54, ,921 48, ,116 48, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 30 kw In=57,53 A (Prąd nominalny) Ia/In=5,85 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 596 Pa LpA=80,8 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 430 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

38 36 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,376 1, ,516 30, ,028 39, ,456 44, ,357 50, ,062 58, ,357 62, ,062 63, ,374 61, ,408 55, ,164 49, ,509 49, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 37 kw In=71,33 A (Prąd nominalny) Ia/In=6,39 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 612 Pa LpA=80,9 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 480 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

39 system aereco EXIT.GP 37 Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,129 1, ,974 29, ,093 38, ,127 43, ,930 49, ,733 57, ,127 61, ,028 62, ,045 60, ,981 54, ,737 50, ,115 50, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 37 kw In=71,33 A (Prąd nominalny) Ia/In=6,39 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 563 Pa LpA=81,8 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 480 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

40 38 system aereco EXIT.GP Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,877 1, ,936 27, ,875 35, ,435 41, ,140 47, ,238 54, ,025 59, ,320 61, ,452 60, ,093 55, ,751 52, ,186 53, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 45 kw In=86,28 A (Prąd nominalny) Ia/In=6,39 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 597 Pa LpA=81,0 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 510 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

41 system aereco EXIT.GP 39 Z G O D N E A+ A B C D E F G EGP.AFL Wentylator oddymiający F400 maksymalny przepływ m 3 /h Wentylator osiowy oddymiający. Praca w trybie nawiewu lub wyciągu. Wysokosprawny silnik. Praca rewersyjna. Charakterystyka przepływowa Parametry pracy P charakterystyka pracy [20 C, 0 m, 1,2 kg/m³] Q [m 3 /h] Q [m 3 /h] Pst Pdyn Ptot Nabs [kw] Eff [%] Lwt** [db(a)] ,630 1, ,688 27, ,333 34, ,401 40, ,909 46, ,204 54, ,187 58, ,482 60, ,418 60, ,059 56, ,815 53, ,041 54, ** Lwt - Całkowity poziom mocy akustycznej [db(a)] Akcesoria Charakterystyki elektryczne STP.125 Stopa montażowa. PRK.125 Przeciwkołnierz. KEL.125 Króciec elastyczny z przeciwkołnierzami. KOC.125 Krata ochronna. DYD.125 Dysza dolotowa. WIS.22 Wibroziolator sprężynowy. SLS.125 Tłumik (ew. SPS - Tłumik z kulisą). Dostępne klasy odporności ogniowej: klasa F200 (200 C / 120') klasa F300 (300 C / 60') klasa F300 (300 C / 120') klasa F400 (400 C / 120') Odporność ogniowa silnik asynchroniczny IP55 zasilanie prądem trójfazowym 400 V-50 Hz moc silnika 45 kw In = 86,28 A (Prąd nominalny) Ia/In = 6,39 (Współczynnik prądu rozruchu bezpośredniego) Przykładowy punkt pracy: Q = m 3 /h, P st = 503 Pa LpA=81,2 [db(a)] całkowite ciśnienie akustyczne w odległości 3 m Wymiary Cechy B2 ØC [mm] wzmocniona obudowa wentylatora wykonana z blachy ze stali walcowanej uniwersalny modułowy zespół silnik-wirnik powłoka, epoksydowa nakładana proszkowo standardowy, asynchroniczny silnik klatkowy o ochronie IP55 i klasie izolacji F waga 510 kg ØA Ø D * * Standardowy kierunek przepływu F x ØG A B2 C D F G

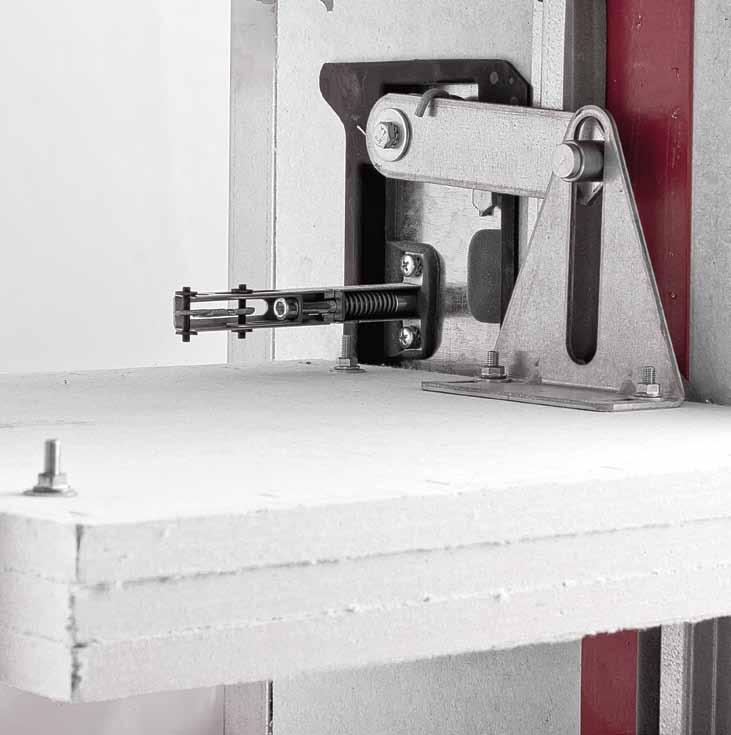

42 KLAPY DO WENTYLACJI BYTOWEJ I POŻAROWEJ KLAPY PRZECIWPOŻAROWE AERECO

43 Oferta Aereco w zakresie systemu EXIT.GP obejmuje również klapy przeciwpożarowe. Klapy przeciwpożarowe dzielą się na: klapy odcinające do wentylacji bytowej, które w pozycji normalnej są otwarte, natomiast po wykryciu pożaru ulegają zamknięciu. Dzięki temu uniemożliwiają dalsze rozprzestrzenianie się dymu i ognia instalacjami wentylacyjnymi. klapy do wentylacji pożarowej, które w normalnych warunkach funkcjonowania budynku są zamknięte. Po wykryciu pożaru zostają one otwarte bezpośrednio w strefie w której został wykryty pożar, w celu usunięcia dymu i powstających gazów pożarowych. Wykorzystywane są one również na otworach kompensacyjnych. Klapy odcinające do wentylacji bytowej muszą być przebadane zgodnie z normą PN-EN :2015 Badania odporności ogniowej instalacji użytkowych, Cześć 2: Przeciwpożarowe klapy odcinające, która określa szczegółowo odległości miedzy samymi klapami, jak i od innych elementów konstrukcyjnych. Procedura badania klap do wentylacji pożarowej opisana jest natomiast w części 10 ww. normy tj. PN-EN :2015 Badania odporności ogniowej instalacji użytkowych, Cześć 10 Klapy odcinające w systemach wentylacji pożarowej. Wszystkie oferowane przez Aereco klapy posiadają wymagane dokumenty dopuszczające. Zgodność z normą europejską jest potwierdzona znakiem CE. Dla klap odcinających do wentylacji bytowej zgodność potwierdzona jest zgodnie z normą zharmonizowaną EN 15650:2010 Wentylacja budynków Przeciwpożarowe klapy odcinające montowane w przewodach. Dla klap do wentylacji pożarowej poprawność weryfikowana jest zgodnie z europejską normą zharmonizowaną EN :2011 Systemy kontroli rozprzestrzeniania dymu i ciepła Część 8: Klapy odcinające w systemach wentylacji pożarowej Więcej na temat każdej z oferowanych klap można znaleźć w DTR-kach poszczególnych klap.

44 42 system aereco EXIT.GP Nazwa klapy ABS120 ABS 2 60 ABS CR60 CR120 CR2 Pełne oznaczenie klasyfikacyjne Numer deklaracji właściwości użytkowych Średnica [mm] EI 120 (ve ho o i) S EI 60 (ve ho i o) S EI 120 (ve i o) S EI 60/90 (ve ho i o) S EI 60/90/120 (ve ho i o) S EI 60/90/120 (ve ho i o) S ABS120/05/2017 ABS 2 /05/2017 ABS 2 /05/2017 CE_DoP_Rf-t_C9_PL CE_DoP_Rf-t_C11_PL CE_DoP_Rf-t_C1_PL Ø100-Ø200 do montażu w przewodzie wentylacyjnym Ø100-Ø200 do montażu w przewodzie wentylacyjnym Ø80-Ø200 do montażu w przewodzie wentylacyjnym Ø100-Ø315 Ø100-Ø315 Ø200-Ø630 Długość 2) [mm] Maksymalna powierzchnia netto [m 2 ] Odporność ogniowa/montaż w ścianie betonowej/murowanej Odporność ogniowa/montaż w ścianie z betonu komórkowego 1) Odporność ogniowa/montaż w ścianie z płyt gipsowo- -kartonowych na ruszcie stalowym (typ F wg EN 520) Odporność ogniowa/montaż w ścianie z płyt gipsowo- -kartonowych na ruszcie stalowym (typ A wg EN 520) Odporność ogniowa/montaż w ścianie z bloczków gipsowych Odporność ogniowa/montaż w stropie betonowym 1) 0, ,0222 0,0211 0,067 0,067 0,247 EI 120 S (min. grubość ściany 110 mm) 1) EI 120 S (min. grubość ściany 150 mm) 1) Odporność ogniowa/montaż w stropie z betonu komórkowego 1) - EI 60 S (min. grubość ściany 100 mm) 1) EI 60 S (min. grubość ściany 100 mm) 1) - EI 120 S (min. grubość ściany 100 mm) 1) EI 60 S (min. grubość ściany 100 mm) 1) - EI 120 S (min. grubość ściany 110 mm) 1) - EI 90 S 1) 3) (min. grubość ściany 100 mm) EI 60 S (min. grubość ściany 100 mm) 4) EI 90 S EI 1) 3) (min. grubość ściany 100 mm) EI 60 S (min. grubość ściany 80 mm) 4) EI 60 S EI 1) 3) 4) (min. grubość ściany 100 mm) EI 120 S (min. grubość ściany 110 mm) 1) - EI 90 S EI 120 S 7) EI 120 S 6) (min. grubość ściany 100 mm) 1) EI 90/120 S (min. grubość ściany 100 mm) 3) 120 S (min. grubość ściany 100 mm) 1) EI 90 S (min. grubość ściany 100 mm) 3) 60 S (min. grubość ściany 100 mm) 1) EI 120 S (min. grubość stropu 150 mm) 1) EI 60 S (min. grubość stropu 150 mm) 1) - Mechanizm sterujący bezpiecznik topikowy, 72 C bezpiecznik topikowy, 72 C bezpiecznik topikowy, 72 C Liczba cykli otwarcia/zamknięcia EI 90 S (min. grubość stropu 100 mm) 1) EI 60 S EI 90 S (i o) (min. grubość stropu 100 mm) 4) MFUS z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT EI 120 S (min. grubość ściany 100 mm) 1) EI 90 S (min. grubość ściany 100 mm) 1) EI 60 S (min. grubość ściany 100 mm) 1) EI 120 S (min. grubość ściany 70 mm) 1) EI 120 S (min. grubość stropu 150 mm) 1) - EI 120 S 1) 6) (min. grubość stropu 150 mm) EI EI 90 S (min. grubość stropu 100 mm) 1) MFUS z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT 120 S (min. grubość stropu 150 mm) 1) CFTH z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT, BFN, BFNT 50 (MFUS) 50 (MFUS) 50 (CFTH) (BFL(T)) (BFL(T)) (BFL(T) / BFN(T)) 1) 4) 1) ) Pozycja montażu ) 3) Odległość klapa/klapa [mm] Odległość klapa/przegroda [mm] Klasa szczelności obudowy wg EN 1751 Wykonanie dodatkowe/opcje nie dotyczy nie dotyczy nie dotyczy min. C min. C min. B jednobiegunowy wyłącznik pozycyjny (wskazuje położenie zamknięte przegrody klapy) jednobiegunowy wyłącznik pozycyjny (wskazuje położenie zamknięte przegrody klapy) jednobiegunowy wyłącznik pozycyjny (wskazuje położenie zamknięte przegrody klapy) jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) wyłącznie dla BFL(T): dwubiegunowy wyłącznik krańcowy 5) jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) wyłącznie dla BFL(T): dwubiegunowy wyłącznik krańcowy 5) jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) wyłącznie dla BFL(T)/BFN(T): dwubiegunowy wyłącznik krańcowy 5) klasa szczelności C dla klap Ø > 315 EI 60/90/120 S v e h o szczelność, izolacyjność ogniowa, oraz dymoszczelność w czasie 60/90/120 minut montaż pionowy montaż poziomy i o oddziaływanie ognia od wewnątrz przewodu o i oddziaływanie ognia od zewnątrz przewodu i o oddziaływanie ognia od wewnątrz i od zewnątrz przewodu 1) Montaż klapy wbudowanej w przegrodę, dla ścian i stropów betonowych i z betonu komórkowego z uszczelnieniem zaprawą, klejem do bloczków dla ścian gipsowych, o odporności ogniowej co najmniej równej odporności ogniowej przegrody, dla ścian z płyt gipsowo-kartonowych na ruszcie stalowym uszczelnienie należy wykonać wg. informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 2) Podana długość dotyczy obudowy klapy i nie uwzględnia otwartej przegrody wystającej poza obrys obudowy. Dodatkowe informacje można znaleźć w katalogu i dokumentacji technicznej. 3) Montaż klapy w oddaleniu od przegrody z uszczelnieniem wg informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 4) Montaż klapy bez uszczelnienia po wyposażeniu w zestaw mocujący 1s. 5) Dla wyłącznika dwubiegunowego dostępne są dwa wyjścia sygnałowe dla obu krańcowych położeń przegrody. 6) Wymaga zastosowania specjalnego uszczelnienia wg informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 7) Dotyczy klap o średnicach z zakresu Ø100 Ø250 mm. Siłowniki Belimo zasilane są napięciem 24 V AC/DC albo 230 V AC

45 system aereco EXIT.GP 43 Nazwa klapy CU-LT CU-LT-1s CU2 CU2/B CU4 Pełne oznaczenie klasyfikacyjne EI 60/90/120 (ve ho i o) S EI 60/90/120 (ve ho i o) S EI 60/90/120 (ve ho i o) S EI 120 (ve i o) S EI 240 (ve i o) S Numer deklaracji właściwości użytkowych CE_DoP_Rf-t_C3_PL CE_DoP_Rf-t_C14_PL CE_DoP_Rf-t_C2_PL CE_DoP_Rf-t_C31_PL CE_DoP_Rf-t_C6_PL Szerokość (B) [mm] Wysokość (H) [mm] Długość 2) [mm] Maksymalna powierzchnia netto [m 2 ] Odporność ogniowa/montaż w ścianie betonowej/murowanej Odporność ogniowa/montaż w ścianie z betonu komórkowego 0,433 0,433 1,345 4,212 0,777 EI 120 S (min. grubość ściany 100 EI 120 S (min. grubość ściany 100 mm) 1) mm) EI 120 S 1) 7) (min. grubość ściany 100 mm) 4) 1) 8) EI 90 S (min. grubość ściany 100 mm) EI 90 S (min. grubość ściany 100 mm) 3) 1) 9) EI 60 S (min. grubość ściany 100 mm) EI 120 S (min. grubość ściany 110 mm) 6) EI 240 S (min. grubość ściany 150 mm) 6) Odporność ogniowa/montaż w ścianie z płyt gipsowo-kartonowych na ruszcie stalowym (typ F wg EN 520) EI 120 S (min. grubość ściany 100 mm) 1) EI 90 S (min. grubość ściany 100 EI 90 S 7) EI 90 S (min. grubość ściany 100 mm) 3) (min. grubość ściany 100 mm) 4) EI 90 S (min. grubość ściany 100 1) 8) 10) mm) Odporność ogniowa/montaż w ścianie z płyt gipsowo-kartonowych na ruszcie stalowym (typ A wg EN 520) Odporność ogniowa/montaż w ścianie z bloczków gipsowych EI 90 S (min. grubość ściany 100 EI 90 S (min. grubość ściany 100 mm) 1) EI 60 S mm) 1) 7) 10) (min. grubość ściany 100 mm) 4) EI 60 S (min. grubość ściany 100 mm) 3) 1) 7) EI 60 S (min. grubość ściany 100 mm) EI 120 S (min. grubość ściany 70 mm) 4) EI 120 S (min. grubość ściany 70 mm) 1) 7) 10) Odporność ogniowa/montaż w stropie betonowym EI 120 S (min. grubość stropu 150 mm) 1) EI 90 S (min. grubość stropu 110 mm) 6) Odporność ogniowa/montaż w stropie z betonu komórkowego Mechanizm sterujący Liczba cykli otwarcia/zamknięcia EI 120 S (min. grubość stropu 150 mm) 6) MFUSP z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT EI 120 S EI 120 S (min. grubość stropu 150 mm) 1) 7) (min. grubość stropu 150 mm) 4) 1) 8) EI 120 S (min. grubość stropu 125 mm) MFUSP z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT CFTH z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT, BFN, BFNT CFTH z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT, BFN, BFNT CFTH z wyzwalaczem termicznym 72 C siłownik Belimo: BFL, BFLT, BFN, BFNT 50 (MFUSP) 50 (MFUSP) 50 (CFTH) 50 (CFTH) 50 (CFTH) (BFL(T)) (BFL(T)) (BFL(T)/BFN(T)) (BFL(T)/BFN(T)) (BFL(T)/BFN(T)) 1) 1) Pozycja montażu Dozwolona konfiguracja baterii 3) 10) B22 B21 B12 Odległość klapa/klapa [mm] Odległość klapa/przegroda [mm] Klasa szczelności obudowy wg EN 1751 Wykonanie dodatkowe/opcje min. C min. C min. B min. B min. B jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) dwubiegunowy wyłącznik krańcowy 5) dwubiegunowy wyłącznik krańcowy 5) wybór systemu mocowań (więcej informacji w katalogu) mocowanie do przewodów okrągłych mocowanie do przewodów okrągłych jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) jednobiegunowy wyłącznik krańcowy jednobiegunowy wyłącznik krańcowy (wskazuje położenie zamknięte i otwarte przegrody klapy) dwubiegunowy wyłącznik krańcowy 5) (wskazuje położenie zamknięte i otwarte przegrody klapy) dwubiegunowy wyłącznik krańcowy 5) wykonanie specjalne: klapy o wydłużonej obudowie; klapy w wykonaniu przeciwwybuchowym (strefy 1, 2, 21, 22); klapy klasyfikowane dla podciśnienia 1500 Pa; klasa szczelności C dla klap o H>600 mm lub B>800 mm dwubiegunowy wyłącznik krańcowy 5) wybór systemu mocowań (więcej informacji w DTR) klapy o wydłużonej obudowie; klasa szczelności C dla klap o H>600 mm lub B>800 mm EI 60/90/120/240 S v e h o szczelność, izolacyjność ogniowa, oraz dymoszczelność w czasie 60/90/120/240 minut montaż pionowy montaż poziomy i o oddziaływanie ognia od wewnątrz i od zewnątrz przewodu 1) Montaż klapy wbudowanej w przegrodę, dla ścian i stropów betonowych i z betonu komórkowego z uszczelnieniem zaprawą (gipsem dla CU-LT), klejem do bloczków dla ścian gipsowych, o odporności ogniowej co najmniej równej odporności ogniowej przegrody, dla ścian z płyt gipsowo-kartonowych na ruszcie stalowym uszczelnienie należy wykonać wg. informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 2) Podana długość dotyczy obudowy klapy i nie uwzględnia otwartej przegrody wystającej poza obrys obudowy. Dodatkowe informacje można znaleźć w katalogu i dokumentacji technicznej. 3) Montaż klapy w oddaleniu od przegrody z uszczelnieniem wg informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 4) Montaż klapy bez uszczelnienia po wyposażeniu w zestaw mocujący 1s / dla CU-LT-1s w standardzie. 5) Dla wyłącznika dwubiegunowego dostępne są dwa wyjścia sygnałowe dla obu krańcowych położeń przegrody. 6) Wymaga zastosowania specjalnego uszczelnienia/montażu wg informacji zawartych w katalogu, dokumentacji technicznej i aktualnej deklaracji właściwości użytkowych. 7) Dotyczy klap o wymiarach maksymalnych do 1200 x 800 mm. 8) Dotyczy klap o wymiarach maksymalnych do 1500 x 800 mm. 9) Dotyczy klap o wymiarach maksymalnych do 1500 x 1000 mm. Siłowniki Belimo zasilane są napięciem 24 V AC/DC albo 230 V AC

46 44 system aereco EXIT.GP Nazwa klapy Avantage 1V60/2V60/1V60 ME Avantage 1V120/2V120/1V120 ME Kamouflage 1V60/2V60 Kamouflage 1V120/2V120 Kamouflage P 1V60 Kamouflage P 1V120 Pełne oznaczenie klasyfikacyjne EI 60 (v ed i o) S 1500 C 300 AA multi EI 90/120 (v ed i o) S 1500 C 300 AA multi EI 60 (v ed i o) S 1500 C 300 AA multi EI 90/120 (v ed i o) S 1500 C 300 AA multi EI 60 (h od i o) S 1500 C 300 AA multi EI 120 (h od i o) S 1500 C 300 AA multi Numer deklaracji właściwości użytkowych CE_DoP_Rf-t_V13_PL CE_DoP_Rf-t_V13_PL CE_DoP_Rf-t_V12_PL CE_DoP_Rf-t_V12_PL CE_DoP_Rf-t_V14_PL CE_DoP_Rf-t_V14_PL Szerokość (B) [mm] (1V) (1V ME) (2V) (1V) (1V ME) (2V) (1V) (2V) (1V) (2V) ) ) Wysokość (H) [mm] (1V/1V ME) (2V) (1V/1V ME) (2V) (1V) (2V) (1V) (2V) ) ) Długość [mm] 92 4) 92 4) 92 4) 92 4) 92 4) 92 4) Maksymalna powierzchnia netto [m 2 ] 0,707 (1V) 0,700 (1V ME) 1,127 (2V) 0,707 (1V) 0,700 (1V ME) 1,127 (2V) 0,707 (1V) 1,098 (2V) 0,707 (1V) 1,098 (2V) 0,509 0,509 Odporność ogniowa/montaż pionowy w przewodzie wentylacji pożarowej z płyt Promatect L500 1) EI 60 S (płyta o grubości min. 30 mm) EI 120 S (płyta o grubości min. 50 mm) EI 60 S (płyta o grubości min. 30 mm) EI 120 S (płyta o grubości min. 50 mm) Odporność ogniowa/montaż poziomy w przewodzie wentylacji pożarowej z płyt Promatect L500 1) EI 60 S (płyta o grubości min. 30 mm) EI 120 S (płyta o grubości min. 50 mm) Odporność ogniowa/montaż pionowy w przewodzie wentylacji pożarowej z płyt Glasroc F V500 1) EI 60 S (płyta o grubości min. 35 mm) EI 120 S (płyta o grubości min. 50 mm) EI 60 S (płyta o grubości min. 35 mm) EI 120 S (płyta o grubości min. 50 mm) Odporność ogniowa/montaż poziomy w przewodzie wentylacji pożarowej z płyt Glasroc F V500 1) EI 60 S (płyta o grubości min. 35 mm) EI 120 S (płyta o grubości min. 50 mm) Odporność ogniowa/montaż pionowy w przewodzie wentylacji pożarowej z betonu EI 60 S (grubość ściany przewodu min. 75 mm) EI 90 S (grubość ściany przewodu min. 75 mm) EI 60 S (grubość ściany przewodu min. 75 mm) EI 90 S (grubość ściany przewodu min. 75 mm) Mechanizm sterujący wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) Liczba cykli otwarcia / zamknięcia 300 3) 300 3) 300 3) 300 3) 300 3) 300 3) Pozycja montażu 2) Wymagania dodatkowe wymagany montaż kraty ochronnej wymagany montaż kraty ochronnej wymagany montaż ramy KAP wymagany montaż ramy KAP dwubiegunowy wyłącznik krańcowy 6) dwubiegunowy wyłącznik krańcowy 6) dwubiegunowy wyłącznik krańcowy 6) dwubiegunowy wyłącznik krańcowy 6) Wykonanie dodatkowe/opcje dwubiegunowy wyłącznik krańcowy 6) dwubiegunowy wyłącznik krańcowy 6) malowanie ramy i przegrody: RAL9010, naturalny aluminium; gruntowanie ramy do samodzielnego malowania/tapetowania malowanie ramy i przegrody: RAL9010, naturalny aluminium; gruntowanie ramy do samodzielnego malowania/tapetowania malowanie ramy i przegrody: RAL9010, gruntowanie ramy do samodzielnego malowania/tapetowania malowanie ramy i przegrody: RAL9010, gruntowanie ramy do samodzielnego malowania/tapetowania przegroda w wersji jednoskrzydłowej (1V) lub dwuskrzydłowej (2V) przegroda w wersji jednoskrzydłowej (1V) lub dwuskrzydłowej (2V) przegroda w wersji jednoskrzydłowej (1V) lub dwuskrzydłowej (2V) przegroda w wersji jednoskrzydłowej (1V) lub dwuskrzydłowej (2V) przegroda w wersji jednoskrzydłowej (1V) przegroda w wersji jednoskrzydłowej (1V) EI 60/120 S multi v ed h od szczelność, izolacyjność ogniowa oraz dymoszczelność klapy wielostrefowej zachowana przez min. 60/120 minut przeznaczenie do montażu w przewodzie wentylacji pożarowej w położeniu pionowym przeznaczenie do montażu w przewodzie wentylacji pożarowej w położeniu poziomym i o kryteria skuteczności działania są spełnione dla ognia od strony wewnętrznej oraz zewnętrznej AA klapa uruchamiana automatycznie 1500 maksymalne podciśnienie robocze przydatność do stosowania wyłącznie w systemach wentylacji pożarowej C 300 1) W aktualnej deklaracji właściwości użytkowych można znaleźć informacje o klasyfikacji po zamontowaniu w innych wielostrefowych przewodach wentylacji pożarowej. 2) W odróżnieniu od klap odcinających stosowanych do wentylacji bytowej, norma do badania klap stosowanych do wentylacji pożarowej nie wymaga zachowania minimalnych odległości pomiędzy sąsiadującymi klapami lub elementami konstrukcyjnymi budynku. W związku z tym rzeczywista odległość montażowa będzie uzależniona od fizycznych ograniczeń klapy np. wymiar kołnierza mocującego czy ramy zewnętrznej, oraz wynikających z klasyfikacji tj. grubość płyty Promatect L500. Baterie klap nie są objęte badaniami klasyfikacyjnymi. 3) Konieczność ręcznego zamykania dla klap niewyposażonych w siłownik ME (dostępny wyłącznie dla Avantage 1V). 4) Wymiar dla przegrody zamkniętej. 5) Dostępny zakres wymiarów BxH należy sprawdzić w katalogu/dokumentacji technicznej. 6) Dla wyłącznika dwubiegunowego dostępne są dwa wyjścia sygnałowe dla obu krańcowych położeń przegrody. Wyzwalacze elektromagnetyczne zasilane są napięciem 24/48 V DC

47 system aereco EXIT.GP 45 Nazwa klapy VU120 VU90-HOT Pełne oznaczenie klasyfikacyjne EI 90/120 (v ed -h od i EI 90/120 (v ed -h od i o) S 1500 C 300 AA multi o) S 1500 C AA multi EI 90 (ve-ho i o) S C HOT 400/30 multi Numer deklaracji właściwości użytkowych CE_DoP_Rf-t_V22_PL CE_DoP_Rf-t_V23_PL Szerokość (B) [mm] ) Wysokość (H) [mm] ) Długość [mm] 350 5) 400 8) Maksymalna powierzchnia netto [m 2 ] 0,911 0,837 Odporność ogniowa/montaż pionowy i poziomy w przewodzie wentylacji pożarowej z płyt Promatect L500 1) EI 120 S (płyta o grubości min. 50 mm) Odporność ogniowa/montaż pionowy w przewodzie wentylacji pożarowej z betonu EI 90 S (grubość ściany przewodu min. 75 mm) 9) Odporność ogniowa/montaż w ścianie z betonu komórkowego Odporność ogniowa/montaż w ścianie z płyt gipsowo-kartonowych na ruszcie stalowym (typ F wg EN 520) EI 90 S (min. grubość ściany 100 mm) 7) EI 90 S (min. grubość ściany 100 mm) 7) Odporność ogniowa/montaż w stropie z betonu komórkowego EI 90 S (min. grubość ściany 150 mm) 7) Podciśnienie robocze Rodzaj instalacji/zastosowanie C 300 / C wentylacja pożarowa (MANF) wentylacja pożarowa + wentylacja bytowa (BLE) wentylacja pożarowa + wentylacja bytowa Mechanizm sterujący Liczba cykli otwarcia / zamknięcia wyzwalacz elektromagnetyczny impuls (VD)/przerwa (VM) (MANF/MANF+ME)) siłownik Belimo BLE 300 4) (MANF/MANF+ME) (BLE) siłownik Belimo B(L)E Pozycja montażu 2) Wymagania dodatkowe od strony mechanizmu wymagany montaż kraty ochronnej lub podłączenie do przewodu wentylacji pożarowej 3) Wykonanie dodatkowe/opcje dwubiegunowy wyłącznik krańcowy 6) wybór systemu mocowań (więcej informacji w katalogu) jednobiegunowy wyłącznik krańcowy (standard) klasa szczelności obudowy wg EN 1751: B (standard), C (opcja) EI 90/120 S multi v ed v e h od h o AA szczelność, izolacyjność ogniowa oraz dymoszczelność zachowana przez min. 90/120 minut przeznaczenie do montażu w przewodzie wentylacji pożarowej w położeniu pionowym montaż pionowy przeznaczenie do montażu w przewodzie wentylacji pożarowej w położeniu poziomym montaż poziomy klapa uruchamiana automatycznie 1500 maksymalne podciśnienie robocze HOT 400/30 HOT 400/30 - klapa ma zdolność do otwierania i zamykania przez okres 30 minut w warunkach oddziaływania temperatury poniżej 400 C 1) W aktualnej deklaracji właściwości użytkowych można znaleźć informacje o klasyfikacji po zamontowaniu w innych wielostrefowych przewodach wentylacji pożarowej. 2) W odróżnieniu od klap odcinających stosowanych do wentylacji bytowej, norma do badania klap stosowanych do wentylacji pożarowej nie wymaga zachowania minimalnych odległości pomiędzy sąsiadującymi klapami lub elementami konstrukcyjnymi budynku. W związku z tym rzeczywista odległość montażowa będzie uzależniona od fizycznych ograniczeń klapy np. wymiar kołnierza mocującego oraz wynikających z klasyfikacji tj. grubość płyty Promatect L500. Baterie klap nie są objęte badaniami klasyfikacyjnymi. 3) Np. stalowy jednostrefowy przewód wentylacji pożarowej. 4) Konieczność ręcznego zamykania dla klap nie wyposażonych w siłownik ME (dostępny wyłącznie dla VU120+MANF). 5) W wykonaniu standardowym z mocowaniami PG30 (od strony mechanizmu), PS (od strony przewodu wentylacji pożarowej). 6) Dla wyłącznika dwubiegunowego dostępne są dwa wyjścia sygnałowe dla obu krańcowych położeń przegrody (dostępny wyłącznie dla VU120+MANF(+ME)). 7) Wymaga zastosowania uszczelnienia wg dokumentacji technicznej oraz aktualnej deklaracji właściwości użytkowych. 8) Podana długość dotyczy obudowy klapy i nie uwzględnia otwartej przegrody wystającej poza obrys obudowy. Dodatkowe informacje można znaleźć w dokumentacji technicznej. 9) Dostępny zakres wymiarów BxH należy sprawdzić w katalogu/dokumentacji technicznej. Wyzwalacze elektromagnetyczne zasilane są napięciem 24/48 V DC. Siłownik ME zasilany jest napięciem 24/48 V AC/DC. Siłowniki Belimo są zasilane napięciem 24 V AC/DC albo 230 V AC

48 46 system aereco exit.gp AUTOMATYKA STERUJĄCA EXIT.GP AERECO Każdy garaż podziemny charakteryzuje się odmienną geometrią, liczbą i rozmieszczeniem miejsc postojowych. W zależności od ilości wyjść ewakuacyjnych oraz przyjętego scenariusza pożaru indywidulanie ustalana jest koncepcja ewakuacji ludzi i ochrony konstrukcji budynku przed wysokimi temperaturami spowodowanymi pożarem. Garaż może być podzielony na strefy pożarowe, na strefy dymowe oraz strefy detekcji. Duża ilość rozwiązań architektoniczno-instalacyjnych sprawia, że w celu właściwego zarządzania wentylatorami, klapami, bramami i innymi urządzeniami ppoż. system musi być sterowany na podstawie algorytmu skonstruowanego dla konkretnego garażu. W garażach wielostrefowych tworzonych jest kilka algorytmów pracy systemu wentylacji pożarowej. Uruchomienie właściwego zależy od miejsca wystąpienia pożaru. Sterownik odpowiada za uruchomienie właściwego algorytmu pracy systemu wentylacji. Wysłane sygnały sterujące przekazują polecenia za pośrednictwem elementów wykonawczych automatyki takich jak przekaźniki, styczniki, falowniki itp. Warunkiem skutecznej pracy wentylacji pożarowej jest poprawne działanie wszystkich urządzeń systemu, od sterownika do wentylatora. Wymagana niezawodność działania automatyki sterującej jest zapewniona poprzez wdrożenie zakładowej kontroli produkcji oraz badań i certyfikacji prowadzonej przez niezależne jednostki badawcze np. ITB. Garaże małe o powierzchni poniżej 1500 m 2, również wymagają tworzenia indywidualnej automatyki sterującej dostosowanej do mocy i ilości obsługiwanych wentylatorów oraz systemu detekcji CO i LPG.

49 system aereco EXIT.GP 47 ACC.GP Automatyka Szafa sterująca przeznaczona do sterowania wentylacją w garażu podziemnym Modele ACC.GPS - automatyka sterująca do wentylacji bytowej ACC.GPF - automatyka sterująca do wentylacji pożarowej Automatyka bytowa ACC.GPS Szafa sterująca ACC.GPS ma za zadanie sterować systemem wentylacji w garażu. Sterowania czasowe pozwala dostosować intensywność wentylacji do tygodniowego trybu eksploatacji garażu. Bezpieczeństwo użytkowników gwarantuje ciągły monitoring stężeń gazów niebezpiecznych takich jak tlenek węgla (CO) oraz propan-butan (LPG). Automatyka ACC.GPS jest kompatybilna z czujnikami C.GP firmy AERECO. Automatyka ACC.GPS zarządza sygnalizacją awaryjną, między innymi tablicami świetlnymi OPUŚĆ GARAŻ NADMIAR SPALIN, oraz syrenami ostrzegawczymi. Kolejnym zadaniem automatyki jest ochrona przeciążeniowa i nadprądowa wentylatorów oraz diagnostyka systemu wentylacji. Automatyka umożliwia ręczne wymuszenie trybu pracy systemu niezbędne do prowadzenia prac serwisowych. Budowa Szafa sterująca przeznaczona jest do montażu natynkowego wewnątrz budynku a jej budowa charakteryzuje się następującymi cechami: - wykonanie z metalu malowanego proszkowo, - stopień ochrony IP 44, - podwójne drzwi o kącie otwarcia 130 º, zamykane na klucz, - posiada system chłodzenia, - rozłącznik główny zamontowany na drzwiach. Komunikacja Na obudowie szafy widoczna jest sygnalizacja świetlna. Zapalona zielona dioda oznacza zasilanie, czerwona awarię. Jako awaria są sygnalizowane stany awaryjne zarówno elementów automatyki wewnątrz szafy jak również wentylatora. Automatyka jest w stanie zdiagnozować niektóre uszkodzenie okablowania pomiędzy szafą i wentylatorem. Diagnostykę stanów alarmowych ułatwia wewnętrzny wyświetlacz ciekłokrystaliczny, na którym wyświetlane są szczegóły dotyczące awarii. Zmiany nastaw czasowych są realizowane za pośrednictwem wewnętrznej klawiatury i wyświetlacza. Podłączenia elektryczne Główne zasilanie systemu wentylacji należy doprowadzić do szafy. Szafa wyposażona jest w listwę zaciskową umożliwiającą podłączenie poszczególnych wentylatorów. Przewody należy wprowadzać od dołu szafy. Szafa wyposażona jest w wewnętrzne zabezpieczenie nadprądowe i przeciążeniowe. System jest chroniony przed zanikiem lub zmianą kolejności faz. Automatyka pożarowa ACC.GPF Automatyka ACC.GPF pełni te same funkcje co automatyka do wentylacji bytowej ACC. GPS i dodatkowo steruje wentylacją podczas pożaru. Jest kompatybilna z czujnikami gazów C.GP oraz tablicami T.GP. Automatyka ACC.GPF jest dodatkowo przeznaczona do sterowania systemami kontroli rozprzestrzeniania dymu i ciepła. Posiada między innymi funkcję podtrzymania wysterowań z systemu sygnalizacji pożaru podczas zaniku napięcia. Automatyka ACC.GPF posiada moduły kontrolujące ciągłość linii zasilających i uzwojeń silników w wentylatorach pożarowych. Szafy sterujące na potrzeby wentylacji pożarowej i bytowej posiadają wszystkie wymagane w Polsce dokumenty dopuszczające wyrób do stosowania. Zasada działania Automatyka uruchamia wentylację czasowo zgonie z przyjętym harmonogramem. Dodatkowo zwiększa wydajność wentylacji po otrzymaniu sygnału z czujnika CO lub LPG. Tryby pracy: dozorowanie przewietrzanie czasowe pierwszy próg CO/LPG drugi próg CO/LPG ACC.GPF dodatkowo steruje urządzeniami wchodzącymi w skład systemu kontroli rozprzestrzeniania dymu i ciepła podczas pożaru. ACC.GPs.6.4 moc falownika ilość wentylatorów indukcyjnych typ pracy: S - wentylacja bytowa typ pracy: F - wentylacja pożarowa i bytowa system EXIT.GP automatyka sterująca Wymiary Szerokość Głębokość Wysokość Model Wysokość [mm] Szerokość [mm] Głębokość [mm] ACC.GPS ACC.GPS ACC.GPS ACC.GPS ACC.GPS ACC.GPS * ACC.GPF wymiary szaf dostępne na zapytanie

50 48 system aereco EXIT.GP C.GP.1 Mikroprocesorowy Detektor Tlenku Węgla Instalacja detekcji spalin i LPG w garażach. Montaż wewnątrz budynku Budownictwo nowe i poddane renowacji Współpraca z systemem automatyki AERECO Opis Charakterystyki Autonomiczny, nowoczesny, mikroprocesorowy detektor przeznaczony do wykrywania obecności tlenku węgla (CO) w powietrzu w garażach zamkniętych. Detektory są kalibrowane na etapie produkcji zgodnie z obwiązującymi przepisami. Układ zasilany jest prądem jednofazowym 230 V AC 50 Hz. Moc pobierana: 4 W Rodzaj czujnika: półprzewodnikowy Mierzone gazy toksyczne: tlenek węgla Zakres pomiarowy: ppm Kompensacja temperaturowa: -20 C +70 C Dokładność pomiarowa: +/- 10 % Wyjścia przekaźnikowe SPDT ( obciążalność 5A ) Stopień ochrony IP44 Klasa ochronności II Sygnalizacja optyczna: TAK Waga 550 g Okres powtórnej kalibracji: 36 miesięcy Charakterystyka ogólna Detektor wyposażony jest w czujnik półprzewodnikowy współpracujący z mikroprocesorem umożliwiającym wykrywanie obecności tlenku węgla z uwzględnieniem odporności na czynniki zewnętrzne takie jak: temperatura, wilgotność lub inne gazy mogące zakłócić pracę układu. System zacisków w detektorze umożliwia podłączenie dodatkowego detektora LPG. Detektor komunikuje się z systemem nadrzędnym za pomocą wyjść przekaźnikowych typu (NO/NC): dwa progi alarmowe, oraz jeden sygnał awarii zbiorczej. Montaż i podłączenie Detektor C.GP.1 (CO) należy instalować na wysokości 1,5-1,8 metra do posadzki. W celu optymalizacji dla typowego parkingu należy przyjąć, że maksymalna odległość między punktami detekcji nie powinna przekroczyć 20 m. Dobór okablowania opisany jest w dokumentacji technicznej dla C.GP.1. Detektory C.GP.2 (LPG) należy montować na filarach lub ścianach na wysokości do 0,3 m od posadzki. Czynności instalacyjne powinny wykonywać osoby posiadające stosowne kwalifikacje. Miejsce montażu musi minimalizować ryzyko mechanicznego uszkodzenia urządzenia. Urządzenia są kompatybilne z automatyką sterującą firmy AERECO. Zasada działania Obecność tlenku węgla wykrywana jest za pomocą specjalnej konstrukcji czujnika półprzewodnikowego. Dzięki m.in. technice mikroprocesorowej i układowi kompensacji termicznej detektor wykazuje wysoką odporność na czynniki środowiskowe tj. zmiany temperatury i wilgotności czy obecność gazów zakłócających. Detektor C.GP.1 jest urządzeniem samodzielnym, współpracującym z automatyką garażową ACC.GP firmy AERECO. Pozycja montażowa Wymiary Cechy 130 [mm] Fabryczna kalibracja detektorów Wysoka odporność obudowy na udary mechaniczne Bezpośrednie zasilanie z sieci energetycznej Sygnalizacja stanu pracy za pomocą lampek kontrolnych na obudowie Prosty montaż na gładkiej powierzchni ściany lub filara 130

51 system aereco EXIT.GP 49 C.GP.2 Głowica pomiarowa do wykrywania obecności propanu-butanu (LPG) Instalacja detekcji spalin i LPG w garażach Montaż wewnątrz budynku Budownictwo nowe i poddane renowacji Współpraca z systemem automatyki AERECO Opis Charakterystyki Nowoczesna głowica pomiarowa przeznaczona do wykrywania obecności propanu- -butanu (LPG) w powietrzu w garażach zamkniętych, przeznaczona do współpracy z mikroprocesorowym detektorem tlenku węgla C.GP.1. Detektory są kalibrowane na etapie produkcji zgodnie z obwiązującymi przepisami. Zasilanie: 12 VDC (systemowo z C.GP.1) Pobór mocy: 1W Rodzaj czujnika: półprzewodnikowy Mierzone gazy: propan-butan (LPG) Jednostka pomiarowa: DGW (dolna granica wybuchowości) Zakres pomiarowy: 5-25% DGW Dokładność: +/- 20% mierzonej wartości Okres powtórnej kalibracji: 36 miesięcy Sygnalizacja alarmowa optyczna. Charakterystyka ogólna Detektor wyposażony jest w czujnik umożliwiający wykrywanie obecności propanu- -butanu w powietrzu. Głowica współpracuje z systemem mikroprocesorowym, dzięki czemu cały układ wykazuje wysoką odporność na czynniki środowiskowe takie jak: temperatura, wilgotność lub inne gazy mogące zakłócić pracę układu. Detektor wyposażony jest w przewód połączeniowy, który należy połączyć z detektorem C.GP.1. Montaż i podłączenie Detektory C.GP.2 (LPG) należy montować na wysokości do 0,3 m od podłoża w dolnej części słupa lub ściany, na którym został zamontowany detektor C.GP.1. W celu optymalizacji dla typowego parkingu należy przyjąć, że maksymalna odległość między punktami pomiarowymi nie powinna przekroczyć 20 m. Czynności instalacyjne powinny wykonywać osoby posiadające stosowne kwalifikacje. Miejsce montażu musi minimalizować ryzyko mechanicznego uszkodzenia urządzenia, biorąc pod uwagę niską wysokość montażu. Zasada działania Obecność propanu-butanu wykrywana jest za pomocą specjalnej głowicy wyposażonej w półprzewodnikowy czujnik umożliwiający detekcję przekroczenia dolnej granicy wybuchowości. Pozycja montażowa Prawidłowa praca głowicy C.GP.2 jest możliwa tylko w połączeniu z detektorem C.GP.1 W przypadku wykrycia zbyt dużego stężenia gazów spalinowych, głowica wysyła sygnał do detektora C.GP.1, który należy połączyć z dedykowanym systemem automatyki ACC.GP firmy AERECO. Wymiary Cechy 125 [mm] Fabryczna kalibracja detektorów Wysoka odporność obudowy na udary mechaniczne Bezpośrednie zasilanie z sieci energetycznej Sygnalizacja stanu pracy za pomocą lampek kontrolnych na obudowie Prosty montaż na gładkiej powierzchni ściany lub filara 70

52 50 system aereco EXIT.GP T.GP Tablica ostrzegawcza optyczno-akustyczna. Współpracuje z systemem wentylacji bytowej garaży. Montaż wewnątrz budynku Kompaktowa obudowa z podświetlanym panelem Wersje jedno i dwustronne Opis Tablica ostrzegawcza T.GP przeznaczona jest do systemów informujących o zagrożeniach związanych z możliwością wystąpienia zbyt wysokich stężeń gazów niebezpiecznych dla człowieka w garażach podziemnych. Tablice zostały zaprojektowane do współpracy z systemem automatyki AERECO ACC.GP. Tablica zbudowana jest z dwóch pleksiglasowych płyt, na których umieszczony jest dedykowany napis w zależności od indywidualnego zastosowania. Wewnątrz tablicy zainstalowano układy elektroniczne, które umożliwiają uruchomienie wewnętrznego oświetlenia płyt. W celu zwiększenia efektu świetlnego napis na tablicy świeci światłem pulsującym. Dzięki zastosowaniu diod LED znacznie wydłuża się czas bezawaryjnej pracy. Tablica wyposażona jest w dodatkową funkcję sygnalizacji akustycznej. Istnieje możliwość uruchamiania sygnału dźwiękowego razem z sygnałem świetlnym lub całkowicie niezależnie. System uchwytów umieszczony na górnej części korpusu umożliwia łatwe zawieszenie tablicy na elastycznych linkach lub przymocowanie sztywne do odpowiedniego wspornika. Na górnej części korpusu zainstalowano również puszkę przyłączeniową dla podłączenia przewodu sterującego. Tablica może być zainstalowana na zewnątrz budynku pod warunkiem, że będzie zadaszona i nie będzie narażona na bezpośredni wpływ wody lub substancji chemicznych. Tablica ostrzegawcza wyposażona jest w elektryczną puszkę przyłączeniową dla przewodu sterującego. W puszcze znajduje się dostęp do listwy zaciskowej, do której należy podłączyć przewód sterujący. W podstawowej wersji zalecany przewód zasilający to YDY 2 x 1 mm 2, lub YLY 2 x 1 mm 2. Pojedyncze żyły z tego przewodu należy podłączyć do zacisków N i L. Takie podłączenie umożliwi pulsujące świecenie tablicy. Opcjonalnie w celu uruchomienia sygnalizacji dźwiękowej należy wykonać zworkę między przewodem brązowym, a przewodem czerwonym, co spowoduje aktywację sygnału dźwiękowego łącznie z sygnałem świetlnym. Połączenia należy wykonać zgodnie z poniższym rysunkiem. zwora sygnalizacji akustycznej niebieski brązowy czerwony lub czarny Charakterystyki elektryczne N L Instalacja Ze względu na brak odporności ogniowej tablice muszą być odłączone od zasilania podczas pożaru. Tablice nie mogą być wykorzystywane w celu wspomagania ewakuacji w trakcie pożaru by nie stwarzać zagrożenia. Modele Dostępne są dwa rodzaje tablic zależnie od wymaganej funkcjonalności i lokalizacji montażu. Tablica jednostronna "NADMIAR SPALIN OPUŚĆ GARAŻ", IP44 T.GP.1 Tablica dwustronna "NADMIAR SPALIN OPUŚĆ GARAŻ", IP44 T.GP.2 Tablica jednostronna "NADMIAR SPALIN ZAKAZ WJAZDU", IP44 T.GP.3 Tablica jednostronna "NADMIAR SPALIN NIE WCHODZIĆ", IP44 T.GP.4 Tablica jednostronna z alarmem dźwiękowym "NADMIAR SPALIN OPUŚĆ GARAŻ" IP44 T.GP.1.A Tablica dwustronna z alarmem dźwiękowym "NADMIAR SPALIN OPUŚĆ GARAŻ" IP44 T.GP.2.A Tablica jednostronna z alarmem dźwiękowym "NADMIAR SPALIN ZAKAZ WJAZDU" IP44 T.GP.3.A tablica jednostronna z alarmem dźwiękowym "NADMIAR SPALIN NIE WCHODZIĆ" IP44 T.GP.4.A Montaż Tablice mogą być montowane tylko w pozycji pionowej, uchwytami montażowymi do góry. Tablica jednostronna, przeznaczona do montażu na ścianie, posiada uchwyty typu [L] z oczkiem o średnicy 5 mm. Tablica dwustronna posiada uchwyty oczkowe do zawieszenia na linkach. Przy doborze miejsca montażu należy uwzględnić dobrą widoczność tablicy i dobry dostęp serwisowy. Wymiary Cechy NADMIAR SPALIN OPUŚCIĆ GARAŻ [mm] Współpraca z systemem ACC.GP Zasilanie 230 V AC z szafy sterującej Możliwe uruchomienie sygnalizacji akustycznej Praca w temp. otoczenia od 10 C do + 50 C Masa 0,5 kg 575

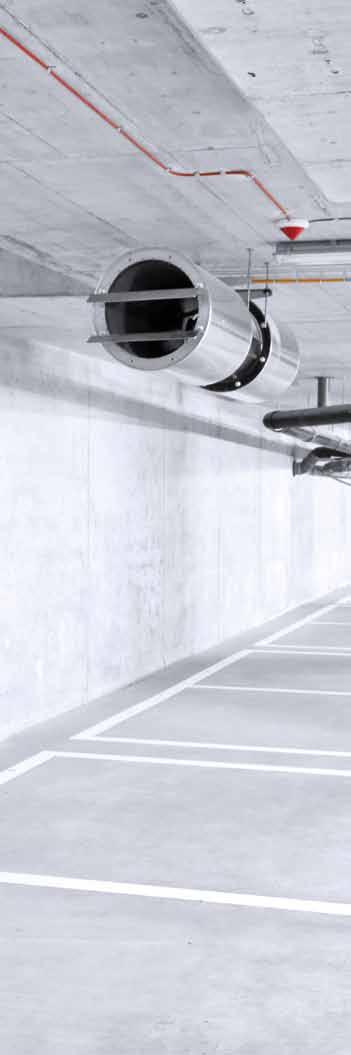

53 system aereco exit.gp EXIT.GP 51 ACC.SSP System sygnalizacji pożaru Opis W skład systemu wchodzą elementy, które wspólnie tworzą instalację o określonej konfiguracji. Są w stanie wykrywać pożar, inicjować alarm, automatycznie powiadamiać jednostkę straży pożarnej. System może wykonywać też inne działania, których celem jest ograniczenie skutków pożaru. Podstawowym zadaniem systemu jest szybkie i bezbłędne wykrycie wstępnego stadium pożaru. Szybkie wykrycie pożaru jest obciążone błędem wynikającym z zakłóceń generowanych w garażu takich jak zanieczyszczenia powietrza spalinami oraz wpływ kurzu. Optymalnie dobrana konfiguracja systemu ACC.SSP minimalizuje czas detekcji pożaru. Cel System ACC.SSP jest podstawowym systemem bezpieczeństwa w obiekcie. Jego głównym celem jest ochrona życia i zdrowia mieszkańców budynku oraz osób przebywających w garażu. Dodatkowo system chroni mienie zgromadzone w garażu oraz w całym budynku. Dokumenty Elementy systemu ze względu na odpowiedzialną rolę podlegają wymaganiom określonym przez Polskie Normy oraz zalecenia Centrum Naukowo Badawczego Ochrony Przeciwpożarowej. Spełnienie tych wymagań musi być potwierdzone Certyfikatami i Świadectwami Dopuszczenia. Elementy systemu: Centrala sygnalizacji pożarowej, Czujki pożarowe, Ręczne ostrzegacze pożarowe, Sygnalizatory akustyczne i optyczne, Urządzenie transmisji alarmów pożarowych do PSP. Lokalizacja pożaru: Dokładna lokalizacja miejsca pożaru jest niezbędna w celu określenia, który z przyjętych scenariuszy pożarowych musi być realizowany. W celu określenia tej dokładnej lokalizacji pożaru system posiada adresowalne elementy. Oznacza to, że centrala jest w stanie rozpoznać, który element został wzbudzony poprzez wykrycie dymu. Dodatkowo dzięki zastosowaniu systemu detekcji opartego na koincydencji dwóch czujek możliwe jest ograniczenie pojawienia się błędnych alarmów. Rozwiązanie to oznacza, że system poda sygnał "pożar" dopiero po potwierdzeniu detekcji przez dwie czujki. Rozmieszczenie elementów: Od prawidłowego rozmieszczenia i doboru elementów zależy poprawne działanie całego systemu. Niewłaściwe rozmieszczenie może powodować błędne alarmy oraz opóźniać wykrycie pożaru. W celu optymalnego doboru systemu zalecany jest kontakt z oddziałem aereco.

54 52 system aereco exit.gp Dobór przewodów elektrycznych system EXIT.GP W budynkach wyposażonych w nowoczesne systemy bezpieczeństwa pożarowego takie jak: system usuwania dymu i ciepła EXIT.GP - wymagane jest dostarczanie energii elektrycznej zarówno w czasie dozoru jak i podczas pożaru. Wyłączenie urządzeń w czasie pożaru jest niedopuszczalne, dlatego punkt przyłączenia do instalacji elektrycznej zlokalizowany jest przed głównym wyłącznikiem prądu. W celu zapewnienia maksymalnego bezpieczeństwa wymagana jest wysoka niezawodność dostaw energii elektrycznej do ich zasilania. W garażu podczas pożaru panuje wysoka temperatura. Jest to szczególnie zauważalne w strefie podsufitowej, w której prowadzone są przewody elektryczne. Wzrost temperatury powoduje obniżenie właściwości izolacji oraz wzrost rezystancji przewodów. Rezystancja przewodu przy C jest około 5,5 razy większa niż przy temperaturze pokojowej. Jest to zjawisko niespotykane przy normalnej eksploatacji przewodów oraz niemożliwe do eliminacji. Z tego powodu projektując przewody elektryczne na potrzeby wentylacji pożarowej należy przewidzieć ich odporność na temperaturę oraz odpowiednio większy przekrój gwarantujący akceptowalne spadki napięć spowodowane wzrostem temperatury. Zbyt duże spadki napięć na przewodach mogą powodować błędne działanie wentylatorów oraz innych urządzeń elektrycznych oraz być przyczyną nieskutecznej ochrony przeciwporażeniowej. Należy pamiętać, że czas samoczynnego wyłączenia urządzeń w ramach ochrony przeciwporażeniowej przy uszkodzeniu jest taki sam jak przy tradycyjnych systemach. Wzrost temperatury przewodów elektrycznych może być obliczony na podstawie symulacji CFD lub przyjęty na podstawie normy PN-EN lub norm zagranicznych takich jak RABT lub Rijkswaterstaat. W krytycznych sytuacjach, w ciągu kilkunastu minut trwania pożaru, wzrost temperatury może sięgnąć ponad 1200 C. Jest to wartość przy której standardowe przewody elektryczne ulegają zniszczeniu. W celu zapewnienia ciągłości zasilania należy stosować specjalne kable i przebadane z nimi systemy mocowań odporne na wysokie temperatury. Ponieważ klasa odporności wentylatorów wynosi F400 co oznacza, że wentylatory mogą pracować przy temperaturze gazów 400 C przez 2 godziny z tego powodu należy stosować przewody o możliwie zbliżonej odporności czyli E90. Należy zwrócić uwagę, że odporność przewodów i kabli wraz z systemem zawiesi (tak zwanych zespołów kablowych) musi być potwierdzona odpowiednimi certyfikatami.

55 system aereco exit.gp 53 Sposób doboru przewodów do wentylacji bytowej Silnik: P n = 18 kw; k r = 6,5 cosф = 0,9 η = 0,91 Prąd znamionowy I = Pn = 3 U cosϕ η ns 31, 76 n ,9 0,91 Prąd rozruchowy: Ir = kr Ins = 6,5 31,76 = 206, 44 A Zastosowano bezpiecznik mocy WTN00gG40. Dobór przewodu zasilającego na długotrwałą obciążalność i przeciążalność: A Uwaga Z zmierzone impedancja obwodu zwarciowego zmierzona miernikiem obwodu zwarciowego w miejscu przyłączenia przewodu zasilającego silnik do źródła zasilania (rozdzielnica), w [Ω] I a prąd wyłączający w czasie nie dłuższym od 0,4 s, odczytany z charakterystyki prądowo-czasowej bezpiecznika Sposób doboru przewodów do wentylacji pożarowej Zmiana rezystancji przewodu w zależności od temperatury jest opisana zależnością. 1,16 = 20 ( 293 ) Gdzie: t p temperatura pożaru [K] R 20 rezystancja przewodu w 20 C Przykład: I I B Z = I ns k2 I 1,45 = 31,76 A I n = 50 A I 1,6 40 = 44,14 A 1,45 n Z Przy temperaturze 820 C = 20 ( 293 ) 1,16 = 4,6 20 Na podstawie normy PN-HD :2009, przy sposobie ułożenia C warunki spełnia przewód YDYżo 4 x 10, dla którego: = 20 = 4,6 I Z = = 60,42 A > 44, 14 A Dopuszczalna długość przewodu liczona od rozdzielnicy do zacisków silnika, przy założonym dopuszczalnym spadku napięcia przy pracy ustalonej Udop = 2 % (zgodnie z normą N SEP-E 002): 2 U dop γ S U n L = = P m Dopuszczalna długość przewodu ze względu na ochronę przeciwporażeniową przez samoczynne wyłączenie zgodnie z wymaganiami normy PN-HD :2009: 0,8 U 0 L = ( Zdop Zzmierzone) γ S = ( Zzmierzone ) γ I a 0,8 230 S = ( Z zmierzone ) = 200,39 Zzmierzone Współczynnik wzrost rezystancja przewodów oznaczony jest symbolem k p i dla 820 C wynosi 4,6. Przekrój przewodu dla silników wentylatorów można obliczyć za pomocą następującego wzoru: Gdzie: = ( ) L długość przewodu zasilającego [m] k p współczynnik uwzględniający wzrost rezystancji przewodu γ konduktywność przewodu zasilającego [m/(ω mm 2 )] U dop dopuszczalny spadek napięcia [V] U n napięcie znamionowe silnika [V] I r prąd rozruchowy [A] cosφ współczynnik cos silnika,rozruch Wzór można stosować dla przewodów miedzianych o przekroju mniejszym niż 70 mm 2. Powyżej tej wartości należy uwzględnić reaktancję przewodów.

56 54 system aereco exit.gp Wzrost rezystancji przewodu kp Obliczanie współczynnika temperaturowego wzrostu oporności przewodów Wzrost rezystancji, kp Udział w strefie pożaru, X Wartość współczynnika kp należy wyznaczyć indywidulanie dla danego projektu. Należy przeanalizować jaki odcinek przewodu jest narażony na działanie wysokich temperatur. W tym celu można posłużyć się uproszczoną metodą procentową lub analizą CFD. W metodzie uproszczonej zakładamy jaka długość odcinaka przewodu jest narażona na działanie pożaru. Uproszczenie polega na przyjęciu temperatury oddziaływania pożaru jako temperatury odczytanej z krzywej standardowej stosowanej w procesie badawczym czyli po 90 minutach 955 C. Metoda oparta na analizie CFD umożliwia dokładniejszą analizę polegającą na określeniu temperatur oddziaływujących na konkretne długości kabla dla najbardziej niekorzystnego miejsca pożaru. W analizie CFD wykorzystuje się krzywą rozwoju pożaru wg wytycznych ITB nr 493/2015. Gdzie L długość przewodu L p długość przewodu narażona na oddziaływanie pożaru Przykład: Wentylator oddymiający: P n = 18 kw; k r = 6,5 cosф = 0,9 η = 0,91 Prąd znamionowy I = Pn = 3 U cosϕ η ns 31, 76 n ,9 0,91 Prąd rozruchowy: = A W analizowanym przykładzie ze względu na lokalizację wentylatorów na dachu budynku, odcinek 12 m przewodu prowadzony jest w przestrzeni garażu. Pozostałe 88 m przewodu przypadają na szacht elektryczny, pomieszczenie rozdzielni oraz dach. Całkowita długość przewodu L = 100 m Długość narażona na oddziaływanie pożaru L p = 12 m Udział narażonej na wysoką temperaturę części przewodu wynosi x=0,1 = Odczytany z wykresu dla przewodu E90 współczynnik kp=1,5 = 1, ,76 0,9 55 ( ) ~11,2 2 Ir = kr Ins = 6,5 37,76 = 206, 44 A Silniki o mocy P n > 5 kw wymaga stosowania układów rozruchowych. Najprostszym a zarazem najbardziej niezawodnym jest przełącznik gwiazda/trójkąt. Zatem warunek spełnia przewód 4x16 NKGsżo o odporności ogniowej PH90. Dobrane przewody należy zawsze sprawdzić pod kątem warunku samoczynnego wyłączenia podczas zwarć oraz samoczynnego wyłączenia. I r 206,44 I rυ / = = = 68, 82 A 3 3

57 system aereco exit.gp 55 (N)HXH Kabel bezhalogenowy, ognioodporny AERECO. Kable zapewniają dopływ energii do urządzeń działających w czasie pożaru pełniących funkcje bezpieczeństwa pożarowego. Podczas spalania nie emitują agresywnych, korozyjnych gazów ani gęstego dymu. Są odporne na rozprzestrzenianie płomienia. Kable zostały przebadane razem z konstrukcjami nośnymi firmy BAKS typu C/D, G, T oraz X oraz OBO typ 2031/M15 -przewody1,5-16 mm 2 ; GRIP 2031/M30-1,5 mm 2 ; RKSM wszystkie przekroje; RKSM 630 -od 50 mm 2. Pełny opis właściwości kabli zawiera aprobata techniczna. Liczba żył kabla, przekrój nominalny Max. rezystancja żyły kabla Obciążalność dla kabli prądowych ułożonych w powietrzu Średnica zewnętrzna kabla Masa kabla Długość na bębnie [mm 2 ] [Ω/km] [A] [mm] [kg/km] [m] 2 x 1,5 RE 12, , ,000 D 3 x 1,5 RE 12, , ,000 D 4 x 1,5 RE 12, , ,000 D 5 x 1,5 RE 12, , ,000 D 7 x 1,5 RE 12, , ,000 D 4x150 RM 0, ,5 7, D 2 x 2,5 RE 7, , ,000 D 3 x 2,5 RE 7, , ,000 D 4 x 2,5 RE 7, , ,000 D 5 x 2,5 RE 7, , ,000 D 7 x 2,5 RE 7, , ,000 D 3 x 4 RE 4, , ,000 D 4 x 4 RE 4, , ,000 D 5 x 4 RE 4, , ,000 D 7 x 4 RE 4, , D 3 x 6 RE 3, , D 4 x 6 RE 3, , D 5 x 6 RE 3, , D 1 x 16 RM 1, , D, 1,000 D 3 x 16 RM 1, , D 4 x 16 RM 1, ,2 1, D 1 x 25 RM 0, , D, 1,000 D 3 x 25 RM 0, ,8 1, D 3 x RM/RM 0,727/1, ,1 1, D 4 x 25 RM 0, ,1 1, D 1x35 RM 0, , D, 1,000 D 3 x RM/RM 0,524/1, ,6 1, D 4 x 35 RM 0, ,6 2, D 1 x 50 RM 0, , D, 1,000 D 3 x RM/RM 0,387/0, ,4 2, D 4 x 50 RM 0, ,4 3, D 1 x 70 RM 0, , D, 1,000 D 3 x RM/RM 0,268/0, ,1 3, D 4 x 70 RM 0, ,1 4, D 1 x 95 RM 0, ,4 1, D 1,000 D 3 x RM/RM 0,193/0, ,0 4, D 4 x 95 RM 0, ,0 5, D 1 x120 RM 0, ,1 1, D, 1,000 D 3 x RM/RM 0,153/0, ,8 5, D 4 x120 RM 0, ,8 6, D 1 x 150 RM 0, ,3 1, D, 1,000 D 3 x RM/RM 0,124/0, ,5 7, D RE - drut; RM - linka

58 56 system aereco exit.gp Symulacje CFD

59 system aereco exit.gp 57 Głównym narzędziem analitycznym stosowanym w analizie pożarowej są symulacje CFD. Narzędzie to służy do sprawdzenia czy założenia projektowe takie jak intensywność przepływu powietrza, rozmieszczenie i ilość punktów wyciągowych i nawiewnych, rozmieszczenie i ilość wentylatorów, przebieg i rozmieszczenie dróg i drzwi ewakuacyjnych spełniają podstawowe cele wentylacji pożarowej i wentylacji bytowej. Cele wentylacji bytowej: skuteczne usuwanie zanieczyszczeń z garażu Cele wentylacji pożarowej: ewakuacja ochrona konstrukcji budynku wsparcie dla ekip ratowniczo gaśniczych Ewakuacja Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków (..) wymaga, by na drogach ewakuacyjnych nie utrzymywał się dym w ilości, która ze względu na ograniczenie widoczności, toksyczność lub temperaturę uniemożliwiałaby bezpieczną ewakuację. System wentylacji musi zatem pracować w sposób gwarantujący, że podczas czasu niezbędnego na ewakuację warunki panujące na drogach ewakuacyjnych będą spełniały przyjęte założenia. Akceptowalne parametry powietrza na drogach ewakuacyjnych na potrzeby ewakuacji: Temperatura: poniżej 60 C na wysokości do 1,8 m Widoczność znaków ewakuacyjnych świecących własnym światłem: do 10 m Promieniowanie: mniej niż 2,5 kw/m 2 Ochrona konstrukcji Ochrona konstrukcji budynku jest realizowana poprzez obniżenie temperatury oddziałującej na elementy konstrukcyjne budynku. System realizuje to zadanie poprzez usuwanie dymu i transportowanego z nim ciepła na zewnątrz budynku. Drugim mechanizmem służącym obniżeniu temperatury jest mieszanie gorącego dymu z napływającym powietrzem. To zadanie jest realizowanie przy pomocy wentylatorów strumieniowych. Wsparcie ekip ratowniczo gaśniczych Zadanie to realizowane jest poprzez utrzymanie parametrów gazów w garażu na poziomie umożliwiającym prowadzenie akcji gaśniczej. Ze względu na zwłokę czasową niezbędną na rozpoczęcie akcji gaśniczej należy analizować rozwój pożaru nie tylko do chwili przybycia straży pożarnej, ale do czasu rozpoczęcia skutecznej akcji gaśniczej. Zgodnie z wytycznymi ITB nr 493/2015 analizę pożaru w garażu należy prowadzić do uzyskania maksymalnej mocy pożaru. Zgodnie z krzywą pożaru prezentowaną w wytycznych ITB nr 493/2015, następuje to w 22 minucie. Akceptowalne parametry powietrza na drogach ewakuacyjnych na potrzeby prowadzenia akcji ratowniczo -gaśniczej zgodnie z wytycznymi ITB nr 493/2015: strumień promieniowania od warstwy dymu nie większy niż 15 kw/m 2 w obszarze ponad 5 m od źródła; strumień promieniowania od warstwy dymu nie większy niż 5 kw/m 2 w obszarze ponad 15 m; temperatura dymu nieprzekraczająca 120 C na wysokości 1,5 m w obszarze ponad 15 m od źródła pożaru. Symulacje CFD AERECO Firma AERECO przeprowadza symulacje CFD. Jest to komputerowa metoda analizy stosowana do przewidywania przepływu płynów, wymiany ciepła i masy oraz procesów chemicznych (spalania). Na potrzeby systemów EXIT.GP analiza jest realizowana w obszarze garażu. Technologia CFD składa się z trzech kroków: 1. Pre Procesingu 2. Solving 3. Post Procesing Przy pomocy siatki numerycznej zamodelowany w technologii 3D garaż jest dzielony na skończoną liczbę podobszarów (Pre Procesing). Dla każdego obszaru prowadzone są komputerowe obliczenia w kolejnych krokach czasowych (Solving). Wyniki obliczeń są przedstawiane graficznie (Post Procesing) w formie raportu. Inżynierowie pożarnictwa oraz mechaniki płynów poprzez wielokrotne obliczanie zagadnienia optymalizują układ wentylacji.

60 58 system aereco exit.gp przepisy Wyciąg z rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (wg stanu prawnego na dzień ).

61 system aereco exit.gp W garażu zamkniętym należy stosować wentylację: 1. co najmniej naturalną, przez przewietrzanie otworami wentylacyjnymi umieszczonymi w ścianach przeciwległych lub bocznych, bądź we wrotach garażowych, o łącznej powierzchni netto otworów wentylacyjnych nie mniejszej niż 0,04 m 2 na każde, wydzielone przegrodami budowlanymi, stanowisko postojowe - w nieogrzewanych garażach nadziemnych wolno stojących, przybudowanych lub wbudowanych w inne budynki. 2. co najmniej grawitacyjną, zapewniającą 1,5-krotną wymianę powietrza na godzinę - w ogrzewanych garażach nadziemnych lub częściowo zagłębionych, mających nie więcej niż 10 stanowisk postojowych. 3. mechaniczną, sterowaną czujkami niedopuszczalnego poziomu stężenia tlenku węgla - w innych garażach, niewymienionych w pkt 1 i 2, oraz w kanałach rewizyjnych, służących zawodowej obsłudze i naprawie samochodów bądź znajdujących się w garażach wielostanowiskowych, z zastrzeżeniem 150 ust mechaniczną, sterowaną czujnikami niedopuszczalnego poziomu stężenia gazu propan-butan- w garażach, w których dopuszcza się parkowanie samochodów zasilanych gazem propan-butan, i w których poziom podłogi znajduje się poniżej poziomu terenu Dopuszcza się wentylowanie garaży oraz innych pomieszczeń nieprzeznaczonych na pobyt ludzi powietrzem o mniejszym stopniu zanieczyszczenia, niezawierającym substancji szkodliwych dla zdrowia lub uciążliwych zapachów, odprowadzanym z pomieszczeń niebędących pomieszczeniami higieniczno-sanitarnymi, jeżeli przepisy odrębne nie stanowią inaczej Przewody i kable elektryczne oraz światłowodowe wraz z ich zamocowaniami, zwane dalej zespołami kablowymi, stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej, powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału przez czas wymagany do uruchomienia i działania urządzenia, z zastrzeżeniem ust. 7. Ocena zespołów kablowych w zakresie ciągłości dostawy energii elektrycznej lub przekazu sygnału, z uwzględnieniem rodzaju podłoża i przewidywanego sposobu mocowania do niego, powinna być wykonana zgodnie z warunkami określonymi w Polskiej Normie dotyczącej badania odporności ogniowej Budynek i urządzenia z nim związane powinny być zaprojektowane i wykonane w sposób zapewniający w razie pożaru: 1. nośność konstrukcji przez czas wynikający z rozporządzenia, 2. ograniczenie rozprzestrzeniania się ognia i dymu w budynku, 3. ograniczenie rozprzestrzeniania się pożaru na sąsiednie budynki, 4. możliwość ewakuacji ludzi, a także uwzględniający bezpieczeństwo ekip ratowniczych Budynki oraz części budynków, stanowiące odrębne strefy pożarowe w rozumieniu 226, z uwagi na przeznaczenie i sposób użytkowania, dzieli się na: 1. mieszkalne, zamieszkania zbiorowego i użyteczności publicznej charakteryzowane kategorią zagrożenia ludzi, określane dalej jako ZL, 2. produkcyjne i magazynowe, określane dalej jako PM, 3. inwentarskie (służące do hodowli inwentarza), określane dalej jako IN. 2. Budynki oraz części budynków, stanowiące odrębne strefy pożarowe, określane jako ZL, zalicza się do jednej lub do więcej niż jedna spośród następujących kategorii zagrożenia ludzi: 1. ZL I - zawierające pomieszczenia przeznaczone do jednoczesnego przebywania ponad 50 osób niebędących ich stałymi użytkownikami, a nieprzeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, 2. ZL II - przeznaczone przede wszystkim do użytku ludzi o ograniczonej zdolności poruszania się, takie jak szpitale, żłobki, przedszkola, domy dla osób starszych, 3. ZL III - użyteczności publicznej, niezakwalifikowane do ZL I i ZL II, 4. ZL IV - mieszkalne, 5. ZL V - zamieszkania zbiorowego, niezakwalifikowane do ZL I i ZL II. 3. Wymagania dotyczące bezpieczeństwa pożarowego budynków oraz części budynków stanowiących odrębne strefy pożarowe, określanych jako PM, odnoszą się również do garaży, hydroforni, kotłowni, węzłów ciepłowniczych, rozdzielni elektrycznych, stacji transformatorowych, central telefonicznych oraz innych o podobnym przeznaczeniu. 4. Strefy pożarowe zaliczone, z uwagi na przeznaczenie i sposób użytkowania, do więcej niż jednej kategorii zagrożenia ludzi, powinny spełniać wymagania określone dla każdej z tych kategorii Przewody wentylacyjne powinny być wykonane z materiałów niepalnych, a palne izolacje cieplne i akustyczne oraz inne palne okładziny przewodów wentylacyjnych mogą być stosowane tylko na zewnętrznej ich powierzchni w sposób zapewniający nierozprzestrzenianie ognia Instalacje wentylacji mechanicznej i klimatyzacji w budynkach, z wyjątkiem budynków jednorodzinnych i rekreacji indywidualnej, powinny spełniać następujące wymagania: 1) przewody wentylacyjne powinny być wykonane i prowadzone w taki sposób, aby w przypadku pożaru nie oddziaływały siłą większą niż 1 kn na elementy budowlane, a także aby przechodziły przez przegrody w sposób umożliwiający kompensacje wydłużeń przewodu, 2) zamocowania przewodów do elementów budowlanych powinny być wykonane z materiałów niepalnych, zapewniających przejęcie siły powstającej w przypadku pożaru w czasie nie krótszym niż wymagany dla klasy odporności ogniowej przewodu lub klapy odcinającej,

62 60 system aereco exit.gp 3) w przewodach wentylacyjnych nie należy prowadzić innych instalacji, 4) filtry i tłumiki powinny być zabezpieczone przed przeniesieniem się do ich wnętrza palących się cząstek, 5) maszynownie wentylacyjne i klimatyzacyjne w budynkach mieszkalnych średniowysokich (SW) i wyższych oraz w innych budynkach o wysokości powyżej dwóch kondygnacji nadziemnych powinny być wydzielone ścianami o klasie odporności ogniowej co najmniej E I 60 i zamykane drzwiami o klasie odporności ogniowej co najmniej E I 30; nie dotyczy to obudowy urządzeń instalowanych ponad dachem budynku. 4. Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej, równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S), z zastrzeżeniem ust Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S), lub powinny być wyposażone w przeciwpożarowe klapy odcinające zgodnie z ust W strefach pożarowych, w których jest wymagana instalacja sygnalizacyjno-alarmowa, przeciwpożarowe klapy odcinające powinny być uruchamiane przez tę instalację, niezależnie od zastosowanego wyzwalacza termicznego Instalacja wentylacji oddymiającej powinna: 1. usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych, nie wystąpi zadymienie lub temperatura uniemożliwiające bezpieczną ewakuację, 2. mieć stały dopływ powietrza zewnętrznego uzupełniającego braki tego powietrza w wyniku jego wypływu wraz z dymem, 2. Przewody wentylacji oddymiającej, obsługujące: 1. wyłącznie jedną strefę pożarową, powinny mieć klasę odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność E 600 S, co najmniej taką, jak klasa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E 300 S, jeżeli wynikająca z obliczeń temperatura dymu powstającego w czasie pożaru nie przekracza 300 C, 2. więcej niż jedną strefę pożarowa, powinny mieć klasę odporności ogniowej E I S, co najmniej taką, jak klasa odporności ogniowej stropu określona w Klapy odcinające do przewodów wentylacji oddymiającej, obsługujące:

63 system aereco exit.gp wyłącznie jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność E 600 S AA, co najmniej taką, jak klasa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E 300 S AA, jeżeli wynikająca z obliczeń temperatura dymu powstającego w czasie pożaru nie przekracza 300 C, 2. więcej niż jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć klasę odporności ogniowej E I S AA, co najmniej taką, jak klasa odporności ogniowej stropu określona w Wentylatory oddymiające powinny mieć klasę: 1. F , jeżeli przewidywana temperatura dymu przekracza 400 C, 2. F w pozostałych przypadkach, przy czym dopuszcza się inne klasy, jeżeli z analizy obliczeniowej temperatury dymu oraz zapewnienia bezpieczeństwa ekip ratowniczych wynika taka możliwość Wymagania przeciwpożarowe, określone w niniejszym rozdziale, dotyczą garaży zamkniętych i otwartych, o których mowa w W przypadku gdy przepis rozporządzenia nie określa rodzaju garażu, należy rozumieć, że dotyczy on garaży zamkniętych i otwartych.( ) Klasę odporności pożarowej garażu należy przyjmować, jak dla budynku PM o gęstości obciążenia ogniowego do 500 MJ/ m2, pod warunkiem wykonania jego elementów jako nierozprzestrzeniających ognia, niekapiących i nieodpadających pod wpływem ognia, jeżeli przepisy rozporządzenia nie stanowią inaczej Usytuowanie garażu zamkniętego i otwartego powinno odpowiadać warunkom określonym w 271 jak dla budynków PM o gęstości obciążenia ogniowego do MJ/m 2, z zastrzeżeniem Przepisu ust. 1 nie stosuje się do garażu o liczbie stanowisk postojowych nie większej niż 3, w zabudowie jednorodzinnej i rekreacji indywidualnej Powierzchnia strefy pożarowej w nadziemnym lub podziemnym garażu zamkniętym nie powinna przekraczać m 2 2. Powierzchnia, o której mowa w ust. 1, może być powiększona o 100%, jeżeli jest spełniony jeden z poniższych warunków: 1. zastosowano ochronę strefy pożarowej stałymi samoczynnymi urządzeniami gaśniczymi wodnymi, 4. W garażu zamkniętym o powierzchni całkowitej przekraczającej m 2, należy stosować samoczynne urządzenia oddymiające. 5. W przypadku zastosowania rozwiązania, o którym mowa w ust. 2 pkt 1, klasa odporności ogniowej przewodów wentylacji oddymiającej powinna odpowiadać wymaganiom określonym w 270 ust. 2 - jedynie z uwagi na kryterium szczelności ogniowej (E) Na każdej kondygnacji garażu, której powierzchnia całkowita przekracza m 2, powinny znajdować się co najmniej dwa wyjścia ewakuacyjne, przy czym jednym z tych wyjść może być wjazd lub wyjazd. Długość przejścia do najbliższego wyjścia ewakuacyjnego nie może przekraczać: 1. w garażu zamkniętym - 40 m, 2. w garażu otwartym - 60 m. 2. Długość przejścia, o którym mowa w ust. 1, w przypadku garażu zamkniętego, może być powiększona zgodnie z zasadami określonymi w 237 ust. 6 i 7. uwaga AERECO: systemy wentylacji strumieniowej nie mają za zadanie wspomagać akcję ewakuacyjną z tego powodu nie obligują do wydłużania długości przejścia ewakuacyjnego. 3. Wyjście ewakuacyjne powinno być dostępne także w przypadku zamknięcia bram między strefami pożarowymi. 4. Jeżeli poziom parkowania leży nie wyżej niż 3 m nad poziomem terenu urządzonego przy budynku, za wyjście ewakuacyjne mogą służyć nieobudowane schody zewnętrzne. 5. W garażu podziemnym kondygnacje o powierzchni powyżej 1.500m 2 powinny, w razie pożaru, mieć możliwość oddzielenia ich od siebie i od kondygnacji nadziemnej budynku za pomocą drzwi, bram lub innych zamknięć o klasie odporności ogniowej nie mniejszej niż E I Połączenie garażu z budynkiem wymaga zastosowania przedsionka przeciwpożarowego zamykanego drzwiami o klasie odporności ogniowej co najmniej E I Nie wymaga się zastosowania przedsionka, o którym mowa w ust. 1, przed dźwigiem oddzielonym od garażu drzwiami o klasie odporności ogniowej co najmniej E I Wymaganie, o którym mowa w ust. 1, nie dotyczy budynków mieszkalnych jednorodzinnych i rekreacji indywidualnej. 2. wykonano oddzielające od siebie nie więcej niż po 2 stanowiska postojowe, ściany o klasie odporności ogniowej, w części pełnej co najmniej E I 30, od posadzki do poziomu zapewniającego pozostawienie prześwitu pod stropem o wysokości 0,1 do 0,5 m na całej ich długości. 3. W garażu zamkniętym strefa pożarowa obejmująca więcej niż jedną kondygnację podziemną powinna spełniać jeden z warunków określonych w ust. 2.

64 62 system aereco exit.gp Wymagania ekoprojektu i etykietowania urządzenia wentylacyjne W ramach wdrażania dyrektywy dotyczącej wymogów ekoprojektu dla produktów zużywających energię, opublikowanej w 2005 r. (2005/32/ WE), oraz jej wersji zmienionej z 2009 r. (2009/125/WE), w 2014 r. zostało opublikowane rozporządzenie ustanawiające wymagania dla kolejnej grupy wyrobów systemów wentylacji. Na potrzeby rozporządzenia (UE) nr 1253/2014, ustanawiającego wymagania, system wentylacji został zdefiniowany jako urządzenie o napędzie elektrycznym, wyposażone w przynajmniej jeden wirnik, jeden silnik i obudowę, przeznaczone do wymiany, w budynku lub w części budynku, powietrza zużytego na świeże powietrze z zewnątrz. Należy zwrócić uwagę na dość niefortunne tłumaczenie tytułu rozporządzenia. W normie PN-EN 12792, system wentylacyjny został zdefiniowany jako: połączenie instalacji wentylacji i budynku. Jeśli sięgnąć do angielskiej wersji rozporządzenia 1253/2014, znaleźć tam można określenie ventilation unit, które w polskiej wersji przetłumaczono na system wentylacji. Wydaje się, że właściwym, w świetle podanej w rozporządzeniu definicji, byłoby określenie urządzenie wentylacyjne zamiast system wentylacji. Rozporządzenie 1253/2014 podzieliło urządzenia wentylacyjne na przeznaczone do budynków mieszkalnych (SWM) i niemieszkalnych (SWNM). Kryterium przynależności do określonej grupy budynków stanowi maksymalna wartość natężenia przepływu, czyli deklarowana maksymalna wartość objętościowego natężenia przepływu, w odniesieniu do przepływu powietrza przy różnicy ciśnienia statycznego na zewnątrz wynoszącej 100 Pa (dla urządzeń kanałowych), albo jednej z następujących wartości: 10, 20, 50, 100, 150, 200, 250 Pa (dla urządzeń bezkanałowych). Za urządzenie dedykowane dla budynków mieszkalnych traktuje się każde o maksymalnym natężeniu przepływu do 250 m 3 /h. Urządzenia o deklarowanych wartościach przepływu między 250 a m 3 /h mogą być przyporządkowane do tej grupy o ile producent wyraźnie zadeklaruje obszar stosowania wyłącznie w budynkach mieszkalnych. Wszystkie pozostałe urządzenia, z definicji, traktowane są jako przeznaczone dla budynków niemieszkalnych.

65 system aereco exit.gp 63 Wymagania dla urządzeń przeznaczonych do stosowania w budynkach mieszkalnych Od dnia obowiązywania rozporządzenia tj. od 1 stycznia 2016 SWM muszą spełniać następujące wymagania techniczne: Jednostkowe zużycie energii (JZE) określone dla klimatu umiarkowanego nie może przekraczać 0 kwh/(m 2 /rok). Poziom mocy akustycznej (L WA ) dla urządzeń bezkanałowych w tym zaprojektowanych do użytku z jedną instalacją wewnątrzkanałową nawiewną albo wywiewną, nie może przekraczać 45 db. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. Wszystkie urządzenia nawiewno-wywiewne muszą być wyposażone w obejście odzysku ciepła. Urządzenia wentylacje dla budynków mieszkalnych objęto dodatkowym wymaganiem w zakresie etykietowania energetycznego, ustanowionym rozporządzeniem (UE) nr 1254/2014. Odpowiednie klasy zależą od wartości JZE obliczonej dla klimatu umiarkowanego i wynoszą: (najwyższa efektywność) JZE < JZE < JZE < JZE < JZE < JZE < JZE < 0 (najniższa efektywność) 0 JZE Wymagania dla urządzeń nawiewnych i wywiewnych przeznaczonych do stosowania w budynkach niemieszkalnych. Od 1 stycznia 2016 r. wszystkie urządzenia wentylacyjne dla budynków niemieszkalnych musza spełniać poniższe wymagania. Wszystkie urządzenia, z wyjątkiem pełniących funkcje w wentylacji pożarowej, muszą być wyposażone w napęd wielobiegowy albo w układ bezstopniowej regulacji prędkości obrotowej wentylatora. W urządzeniach nawiewnych albo wywiewnych minimalna sprawność wentylatora wynosi: a) 6,2 % * ln(p) + 35,0 %, jeżeli P 30 kw, b) 56,1 % jeżeli P > 30 kw. A+ A B C D E F G Maksymalna wewnętrzna jednostkowa moc wentylatora części pełniących funkcje wentylacyjne w W/(m 3 /s), wynosi 250 dla systemów nawiewnych albo wywiewnych przeznaczonych do stosowania z filtrem. Wyłączenia Rozporządzenia (UE) nr 1253/2014 nie stosuje się do następujących urządzeń wentylacyjnych: a) nawiewnych i wywiewnych o poborze mocy mniejszym niż 30 W (wyłączenie nie dotyczy zakresu podawanych informacji); b) nawiewno-wywiewnych o łącznym poborze mocy na użytek wentylatorów mniejszym niż 30 W na strumień powietrza (wyłączenie nie dotyczy zakresu podawanych informacji); c) wentylatorów osiowych lub promieniowych wyposażonych jedynie w obudowę, w rozumieniu rozporządzenia (UE) nr 327/2011; d) przeznaczonych wyłącznie do użytku w przestrzeniach zagrożonych wybuchem, określonych w dyrektywie 94/9/WE; e) przeznaczonych wyłącznie do stosowania w sytuacjach awaryjnych, przez krótki czas, spełniających wymagania podstawowe dotyczące obiektów budowlanych w odniesieniu do bezpieczeństwa pożarowego określone w rozporządzeniu (UE) nr 305/2011; f) przeznaczone wyłącznie do zastosowania w następujących warunkach: gdy temperatura robocza przemieszczanego powietrza przekracza 100 C, gdy temperatura otoczenia podczas pracy silnika napędzającego wentylator, znajdującego się poza strumieniem powietrza, przekracza 65 C, gdy temperatura przemieszczanego powietrza lub temperatura otoczenia podczas pracy silnika znajdującego się poza strumieniem powietrza są niższe niż -40 C, gdy napięcia zasilania przekracza V w przypadku zasilania prądem przemiennym lub 1500 V w przypadku zasilania prądem stałym, w warunkach narażenia na czynniki toksyczne, łatwopalne lub o silnym działaniu korozyjnym lub w warunkach narażenia na substancje ścierne; g) wyposażonych w wymiennik ciepła i pompę cieplną służące do odzyskiwaniu ciepła lub umożliwiające przenoszenie lub odzyskiwanie ciepła dodatkowo do działania układu odzysku ciepła, z wyjątkiem przenoszenia ciepła w celu ochrony przed zamarzaniem lub odmrażania; h) sklasyfikowanych jako okapy nadkuchenne wchodzące w zakres rozporządzenia (UE) nr 66/2014. Wentylatory EGP, stosowane w systemach wentylacji pożarowej nie są objęte wymaganiami ekoprojektu. Urządzenia stosowane w systemach wentylacji bytowej są objęte wymaganiami zgodnie z rozporządzeniem Komisji (UE) nr 327/2011. Stosowne informacje podano na kartach poszczególnych produktów.

66 64 system aereco exit.gp WSPARCIE SERWISOWE AERECO SERWIS GWARANCYJNY I POGWARANCYJNY Serwis AERECO dedykowany jest obsłudze urządzeń oraz systemów dostarczanych przez AERECO wentylacja sp. z o.o. Serwis AERECO jest wewnętrzną komórką firmy w dziale Gospodarka Magazynowa i Serwis - zatrudnia wysoko wykwalifikowaną kadrę specjalistów. Serwis AERECO posiada 4 komórki organizacyjne Warsztat Centralny z Magazynem Części oraz regiony mobilnych inżynierów serwisu: RSA Północ, RSA Południe, RSA Zachód. Serwis AERECO jest w stałym kontakcie z serwisami przyfabrycznymi. Serwis prowadzi gwarancyjne i pogwarancyjne naprawy urządzeń w Warsztacie Centralnym lub w miejscu instalacji. Serwis AERECO świadczy również usługi w zakresie uruchomienia instalacji oraz wykonywania pomiarów sprawności instalacji. Odbiorca objęty jest opieką Serwisu od momentu zakupu urządzeń. Serwis AERECO może być obecny przy rozpoczęciu prac instalacyjnych na budowie i wspomagać branżowego inspektora nadzoru przy ustalaniu standardów i sposobów instalacji urządzeń AERECO. Serwis AERECO wspomaga również działania projektowe w zakresie automatyki i instalacji zasilających. Aby zagwarantować bezpieczną i skuteczną eksploatację instalacji wentylacyjnej i zmniejszenie ryzyka awarii, serwis AERECO proponuje również dla zainteresowanych klientów stałe umowy serwisowe. Umowa taka może być również podstawą do wystawienia gwarancji na skuteczność działania wentylacji w budynku. warsztat centralny z magazynem części ul. Dobra 13, Łomna Las Czosnów tel.: wew. 410 fax: region serwisu AERECO północ inż. serwisu Jacek Klepacki klepacki@aereco.com.pl region serwisu AERECO południe inż. serwisu Piotr Kwiecień kwiecien@aereco.com.pl region serwisu AERECO zachód inż. serwisu Krzysztof Wiśniewski wisniewski@aereco.com.pl
