1 System wkładów kominowych <SWK> System wkładów kominowych <SWK>, <SWKŻ> System wkładów kominowych <SWK> to jednościenne wkłady kominowe i przewody spalinowe, wykonane w całości ze stali chromoniklowej kwasoodpornej w gatunku wg DIN17441 (00H170N14M2 wg PN-71/H-86020). Zabezpieczają wewnętrzne powierzchnie ceramicznych przewodów kominowych odprowadzających mokre spaliny z energooszczędnych urządzeń grzewczych olejowych lub gazowych przed ich destrukcyjnym działaniem. Maksymalna temperatura pracy: 450 C. Certyfikat Zakładowej Kontroli Produkcji 1450-CPR-0007 wydany przez INiG w Krakowie. System Wkładów Kominowych <SWK> pozwala na przystosowanie starych istniejących kominów do nowych specyficznych warunków pracy. System wkładów kominowych żaroodpornych <SWKŻ> System Wkładów Kominowych Żaroodpornych <SWKŻ> to jednościenne wkłady kominowe, wykonane w całości ze stali chromoniklowej żaroodpornej w gatunku wg DIN17441 (H20N12S2 wg PN-71/H-86020). Zabezpieczają wewnętrzne powierzchnie ceramicznych przewodów kominowych dymowych odprowadzających spaliny z urządzeń grzewczych opalanych drewnem. Maksymalna temperatura pracy: 600 C. Certyfikat Zakładowej Kontroli Produkcji 1450-CPR-0007 wydany przez INiG w Krakowie. System Wkładów Kominowych Żaroodpornych <SWKŻ> pozwala na przystosowanie starych istniejących kominów do nowych specyficznych warunków pracy. Zastosowanie wkładów i zalecane grubości blach Średnica DN W, S D W : W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe Tabela rozwinięć i wymiarów Średnica DN Lr Dz Dw Dk S Wymiary: Lr - rozwinięcie blachy [mm]±0,1 Dz - średnica zewnętrzna rury [mm]±0,1 Dw - średnica wewnętrzna rury [mm]±0,1 Dk - średnica wewnętrzna w kielichu [mm]±0,1 S - [mm] Połączenie kielichowe Poszczególne elementy systemu kominowego łączone są przez włożenie jednej części - nypla, w drugą roztłoczoną część - kielicha. Dzięki połączeniu kielichowemu otrzymujemy szczelną i sztywną konstrukcję wkładu kominowego. Sposób łączenia elementów umożliwia prawidłowy spływ skroplin po ścianach wkładu kominowego, do miski odprowadzającej skropliny. 1. Nypel 2. Kielich Rys. Sposób łączenia elementów rurowych jednościennych. katalog produktów

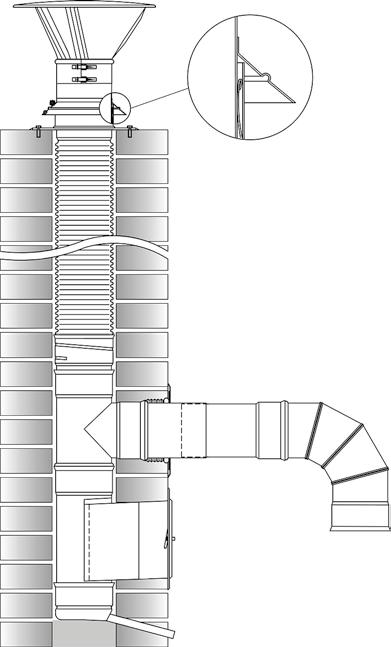

2 System wkładów kominowych <SWK>, <SWKŻ> Przykładowe zastosowanie elementów LP NAZWA SYMBOL 1 Miska z odprowadz. kondensatu MS150-CH 2 Wyczystka WC150-CH 3 Trójnik 90 TR150/90-CH6 4 Podpora pośrednia PP150-CH6 5 Obejma ustalająca OU150-CH 6 Rura prosta 1m RP150/1000-CH6 7 Płyta dachowa PD150-X 8 Kołnierz przeciwdeszczowy KPD150-X 9 Daszek kominowy DK150-CH6 10 Drzwiczki DW125X Rozeta ROZ150-CH 12 Rura teleskopowa RT150/2X250-CH6 13 Kolano nastawne szczelne 0-90 KNU150/90-CH6 Rys. Przykład budowy komina z elementów kominowych jednościennych (rury gładkie). LP NAZWA SYMBOL 1 Miska z odprowadz. kondensatu MS150-CH 2 Wyczystka WC150-CH6 3 Trójnik 90 TR150/90-CH6 4 Złączka kielichowa do Stalflexa ZST150-CH6-K 5 Rura elastyczna chromoniklowa RESF 150-CH 6 Złączka nyplowa do Stalflexa ZST150/150-CH6-N 7 Płyta dachowa PD150-X 8 Kołnierz przeciwdeszczowy KPD150-CH 9 Daszek kominowy DK150-CH6 10 Drzwiczki DW125X Rozeta ROZ150-CH 12 Rura teleskopowa RT150/2X250-CH6 13 Kolano nastawne szczelne 0-90 KNU150/90-CH6 Rys. Przykład budowy komina z elementów kominowych jednościennych (rura elastyczna) katalog produktów 2017

3 Elementy wkładów kominowych 1. Rura prosta RP Dz Dk Waga [kg] RP m x/l-m s długość rury w [mm] średnice DN oznaczenie dla blachy żaroodpornej rura prosta 2. Rura PR z uchwytami montażowymi RU Dz Dk Waga [kg] RU m x/1000-m s długość rury w [mm] średnice DN oznaczenie dla blachy żaroodpornej rura prosta z uchwytami montażowymi 3. Rura prosta żebrowana żaroodporna RPŻŻ Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Dz Dk Waga [kg] dla s=1.0 RPŻ Ż x/l-ż s Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm długość rury w [mm] średnice DN rura prosta żebrowana katalog produktów

4 4. Opaska żebrowana na rurę OPŻ Elementy wkładów kominowych Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Dw Waga [kg] OPŻ x/l x X - bl. kwasoodporna grubość 0,6 mm długość rury w [mm] j opaska żebrowana 5. Rura elastyczna chromoniklowa DARCO FLEX RESF Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dw Dz Waga* [kg] *Waga 1mb rury Odcinki o długości max. 15 [m] Minimalny promień gięcia: 3D Max.temperatura pracy: 450 C RESF x/l-ch długość rury w [mm] średnice DN rura elastyczna chromoniklowa dla s=0.12 W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. kwasoodporna grubość 0,12 mm 6. Rura elastyczna dwupłaszczowa chromoniklowa DUOFLEX DUO Średnica DN Ø130 Ø150 Ø180 Ø200 Dw Dz Waga* [kg] *Waga 1mb rury dla s=2x0.12 Odcinki o długości max. 30 [m] Minimalny promień gięcia: 0,4 [m] Max.temperatura pracy: 600 C DUO x/l-ch długość rury w [mm] średnice DN rura elastyczna DUOFLEX W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. kwasoodporna x grubość 0,12 mm katalog produktów

5 Elementy wkładów kominowych 7. Opaska do rury DUOFLEX DUO-OP-Ż Średnica DN Ø130 Ø150 Ø180 Ø200 DW Waga [kg] dla s=0.8 DUO OP-x-Ż średnice DN opaska DUOFLEX W W - przewody wentylacyjne S S - przewody spalinowe Ż Ż - bl. żaroodporna grubość 0,8 mm 8. Rozeta ROZ Dwr [mm] Dzr [mm] Waga [kg] ROZ x - CH rozeta 9. Złączka do rur elastycznych chromoniklowych ZST Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dz Waga [kg] ZST x-m s złączka do rur elastycznych chromoniklowych W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. chromowa H grubość 0,5 mm dla s=0.5 W W W - przewody wentylacyjne S - S - przewody spalinowe CH - CH - bl. kwasoodporna X X - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm katalog produktów

6 Elementy wkładów kominowych 10. Złączka nyplowa do rur elastycznych chromoniklowych ZST-N Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dz Dk Waga [kg] ZST x/l-m s-n nypel długość złączka do rur elastycznych chromoniklowych W W W - przewody wentylacyjne S - S - przewody spalinowe CH - CH - bl. kwasoodporna X X - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm 11. Złączka kielichowa do rur elastycznych chromoniklowych ZST-K Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dz Waga [kg] ZST x-m s-k 12. Redukcja (rozpęczana) RD-R kielich złączka do rur elastycznych chromoniklowych W W W - przewody wentylacyjne S - S - przewody spalinowe CH - CH - bl. kwasoodporna X X - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm Różnica średnic: DN2-DN1 20 mm np. RD-200/+180-CH6-R + kielich - nypel Waga [kg] dla s=0.6 RD ±x/±y-m s-r rozpęczana kielich lub nypel 1 kielich lub nypel 2 redukcja katalog produktów

7 13. Redukcja (segmentowa) RD-S Elementy wkładów kominowych Różnica średnic: DN2-DN1>20 mm np. RD-200/+160-CH6-S + kielich - nypel Waga [kg] zależna od wymiarów dla s=0.6 RD ±x/±y-m s-s 14. Adaptor rury elastycznej DUOFLEX AD Średnica DN Ø130 Ø150 Ø180 Ø200 Ø225 Dk Dw Waga [kg] AD m x - m s 15. Adaptor redukcyjny ADŻR Średnica DN Ø130 Ø150 Ø180 Ø200 Dk Dz Waga [kg] segmentowa kielich lub nypel 1 kielich lub nypel 2 redukcja dla s=1.0 adaptor rury elastycznej DUOFLEX dla s=1.0 W - W - przewody wentylacyjne S - S - przewody spalinowe - CH - CH - bl. kwasoodporna Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm ADŻR x - Ż s adaptor redukcyjny Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm katalog produktów

8 16. Złączka mufowa ZMU Elementy wkładów kominowych Dk Waga [kg] ZMU x-m s złączka mufowa W - W - przewody wentylacyjne S - S - przewody spalinowe - CH - CH - bl. kwasoodporna Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm 17. Złączka nyplowa ZNY Dz Waga [kg] ZNY x-m s złączka nyplowa W - W - przewody wentylacyjne S - S - przewody spalinowe - CH - CH - bl. kwasoodporna Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm 18. Wkładka kątowa teleskopowa ze sznurem do kominów ceramicznych WKK-CS Średnica DN DC D Waga [kg] Wkładka kątowa umożliwia przyłączenie kominka /pieca do komina pod kątem 45. WKK-CS x/y/45-ż s Ż Ż - bl. żaroodporna kąt 45 średnica wew. trójnika ceramicznego DC średnica nominalna przyłącza DN wkładka kątowa ze sznurem do kominów ceramicznych grubość 0,8 mm grubość 1,0 mm katalog produktów

9 Elementy wkładów kominowych 19. Zestaw przyłączeniowy do kominów ceramicznych WKC WKC WKC-S WKC DN/DC-m s średnica wew. trójnika ceramicznego DC średnica nominalna przyłącza DN zestaw przyłączeniowy do kominów ceramicznych WKC DN/DC-m s-s wersja segmentowa średnica wew. trójnika ceramicznego DC średnica nominalna przyłącza DN zestaw przyłączeniowy do kominów ceramicznych Zestaw ten zabezpiecza trójniki kominów ceramicznych przed uszkodzeniem wywołanym rozszerzalnością cieplną podczas nagrzewania się elementów przyłącza. DN Średnice Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø120 WKC WKC WKC WKC WKC WKC-S WKC-S WKC-S WKC-S Ø130 WKC-S WKC WKC WKC WKC WKC-S WKC-S WKC-S WKC-S Ø140 WKC-S WKC-S WKC WKC WKC WKC WKC-S WKC-S WKC-S Ø150 WKC-S WKC-S WKC-S WKC WKC WKC WKC-S WKC-S WKC-S Ø160 WKC-S WKC-S WKC-S WKC-S WKC WKC WKC WKC-S WKC-S Ø180 WKC-S WKC-S WKC-S WKC-S WKC-S WKC WKC WKC WKC-S Ø200 WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC WKC WKC-S Ø225 WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC WKC Ø250 WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC-S WKC 20. Złączka komin ceramiczny - rura metalowa RDŻS DC Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm Średnica DN Ø160/Ø150 Ø160/Ø160 Ø180/Ø150 Ø180/Ø180 Ø200/Ø150 Ø200/Ø160 Ø200/Ø180 Ø200/Ø200 Dw Dw Waga [kg] RDŻS DC/DN-m s rura metalowa komin ceramiczny złączka komin ceramiczny-rura metalowa Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm katalog produktów

10 Elementy wkładów kominowych 21. Złączka z jednym sznurem RDŻS+1S - + Średnica DN Ø180 / Ø180 Ø200 / Ø200 Dw Dk Dz Waga [kg] RDŻS ± DN/DC+ 1S -m s Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm 22. Trójnik 90 TR/ Trójnik 45 TR/45 jeden sznur komin ceramiczny rura metalowa kielich lub nypel złączka z jednym sznurem Dz Dk L [mm] Waga [kg] TR m x/90-m s kąt 90 trójnik Dz Dk L [mm] Waga [kg] TR m x/45-m s kąt 45 trójnik katalog produktów

11 24. Rura prosta z rewizją RPR Elementy wkładów kominowych 25. Wyczystka WC Dz Dk Waga [kg] RPR m x-m s rura prosta z rewizją Dz Dk k Waga [kg] WC m x-m s 26. Przedłużenie gardzieli wyczystki PW wyczystka Długość L [mm] Waga [kg] PW/L-m s długość przedłużenie gardzieli wyczystki dla s=0.6 katalog produktów

12 27. Drzwiczki wyczystki DW Elementy wkładów kominowych Waga [kg] 0.6 DW 125x185-x drzwiczki o wymiarach otworu 125 x 185 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna grubość 0,8 mm 28. Zaślepka wyczystki ZWC Waga [kg] 0.14 dla s = 0.6 ZWC -m s zaślepka do wyczystki 29. Ramka do drzwiczek i regulatora ciągu RCW RM-DW/ RMS-DW RM-DW RMS-DW Waga [kg] RM-DW 0.50 RMS-DW 0.60 RM - DW RMS - DW ramka do drzwiczek DW ramka do drzwiczek DW W W - przewody wentylacyjne S S - przewody spalinowe X X - bl. kwasoodporna grubość 0,8 mm katalog produktów

13 Elementy wkładów kominowych 30. Regulator ciągu do wyczystki Darco RCW / RCW-S RCW RCWS Waga [kg] RCW 0.80 RCWS 0.90 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna RCW RCW-S regulator ciągu do wyczystki DARCO regulator ciągu do wyczystki komina ceramicznego UWAGA! Montaż regulatora RCW do wyczystki wymaga zamontowania ramki RM-DW/RMS-DW 31. Regulator ciągu na rurę RCR RCR regulator ciągu na rurę 32. Regulator ciągu prostokątny RCP LP NAZWA WARTOŚĆ 1 Grupa 5 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m 400 Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji Waga [kg] 0.80 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna LP NAZWA WARTOŚĆ 1 Grupa 5 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m 400 Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji Waga [kg] 0.80 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna RCP regulator ciągu prostokątny LP NAZWA WARTOŚĆ 1 Grupa 5 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m 400 Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji katalog produktów

14 33. Regulator ciągu okrągły RCO Elementy wkładów kominowych RCO regulator ciągu okrągły Uwaga! W komplecie opaska zaciskowa Waga [kg] 0.70 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna LP NAZWA WARTOŚĆ 1 Grupa 5 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m 400 Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji Regulator ciągu okrągły z zabezpieczeniem przeciwwybuchowym RCO-EX RCO-EX regulator ciągu z zabezpieczeniem przeciwwybuchowym Uwaga! W komplecie opaska zaciskowa 35. Regulator ciągu okrągły RCO-80 Waga [kg] 0.70 W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna LP NAZWA WARTOŚĆ 1 Grupa 5 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji W S D W - przewody wentylacyjne S - przewody spalinowe D - przewody dymowe X X - bl. kwasoodporna RCO-80 regulator ciągu LP NAZWA WARTOŚĆ 1 Grupa 1 2 Norma DIN Zakres podciśnienia [Pa] Max. temperatura spalin w przewodzie kominowym do którego jest podłączony Regulator Ciągu [ºC] Parametry komina o wysokości do 20 m Max. pole powierzchni przekroju poprzecznego komina [cm 2 ] Średnica podana dla komina o przekroju okrągłym [cm] I i II klasa izolacji III klasa izolacji katalog produktów

15 36. Bypass kominkowy SRC Elementy wkładów kominowych SRC bypass kominkowy W W - przewody wentylacyjne OC OC - bl. ocynkowana 37. Daszek kominowy DK 38. Daszek kominowy DK Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dw D H Waga [kg] DK m x-m s daszek kominowy Średnica DN Ø225 Ø250 Ø300 Ø350 Ø400 Ø450 Ø500 Dw H Waga [kg] DK m x-m s daszek kominowy grubość 0,8 mm grubość 1,0 mm grubość 0,6 mm katalog produktów

16 Elementy wkładów kominowych 39. Daszek do rur elastycznych chromoniklowych DKST 40. Miska pionowa MSP 41. Płyta dachowa PD Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Dz D H Waga [kg] DKST x-ch daszek kominowy do rur elastycznych chromoniklowych W S W - przewody wentylacyjne S - przewody spalinowe CH CH - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm Dz Dk Waga [kg] MSP m x-m s miska pionowa Dz [mm] A [mm] B [mm] Waga [kg] (0.5) PD x-x płyta dachowa W W - przewody wentylacyjne S S - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm katalog produktów

17 42. Kołnierz przeciwdeszczowy KPD Elementy wkładów kominowych Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø280 Ø300 Ø350 Ø400 Ø450 Ø500 Ø550 Ø600 Dw [mm] Dm [mm] Waga [kg] KPD x- X kołnierz przeciwdeszczowy W W - przewody wentylacyjne S S - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm (0.5) 43. Miska z odprowadzeniem kondensatu MS Dk [mm] h [mm] Waga [kg] MS x-ch 44. Miska z odpływem pionowym MS h 80 Dk Ø18x1 7 miska z odprowadzeniem kondensatu W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. kwasoodporna Dk [mm] h [mm] Waga [kg] MS x-ch- P pionowa miska z odpływem pionowym W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. kwasoodporna katalog produktów P.Babicz Zastępuje DARCO Sp. z o.o. P.Lipa J.Darłak Nazwa rys. rys.z dnia Nr rys Dębica, ul. Metalowców 43 Ark./Il ark. 179

18 45. Miska z syfonem MSF Elementy wkładów kominowych Dk [mm] L [mm] wg indywidualnego zamówienia h [mm] Waga [kg] MSF x-ch W W - przewody wentylacyjne S S - przewody spalinowe CH CH - bl. kwasoodporna miska z syfonem 46. Obejma ustalająca OU Średnica DN Ø60 Ø80 Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Ø350 Ø400 Ø450 Ø500 Do [mm] Dw [mm] Waga [kg] OU x-x 47. Szyber kominowy SZK obejma ustalająca W W - przewody wentylacyjne S S - przewody spalinowe X X - bl. kwasoodporna grubość 0,6 mm Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Dz Dk h [mm] m [mm] Waga [kg] (0.5) dla s=1.0 SZK m x-m s W - W - przewody wentylacyjne S - S - przewody spalinowe - CH - CH - bl. kwasoodporna Ż Ż - bl. żaroodporna szyber kominowy grubość 0,8 mm grubość 1,0 mm katalog produktów

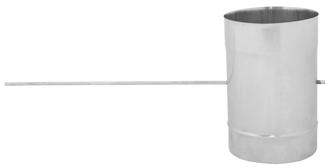

19 48. Szyber kominowy prosty SZK-REG Elementy wkładów kominowych SZK m x-m s-reg Osprzęt dodatkowy - pokrętła szybra do wyboru: Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Dz Dk h [mm] m [mm] Waga [kg] pokrętło do regulacji szyber kominowy prosty W - W - przewody wentylacyjne S - S - przewody spalinowe - CH - CH - bl. kwasoodporna Ż Ż - bl. żaroodporna grubość 0,8 mm grubość 1,0 mm SZKŻ-REG SZKŻ-REG-LIGHT SZKŻ-REG-OK-ML SZKŻ-REG-KW-ML SZKŻ-REG-OS/P SZKŻ-REG-OS/N Osprzęt dodatkowy - wałki giętkie, przeguby: SZKŻ-REG-WG SZKŻ-REG-PW600 SZKŻ-REG-PGO SZKŻ-REG-PGK dla s=1.0 katalog produktów

20 49. Podpora pośrednia PP Elementy wkładów kominowych 50. Rura teleskopowa RT Dz [mm] Dk [mm] A [mm] Waga [kg] PP m x-m s podpora pośrednia Dz Dk Waga [kg] RT m x/2xl-m s 51. Kolano stałe 90 z rewizją KSr/90 długość, na przykład 2x250 oznaczenie dla blachy żaroodpornej rura teleskopowa L=2x 250 Dz [mm] Dk [mm] Waga [kg] KSr m x/90-m s kąt 90 oznaczenie dla blachy żaroodpornej kolano stałe z rewizją katalog produktów

21 52. Kolano stałe 90 KS/90 Elementy wkładów kominowych 53. Kolano stałe 45 KS/ Kolano stałe 30 KS/30 Dz [mm] Dk [mm] Waga [kg] KS m x/90-m s kąt 90 oznaczenie dla blachy żaroodpornej kolano stałe Dz [mm] Dk [mm] Waga [kg] KS m x/45-m s kąt 45 oznaczenie dla blachy żaroodpornej kolano stałe Dz [mm] Dk [mm] Waga [kg] KS m x/30-m s kąt 30 oznaczenie dla blachy żaroodpornej kolano stałe katalog produktów

22 Elementy wkładów kominowych 55. Kolano nastawne szczelne 90 KNU/90 Średnica DN Ø80 Ø100 Ø110 Ø120 Ø130 Ø150 Dz [mm] Dk [mm] b 1 [mm] b 2 [mm] L [mm] Waga [kg] KNU x/90-m s dla s=0.5 kąt 90 kolano nastawne szczelne 56. Kolano nastawne z opaską i rewizją 90 KNSŻr/90-3 SEG Średnica DN Ø120 Ø130 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Dz [mm] Dk [mm] b 1 [mm] b 2 [mm] Waga [kg] KNS Ż r x/90-m s-3seg W W W - przewody wentylacyjne S - S - przewody spalinowe CH - CH - bl. kwasoodporna X X - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm Maksymalna temperatura pracy 200 C kąt 90 rewizja kolano nastawne z opaską i rewizją 57. Kolano nastawne z opaską 90 KNS/90 (Ø120 Ø250)-4 SEG Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Dz [mm] Dk [mm] Waga [kg] KNS m x/90-m s-4seg kąt 90 kolano nastawne z opaską W W W - przewody wentylacyjne S - S - przewody spalinowe CH - CH - bl. kwasoodporna X X - bl. kwasoodporna grubość 0,5 mm grubość 0,6 mm katalog produktów

23 Elementy wkładów kominowych 58. Kolano nastawne z opaską 90 KNS/90 (Ø300 Ø500)-4 SEG Średnica DN Ø300 Ø350 Ø400 Ø450 Ø500 Dz [mm] Dk [mm] Waga [kg] KNS m x/90-m s-4seg kąt 90 kolano nastawne z opaską 59. Kolano nastawne z opaską 45 KNSŻ/45 (Ø120 Ø250) dla średnic Ø120 Ø250 i dla grubości 0,8 i 1,0 mm dla wszystkich średnic Średnica DN Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Dz [mm] Dk [mm] Waga [kg] KNS Ż x/45-m s 60. Kolano nastawne z opaską 30 KNS/30 (Ø100 Ø500) kąt 45 kolano nastawne z opaską Średnica DN Ø100 Ø110 Ø120 Ø130 Ø140 Ø150 Ø160 Ø180 Ø200 Ø225 Ø250 Ø300 Ø350 Ø400 Ø450 Ø500 Dz [mm] Dk [mm] Waga [kg] KNS m x/30-m s kąt 30 oznaczenie dla blachy żaroodpornej kolano nastawne katalog produktów

24 Elementy wkładów kominowych 61. Rura prosta z króćcem pomiarowym 1/2 ROP-1/2 Dz Dk Waga [kg] ROP m x/l-m s-1/2 króciec pomiarowy ½ długość rury w [mm] oznaczenie dla blachy żaroodpornej rura prosta z króćcem pomiarowym 62. Rura prosta z króćcem pomiarowym M64X4 ROP-64 Dz Dk Waga [kg] ROP m x/l-m s Rura prosta z przepustnicą RPP króciec pomiarowy M64x4 długość rury w [mm] oznaczenie dla blachy żaroodpornej rura prosta z króćcem pomiarowym Dz Dk Waga [kg] RPP m x/l-m s długość rury w [mm] oznaczenie dla blachy żaroodpornej rura prosta z przepustnicą katalog produktów

25 64. Trójnik redukcyjny - PORTKI YR Elementy wkładów kominowych Średnica DN1 Ø180 Ø200 Ø225 Średnica DN2 Ø110 Ø120 Ø130 Ø140 Ø150 YR m x/2xy-m-s grubość 65. Redukcja (segmentowa) do czopucha RD 2 średnica dolotowa DN1 trójnik redukcyjny - Portki Średnica DN Ø150 Ø160 Ø170 Ø180 Ø190 Ø200 Ø210 Ø225 Ø250 Ø300 Dk [mm] Az [mm] Bz [mm] Waga [kg] RD m BxA/+x-m-s K połączenie kielichowe, czopuch grubość średnica dolotowa w [mm] wymiar kanału A w [mm] wymiar kanału B w [mm] redukcja do czopucha katalog produktów

26 Elementy wkładów kominowych 66. Redukcja (segmentowa) do czopucha RD Średnica DN Ø150 Ø160 Ø170 Ø180 Ø190 Ø200 Ø210 Ø225 Ø250 Ø300 Dk [mm] Aw [mm] Bw [mm] Waga [kg] RD m BxA/-x-m-s N połączenie nyplowe, czopuch grubość średnica dolotowa w [mm] wymiar kanału A w [mm] wymiar kanału B w [mm] redukcja do czopucha 67. Redukcja (segmentowa) do czopucha RD-NS niesymetryczna + kielich - Dk - nypel - Dz 68. Zaślepka trójnika ZT-K/N Średnica DN Ø150 Ø160 Ø170 Ø180 Ø190 Ø200 Ø210 Ø225 Ø250 Ø300 Dk [mm] Aw [mm] Bw [mm] Waga [kg] RD m BxA/±x-m-s NS niesymetryczna grubość średnica dolotowa D w [mm] wymiar kanału A w [mm] wymiar kanału B w [mm] redukcja do czopucha Waga [kg] dla s=0.6 ZT x-m s-k/n wersja wykonania nypel lub kielich zaślepka trójnika katalog produktów
