1 Instrukcja obsługi Kalkulator 15st.C ELATECH /8

2 Wstęp WSTĘP Kalkulator 15st.C jest programem komputerowym służącym do przeliczania podstawowych wielkości dotyczących paliw płynnych, a mianowicie temperatury, gęstości, objętości oraz masy. Program wykonuje obliczenia dla gęstości i temperatury w następujących zakresach: gęstość w temperaturze rzeczywistej: 713,0 893,0 kg/m 3 gęstość w temperaturze 15 st.c: 682,8 911,2 kg/m 3 temperatura: od -18 st.c do +42 st.c 2/8

3 Instalacja INSTALACJA Program Kalkulator 15st.C dystrybuowany jest na nośnikach typu PenDrive. Po podłączeniu PenDrive'a z programem do komputera i wyświetleniu zawartości jego folderu głównego należy uruchomić program instalacyjny za pomocą dwukrotnego kliknięcia na pliku setup.exe. W procesie instalacji użytkownik zobowiązany jest to zaakceptowania umowy licencyjnej, wybrania folderu instalacyjnego programu Kalkulator 15st.C (domyślnie: C:\Program Files\ELATECH\Kalkulator) oraz folder skrótu programu w Menu Start systemu Windows. 3/8

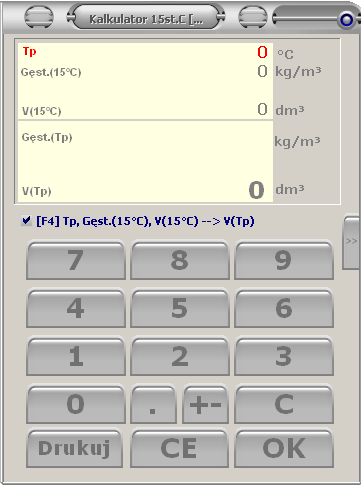

4 Elementy okna głównego programu ELEMENTY OKNA GŁÓWNEGO PROGRAMU Ekran Kalkulatora Pokazuje aktualnie wprowadzone i obliczone wartości Opis aktualnie wybranej funkcji Klawisz [>>] otwieranie okna wyboru funkcji (klawisz [SPACJA] na klawiaturze komputera) Klawiatura numeryczna Kalkulatora: - klawisze [0]..[9] użycie poprzez kliknięcie myszą na odpowiednim klawiszu lub poprzez naciskanie klawiszy na klawiaturze numerycznej komputera - klawisz [.] wprowadzenie liczb ułamkowych ([.] na klawiaturze komputera) - klawisz [+-] wprowadzanie ujemnej wartości temperatury ([-] na klawiaturze komputera) - klawisz [C] usuwanie ostatnio wprowadzone cyfry ([Backspace] na klawiaturze komputera) - klawisz [Drukuj] drukowanie wyników ([CTRL+P] na klawiaturze komputera) - klawisz [CE] kasowanie wszystkich wprowadzonych wartości (klawisz [ESC] na klawiaturze komputera) - klawisz [OK] zatwierdzenie wprowadzonych danych (klawisz [ENTER] na klawiaturze komputera) 4/8

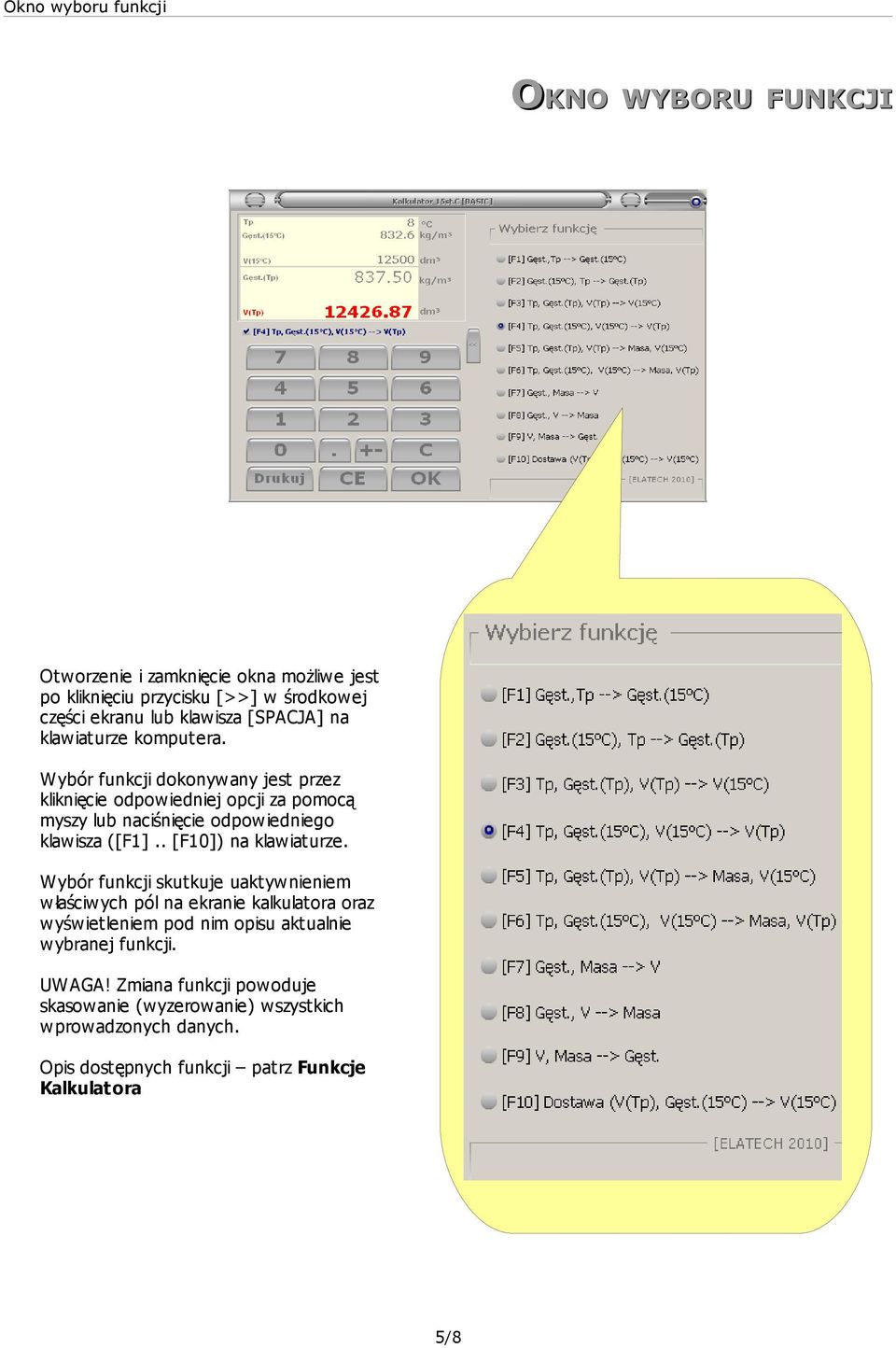

5 Okno wyboru funkcji OKNO WYBORU FUNKCJI Otworzenie i zamknięcie okna możliwe jest po kliknięciu przycisku [>>] w środkowej części ekranu lub klawisza [SPACJA] na klawiaturze komputera. Wybór funkcji dokonywany jest przez kliknięcie odpowiedniej opcji za pomocą myszy lub naciśnięcie odpowiedniego klawisza ([F1].. [F10]) na klawiaturze. Wybór funkcji skutkuje uaktywnieniem właściwych pól na ekranie kalkulatora oraz wyświetleniem pod nim opisu aktualnie wybranej funkcji. UWAGA! Zmiana funkcji powoduje skasowanie (wyzerowanie) wszystkich wprowadzonych danych. Opis dostępnych funkcji patrz Funkcje Kalkulatora 5/8

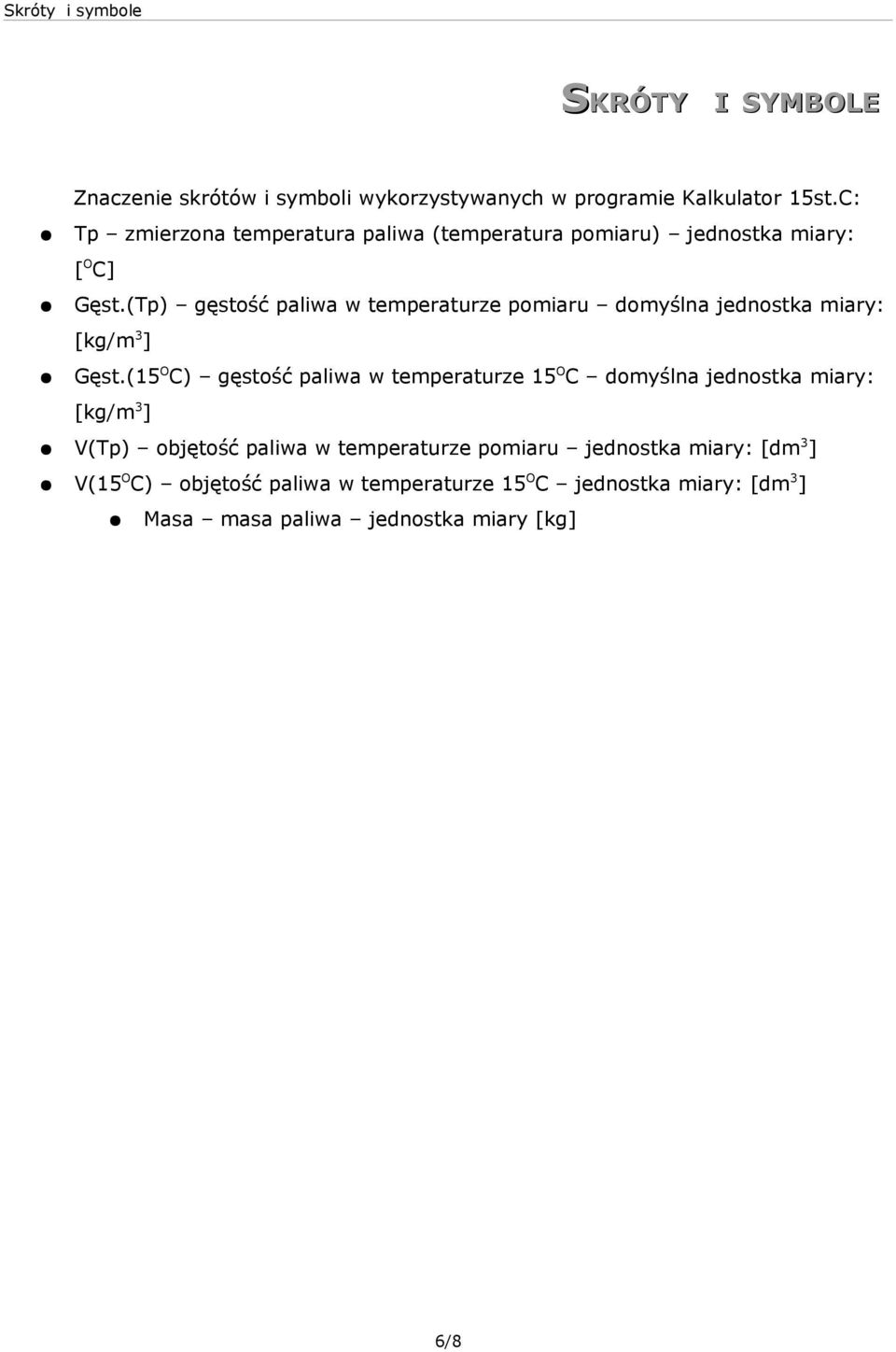

6 Skróty i symbole SKRÓTY I SYMBOLE Znaczenie skrótów i symboli wykorzystywanych w programie Kalkulator 15st.C: Tp zmierzona temperatura paliwa (temperatura pomiaru) jednostka miary: [ O C] Gęst.(Tp) gęstość paliwa w temperaturze pomiaru domyślna jednostka miary: [kg/m 3 ] Gęst.(15 O C) gęstość paliwa w temperaturze 15 O C domyślna jednostka miary: [kg/m 3 ] V(Tp) objętość paliwa w temperaturze pomiaru jednostka miary: [dm 3 ] V(15 O C) objętość paliwa w temperaturze 15 O C jednostka miary: [dm 3 ] Masa masa paliwa jednostka miary [kg] 6/8

7 Funkcje kalkulatora FUNKCJE KALKULATORA W programie dostępne są następujące funkcje obliczeniowe: [F1] Wyznaczanie gęstości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości paliwa w tej temperaturze (Gęst.(Tp)) [F2] Wyznaczanie gęstości paliwa w podanej temperaturze pomiaru (Tp) i gęstości w temp. 15 O C (Gęst.(15 O C)) [F3] Wyznaczanie objętości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości (Gęst.(Tp)) i objętości (V(Tp)) paliwa w tej temperaturze [F4] Wyznaczanie objętości paliwa w podanej temperaturze pomiaru (Tp) na podstawie gęstości (Gęst.(15 O C)) i objętości w temperaturze 15 O C (V(15 O C)) [F5] Wyznaczanie objętości paliwa w temperaturze 15 O C oraz jego masy na podstawie temperatury pomiaru (Tp) oraz gęstości (Gęst.(Tp)) i objętości (V(Tp)) paliwa w tej temperaturze [F6] Wyznaczanie objętości paliwa w podanej temperaturze pomiaru (Tp) oraz jego masy na podstawie gęstości (Gęst.(15 O C)) i objętości w temperaturze 15 O C (V(15 O C)) 7/8

8 Funkcje kalkulatora [F7] Wyznaczanie objętości paliwa podstawie jego gęstości (Gęst.) i masy [F8] Wyznaczanie masy paliwa podstawie jego gęstości (Gęst.) i objętości (V) [F9] Wyznaczanie gęstości paliwa podstawie jego objętości (V) i masy [F10] Tzw. Funkcja Dostawa - wyznaczanie objętości paliwa w temperaturze 15 O C na podstawie temperatury pomiaru (Tp) oraz gęstości paliwa w temp. 15 O C (Gęst.(15 O C)) i objętości (V(Tp)) paliwa w temperaturze pomiaru Tp 8/8
