1 Wrocław 2016 Witamy na szkoleniu w zakresie instalowania, konserwacji, serwisowania systemów ochrony przeciwpożarowej zawierających fluorowane gazy cieplarniane, substancje zubożające warstwę ozonową, oraz odzysku tych substancji lub gazów z takich urządzeń SaviTechnologie Sp. z o.o. Psary ul. Wolności Wrocław

2 SaviTechnologie Informacje o nas:

3 Wrocław 2016 Szkolenie dla personelu w zakresie: SaviTechnologie Sp. z o.o. Psary ul. Wolności Wrocław instalowania, konserwacji, serwisowania systemów ochrony przeciwpożarowej zawierających fluorowane gazy cieplarniane, substancje zubożające warstwę ozonową, oraz odzysku tych substancji lub gazów z takich urządzeń Prowadzący: inż. Łukasz Kubiak, mgr Łukasz Majtyka, mgr inż. Piotr Zaranek

4 Plan szkolenia: Część I 1. Podstawowa wiedza w zakresie zagadnień dotyczących środowiska (zmiany klimatu, protokół z Kioto, współczynnik ocieplenia globalnego (GWP)) 2. Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy 3. Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart 4. Przekazywanie sprawozdań, o których mowa w art. 39 ust. 2 ustawy z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Orientacyjny czas trwania części I 90 minut Przerwa kawowa - 30 minut Prelegent: inż. Łukasz Kubiak Lukasz.kubak@savitechnologie.pl

5 Plan szkolenia: Część II 1. Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) 2. Podstawowa znajomość odnośnych norm technicznych 3. Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane 4. Ogólna wiedza w zakresie różnych rodzajów zaworów, mechanizmów Orientacyjny czas trwania części II 90 minut Przerwa obiadowa 60 minut Prelegent: mgr inż. Piotr Zaranek piotr.zaranek@savitechnologie.pl

6 Plan szkolenia: Część III 1. Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy 2. Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane 3. Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych 4. Ogólna wiedza w zakresie zapobiegania uwolnieniu i wyciekom 5. Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane 6. Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi Orientacyjny czas trwania części III 90 minut Zakończenie szkolenia Prelegent: mgr Łukasz Majtyka lukasz.majtyka@savitechnologie.pl

7 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Główne przyczyny zmian klimatu Zmiany klimatu wynikają z czynników zewnętrznych takich jak ilość dochodzącego promieniowania słonecznego lub czynników wewnętrznych takich jak działalność człowieka (zmiany antropogeniczne) lub wpływ czynników naturalnych. W ostatnich latach termin ogólna zmiana klimatu, używany jest w kontekście globalnego ocieplenia i wzrostu temperatury na powierzchni Ziemi. Przyczyny zmian klimatu są tematem intensywnych badań. Kolejne raporty Międzyrządowego Zespołu do spraw Zmian Klimatu (IPCC) precyzują obecny stan wiedzy na temat przyczyn zmian klimatu. Ostatni raport został opublikowany w Raport IPCC, stwierdzają, że większość zmian temperatury obserwowanych w ostatnich 50 latach należy przypisać działalności człowieka. Średnia temperatura na Ziemi jest obecnie o o,85 C wyższa niż pod koniec XIX w. Od czasu rozpoczęcia pomiarów w 1850 r. każda z trzech ostatnich dekad była cieplejsza od poprzedniej.

8 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Główne przyczyny zmian klimatu Gazy cieplarniane Niektóre gazy w atmosferze działają jak dach szklarni wprawdzie przepuszczają energię słoneczną do środka, ale również zatrzymują część tego promieniowania. Wiele z tych gazów występuje w warunkach naturalnych, jednak działalność człowieka wpływa na zwiększenie obecności niektórych spośród nich w atmosferze, a zwłaszcza: 1. dwutlenku węgla (CO 2 ) 2. metanu 3. podtlenku azotu 4. fluorowanych gazów cieplarnianych. Dwutlenek węgla jest gazem cieplarnianym najczęściej powstającym w wyniku działalności człowieka. To właśnie on w63 proc. odpowiada za globalne ocieplenie spowodowane działalnością przemysłową. Jego stężenie w atmosferze jest obecnie o 40 proc. wyższe niż przed wybuchem rewolucji przemysłowej. Inne gazy cieplarniane są emitowane w mniejszych ilościach, ale skuteczniej (czasami nawet tysiąc razy skuteczniej) niż CO 2 zatrzymują ciepło. Metan odpowiada w 19 proc. za globalne ocieplenie spowodowane działalnością człowieka, a podtlenek azotu w 6 proc.

9 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Główne przyczyny zmian klimatu 1. W wyniku spalania węgla, ropy i gazu powstaje dwutlenek węgla i podtlenek azotu. 2. Wycinanie lasów (wylesianie) drzewa pomagają regulować klimat poprzez pochłanianie CO 2 z atmosfery. Kiedy są one wycinane, zmagazynowany w nich węgiel znów trafia do atmosfery, a to przyczynia się do efektu cieplarnianego. 3. Zwiększenie hodowli zwierząt gospodarskich Krowy i owce produkują duże ilości metanu podczas trawienia. 4. Nawozy azotowe powodują emisje tlenków azotu. 5. Gazy fluorowane mają bardzo wysoką wydajność cieplną, aż do 23 tys. razy wyższą niż CO 2. Na szczęście są one uwalniane w mniejszych ilościach, a przepisy UE ograniczają ich wykorzystanie.

10 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Główne przyczyny zmian klimatu Potencjał tworzenia efektu cieplarnianego GWP( z ang.globalwarmingpotential) -Współczynnik globalnego ocieplenia - wskaźnik służący do ilościowej oceny wpływu danej substancji na efekt cieplarniany. Porównuje ilość ciepła zatrzymanego przez określoną masę gazu do ilości ciepła zatrzymanego przez podobną masę dwutlenku węgla. GWP jest przeliczany dla określonego przedziału czasu, zwykle 20, 100 lub 500 lat. GWP dla dwutlenku węgla wynosi z definicji 1. Np. GWP dla HFC-227ea wynosi 3220

11 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Główne przyczyny zmian klimatu ODP( z ang.ozonedepletionpotential) Potencjał niszczenia warstwy ozonowej wskaźnik, który został utworzony w celu ilościowej oceny wpływu poszczególnych substancji na warstwę ozonową. Za czynnik, którego ODP zostało uznane za wartość jednostkową został uznany czynnik R11 Trichlorofluorometan(ODP=1,0)

12 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół montrealski Protokół Montrealski w sprawie substancji zubożających warstwę ozonową został sporządzony w Montrealu 16 września 1987 r. Rzeczpospolita Polska jest stroną Protokołu Montrealskiego oraz Poprawek do Protokołu Montrealskiego (poza poprawkami Pekińskimi, przestrzega jednak ich postanowień). Główne postanowienia Protokołu Montrealskiego: 1. Ustanowienie listy Substancji Zubożających Warstwę Ozonową podlegających kontroli produkcji oraz zużycia. 2. Ustanowienie harmonogramów redukcji i zużycia Substancji Zubożających Warstwę Ozonową. 3. Ustanowienie kontroli handlu ze stronami oraz z nie-stronami 4. Ustanowienie mechanizmu finansowego zapewniającego współpracę finansową i techniczną stron. 5. Ustanowienie konieczności odbywania spotkań w regularnych odstępach czasu.

13 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół montrealski

14 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół z Kioto Corocznie od 19 lat w różnych krajach na świecie odbywają się Konferencje Stron Konwencji, na których debatowane są globalne problemy środowiska. Przedstawiciele ponad 190 krajów negocjują zakres działań na rzecz polityki klimatycznej. Konferencja Stron Konwencji ( Conference of Parties, COP) jest najwyższym organem Ramowej Konwencji Narodów Zjednoczonych w sprawie Zmian Klimatu (UNFCCC). Jest to umowa międzynarodowa, określająca założenia międzynarodowej współpracy dotyczącej ograniczenia emisji gazów cieplarnianych odpowiedzialnych za zjawisko globalnego ocieplenia.

15 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół z Kioto 4 luty 1991 r. Rada udziela zezwolenia Komisji na uczestniczenie w imieniu Wspólnoty Europejskiej w negocjacjach dotyczących ramowej konwencji Narodów Zjednoczonych w sprawie zmian klimatu, przyjętej w Nowym Jorku 9 maja 1992r. 15 grudnia 1993 r. Ratyfikacja ramowej konwencji przez Wspólnotę Europejską decyzją 94/69/WE 21 marca 1994 r. Wejście decyzji 94/69/WE w życie 11 grudnia 1997 r. Przyjęcie Protokołu z Kioto 29 kwietnia 1998 r. Podpisanie Protokołu z Kioto przez Wspólnotę Europejską

16 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół z Kioto Akt: Decyzja Rady 2002/358/WE z dnia 25 kwietnia 2002 r. dotycząca zatwierdzenia przez Wspólnotę Europejską protokołu z Kioto do Ramowej Konwencji Narodów Zjednoczonych w sprawie zmian klimatu i wspólnej realizacji wynikających z niego zobowiązań. Decyzja Komisji 2006/944/WE z dnia 14 grudnia 2006 r. ustalająca odpowiednie poziomy emisji przyznane Wspólnocie i każdemu z jej państw członkowskich w ramach protokołu z Kioto na mocy decyzji Rady 2002/358/WE. Zmieniona przez: Decyzję Komisji 2010/778/UE z dnia 15 grudnia 2010 r.

17 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół z Kioto Główne założenia: 1. Państwa będące stronami załącznika I do ramowej konwencji (czyli kraje uprzemysłowione), zobowiązują się wspólnie do ograniczenia swych emisji gazów cieplarnianych w latach w celu obniżenia całkowitej emisji krajów rozwiniętych o co najmniej 5% w stosunku do poziomu z roku Załącznik B do protokołu zawiera zobowiązania liczbowe, co do których zobowiązały się kraje będące stronami. 2. Państwa członkowskie Unii Europejskiej przed rokiem 2004 muszą zredukować wspólnie emisje gazów cieplarnianych o 8% w latach od 2008 do Państwa, które przystąpiły do Unii po 2004 roku zobowiązują się do redukcji swych emisji o 8%, z wyjątkiem Polski i Węgier (6%), oraz Malty i Cypru, które nie są wymienione w załączniku I do ramowej konwencji. 4. W przypadku okresu poprzedzającego rok 2008 państwa będące stronami zobowiązały się do postępów w realizowaniu swych zobowiązań najpóźniej w 2005 r. oraz do udowodnienia tych postępów. Aby osiągnąć te cele, protokół proponuje szereg środków: 1. Wzmocnienie lub wprowadzenie krajowej polityki ograniczenia emisji (zwiększenie efektywności energetycznej, promocja zrównoważonych form rolnictwa, rozwój źródeł energii odnawialnej itp.) 2. Współpraca z innymi stronami umownymi (wymiana doświadczenia lub informacji, koordynacja polityki krajowej poprzez pozwolenia na emisję, wspólna realizacja i mechanizm czystego rozwoju).

18 Podstawowa wiedza w zakresie zagadnień dotyczących środowiska Protokół z Kioto

19 Podstawowa wiedza w zakresie zagadnień dotyczących Ustawy z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych

20 Podstawowa wiedza w zakresie zagadnień dotyczących Ustawy z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych

21 Podstawowa wiedza w zakresie zagadnień dotyczących Ustawy z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych

22 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy Podstawy prawne Rozporządzenie (WE) NR 1494/2007z dnia 17 grudnia 2007 r. określające, zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady, formę etykiet oraz dodatkowe wymogi dotyczące etykietowania produktów i urządzeń zawierających niektóre fluorowane gazy cieplarniane Rozporządzenie (UE) 2015/2068 z dnia 17 listopada 2015 r. ustanawiające, zgodnie z rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 517/2014, formę etykiet dla produktów i urządzeń zawierających fluorowane gazy cieplarniane Rozporządzenie Parlamentu Europejskiego i Rady (UE) NR 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych i uchylenia rozporządzenia (WE) nr 842/2006

23 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy Rozporządzenie Parlamentu Europejskiego i Rady (UE) NR 517/2014 Produkty i urządzenia, które zawierają fluorowane gazy cieplarniane lub których działanie jest uzależnione od tych gazów, nie mogą być wprowadzane do obrotu, o ile nie zostały opatrzone etykietą. Ma to zastosowanie wyłącznie do: a) urządzeń chłodniczych; b) urządzeń klimatyzacyjnych; c) pomp ciepła; d) urządzeń ochrony przeciwpożarowej; e) rozdzielnic elektrycznych; f) dozowników aerozolu, które zawierają fluorowane gazy cieplarniane, z wyjątkiem inhalatorów ciśnieniowych z odmierzonym dozowaniem do celów podawania składników farmaceutycznych; g) wszystkich pojemników na fluorowane gazy cieplarniane; h) rozpuszczalników na bazie fluorowanych gazów cieplarnianych; i) organicznych obiegów Rankine a.

24 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy Etykieta wymagana na podstawie ust. 1 zawiera następujące informacje: a) informację o tym, że produkt lub urządzenie zawiera fluorowane gazy cieplarniane lub że jego działanie jest uzależnione od takich gazów; b) przyjęte oznakowanie przemysłowe dla danych fluorowanych gazów cieplarnianych lub, jeżeli brak takiego oznakowania, nazwę chemiczną; c) od dnia 1 stycznia 2017 r. wyrażoną wagowo i jako ekwiwalent CO 2 ilość fluorowanych gazów cieplarnianych zawartych w produkcie lub urządzeniu lub ilość fluorowanych gazów cieplarnianych, dla jakiej urządzenie jest zaprojektowane, oraz współczynnik ocieplenia globalnego tych gazów. Etykieta wymagana na podstawie ust. 1 zawiera w stosowanych przypadkach następujące informacje: a) informację o tym, że fluorowane gazy cieplarniane znajdują się w hermetycznie zamkniętym urządzeniu; b) informację o tym, że zbadany poziom wycieków rozdzielnicy elektrycznej jest mniejszy niż 0,1 % rocznie, zgodnie ze specyfikacją techniczną producenta.

25 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy Etykieta musi być wyraźnie czytelna i nieusuwalna oraz umieszczona: a) w pobliżu wejść serwisowych przeznaczonych do napełniania lub odzysku fluorowanego gazu cieplarnianego; albo b) na tej części produktu lub urządzenia, która zawiera fluorowany gaz cieplarniany. Etykieta jest sporządzona w językach urzędowych państwa członkowskiego, w którym produkt lub urządzenie jest wprowadzane do obrotu.

26 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy

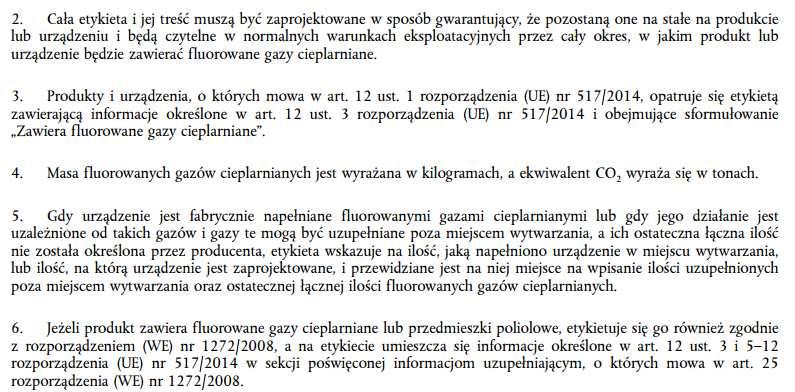

27 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy

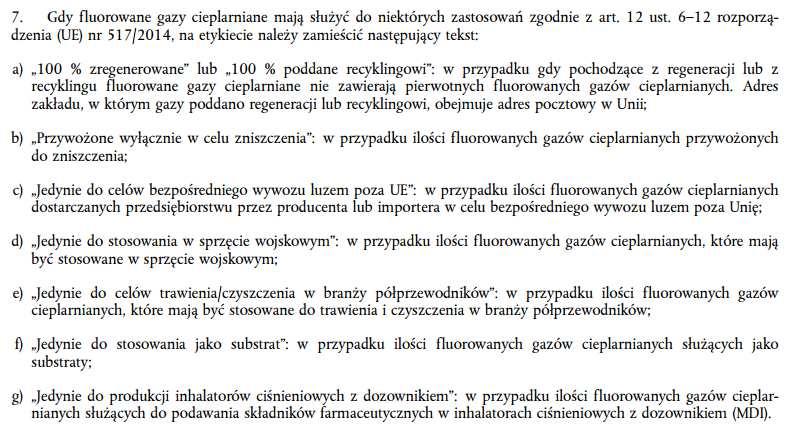

28 Informacje z zakresu oznakowania substancji kontrolowanych i fluorowanych gazów cieplarnianych, systemów ochrony przeciwpożarowej oraz gaśnic zawierających te substancje lub gazy

29 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Obowiązek zakładania Kart Urządzeń wynika z wymagań ustawy z dnia 15 maja 2015 r. o substancja zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych. Wymagania w ustawie przywołane są na podstawie rozporządzenia (WE) 842/2006 art.3. ust.6 oraz rozporządzenia (WE) 1005/2009 art. 23 ust.3 Zgodnie z ustawą operator obowiązany jest sprawować faktyczną kontrolę nad technicznym działaniem systemu ochrony przeciwpożarowej. Operator oznacza to operatora w rozumieniu art. 2 pkt. 6 rozporządzenia (WE) nr 842/2006 lub przedsiębiorstwo w rozumieniu art.3 pkt 26 lit. e rozporządzenia (WE) nr 1005/2009. Jakich urządzeń dotyczy obowiązek zakładania kart w Centralnym Rejestrze Operatorów? Dla urządzeń stacjonarnych napełnionych 3 kg i więcej substancją zubożającą warstwę ozonową albo fluorowanym gazem cieplarnianym. Obowiązek zakładania karty dotyczy także urządzeń hermetycznie zamkniętych od 3kg napełnienia substancją zubożającą warstwę ozonową lub f-gazem.

30 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Kto jest odpowiedzialny za założenie karty systemu ochrony przeciwpożarowej w Centralnym Rejestrze Operatorów? Osobą odpowiedzialną za założenie karty urządzenia przeciwpożarowego jest operator. Definicja wg art. 2 pkt 6 Rozporządzenia (WE) nr 842/2206: operator oznacza osobę fizyczną lub prawną sprawującą faktyczną kontrolę nad technicznym działaniem urządzeń i systemów objętych niniejszym rozporządzeniem; w określonych szczególnych sytuacjach Państwo Członkowskie może wyznaczyć właściciela jako podmiot odpowiedzialny za zobowiązania operatora; Operator może upoważnić osobę trzecią do założenia karty systemu ochrony przeciwpożarowej w Centralnym Rejestrze Operatorów. Operator ponosi również odpowiedzialność za brak założonej karty systemu ochrony przeciwpożarowej w Centralnym Rejestrze Operatorów.

31 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. dane systemu ochrony przeciwpożarowej, Karta Systemu Ochrony Przeciwpożarowej zawiera: nazwę operatora, jego adres i siedzibę oraz numer identyfikacji podatkowej, o ile został nadany, a w przypadku operatora będącego osobą fizyczną prowadzącą działalność gospodarczą adres wykonywania działalności, a także imię i nazwisko, numer telefonu lub adres poczty elektronicznej osoby kontaktowej wyznaczonej przez operatora oraz imię i nazwisko osoby wypełniającej i dokonującej wpisów w karcie, datę sporządzenia oraz datę dokonania każdego kolejnego wpisu, dane dotyczące ilości i rodzaju substancji kontrolowanej albo fluorowanego gazu cieplarnianego zawartego w systemie ochrony przeciwpożarowej w momencie sporządzenia karty, jak również wszelkich ilości tej substancji albo tego gazu dodanych i odzyskanych podczas wykonywania czynności określonych poniżej: zestawienie wykonanych czynności dotyczących instalacji, konserwacji lub serwisowania, kontroli szczelności i przekazania do końcowego unieszkodliwiania albo końcowego unieszkodliwiania systemu ochrony przeciwpożarowej oraz instalowania systemów wykrywania wycieków w tym urządzeniu albo systemie ochrony przeciwpożarowej i odzysku z nich substancji kontrolowanych albo fluorowanych gazów cieplarnianych, a także nazwę i siedzibę podmiotu, który wykonał te czynności, i dane, w tym imię, nazwisko, numer certyfikatu dla personelu wykonującego te czynności oraz datę rozpoczęcia i zakończenia ich wykonywania.

32 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Kartę Systemu Ochrony Przeciwpożarowej operator sporządza i prowadzi oddzielnie dla każdego systemu ochrony przeciwpożarowej. Kartę Systemu Ochrony Przeciwpożarowej sporządza się w terminie 10 dni od dnia dostarczenia systemu ochrony przeciwpożarowej na miejsce jego funkcjonowania, a w przypadku gdy system ochrony przeciwpożarowej wymaga zainstalowania w terminie 10 dni od dnia zakończenia jego instalacji. Karty Systemu Ochrony Przeciwpożarowej stanowią element Centralnego Rejestru Operatorów Urządzeń i Systemów Ochrony Przeciwpożarowej (CRO) i są sporządzane w postaci elektronicznej w trybie bezpośredniego połączenia z tym rejestrem za pośrednictwem systemu teleinformatycznego. Przed sporządzeniem pierwszej Karty Systemu Ochrony Przeciwpożarowej operator jest obowiązany do zarejestrowania w Centralnym Rejestrze Operatorów Urządzeń i Systemów Ochrony Przeciwpożarowej, poprzez wypełnienie w tym rejestrze formularza rejestracyjnego.

33 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Zgodnie z art. 15 ust. 1 Ustawy operatorzy urządzeń lub systemów ochrony przeciwpożarowej są obowiązani do zapewnienia, aby wpisu do Karty Urządzenia albo Karty Systemu Ochrony Przeciwpożarowej dotyczących czynności, o których mowa w art. 14 ust. 3 pkt 4, dokonywały osoby posiadające certyfikat dla personelu uprawniający do wykonywania czynności, których dane te dotyczą. W praktyce oznacza to, że serwisant posiadający certyfikat i wykonujący czynności wymagające wpisu do Karty Urządzenia lub Karty Systemu Ochrony Przeciwpożarowej będzie dokonywał wpisu w obecności pracownika operatora, który posiada konto w CRO, i ten pracownik po zalogowaniu się do CRO udostępnia daną Kartę Urządzenia albo Kartę Systemu Ochrony Przeciwpożarowej i w jego obecności serwisant dokonuje wpisu do Karty. UWAGA: Wpisów dokonanych w Centralnym Rejestrze Operatorów nie można usuwać ani edytować! Istnieje natomiast możliwość wykonania wpisu korygującego. UWAGA: Nie dokonuje się wpisów wstecznych czynności dokonanych przed założeniem karty ochrony przeciwpożarowej. Data w systemie zapisywana jest automatycznie jako bieżąca.

34 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Terminy: 10 dni na dokonanie wpisu po zainstalowaniu 5 dni od czynności instalacyjno-serwisowo-konserwacyjnych Wzór Karty Systemu Ochrony przeciwpożarowej na podstawie Rozporządzenia Ministra Środowiska z dnia 14 stycznia 2016 r. w sprawie wzoru Karty Urządzenia i wzoru Karty Systemu Ochrony Przeciwpożarowej oraz sposobu ich sporządzania i prowadzenia

35 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart.

36 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart.

37 Zakładanie kart urządzeń i kart systemów ochrony przeciwpożarowej, odpowiednio dla systemów ochrony przeciwpożarowej zawierających 3 kg lub więcej substancji kontrolowanych lub fluorowanych gazów cieplarnianych oraz dokonywanie wpisów do tych kart. Oprócz operatorów, do założonych kart systemów ochrony przeciwpożarowej w Centralnym Rejestrze Operatorów mają dostęp: 1. Pracownicy Biura Ochrony Warstwy Ozonowej i Klimatu (BOWOiK) 2. Inspektor Ochrony Środowiska (podczas przeprowadzanej kontroli) Dostępu do karty systemu ochrony przeciwpożarowej w formie drukowanej należy udzielić również Wojewódzkiemu Inspektoratowi Ochrony Środowiska (WIOŚ), podczas przeprowadzanej kontroli.

38 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Kto ma obowiązek przekazywania sprawozdań zgodnie z ustawą? Art. 39 ust. 2 Podmioty przywożące substancje zubażające warstwę ozonową lub fluorowane gazy cieplarniane na terytorium Rzeczpospolitej Polskiej oraz wywożące te substancje lub gazy z terytorium Rzeczpospolitej Polskiej przekazują do bazy danych, o której mowa w art. 41 ust. 1, roczne sprawozdanie dotyczące substancji zubażających warstwę ozonową lub fluorowanych gazów cieplarnianych, z wyodrębnieniem ilości substancji zubażających warstwę ozonową i fluorowanych gazów cieplarnianych przywożonych spoza terytorium Unii Europejskiej i wywożonych z terytorium Unii Europejskiej. Sprawozdania przekazuje się poprzez uzupełnienie formularzy w elektronicznej bazie danych.

39 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Art. 39 ust. 3 Obowiązek przekazywania sprawozdań, o których mowa w ust. 2, dotyczy także podmiotów: Stosujących substancje zubażające warstwę ozonowa lub fluorowane gazy cieplarniane, w rozumieniu definicji stosowania zawartej w rozporządzeniu (WE) nr 1005/2009 w odniesieniu do substancji kontrolowanych i nowych substancji oraz w rozporządzeniu (WE) nr 842/2006 w odniesieniu do fluorowanych gazów cieplarnianych, z uwzględnieniem ich stosowania w produkcji, instalacji, serwisowaniu lub konserwacji urządzań lub systemów ochrony przeciwpożarowej, ruchomych urządzeń lub systemów ochrony przeciwpożarowej, gaśnic lub systemów klimatyzacji w niektórych pojazdach silnikowych, a także w innych procesach; Prowadzących, odzysk, recykling, regenerację lub zniszczenie substancji zubażającej warstwę ozonową lub fluorowanych gazów cieplarnianych w rozumieniu przepisów rozporządzenia (WE) nr 1005/2009 w odniesieniu do substancji kontrolowanych i nowych substancji oraz rozporządzenia (WE) nr 842/2006 w odniesieniu do fluorowanych gazów cieplarnianych; Przywożących na terytorium Rzeczpospolitej Polskiej produkty, stacjonarne lub ruchome urządzenia, stacjonarne lub ruchome systemy ochrony przeciwpożarowej, gaśnicze lub systemy klimatyzacji w niektórych pojazdach silnikowych, zawierające substancje zubażające warstwę ozonową lub fluorowane gazy cieplarniane, oraz dokonujących wywozu takich produktów, urządzeń lub systemów ochrony przeciwpożarowej lub gaśnic, a także systemów klimatyzacji w niektórych pojazdach silnikowych z terytorium Rzeczpospolitej Polskiej.

40 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Art. 41 ust. 1 Tworzy się bazę danych, w której gromadzone są dane zawarte w sprawozdaniach, o których mowa w art. 39 ust.2, przekazywanych przez podmioty prowadzące działalność gospodarczą w poszczególnych sektorach, zwaną dalej bazą danych. Art. 40 ust. 2 Sprawozdania, o których mowa w art.39 ust. 2, są przekazywane raz w roku do dnia 28 lutego za rok poprzedni.

41 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Art. 40 ust.3 Sprawozdania, o których mowa w art. 39 ust. 2 zawierają: 1)rodzaj substancji kontrolowanych, nowych substancji oraz fluorowanych gazów cieplarnianych, ich nazwy chemiczne i handlowe;

42 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych 2) ilość każdej substancji kontrolowanej, nowej substancji oraz każdego z fluorowanych gazów cieplarnianych: a) przywiezionych z innego państwa członkowskiego Unii Europejskiej, b) przywiezionych spoza terytorium Unii Europejskiej, c) zawartych w przywiezionych i wytworzonych na terytorium Rzeczpospolitej Polskiej produktach, stacjonarnych i ruchomych urządzeniach i systemach ochrony przeciwpożarowej, gaśnicach oraz systemach klimatyzacji w niektórych pojazdach silnikowych, d) zakupionych lub pozyskanych nieodpłatnie na terytorium Rzeczpospolitej Polskiej, e) odzyskanych we własnym zakresie, f) wstępnie oczyszczonych we własnym zakresie w ramach recyklingu, g) zregenerowanych we własnym zakresie, h) wywiezionych do innego państwa członkowskiego Unii Europejskiej, i) wywiezionych poza terytorium Unii Europejskiej, j) zawartych w wywiezionych z terytorium Rzeczpospolitej Polskiej produktach, stacjonarnych i ruchomych urządzeniach i systemach ochrony przeciwpożarowej, gaśnicach oraz systemach klimatyzacji w niektórych pojazdach silnikowych, k) sprzedanych lub przekazanych nieodpłatnie na terytorium Rzeczpospolitej Polskiej, l) zastosowanych w poszczególnych sektorach z podaniem rodzaju zastosowania, m) poddanych zniszczeniu we własnym zakresie, n) zmagazynowanych na dzień 1 stycznia i 31 grudnia roku, którego dotyczy sprawozdanie, o) utraconych w trakcie roku, którego dotyczy sprawozdanie z wyodrębnieniem substancji kontrolowanych, nowych substancji i fluorowanych gazów cieplarnianych utraconych wskutek wycieku i z innych przyczyn.

43 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych Art. 40 ust 4 Ilość każdej substancji lub gazu, o których mowa w ust. 3 pkt.2, poza przywozem, wywozem lub stosowaniem tych substancji lub gazów do celów laboratoryjnych lub analitycznych, podaje się z dokładnością do 0,1 kg, przyjmując, że wartość do 49 g zaokrągla się w dół, a wartość 50 g zaokrągla się w górę. W przypadku przywozu, wywozu lub stosowania substancji lub gazów, o których mowa w ust. 3 pkt. 2 do celów laboratoryjnych lub analitycznych ilość tych substancji lub gazów podaje się z dokładnością do 0,001 kg, przyjmując, że wartość 0,49 g zaokrągla się w dół, a wartość od 0,50g zaokrągla się w górę.

44 Przekazywanie sprawozdań, o których mowa w art. 39 ust.2 ustawy z dnia 15 maja 2015 r. o substancjach zubażających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych

45 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Przepisy unijne porządek prawny Fluorowane gazy cieplarniane Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 842/2006 z dnia 17 maja 2006 r. w sprawie niektórych fluorowanych gazów cieplarnianych Substancje zubożające warstwę ozonową Rozporządzenia Parlamentu Europejskiego i Rady (WE) nr 1005/2009 z dnia 16 września 2009 r. w sprawie substancji zubożających warstwę ozonową Rozporządzenie zastępujące: Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych i uchylenia rozporządzenia (WE) nr 842/2006 Rozporządzenia wykonawcze

46 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Przepisy unijne rozporządzenia wykonawcze - Rozporządzenie Komisji (WE) nr 1493/2007 z dnia 17 grudnia 2007 r. określające, zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady, format sprawozdań, które mają być składane przez producentów, importerów i eksporterów niektórych fluorowanych gazów cieplarnianych; - Rozporządzenie Komisji (WE) nr 1494/2007 z dnia 17 grudnia 2007 r. określające, zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady, formę etykiet oraz dodatkowe wymogi dotyczące etykietowania produktów i urządzeń zawierających niektóre fluorowane gazy cieplarniane; - Rozporządzenie Komisji (WE) nr 1497/2007 z dnia 18 grudnia 2007 r. określające, zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady, standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane; - Rozporządzenie Komisji (WE) nr 304/2008 z dnia 2 kwietnia 2008 r. ustanawiające, na mocy rozporządzenia (WE) nr 842/2006 Parlamentu Europejskiego i Rady, minimalne wymagania i warunki dotyczące wzajemnego uznawania certyfikacji przedsiębiorstw i personelu w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej i gaśnic zawierających niektóre fluorowane gazy cieplarniane; - Rozporządzenie Komisji (WE) nr 308/2008 z dnia 2 kwietnia 2008 r. określające, zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady, formę powiadamiania o programach szkoleń i certyfikacji państw członkowskich (Dz. Urz. UE L 92 z , str. 28).

47 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Przepisy krajowe porządek prawny Rozporządzenie Parlamentu Europejskiego i Rady (WE) nr 842/2006 z dnia 17 maja 2006 r. w sprawie niektórychfluorowanych gazów cieplarnianych Rozporządzenia Parlamentu Europejskiego i Rady (WE) nr 1005/2009 z dnia 16 września 2009 r. w sprawie substancji zubożających warstwę ozonową Należy stosować wymagania według: Rozporządzenie Parlamentu Europejskiego i Rady (UE) nr 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych i uchylenia rozporządzenia (WE) nr 842/2006 Ustawa z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych (Dz.U. z 2015 r. poz. 881) Rozporządzenie Ministra Rozwojuz dnia 29 grudnia 2015 poz Określa wymaganiadotyczące minimalnego wyposażenia technicznego personelu Rozporządzenie Ministra Rozwoju z dnia 17 grudnia 2015 poz Określa m.in. wymaganiadotyczące egzaminowania Rozporządzenie Ministra Rozwoju z dnia 11 stycznia 2016 poz. 89 Określa wymaganiaw sprawie sprawdzania pod względem wycieków

48 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 w sprawie fluorowanych gazów cieplarnianych Rozporządzenie zawiera przepisy dotyczące następujących zagadnień: a) zapobiegania wyciekowi fluorowanych gazów cieplarnianych, b) kontroli szczelności urządzeń zawierających fluorowane gazy cieplarniane, c) obowiązek wyposażenie urządzeń w systemy wykrywania wycieków, d) obowiązek prowadzenia dokumentacji, e) ograniczenia emisji fluorowanych gazów cieplarnianych związanej z produkcją, transportem i magazynowaniem, f) odzysku gazów w celu zapewnienia ich recyklingu, regeneracji lub zniszczenia, g) szkoleń i certyfikacji dla osób fizycznych wykonujących czynności takie jak instalowanie, serwisowanie, konserwacja, naprawa lub likwidacja urządzeń, kontrole szczelności przewidziane, odzysk fluorowanych gazów cieplarnianych h) ograniczenia wprowadzania do obrotu niektórych urządzeń i produktów zawierających fluorowane gazy cieplarniane i) etykietowania niektórych urządzeń i produktów zawierających fluorowane gazy cieplarniane, j) zakazów stosowania niektórych gazów, k) ograniczania ilości wodorofluorowęglowodorów wprowadzanych do obrotu i rejestru podmiotów wprowadzających, l) zasady sprawozdawczości, ł) delegacje do wydania przez państwa członkowskie sankcji i zapewnienia wykonania przepisów.

49 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 ważne definicje Fluorowane gazy cieplarniane oznaczają wodorofluorowęglowodory, perfluorowęglowodory, heksafluorek siarki i inne gazy cieplarniane zawierające fluor, wymienione w załączniku I, lub mieszaniny zawierające którąkolwiek z tych substancji; Tona(-y) ekwiwalentu CO2 oznacza ilość gazów cieplarnianych, wyrażoną jako iloczyn masy gazów cieplarnianych w tonach metrycznych i ich współczynnika ocieplenia globalnego; Operator oznacza osobę fizyczną lub prawną sprawującą faktyczną kontrolę nad technicznym działaniem produktów i urządzeń objętych niniejszym rozporządzeniem; w określonych szczególnych sytuacjach państwo członkowskie może wyznaczyć właściciela jako podmiot odpowiedzialny za obowiązki operatora; System wykrywania wycieków oznacza skalibrowany przyrząd mechaniczny, elektryczny lub elektroniczny służący do wykrywania wycieków fluorowanych gazów cieplarnianych, który w momencie wykrycia wycieku alarmuje Operatora; Recykling oznacza ponowne wykorzystanie odzyskanego fluorowanego gazu cieplarnianego po przeprowadzeniu podstawowego procesu oczyszczania.

50 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 ważne informacje Celowe uwalnianie fluorowanych gazów cieplarnianych do atmosfery jest zakazane, w przypadku gdy uwolnienie nie jest technicznie niezbędne do zamierzonego stosowania. Operatorzy urządzeń, które zawierają fluorowane gazy cieplarniane, podejmują środki ostrożności, aby zapobiec niezamierzonemu uwolnieniu tych gazów ( wyciekowi ). Operatorzy podejmują wszelkie środki możliwe do zastosowania z technicznego i ekonomicznego punktu widzenia w celu zminimalizowania wycieku fluorowanych gazów cieplarnianych. W przypadku stwierdzenia wycieku fluorowanych gazów cieplarnianych operatorzy zapewniają, aby urządzenie zostało naprawione bez zbędnej zwłoki. W odniesieniu do urządzenia, które objęte jest wymogiem kontroli szczelności w przypadku gdy naprawiono urządzenie, z którego nastąpił wyciek, operatorzy zapewniają, aby urządzenie zostało skontrolowane przez certyfikowaną osobę fizyczną w ciągu miesiąca od naprawy w celu sprawdzenia, czy naprawa była skuteczna.

51 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/ kontrole szczelności Operatorzy urządzeń, które zawierają fluorowane gazy cieplarniane w ilości 5 ton ekwiwalentu CO2 lub większej i niezawarte w piankach, zapewniają, aby urządzenia były poddawane kontrolom szczelności. Masa ekwiwalentu CO2 [tona] Częstotliwość kontroli szczelności [miesiące] Zainstalowany system wykrywania wycieków 5< < > Brak systemu wykrywania wycieków Wpis do karty systemu ochrony przeciwpożarowej po wykonaniu kontroli szczelności musi zostać umieszczony w ciągu maksymalnie 5 dni od wykonania kontroli. Obowiązki dotyczące kontroli szczelności uznaje się za spełnione, pod warunkiem spełnienia dwóch następujących warunków: a) istniejący system kontroli spełnia normy ISO lub EN 15004; oraz b) dane urządzenia ochrony przeciwpożarowej są kontrolowane tak często, jak jest to wymagane (powyższa tabela)

52 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 gazy fluorowane Obliczanie ekwiwalentu CO2 = Wartości GWP oraz ekwiwalentu CO2 dla wybranych gazów fluorowanych Substancja Współczynnik ocieplenia globalnego(gwp) EkwiwalentCO2 dla 1 tony gazu fluorowanego [tona] HFC ,43 HFC-227ea ,55 HFC-236fa ,51 Masa gazu fluorowanego o ekwiwalencie 5 ton CO2 [kg] (wymaga kontroli szczelności) HFC ,34 (gaz wycofany)

53 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 systemy wykrywania wycieków Operatorzy urządzeń zawierających fluorowane gazy cieplarniane w ilościach 500 ton ekwiwalentu CO2 lub większej, zapewniają, aby urządzenia te były wyposażone w system wykrywania wycieków, który alarmuje operatora lub firmę serwisową o każdym wycieku. Operatorzy urządzeń zapewniają, aby systemy wykrywania wycieków były kontrolowane co najmniej raz na 12 miesięcy w celu zapewnienia ich właściwego działania. Uprawniony personel dokonuje kontroli w każdym przypadku, gdy istnieją podstawy, aby przypuszczać, że wystąpiła nieszczelność powodująca ulatnianie się fluorowanych gazów cieplarnianych w systemie ochrony przeciwpożarowej. Za podstawę do takich przypuszczeń uważa się wystąpienie jednej lub kilku poniższych sytuacji: a) stały system wykrywania nieszczelności informuje o wystąpieniu nieszczelności; b) pojemnik wykazuje utratę ciśnienia o ponad 10 % po skorygowaniu względem temperatury; c) pojemnik wykazuje utratę ilości środka gaśniczego o ponad 5%; d) inne oznaki utraty ładunku Na podstawie Rozporządzenia (WE) nr 1497/2007 System kontroli wycieku musi zostać skalibrowany zgodnie ze specyfikacją techniczną urządzeń ale na poziomie nie większym niż opisano powyżej.

54 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 ograniczenia i kontyngenty Zakazy dotyczące wprowadzania do obrotu Wartość procentowa do obliczania maksymalnej ilości wodorofluorowęglowodorów, jakie mają być wprowadzone do obrotu i odpowiadających im kontyngentów

55 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie (WE) nr 1005/2009 w sprawie substancji zubożających warstwę ozonową Substancje kontrolowane oznaczają substancje wymienione w załączniku I, w tym ich izomery, występujące samodzielnie lub w mieszaninie, zarówno pierwotne, jak i odzyskane, poddane recyklingowi lub zregenerowane. (zgodnie z art. 3 pkt. 4 rozporządzenia (WE) 1005/2009) Rozporządzenie ustanawia przepisy dotyczące: a) produkcji, przywozu, wywozu, wprowadzania do obrotu, stosowania, odzysku, recyklingu, regeneracji i niszczenia substancji zubożających warstwę ozonową, b) przekazywania informacji o tych substancjach oraz c) przywozu, wywozu, wprowadzania do obrotu i stosowania produktów i urządzeń zawierających wymienione substancje lub od nich uzależnionych.

56 Podstawowa znajomość odnośnych przepisów rozporządzenia (WE) nr 842/2006 oraz odnośnych rozporządzeń wykonujących przepisy rozporządzenia (WE) nr 842/2006 (uchylona przez 517) Rozporządzenie Nr 517/2014 istotne zmiany względem rozporządzenia 842/ Wartości GWP zmienione dla substancji w zał. I (HFC, PFC, SF6) i inne fluorowane substancje 2. Harmonogram redukcji HFCs 3. Nowe zakazy wprowadzania do obrotu produktów i urządzeń zawierających gazy fluorowane 4. Nowe zakazy stosowania gazów fluorowanych 5. Obowiązek kontroli szczelności 6. Rozszerzone wymagania dotyczące etykietowania

57 Podstawowa znajomość odnośnych norm technicznych Normy techniczne stałe urządzenia gaśnicze na gazy fluorowane CPR/305/2011 Rozporządzenie Parlamentu Europejskiego i Rady (UE) z dnia 9 marca 2011 r. ustanawiające zharmonizowane warunki wprowadzania do obrotu wyrobów budowlanych i uchylające dyrektywę Rady 89/106/EWG; /obowiązuje od 1 lipca 2013 r./ PN-EN "Stałe urządzenia gaśnicze. Podzespoły urządzeń gaśniczych gazowych - Zawór część 4 - Manometr część 10 - Łącznik elastyczny część 8 - Zawór zwrotny część 13 - Centrala sterująca część 1 - Ręczne urządzenia sterujące część 3 - Dysze wypływowe projekt normy część 7 Wymagane dokumenty: PN-EN 54 "Systemy sygnalizacji pożarowej - Centrala sterująca część 2 - Zasilacze część 4 - Czujkidymu część 7 - Sygnalizator akustyczny część 3 - Sygnalizator optyczny - część 23 - Zasysające czujki dymu część 20 PN-EN Wentylacja budynków Przeciwpożaroweklapy odcinające montowane w przewodach PN-EN :2012 Systemy kontroli rozprzestrzeniania dymu i ciepła --Część 8: Klapy odcinające w systemach wentylacji pożarowej przed 1 lipca 2013 po 1 lipca 2013 Certyfikat zgodności -> Deklaracja zgodności Certyfikat stałości właściwości użytkowych -> Deklaracja właściwości użytkowych

58 Podstawowa znajomość odnośnych norm technicznych Normy techniczne systemy na gazy fluorowane i zubożające warstwę ozonową Oznaczenie PN-EN 15004:1 PN-EN 15004:3 Zakres Ogólne wymagania projektowe Parametry projektowe dla gazu HCFC PN-EN 15004:4 Parametry projektowe dla gazu HFC 125 PN-EN 15004:5 Parametry projektowe dla gazu HFC 227ea PN-EN 15004:6 Parametry projektowe dla gazu HFC 23 ISO VdS 2381 NFPA 2001 PN-EN 27201:1 PN-EN 27201:2 Ogólne wymagania projektowe ( wraz z dodatkowymi częściami jak PN-EN 15004) Gazy fluorowane Gazy obojętne i gazy fluorowane Halony. Wymagania techniczne dotyczące halonu 1211 i halonu 1301 Halony. Wymagania techniczne dotyczące bezpiecznego obchodzenia się i postępowania przy przetłaczaniu

59 Podstawowa znajomość odnośnych norm technicznych Normy techniczne systemy na gazy fluorowane Dopuszczalne stężenia gazów fluorowanych W strefach przebywania ludzi Opóźnienie zadziałania Przełącznik automatyczno -manualny Zawór zamykający <NOAEL Wymagany Niewymagany Niewymagany NOAEL-LOAEL Wymagany Wymagany Niewymagany >LOAEL Wymagany Wymagany Wymagany W strefach bez obecności ludzi możliwe jest stosowanie stężeń powyżej LOAEL bez wymogu stosowania zaworu zamykającego.

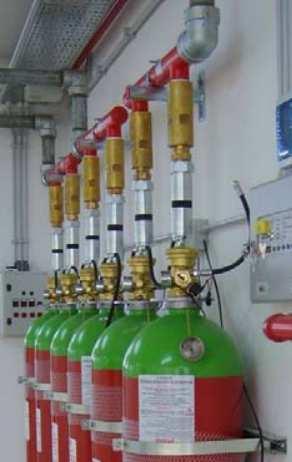

60 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Przykład urządzenia przeciwpożarowego Stałe urządzenie gaśnicze Stilde SH na gaz HFC-227ea

61 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH - zbiorniki Mocowanie zbiornika Obejmy dwuczęściowe wraz z szyną montażową Systemy 42 bar Współczynnik napełnienia butli: 1,1 kg/l

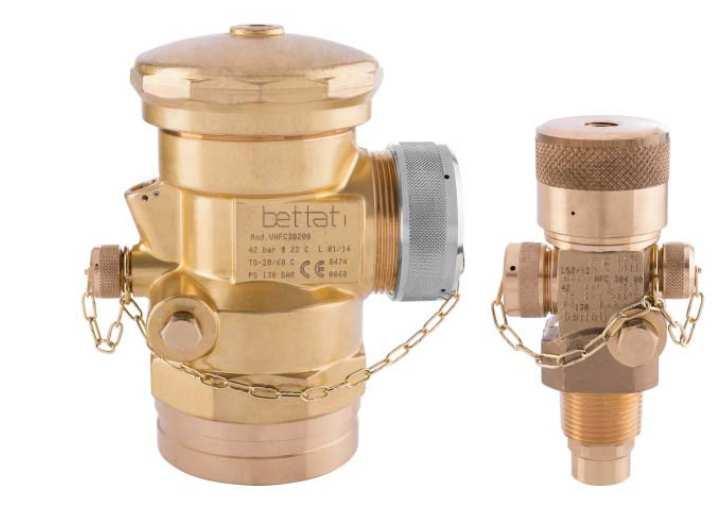

62 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH - zawory Zawory Średnica zaworu Średnica wypływu Wielkość zbiornika [l] VHFC ½ 2 40, 50, 60, 75, 80, 100, 120, 140, 180 VHFC /4 14, 22, 27 Zawór VHFC 301 Zawór VHFC 104

63 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH zawór typu Master Elektrowyzwalacz Wyzwalacz ręczny Manometr

64 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH zawór typu Slave Manometr

65 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea Z zaworem 2 1/2 Z zaworem 1 Gwint NPT Z zaworem 2 1/2 Łącznik wypływowy 2 do urządzeń jednozbiornikowych Łącznik wypływowy 2 do urządzeń wielozbiornikowych Gwint stożkowy NPT Łącznik wypływowy 3/4 Do węży z gwintem NPT montowane są mufy z gwintem BSPP. W systemie STILDE węże wypływowe nie występują w wersji z odejściami ze względu na inny sposób montażu linii pilotowej (bezpośrednio z elektrowyzwalacza). W systemie STILDE węże wypływowe montowane są zarówno w lewym jak i w prawym kierunku.

66 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH łączniki linii pilotowej Łącznik linii pilotowej 3/16 z gwintem ¼ NPT Maksymalna długość łącznika linii pilotowej wynosi 1 m.

67 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH dysze wypływowe Dostępne są dysze 360 i 180 stopni. Dysze produkowane są w ośmiu wariantach (360 i 180 stopni). Posiadają dedykowane dla instalacji wymienne kryzy wypływowe. Dysze są gwintowane wewnętrznie gwintem NPT.

68 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea STILDE SH system dwubutlowy Maksymalnie dwa zbiorniki z jednego elektrowyzwalacza Wskaźnik wypływu jest montowany na pierwszym odcinku za wężem wypływowym z drugiej butli na linii wyzwalającej.

69 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Stałe urządzenie gaśnicze na gaz HFC -227ea Kolektor spawany - Dwubutlowy i trzybutlowy - DN 50, DN 65, DN 80 Zawór zwrotny 2 Kolektor skręcany - Dwubutlowy i trzybutlowy - DN 50, DN 65 Maksymalnie dwa zbiorniki z jednego elektrowyzwalacza Wskaźnik wypływu jest montowany na pierwszym odcinku za kolektorem.

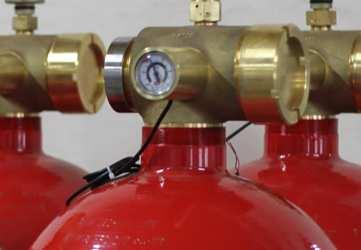

70 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Substancje alternatywne dla fluorowanych gazów cieplarnianych 1. Gazy obojętne Nazwa Skład mieszaniny IG-100 Azot 100% IG-01 Argon 100% IG-55 Azot 50%, Argon 50% IG-541 Azot 52%, Argon 42%, Dwutlenek węgla 8% 2. Gaz FK (Novec TM 1230) Stałe urządzenie gaśnicze na gaz IG-541 na przykładzie systemu Stilde SI Stałe urządzenie gaśnicze na gaz FK na przykładzie systemu TA-1230

71 Ogólna wiedza w zakresie różnych rodzajów dostępnego na rynku wyposażenia przeciwpożarowego zawierającego fluorowane gazy cieplarniane Technologie służące zastąpieniu i zmniejszeniu stosowania fluorowanych gazów cieplarnianych 1. Urządzenia gaśnicze mgłowe 2. Urządzenia gaśnicze aerozolowe Dysze mgły gaśniczej na przykładzie systemu VID Fire-Kill Generatory aerozolu gaśniczego na przykładzie systemu af-x

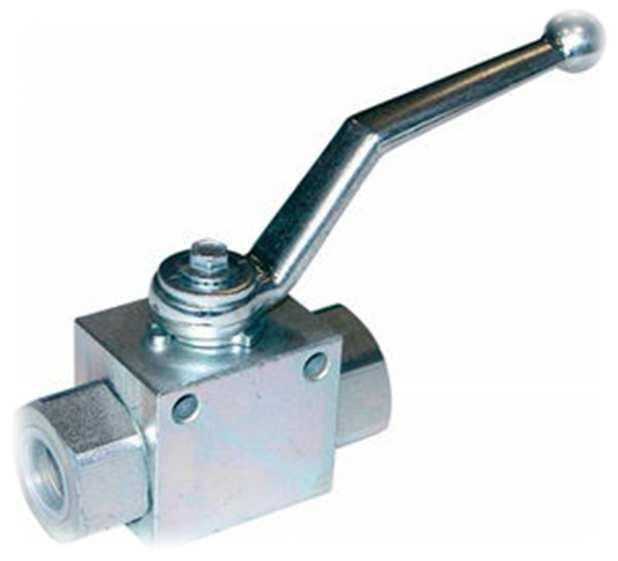

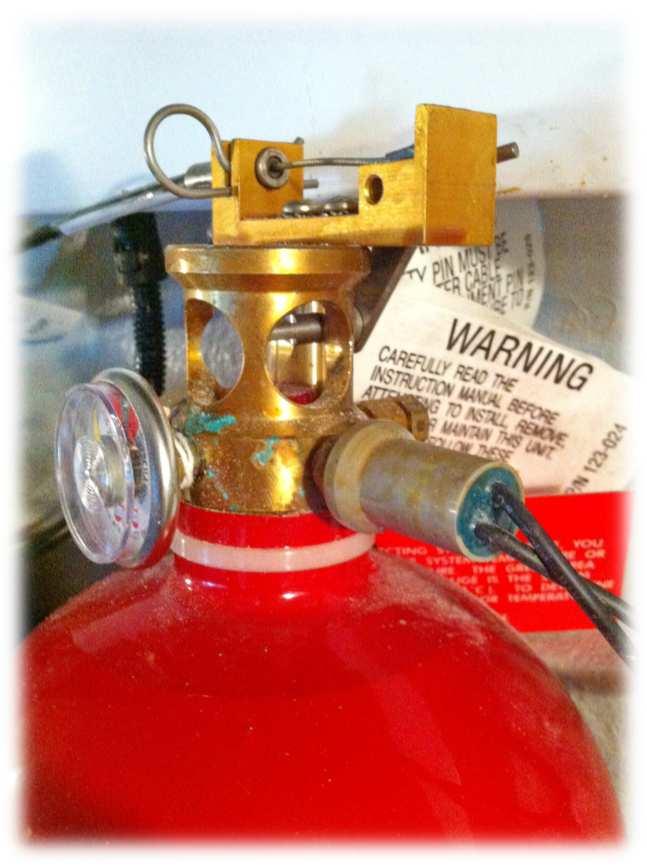

72 Ogólna wiedza w zakresie różnych rodzajów zaworów, mechanizmów Rodzaje zaworów w systemach gaśniczych Zawór elektromagnetyczny ( Solenoid ) Otwarcie zaworu głównego następuję poprzez dostarczenie impulsu elektrycznego z urządzenia sterującego o odpowiednich parametrach do elektrozaworu co powoduje jego otwarcie i spuszczenie nadciśnienia po przesuwnej stronie tłoka. Operacja ta skutkuje przesunięciem tłoka głównego zaworu urządzenia gaśniczego w stronę niższego ciśnienia i otwarcie otworu wylotowego środka. Pironabój zbijakowy otwarcie następuje poprzez dostarczenie impulsu elektrycznego. Powoduje to uaktywnienie zapalnika i zapłon materiału wybuchowego. Konstrukcja pironaboju zbijakowego podobna jest do siłownika z tłokiem. Poprzez wybuch materiału w komorze przed tłokiem tłok przesuwa się przebijając przymocowanym szpikulcem cienka ściankę nabojuj. Powoduje to wysunięcie się szpikulca na całą jego długość. Umiejscowiony on jest w takim miejscu by po jego wyzwoleniu szpikulec dosięgnął membrany, która przebita spuszcza nadciśnienia po przesuwnej stronie zaworu głównego urządzenia gaśniczego co powoduje przesunięcie tłoka i jego otwarcie. Stosowane są tez inne mechanizmy z pironabojami zbijakowymi jak kolumny szklane i mechanizmy siłownikowe. Pironabój ciśnieniowy - otwarcie następuje poprzez dostarczenie impulsu elektrycznego. Powoduje to uaktywnienie zapalnika i zapłon materiału wybuchowego. Konstrukcja podobna jest do ślepego naboju pistoletowego. W wyniku jego uaktywnienia wytwarzane jest duże ciśnienie które wykorzystywane jest do poruszania różnymi siłownikami jak i mniejszymi zaworkami powodującymi otwarcie zaworu głównego.

73 Ogólna wiedza w zakresie różnych rodzajów zaworów, mechanizmów Rodzaje zaworów w systemach gaśniczych Pneumatyczne W tym przypadku elementem otwierającym główny tłok jest podane ciśnienie. Działanie jest podobne z tym że w większości systemów działa odwrotnie. Mianowicie wytwarza się nadciśnienie nad tłokiem powodując tym jego przesuw w dół co powoduje otwarcie otworu wylotowego. Stosowane tez są systemy w których wzrost ciśnienie powoduje otwarcie zaworka, który natomiast powoduje spadek ciśnienia i przesuw tłoka jak w stronę spadku ciśnienia. Ręczne otwarcie następuje poprzez mechaniczne wymuszenie otwarcia tłoka, bądź poprzez mechaniczne działanie wymusza się któryś z wyżej opisanych scenariuszy. Sposoby łączone są to sposoby w których otwarcie następuje zaworu głównego w wyniku połączenia dwóch powyższych schematów. Np. w wyniku zadziałania elektrozaworu dostarczany jest źródło ciśnienia do zaworu i jego otwarcie następuje w sposób pneumatyczny. (Butle pilotowe, zasilanie ze zbiornika gaśniczego) Pneumatyczne linie detekcyjne uruchomienie wypływu poprzez przerwanie ciągłości rurowego przewodu detekcyjnego. Po przepaleniu przewodu dochodzi do spadku ciśnienia i uruchomienia wypływu czynnika gaśniczego.

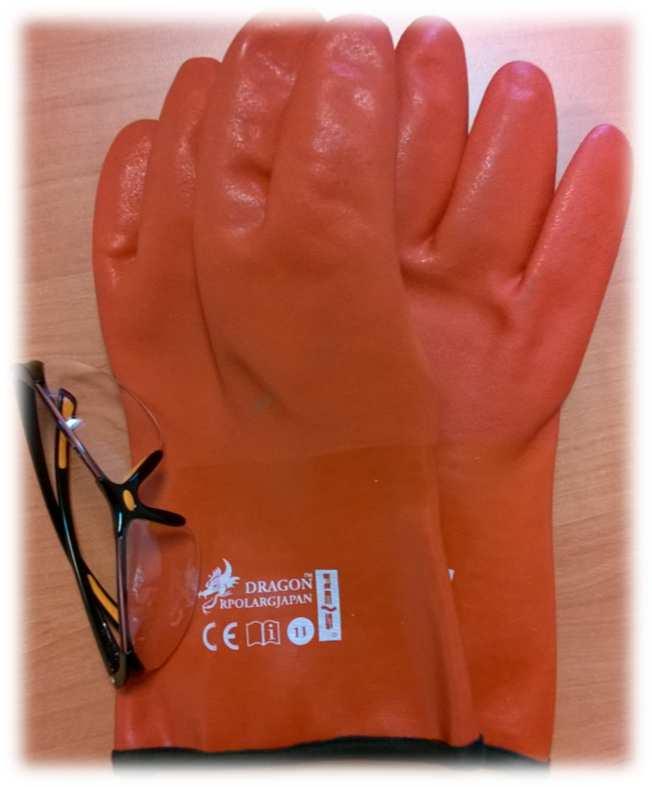

74 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy Załącznik nr 2

75 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy Ochrona osobista * gumowane rękawice ochronne * okulary ochronne Temperatury wrzenia wybranych środków gaśniczych Halon ,7 stopni C Halon ,7 stopni C HFC 227ea -16,4 stopni C HFC 236fa - 1,4 stopnia C

76 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy Sprzęt do wykrywania nieszczelności * Elektroniczny przenośny przyrząd do wykrywania i lokalizowania nieszczelności o czułości minimum 5 g/rok. * Płyny pieniące do wykrywania nieszczelności LS 3000

77 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy Sprzęt do pomiaru ciśnienia i temperatury * Przyrząd do pomiaru temperatury o zakresie przynajmniej od -20 C do 50 C i dokładności co najmniej +/_ 1 C * Zestaw wag 1.Dokładność 0,1 kg- zakres do 200 Kg 2. Dokładność 0,2 kg - zakres do 600 Kg 3. Dokładność 0,5 kg - zakres powyżej 600 Kg (Dostosowane do wielkości butli wchodzących w skład kontrolowanego systemu)

78 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy Tabela zależności Ciśnienia od Temperatury

79 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy * Węże ciśnieniowe z zaworami odcinającymi * Stacja do odzysku i napełniania f-gazów i halonów. * Przyrząd do pomiaru temperatury o zakresie przynajmniej od -20 C do 50 C i dokładności co najmniej +/_ 1 C * Zestaw manometrów w zakresie 0-10 MPa i dokładności mi 1,5% * Butle ciśnieniowe dwuzaworowe osobne do każdego rodzaju gazu * Zestaw wag * Zestaw do wykonania prób szczelności i wytrzymałości w tym butle z gazem obojętnym i reduktor ciśnienia. *Elektroniczny przenośny przyrząd do wykrywania i lokalizowania nieszczelności o czułości minimum 5 g/rok. * zestaw do wykrywania nieszczelności metoda ultrafioletową * Płyny pieniące do wykrywania nieszczelności * Środki ochrony osobistej Wszystkie narzędzia i przyrządy powinny posiadać przynajmniej 1,5 wytrzymałości ciśnieniowej na jakiej będą pracowały!!!

80 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy * Węże ciśnieniowe z zaworami odcinającymi * Stacja do odzysku i napełniania f-gazów i halonów. * Przyrząd do pomiaru temperatury o zakresie przynajmniej od -20 C do 50 C i dokładności co najmniej +/_ 1 C * Butle ciśnieniowe dwuzaworowe osobne do każdego rodzaju gazu * Zestaw wag *Elektroniczny przenośny przyrząd do wykrywania i lokalizowania nieszczelności o czułości minimum 5 g/rok. * Środki ochrony osobistej Wszystkie narzędzia i przyrządy powinny posiadać przynajmniej 1,5 wytrzymałości ciśnieniowej na jakiej będą pracowały!!!

81 Ogólna wiedza w zakresie wyposażenia i narzędzi koniecznych w celu bezpiecznego obchodzenia się z substancjami i bezpiecznych metod pracy NIGDY nie należy serwisować zaworów jak również opróżniać i napełniać zbiorników systemowych bez uprzedniego pozyskania odpowiedniej wiedzy o systemie!!!

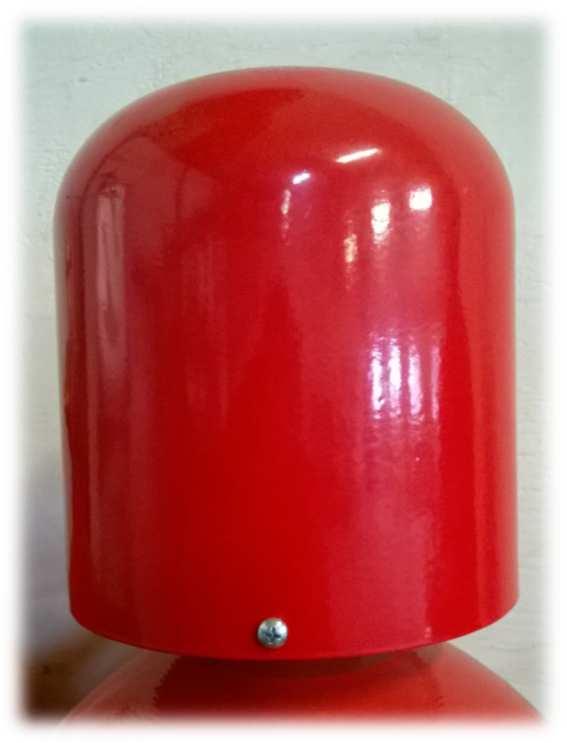

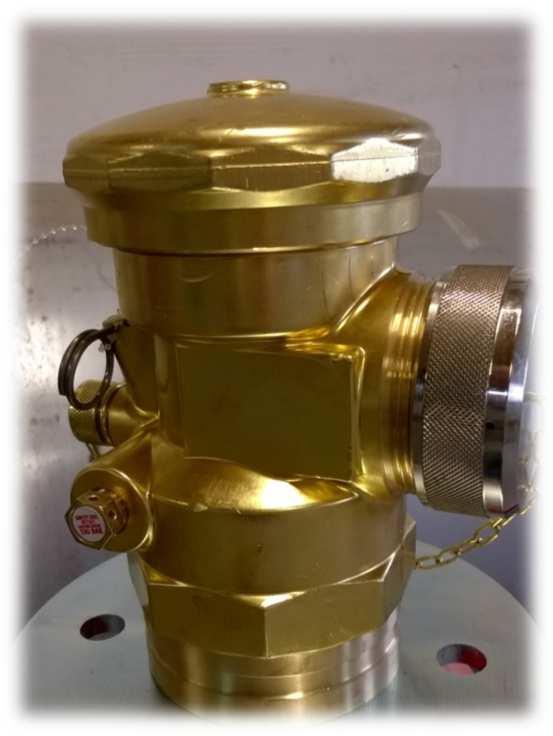

82 Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane Zawsze wtedy, kiedy zbiorniki nie są używane muszą mieć szczelnie zamknięte zawory, na otworach wylotowych musza być zainstalowane zaślepki zabezpieczające przed gwałtownym wypływem w razie niekontrolowanego otwarcia, a zawór powinien być zabezpieczony kołpakiem.

83 Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane Butle można przewozić lub przenosić na przeznaczonych do tego celu wózkach lub noszach. Transport mechaniczny butli jest możliwy po uprzednim stabilnym umocowaniu na urządzeniu transportującym lub w specjalnych koszach transportowych.

84 Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane W razie konieczności ręcznego przetaczania butli należy kontrolować jej równowagę, trzymając rękę na kołpaku, utrzymując butlę przy ciele, i obracać butlę drugą ręką wspartą na korpusie. Po ustawieniu butli na miejscu przeznaczenia należy zabezpieczyć ją przed upadkiem. Podczas transportu drogowego butli napełnionej gazem fluorowanych należy się stosować do odpowiednich przepisów ADR jeśli obowiązują i odpowiednio oznaczyć butle i ja zabezpieczyć. HALON 2402 (R-114B2), Dibromotetrafluroethane, UN1956, Klasa 2.2 niepalne, ADR/RID: Klasa 2, 1A Zarówno w czasie transportu, jak i w czasie użytkowania, butla ciśnieniowa musi być trwale przymocowana lub przypięta do ściany lub do wózka.

85 Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane Nie należy pozostawiać zbiorników na działanie temperatury powyżej 52 C. Nie należy magazynować zbiorników w miejscu narażonym na działanie wilgoci i skrajnie szkodliwych warunków atmosferycznych. Nigdy nie należy podnosić / przesuwać, bądź wykonywać czynności ze zbiornikiem trzymając go za zawór. Nie dopuszcza się toczenia zbiorników ciśnieniowych po ziemi w pozycji poziomej. Zbiornik należy ochronić przed obiektami, które mogą wywołać jego trwałe uszkodzenie. Należy chronić przed jakimikolwiek większymi uderzeniami. Przy ściąganiu zbiorników z palet nie dopuszczać do ich uderzania. Podczas transportu nie dopuszczalne jest manipulowanie przy zaworach. W razie jakiekolwiek awarii nigdy nie należy próbować naprawiać zaworów, ani zbiorników na miejscu.

86 Znajomość prawidłowego postępowania przy przemieszczaniu zbiorników zawierających fluorowane gazy cieplarniane

87 Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych Kolejność wykonywanych czynności podczas montażu zbiornika systemowego 1. Transport zbiornika na miejsce docelowe 2. Montaż zbiornika za pomocą obejm do ściany. 3. Zdjęcie kołpaka zabezpieczającego zawór 4. Odkręcenie zaślepki otworu wylotowego 5. Przykręcenie węża wylotowego 6. Podpięcie wtyki elektrozaworu/ zazbroić system Na co zwrócić uwagę: 1.Nigdy nie przykręcamy nic na siłę, jeśli nie pasuje. Należy zwrócić szczególna uwagę czy gwint w zaworze i w dołączanym elemencie są jednakowe. W razie jakichkolwiek wątpliwości należy skontaktować się z producentem, bądź dostawca systemu.

88 Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych Kolejność wykonywanych czynności podczas demontażu zbiornika systemowego 1.Blokada urządzeń sterujących gaszeniem. 2. Odpięcie wtyki elektrozaworu lub innego mechanizmu wyzwalającego od instalacji uruchamiającej. 3. Odkręcenie węża wylotowego rozprowadzającego środek gaśniczy. 4. Przykręcenie zaślepki otworu wylotowego. 5. Demontaż obejm mocujących zbiornik. 6. Założenie kołpaka zabezpieczającego zawór. 7. Zdjęcie zbiornika i jego transport na miejsce docelowe. Na co zwrócić uwagę: W niektórych systemach odkręcenie wyzwalacza elektrycznego powoduje wyzwolenie środka gaśniczego. Jeśli nie jesteś pewien zgłoś się do producenta systemu!!!

89 Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych Systemy halonowe na okrętach Marynarki Wojennej RP

90 Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych System HFC 227ea do gaszenia siłowni jachtów motorowych

91 Umiejętność instalacji w systemie ochrony przeciwpożarowej zbiorników przeznaczonych do przechowywania fluorowanych gazów cieplarnianych System FM- 200 do gaszenia miejsc strategicznych.

92 Ogólna wiedza w zakresie zapobiegania uwolnieniu i wyciekom. ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (WE) NR 1005/2009 z dnia 16 września 2009 r. w sprawie substancji zubażających warstwę ozonową

93 Ogólna wiedza w zakresie zapobiegania uwolnieniu i wyciekom Podczas jakichkolwiek prac przy przetaczaniu środka gaśniczego należy stosować takie połączenia by emisja środka była zredukowana do zera. Zawsze należy sprawdzić ważność próby ciśnieniowej zbiornika do, którego jest odzyskiwany jest gaz fluorowy. (próby ważne są 10 lat i powinny być wybite na zbiorniku obok cechy inspektora UDT)

94 Ogólna wiedza w zakresie zapobiegania uwolnieniu i wyciekom. Podstawowe zasady przy serwisie instalacji. 1. Zapoznanie się z dokumentacją systemu. 2. Posiadanie doświadczenia i umiejętności. 3. Włączenie blokady gaszenia. 4. Odłączenie wtyki od elektro wyzwalacza Wszelkie testy szczelności wykonujemy gazami obojętnymi!!!

95 Ogólna wiedza w zakresie zapobiegania uwolnieniu i wyciekom. Napełnianie i opróżnianie zbiorników. - Zawsze zabezpieczamy otwór wylotowy przy pomocy przejściówki, dzięki której podczas niekontrolowanego wyzwolenia będziemy w stanie odzyskać środek ze zbiornika.

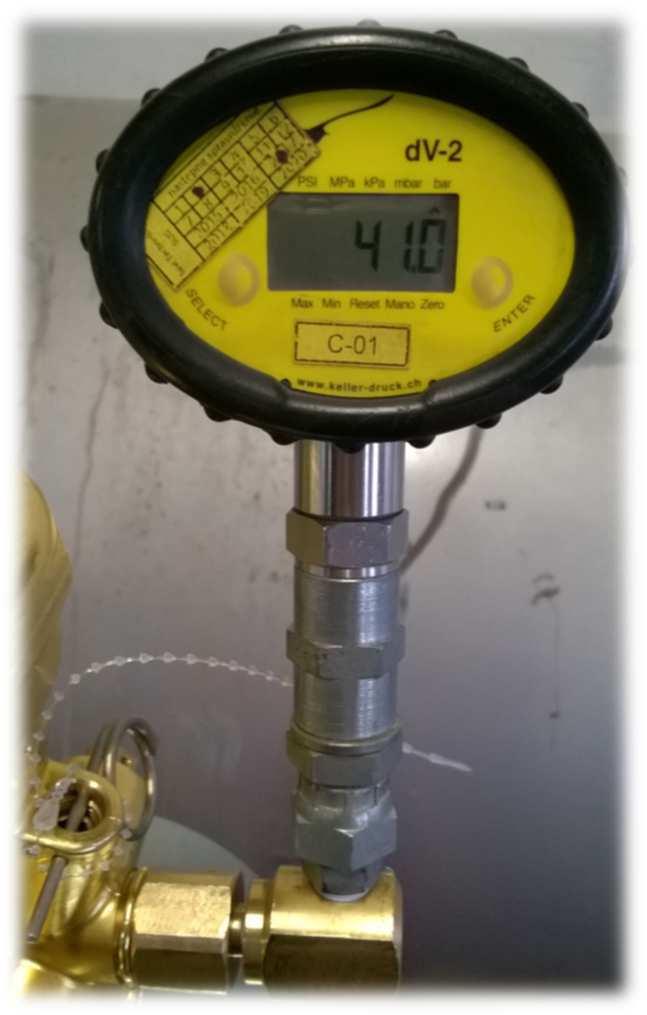

96 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (UE) NR 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych

97 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. Cztery obowiązujące rozporządzenia regulujące poprawność postepowania podczas kontroli szczelności i wycieków systemów zawierających f- gazy i substancje zubażające warstwę ozonową. ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (UE) NR 517/2014 z dnia 16 kwietnia 2014 r. w sprawie fluorowanych gazów cieplarnianych ROZPORZĄDZENIE KOMISJI (WE) NR 1497/2007 z dnia 18 grudnia 2007 r. Ustanawiające zgodnie z rozporządzeniem (WE) nr 842/2006 Parlamentu Europejskiego i Rady standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. ROZPORZĄDZENIE MINISTRA ROZWOJU z dnia 11 stycznia 2016 r. Dz. U. z 2016 Poz. 89 w sprawie sprawdzania pod względem wycieków urządzeń chłodniczych, klimatyzacyjnych i pomp ciepła oraz systemów ochrony przeciwpożarowej zawierających substancje kontrolowane ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (WE) NR 1005/2009 z dnia 16 września 2009 r. w sprawie substancji zubażających warstwę ozonową

98 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. ROZPORZĄDZENIE MINISTRA ROZWOJU z dnia 11 stycznia 2016 r. Dz. U. z 2016 Poz. 89 w sprawie sprawdzania pod względem wycieków urządzeń chłodniczych, klimatyzacyjnych i pomp ciepła oraz systemów ochrony przeciwpożarowej zawierających substancje kontrolowane

99 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. Miejsca obowiązkowej kontroli pod względem wycieków standardowych systemach instalacji gaszenia gazem. 1. Połączenie zbiornika z zaworem. 2. Połączenie zaworu z wyzwalaczem. 3. Połączenie zaworu z manometrem. 4. Połączenie zaworu z presostatem. 5. Miejsce mocowania zaworu/ blaszki bezpieczeństwa z zaworem głównym. 6. Miejsce wypływu środka gaśniczego.

100 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane.

101

102 Umiejętność weryfikacji dokumentacji dotyczącej systemu przed dokonaniem kontroli szczelności i dokonania oględzin i manualnej kontroli systemu pod kątem szczelności oraz standardowe wymogi w zakresie kontroli szczelności w odniesieniu do stacjonarnych systemów ochrony przeciwpożarowej zawierających niektóre fluorowane gazy cieplarniane. USTAWA z dnia 25 czerwca 2016 r. Dz. U. z 2015 Poz. 881 o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych

103 Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi ROZPORZĄDZENIE PARLAMENTU EUROPEJSKIEGO I RADY (UE) NR 517/2014 z dnia 16 kwietnia 2014 r.

104 Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi odzysk oznacza zbiórkę i magazynowanie fluorowanych gazów cieplarnianych z produktów, w tym pojemników i urządzeń podczas konserwacji lub serwisowania, lub przed unieszkodliwieniem produktów, lub urządzeń. Do prac związanych z odzyskiem i napełnianiem zbiorników środkami gaśniczymi trzeba posiadać zgodę i przeszkolenie producentów systemu jak i świadectwo kwalifikacji UDT do napełniania zbiorników przenośnych gazem skroplonym metodą wagową.

105 Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi Uzyskiwania próbki testowej przed odzyskiem: 1.Do zaworu butli odzyskiwanej zamontować zalecany przez producenta zespół adaptera wylotowego z zamkniętym zaworem kulowym i pobrać próbkę testową. 2. Próbkę testową należy przebadać za pomocą chromatografu gazowego w celu sprawdzenia spełniania przez nią norm czystości. 3. Na każdej próbce do testów powinien widnieć unikatowy numer jak i data pobrania próbki. Ten sam numer powinien znaleźć się na butli z której pobieramy próbkę. Jeżeli próbka mieści się w normach można butle podłączyć do stacji odzysku środka.

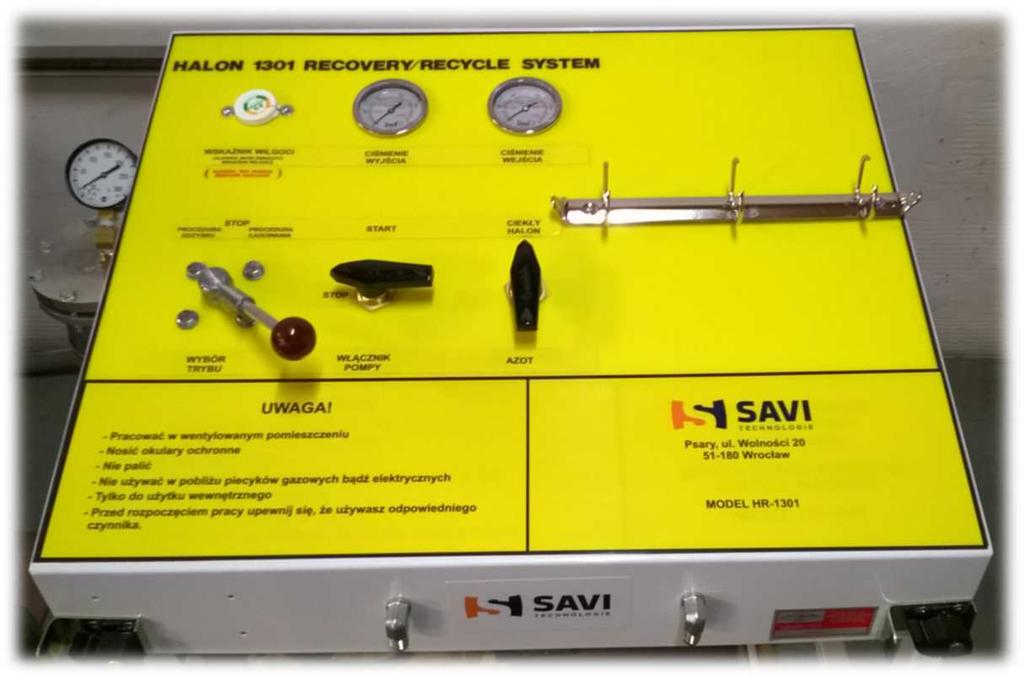

106 Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi

107 Wiedza w zakresie bezpiecznych dla środowiska metod odzysku fluorowanych gazów cieplarnianych z systemów ochrony przeciwpożarowej oraz napełniania tych systemów fluorowanymi gazami cieplarnianymi
