LanTEK III FiberTEK III. Miernik do certyfikowania okablowania miedzianego i światłowodowego. Proof of Performance

Transkrypt

1 LanTEK III FiberTEK III Miernik do certyfikowania okablowania miedzianego i światłowodowego Proof of Performance

2 LanTEK III FiberTEK III Miernik do certyfikowania okablowania miedzianego i światłowodowego LANTEK III jest łatwym w użyciu miernikiem do certyfikacji okablowania zgodnie z normami TIA ISO / IEC w zakresie Cat 7A / 1000MHz Adaptery FIBERTEK III stworzone do szybkiej i łatwej certyfikacji jednomodowych i wielomodowych kabli światłowodowych wysokiej przepustowości umozliwiajace pomiary Encircled Flux. Testuj kiedy chcesz, gdzie chcesz Korzystając z darmowej aplikacji IDEAL AnyWARE, technicy mogą dzielić się wynikami testów z kolegami lub klientami bez opuszczania placu budowy, co ułatwia współpracę, pozwala wykonać większą ilość pomiarów w założonym czasie i w efekcie obniżyć koszt pracy. Nowe funkcje rozwiązywania problemów oszcędzają czas i pieniądze! W przypadku wady kabla znalezienie przyczyn usterki jest proste dzięki wprowadzeniu pomiarów Time Domain Return Loss ( TDRL ) i Time Domain Near End Cross Talk ( TDNEXT ). Te dodatkowe funkcje pomagają szybko odnaleźć ukryte połączenia, spawy i wady kabli oszczedzając wiele czasu poświęcanego wczesniej na rozwiązywanie podobnych problemów. Aby zlokalizować usterki kabli światłowodowych każdy adapter FIBERTEK III zawiera wbudowane źródło światła pozwalające wizualnie namierzyć wady oraz zlokalizować porty światłowodowe. Te dodatkowe funkcje pozwalą zlokalizować ukryte połącznia, spawy i wady kabla oraz zaoszczędzić wiele godzin wcześniej spędzonych na szukaniu przyczyn wystepujavcych problemów. Nowe adaptery Permanent Link (PL) to ekonomiczne rozwiązanie! Nowe adaptery PL zmniejszą czas przestojów i generują niższe koszty utrzymania poprzez wymienne wtyki RJ45, które eliminują konieczność wymiany kompletnych adapterów. Nowa funkcja adapterów pernament link z centralnym złączem zapewnia kompatybilność z wszystkimi markami okablowania Cat6A/Klasa EA. Adaptery PL wykorzystują bardzo wysokiej jakości, wyjątkowo giętki kabel, który może być używany w miejscach trudnodostępnych bez ryzyka uszkodzenia adaptera PL lub gniazda podczas testów. Rozwiązanie modułowe pozwala ograniczyć koszty inwestycycji Dla wielu instalatorów kabli ważne jest obniżenie kosztów. LANTEK III i FIBERTEK III oferują wyjątkową możliwość dobrania odpowiedniego zestawu tak, aby zapłacić tylko za to, co jest rzeczywiście potrzebne. Szeroki zakres złączy testowych, róznorodne akcesoria, warianty gwarancji pozwalają wyjść naprzeciw każdym, specyficznym wymaganiom. Adaptery do testowania Pernament Link Testowanie i certyfikacja okablowania UTP / STP od patch panela do gniazda. Wtyki RJ45 na końcu kabla adaptrów PL są wymienne co pozwala zmniejszyć koszty własne. Adaptery do pomiaru Chanel Link Duży wybór adapterów w szerokim zakresie dla różnych aplikacji, w tym : RJ45, GG45, TERA i EC7. Adaptery Światłowodowe Moduły FIBERTEK III oferują szybką i prostą certyfikację zgodną ze standardem Tier 1 szerokopasmowych jednomodowych i wielomodowych włókien światłowodowych okablowania, umożliwiają także pomiary Flux Testing.

3 Oprogranowanie do sprawnego zarządzania danymi IDEAL DataCENTER (IDC) jest oprogramowaniem do zarządzania wynikami testów dla mierników serii LANTEK III i FIBERTEK III IDC pozwala łatwo pobrać, zarządzać, edytować i drukować raporty PDF. IDC oferuje prosty interfejs użytkownika z funkcjami, które pozwolą zaoszczędzić czas, na przykład: Paski narzędzi Microsoft ułatwiają obsługę Tylko 4 kliknięcia by zaimportować dane z testera Do wyników w jednym zadaniu Profesjonalne raportowania dla klientów Możliwość grupowania i filtrowania wyników, wg kategorii : - Limity testów - Urządzenia - Albo zgodnie z wyborem innych danych w bazie danych Profesjonalne Raportowanie Automatyczne generowanie raportów z testów w formacie PDF lub CSV. Stronę podsumowania każdego raportu można indywidualnie dostosować przez umieszczenie logo firmy i danych operatora. IDEAL INDUSTRIES, INC. CERTIFIED - TEST REPORT Job Name: Panel 1 Company Name: COMPANY NAME Test Name Length Date Cable Type Test Standard (meters) (dd/mm/yyyy hh:mm) Do wyboru 3 różne raporty, gdzie można pokazać czy test uzyskał wynik pozytywnył, czy negatywny a także wszystkie wyniki badań w każdym raporcie : Podsumowanie Krótki Pełny Link-001 Link-0010 Link-0011 Link-0012 Link /24/2015 9:13 AM 7/21/ :27 PM Job Name: Panel 1 Date Tested: July Time Tested: 09:13:54 Operator: OPERATOR NAME Test Standard: EN NVP: 79 Freq Range: 1-500MHz Firmware: IDEAL Networks Certified Test Report Test Summary: PASS Test Name: Link-001 Link-0014 Contractor: CONTRACTOR NAME Limit: Link-0015 Link-0016 Link-0017 Link-0018 Link-0019 Link-002 Link-0020 Link-0021 Link-0022 Link-0023 Link-0024 Link-0025 Link /24/2015 9:16 AM 7/30/ :00 PM 7/24/2015 9:13 AM Insertion Loss Company: COMPANY NAME Propagation Delay (ns) Delay Skew (ns) Worst Pair Value (db) Limit (db) <487.0 <43.0 <20.0 Worst Case (Margin) MFGDB: DC Resistance (Ω) Length (ft.) <.0 Worst Case (Value) LANTEK II-1000 [ / Cal: 18/06/2015 Wiremap Job Name: Panel 1 Date Tested: July Time Tested: 9:13:54 Operator: OPERATOR NAME Contractor: CONTRACTOR NAME Company: COMPANY NAME Pass Test Standard: EN NVP: 79 Freq Range: 1-500MHz Firmware: IDEAL INDUSTRIES, INC. CERTIFIED - TEST REPORT Limit: EN Ea PL2 STP Perm MFGDB: Length: m. Test Summary: Test Name: Pass Link-001 Link-0027 Link-0028 Link-0029 Link-003 Link-0030 Link /24/2015 9:16 AM 7/22/ :37 AM 7/30/ :00 PM 7/21/ :27 PM Return Loss NEXT dB dB , Calibration Date 6/18/ :31:56 AM Pair Propagation Delay (ns) Delay Skew (ns) DC Resistance (Ω) Length (ft.) Capacitance (pf/ft.) Impedance (ohms) Headroom (db) Link-0032 Link-0033 Link-0034 Link-0035 Link-0036 Link-0037 Link-0038 Link-0039 Link-004 7/24/2015 9:13 AM 7/24/2015 9:16 AM ACR-N ACR-F dB dB dB Limit <487.0 <43.0 <20.0 Result Pass Pass Pass NEXT Pair Worst Case Limit Pass <.0 Pass Margin Worst Overall Value Limit Margin Link-0040 Link-0041 Link-0042 Link-0043 Link-0044 Link-0045 Link-0046 Link-0047 Link-0048 Link-0049 Link-005 Link-0050 Link-0051 Link-0052 Link-0053 Link /22/ :37 AM 7/30/ :00 PM 7/21/ :27 PM 7/24/2015 9:16 AM 7/30/ :00 PM 7/24/2015 9:13 AM PS NEXT PS ACR-N PS ACR-F User Notes: dB dB dB dB dB dB dB dB ,7-8,7-8, Pair 8,7-8,7-8, MHz 477.0MHz 490.0MHz 476.0MHz 476.0MHz 297.0MHz Worst Case 475.0MHz 475.0MHz 430.0MHz 47MHz 429.0MHz 489.0MHz 33.0dB 29.4dB 34.1dB Limit 30.7dB 30.7dB 29.5dB 13.9dB 17.8dB 32.1dB 10.5dB 12.7dB 19.0dB 470.0MHz 477.0MHz 490.0MHz MHz 477.0MHz 487.0MHz 29.4dB 29.2dB 29.5dB 14.3dB 17.8dB 32.1dB 10.6dB 12.7dB 22.0dB Margin Worst Overall Value Limit Margin 13.1dB 15.8dB 24.7dB 10.2dB 13.5dB 16.5dB 475.0MHz 475.0MHz 470.0MHz MHz 490.0MHz 489.0MHz 29.2dB 29.4dB 29.5dB 13.1dB 15.8dB 25.0dB 10.5dB 14.5dB 16.5dB Link-0055 Link-0056 Link-0057 Link-0058 Created: Sep :42:26 PM 1/2 Created: Sep :26:13 PM Page Number: 1 Created: Sep :24:16 PM Page Number: 1

4 Nowe adaptery Pernament Link (PL) Mają bardzo małe obudowy Adaptery PL wykorzystują wyjatkowo giętki kabel o bardzo wysokich parametrach, który pozwala na podłączenia w trudno dostępnych miejscach bez uszkodzenia adaptera PL lub gniazda podczas testów. Kompatybilny ze wszystkimi systemami okablowania RJ45 Nowe adaptery PL wyposazone w centralne złącze są kompatybilne ze wszystkimi rozwiązaniami okablowania Cat6A /Klasa EA. Wymienne końcówki zmniejszają przestoje i koszty utrzymania Nowe adaptery PL redukują czas przestojów oraz koszty eksploatacji, ponieważ wymienne końcówki RJ45 eliminują konieczność wymiany całych adapterów. Zalecana ilość wetknięć, po której należy wymienić wtyki Wtyk adaptera PL IDEAL Networks (niezależnie zweryfikowane) Standardowa wtyczka patch cord RJ45 oceniana według norm ISO/TIA 2, Koszty obniża także wysoka trwałość końcówek RJ45 które pozwalają na trzykrotnie więcej wpięć do gniazda niż typowy RJ45. Dzięki innowacyjnej konstrukcji poprzez wymianę końcówki RJ45 cała zużyta wtyczka jest zamieniana na nowy, kompletny wtyk i mechanizm blokujący Wtyki pomiarowe można wymienić w ciągu kilku minut podczas 3 prostych kroków przedstawionych poniżej. Krok 1 Wykręć śrubę Krok 2 Zsuń zużyty wtyk i zastąp go nowym Krok 3 Wkręć ponownie śrubę

5 Wyślij wyniki testów z dowolnego miejsca za pomocą bezpłatnej aplikacji IDEAL Networks Certified Test Report Job Name: Panel 1 Propagation Delay (ns) Delay Skew (ns) DC Resistance (Ω) Length (ft.) Value (db) Limit (db) <487.0 <43.0 <20.0 < ACR-N PS NEXT PS ACR-N PS ACR-F Worst Case (Value) LANTEK II-1000 [ / Cal: 18/06/ , dB dB dB ACR-F NEXT Link-001 Limit: MFGDB: Worst Case (Margin) Return Loss Test Name: Firmware: Company: COMPANY NAME Insertion Loss Test Summary: NVP: 79 Freq Range: 1-500MHz Operator: OPERATOR NAME Contractor: CONTRACTOR NAME Worst Pair PASS Test Standard: EN Date Tested: July Time Tested: 09:13: dB dB dB dB dB dB dB dB dB dB User Notes: Created: Sep :26:13 PM Krok 1 Krok 2 Test Połącz i Wyślij Ustaw parametry projektu Wykonaj autotest okablowania miedzianego / światłowodowego Uaktywnij bezprzewodowy hotspot LANTEK III Połącz urządzenie mobilne z aplikacją IDEAL Anyware Prześlij dane z testów do urządzenia mobilnego Wyślij dane za pomocą a lub preferowaną aplikacją udostępniania plików Page Number: 1 Krok 3 Wygeneruj raport w formacie PDF z pomocą oprogramowania IDC Odbierz dane na komputerze za pośrednictwem poczty elektronicznej lub udostępnij pliki Przeanalizuj i przetwórz dane Utwórz raport w formacie PDF Pobierz darmową aplikację już dziś CP (Punkt konsolidacyjcny) optional Aplikacje Channel Niebieską linią oznaczone są połączenia permanentne. Direct Attach or Device Link CP (Punkt konsolidacyjcny) - optional Połączenie światłowodowe Permanent Link Patch Panel Połączenie przemysłowe End-to-End

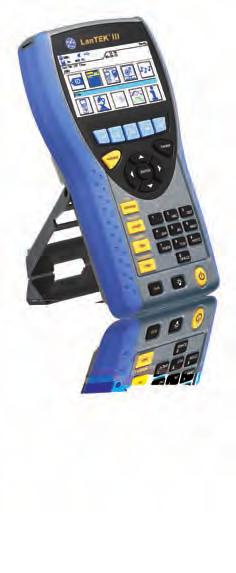

6 LanTEK III Niezależna weryfikowacja Dokładność zweryfikowana przez Intertek Wzmocniona konstrukcja Rozwiązywanie problemów Time Domain Return Loss ( TDRL ) i NEXT ( TDX ) pomogą zlokalizować ukryte połączenia spawów i usterek kabli Generator akustyczny w obu jednostkach Umożliwia identyfikację i śledzenie przebiegu kabli we współpracy z kompatybilną sonda indukcyjną ( ) Autotest na obu jednostkach testowych Kompleksowe wyniki badań w ciągu kilku sekund. Miernik pozwala na wykonanie testu przez jedną osobę Przycisk Wiremap Skrót szybkiego dostępu do wykonania mapy połączeń Zestaw słuchawkowy Porozmawiaj z kolegą po linii miedzianej lub światłowodowej Gumowana obudowa, ochrona wyświetlacza, zabezpieczenie portów pomiarowych Udostępnianie wyników testów Zapewnia łączność z urządzeniami mobilnymi za pomocą adapteru USB Wi-Fi oraz bezpłatnej aplikacji IDEAL AnyWARE app Wyjątkowo długi czas pracy baterii 18 godzin ciągłej pracy Wymienne końcówki Cat.6A adapterów permanent link Zmniejszają koszty eksploatacji. Centrowane złącza cechuje wysoka dokładność i kompatybilność ze wszystkimi złączami RJ45 Nowe funkcje rozwiązywania problemów, oszczędzą czas i pieniądze TDX - Przykład : Punkt konsolidacyjny Jeżeli masz problem z wadliwym kablem, rozwiązanie go jest proste dzięki wprowadzeniu pomiarów Time Domain Return Loss ( TDRL ) i End Time Domain End Cross Talk ( TDNEXT ). Te dodatkowe funkcje pomagają zlokalizować ukryte połączenia, spawy i wady kabli co pozwala zaoszczędzić wiele godzin, które wcześniej spędzaliśmy przy rozwiązywaniu podobnych problemów. Pierwsze złącze Wadliwe złącze Pierwsze złącze Punkt konsolidacyjny Ostatnie złącze

7 Rozwiązywanie problemów Źródło czerwonego światła lasera by wizualnie wykryć błędy i zlokalizować porty światłowodowe Chronione porty testowe Załączone osłony chronią porty i minimalizują ich zanieczyszczenia FiberTEK III Obsługa wszystkich dostępnych typów złączy Na wyposażeniu adaptery SC, FC, ST Adaptery LC - opcja Certyfikacja Poziom certyfikacji Tier 1 światłowodów jednomodowych i wielomodowych okablowania światłowodowego Kompatybilność z Encircled Flux umożliwia wykoanie pomiarów zgodnie z nowymi (2016r.) normami dla światłowodów IEC oraz ANSI / TIA C (wyposażenie opcjonalne - zobacz szczegóły na stronie poprzedniej) Kalibracja przez użytkownika Dostępne są 2 metody kalibracji (1 jumper lub 3 jumper), które zapewniają dokładność i zgodność z normą IEC i standardami ANSI / TIA Uproszczone pomiary dwukierunkowe Eliminuje konieczność manualnego łączenia testów w jeden rekord Zgodny z międzynarodowymi standardami, m.in. TIA, ISO / IEC Żeby uzyskać więcej informacji odwiedź naszą stronę Kreator certyfikacji światłowodu w celu uproszczenia konfiguracji i testowania Kreator konfiguracji Wybierz typ kalibracji (1 - Jumper 3- Jumper ) oraz metodę pomiarową (Loopback Normal), (Uni- Directional Bi- Directional). Auto - Test Wykonaj autotest używając intuicyjnego graficznego interfejsu by zminimalizować błędy oraz zapewnić dokładność wyników certyfikacji. Przegląd wyników Poziom certyfikacji Tier 1 - wyświetlane wyniki certyfikacji: standardowy test ISO / TIA / IEEE wynik Pass / Fail strata (db) na każdym włóknie przy każdej długości fali strata (db) w każdym kierunku (w przypadku badania dwukierunkowego) długość światłowodu zapas parametrów w stosunku do wymagań normy (db)

8 LanTEK III Miernik do certyfikowania okablowania miedzianego FiberTEK III Miernik do certyfikowania okablowania światłowodowego Informacje dotyczące zamawiania Informacje dotyczące zamawiania Zawartość zestawu Zawartość zestawu R R R R TRADE LanTEK III-500MHz do kategorii 6A/6/5E/3 (bez adapterów) (1 x jednostka główna LanTEK III-500 MHz, 1 jednostka zdalna LanTEK III-500 MHz, 2 x bateria Li-Ion, 2 x zasilacz sieciowy, 1 x kabel USB, 2 x słuchawki z mikrofonem, 2 x uchwyt paskowy, 1 x torba ochronna na miernik, 1 x adapter USB Wi-Fi, 1 x instrukcja obsługi) LanTEK III-1000MHz do kategorii 6A/6/5E/3 (bez adapterów) (1 x jednostka główna LanTEK III-1000 MHz, 1 x jednostka zdalna LanTEK III-1000 MHz, 2 x bateria Li-Ion, 2 x zasilacz sieciowy, 1 x kabel USB, 2 x słuchawki z mikrofonem, 2 x uchwyt paskowy, 1 x torba ochronna na miernik, 1 x adapter USB Wi-Fi, 1 x instrukcja obsługi) LanTEK III-500MHz do kategorii 6A/6/5E/3 (z adapterami PL) (1 x jednostka główna LanTEK III-500 MHz, 1 jednostka zdalna LanTEK III-500 MHz, 2 x adapter pomiarowy kat. 6A (R161051), 2 x bateria Li-Ion, 2 x zasilacz sieciowy, 1 x kabel USB, 2 x słuchawki z mikrofonem, 2 x uchwyt paskowy, 1 x torba ochronna na miernik, 1 x adapter USB Wi-Fi, 1 x instrukcja obsługi) LanTEK III-1000MHz do kategorii 6A/6/5E/3 (z adapterami PL) (1 x jednostka główna LanTEK III-1000 MHz, 1 x jednostka zdalna LanTEK III-1000 MHz, 2 x adapter pomiarowy kat. 6A (R161051), 2 x bateria Li-Ion, 2 x zasilacz sieciowy, 1 x kabel USB, 2 x słuchawki z mikrofonem, 2 x uchwyt paskowy, 1 x torba ochronna na miernik, 1 x adapter USB Wi-Fi, 1 x instrukcja obsługi) Program wymiany za dopłatą miernika do certyfikacji kat. 5 (lub wyższej) na LanTEK III-500MHz TRADE Program wymiany za dopłatą miernika do certyfikacji kat. 5 (lub wyższej) na LanTEK III-1000MHz R R R FiberTEK III-MM LED Kit Zestaw zawiera dwa wielomodowe moduły FIBERTEK III, zamykaną pół- sztywną walizkę, adaptery SC, FC, ST (2 szt.), patchcordy SC -SC, 6x 50 μm MMF (zgodny z ISO / IEC ), skrócona instrukcja obsługi. Zestaw kompatybilny z LANTEK II.. FiberTEK III-SM Laser Kit Zestaw zawiera dwa jednomodowe moduły FIBERTEK III, zamykaną pół-sztywną walizką do przenoszenia, adaptery SC, FC, ST (2 szt.), patchcordy SC - SC, 6x 9 μm MMF (zgodny z normą ISO / IEC ), skrócona instrukcja obsługi. Zestaw kompatybilny z LANTEK II. FiberTEK III-MM LED & SM Laser Kit Zestaw zawiera dwa wielomodowe moduły FIBERTEK III, dwa jednomodowe moduły FIBERTEK III, zamykana pół- sztywną walizką do przenoszenia, adaptery SC, FC, ST (2 szt.), patchcordy SC - SC, 6 x 9μm, 6 x 50μm (zgodny z normą ISO / IEC ), skrócona instrukcja obsługi. Zestaw kompatybilny z LANTEK II. Opcjonalne akcesoria dla FiberTEK III R R R R Opis FT III-Zestaw adapterów SC, FC i ST FT III-50/125um kabel SC - CS do Encircled Flux FT III-50/125um kabel SC - LC do Encircled Flux FT III-pojedyncza walizka Zestaw do czyszczenia, zawiera: przeciwkurzowe chusteczki, nawilżone chusteczki, waciki czyszczące oraz etui Opcjonalne adaptery i akcesoria do mierników LanTEK III R R R R R R R R R R Opis LT III-CAT6A RJ45 permanent link adapter (pojedynczy) LT III-CAT5e/6 RJ45 channel adapter (pojedynczy) LT III-CAT6A RJ45 channel adapter (pojedynczy) LT III-CAT7A TERA universal link adapter (pojedynczy) LT III-CAT7A EC7 universal link adapter (pojedynczy) LT III-CAT7A GG45 universal link adapter (pojedynczy) LT III-Coax adapter (pojedynczy) LT III-Coax calibration cable (pojedynczy) LT III-CAT6A PLA replacement tips (para) LT III-Industrial Ethernet kit LanTEK III opcja CAREPLAN LANTEK-1Y LANTEK-2Y LANTEK-3Y Opis Careplan 1 rok Careplan 2 lata Careplan 3 lata Zawiera: Standardowe naprawy, jedną rocznie bezpłatną kalibrację, darmowe wypożyczenie testera podczas awarii sprzętu na czas naprawy, bezpłatne aktualizacje oprogramowania i sprzętu w oryginalnej specyjfikacji, darmowe wsparcie techniczne i certyfikat LAN Careplan Szczegółowe informacje można znaleźć na stronie : Apple i logo Apple są zastrzeżonymi znakami towarowymi firmy Apple Inc., zarejestrowanymi w USA i innych krajach. App Store jest znakiem usługowym Apple Inc. Android jest znakiem towarowym firmy Google Inc. Wszelkie prawa zastrzeżone. IDEAL, IDEAL NETWORKS, LanTEK, FiberTEK i IDEAL AnyWARE loga są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy IDEAL INDUSTRIES LIMITED lub IDEAL INDUSTRIES, INC. IDEAL INDUSTRIES NETWORKS DIVISION Unit 3, Europa Court, Europa Boulevard, Warrington, Cheshire, WA5 7TN, UK. Tel. +44 (0) Fax. +44 (0) uksales@idealnwd.com A subsidiary of IDEAL INDUSTRIES INC. Specyfikacja może ulec zmianie bez uprzedzenia. E&OE IDEAL Networks 2015 Publikacje nr.: , Rev. 1
