1 PROGRAM FUNKCJONALNO UŻYTKOWY DLA ZADANIA INWESTYCYJNEGO PN. ROZBUDOWA MIEJSKIEGO SYSTEMU MONITORINGU W BYDGOSZCZY NA OSIEDLACH: BOCIANOWO ŚRÓDMIEŚCIE STARE MIASTO, OKOLE, WILCZAK JARY Do zadań Wykonawcy w szczególności będzie należało zaprojektowanie i wykonanie 4 punktów monitoringu miejskiego obejmujących łącznie 5 kamer, w tym 4 kamery szybkoobrotowe HD oraz 1 kamera stałopozycyjna HD oraz zaprojektowanie i wykonanie światłowodowej instalacji przesyłowej do transmisji sygnału z kamer do systemu zarządzającego i rejestrującego. Ponadto Wykonawca zaprojektuje i wykona kanalizację teletechniczną do jednego istniejącego punktu kamerowego oznaczonego w dalszej części jako PK 2. W ramach niniejszego zadania Wykonawca dostarczy wszelkie urządzenia niezbędne do realizacji przedmiotu zamówienia. Szczegółową lokalizację ww. punktów monitoringu określa załącznik nr 1. Wykonawca uwzględni konieczność funkcjonalnej integracji projektowanych instalacji z miejskim systemem monitoringu. Projektowane punkty monitoringu mają w sposób jednolity rozbudowywać zastany system. Wykonawca zapewni niezbędne licencje oprogramowania zarządzającego BVMS w wersji aktualnej na czas wykonywania projektu. Wykonawca dostarczy całość dokumentacji i uzgodnień wymaganych w postępowaniach administracyjnych w związku z przeprowadzeniem prac dotyczących przedmiotowej inwestycji. W związku z tym, że przedmiotowa rozbudowa miejskiego systemu monitoringu odbywać się będzie na 3 osiedlach na terenie Bydgoszczy i inwestor zamierza rozliczyć koszty osobno dla każdego z tych osiedli oraz wyodrębnić koszty wspólne, np. dokumentacji projektowej. Wykonawca do dokumentacji wykonawczej załączy przedmiar robót dla niniejszego zadania inwestycyjnego połączony z kosztorysem, który pozwoli na dokonanie rozliczenia kosztów z podziałem na każde z 3 osiedli. Wykonawca do oferty cenowej załączy harmonogram robót, określający plan postępu realizacji zadania i po każdym miesiącu trwania umowy będzie informował Zamawiającego w formie pisemnej o stopniu wykonania planu w odniesieniu do ww. harmonogramu. W celu zapewnienia łączności do transmisji danych pomiędzy ww. punktami kamerowymi a systemem zarządzającym i archiwizującym w miejskim systemie monitoringu, Wykonawca zaprojektuje i wybuduje sieć światłowodową. Szczegółowe wytyczne w zakresie budowy poszczególnych odcinków sieci określa załącznik nr 2. Niedopuszczalne w przedmiotowym zadaniu jest wykorzystanie łączności bezprzewodowej. W zakresie projektowania i budowy poszczególnych odcinków sieci światłowodowych Wykonawca będzie stosował się do wytycznych przedstawiciela Wydziału Informatyki Urzędu Miasta Bydgoszczy, zarządzającego Miejską Siecią Teleinformatyczną, która będzie pośredniczyć w transmisji sygnału po wykonaniu odpowiednich połączeń. Do budowy infrastruktury teleinformatycznej Wykonawca wykorzysta urządzenia określone przez Zamawiającego w załączniku nr 2. Do dostarczanych licencji systemu zarządzającego Wykonawca zapewni na okres 36 miesięcy bezpłatne aktualizacje wersji oprogramowania. W sytuacji, gdy producent oprogramowania wyda jego nowsze wersje Wykonawca na żądanie Zamawiającego będzie dokonywał aktualizacji oprogramowania w rozbudowanej w ramach niniejszego zadania części systemu (upgrade do nowszej wersji oprogramowania). Zamawiający nie dopuszcza zastosowania innego systemu zarządzającego niż zastany w rozbudowywanym systemie lub jego nowszej wersji.

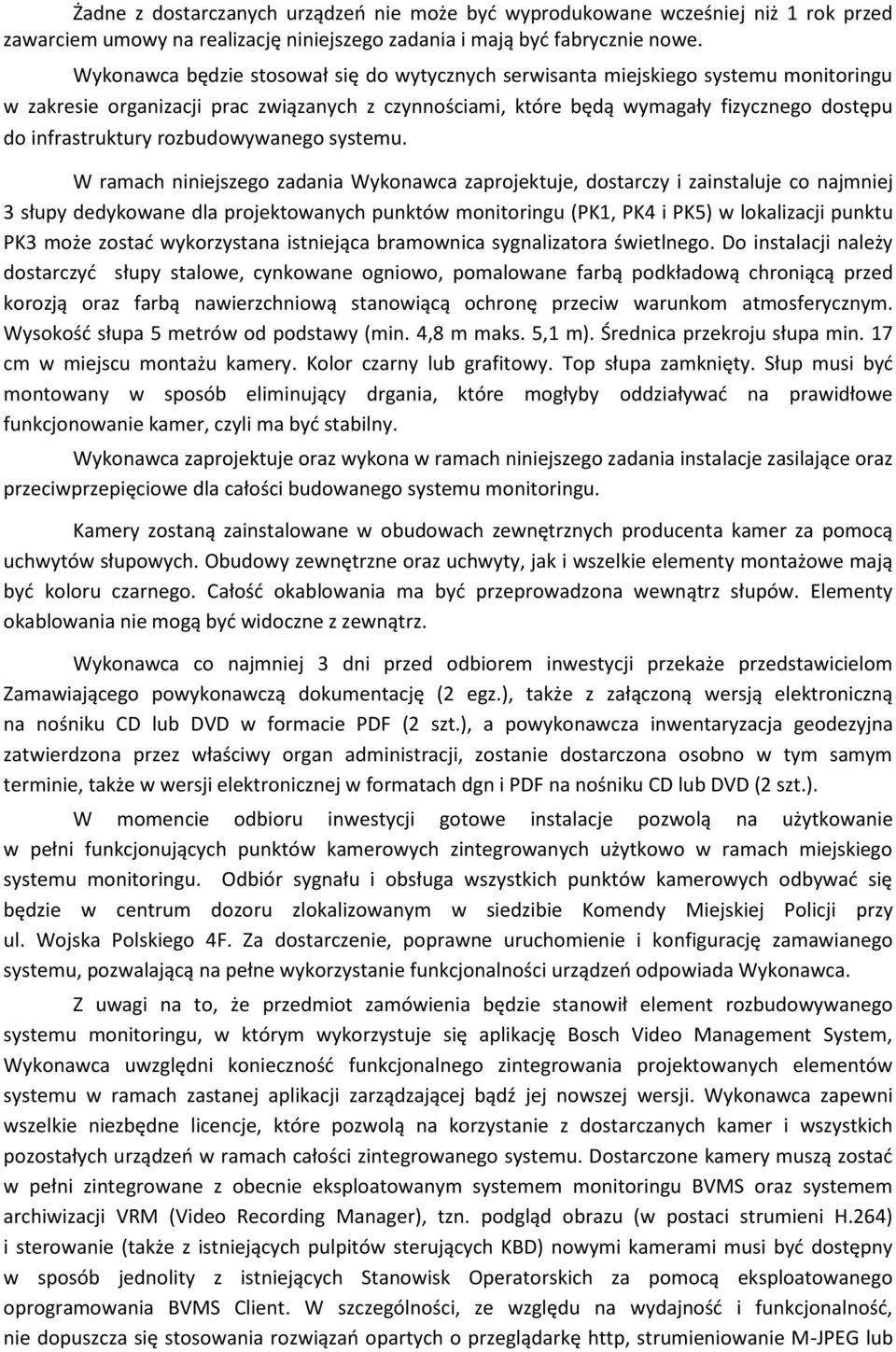

2 Żadne z dostarczanych urządzeń nie może być wyprodukowane wcześniej niż 1 rok przed zawarciem umowy na realizację niniejszego zadania i mają być fabrycznie nowe. Wykonawca będzie stosował się do wytycznych serwisanta miejskiego systemu monitoringu w zakresie organizacji prac związanych z czynnościami, które będą wymagały fizycznego dostępu do infrastruktury rozbudowywanego systemu. W ramach niniejszego zadania Wykonawca zaprojektuje, dostarczy i zainstaluje co najmniej 3 słupy dedykowane dla projektowanych punktów monitoringu (PK1, PK4 i PK5) w lokalizacji punktu PK3 może zostać wykorzystana istniejąca bramownica sygnalizatora świetlnego. Do instalacji należy dostarczyć słupy stalowe, cynkowane ogniowo, pomalowane farbą podkładową chroniącą przed korozją oraz farbą nawierzchniową stanowiącą ochronę przeciw warunkom atmosferycznym. Wysokość słupa 5 metrów od podstawy (min. 4,8 m maks. 5,1 m). Średnica przekroju słupa min. 17 cm w miejscu montażu kamery. Kolor czarny lub grafitowy. Top słupa zamknięty. Słup musi być montowany w sposób eliminujący drgania, które mogłyby oddziaływać na prawidłowe funkcjonowanie kamer, czyli ma być stabilny. Wykonawca zaprojektuje oraz wykona w ramach niniejszego zadania instalacje zasilające oraz przeciwprzepięciowe dla całości budowanego systemu monitoringu. Kamery zostaną zainstalowane w obudowach zewnętrznych producenta kamer za pomocą uchwytów słupowych. Obudowy zewnętrzne oraz uchwyty, jak i wszelkie elementy montażowe mają być koloru czarnego. Całość okablowania ma być przeprowadzona wewnątrz słupów. Elementy okablowania nie mogą być widoczne z zewnątrz. Wykonawca co najmniej 3 dni przed odbiorem inwestycji przekaże przedstawicielom Zamawiającego powykonawczą dokumentację (2 egz.), także z załączoną wersją elektroniczną na nośniku CD lub DVD w formacie PDF (2 szt.), a powykonawcza inwentaryzacja geodezyjna zatwierdzona przez właściwy organ administracji, zostanie dostarczona osobno w tym samym terminie, także w wersji elektronicznej w formatach dgn i PDF na nośniku CD lub DVD (2 szt.). W momencie odbioru inwestycji gotowe instalacje pozwolą na użytkowanie w pełni funkcjonujących punktów kamerowych zintegrowanych użytkowo w ramach miejskiego systemu monitoringu. Odbiór sygnału i obsługa wszystkich punktów kamerowych odbywać się będzie w centrum dozoru zlokalizowanym w siedzibie Komendy Miejskiej Policji przy ul. Wojska Polskiego 4F. Za dostarczenie, poprawne uruchomienie i konfigurację zamawianego systemu, pozwalającą na pełne wykorzystanie funkcjonalności urządzeń odpowiada Wykonawca. Z uwagi na to, że przedmiot zamówienia będzie stanowił element rozbudowywanego systemu monitoringu, w którym wykorzystuje się aplikację Bosch Video Management System, Wykonawca uwzględni konieczność funkcjonalnego zintegrowania projektowanych elementów systemu w ramach zastanej aplikacji zarządzającej bądź jej nowszej wersji. Wykonawca zapewni wszelkie niezbędne licencje, które pozwolą na korzystanie z dostarczanych kamer i wszystkich pozostałych urządzeń w ramach całości zintegrowanego systemu. Dostarczone kamery muszą zostać w pełni zintegrowane z obecnie eksploatowanym systemem monitoringu BVMS oraz systemem archiwizacji VRM (Video Recording Manager), tzn. podgląd obrazu (w postaci strumieni H.264) i sterowanie (także z istniejących pulpitów sterujących KBD) nowymi kamerami musi być dostępny w sposób jednolity z istniejących Stanowisk Operatorskich za pomocą eksploatowanego oprogramowania BVMS Client. W szczególności, ze względu na wydajność i funkcjonalność, nie dopuszcza się stosowania rozwiązań opartych o przeglądarkę http, strumieniowanie M-JPEG lub

3 MPEG-4 oraz stosowania dodatkowych serwerów pośredniczących. Nowe kamery muszą w sposób jednolity z już istniejącymi kamerami i koderami korzystać z istniejącego systemu zapisu VRM. Do celów archiwizacyjnych projektant uwzględni zastane zasoby macierzy. Zapis w sposób funkcjonalnie jednolity ma rozbudowywać wykorzystywany obecnie system VRM. Zamawiający oczekuje, że w okresie trwania gwarancji Wykonawca będzie aktualizował bezpłatnie oprogramowanie (na żądanie Zamawiającego) w przypadkach, gdy producent oprogramowania wyda jego nowsze wersje. Dotyczy to elementów dostarczanych w ramach niniejszego zadania. Wykonawca dokonując rozbudowy zastanego systemu odpowiada za wszelkie skutki swoich prac dla funkcjonowania całości systemu i zobowiązuje się do bezzwłocznej likwidacji wszelkich awarii wywołanych w konsekwencji swoich działań. Na wypadek spowodowania przerwy w funkcjonowaniu rozbudowywanego systemu Zamawiający określi w umowie wysokość kar umownych na poziomie 2% wynagrodzenia za realizację całego przedmiotu umowy za każdą dobę od momentu wyłączenia archiwizowania bądź prawidłowego odbioru i funkcjonowania któregokolwiek stanowiska operatorskiego czy punktu kamerowego w systemie spowodowanych w wyniku działań Wykonawcy. W przypadku spowodowania przez Wykonawcę awarii powodującej przerwę w funkcjonowaniu rozbudowywanego miejskiego systemu monitoringu, trwającą ponad 24 godziny, Zamawiający zastrzega sobie prawo wezwania Wykonawcy do zaprzestania prowadzenia robót i usunięcia awarii na koszt Wykonawcy. Zamawiający nie posiada informacji nt. objęcia obiektów, w których planowana jest budowa infrastruktury monitoringu, jakimikolwiek formami ochrony konserwatora zabytków. Dokumentacja wykonawcza ww. zadania inwestycyjnego powinna zostać uzgodniona z Wydziałem Gospodarki Komunalnej i Ochrony Środowiska Urzędu Miasta Bydgoszczy. Z uwagi na to, że centrum dozoru zlokalizowane jest w obiekcie Komendy Miejskiej Policji, Wykonawca zobowiązany jest zgłosić dane swoich pracowników i przekazać informacje o terminach realizacji prac Komendantowi Miejskiemu Policji z co najmniej tygodniowym wyprzedzeniem. Zamawiający nie wymaga dodatkowych zabezpieczeń poza standardowymi pokrywami studni, pokrywy mają zapewnić bezpieczną eksploatację i umożliwić dostęp do studni bez specjalnych kluczy, kiedy będzie zachodziła konieczność realizacji napraw bądź prac konserwacyjnych. Zarząd Dróg Miejskich i Komunikacji Publicznej wyda warunki realizacji prac w pasie drogowym oraz odtworzenia nawierzchni dróg miejskich a także poda Wykonawcy stawki opłat za zajęcie fragmentów pasa drogowego aktualne na czas planowanych robót, wielkość opłat za zajęcie pasa drogowego będzie uzależniona od wielkości powierzchni drogi, która będzie zajęta oraz długości czasu, w którym Wykonawca będzie zajmował fragment pasa drogowego. Zamawiający nie rozstrzyga wyboru źródła zasilania dla poszczególnych elementów budowanego systemu lecz pozostawia to projektantowi, który ma prowadzić uzgodnienia z administratorami poszczególnych obiektów również w tym zakresie. W celu potwierdzenia realizacji wytycznych w zakresie projektowania sieci światłowodowej, zanim projekt budowlany zostanie przedłożony do właściwego organu administracji budowlanej musi uzyskać pisemne zatwierdzenie z Wydziału Informatyki Urzędu Miasta Bydgoszczy, zarządzającego Miejską Siecią Teleinformatyczną, której infrastruktura będzie pośredniczyć w transmisji sygnału z budowanych punktów kamerowych do systemu zarządzającego i archiwizującego monitoringu

4 miejskiego. W przypadku wykorzystania infrastruktury Zarządu Dróg Miejskich i Komunikacji Publicznej należy Wykonawca uzyskać również uzgodnienie z tą instytucją. Orientacja kamer względem kierunków geograficznych zostanie uszczegółowiona przez przedstawiciela Zamawiającego na etapie projektowania. Montaż kamer na wysokości między 4,3 a 4,5 metra od poziomu gruntu. W przypadku instalacji skrzynek instalacyjnych na słupach, należy je montować powyżej kamery. Ochrona gwarancyjna na kamery i pozostałe elementy instalacji: minimum 36 miesięcy od dnia odbioru. W pobliżu punktu kamerowego PK2 należy umieścić studnię min. SKR1 i doprowadzić kanalizację teletechniczną do samego słupa, na którym jest umieszczona kamera. Załączniki: 1. Lokalizacja zamawianych punktów kamerowych oraz latarni oświetleniowych, 2. Wymagania odnośnie wybudowania przyłączy światłowodowych punktów monitoringu do Miejskiej Sieci Teleinformatycznej. 3. Minimalne wymagania dla kamer i pozostałych urządzeń.

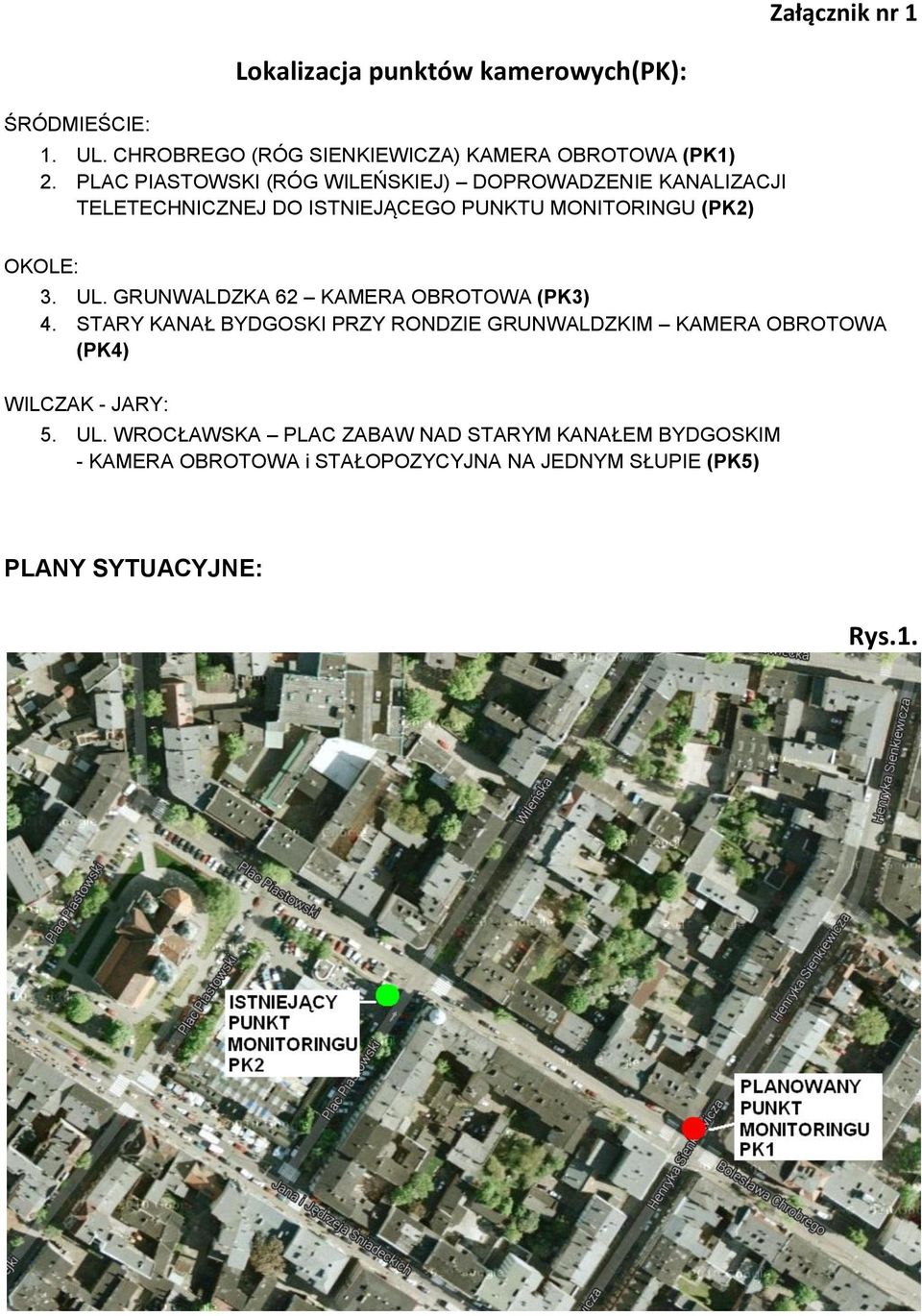

5 Załącznik nr 1 ŚRÓDMIEŚCIE: Lokalizacja punktów kamerowych(pk): 1. UL. CHROBREGO (RÓG SIENKIEWICZA) KAMERA OBROTOWA (PK1) 2. PLAC PIASTOWSKI (RÓG WILEŃSKIEJ) DOPROWADZENIE KANALIZACJI TELETECHNICZNEJ DO ISTNIEJĄCEGO PUNKTU MONITORINGU (PK2) OKOLE: 3. UL. GRUNWALDZKA 62 KAMERA OBROTOWA (PK3) 4. STARY KANAŁ BYDGOSKI PRZY RONDZIE GRUNWALDZKIM KAMERA OBROTOWA (PK4) WILCZAK - JARY: 5. UL. WROCŁAWSKA PLAC ZABAW NAD STARYM KANAŁEM BYDGOSKIM - KAMERA OBROTOWA i STAŁOPOZYCYJNA NA JEDNYM SŁUPIE (PK5) PLANY SYTUACYJNE: Rys.1.

6 Rys.2. Rys.3.

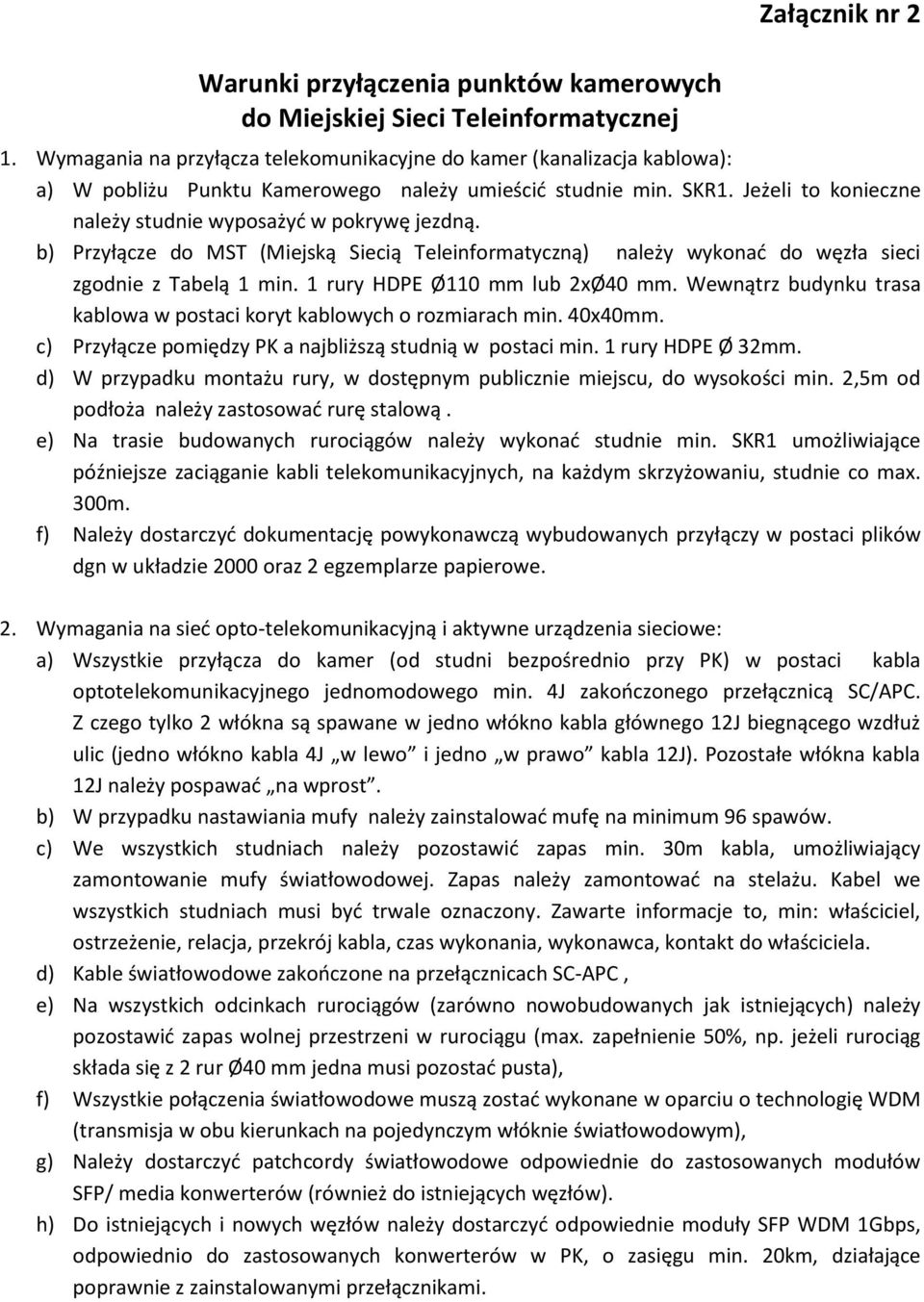

7 Warunki przyłączenia punktów kamerowych do Miejskiej Sieci Teleinformatycznej Załącznik nr 2 1. Wymagania na przyłącza telekomunikacyjne do kamer (kanalizacja kablowa): a) W pobliżu Punktu Kamerowego należy umieścić studnie min. SKR1. Jeżeli to konieczne należy studnie wyposażyć w pokrywę jezdną. b) Przyłącze do MST (Miejską Siecią Teleinformatyczną) należy wykonać do węzła sieci zgodnie z Tabelą 1 min. 1 rury HDPE Ø110 mm lub 2xØ40 mm. Wewnątrz budynku trasa kablowa w postaci koryt kablowych o rozmiarach min. 40x40mm. c) Przyłącze pomiędzy PK a najbliższą studnią w postaci min. 1 rury HDPE Ø 32mm. d) W przypadku montażu rury, w dostępnym publicznie miejscu, do wysokości min. 2,5m od podłoża należy zastosować rurę stalową. e) Na trasie budowanych rurociągów należy wykonać studnie min. SKR1 umożliwiające późniejsze zaciąganie kabli telekomunikacyjnych, na każdym skrzyżowaniu, studnie co max. 300m. f) Należy dostarczyć dokumentację powykonawczą wybudowanych przyłączy w postaci plików dgn w układzie 2000 oraz 2 egzemplarze papierowe. 2. Wymagania na sieć opto-telekomunikacyjną i aktywne urządzenia sieciowe: a) Wszystkie przyłącza do kamer (od studni bezpośrednio przy PK) w postaci kabla optotelekomunikacyjnego jednomodowego min. 4J zakończonego przełącznicą SC/APC. Z czego tylko 2 włókna są spawane w jedno włókno kabla głównego 12J biegnącego wzdłuż ulic (jedno włókno kabla 4J w lewo i jedno w prawo kabla 12J). Pozostałe włókna kabla 12J należy pospawać na wprost. b) W przypadku nastawiania mufy należy zainstalować mufę na minimum 96 spawów. c) We wszystkich studniach należy pozostawić zapas min. 30m kabla, umożliwiający zamontowanie mufy światłowodowej. Zapas należy zamontować na stelażu. Kabel we wszystkich studniach musi być trwale oznaczony. Zawarte informacje to, min: właściciel, ostrzeżenie, relacja, przekrój kabla, czas wykonania, wykonawca, kontakt do właściciela. d) Kable światłowodowe zakończone na przełącznicach SC-APC, e) Na wszystkich odcinkach rurociągów (zarówno nowobudowanych jak istniejących) należy pozostawić zapas wolnej przestrzeni w rurociągu (max. zapełnienie 50%, np. jeżeli rurociąg składa się z 2 rur Ø40 mm jedna musi pozostać pusta), f) Wszystkie połączenia światłowodowe muszą zostać wykonane w oparciu o technologię WDM (transmisja w obu kierunkach na pojedynczym włóknie światłowodowym), g) Należy dostarczyć patchcordy światłowodowe odpowiednie do zastosowanych modułów SFP/ media konwerterów (również do istniejących węzłów). h) Do istniejących i nowych węzłów należy dostarczyć odpowiednie moduły SFP WDM 1Gbps, odpowiednio do zastosowanych konwerterów w PK, o zasięgu min. 20km, działające poprawnie z zainstalowanymi przełącznikami.

8 i) We wszystkich punktach kamerowych (również istniejących) należy zainstalować przełącznik sieciowy z min. 2 portami SFP 1GB, oraz min. 4 portami FastEthernet PoE zgodnymi ze standardem IEEE 802.3af. j) W budynku ZSM1 Należy przełączyć zainstalowane na wierzy urządzenia radiowe do istniejącego węzła sieci w Sali 7A należy dostarczyć niezbędne urządzenia i wykonać wszystkie prace w budynku, k) W pobliżu punktu kamerowego PK2 należy umieścić studnię min. SKR1 i doprowadzić kanalizację teletechniczną do samego słupa, na którym jest umieszczona kamera. Szczegóły przebiegu trasy rurociągów, rozpływu włókien światłowodowych, zastosowanych urządzeń, ich konfiguracji oraz przebiegu prac muszą zostać uzgodnione z Wydziałem Informatyki Urzędu Miasta Bydgoszczy. Tabela 1. PK Lokalizacja Rys. 1 ul. Chrobrego - Sienkiewicza 1 Miejsce przyłączenia rurociągu do MST PK2 - Plac Piastowski orientacyjna długość rurociągu do wybudowania [m] orientacyjna długość kabla [m] 2 Plac Piastowski 1 Studnia Grunwaldzka 62 - Kanałowa 2 4 Grunwaldzka Nakielska 1 3 Studnia ZDMiKP przy grunwaldzkiej przy PK Kanalizacja ZDMiKP Miejsce zakończenie kabla światłowodowego Mufa 7-12 W studni przy PK2 zostawić tylko zapas kabla Mufa Mufa (Wymienić studnię SK1 na SKR1) Węzeł sieci do którego trzeba dołączyć ZS11 węzeł w szkole - Grudziądzka 9-15 Grudziądzka Grunwaldzka Nakielska 2 3 PK Mufa przy PK4 PK4 RAZEM Na kablach światłowodowych są wolne włókna. W punktach kamerowych należy zainstalować przełącznik wyposażony w moduły SFP kompatybilne z modułami w istniejących węzłach. W węzłach sieci zamontowane są przełączniki HP serii Aby przełączyć urządzenia na wieży ZSM1 należy przespawać włókna obecnie biegnące z wieży do węzła Bydman przy ul. Kordeckiego do węzła głównego w sali 7 w budynku Zespołu Szkół Mechanicznych nr 1 przy ul. Świętej Trójcy. (oba kable schodzą się w jednej studni w której jest mufa światłowodowa - trzeba wykonać niezbędne spawy)(konieczne doposażenie przełącznicy światłowodowej w ZSM1) i przeniesienie konwertera z węzła Bydman oraz ew. zmiana konfiguracji urządzeń. Szczegółowy zakres prac zostanie określony na etapie projektowania. Zamawiający informuje, że Zarząd Dróg Miejskich i Kanalizacji Publicznej wydał zgodę na wykorzystanie kanalizacji w obrębie Ronda Grunwaldzkiego.

9 Minimalne wymagania dla urządzeń sieciowych: Przełącznik sieciowy PK ( 4 szt.): Przełącznik zarządzalny, Min. 4 porty RJ45 10/100Mbps z obsługą PoE IEEE802.3af, Min. 2 porty 1000SFP, Nieblokowalna matryca (ang. Wire Speed ), Konfiguracja przez: sieć, konsole, telnet, Web, VLAN 802.1Q (min. 256 VLANów), QoS CoS 802.1p (4 kolejki sprzętowe), IGMP Snooping, Protokół SNMP V1/V2C/V3, Protokół RSTP/STP, Automatyczny wybór MDI/MDI-X, Autonegocjacja prędkości, Montaż na standardowej szynie DIN, Wszystkie porty z zabezpieczeniem ESD do 4000VDC, Możliwość zasilania z redundantnych zasilaczy, Zasilanie napięciem 48VDC, Praca w zakresie temperatury od -40 do 75 C, Obudowa zgodna z IP30, Tabela MAC adresów min Zestaw modułów SFP 1000Mbps ( 4 kpl.): Moduły niezbędne do podłączenia 11Przełączników PK. Para modułów SFP 1000Mbps Gigabit Ethernet pracujących na jednym włóknie światłowodu SM, długości fali 1310 nm i 1550 nm. Możliwość podglądu parametrów technicznych z poziomu urządzenia, w którym Moduł jest zainstalowany. Kompatybilność z Przełącznikami, w których Moduły będą instalowane. Zasięg min. 20km.

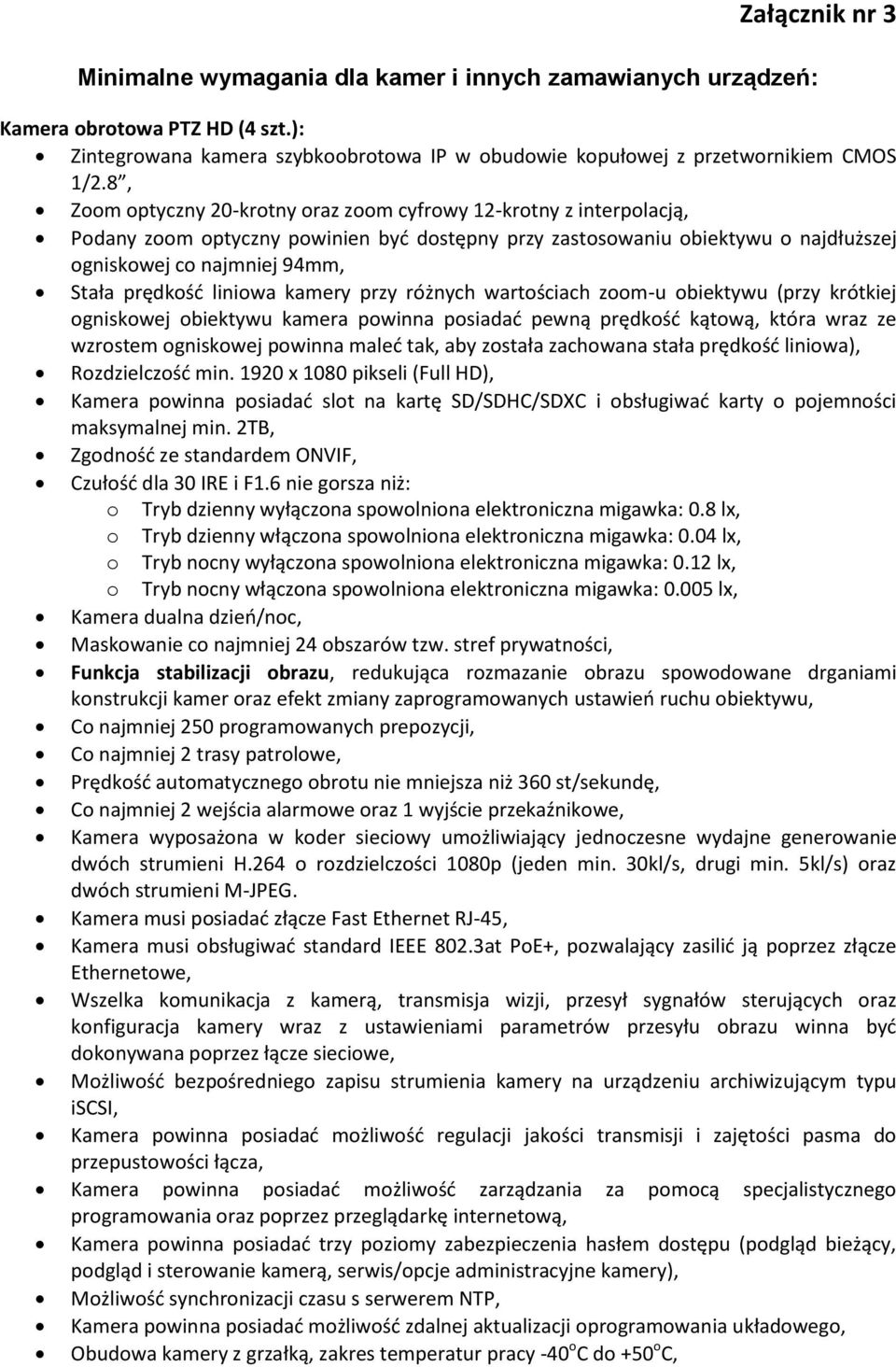

10 Minimalne wymagania dla kamer i innych zamawianych urządzeń: Załącznik nr 3 Kamera obrotowa PTZ HD (4 szt.): Zintegrowana kamera szybkoobrotowa IP w obudowie kopułowej z przetwornikiem CMOS 1/2.8, Zoom optyczny 20-krotny oraz zoom cyfrowy 12-krotny z interpolacją, Podany zoom optyczny powinien być dostępny przy zastosowaniu obiektywu o najdłuższej ogniskowej co najmniej 94mm, Stała prędkość liniowa kamery przy różnych wartościach zoom-u obiektywu (przy krótkiej ogniskowej obiektywu kamera powinna posiadać pewną prędkość kątową, która wraz ze wzrostem ogniskowej powinna maleć tak, aby została zachowana stała prędkość liniowa), Rozdzielczość min x 1080 pikseli (Full HD), Kamera powinna posiadać slot na kartę SD/SDHC/SDXC i obsługiwać karty o pojemności maksymalnej min. 2TB, Zgodność ze standardem ONVIF, Czułość dla 30 IRE i F1.6 nie gorsza niż: o Tryb dzienny wyłączona spowolniona elektroniczna migawka: 0.8 lx, o Tryb dzienny włączona spowolniona elektroniczna migawka: 0.04 lx, o Tryb nocny wyłączona spowolniona elektroniczna migawka: 0.12 lx, o Tryb nocny włączona spowolniona elektroniczna migawka: lx, Kamera dualna dzień/noc, Maskowanie co najmniej 24 obszarów tzw. stref prywatności, Funkcja stabilizacji obrazu, redukująca rozmazanie obrazu spowodowane drganiami konstrukcji kamer oraz efekt zmiany zaprogramowanych ustawień ruchu obiektywu, Co najmniej 250 programowanych prepozycji, Co najmniej 2 trasy patrolowe, Prędkość automatycznego obrotu nie mniejsza niż 360 st/sekundę, Co najmniej 2 wejścia alarmowe oraz 1 wyjście przekaźnikowe, Kamera wyposażona w koder sieciowy umożliwiający jednoczesne wydajne generowanie dwóch strumieni H.264 o rozdzielczości 1080p (jeden min. 30kl/s, drugi min. 5kl/s) oraz dwóch strumieni M-JPEG. Kamera musi posiadać złącze Fast Ethernet RJ-45, Kamera musi obsługiwać standard IEEE 802.3at PoE+, pozwalający zasilić ją poprzez złącze Ethernetowe, Wszelka komunikacja z kamerą, transmisja wizji, przesył sygnałów sterujących oraz konfiguracja kamery wraz z ustawieniami parametrów przesyłu obrazu winna być dokonywana poprzez łącze sieciowe, Możliwość bezpośredniego zapisu strumienia kamery na urządzeniu archiwizującym typu iscsi, Kamera powinna posiadać możliwość regulacji jakości transmisji i zajętości pasma do przepustowości łącza, Kamera powinna posiadać możliwość zarządzania za pomocą specjalistycznego programowania oraz poprzez przeglądarkę internetową, Kamera powinna posiadać trzy poziomy zabezpieczenia hasłem dostępu (podgląd bieżący, podgląd i sterowanie kamerą, serwis/opcje administracyjne kamery), Możliwość synchronizacji czasu s serwerem NTP, Kamera powinna posiadać możliwość zdalnej aktualizacji oprogramowania układowego, Obudowa kamery z grzałką, zakres temperatur pracy -40 o C do +50 o C,

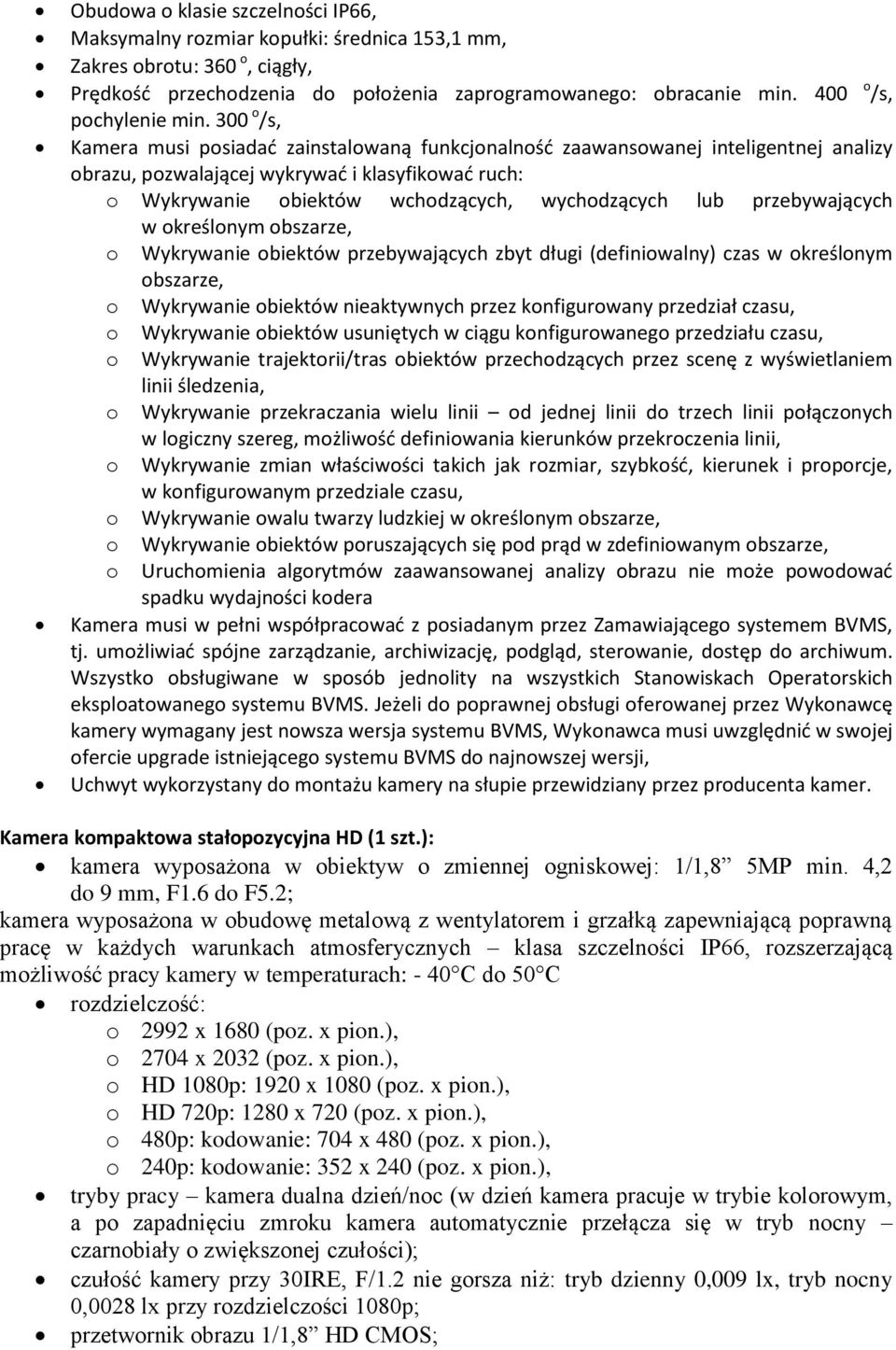

11 Obudowa o klasie szczelności IP66, Maksymalny rozmiar kopułki: średnica 153,1 mm, Zakres obrotu: 360 o, ciągły, Prędkość przechodzenia do położenia zaprogramowanego: obracanie min. 400 o /s, pochylenie min. 300 o /s, Kamera musi posiadać zainstalowaną funkcjonalność zaawansowanej inteligentnej analizy obrazu, pozwalającej wykrywać i klasyfikować ruch: o Wykrywanie obiektów wchodzących, wychodzących lub przebywających w określonym obszarze, o Wykrywanie obiektów przebywających zbyt długi (definiowalny) czas w określonym obszarze, o Wykrywanie obiektów nieaktywnych przez konfigurowany przedział czasu, o Wykrywanie obiektów usuniętych w ciągu konfigurowanego przedziału czasu, o Wykrywanie trajektorii/tras obiektów przechodzących przez scenę z wyświetlaniem linii śledzenia, o Wykrywanie przekraczania wielu linii od jednej linii do trzech linii połączonych w logiczny szereg, możliwość definiowania kierunków przekroczenia linii, o Wykrywanie zmian właściwości takich jak rozmiar, szybkość, kierunek i proporcje, w konfigurowanym przedziale czasu, o Wykrywanie owalu twarzy ludzkiej w określonym obszarze, o Wykrywanie obiektów poruszających się pod prąd w zdefiniowanym obszarze, o Uruchomienia algorytmów zaawansowanej analizy obrazu nie może powodować spadku wydajności kodera Kamera musi w pełni współpracować z posiadanym przez Zamawiającego systemem BVMS, tj. umożliwiać spójne zarządzanie, archiwizację, podgląd, sterowanie, dostęp do archiwum. Wszystko obsługiwane w sposób jednolity na wszystkich Stanowiskach Operatorskich eksploatowanego systemu BVMS. Jeżeli do poprawnej obsługi oferowanej przez Wykonawcę kamery wymagany jest nowsza wersja systemu BVMS, Wykonawca musi uwzględnić w swojej ofercie upgrade istniejącego systemu BVMS do najnowszej wersji, Uchwyt wykorzystany do montażu kamery na słupie przewidziany przez producenta kamer. Kamera kompaktowa stałopozycyjna HD (1 szt.): kamera wyposażona w obiektyw o zmiennej ogniskowej: 1/1,8 5MP min. 4,2 do 9 mm, F1.6 do F5.2; kamera wyposażona w obudowę metalową z wentylatorem i grzałką zapewniającą poprawną pracę w każdych warunkach atmosferycznych klasa szczelności IP66, rozszerzającą możliwość pracy kamery w temperaturach: - 40 C do 50 C rozdzielczość: o 2992 x 1680 (poz. x pion.), o 2704 x 2032 (poz. x pion.), o HD 1080p: 1920 x 1080 (poz. x pion.), o HD 720p: 1280 x 720 (poz. x pion.), o 480p: kodowanie: 704 x 480 (poz. x pion.), o 240p: kodowanie: 352 x 240 (poz. x pion.), tryby pracy kamera dualna dzień/noc (w dzień kamera pracuje w trybie kolorowym, a po zapadnięciu zmroku kamera automatycznie przełącza się w tryb nocny czarnobiały o zwiększonej czułości); czułość kamery przy 30IRE, F/1.2 nie gorsza niż: tryb dzienny 0,009 lx, tryb nocny 0,0028 lx przy rozdzielczości 1080p; przetwornik obrazu 1/1,8 HD CMOS;

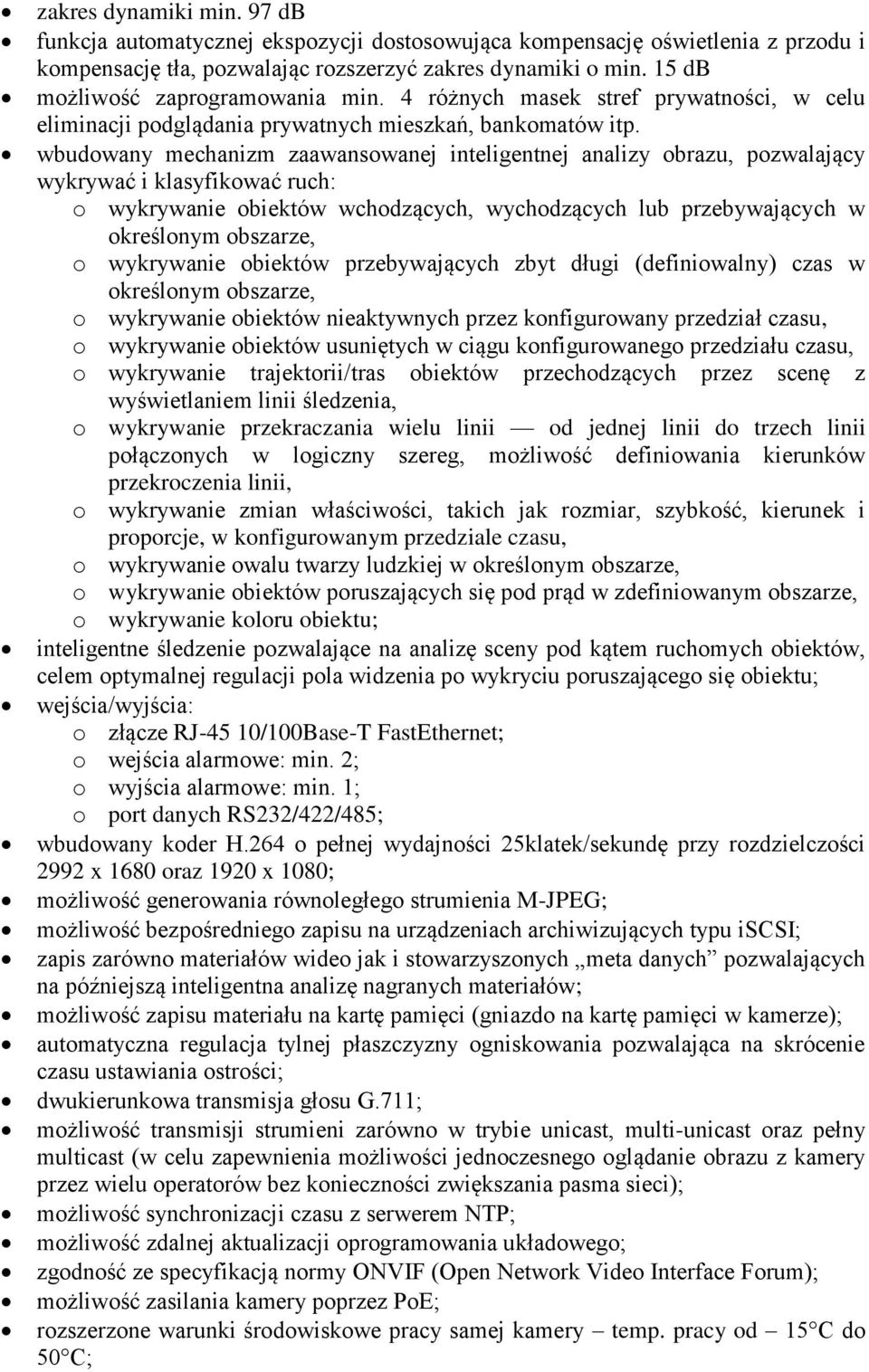

12 zakres dynamiki min. 97 db funkcja automatycznej ekspozycji dostosowująca kompensację oświetlenia z przodu i kompensację tła, pozwalając rozszerzyć zakres dynamiki o min. 15 db możliwość zaprogramowania min. 4 różnych masek stref prywatności, w celu eliminacji podglądania prywatnych mieszkań, bankomatów itp. wbudowany mechanizm zaawansowanej inteligentnej analizy obrazu, pozwalający wykrywać i klasyfikować ruch: o wykrywanie obiektów wchodzących, wychodzących lub przebywających w określonym obszarze, o wykrywanie obiektów przebywających zbyt długi (definiowalny) czas w określonym obszarze, o wykrywanie obiektów nieaktywnych przez konfigurowany przedział czasu, o wykrywanie obiektów usuniętych w ciągu konfigurowanego przedziału czasu, o wykrywanie trajektorii/tras obiektów przechodzących przez scenę z wyświetlaniem linii śledzenia, o wykrywanie przekraczania wielu linii od jednej linii do trzech linii połączonych w logiczny szereg, możliwość definiowania kierunków przekroczenia linii, o wykrywanie zmian właściwości, takich jak rozmiar, szybkość, kierunek i proporcje, w konfigurowanym przedziale czasu, o wykrywanie owalu twarzy ludzkiej w określonym obszarze, o wykrywanie obiektów poruszających się pod prąd w zdefiniowanym obszarze, o wykrywanie koloru obiektu; inteligentne śledzenie pozwalające na analizę sceny pod kątem ruchomych obiektów, celem optymalnej regulacji pola widzenia po wykryciu poruszającego się obiektu; wejścia/wyjścia: o złącze RJ-45 10/100Base-T FastEthernet; o wejścia alarmowe: min. 2; o wyjścia alarmowe: min. 1; o port danych RS232/422/485; wbudowany koder H.264 o pełnej wydajności 25klatek/sekundę przy rozdzielczości 2992 x 1680 oraz 1920 x 1080; możliwość generowania równoległego strumienia M-JPEG; możliwość bezpośredniego zapisu na urządzeniach archiwizujących typu iscsi; zapis zarówno materiałów wideo jak i stowarzyszonych meta danych pozwalających na późniejszą inteligentna analizę nagranych materiałów; możliwość zapisu materiału na kartę pamięci (gniazdo na kartę pamięci w kamerze); automatyczna regulacja tylnej płaszczyzny ogniskowania pozwalająca na skrócenie czasu ustawiania ostrości; dwukierunkowa transmisja głosu G.711; możliwość transmisji strumieni zarówno w trybie unicast, multi-unicast oraz pełny multicast (w celu zapewnienia możliwości jednoczesnego oglądanie obrazu z kamery przez wielu operatorów bez konieczności zwiększania pasma sieci); możliwość synchronizacji czasu z serwerem NTP; możliwość zdalnej aktualizacji oprogramowania układowego; zgodność ze specyfikacją normy ONVIF (Open Network Video Interface Forum); możliwość zasilania kamery poprzez PoE; rozszerzone warunki środowiskowe pracy samej kamery temp. pracy od 15 C do 50 C;
