Szafy sieciowe stojące

Transkrypt

1 100

2 Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi bez wentylacji Zmontowane, bez wentylacji/z wentylacją Zmontowane, drzwi/ściana tylna bez wentylacji Zmontowane, drzwi bez wentylacji, dzielone Szafy sieciowe TS Szafy sieciowe TE 7000 Zamontowane wstępnie Szerokość Szerokość Ramy rozdzielcze TE 7000 open Data Rack

3 Szafy sieciowe TS 8 5 Rozbudowa systemu strona 537 Power System Modul strona 383 Monitoring strona 767 Klimatyzacja strona 389 Szafa: blacha stalowa Drzwi przeszklone: jednoszybowe szkło bezpieczne, 3 Stelaż szafy: gruntowany zanurzeniowo Drzwi i dach: gruntowane przez zanurzenie, lakierowane proszkowo Płyty podłogi, system chassis i szyny profilowe: ocynkowane Zakres dostawy zależnie od produktu, patrz tabela Rysunki szczegółowe: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. T B H1 H2 Zmontowane, drzwi bez wentylacji U Szerokość (B) Wysokość (H1 + H2) Głębokość (T) Odstęp między poziomami / wstępnie zmontowany Aluminowe drzwi przeszklone przednie 180, z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E 1 szt. Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E. 1 szt. Poziom zamocowań 482,6 (19 ) z przodu i z tyłu, sklepione szyny profilowe na wspornikach narożnych przykręcone ok. 150 za przednią krawędzią ramy, z regulacją głębokości Poziom zamocowań 482,6 (19 ) z przodu i z tyłu, sklepiona szyna profilowa przykręcona na szynie systemowej TS chassis jako wspornik wgłębny Płyta podłogi zamontowana z przodu jako zaślepka 1 szt. Płyta podłogi, jednoczęściowa, wentylowana, z wprowadzeniem kabli 1 szt. Płyta dachowa do wprowadzenia kabli, dwuczęściowa 1 szt. Wraz ze ścianami bocznymi 2 szt. 1 szt Zakres dostawy Zestaw łączenia szeregowego TS zest. Cokół wentylowany, wysokość szt. Zmontowane uziemienie wszystkich części płaskich 1 zest. Nóżki poziomujące (z adapterem cokołu) 4 szt. Sworznie dystansujące do podnoszenia dachu 4 szt. Szyny wsporcze do kabli do płaszczyzny wewnętrznej ramy 4 szt. Uchwyt do prowadzenia kabli, tworzywo sztuczne 10 szt. Nakrętki klatkowe M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym M6 50 szt. Akcesoria Ściana boczna, zamykana, patrz strona szt Objęte zakresem dostawy. 102 Rittal Katalog 33 / Szafy sterownicze

4 Zmontowane, drzwi bez wentylacji Zmontowane, drzwi wentylowane Szafy sieciowe TS 8 U Szerokość (B) Wysokość (H1 + H2) Głębokość (T) Odstęp między poziomami / wstępnie zmontowany Aluminowe drzwi przeszklone przednie 180, z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E. Poziom zamocowań 482,6 (19 ) z przodu i z tyłu, sklepione szyny profilowe na wspornikach narożnych przykręcone ok. 150 za przednią krawędzią ramy, z regulacją głębokości 1 szt. 1 szt. Płyta podłogi zamontowana z przodu jako zaślepka 1 szt. Płyta dachowa do wprowadzenia kabli, dwuczęściowa 1 szt. Wraz ze ścianami bocznymi 2 szt. 1 szt Zakres dostawy Zestaw łączenia szeregowego TS zest. Cokół wentylowany, wysokość szt. Zmontowane uziemienie wszystkich części płaskich 1 zest. Nóżki poziomujące (z adapterem cokołu) 4 szt. Sworznie dystansujące do podnoszenia dachu 4 szt. Szyny wsporcze do kabli do płaszczyzny wewnętrznej ramy 4 szt. Uchwyt do prowadzenia kabli, tworzywo sztuczne 10 szt. Nakrętki klatkowe M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym M6 50 szt. Dodatkowo dołączone: Lampa kompaktowa (8 W), zestaw mocujący (magnetyczny), listwa zasilania 19, 7-gniazdowa (z zestykiem uziemieniowym), przełącznik pozycyjny drzwi, puszka rozgałęźna kabli z wyposażeniem przyłączeniowym, półka pod urządzenie 19 (500 ) wraz z akcesoriami mocującymi Akcesoria Ściana boczna, zamykana, patrz strona szt Objęte zakresem dostawy. U Szerokość (B) Wysokość (H1 + H2) Głębokość (T) Odstęp między poziomami / wstępnie zmontowany Drzwi przeszklone z blachy stalowej przednie, 180, z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi z blachy stalowej wentylowane tylne, 180, z uchwytem obrotowym i zamkiem bębenkowym 3524 E Płaszczyzna mocowania 482,6 (19 ) z przodu i z tyłu, szyny profilowe w kształcie litery L zamocowane na 2 lub 3 wspornikach, z regulacją głębokości 1 szt. 1 szt. Płyta podłogi, jednoczęściowa, wentylowana, z wprowadzeniem kabli 1 szt. Płyta dachowa do wprowadzenia kabli 1 szt. Wraz ze ścianami bocznymi 2 szt. 1 szt ) Zakres dostawy Zestaw łączenia szeregowego TS zest. Cokół wentylowany, wysokość szt. Zmontowane uziemienie wszystkich części płaskich 1 zest. Nóżki poziomujące (z adapterem cokołu) 4 szt. Sworznie dystansujące do podnoszenia dachu 4 szt. Szyny wsporcze do kabli do płaszczyzny wewnętrznej ramy 4 szt. Uchwyt do prowadzenia kabli, tworzywo sztuczne 10 szt. Nakrętki klatkowe M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym M6 50 szt. Akcesoria Ściana boczna, zamykana, patrz strona szt Objęte zakresem dostawy. 1) Czas dostawy na zapytanie. Rittal Katalog 33 / Szafy sterownicze 103

5 Szafy sieciowe TS 8 Zmontowane, drzwi/ściana tylna bez wentylacji U Szerokość (B) Wysokość (H1 + H2 + H3) Głębokość (T) Odstęp między poziomami / wstępnie zmontowany 498 Aluminowe drzwi przeszklone przednie 180, z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E. Zmontowane, drzwi bez wentylacji, dzielone 1 szt. 1 szt. Ściana tylna z blachy stalowej 1 szt. Płaszczyzna mocowania 482,6 (19 ) z przodu i z tyłu, szyny profilowe w kształcie litery L na wspornikach, z regulacją głębokości Duża rama wychylna, z boczną zaślepką do montażu komponentów 482,6 (19 ) przy wykorzystaniu całej wysokości szafy (130, 150 kg, obciążalność statyczna). Płyta podłogi, jednoczęściowa, wentylowana, z wprowadzeniem kabli 1 szt. Płyta podłogi zamontowana z przodu jako zaślepka 1 szt. Płyta dachowa z wycięciem do zainstalowania wentylatora oraz z kominkiem wentylacyjnym na bolcu dystansowym 1 szt. Wraz ze ścianami bocznymi 2 szt. 1 szt Zakres dostawy Zestaw łączenia szeregowego TS zest. Cokół wentylowany, wysokość szt. Zmontowane uziemienie wszystkich części płaskich 1 zest. Nóżki poziomujące (z adapterem cokołu) 4 szt. Sworznie dystansujące do podnoszenia dachu 4 szt. Szyny wsporcze do kabli do płaszczyzny wewnętrznej ramy 4 szt. Uchwyt do prowadzenia kabli, tworzywo sztuczne 10 szt. Nakrętki klatkowe M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym M6 50 szt. Akcesoria Ściana boczna, zamykana, patrz strona szt Objęte zakresem dostawy. U 42 Szerokość (B) 800 Wysokość (H1 + H2) Głębokość (T) 800 Odstęp między poziomami / wstępnie zmontowany 498 Drzwi przeszklone z blachy stalowej przednie, dzielone pionowo, szt. Drzwi z blachy stalowej tylne, dzielone pionowo, szt. Poziom zamocowań 482,6 (19 ) z przodu i z tyłu, sklepione szyny profilowe na wspornikach narożnych przykręcone ok. 150 za przednią krawędzią ramy, z regulacją głębokości Płyta podłogi zamontowana z przodu jako zaślepka 1 szt. Płyta dachowa z wycięciem do zainstalowania wentylatora oraz z kominkiem wentylacyjnym na bolcu dystansowym 1 szt. Wraz ze ścianami bocznymi 2 szt. 1 szt Zakres dostawy Zestaw łączenia szeregowego TS zest. Cokół wentylowany, wysokość szt. Zmontowane uziemienie wszystkich części płaskich 1 zest. Nóżki poziomujące (z adapterem cokołu) 4 szt. Sworznie dystansujące do podnoszenia dachu 4 szt. Szyny wsporcze do kabli do płaszczyzny wewnętrznej ramy 4 szt. Uchwyt do prowadzenia kabli, tworzywo sztuczne 10 szt. Nakrętki klatkowe M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym M6 50 szt. Akcesoria Ściana boczna, zamykana, patrz strona szt Objęte zakresem dostawy. 104 Rittal Katalog 33 / Szafy sterownicze

6 %3&23'5 (8 ) * +,- './013451* )/ *3 '4338&3 ) * +,- 3'524/519451* 5!6 789: $;! A6 B "C "6 #!<6#D> E#; $#F!"=6B <A =G"B#D!"> " H6 "C "D# H! =$$!"!> I34/23JK LB! #! A#! %3./' (8'43&5K M5# # A6$ $D5$> V#6"D Y=B> Z/.34[ +, \] ^9 "> ``[aa` N&3O3K PQB =6 ""!!"R! 6!!H 789: S=6 "6 7TU $; $!F!" A #D 6! $ "$$ =6C "C> PV;#W L#6!# =!#6H# SA #TU!"!# #U $"5!"# #;#F =6#! "##> E##"B# =!#6HX # S6!A #T $"5!"# #;#F =6#! "##> V B;$ =!$ =6C "C!"! $;# F B D# =!#6H> (8 +, bc6"#!#"# R6# bd$#b!bg B5 <#B!5 6 ef g bh# #$# =!#6H5 BB!5> I34/23JK hh "!U =B6! =6"B! i3'3 81*/845K jc e9eg?\ 7!# G cexge 9 e %3./' (8'43&5K e A # = f $B <#B!# 6 ef g> N&3O3K # G<BA 7e99 $$ DB!6 #U =6 "6 ^9> k.1'8/23k hb!#!<6 l ^8ef>79U =6 "6 ^9> V"BAF $$ l "C ng<baf ^9 $$ 6 \] 99 Z/.34[ mi p_qr[`_s p_qr[a`s 7e99 99 p_qr[aqs 7e p_qr[aq_ 7e p_qr[aq` 7e99 o p_as[aq` 7f99 99 p_qr[ars at 7f p_qr[ar_ p_qr[ass p_qr[as_ p_qr[a_s p_qr[a p_qr[a_`at e p_qr[q`s e p_qr[q`_ e p_qr[q`` e999 o p_as[q``at ee99 99 p_qr[qqs ee p_qr[qq_ ee p_qr[qq` 7T Q#6$ "! =#>! ""#$

7 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi bez wentylacji Katalog 33, strona 102 DK Widok z przodu Widok z boku Widok od tyłu B i.l ) 100 H1 600 H2 256 Widok z góry Widok z góry bez szyn profilowych 482,6 (19 ) Ø ) Mocowanie podłogowe/cokołowe 465 i.l ) i.l. = w świetle Wymiar szerokości Wymiar wysokości U B H1 H Rittal Katalog 33 / Szafy sterownicze 39

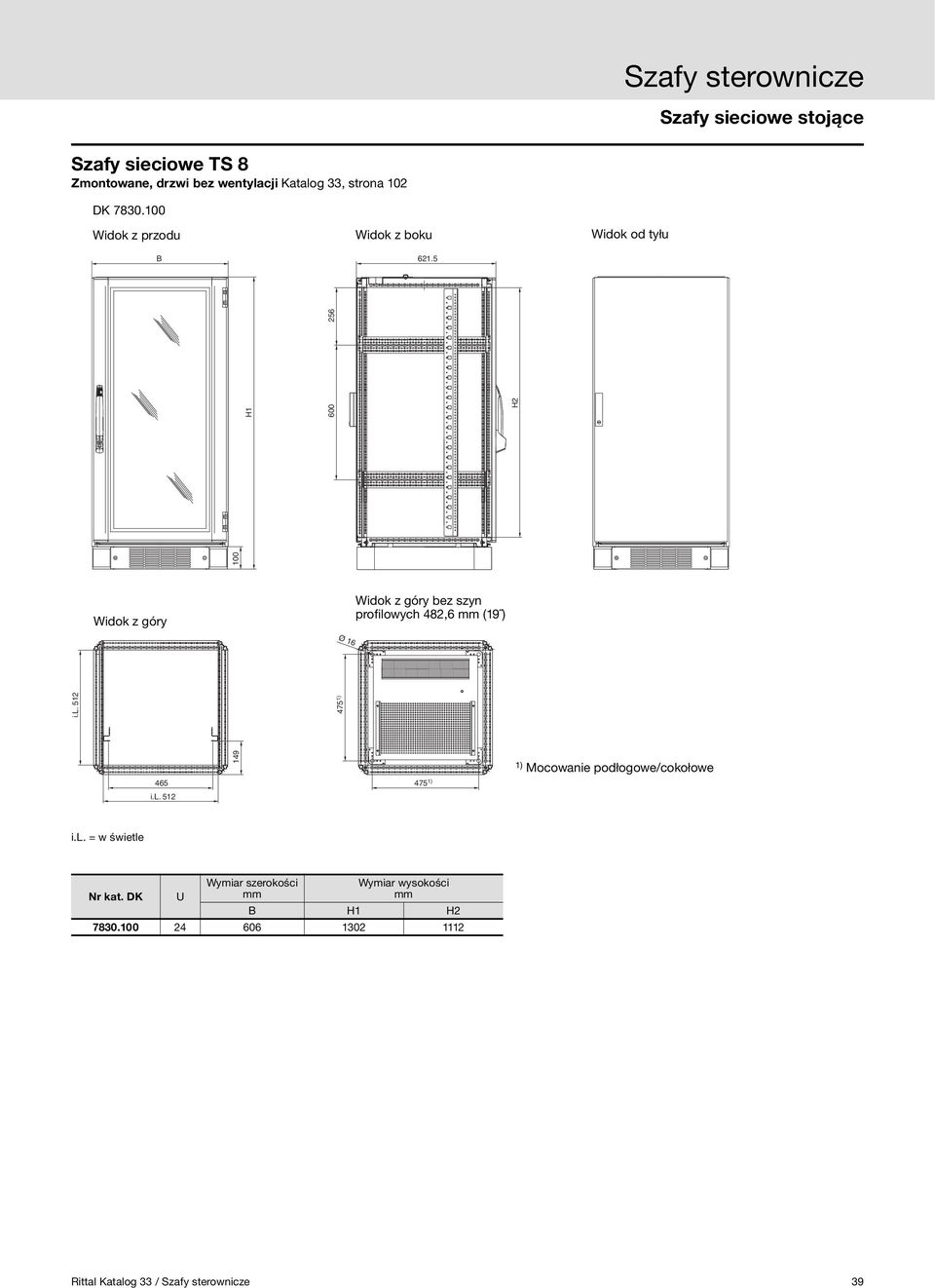

8 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi bez wentylacji Katalog 33, strona 102, 103 Widok z przodu Widok z boku Widok od tyłu B H1 i.l. H2 400 Widok z góry Widok z góry bez szyn profilowych 482,6 (19 ) i.l. = w świetle Ø 16 T T2 1) 1) Mocowanie podłogowe/cokołowe 465 i.l ) U Wymiar szerokości Wymiar wysokości Wymiar głębokości B H1 H2 T1 T Rittal Katalog 33 / Szafy sterownicze

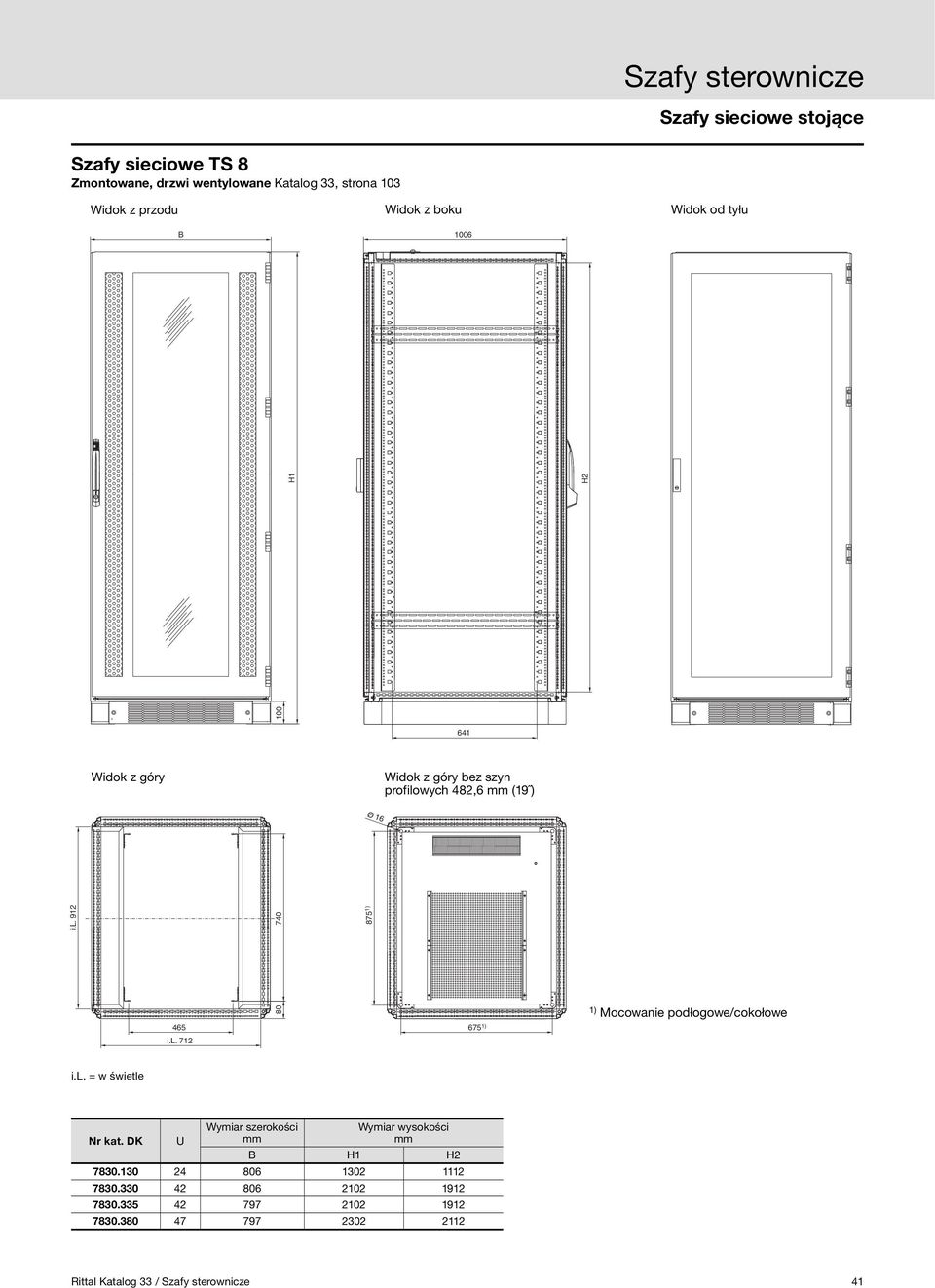

9 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi wentylowane Katalog 33, strona 103 Widok z przodu Widok z boku Widok od tyłu B H1 H2 641 Widok z góry Widok z góry bez szyn profilowych 482,6 (19 ) Ø i.l ) 1) Mocowanie podłogowe/cokołowe 465 i.l ) i.l. = w świetle Wymiar szerokości Wymiar wysokości U B H1 H Rittal Katalog 33 / Szafy sterownicze 41

10 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi/ściana tylna bez wentylacji Katalog 33, strona 104 DK Widok z przodu Widok z boku Widok od tyłu B H1 H Widok z góry Widok z góry bez szyn profilowych 482,6 (19 ) Widok z góry z modułem wentylatora Ø 16 i.l ) ) i.l ) Mocowanie podłogowe/ cokołowe i.l. = w świetle Wymiar szerokości Wymiar wysokości U B H1 H Rittal Katalog 33 / Szafy sterownicze

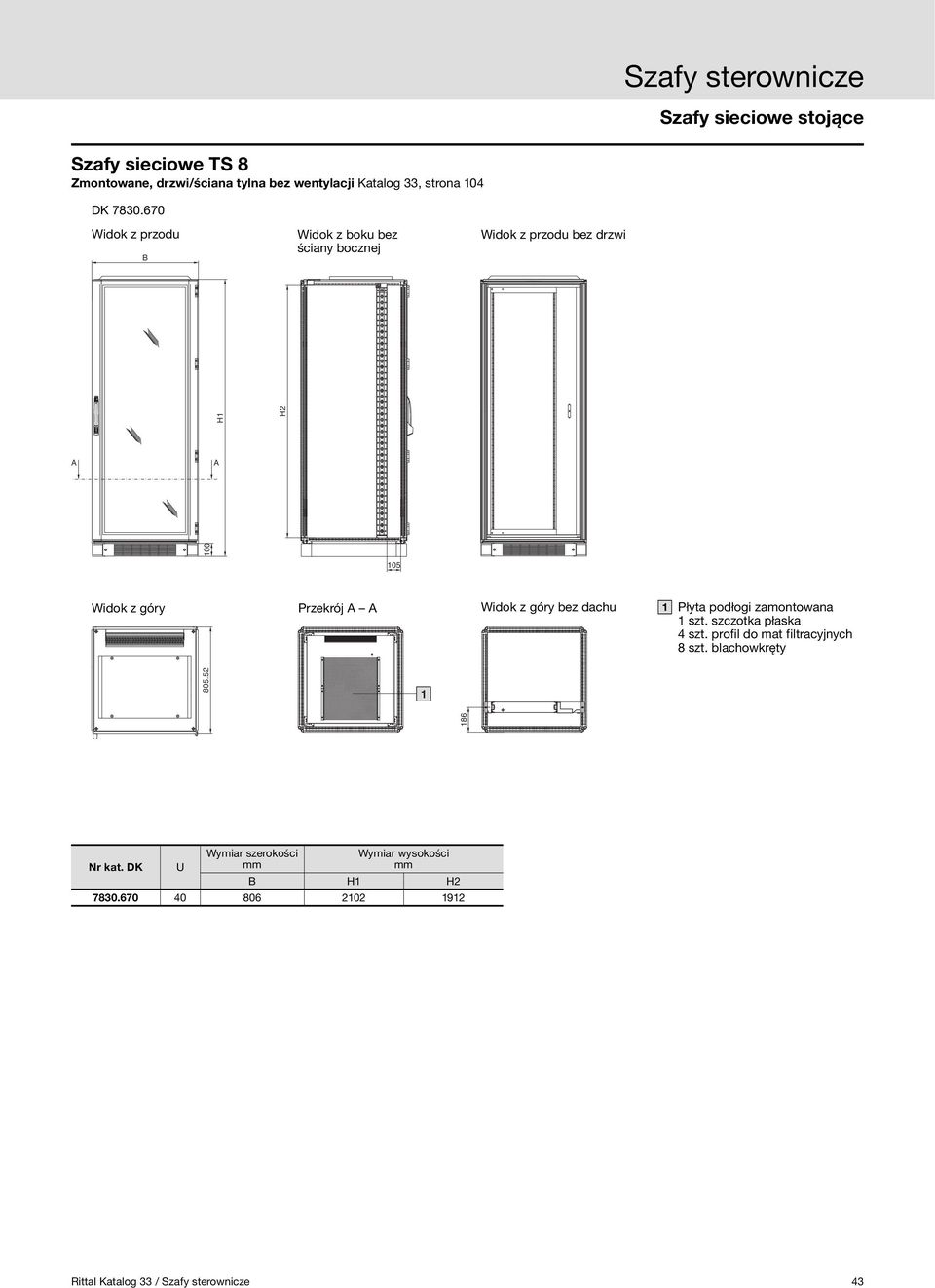

11 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi/ściana tylna bez wentylacji Katalog 33, strona 104 DK Widok z przodu B Widok z boku bez ściany bocznej Widok z przodu bez drzwi H1 H2 A A Widok z góry Przekrój A A Widok z góry bez dachu 1 Płyta podłogi zamontowana 1 szt. szczotka płaska 4 szt. profil do mat filtracyjnych 8 szt. blachowkręty Wymiar szerokości Wymiar wysokości U B H1 H Rittal Katalog 33 / Szafy sterownicze 43

12 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Zmontowane, drzwi bez wentylacji, dzielone Katalog 33, strona 104 DK Widok z przodu Widok od tyłu Przekrój A A B A H1 H2 1 B B A Widok z góry 1 Służy jako zabezpieczenie w trakcie transportu Przekrój B B Wymiar szerokości Wymiar wysokości U B H1 H Rittal Katalog 33 / Szafy sterownicze

13 Szafy sieciowe TS 8 Rozbdowa systemu strona 537 Power System Modul strona 383 Monitoring strona 767 Klimatyzacja strona 389 Drzwi przeszklone: jednoszybowe szkło bezpieczne, 3 Stelaż szafy: gruntowany zanurzeniowo Drzwi i dach: gruntowane przez zanurzenie, lakierowane proszkowo Płyty podłogi oraz system chassis: ocynkowane Klasa ochrony: IP 55 według PN-EN , w połączeniu ze ścianami bocznymi, przykręconymi Zakres dostawy zależnie od produktu, patrz tabela. Atesty: UL cul Rysunki szczegółowe: Dostępne w internecie. Na zdjęciu przedstawiony jest przykład montażu, nie odpowiada formie dostawy. U Szerokość Wysokość Głębokość ) Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 U Szerokość Wysokość Głębokość Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 Objęte zakresem dostawy. 1) Czas dostawy na zapytanie. Rittal Katalog 33 / Szafy sterownicze 105

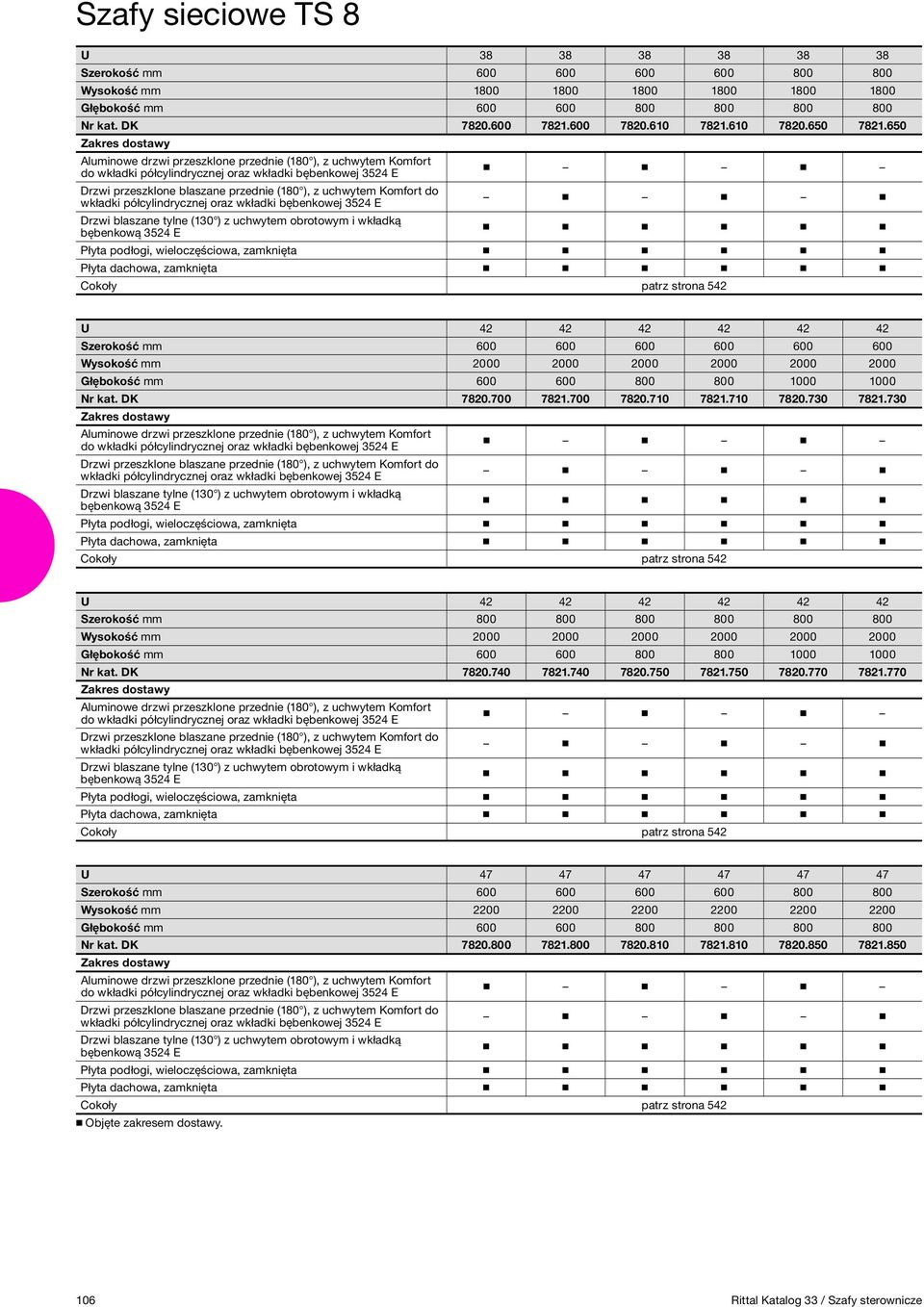

14 Szafy sieciowe TS 8 U Szerokość Wysokość Głębokość Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 U Szerokość Wysokość Głębokość Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 U Szerokość Wysokość Głębokość Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 U Szerokość Wysokość Głębokość Zakres dostawy Aluminowe drzwi przeszklone przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi przeszklone blaszane przednie (180 ), z uchwytem Komfort do wkładki półcylindrycznej oraz wkładki bębenkowej 3524 E Drzwi blaszane tylne (130 ) z uchwytem obrotowym i wkładką bębenkową 3524 E Płyta podłogi, wieloczęściowa, zamknięta Płyta dachowa, zamknięta Cokoły patrz strona 542 Objęte zakresem dostawy. 106 Rittal Katalog 33 / Szafy sterownicze

15 Podłoga Cokół TS Modułowa różnorodność cokołów Niezależnie od głębokości szafy: elementy cokołu przednie i tylne oraz montowane uprzednio z elementami narożnymi, są takie same dla wybranej szerokości. Jedynie boczne osłony są odpowiednie do głębokości szafy i żądanej konfiguracji cokołu. Modułowa koncepcja gwarantuje oszczędność kosztów i funkcjonalność. Montaż w szafie może być przeprowadzony wygodnie od zewnątrz. Budowę ułatwia prosty, zewnętrzny montaż, a wnętrze cokołu oferuje wiele poziomów do montażu kabli. Nr kat. dla elementów cokołu z przodu i z tyłu. Nr kat. dla elementów osłon z boku. Kompletny cokół TS. Wysokość cokołu Forma bazowa Możliwości prowadzenia kabli Stabilizacja połączonych cokołów Zalety Mniej podzespołów, więcej możliwości, mniejsze koszty uzyskania, składowania i montażu oto podstawowe zalety nowego, modułowego systemu cokołu. Następująca tabela przedstawia kilka z wielu możliwych rozwiązań i potencjalne oszczędności na osłonach bocznych w stosunku do dotychczasowego systemu cokołu o wysokości 200, tylko z dwiema osłonami o wysokości 100 na stronę. Zakres zamówienia 3 elementy cokołu 1 osłony cokołu o wysokości 200 Zalety funkcjonalne Przelotowy kanał rozdziału kabli Potencjał oszczędności zamiast 12 osłon osłony elementy cokołu 1 osłony cokołu o wysokości osłony cokołu o wysokości nakładki łączeniowe cokołu TS ( = 20 sztuk) Do tego rozwiązania wymagane są 4 sztuki. Dodatkowa stabilizacja przy transporcie przez zamontowanie z obrotem o 90 bocznych osłon cokołu 2 osłony osłony elementy cokołu 2 osłony cokołu o wysokości 200 Wzajemne oddzielenie cokołów 4 osłony elementy cokołu 1 osłony cokołu o wysokości osłony cokołu o wysokości 100 Dodatkowe połączenie cokołów 2 osłony osłony 100 Dalsze możliwości: Wprowadzenie kabli z boku przez zamontowanie jednej osłony cokołu 100 (wyżej lub niżej). Wprowadzenie kabli od tyłu przez zdemontowanie jednej lub kilku osłon elementów cokołu. Szyna wsporcza do kabli zamontowana na osłonie bocznej o wysokości Rittal Katalog 33 / Rozbudowa systemu

16 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TS 8 Katalog 33, strona 105, 106 Widok z przodu Widok z boku Widok od tyłu B1 1 B XXX H1 i.l. H2 H XXX 2 Widok z góry 1 T1 do drzwi przeszklonych Ø16 B3 2 T1 do drzwi z blachy stalowej T2 i.l. T3 i.l. B2 i.l. = w świetle Drzwi przeszklone Wymiar szerokości Wymiar wysokości Wymiar głębokości Drzwi z blachy stalowej B1 B2 B3 H1 H2 H3 T1 Drzwi przeszklone T1 Drzwi z blachy stalowej T2 T3 Rittal Katalog 33 / Szafy sterownicze 45

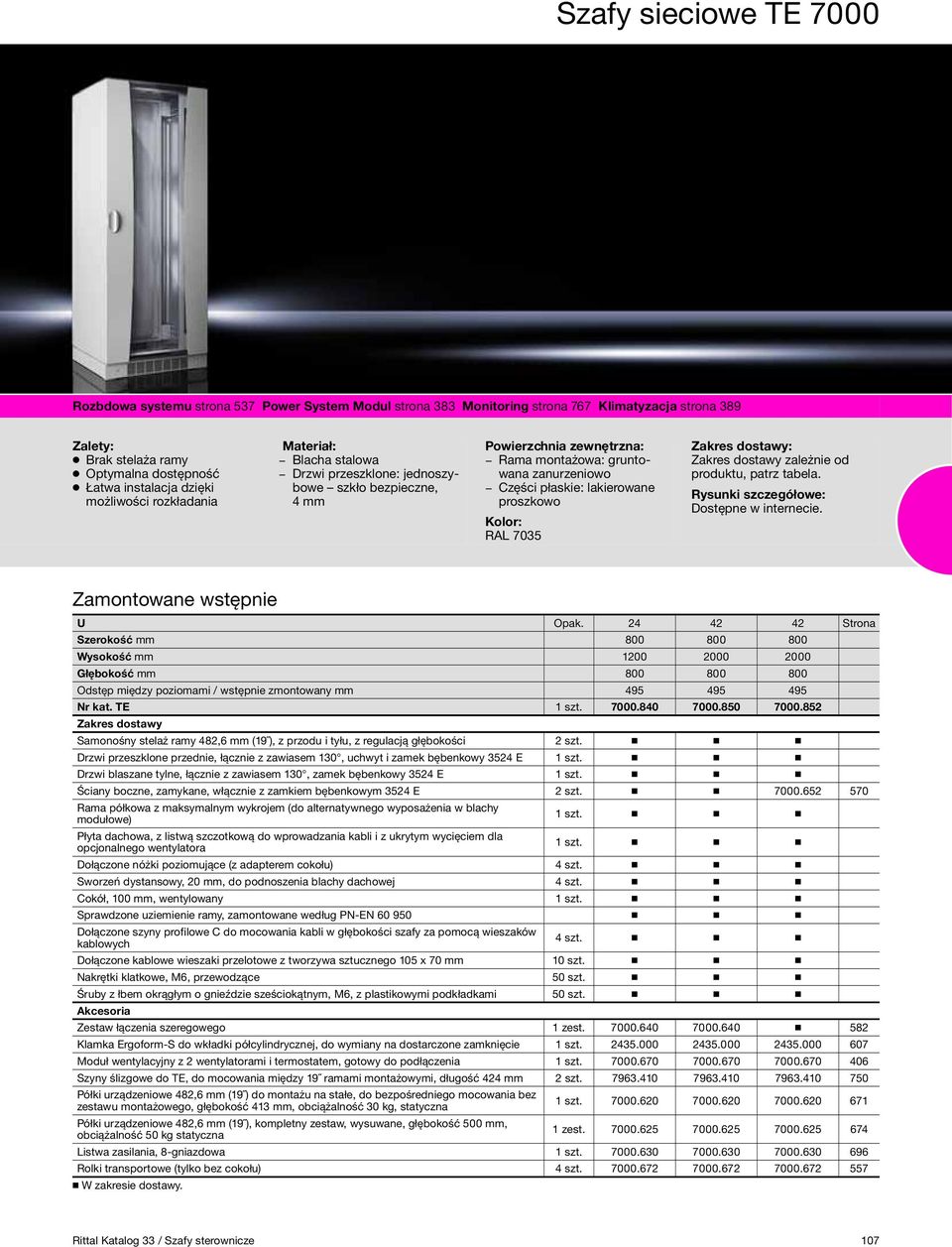

17 Szafy sieciowe TE 7000 Rozbdowa systemu strona 537 Power System Modul strona 383 Monitoring strona 767 Klimatyzacja strona 389 Zalety: Brak stelaża ramy Optymalna dostępność Łatwa instalacja dzięki możliwości rozkładania Drzwi przeszklone: jednoszybowe szkło bezpieczne, 4 Rama montażowa: gruntowana zanurzeniowo Części płaskie: lakierowane proszkowo Zakres dostawy zależnie od produktu, patrz tabela. Rysunki szczegółowe: Dostępne w internecie. Zamontowane wstępnie U Strona Szerokość Wysokość Głębokość Odstęp między poziomami / wstępnie zmontowany Nr kat. TE 1 szt Zakres dostawy Samonośny stelaż ramy 482,6 (19 ), z przodu i tyłu, z regulacją głębokości 2 szt. Drzwi przeszklone przednie, łącznie z zawiasem 130, uchwyt i zamek bębenkowy 3524 E 1 szt. Drzwi blaszane tylne, łącznie z zawiasem 130, zamek bębenkowy 3524 E 1 szt. Ściany boczne, zamykane, włącznie z zamkiem bębenkowym 3524 E 2 szt Rama półkowa z maksymalnym wykrojem (do alternatywnego wyposażenia w blachy modułowe) 1 szt. Płyta dachowa, z listwą szczotkową do wprowadzania kabli i z ukrytym wycięciem dla opcjonalnego wentylatora 1 szt. Dołączone nóżki poziomujące (z adapterem cokołu) 4 szt. Sworzeń dystansowy, 20, do podnoszenia blachy dachowej 4 szt. Cokół, 100, wentylowany 1 szt. Sprawdzone uziemienie ramy, zamontowane według PN-EN Dołączone szyny profilowe C do mocowania kabli w głębokości szafy za pomocą wieszaków kablowych 4 szt. Dołączone kablowe wieszaki przelotowe z tworzywa sztucznego 105 x szt. Nakrętki klatkowe, M6, przewodzące 50 szt. Śruby z łbem okrągłym o gnieździe sześciokątnym, M6, z plastikowymi podkładkami 50 szt. Akcesoria Zestaw łączenia szeregowego 1 zest Klamka Ergoform-S do wkładki półcylindrycznej, do wymiany na dostarczone zamknięcie 1 szt Moduł wentylacyjny z 2 wentylatorami i termostatem, gotowy do podłączenia 1 szt Szyny ślizgowe do TE, do mocowania między 19 ramami montażowymi, długość szt Półki urządzeniowe 482,6 (19 ) do montażu na stałe, do bezpośredniego mocowania bez zestawu montażowego, głębokość 413, obciążalność 30 kg, statyczna 1 szt Półki urządzeniowe 482,6 (19 ), kompletny zestaw, wysuwane, głębokość 500, obciążalność 50 kg statyczna 1 zest Listwa zasilania, 8-gniazdowa 1 szt Rolki transportowe (tylko bez cokołu) 4 szt W zakresie dostawy. Rittal Katalog 33 / Szafy sterownicze 107

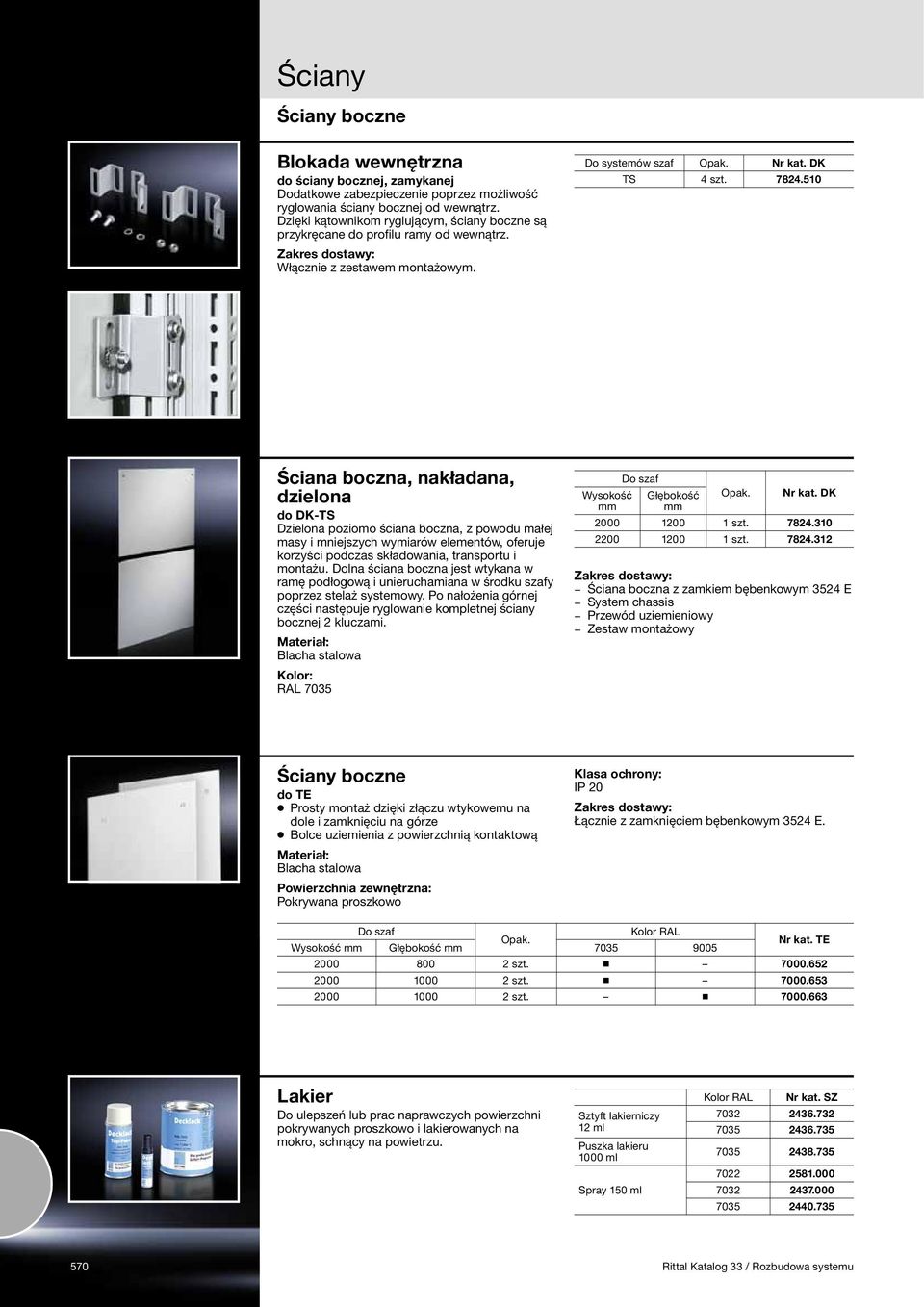

18 Ściany Ściany boczne Blokada wewnętrzna do ściany bocznej, zamykanej Dodatkowe zabezpieczenie poprzez możliwość ryglowania ściany bocznej od wewnątrz. Dzięki kątownikom ryglującym, ściany boczne są przykręcane do profilu ramy od wewnątrz. Do systemów szaf TS 4 szt Ściana boczna, nakładana, dzielona do DK-TS Dzielona poziomo ściana boczna, z powodu małej masy i mniejszych wymiarów elementów, oferuje korzyści podczas składowania, transportu i montażu. Dolna ściana boczna jest wtykana w ramę podłogową i unieruchamiana w środku szafy poprzez stelaż systemowy. Po nałożenia górnej części następuje ryglowanie kompletnej ściany bocznej 2 kluczami. Wysokość Do szaf Głębokość szt szt Ściana boczna z zamkiem bębenkowym 3524 E System chassis Przewód uziemieniowy Zestaw montażowy Ściany boczne do TE Prosty montaż dzięki złączu wtykowemu na dole i zamknięciu na górze Bolce uziemienia z powierzchnią kontaktową Pokrywana proszkowo Klasa ochrony: IP 20 Łącznie z zamknięciem bębenkowym 3524 E. Do szaf Kolor RAL Wysokość Głębokość Nr kat. TE szt szt szt Lakier Do ulepszeń lub prac naprawczych powierzchni pokrywanych proszkowo i lakierowanych na mokro, schnący na powietrzu. Sztyft lakierniczy 12 ml Puszka lakieru 1000 ml Spray 150 ml Kolor RAL Nr kat. SZ Rittal Katalog 33 / Rozbudowa systemu

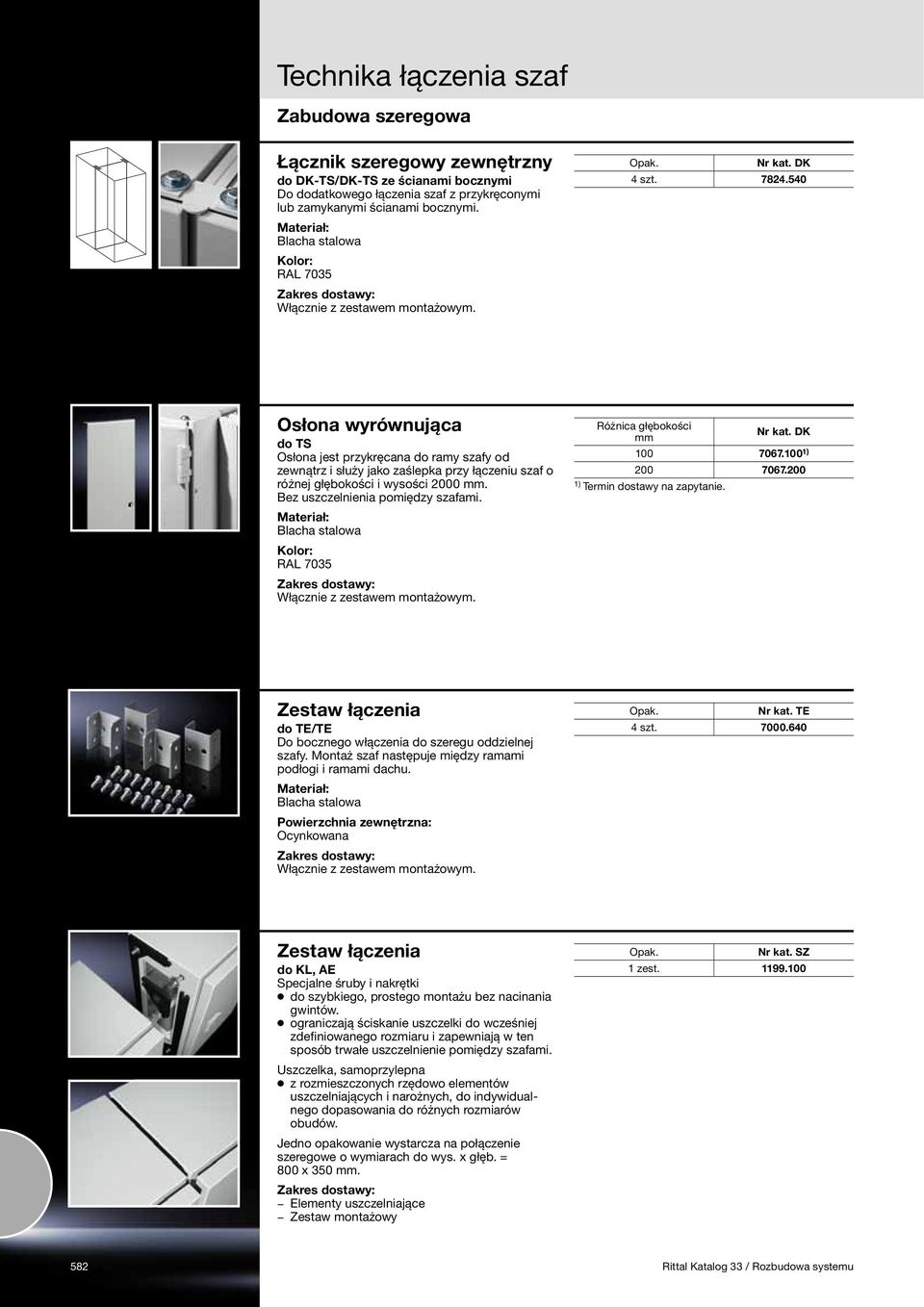

19 Technika łączenia szaf Zabudowa szeregowa Łącznik szeregowy zewnętrzny do DK-TS/DK-TS ze ścianami bocznymi Do dodatkowego łączenia szaf z przykręconymi lub zamykanymi ścianami bocznymi. 4 szt Osłona wyrównująca do TS Osłona jest przykręcana do ramy szafy od zewnątrz i służy jako zaślepka przy łączeniu szaf o różnej głębokości i wysości Bez uszczelnienia pomiędzy szafami. Różnica głębokości ) ) Termin dostawy na zapytanie. Zestaw łączenia do TE/TE Do bocznego włączenia do szeregu oddzielnej szafy. Montaż szaf następuje między ramami podłogi i ramami dachu. Ocynkowana Nr kat. TE 4 szt Zestaw łączenia do KL, AE Specjalne śruby i nakrętki do szybkiego, prostego montażu bez nacinania gwintów. ograniczają ściskanie uszczelki do wcześniej zdefiniowanego rozmiaru i zapewniają w ten sposób trwałe uszczelnienie pomiędzy szafami. Uszczelka, samoprzylepna z rozmieszczonych rzędowo elementów uszczelniających i narożnych, do indywidualnego dopasowania do różnych rozmiarów obudów. Jedno opakowanie wystarcza na połączenie szeregowe o wymiarach do wys. x głęb. = 800 x 350. Elementy uszczelniające Zestaw montażowy Nr kat. SZ 1 zest Rittal Katalog 33 / Rozbudowa systemu

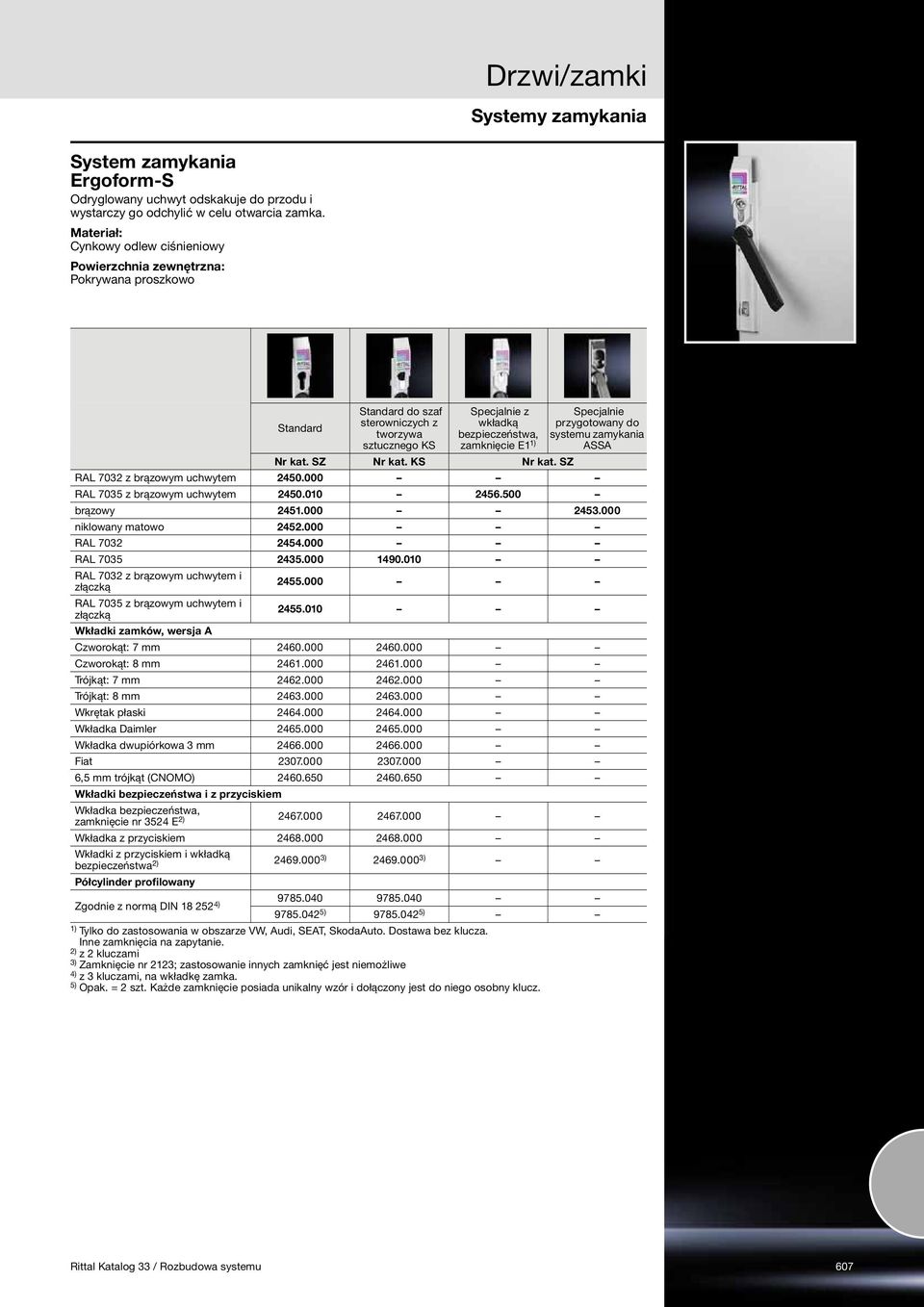

20 Drzwi/zamki Systemy zamykania System zamykania Ergoform-S Odryglowany uchwyt odskakuje do przodu i wystarczy go odchylić w celu otwarcia zamka. Cynkowy odlew ciśnieniowy Pokrywana proszkowo Standard Standard do szaf sterowniczych z tworzywa sztucznego KS Specjalnie z wkładką bezpieczeństwa, zamknięcie E1 1) Specjalnie przygotowany do systemu zamykania ASSA Nr kat. SZ Nr kat. KS Nr kat. SZ RAL 7032 z brązowym uchwytem z brązowym uchwytem brązowy niklowany matowo RAL RAL 7032 z brązowym uchwytem i złączką z brązowym uchwytem i złączką Wkładki zamków, wersja A Czworokąt: Czworokąt: Trójkąt: Trójkąt: Wkrętak płaski Wkładka Daimler Wkładka dwupiórkowa Fiat ,5 trójkąt (CNOMO) Wkładki bezpieczeństwa i z przyciskiem Wkładka bezpieczeństwa, zamknięcie nr 3524 E 2) Wkładka z przyciskiem Wkładki z przyciskiem i wkładką bezpieczeństwa 2) ) ) Półcylinder profilowany Zgodnie z normą DIN ) ) ) 1) Tylko do zastosowania w obszarze VW, Audi, SEAT, SkodaAuto. Dostawa bez klucza. Inne zamknięcia na zapytanie. 2) z 2 kluczami 3) Zamknięcie nr 2123; zastosowanie innych zamknięć jest niemożliwe 4) z 3 kluczami, na wkładkę zamka. 5) = 2 szt. Każde zamknięcie posiada unikalny wzór i dołączony jest do niego osobny klucz. Rittal Katalog 33 / Rozbudowa systemu 607

21 Systemy wentylatorowe Zespół wentylacyjny, aktywny do TE Do aktywnej wentylacji TE 7000; do zastosowania w gotowym otworze. Opcjonalnie można podłączyć także kolejny wentylator, Zespół wentylatorowy Zestaw montażowy 2 wentylatory 1 regulator temperatury Rozłączony kabel przyłączeniowy Parametry techniczne dla jednego wentylatora: Wentylator uzupełniający, DK , patrz strona 404. Parametry techniczne regulatora temperatury: Napięcie znamionowe robocze: 250 V Zakres temperatur: +5 C do +55 C Do szaf szer. x głęb. Uwaga: Podłączenie poprzez puszkę rozdzielającą lub wtyk odpowiedni dla danego kraju. Akcesoria: Ilość podłączonych wentylatorów Wentylator uzupełniający, patrz strona 404. Ilość możliwych wentylatorów Nr kat. TE każde wymiary Aktiv-Kit do TE Składa się z zespołu wentylacyjnego wraz z termostatem. Gotowy do podłączenia, okablowany, z listwą zasilania (DK ) na 8 wtyczek z zestykiem ochronnym, wykonanie D wraz z rozłączonym kablem przyłączeniowym (DK ). 1 zest Panel wentylatorowy DC do TS Szczególnie cichy dzięki regulacji liczby obrotów FCS, całkowicie zmontowany Nadaje się do szaf TS 8 z podniesionym dachem (> 20 ) lub płyt dachowych TS 8, wentylowanych. Panel wentylatorowy DC można zastosować zamiast panela wentylatorowego Montaż w tym przypadku od góry. W tylnym obszarze panela przewidziano miejsce na wprowadzenie kabli. Nie nadaje się do łączenia z ramą montażową 19. Zalety panelu wentylatorowego DC z systemem Fan Control System: Wyjątkowo cicha praca dzięki regulacji liczby obrotów. Monitoring każdego pojedynczego wentylatora pod kątem wystąpienia awarii. Wysoka wydajność powietrza dzięki technice DC (swobodna 6 x 175 m 3 /h = 1050 m 3 /h). Zgodność elektromagnetyczna EMC dzięki zastosowaniu wentylatorów DC. Monitoring i regulacja temperatury. Duże bezpieczeństwo zagwarantowane przez obniżone napięcie zasilacza 24 V. Komunikaty alarmowe optyczne i dźwiękowe oraz wyjście przekaźnika alarmowego. Dowolny punkt montażu jednostki regulującej FCS (w zakresie dostawy na panelu wentylatorowym, w zabudowie 19 z ). Możliwość zastosowania na całym świecie dzięki zasilaczowi typu wide range V AC oraz wtykowi zalewanemu na zimno zgodnie z IEC320. Całkowicie zmontowana. Nadaje się do pracy w sieci dzięki zastosowaniu jednostki CMC (wszystkie istotne dane, jak np. temperatura itp., pokazane są w przeglądarce internetowej lub też przesyłane są alarmy jako SNMP Trap). Do szaf o szerokości 800 Dane techniczne: Zasilacz - napięcie znamionowe: V AC, 50/60 Hz Zasilacz - Prąd znamionowy: maks. 1,5 A Zasilacz - Obszar wtórny: 24 V DC, 3 A Zakres temperatury pracy: +5 C do +40 C Całkowita wydajność powietrza (swobodna): 6 x 175 m 3 /h = 1050 m 3 /h Parametry techniczne dla jednego wentylatora: Napięcie znamionowe: 24 V DC Prąd znamionowy: maks. 0,3 A Wydajność powietrza (swobodna): 175 m 3 /h Liczba obrotów: 2650 obr/min Poziom hałasu: do 45 db (A) przy maks. wysterowaniu prędkości obrotowej Dodatkowo zastosować należy: Kabel przyłączeniowy 230/115 V. Przykł. wykonanie D, nr katalogowy , patrz strona 775. Akcesoria: Do szaf o głębokości Liczba wentylatorów DC Nr kat. DK 6 szt jednostka montażowa U, nr katalogowy , patrz strona 776. Uwaga: Więcej informacji na temat systemu Fan Control (FCS), patrz strona Rittal Katalog 33 / Klimatyzacja

22 19 technika zabudowy Szyny ślizgowe Szyny ślizgowe, do dużego obciążenia do szaf sieciowych TS z dwiema płaszczyznami mocowania Do wpierania ciężkich elementów zabudowy. Szyny ślizgowe są zawieszone na kształtowych szynach profilowych i zabezpieczone śrubami. Równoczesne zastosowanie z dodatkowymi wspornikami wgłębnymi lub przy szafach o szerokości 800 z dodatkowym mocowaniem szyn profilowych, przeciwdziała ewentualnemu skręcaniu się szyn profilowych przy nierówno rozłożonym obciążeniu. Obciążalność: 80 kg, obciążenie statyczne Ocynkowana Uwaga: Nie stosuje się na 19 ramie montażowej. 19 odstęp między poziomami Pole styku Szerokość Głębokość Dodatkowo zastosować należy: ) 2 szt szt szt szt szt szt ) Boczna wysokość poprzeczki 72, obciążalność: 50 kg, obciążenie statyczne. Do montażu na szynie profilowej TS w kształcie L : adapter DK , patrz strona 676. Szyny ślizgowe do TE, ramy montażowej 19 Do montażu między przednią i tylną płaszczyzną mocowania. Szyny ślizgowe mogą wesprzeć ciężkie komponenty calowe. Obciążalność: 80 kg, obciążenie statyczne Ocynkowana 19 odstęp między poziomami Pole styku Szerokość Alternatywnie można zastosować: Głębokość Szyna ślizgowa, z regulacją głębokości, patrz strona 749. Nr kat. DK szt szt szt szt szt Szyny ślizgowe, do dużego obciążenia do TS, TE Z szynami profilowymi w kształcie litery L oraz calową ramą montażową i 740 odległością płaszczyzn w świetle. Łatwe i szybkie w montażu dzięki zastosowaniu nakładek z możliwością zawieszania. Obciążalność: 100 kg, obciążenie statyczne Ocynkowana 19 odstęp między poziomami Pole styku Szerokość Głębokość szt Rittal Katalog 33 / Rozbudowa systemu

23 Instalacja wewnętrzna Półki urządzeniowe do mocowania w profilach 19 Półki urządzeniowe, montaż na stałe do 19 ramy montażowej do TE, TS Półka urządzeniowa jest mocowana bocznie na przedniej i tylnej 482,6 (19 ) ramie montażowej Obciążalność: 30 kg ciężar powierzchniowy, statyczny Szerokość Wysokość Głębokość 19 odstęp między poziomami Uwaga: Kombinacja z szynami teleskopowymi nie jest możliwa. Półka urządzeniowa z dużym obciążeniem do szaf sieciowych TS z załamanymi szynami profilowymi Do stałego zamontowania pomiędzy dwoma poziomami mocowania 482,6 (19 ). Półka jest wsuwana bezpośrednio do załamanych szyn profilowych. Wersja ocynkowana: Obciążalność: 75 kg ciężar powierzchniowy, statyczny Ocynkowana Wersja lakierowana: Obciążalność: 100 kg ciężar powierzchniowy, statyczny Wersja ocynkowana: Wymiary Szerokość Wysokość Wersja lakierowana: Głębokość Uwaga: Kombinacja z szynami teleskopowymi nie jest możliwa. Alternatywnie można zastosować: Odstęp między poziomami (X) Nr kat. DK 452, , , Szerokość Wymiary Wysokość Głębokość Odstęp między poziomami (X) Nr kat. DK Półka urządzeniowa, duże ciężary dla konstrukcji 19, patrz strona 672, możliwość połączenia z szynami teleskopowymi, patrz strona 677. X Rittal Katalog 33 / Rozbudowa systemu 671

24 Instalacja wewnętrzna Półki urządzeniowe do mocowania w 19 otworach systemowych Półka urządzeniowa wysuwna, kompletny zestaw 482,6 (19 ) do otworowania systemowego 19 Zestaw jest dostosowany do poziomu płaszczyzny szaf od 495 i zawiera wentylowaną półkę urządzeniową, szyny teleskopowe oraz zestaw montażowy do bezpośredniego mocowania. Zestaw montażowy oferuje poza tym mocowanie o zmiennej głębokości z krokami podziałki 25. Obciążalność: 50 kg, statycznie Półka: blacha stalowa Półka: lakierowana Zestaw montażowy/szyny teleskopowe: ocynkowane 1 półka urządzeniowa Szyny teleskopowe Zestaw montażowy Głębokość półki zest Akcesoria: Uchwyty do półek urządzeniowych, patrz strona 678. Półka urządzeniowa 1 U, montaż na stałe 482,6 (19 )/535 (metrycznie) do otworów systemowych 19 Idealna powierzchnia do przechowywania małych, aktywnych komponentów, jak np. modemy lub mini huby w poziomach: metrycznym lub calowym. Obciążalność: 10 kg ciężar powierzchniowy, statyczny Głębokość półki calowa metryczna ) 1) Termin dostawy na zapytanie. Uwaga: Kombinacja z szynami teleskopowymi nie jest możliwa. Dodatkowo zastosować należy: Nakrętki klatkowe, patrz strona 665. Śruby, patrz strona Rittal Katalog 33 / Rozbudowa systemu

25 Zasilanie elektryczne Listwy zasilania Listwy zasilania z wersjami wtyków C13/19 Listwa zasilania z kablem przyłączeniowym 2 m H05VV-F3G6 1,5 (PCV) z końcówkami kablowymi. Rysunki szczegółowe: Dostępne w internecie. Wersja Liczba gniazd Rama Mocowanie Rozdzielacz naścienny, poprzeczny 482,6 (19 ) płaszczyzna Długość Wymiar montażowy 1) Nr kat. DK Wtyki zalewane C13 3) ,6 562, Wtyki zalewane C13 3) z 2 2) zasilaniami ,6 734, Wtyki zalewane C19 4) 6 482,6 452, Wtyki zalewane C19 4) z urządzeniem zabezpieczającym przed przepięciem 4 482,6 452, Wtyki zalewane C19 4) z 2 2) ,6 448, zasilaniami Wszystkie listwy zasilania mogą być zamawiane z zasilaniem Wieland GST. 1) Rozstaw mocowania zmienny w przedziale 25, podano wymiar wspornika montażowego środek otworu środek otworu. 2) W celu sprostania wyższej gęstości mocy, np. w otoczeniu IT, listwy zasilania zaopatrzone są w 2 niezależnie źródła zasilania. Możliwe jest zasilanie poprzez listwę zasilania 2 x 16 A/250 V. 3) Z gniazdem do wtyków zalewanych wg arkuszu norm F PN-EN ) Z gniazdem do wtyków zalewanych wg arkuszu norm J PN-EN Listwy przyłączeniowe 230 Volt Dane techniczne: Napięcie znamionowe 250 V AC maks. obciążenie CH 10 A, GB 13 A. Tworzywo sztuczne, nie zawiera halogenu Kabel przyłączeniowy, długość 2 m, bez wtyku H05VV-F3G1 (CH) H05VV-F3G1,5 (GB) Nieograniczone możliwości zastosowania, także wtyków kątowych, dzięki ułożeniu styków kontaktowych wzdłuż. Liczba gniazd Długość Wersja ) GB ) ) ) CH ) 1) Listwy przyłączeniowe można montować w DK rozdzielaczu naściennym Basis EL/AE, z tyłu w pozycji poziomej. 2) Termin dostawy ok. 2 tygodnie. Listwa zasilania TE Listwa zasilania 8-gniazdowa do wtyków typu Schuko/wersja D. Listwa jest wykonana z tworzywa sztucznego i można ją mocować pionowo na ramie-te lub na tylnych profilach 482,6 (19 ). Na profilu 482,6 (19 ) zajmuje ona więcej miejsca niż 2 U. Gniazda są ustawione pod kątem 45, zatem można łatwo włączać również wtyczki kątowe. Listwa zasilania jest dostarczana z kablem przyłączeniowym o dł. 2 m. Kabel zasilający jest połączony z listwą przez schowane pole przyłącza. Pole przyłącza ma oddzielną pokrywkę. Listwa zasilająca ma zewnętrzne zaciski do oddzielnego uziemienia. Listwa zasilania TE 8-krotna, Schuko Dane techniczne: Napięcie znamionowe: 230 Volt AC Prąd znamionowy: maks. 16 A Przewód przyłączeniowy: długość 2 m, H05VV- F3G 1,5 2, z końcową tulejką, bez wtyczki 696 Rittal Katalog 33 / Rozbudowa systemu

26 Podłoga Podłoga Rolki transportowe do TE Rolki można przykręcić zamiast nóżek poziomujących w narożnikach ramy podłogi. Prześwit do podłoża: 58, gwint mocujący M10 x 20. Dopuszczalne łączne obciążenie statyczne: 300 kg na szafę Nr kat. TE 1 zest kpl. = 4 rolki transportowe wraz z elementami mocującymi. Zestaw transportowy do DK-TS Prześwit do podłoża: ok. 40. Dopuszczalne łączne obciążenie statyczne: 750 kg na szafę 1 zestaw = 4 rolki (2 kierowane) włącznie z zestawem montażowym. 1 zest Uwaga: Tylko do szaf bez blach podłogowych i ramy podłogowej. Przy szafach o szerokości 800 z 19 ramami montażowymi należy uwzględniać specjalne wymiary montażowe (patrz rysunek). Min. 175 Adapter cokołu do nóżek poziomujących Element łączący do mocowania nóżek poziomujących M12 PS do cokołu TS. Ocynkowana Nr kat. TS 4 szt Dodatkowo zastosować należy: Nóżki poziomujące, PS , patrz strona 555. Adapter cokołu do rolek transportowych Element połączeniowy do montażu rolek transportowych w cokole TS i TE. Ocynkowana Nr kat. TS 4 szt Dodatkowo zastosować należy: Boczne osłony cokołu, patrz strona 544, zawsze tam, gdzie montowana jest podwójna rolka kierująca. Rittal Katalog 33 / Rozbudowa systemu 557

27 Szafy sterownicze Szafy sieciowe stojące Szafy sieciowe TE 7000 Katalog 33, strona 107 Widok z przodu Widok z boku Widok z przodu Widok z boku bez drzwi, szerokość bez ściany bocznej B1 600 A T H1 B B 129 A Widok z góry B3 Przekrój A A Widok z przodu bez drzwi, szerokość 800 Widok z góry bez blachy pokrywy i listwy szczotkowej T4 T T2 B2 H2 Przekrój B B T3 Wymiar szerokości Wymiar wysokości Wymiar głębokości B1 B2 B3 H1 H2 T1 T2 T3 T , , , , , , , , , , , , , , , , , , , Rittal Katalog 33 / Szafy sterownicze

28 Szafy sieciowe TE 7000 Rozbudowa systemu strona 537 Power System Modul strona 383 Monitoring strona 767 Klimatyzacja strona 389 Zalety: Brak stelaża ramy Optymalna dostępność Łatwa instalacja dzięki możliwości rozkładania Drzwi przeszklone: jednoszybowe szkło bezpieczne, 4 Rama montażowa: gruntowana zanurzeniowo Części płaskie: lakierowane proszkowo Zakres dostawy zależnie od produktu, patrz tabela. Rysunki szczegółowe: Dostępne w internecie. Szerokość 600 U Strona Szerokość Wysokość Głębokość Odstęp między poziomami / wstępnie zmontowany Nr kat. TE 1 szt ) ) Zakres dostawy Samonośny stelaż ramy 482,6 (19 ), z przodu i tyłu, z regulacją głębokości 2 szt. Drzwi przeszklone przednie, łącznie z zawiasem 130, uchwyt i zamek bębenkowy 3524 E 1 szt. Drzwi blaszane tylne, łącznie z zawiasem 130, zamek bębenkowy 3524 E 1 szt. Ściany boczne, zamykane, włącznie z zamkiem bębenkowym 3524 E 2 szt. Rama półkowa z maksymalnym wykrojem (do alternatywnego wyposażenia w blachy modułowe) 1 szt. Płyta dachowa, z listwą szczotkową do wprowadzania kabli i z ukrytym wycięciem dla opcjonalnego 1 szt. wentylatora Dołączone nóżki poziomujące, M10 4 szt. Sworzeń dystansowy, 20, do podnoszenia blachy dachowej 4 szt. Akcesoria Elementy cokołu, przednie i tylne, wentylowane 1 zest Boczne osłony cokołu 1 zest Zestaw łączenia szeregowego 4 szt Moduł wentylacyjny z 2 wentylatorami i termostatem, gotowy do podłączenia 1 szt Zestaw uziemienia 1 zest Listwa zasilania, 8-gniazdowa 1 szt Półki urządzeniowe 482,6 (19 ), kompletny zestaw, wysuwane, głębokość 500, 1 zest obciążalność 50 kg statyczna Rolki transportowe (tylko bez cokołu) 4 szt W zakresie dostawy. 1) Czas dostawy na zapytanie. 108 Rittal Katalog 33 / Szafy sterownicze

29 Szerokość 800 Szafy sieciowe TE 7000 U Strona Szerokość Wysokość Głębokość Odstęp między poziomami / wstępnie zmontowany Nr kat. TE 1 szt ) ) ) Zakres dostawy Samonośny stelaż ramy 482,6 (19 ), z przodu i tyłu, z regulacją głębokości 2 szt. Drzwi przeszklone przednie, łącznie z zawiasem 130, uchwyt i zamek bębenkowy 3524 E 1 szt. Drzwi blaszane tylne, łącznie z zawiasem 130, zamek bębenkowy 3524 E 1 szt. Ściany boczne, zamykane, włącznie z zamkiem bębenkowym 3524 E 2 szt. Rama półkowa z maksymalnym wykrojem (do alternatywnego wyposażenia w blachy modułowe) 1 szt. Płyta dachowa, z listwą szczotkową do wprowadzania kabli i z ukrytym wycięciem dla opcjonalnego 1 szt. wentylatora Dołączone nóżki poziomujące (z adapterem cokołu) 4 szt. Sworzeń dystansowy, 20, do podnoszenia blachy dachowej 4 szt. Akcesoria Elementy cokołu, przednie i tylne, wentylowane 1 zest Boczne osłony cokołu 1 zest Zestaw łączenia szeregowego 4 szt Moduł wentylacyjny z 2 wentylatorami i termostatem, gotowy do podłączenia 1 szt Zestaw uziemienia 1 zest Listwa zasilania, 8-gniazdowa 1 szt Półki urządzeniowe 482,6 (19 ), kompletny zestaw, wysuwane, głębokość 500, 1 zest obciążalność 50 kg statyczna Rolki transportowe (tylko bez cokołu) 4 szt W zakresie dostawy. 1) Czas dostawy na zapytanie. Rittal Norway RITTAL AS Postboks 258 N-1401 Ski Phone: Fax: Besøksadresse: Regnbueveien 10 N-1405 Langhus rittal@rittal.no Rittal Katalog 33 / Szafy sterownicze 109

30 Podłoga Cokół TS Elementy cokołu przednie i tylne do TS, CM, TP, PC, IW, TE Element cokołu składa się z jednej osłony i dwóch elementów narożnych. Przy elementach cokołu o wysokości 200, osłona podzielona jest na dwie części do wprowadzania kabli. Elementy cokołu: blacha stalowa Pokrywki: tworzywo sztuczne Lakierowana Pokrywki: RAL 9005/ zestaw = 2 elementy cokołu, 4 pokrywy, 4 śruby i nakrętki klatkowe M 12 do montażu szafy. Akcesoria: Nakładki mocowania do podłoża SO , patrz strona 546. Mata filtracyjna do wersji wentylowanych, patrz strona 548. Rysunki szczegółowe: Dostępne w internecie. wysokość 100, kolor: RAL 7022 Do szerokości szafy Wersja Nr kat. TS 300 zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte wysokość 200, kolor: RAL 7022 Do szerokości szafy Wersja Nr kat. TS 300 zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte zamknięte wysokość 100, kolor: Do szerokości szafy Wersja Nr kat. TS 300 zamknięte zamknięte wentylowana wentylowane z osłoną ozdobną zamknięte wentylowana wentylowane z osłoną ozdobną wysokość 200, kolor: Do szerokości szafy Wersja Nr kat. TS 300 zamknięte zamknięte zamknięte wysokość 100, kolor: RAL 9005 Do szerokości szafy Wersja Nr kat. TS zamknięte wentylowane z osłoną ozdobną zamknięte wentylowane z osłoną ozdobną Rittal Katalog 33 / Rozbudowa systemu 543
