1 Znak sprawy: ZO1/ET2/POIG /11 Załącznik nr 3 Opis techniczny do zapytania o cenę Dotyczy: ZO1/ET2/POIG /11 I Działanie - Radiolinia 5G 2x2 MIMO RADIOLINIA RD-23,6-28DBI 2X2 MIMO Opis techniczny urządzenia: Urządzenie charakteryzujące się bardzo wysoką wydajnością w połączeniu z wysoką mocą wyjściową oraz podwyższoną czułością toru odbiorczego. W rezultacie możliwym stało się osiągnięcie bardzo dużego zasięgu transmisji radiowej (nawet 50+km) wraz z ogromną przepustowością standardu n (rzędu 150+Mbps real TCPI/IP). Urządzenie zaprojektowano specjalnie w celu realizacji wysokowydajnych mostów radiowych P2P szczególnie potrzebnych w systemach wykorzystujących stacje bazowe AirMax. Urządzenia systemu AirMax: mosty, stacje bazowe AirMax oraz anteny zaprojektowano specjalnie w celu wspólnej pracy. Instalacja wszystkich elementów systemu AirMax nie wymaga użycia specjalnych środków - elementom montażowym mostów odpowiadają dedykowane mocowania zastosowane przy antenach. Wystarczy wsunąć urządzenie w odpowiednie miejsce montażu zaprojektowane w antenie. Urządzenie musi pracować pod kontrolą systemu, oprogramowania AirOS Opis techniczny anteny: Procesor Atheros MIPS 24KC, 400MHz Pamięć 64MB SDRAM, 8MB Flash Częstotliwość 5 GHz Maksymalna moc 800mW Interfejsy sieciowe Złącze antenowe 2x rp-sma/ż Pobór mocy 8 W 1 X 10/100 BASE-TX (Cat. 5, RJ-45) Ethernet Interface Certyfikaty FCC Part , IC RS210, CE Wymiary 160x80x30 mm Zasilanie Power over Ethernet 24V, 1A (pary 4,5 +, 7,8 -) Sposób zasilania Temperatura pracy -30C do +75C Power over Ethernet, pasywny, (pary 4,5 +, 7,8 -) Waga 0,5 kg Antena Dualna paraboliczna 5GHz 2x2 MIMO PtP Dish Antena 23,6dBi dla mostów radiowych MIMO 2x2 5GHz. Bardzo dobre parametry i niezawodność. Antena o zysku energetycznym rzędu 23,6dBi zaprojektowana specjalnie dla mostów radiowych MIMO 2x2 z możliwością wykorzystania urządzeń Rocket M.poprzez zastosowanie (JRC-GentleKLIK) GentleKLIK mocowanie ROCKET M5 do anten Jirous. Antena dualpolaryzacyjna, pozioma i pionowa polaryzacja Wysoki stosunek mocy wiązki przód / tył Metalowy kołnierz zapewnia zwiększenie separacji pomiędzy antenami na maszcie powodując mniejsze interferencje pomiędzy połączeniami

2 Antena dla mostów radiowych MIMO 2x2 5GHz do zastosowania w trudnych warunkach Mocowanie pozwala ma pochylenie i podniesienie anteny VSWR jest mierzone podczas produkcji dla każdego egzemplarza Do użytku zewnętrznego Plastikowa pokrywa paraboli SPECYFIKACJA TECHNICZNA Zakres częstotliwości 5,4-5,9 GHz Zysk energetyczny 23,6 ±0,6dBi VSWR 1,5 Stosunek mocy wiązki przód / tył 38 db Szerokość wiązki głównej 8,8 Złącze R-SMA Polaryzacja pozioma lub pionowa zależnie od pozycji promiennika Parabola ø 38 cm stop aluminium malowany proszkowo Pokrywa ABS odporne na UV W KOMPLECIE Z ANTENĄ ZNAJDUJĄ SIĘ: 1x Antena JRC-24 EX MIMO 1x Plastikowa osłona anteny (JRC-GentleKLIK) GentleKLIK mocowanie ROCKET M5 do anten typu Jirous Konektor antenowy K-RPSMA-K/K-RPSMA-K 20cm RG-316 do połączenia anteny z urządzeniem Akcesoria montażowe II Działanie - Punkt dostępowy 5G-17DBI 2X2 MIMO składa się z urządzenia aktywnego i anteny sektorowej AirMax Sector 5GHz 17dBi 90. Opis techniczny urządzenia: Urządzenie charakteryzujące się bardzo wysoką wydajnością w połączeniu z wysoką mocą wyjściową oraz podwyższoną czułością toru odbiorczego. W rezultacie możliwym stało się osiągnięcie bardzo dużego zasięgu transmisji radiowej (nawet 50+km) wraz z ogromną przepustowością standardu n (rzędu 150+Mbps real TCPI/IP). Urządzenie zaprojektowano specjalnie w celu realizacji wysokowydajnych mostów radiowych P2P szczególnie potrzebnych w systemach wykorzystujących stacje bazowe AirMax. Urządzenia systemu AirMax: mosty, stacje bazowe AirMax oraz anteny zaprojektowano specjalnie w celu wspólnej pracy. Instalacja wszystkich elementów systemu AirMax nie wymaga użycia specjalnych środków - elementom montażowym mostów odpowiadają dedykowane mocowania zastosowane przy antenach. Wystarczy wsunąć urządzenie w odpowiednie miejsce montażu zaprojektowane w antenie. Urządzenie musi pracować pod kontrolą systemu, oprogramowania AirOS Procesor Atheros MIPS 24KC, 400MHz Pamięć 64MB SDRAM, 8MB Flash Częstotliwość 5 GHz Maksymalna moc 800mW Interfejsy sieciowe Złącze antenowe 2x rp-sma/ż 1 X 10/100 BASE-TX (Cat. 5, RJ-45) Ethernet Interface

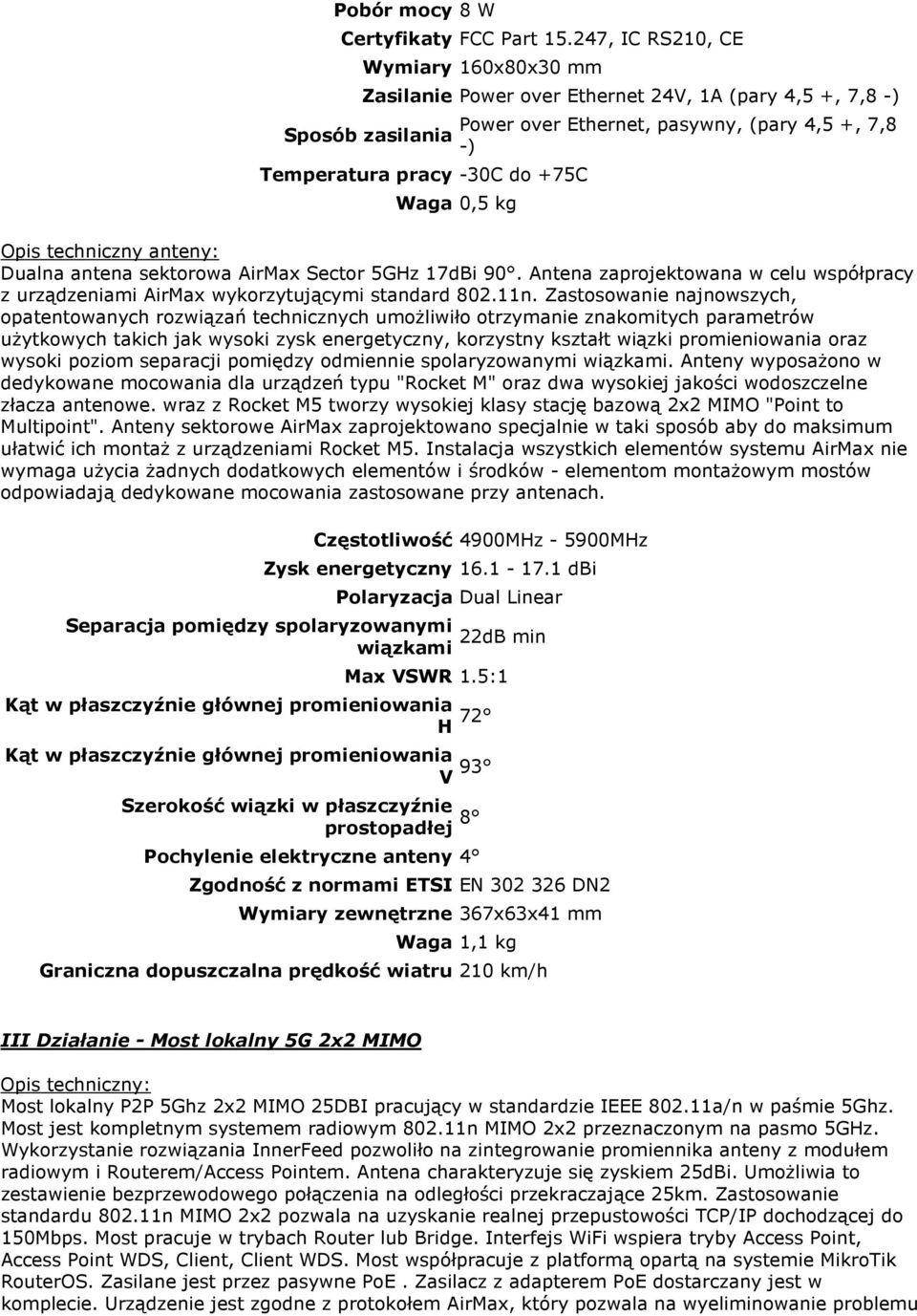

3 Pobór mocy 8 W Certyfikaty FCC Part , IC RS210, CE Wymiary 160x80x30 mm Zasilanie Power over Ethernet 24V, 1A (pary 4,5 +, 7,8 -) Sposób zasilania Temperatura pracy -30C do +75C Power over Ethernet, pasywny, (pary 4,5 +, 7,8 -) Waga 0,5 kg Opis techniczny anteny: Dualna antena sektorowa AirMax Sector 5GHz 17dBi 90. Antena zaprojektowana w celu współpracy z urządzeniami AirMax wykorzytującymi standard n. Zastosowanie najnowszych, opatentowanych rozwiązań technicznych umożliwiło otrzymanie znakomitych parametrów użytkowych takich jak wysoki zysk energetyczny, korzystny kształt wiązki promieniowania oraz wysoki poziom separacji pomiędzy odmiennie spolaryzowanymi wiązkami. Anteny wyposażono w dedykowane mocowania dla urządzeń typu "Rocket M" oraz dwa wysokiej jakości wodoszczelne złacza antenowe. wraz z Rocket M5 tworzy wysokiej klasy stację bazową 2x2 MIMO "Point to Multipoint". Anteny sektorowe AirMax zaprojektowano specjalnie w taki sposób aby do maksimum ułatwić ich montaż z urządzeniami Rocket M5. Instalacja wszystkich elementów systemu AirMax nie wymaga użycia żadnych dodatkowych elementów i środków - elementom montażowym mostów odpowiadają dedykowane mocowania zastosowane przy antenach. Częstotliwość 4900MHz MHz Zysk energetyczny dbi Polaryzacja Dual Linear Separacja pomiędzy spolaryzowanymi 22dB min wiązkami Max VSWR 1.5:1 Kąt w płaszczyźnie głównej promieniowania H 72 Kąt w płaszczyźnie głównej promieniowania V 93 Szerokość wiązki w płaszczyźnie prostopadłej 8 Pochylenie elektryczne anteny 4 Zgodność z normami ETSI EN DN2 Wymiary zewnętrzne 367x63x41 mm Waga 1,1 kg Graniczna dopuszczalna prędkość wiatru 210 km/h III Działanie - Most lokalny 5G 2x2 MIMO Most lokalny P2P 5Ghz 2x2 MIMO 25DBI pracujący w standardzie IEEE a/n w paśmie 5Ghz. Most jest kompletnym systemem radiowym n MIMO 2x2 przeznaczonym na pasmo 5GHz. Wykorzystanie rozwiązania InnerFeed pozwoliło na zintegrowanie promiennika anteny z modułem radiowym i Routerem/Access Pointem. Antena charakteryzuje się zyskiem 25dBi. Umożliwia to zestawienie bezprzewodowego połączenia na odległości przekraczające 25km. Zastosowanie standardu n MIMO 2x2 pozwala na uzyskanie realnej przepustowości TCP/IP dochodzącej do 150Mbps. Most pracuje w trybach Router lub Bridge. Interfejs WiFi wspiera tryby Access Point, Access Point WDS, Client, Client WDS. Most współpracuje z platformą opartą na systemie MikroTik RouterOS. Zasilane jest przez pasywne PoE. Zasilacz z adapterem PoE dostarczany jest w komplecie. Urządzenie jest zgodne z protokołem AirMax, który pozwala na wyeliminowanie problemu

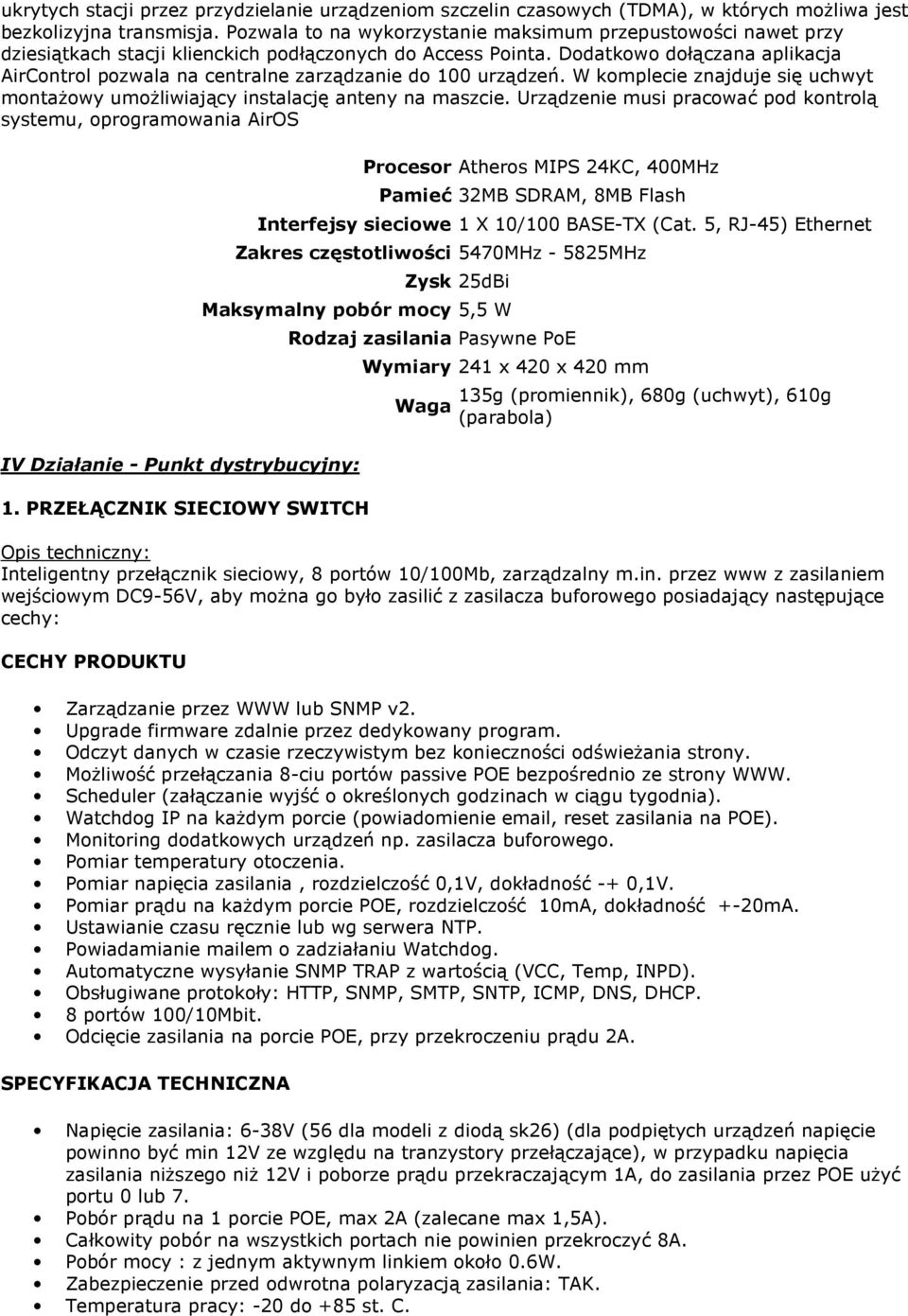

4 ukrytych stacji przez przydzielanie urządzeniom szczelin czasowych (TDMA), w których możliwa jest bezkolizyjna transmisja. Pozwala to na wykorzystanie maksimum przepustowości nawet przy dziesiątkach stacji klienckich podłączonych do Access Pointa. Dodatkowo dołączana aplikacja AirControl pozwala na centralne zarządzanie do 100 urządzeń. W komplecie znajduje się uchwyt montażowy umożliwiający instalację anteny na maszcie. Urządzenie musi pracować pod kontrolą systemu, oprogramowania AirOS Procesor Atheros MIPS 24KC, 400MHz Pamieć 32MB SDRAM, 8MB Flash Interfejsy sieciowe 1 X 10/100 BASE-TX (Cat. 5, RJ-45) Ethernet Zakres częstotliwości 5470MHz MHz Zysk 25dBi Maksymalny pobór mocy 5,5 W IV Działanie - Punkt dystrybucyjny: 1. PRZEŁĄCZNIK SIECIOWY SWITCH Rodzaj zasilania Pasywne PoE Wymiary 241 x 420 x 420 mm Waga 135g (promiennik), 680g (uchwyt), 610g (parabola) Inteligentny przełącznik sieciowy, 8 portów 10/100Mb, zarządzalny m.in. przez www z zasilaniem wejściowym DC9-56V, aby można go było zasilić z zasilacza buforowego posiadający następujące cechy: CECHY PRODUKTU Zarządzanie przez WWW lub SNMP v2. Upgrade firmware zdalnie przez dedykowany program. Odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony. Możliwość przełączania 8-ciu portów passive POE bezpośrednio ze strony WWW. Scheduler (załączanie wyjść o określonych godzinach w ciągu tygodnia). Watchdog IP na każdym porcie (powiadomienie , reset zasilania na POE). Monitoring dodatkowych urządzeń np. zasilacza buforowego. Pomiar temperatury otoczenia. Pomiar napięcia zasilania, rozdzielczość 0,1V, dokładność -+ 0,1V. Pomiar prądu na każdym porcie POE, rozdzielczość 10mA, dokładność +-20mA. Ustawianie czasu ręcznie lub wg serwera NTP. Powiadamianie mailem o zadziałaniu Watchdog. Automatyczne wysyłanie SNMP TRAP z wartością (VCC, Temp, INPD). Obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP. 8 portów 100/10Mbit. Odcięcie zasilania na porcie POE, przy przekroczeniu prądu 2A. SPECYFIKACJA TECHNICZNA Napięcie zasilania: 6-38V (56 dla modeli z diodą sk26) (dla podpiętych urządzeń napięcie powinno być min 12V ze względu na tranzystory przełączające), w przypadku napięcia zasilania niższego niż 12V i poborze prądu przekraczającym 1A, do zasilania przez POE użyć portu 0 lub 7. Pobór prądu na 1 porcie POE, max 2A (zalecane max 1,5A). Całkowity pobór na wszystkich portach nie powinien przekroczyć 8A. Pobór mocy : z jednym aktywnym linkiem około 0.6W. Zabezpieczenie przed odwrotna polaryzacją zasilania: TAK. Temperatura pracy: -20 do +85 st. C.

5 Typ obudowy (OEM). Wymiary bez obudowy 161x42mm. 2. ZASILACZ BUFOROWY Zasilacz szafkowy buforowy 12V-8A-40AH. W komplecie z zasilaczem powinien być akumulator 40Ah/12V 1 sztuka. SPECYFIKACJA TECHNICZNA SZAFKOWEGO ZASILACZA BUFOROWEGO Obudowa: Wymiary : Waga netto / brutto: Miejsce na akumulator : Zabezpieczenie antysabotażowe: Napięcie zasilające : Moc zasilacza : szafka wisząca kolor szary Stopień ochrony IP x 400 x 300 mm (dł./szer./gł.) 3,2 [kg] 26/28/33/40/45 [Ah] Nie możliwość instalacji na życzenie Klienta Przemienne: [V] [Hz] stałe: V 155 [W] Napięcie wyjściowe : 13,8V Prąd wyjściowy (odbiory) : Ilość wyjść : 1 Prąd ładowania akumulatorów max: 8A 4 [A] Sprawność przetwarzania : 80% Tolerancja napięcia wyjściowego : +/- 2% Wpływ zmian napięcia zasilania na nap. wyjściowe +/-0,5% Wpływ zmian obciążenia [0 2A] na napięcie wyjściowe : +/-0,5% Zakłócenia i szumy : 100m Vp-p Zabezpieczenie nadnapięciowe : 14,5V Zabezpieczenie przed zwarciem : Zabezpieczenie przeciążeniowe : Typ zabezpieczenia przeciążeniowego : Optyczna sygnalizacja pracy : Certyfikaty : Temperatura pracy : Wilgotność : Wpływ temperatury na napięcie wyjściowe : Przewidywany czas bezawaryjnej pracy MTBF : Tak % nominalnej mocy wyjściowej Odcięcie napięcia wyjściowego automatyczny powrót do normalnej pracy po zaniku przeciążenia Diody sygnalizujące AC OK. oraz DC OK. CE ºC % bez kondensacji +/- 0,03% / ºC (0-50ºC) na wyjściu CH1 187 tysiące godzin zgodnie z normą MIL- HDBK-217F (25ºC) 3. MASZT ANTENOWY W skład masztu antenowego wchodzą: 1szt. - Obejma kominowa OK-43T13. W komplecie znajduje się taśma stalowa w dwóch krążkach - każdy o długości 5m. Taśma służy do opasania komina i montażu obejmy. 1szt. - Rura stalowa L=2m średnica 38mm 1szt. - Maszt sat balkonowy czołowy 30, średnica 38mm 1szt. - Taśma izolacyjna 25m 1szt. - Opaska zaciskowa czarna 2.5mm x 20cm (100szt. w opakowaniu) 1szt. - Opaska zaciskowa czarna 3.6mm x 30cm (100szt. w opakowaniu)

6 V Działanie - Zestaw kliencki 5G i elementy montażowe 1. ZESTAW KLIENCKI ZK-5G-13DBI+2.4G -20szt. Zewnętrzny zestaw kliencki pracujący w standardzie 2x2 MIMO (Multiple Input Multiple Output). Posiada dwu polaryzacyjną antenę o zysku 13dBi. Praca w standardzie MIMO pozwalają na zestawianie bardziej wydajnych linków (do 150 Mbps) na odległość do 15 km. Urządzenie powinno posiadać port LAN zasilany przez PoE. Urządzenie może pracować w trybach: Station, StatiosWDS, Access Point, AccessPoint WDS. Urządzenie musi pracować pod kontrolą systemu, oprogramowania AirOS Dodatkowo zestaw kliencki winien zawierać w komplecie router bezprzewodowy o parametrach nie gorszych niż TL-WR740N, który pozwala on na łatwe i bezpieczne współdzielenie dostępu do Internetu i plików. Urządzenie jest zgodne ze standardami b/g/n co pozwala uzyskać prędkości przesyłania danych aż do 150 Mbps. Router powinien posiadać następujące porty: 1xWAN, 4xLAN oraz WIFI 2. ZESTAW KLIENCKI ZK-5G-22DBI+2.4G 10szt. Zewnętrzny zestaw kliencki pracujący w standardzie IEEE a/n w paśmie 5GHz MIMO 2x2. Wykorzystanie rozwiązania InnerFeed pozwoliło na zintegrowanie promiennika anteny z modułem radiowym i Routerem/Access Pointem. Antena charakteryzuje się zyskiem 22dBi. Umożliwia to zestawienie bezprzewodowego połączenia na odległości przekraczające 20km. Zastosowanie standardu n MIMO 2x2 pozwala na uzyskanie realnej przepustowości TCP/IP dochodzącej do 150Mbps. Urządzenie musi pracować pod kontrolą systemu, oprogramowania AirOS Dodatkowo zestaw kliencki winien zawierać w komplecie router bezprzewodowy o parametrach nie gorszych niż TL-WR740N, który pozwala on na łatwe i bezpieczne współdzielenie dostępu do Internetu i plików. Urządzenie jest zgodne ze standardami b/g/n co pozwala uzyskać prędkości przesyłania danych aż do 150 Mbps. Router powinien posiadać następujące porty: 1xWAN, 4xLAN oraz WIFI 3. ELEMENTY MONTAŻOWE ZESTAWÓW KLIENCKICH Elementy montażowe do zestawów klienckich 5G. W skład Kompletu wchodzą: Uchwyt antenowy typu 40/130/100 (2 otwory) dolny 20szt. Uchwyt antenowy 38/250 (2 otwory) 10szt. Wtyk RJ45 z pozłacanymi pinami (drut) 200szt. okablowanie typu A-LAN, kat.5e U/UTP, PVC, 305m 2x305mb=610mb (2 pudła).
