1 INSTRUKCJA OBSŁUGI BEZPRZEWODOWY PUNKT DOSTĘPOWY 2,4 / ~ 5 GHz model RDAT-81 #05371 wersja 1.0

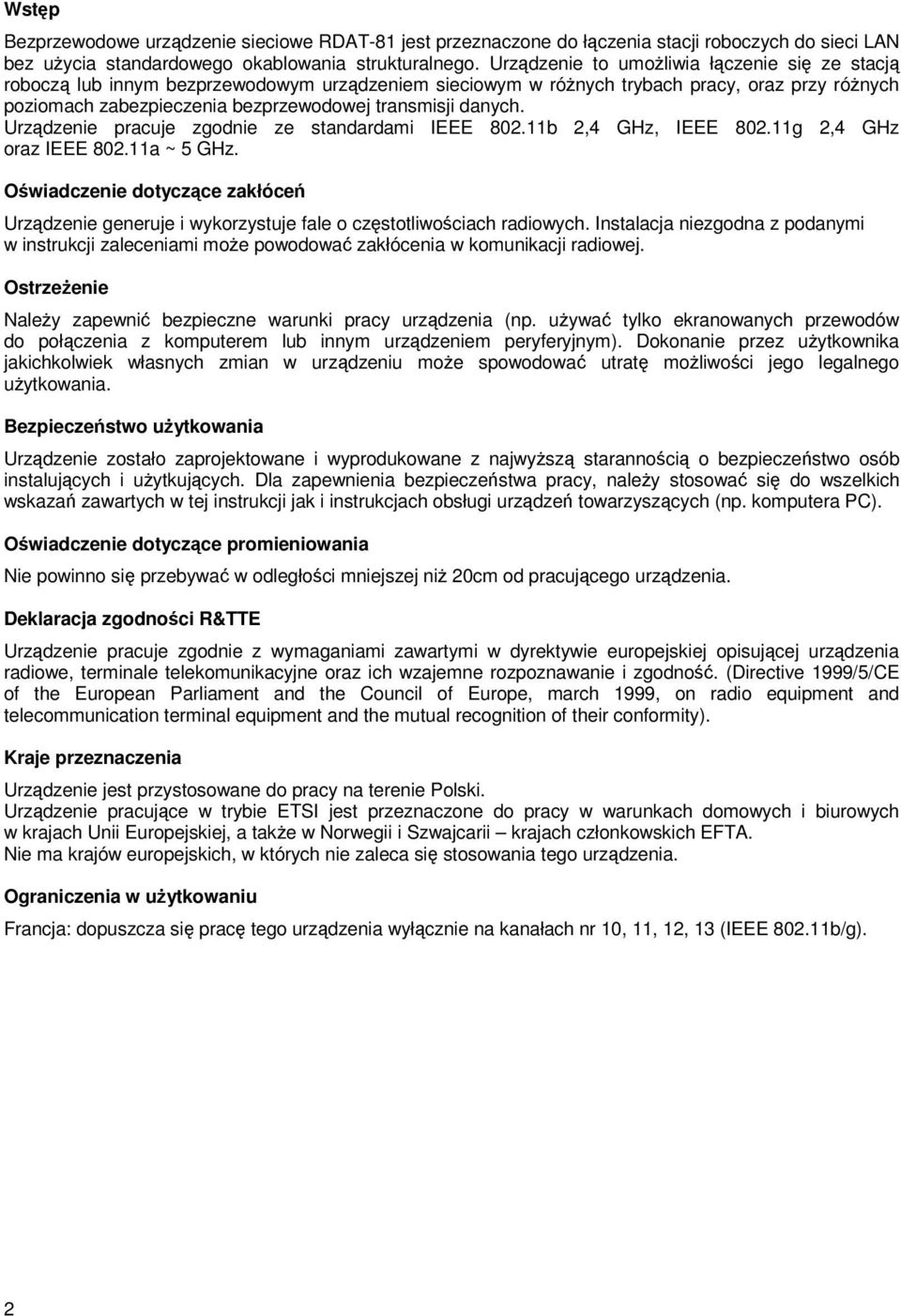

2 Wstęp Bezprzewodowe urządzenie sieciowe RDAT-81 jest przeznaczone do łączenia stacji roboczych do sieci LAN bez uŝycia standardowego okablowania strukturalnego. Urządzenie to umoŝliwia łączenie się ze stacją roboczą lub innym bezprzewodowym urządzeniem sieciowym w róŝnych trybach pracy, oraz przy róŝnych poziomach zabezpieczenia bezprzewodowej transmisji danych. Urządzenie pracuje zgodnie ze standardami IEEE b 2,4 GHz, IEEE g 2,4 GHz oraz IEEE a ~ 5 GHz. Oświadczenie dotyczące zakłóceń Urządzenie generuje i wykorzystuje fale o częstotliwościach radiowych. Instalacja niezgodna z podanymi w instrukcji zaleceniami moŝe powodować zakłócenia w komunikacji radiowej. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). Oświadczenie dotyczące promieniowania Nie powinno się przebywać w odległości mniejszej niŝ 20cm od pracującego urządzenia. Deklaracja zgodności R&TTE Urządzenie pracuje zgodnie z wymaganiami zawartymi w dyrektywie europejskiej opisującej urządzenia radiowe, terminale telekomunikacyjne oraz ich wzajemne rozpoznawanie i zgodność. (Directive 1999/5/CE of the European Parliament and the Council of Europe, march 1999, on radio equipment and telecommunication terminal equipment and the mutual recognition of their conformity). Kraje przeznaczenia Urządzenie jest przystosowane do pracy na terenie Polski. Urządzenie pracujące w trybie ETSI jest przeznaczone do pracy w warunkach domowych i biurowych w krajach Unii Europejskiej, a takŝe w Norwegii i Szwajcarii krajach członkowskich EFTA. Nie ma krajów europejskich, w których nie zaleca się stosowania tego urządzenia. Ograniczenia w uŝytkowaniu Francja: dopuszcza się pracę tego urządzenia wyłącznie na kanałach nr 10, 11, 12, 13 (IEEE b/g). 2

3 1. Zawartość opakowania - bezprzewodowe urządzenie sieciowe RDAT-81, - zewnętrzny zasilacz 5V AC, ~230V AC 50Hz, - płyta CD z oprogramowaniem dodatkowym i oryginalną instrukcją obsługi, - niniejsza instrukcja obsługi, - deklaracja zgodności CE. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość tej instrukcji Instrukcja ta zawiera opis bezprzewodowego urządzenia sieciowego WLAN RDAT-81 z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji bezprzewodowego urządzenia sieciowego RDAT-81 naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Bezprzewodowe urządzenie sieciowe RDAT-81 jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Instalacja sprzętu 4.1. Zasilanie Bezprzewodowe urządzenie sieciowe WLAN RDAT-81 jest zasilane przez dostarczony zewnętrzny zasilacz. NaleŜy podłączyć zasilacz do sieci prądu przemiennego ~230V 50Hz, a złącze AC 5V naleŝy wpiąć do gniazda zasilania urządzenia Oprogramowanie Bezprzewodowe urządzenie sieciowe RDAT-81 nie wymaga do pracy dodatkowego oprogramowania. Do zarządzania urządzeniem moŝna wykorzystać dowolną przeglądarkę internetową zgodną z IE5.0 lub terminal telnet Środowisko pracy Urządzenie RDAT-81 jest przeznaczone do pracy wewnątrz pomieszczeń. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.). 3

4 4.4. Budowa RDAT-81 (1) - gniazdo zasilania urządzenia, (2) - przycisk umoŝliwiający przywrócenie ustawień fabrycznych urządzenia, (3) - port LAN Diody LED Stan WLAN LAN Zasilanie Świeci (ON) Na interfejsie WLAN jest zestawione połączenie Na interfejsie LAN jest zestawione połączenie Zasilanie jest podłączone Dioda zgaszona (OFF) Na interfejsie WLAN nie jest zestawione połączenie Na interfejsie LAN nie jest zestawione połączenie Zasilanie nie jest podłączone Świecenie pulsacyjne Transmisja danych przez interfejs bezprzewodowy Transmisja danych przez interfejs LAN 5. Instalacja okablowania Dla połączenia urządzenia z komputerem naleŝy stosować przyłącze UTP/STP krosowane (ang. crossover). W przypadku łączenia urządzenia z przełącznikiem sieciowym bądź innym podobnym urządzeniem naleŝy wykorzystać przyłącze niekrosowane (ang. straight-through). 6. Konfiguracja komputera do pracy z bezprzewodowym urządzeniem sieciowym RDAT-81 Po poprawnym podłączeniu urządzenia RP-WA0804 do komputera lub przełącznika sieciowego moŝna przystąpić do jego konfiguracji. Zanim jednak dostęp do strony konfiguracyjnej WWW będzie moŝliwy, naleŝy wykonać następujące czynności: 1. Ustawić we właściwościach połączenia sieciowego karty podłączonej do urządzenia RDAT-81 następujące parametry protokołu TCP/IP: Adres IP : x (gdzie x jest liczbą całkowitą z przedziału 2 254) Maska podsieci : Zatwierdzić wszystkie zmiany i w razie potrzeby restartować komputer. 3. Otworzyć przeglądarkę internetową. 4. W pole adres wpisać: i wcisnąć [ENTER]. 4

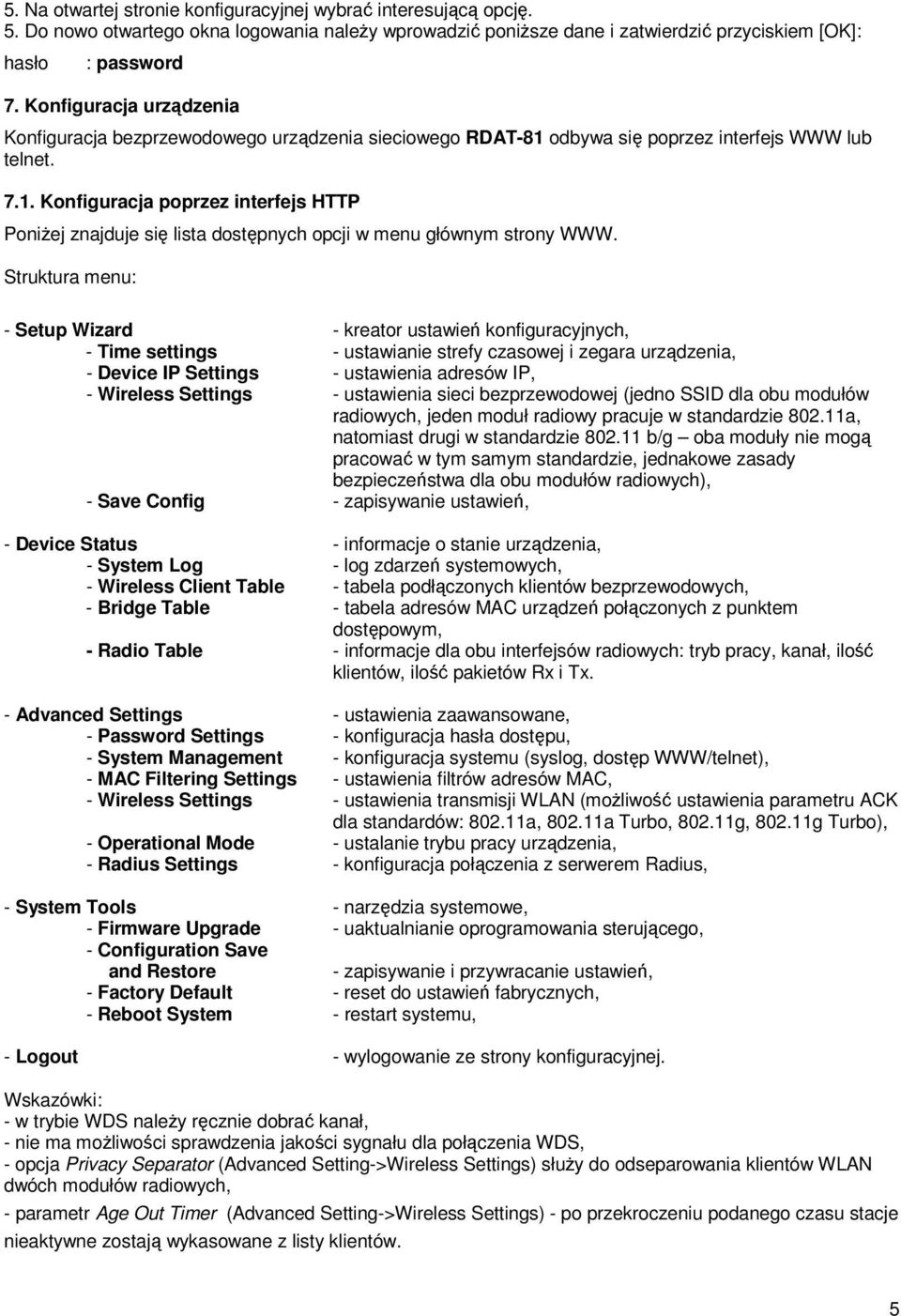

5 5. Na otwartej stronie konfiguracyjnej wybrać interesującą opcję. 5. Do nowo otwartego okna logowania naleŝy wprowadzić poniŝsze dane i zatwierdzić przyciskiem [OK]: hasło : password 7. Konfiguracja urządzenia Konfiguracja bezprzewodowego urządzenia sieciowego RDAT-81 odbywa się poprzez interfejs WWW lub telnet Konfiguracja poprzez interfejs HTTP PoniŜej znajduje się lista dostępnych opcji w menu głównym strony WWW. Struktura menu: - Setup Wizard - kreator ustawień konfiguracyjnych, - Time settings - ustawianie strefy czasowej i zegara urządzenia, - Device IP Settings - ustawienia adresów IP, - Wireless Settings - ustawienia sieci bezprzewodowej (jedno SSID dla obu modułów radiowych, jeden moduł radiowy pracuje w standardzie a, natomiast drugi w standardzie b/g oba moduły nie mogą pracować w tym samym standardzie, jednakowe zasady bezpieczeństwa dla obu modułów radiowych), - Save Config - zapisywanie ustawień, - Device Status - informacje o stanie urządzenia, - System Log - log zdarzeń systemowych, - Wireless Client Table - tabela podłączonych klientów bezprzewodowych, - Bridge Table - tabela adresów MAC urządzeń połączonych z punktem dostępowym, - Radio Table - informacje dla obu interfejsów radiowych: tryb pracy, kanał, ilość klientów, ilość pakietów Rx i Tx. - Advanced Settings - ustawienia zaawansowane, - Password Settings - konfiguracja hasła dostępu, - System Management - konfiguracja systemu (syslog, dostęp WWW/telnet), - MAC Filtering Settings - ustawienia filtrów adresów MAC, - Wireless Settings - ustawienia transmisji WLAN (moŝliwość ustawienia parametru ACK dla standardów: a, a Turbo, g, g Turbo), - Operational Mode - ustalanie trybu pracy urządzenia, - Radius Settings - konfiguracja połączenia z serwerem Radius, - System Tools - narzędzia systemowe, - Firmware Upgrade - uaktualnianie oprogramowania sterującego, - Configuration Save and Restore - zapisywanie i przywracanie ustawień, - Factory Default - reset do ustawień fabrycznych, - Reboot System - restart systemu, - Logout - wylogowanie ze strony konfiguracyjnej. Wskazówki: - w trybie WDS naleŝy ręcznie dobrać kanał, - nie ma moŝliwości sprawdzenia jakości sygnału dla połączenia WDS, - opcja Privacy Separator (Advanced Setting->Wireless Settings) słuŝy do odseparowania klientów WLAN dwóch modułów radiowych, - parametr Age Out Timer (Advanced Setting->Wireless Settings) - po przekroczeniu podanego czasu stacje nieaktywne zostają wykasowane z listy klientów. 5

6 7.2. Konfiguracja poprzez interfejs telnet PoniŜej znajduje się lista komend dostępnych z poziomu terminala telnet. 6 clear disable enable help logout ping reset config ntp client upnp wlan management ntp client upnp wlan management <adres IP> system save config set http port <numer portu TCP/UDP, > timeout <czas: wartość w minutach 1-60> ntp client prompt <tekst o dł. maks 15 znaków> system contact <tekst o dł. maks 15 znaków> ip location <tekst o dł. maks 60 znaków> name <tekst o dł. maks 30 znaków> telnet port <numer portu TCP/UDP: > timeout <czas: wartość w minutach 1-60> show arp table http ntp client system system ip telnet upnp wlan management add mac filter <tekst o dł. maks 30 znaków> <adres MAC> delete mac filter <tekst o dł. maks 30 znaków > set mac filter mode <MAC filter mode, disabled/grant/deny> show mac filter mac filter mode mac filter <tekst o dł. maks 30 znaków> disable snmp enable snmp set community string read <tekst o dł. maks 15 znaków> community string write <tekst o dł. maks 15 znaków> show community string read snmp snmp statistics trap manager manager <tekst o dł. maks 15 znaków> disable log <parametry> syslogd trace <parametry> enable log <parametry > syslogd trace <parametry> set log level <log level, 1-7> syslogd <adres IP> show log level table table <parametry> syslogd

7 add radius server primary server secondary change password disable radius mac authentication server primary server secondary enable radius mac authentication server primary server secondary set radius server reattempt <czas: wartość w minutach 5-60 > server retry show radius server server primary server secondary snmp statistics 8. Konserwacja Bezprzewodowe urządzenie sieciowe WLAN RDAT-81 nie wymaga szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie w czystym środowisku (brak pyłu i kurzu) i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Parametry techniczne RDAT-81 Nymer Atel #05371 Standard IEEE a/b/g, IEEE 802.3/u/x/af Chipset Atheros AR5112 Zakres częstotliwości 2400 MHz 2483,5 MHz, 5150 MHz 5350 MHz, 5470 MHz 5725 MHz Max. prędkość transmisji Tryby pracy radia Max. moc zestawu Regulacja mocy Tryby pracy Kanały dla 11a, SuperA Kanały dla 11b/g, 11g, SuperG w/o Turbo Kanały dla 11g Turbo, SuperG w/ Dynamic Turbo, SuperG w/ Static Turbo Antena WDS Kontrola dostępu Bezpieczeństwo WLAN NAT/Firewall Adresacja Zarządzanie Log Dodatkowe właściwości 108 Mbps 11b/g, 11g, 11a,Super a with Dynamic Turbo, Super a with Static Turbo, g Turbo, Super g with Dynamic Turbo, Super g with Static Turbo 20 dbm tak Access Point, Bridge Auto/36/40/44/48/52/56/60/64/100/ 104/108/112/116/120/124/128/132/136/140 Auto/1/2/3/4/5/6/7/8/9/10/11/12/13 6 (auto) dołączalna, 2x SMA-RP 8x SSID, MAC Address Control, max ilość klientów 64/128/152 bit WEP, WPA, WPA2, AES, TKIP, PreShare Key, RADIUS(1 serwer), blokada konfigurowania urządzenia poprzez interfejs WLAN, nie stały adres IP, klient DHCP WWW, telnet, UPnP, SNMP log systemowy, syslog, Log kontrola mocy nadawania dla kaŝdego radia, regulacja ACK, Radar Detection, Spanning Tree, wyłączenie zarządzania przez radio Wymiary 190x145.5x29 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność powietrza Certyfikaty 10% 90%, niekondensująca CE, FCC, TELEC 7

8 10. Praca urządzenia w paśmie ~5GHz Bezprzewodowe urządzenie sieciowe WLAN RDAT-81 pracujące w trybie a moŝe być stosowane w Polsce wyłącznie w następujący sposób: - wewnątrz pomieszczeń (ang. indoor): w paśmie MHz (kanały 36 64), - na zewnątrz (ang. outdoor): w paśmie MHz (kanały ) w trybie Auto. Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. 8 Atel Electronics pb/
