PRZEMYSŁOWE KOMPRESORY ŚRUBOWE EVERT-G

Transkrypt

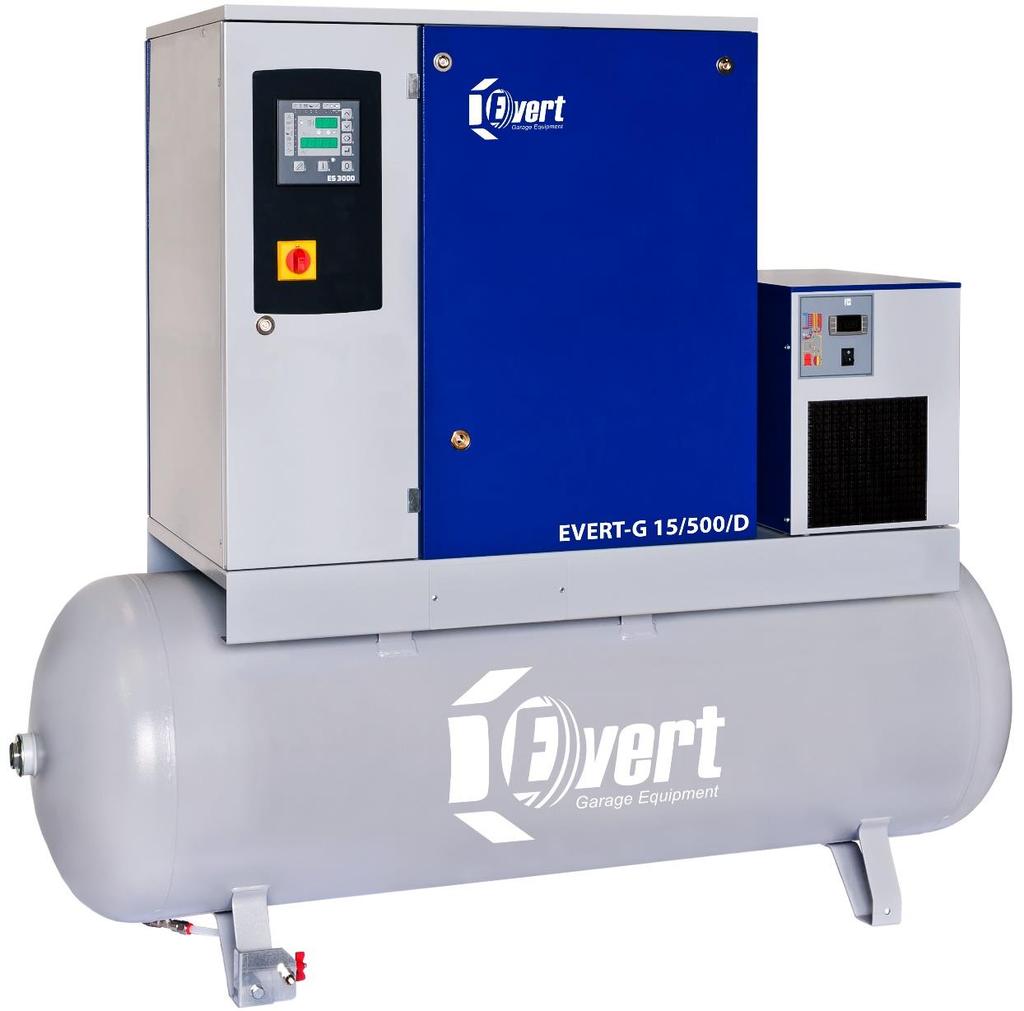

1 PRZEMYSŁOWE KOMPRESORY ŚRUBOWE EVERT-G KOMPRESORY EVERT-G - Nowa generacja modułów śrubowych: większa wydajność, dłuższa żywotność - Panel sterowania ES3000: oszczędność energii, auto-restart, kaskadowe łączenie kompresorów, zabezpieczenie termiczne silnika - Suche i czyste powietrze: wersje z osuszaczem ziębniczym są dodatkowo wyposażone w filtr wstępny i dokładny. Gotowa stacja na warsztaty blacharsko-lakiernicze.

2 Wprowadzenie Sprężarki EVERTG to w pełni przemysłowe, wyciszone sprężarki śrubowe, kompletne i gotowe do użytku. Cechy charakterystyczne sprężarek śrubowych EVERTG to: Wbudowany system dokładnej filtracji łatwej do wymiany i utrzymania w czystości. Oczyszczają sprężone powietrze z cząsteczek i płynów do 0,1 mikrona. Sekcja czerpni powietrza z dokładnym wyciszeniem. Asymetryczny stopień sprężający - moduł śrubowy Atlas Copco. Trójfazowy silnik elektryczny klasy F zasilany 380V, izolacja IP55. Przeniesienie napędu poprzez paski klinowe z automatycznym naciągiem. Modułowa wyciszona obudowa zapewnia bardzo niski poziom hałasu. Elektroniczna kontrola wraz z panelem regulacyjnym ES3000 zapewnia pełną kontrolę sprężarki.

3 Główne podzespoły sprężarki EVERT-G: 1. Wytłumiona obudowa. 2. Wysoce sprawna aluminiowa chłodnica powietrza/oleju. 3. Zawór ciśnienia minimalnego. 4. Giętkie przewody o wysokiej jakości. 5. Tłumiki akustyczne. 6. Niskoszumowy wentylator 7. Silnik elektryczny IP 55, EFF Sprzęgło z pasami umożliwiającymi wentylację własną. 9. Sprężyste podkładki antywibracyjne. 10. Elektryczny panel z kartą sterownika. 11. Filtr wlotowy suchy. 12. Filtr oleju. 13. Zbiornik oleju. 14. Regulator wlotowy. 15. Wysoko sprawna, niskoobrotowa sprężarka rotacyjno-śrubowa. 16. Solidna podstawa metalowa z wygodnymi punktami uchwytu do podnoszenia. Sterownik elektroniczny ES 3000

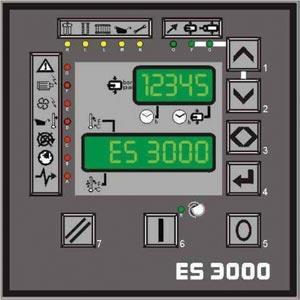

4 Sterownik elektroniczny ES3000 umożliwia: Dokonywanie wszelkich operacji dotyczących sprężarki, ładowania, rozładowywania, zatrzymywania oraz uruchamiania; Łączenie sprężarek w system współpracujących ze sobą urządzeń dostosowujących cykl pracy do aktualnego zużycia sprężonego powietrza. Przeprowadzanie sterowania oraz regulacji urządzenia; Informuje o wszelkich nieprawidłowościach; Zatrzymuje sprężarkę w nagłych wypadkach; Wyświetlanie Informacji dotyczących harmonogramu konserwacji agregatu; Oszczędność energii elektrycznej poprzez zatrzymywanie pracy sprężarki w możliwie najkrótszym czasie trwania biegu jałowego. Przyciski membranowe umożliwiają: - zatrzymanie oraz uruchomienie sprężarki; - zerowanie komunikatów alarmowych; - dostęp do menu serwisowego; - test karty. Sterowanie - dwa wyświetlacze wskazują wszystkie fazy robocze agregatu w jasny i prosty oraz przyjazny dla użytkownika sposób. Dwa przyciski funkcyjne oraz dwa przyciski przewijania do sterowania oraz programowania karty. Sygnały - wyświetlacze LED wskazują status urządzenia. System wentylacji Filtr wstępny z panelem filtrującym zapewnia maksymalną ochronę elementów wewnętrznych, filtrujący całe zasysane do urządzenia powietrze. Wysokosprawny wentylator elektryczny o profilu niskoszumowym. Precyzyjna analiza wewnętrznego przepływu powietrza. Cechy te zapewniają, że wszystkie podzespoły są wydajnie chłodzone, zapobiegając tworzeniu się kieszeni termicznych oraz optymalizując temperaturę roboczą. Przepływ powietrza chłodzącego skierowany jest do pojedynczego punktu wylotowego, tak aby ponad 90% ciepła, które w innych warunkach zostałoby utracone, mogło być odzyskane poprzez regenerację powietrza chłodzącego. Agregat śrubowy Tłoczy za pomocą asymetrycznych śrub o równej średnicy osadzonych na łożyskach o niskim poziomie zużywalności. Nowa konstrukcja, wysokowydajna we wszystkich warunkach roboczych, o zmniejszonych obrotach, profil niskoszumowy o zwiększonej niezawodności. Największy zakres silnika elektrycznego w żelaznej obudowie, Wydajność 1, Klasa F, IP55, ochrona w niskich temperaturach.

5 DANE TECHNICZNE model EVERT-G7,5 EVERT-G11 EVERT-G15 ciś. Maks. wydajność efektywna zasilanie moc silnika głośność max pressure Free air delivery Voltage motor power noise level bar m3/h l/min V/Hz/Ph kw HP db(a) 8 69, /50/3 7, , , , /50/ , , /50/ , model INDEKS CODE waga weight kg WYMIARY zbiornik tank L osuszacz dryer długość lenght szerokość width wysokość Height EVERT-G7, EVERT-G7,5/ EVERT-G7,5/500/D EVERT-G EVERT-G11/ EVERT-G11/500/D EVERT-G EVERT-G15/ EVERT-G15/500/D Gwarancja 5 lat 2. Czas realizacji: do 7 dni dla wersji na zbiorniku z osuszaczem, pozostałe modele do miesiąca czasu. 3. Dostawa, montaż, uruchomienie oraz przeszkolenie użytkownika bezpłatne na terenie RP. (nie dotyczy zużytych elementów podczas montażu i wpinania w instalację sprężarki takich jak: armatura, zawory, węże przyłączeniowe itp.) 4. Serwis gwarancyjny i pogwarancyjny na miejscu u klienta. (na terenie RP)
