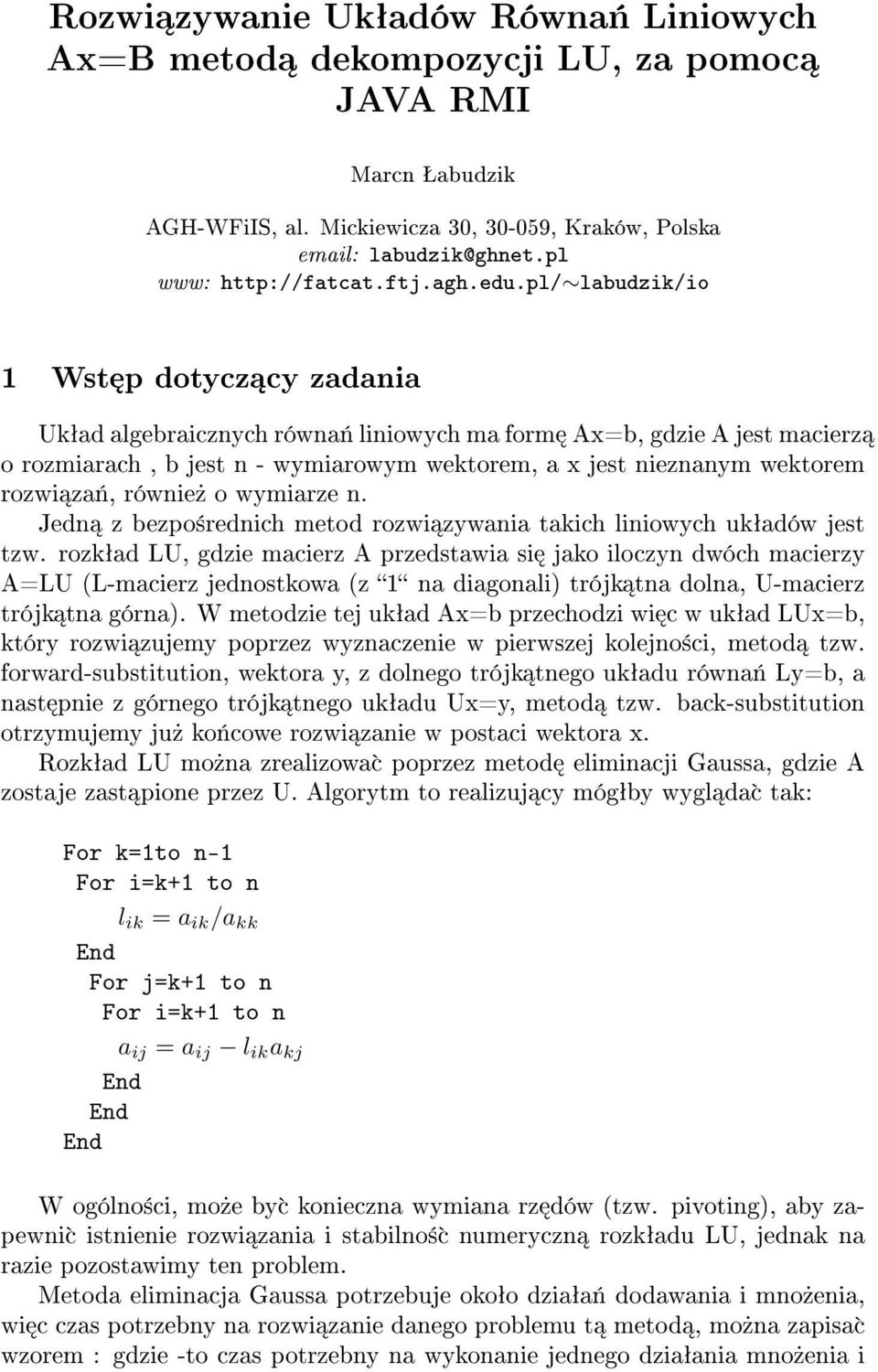

1 Rozwi zywanie Ukªadów Równa«Liniowych Ax=B metod dekompozycji LU, za pomoc JAVA RMI Marcn Šabudzik AGH-WFiIS, al. Mickiewicza 30, , Kraków, Polska www: labudzik/io 1 Wst p dotycz cy zadania Ukªad algebraicznych równa«liniowych ma form Ax=b, gdzie A jest macierz o rozmiarach, b jest n - wymiarowym wektorem, a x jest nieznanym wektorem rozwi za«, równie» o wymiarze n. Jedn z bezpo±rednich metod rozwi zywania takich liniowych ukªadów jest tzw. rozkªad LU, gdzie macierz A przedstawia si jako iloczyn dwóch macierzy A=LU (L-macierz jednostkowa (z 1 na diagonali) trójk tna dolna, U-macierz trójk tna górna). W metodzie tej ukªad Ax=b przechodzi wi c w ukªad LUx=b, który rozwi zujemy poprzez wyznaczenie w pierwszej kolejno±ci, metod tzw. forward-substitution, wektora y, z dolnego trójk tnego ukªadu równa«ly=b, a nast pnie z górnego trójk tnego ukªadu Ux=y, metod tzw. back-substitution otrzymujemy ju» ko«cowe rozwi zanie w postaci wektora x. Rozkªad LU mo»na zrealizowa c poprzez metod eliminacji Gaussa, gdzie A zostaje zast pione przez U. Algorytm to realizuj cy mógªby wygl da c tak: For k=1to n-1 For i=k+1 to n l ik = a ik /a kk For j=k+1 to n For i=k+1 to n a ij = a ij l ik a kj W ogólno±ci, mo»e by c konieczna wymiana rz dów (tzw. pivoting), aby zapewni c istnienie rozwi zania i stabilno± c numeryczn rozkªadu LU, jednak na razie pozostawimy ten problem. Metoda eliminacja Gaussa potrzebuje okoªo dziaªa«dodawania i mno»enia, wi c czas potrzebny na rozwi zanie danego problemu t metod, mo»na zapisa c wzorem : gdzie -to czas potrzebny na wykonanie jednego dziaªania mno»enia i

2 dodawania. (dodatkowo potrzebne jest jeszcze dziaªa«dzielenia, ale pomijamy ten mniej istotny warunek). Rozkªad LU mo»na zapisa c w ogólnej formie potrójnie zagnie»d»onej p tli, gdzie A zostaje zapisane przez L i U : For For For a ij = a ij (a ik /a kk )a kj Wska¹niki i,j oraz k w p tlach For (powinny by c one wstawione w miejsca - powy»szego algorytmu), mo»na wzi c w ró»norakiej kolejno±ci. Wszystkich mo»liwych wyborów organizowania tych p tli to 3!=6. Ró»na kolejno± c organizacji p tli wymaga ró»nych wymaga«odno±nie dost pu i zaj to±ci pami ci, co mo»e mie c znaczenie w przypadku realizacji zadania na maszynach o ró»nej architekturze. 2 Realizacja rozproszona zadania Zrealizowanie postawionego problemu w ±rodowisku rozproszonym wymaga skonstruowania algorytmu, w którym ka»dy proces b dzie mógª swobodnie wykonywa c obliczenia, niezale»nie od innych procesów. W naszym przypadku jest to bardzo trudne, a wr cz niemo»liwe do osi gni cia za pomoc powszechnie znanych algorytmów dekompozycji LU. W celu zrealizowania zadania w ±rodowisku rozproszonym, zostaªo ono rozªo»one w taki sposób, aby zobaczy c funkcjonowanie mechanizmów zwi zanych z Java RMI. Podstawowy algorytm z którego korzystali±my, to organizacja p tli obliczaj cej rozkªad LU (patrz poprzedni punkt) w formie kji. Forma ta, w postaci algorytmu przyjmuje posta c: For k=1 to n-1 For j=k+1 to n For i=k+1 to n a ij = a ij (a ik /a kk )a kj

3 2.1 Algorytm rozproszony W realizacji rozproszonej powy»szego algorytmu przyj li±my»e ka»dy proces rozproszony oblicza jeden element macierzy podczas dekompozycji LU. Liczba tych procesów jest wi c równa wymiarowi macierzy wej±ciowej (n x n). Ka»dy proces wykonywany jest przez serwer zalogowany do katalogu serwerów. Ilo± c serwerów zale»y od u»ytkownika, wi c zostaª wprowadzony dodatkowy podziaª zadania, przydzielaj cy wykonanie procedury rozproszonej odpowiednim serwerom. Ka»dy taki serwer otrzymuje obiekt klasy LUParameters (o czym dalej), wykonuje odpowiednie obliczenie warto±ci wspóªczynnika macierzy wej±ciowej, w zale»no±ci od tego którym jest z kolei procesem wywoªanym przez klienta. Nast pnie zwraca wynik oblicze«w postaci uaktualnionego obiektu klasy LUParameters. Schemat wykonywania operacji oblicze«rozproszonych przedstawia poni»szy rysunek. Niestety jest to nieudolny algorytm, który tak naprawd nic nie wnosi do zwykªego sekwencyjnego wykonania zadania, ale w celu zaznajomienia si z tworzeniem i dziaªaniem aplikacji rozproszonych, przyj li±my wªa±nie takie rozwi zanie. 2.2 Realizacja programu Do wykonania zadania u»yli±my mechanizmu JAVA RMI, znajduj cego si w ka»dym pakiecie instalacyjnym Javy. W pierwszym etapie stworzyli±my tzw. Interfejs (LUInterface.java), który zawiera deklaracje metod które b d wywoªywane zdalnie w ±rodowisku rozproszonym. W naszym przypadku jest to jedna metoda któr nazwali±my MyLU. Metoda ta zwraca obiekty klasy LUParameters oraz jest wywoªywana z parametrem który równie» jest obiektem tej klasy. Klasa LUParameters deniuje typy przesyªanych obiektów, którymi u nas s dwie tablice dwu wymiarowe A (macierz gªówna) i L (macierz dolna trójk tna), jedna jednowymiarowa B (wektor rozwi za«), oraz dwie liczby typu intiger i,j (odpowiednio numer wiersza, kolumny w macierzy A), dodatkowo klasa ta deniuje liczb typu oat zawieraj c kod bª du - errorcode. Klasa LUParameters implementuje klas Serializable, umo»liwiaj c spakowanie przesyªanych danych. Wspominany wcze±niej interfejs stanowi rozszerzenie klasy Remote i zwraca wyj tek RemoteException. W drugim etapie przyst pili±my do stworzenia kodu serwera, wykonuj cego obliczenia (LUImplementation.java). Klasa ta rozszerza klas UnicastRemoteObject oraz implementuje stworzony wcze±niej interfejs-luinterface. W konstruktorze tej klasy który równie» podobnie jak klasa interfejsu zwraca wyj tek RemoteException, wywoªali±my konstruktor klasy nadrz dnej. Nast pnie zaimplementowali±my metod MyLU wykonuj c gªówne obliczenia rozkªadu macierzy A na LU. W zale»no±ci od parametrów i oraz j, przekazywanych w obiekcie klasy LUParameters wraz z macierz wej±ciow A, wykonuje odpowiednie obliczenie zgodnie z algorytmem powy»ej i uaktualnia warto± c elementu aij (i-wiersz,jkolumna) macierzy A. Uaktualniony obiekt zwracany jest do klienta, który wywoªaª zdaln metod. Oczywi±cie, aby zapewni c komunikacj mi dzy serwerami a klientem ka»dy klient musi si zalogowa c do tzw. katalogu serwerów.

4 Rysunek 1: Schemat przekazywania danych dla algorytmu rozproszonego

5 W kodzie serwera cz ± c programu odpowiedzialn wªa±nie za to umie±cili±my w metodzie main. Pobiera ona nazw hosta na którym jest uruchomiony serwer i loguje siebie i swoj metod któr klient mo»e wykona c zdalnie pod odpowiednim adresem postaci przypominaj cej URL: //hostname/mylu. Po kompilacji tak stworzonego serwera, trzeba uruchomi c program rmic (nale» cy do pakietu Java) z argumentem b d cym nazw klasy serwera. W ten sposób generuj c klasy ze szkieletem serwera i namiastkami. Kolejnym etapem byªo stworzenie kodu klienta. Klient w swojej metodzie main, wczytuje dane z pliku wej±ciowego, nast pnie wykonuje pivoting na tych danych, dokonuj c odpowiedniego przestawienia wierszy, tak aby zadanie byªo jak najlepiej rozwi zywalne numerycznie. Klient wczytuje te» z pliku nazwy komputerów-serwerów na których b dzie wykonywaª odpowiednie obliczenia. Po wczytaniu wszystkich danych, nast puje podziaª zadania na odpowiednie serwery, ka»dy z nich otrzyma cz ± c danych które b dzie obliczaª. Obrazóje to rysunek 3. Niestety problem który rozwi zujemy, nie jest mo»liwy do rozwi zywania jednocze±nie przez wi cej w tków, wi c musieli±my zrobi c synchronizacj polegaj ca na tym,»e po wykonaniu cz ±ci oblicze«przez jeden serwer i zwróceniu wyników do klienta, ten wysyªa ju» uaktualnione dane do nast pnego serwera, który oblicza swoj cz ± c. Schemat tego pokazany jest na rys.1. Klient próbuj c wywoªa c metod zdaln, szuka najpierw w katalogu serwerów czy serwer do którego si on odwoªuje si zalogowaª i uzyskuje do niego odpowiedni adres, dzi ki któremu mo»e si z nim ju» kontaktowa c i wysyªa c mu dane do oblicze«. Po rozªo»eniu macierzy A na LU, klient wykonuje ju» tylko obliczenia ko«- cowe, pozwalaj ce na znalezienie ostatecznego rozwi zania zadanego problemu, poprzez wyliczenie wektora rozwi za«(rozwi zania zapisywane s w wektorze B). 3 Schemat blokowy algorytmu Schemat przedstawiony zostaªna rysunku 2. 4 Opis dziaªania programu 4.1 Struktura pliku wej±ciowego Plik wej±ciowy zawieraj cy dane wykorzystywane przy obliczeniach musi mie c odpowiedni struktur. Przyj li±my»e, pierwszy element to jest rozmiar zadania, okre±lony wymiarem wektora rozwi za«ukªadu Ax=b. Nast pnie znajduje si odpowiednia liczba danych wej±ciowych stanowi cych macierz A oraz wektor rozwi za«b. Przykªad takiej struktury, dla wymiaru 3 znajduje si poni»ej : 3 // wymiar zadania // macierz A

6 Rysunek 2: Podziaª pracy na poszczegòlne procesy

7 Rysunek 3: Schemat blokowy algorytmu

8 //wektor b 3 1 Drugi plik wej±ciowy powinien zawiera c nazwy hostów na których pracuj aplikacje serwerów i na których b d wykonywane obliczenia. W pliku tym nazwy te powinny znajdowa c si jedna pod drug. Mo»liwe jest wykomentowanie danego serwera, poprzez dodanie na pocz tku linii znaku, dzi ki czemu program nie b dzie braª tego serwera pod uwag. 4.2 Proces kompilacji - makele Aby uªatwi c kompilacje programu i jego uruchomienie, stworzyli±my plik makele, który zawiera odpowiednie reguªy to realizuj ce. Przed uruchomieniem makele ( za pomoc polecenia make) u»ytkownik powinien wpisa c w pliku makele odpowiednie dane. W polu J2SDK nale»y wpisa c ±cie»k dost pu do katalogu gdzie zainstalowano Jav. Makele skompiluje nam wszystkie programy i wygeneruje kod serwera i klienta. Wy±wietli tak»e dodatkow informacje jak uruchomi c odpowiednie programy. 4.3 Uruchomienie aplikacji Aby wykona c program nale»y uruchomi c odpowiedni liczb serwerów (minimum jeden) i program klienta. Przed wykonaniem programu serwera nale»y, wystartowa c na danym komputerze katalog serwerów poprzez wykonie polecenia: rmiregistry java.rmi.server.codebase & Domy±lnie catalog ten uruchamiany jest na porcie Nast pnie nale»y wyeksportowa c domy±ln scierzke bibliotek: export LD_LIBRARY PATH=SOURCE_PATH oraz uruchomi c aplikacje serwera poprzez: java -cp. -Djava.security.policy=$(PATH)/java.policy -Djava.rmi.server.codebase=file://$(PATH)/ LUImplementation gdzie PATH to podobnie jak poprzednio ±cie»ka do programów serwera, klienta i interfejsu. Plik java.policy uruchamiany jest, aby umo»liwi c komunikacj. W naszym przypadku dla uproszczenia zezwala on na wszystko, ale powinien zawiera c tylko odpowiednie przepisy pozwalaj ce na uruchomienie aplikacji i jednocze±nie zapewnienie bezpiecze«stwa. Aby uruchomi c program klienta wystarczy wpisa c: java client hostlist in2.dat gdzie hostlist to nazwa pliku z list serwerów, a drugi parametr wywoªania to nazwa pliku z danymi. Opcja make clean, przywraca pierwotn zawarto± c katalogu.

9 4.4 Dziaªanie aplikacji Klient wysyªa dane przeczytane z pliku do odpowiedniego serwera. Serwer z kolei oblicza dany element macierzy w zale»no±ci od parametrów i (wiersz) oraz j (kolumna), deniuj cych poªo»enie argumentu który dany serwer powinien obliczy c i zmodykowa c. Wynik obliczenia macierzy U zapisywany jest do macierzy A, wraz z wynikami potrzebnymi do dalszych wylicze«. Natomiast wynik obliczenia macierzy L, zapisywany jest do macerzy o takiej samej nazwie. Caªo± c w postaci obiektu LUParameters, zwracana jest do klienta. Mo»na porówna c wyniki dziaªania naszego programu z wynikami rzeczywistymi. Oczywi±cie wyniki si pokrywaj, co ±wiadczy o tym»e nasz algorytm dziaªa poprawnie. W ¹ródle programu znajduj si dodatkowo komentarze, uªatwiaj ce zrozumienie dziaªania caªego programu. References frazier/cs20/c/lab2/lab.html
