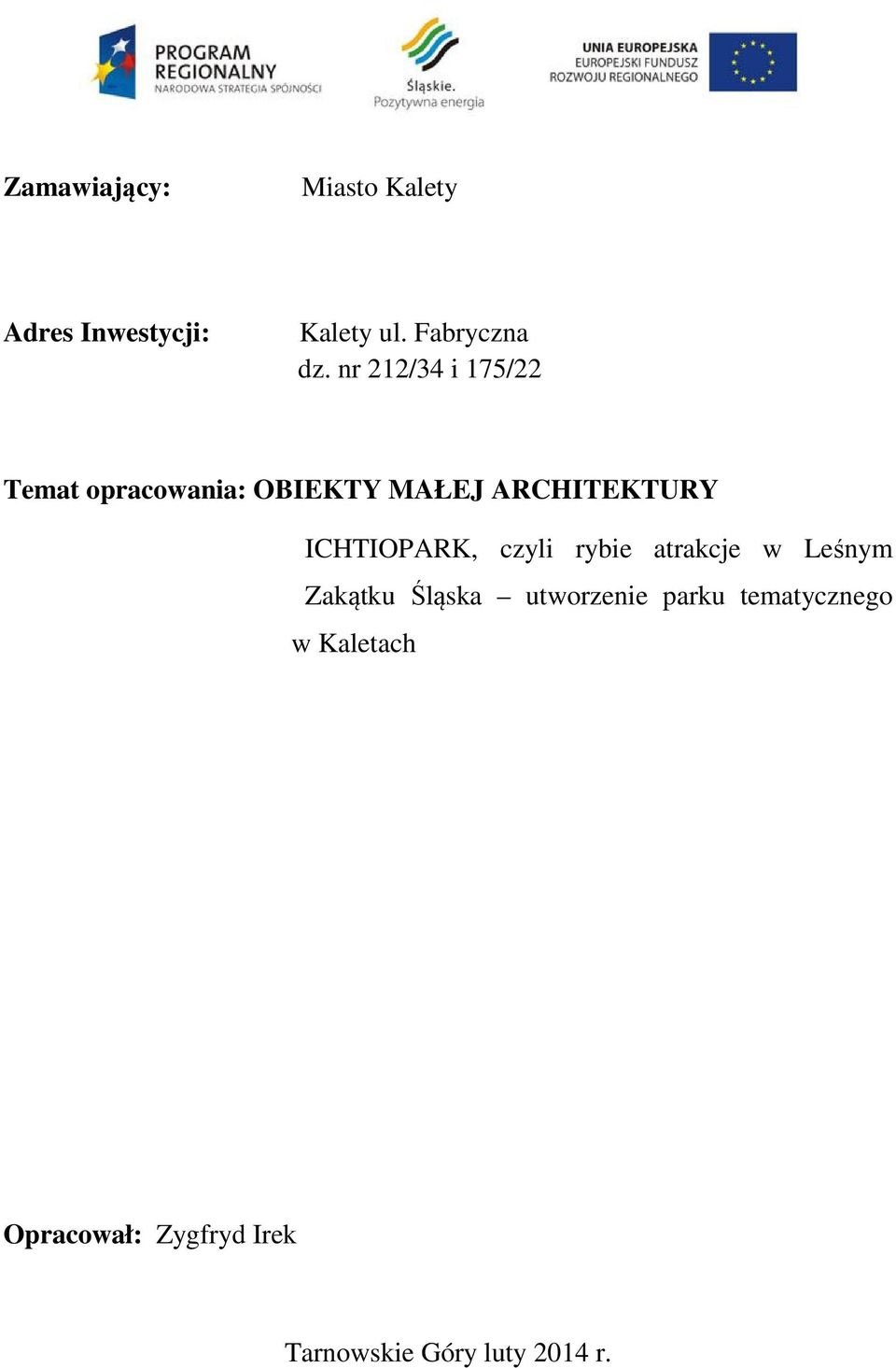

1 Zamawiający: Miasto Kalety Adres Inwestycji: Kalety ul. Fabryczna dz. nr 212/34 i 175/22 Temat opracowania: OBIEKTY MAŁEJ ARCHITEKTURY ICHTIOPARK, czyli rybie atrakcje w Leśnym Zakątku Śląska utworzenie parku tematycznego w Kaletach Opracował: Zygfryd Irek Tarnowskie Góry luty 2014 r.

ICHTIOPARK, czyli rybie atrakcje w Leśnym Zakątku Śląska utworzenie

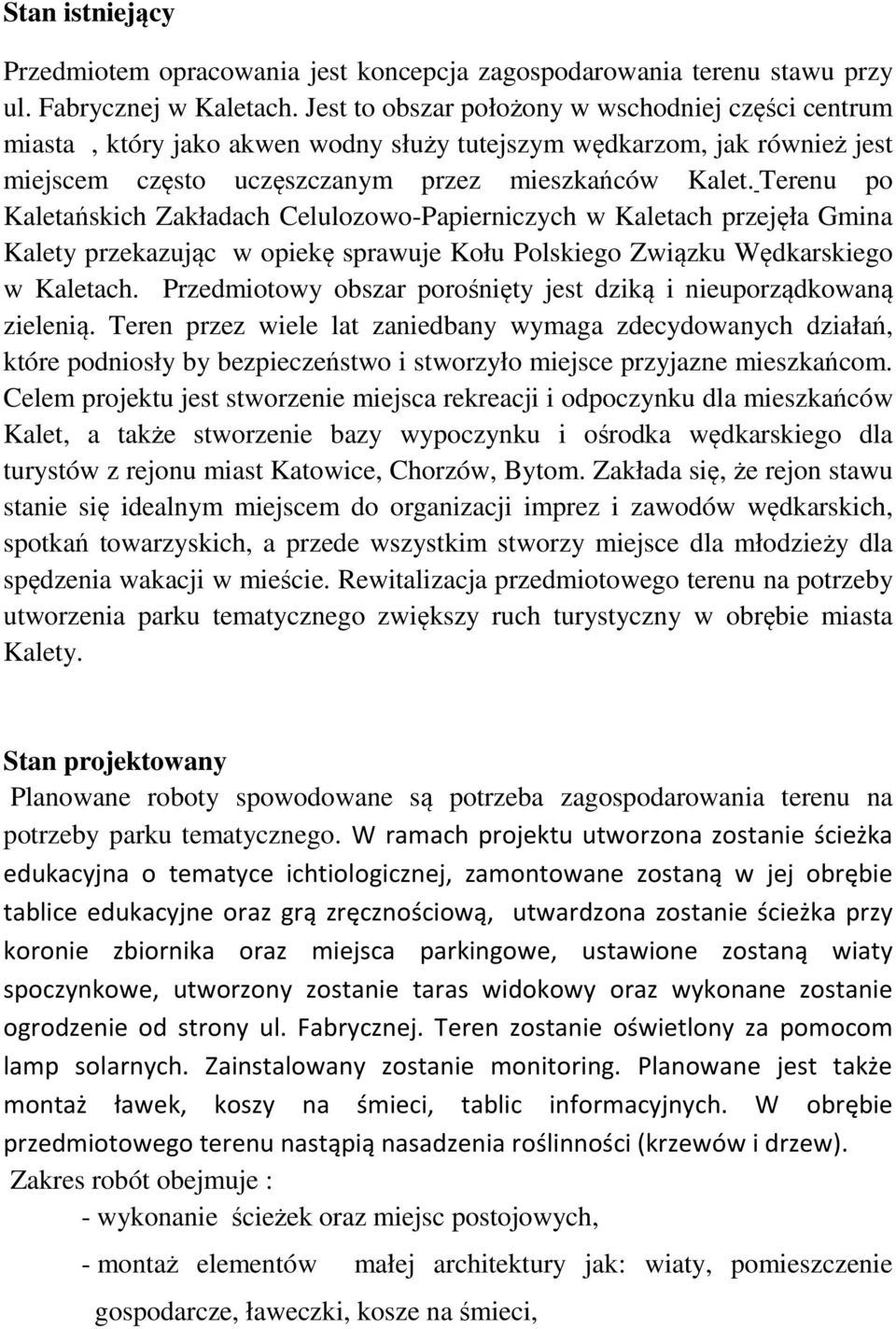

2 Stan istniejący Przedmiotem opracowania jest koncepcja zagospodarowania terenu stawu przy ul. Fabrycznej w Kaletach. Jest to obszar położony w wschodniej części centrum miasta, który jako akwen wodny służy tutejszym wędkarzom, jak również jest miejscem często uczęszczanym przez mieszkańców Kalet. Terenu po Kaletańskich Zakładach Celulozowo-Papierniczych w Kaletach przejęła Gmina Kalety przekazując w opiekę sprawuje Kołu Polskiego Związku Wędkarskiego w Kaletach. Przedmiotowy obszar porośnięty jest dziką i nieuporządkowaną zielenią. Teren przez wiele lat zaniedbany wymaga zdecydowanych działań, które podniosły by bezpieczeństwo i stworzyło miejsce przyjazne mieszkańcom. Celem projektu jest stworzenie miejsca rekreacji i odpoczynku dla mieszkańców Kalet, a także stworzenie bazy wypoczynku i ośrodka wędkarskiego dla turystów z rejonu miast Katowice, Chorzów, Bytom. Zakłada się, że rejon stawu stanie się idealnym miejscem do organizacji imprez i zawodów wędkarskich, spotkań towarzyskich, a przede wszystkim stworzy miejsce dla młodzieży dla spędzenia wakacji w mieście. Rewitalizacja przedmiotowego terenu na potrzeby utworzenia parku tematycznego zwiększy ruch turystyczny w obrębie miasta Kalety. Stan projektowany Planowane roboty spowodowane są potrzeba zagospodarowania terenu na potrzeby parku tematycznego. W ramach projektu utworzona zostanie ścieżka edukacyjna o tematyce ichtiologicznej, zamontowane zostaną w jej obrębie tablice edukacyjne oraz grą zręcznościową, utwardzona zostanie ścieżka przy koronie zbiornika oraz miejsca parkingowe, ustawione zostaną wiaty spoczynkowe, utworzony zostanie taras widokowy oraz wykonane zostanie ogrodzenie od strony ul. Fabrycznej. Teren zostanie oświetlony za pomocom lamp solarnych. Zainstalowany zostanie monitoring. Planowane jest także montaż ławek, koszy na śmieci, tablic informacyjnych. W obrębie przedmiotowego terenu nastąpią nasadzenia roślinności (krzewów i drzew). Zakres robót obejmuje : - wykonanie ścieżek oraz miejsc postojowych, - montaż elementów małej architektury jak: wiaty, pomieszczenie gospodarcze, ławeczki, kosze na śmieci,

Terenu po Kaletańskich Zakładach Celulozowo-Papierniczych w Kaletach przejęła Gmina Kalety przekazując w opiekę sprawuje Kołu Polskiego Związku Wędkarskiego w Kaletach.

3 - zakup i montaż pomostów pływających, - utwardzenie tarasu widokowego, - zabezpieczenie terenu poprzez montaż ogrodzenia - zastosowanie systemu monitorującego, - oświetlenie terenu, Wokół stawu zostanie utworzona ścieżka tematyczna poprzez utwardzenie terenu. Przy ścieżce tematycznej zostaną umieszczone tablice edukacyjne o wymiarach 1,0 m x 0,80 m z tworzywa PCV na słupkach stalowych z profili zamkniętych o wymiarach Ø 50mm, wysokość od gruntu do dolnej krawędzi tablicy 210cm w ilości 10 szt. Wzdłuż północnego i wschodniego brzegu stawu zostaną rozmieszczone elementy malej architektury w postaci: a/ wiaty spoczynkowe Wiaty spoczynkowe będą wykonane w technologii drewnianej, ich wymiary to: podstawa szałasu: 3,35 x 3,0 m w obrysie dolnym, wymiar zewnętrzny: 3,8 x 3,8 m (dach) wysokość: 3,0 m, stół wewnątrz wiaty spoczynkowej ok. 3,35 x 0,85 x 0,75 m, po przeciwległych stronach stołu ławki ok. 3,35 x 0,45 m, wysokość siedziska ok. 45cm, wysokość całkowita ok. 85cm. Planuje się zamontować 10 wiat spoczynkowych w północnej części działki. Przystosowane będą do pomieszczenia 10 uczestników wyposażoną w dwie ławki i stolik wykonanych z drewna. Wiaty będą dostosowane do wymogów osób niepełnosprawnych tj. brak progów na wejściu do wiat. b/ wiata gospodarcza Po wschodniej części brzegu stawu zamontowana zostanie wiata gospodarcza zamknięta wykonana w technologii drewnianej o wymiarach: grubość ściany: 28mm, rozmiar zewnętrzny: 445 x 400cm, rozmiar wewnętrzny: 425 x 400cm,

Przy ścieżce tematycznej zostaną umieszczone tablice edukacyjne o wymiarach 1,0 m x 0,80 m z tworzywa PCV na słupkach stalowych z profili zamkniętych o wymiarach Ø 50mm, wysokość od gruntu do dolnej

4 powierzchnia wewnętrzna podłogi : 16,5m2, powierzchnia dachu: 26,6m2, wysokości ściany bocznej: 205cm, wysokości w szczycie: 257cm, kąt nachylenia dachu: 14 st., grubość deski podłogowej: 18mm, grubość dachu: 18mm, impregnowane podwaliny: 45 x 70mm, drzwi: 1200 x 1955mm, okna: 2 x 765 x 765mm. c/duża wiata spoczynkowa z paleniskiem dla ryb Obok wiaty gospodarczej po stronie południowej zostanie ustawiona duża wiata spoczynkowa wraz z piecem dla ryb. Wiata wykonana w technologii drewnianej o średnicy 5,60 m, Wiata zostanie wyposażona w plenerowy piec do ryb ze stali nierdzewnej z rusztami na węgiel drzewny lub drewno. Ze względu na drewnianą konstrukcję wiaty należy oddzielić palenisko od elementów drewnianych materiałami izolacyjnymi. Konstrukcja dachu oparta jest na słupie środkowym o średnicy 25 cm i wysokości 5,43 m. Słupy boczne na obwodzie o średnicy 20 cm i długości 3,20 m W środkowej części wiaty zaprojektowano stół okrągły o średnicy1,60 m i ławkę wokół stołu z drewna obrzynanego i obrobionego. Po obwodzie wiaty na słupach wsporczych zamontować balustradę o wysokości 1,10 m z trzech rzędów desek o grubości 32 mm. Nad górną deską planuje się wykonać pochwyt z krawędziaka obrobionego o wymiarach 60x80mm. Uwaga: Wszystkie elementy drewniane wiat powinny być zaimpregnowane dwukrotnie środkiem impregnacyjno grzybobójczym bezbarwnym np. Drewnochron. d/ ławki Wzdłuż ścieżki edukacyjnej rozmieszczone zostanie 20 szt. ławek wypoczynkowych z podstawą z betonu gładkiego i części siedziskowej z drewna iglastego heblowanego o wymiarach: - wysokość 76 cm, szerokości 40 cm i wysokości 1,80 m.

c/duża wiata spoczynkowa z paleniskiem dla ryb Obok wiaty gospodarczej po stronie południowej zostanie ustawiona duża wiata spoczynkowa wraz z piecem dla ryb.

5 e/ kosze na śmieci W pobliżu ławek rozmieszonych zostanie 20 szt. koszy na śmieci wykonanych z blachy stalowej malowanej proszkowo o kolorze czarnym zamontowanych w podłożu, mających dodatkowy pojemnik na śmieci o pojemności 53 litrów. d/oświetlenie ścieżki edukacyjnej Zamontowanych zostanie 15 szt lamp solarnych typ DC-100/44/2Z5 o wysokości słupa 3,30 m o parametrach: - źródło światła 2 żarówki LED 5 W - strumień świetlny- 850 lm - moc paneli 100W - sposób włączania czujnik zmierzchowy Zagospodarowanie terenu wokół stawu: a/ścieżka edukacyjna Wykonana zostanie ścieżka przy koronie zbiornika wodnego szerokości 1,20 m oraz podjazdy w miejscu ustawienie wiat spoczynkowych o szerokości 1,50 m, o długości ok. 700 mb. b/ miejsca postojowe Przy wjeździe na teren stawu zaprojektowano po zachodniej stronie obszaru 10 miejsc parkingowych z wydzieleniem jednego miejsca postojowego dla niepełnosprawnych. Do miejsc postojowych przewidziany jest dojazd od strony ulicy Fabrycznej podjazdem o nawierzchni utwardzonej o szerokości 3m. c/wykonanie ogrodzenia Równolegle do ul. Fabrycznej po północnej stronie stawu zostanie wykonane ogrodzenie z paneli ogrodzeniowych o następujących parametrach: - długość 250 mb ogrodzenia, - panel ogrodzeniowy3d ocynkowany powlekany PCV o wysokości 1,70 i szerokości 2,50 m.

d/oświetlenie ścieżki edukacyjnej Zamontowanych zostanie 15 szt lamp solarnych typ DC-100/44/2Z5 o wysokości słupa 3,30 m o parametrach: - źródło światła 2 żarówki LED 5 W - strumień świetlny- 850 lm

6 d/ taras widokowy W miejscu wypustu żelbetowego wykonanego w zachodnio-południowej części brzegu stawu planowany jest taras widokowy przystosowany dla potrzeb osób niepełnosprawnych. Będzie to okrąg o średnicy 7 m, z podjazdem dla osób niepełnosprawnych, z którego będzie możliwość łowienia ryb i obserwacji. Taras widokowy zostanie zabezpieczony barierką ochronną wykonana ze stali nierdzewnej AISI 304 o wymiarach: - wysokość 150 cm, - długość po obwodzie 15 mb, - konstrukcja: słupek 40x40, wypełnienie 4x 20x20, pochwyt 27x40. e/ pomosty pływające Wzdłuż brzegu po północnej i południowej części stawu planuje się montaż 34 szt. pomostów pływających o module podstawy FS 1060 w kolorze perłowym. Pomosty zostaną zakotwione w podłożu przy pomocy śrub kotwiących zatopionych w stopach żelbetowych. Wymiary pomostu: cm x 152,4 cm x 25.4 cm, masa: 38,56 kg. f/ monitoring Przewidziano zamontowanie 5 kamer z rejestrowanym obrazem i przekazywanym do działu nadzoru parku.

Taras widokowy zostanie zabezpieczony barierką ochronną wykonana ze stali nierdzewnej AISI 304 o wymiarach: - wysokość 150 cm, - długość po obwodzie 15 mb, - konstrukcja: słupek 40x40, wypełnienie 4x
