1 Projekt budowy parkingu strategicznego Parkuj i Jedź (Park & Ride), dz. ew. nr 2/13, 2/12, 2/3, 2/4, 2/5, 2/6 i 2/7 z obrębu w dzielnicy Włochy Specyfikacja Techniczna ST A Wykonanie izolacji pionowej ścian fundamentowych Inwestor: ZARZĄD TRANSPORTU MIEJSKIEGO ulica Senatorska Warszawa Jednostka projektowa: DHV POLSKA Sp. z o.o. ul. Domaniewska 41, Warszawa A.R.T. GROUP Sp. z o.o. ul. Rysy 2, Warszawa Warszawa, czerwiec 2009 Projekt Budowa parkingów strategicznych Parkuj i Jedź (Park&Ride) II etap został wpisany do Indykatywnego Planu Inwestycyjnego projekty kluczowe w ramach RPO WM

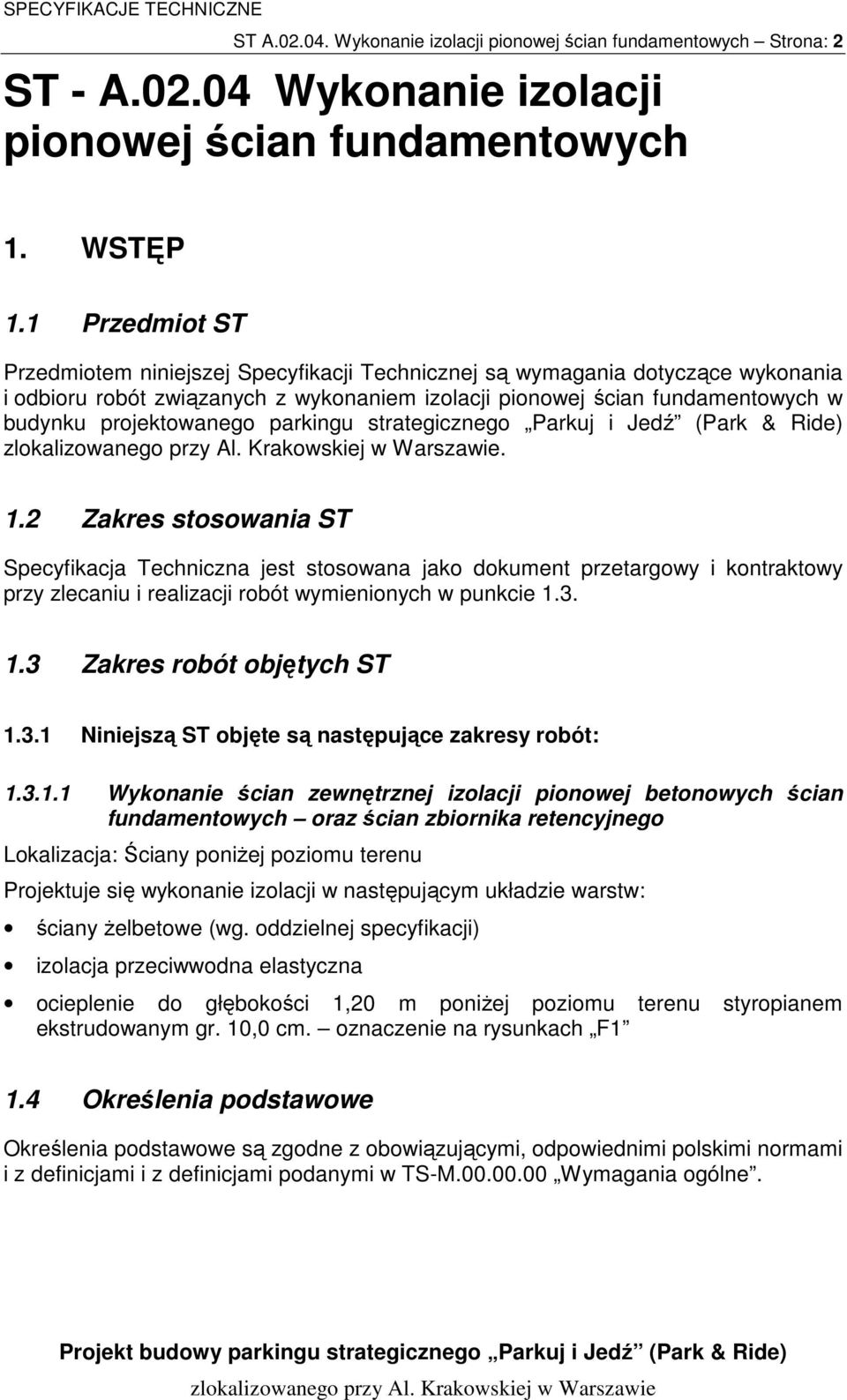

2 ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: 2 ST - A Wykonanie izolacji pionowej ścian fundamentowych 1. WSTĘP 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem izolacji pionowej ścian fundamentowych w budynku projektowanego parkingu strategicznego Parkuj i Jedź (Park & Ride). 1.2 Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Niniejszą ST objęte są następujące zakresy robót: Wykonanie ścian zewnętrznej izolacji pionowej betonowych ścian fundamentowych oraz ścian zbiornika retencyjnego Lokalizacja: Ściany poniŝej poziomu terenu Projektuje się wykonanie izolacji w następującym układzie warstw: ściany Ŝelbetowe (wg. oddzielnej specyfikacji) izolacja przeciwwodna elastyczna ocieplenie do głębokości 1,20 m poniŝej poziomu terenu styropianem ekstrudowanym gr. 10,0 cm. oznaczenie na rysunkach F1 1.4 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami i z definicjami podanymi w TS-M Wymagania ogólne.

3 ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: Ogólne wymagania dotyczące robót Zakres robót Wykonawca robót jest odpowiedzialny za jakość wykonanych robót oraz za zgodność robót z Dokumentacją Projektową, ST oraz poleceniami Przedstawiciela Zamawiającego. Ogólne wymagania dotyczące robót podano w ST-M MATERIAŁY 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w TS-M Wymagania ogólne 2.2 Materiały do wykonania robót Izolacja ścian fundamentowych - Systemowy zestaw preparatów do wykonywania ciągłych izolacji przeciwwilgociowych ścian fundamentowych z warstwą osłonową z płyt z polistyrenu ekstrudowanego np. firmy DEITERMANN składający się z następujących produktów: o Preparat gruntujący bezrozpuszczalnikowy pod powłokę bitumiczną EUROLAN 3K, o Szpachlówka HKS modyfikowana tworzywem sztucznym do wykonywania wyobleń (faset) o Grubopowłokowa masa uszczelniająca Superflex SB do nanoszenia metodą natryskiwania, nie zawierająca rozpuszczalników, o Klej bitumiczny PK do przyklejania płyt z polistyrenu ekstrudowanego w obszarze gruntu do głębokości 1,0 m. W przypadku zmiany producenta, proponowane materiały zamienne muszą tworzyć systemowe rozwiązanie o porównywalnych właściwościach. Wymiana i mieszanie elementów systemu pochodzących od róŝnych producentów jest niedopuszczalne. - Płyty z polistyrenu ekstrudowanego gr. 10 cm z frezowaną krawędzią na obwodzie umoŝliwiającą połączenie bez mostka termicznego zgodnie z PN-EN 13164:2009 Wyroby do izolacji cieplnej w budownictwie. Wyroby z polistyrenu ekstrudowanego (XPS) produkowane fabrycznie. Specyfikacja np. DOW ROOFMATE SL

4 3. SPRZĘT ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w TS-M Sprzęt do wykonania robót Do wykonania robót wykorzystany zostanie następujący sprzęt: - Samochód dostawczy ład. do 0.9t - Aparat do niskociśnieniowego natrysku bezpowietrznego mas bitumicznych, np. typu Wagner GP 3000 Inny sprzęt zaakceptowany przez Przedstawiciela Zamawiającego 4. TRANSPORT 4.1 Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w TS-M Transport materiałów i sprzętu Materiały i sprzęt do wykonania robót naleŝy przewozić w zasadzie powszechnie stosowanymi środkami transportowymi, zabezpieczając je przed uszkodzeniami mechanicznymi i wpływami atmosferycznymi. 5. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonania robót Ogólne wymagania dotyczące wykonania robót podano w TS-M

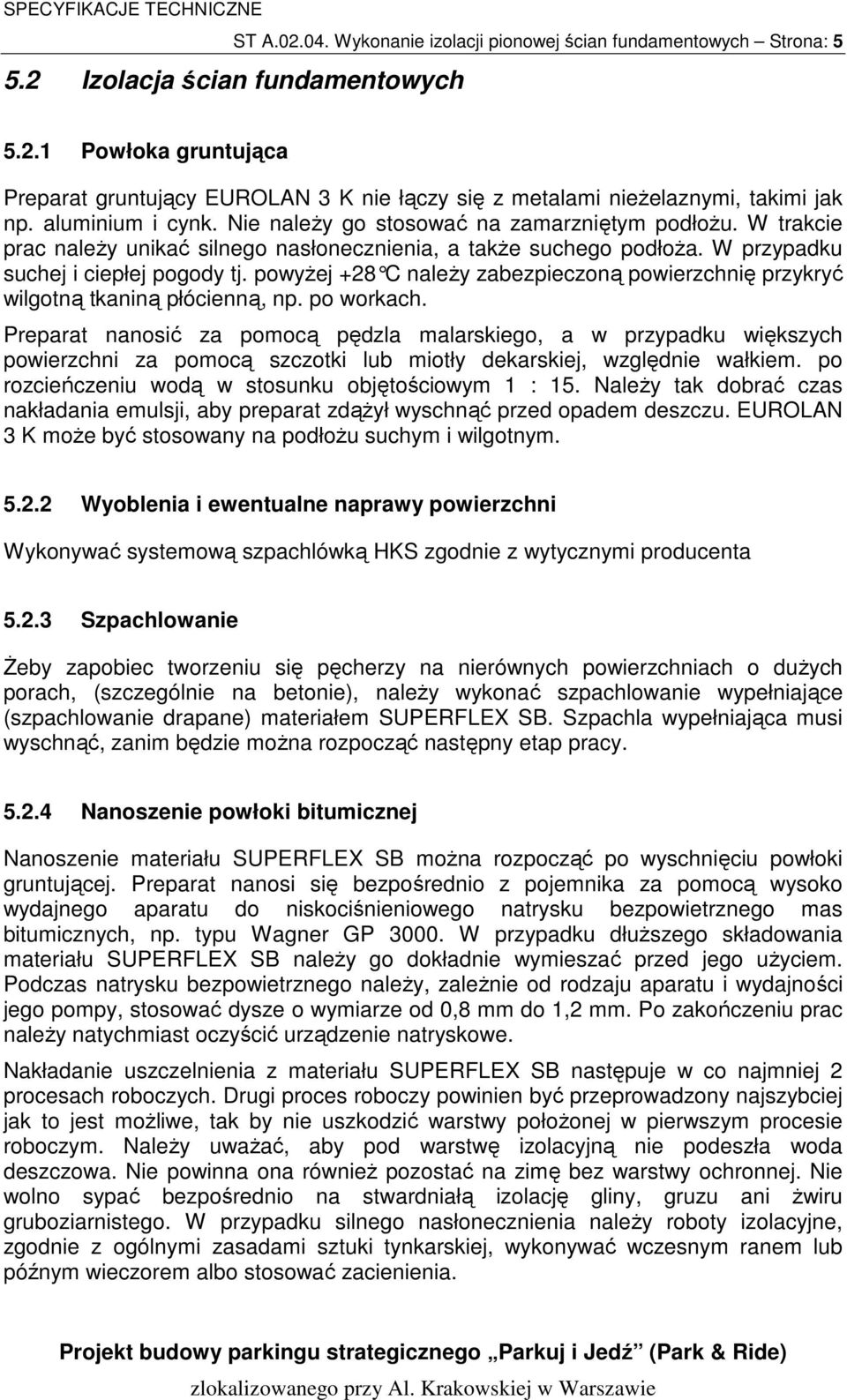

5 5.2 Izolacja ścian fundamentowych ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: Powłoka gruntująca Preparat gruntujący EUROLAN 3 K nie łączy się z metalami nieŝelaznymi, takimi jak np. aluminium i cynk. Nie naleŝy go stosować na zamarzniętym podłoŝu. W trakcie prac naleŝy unikać silnego nasłonecznienia, a takŝe suchego podłoŝa. W przypadku suchej i ciepłej pogody tj. powyŝej +28 C naleŝy zabezpieczoną powierzchnię przykryć wilgotną tkaniną płócienną, np. po workach. Preparat nanosić za pomocą pędzla malarskiego, a w przypadku większych powierzchni za pomocą szczotki lub miotły dekarskiej, względnie wałkiem. po rozcieńczeniu wodą w stosunku objętościowym 1 : 15. NaleŜy tak dobrać czas nakładania emulsji, aby preparat zdąŝył wyschnąć przed opadem deszczu. EUROLAN 3 K moŝe być stosowany na podłoŝu suchym i wilgotnym Wyoblenia i ewentualne naprawy powierzchni Wykonywać systemową szpachlówką HKS zgodnie z wytycznymi producenta Szpachlowanie śeby zapobiec tworzeniu się pęcherzy na nierównych powierzchniach o duŝych porach, (szczególnie na betonie), naleŝy wykonać szpachlowanie wypełniające (szpachlowanie drapane) materiałem SUPERFLEX SB. Szpachla wypełniająca musi wyschnąć, zanim będzie moŝna rozpocząć następny etap pracy Nanoszenie powłoki bitumicznej Nanoszenie materiału SUPERFLEX SB moŝna rozpocząć po wyschnięciu powłoki gruntującej. Preparat nanosi się bezpośrednio z pojemnika za pomocą wysoko wydajnego aparatu do niskociśnieniowego natrysku bezpowietrznego mas bitumicznych, np. typu Wagner GP W przypadku dłuŝszego składowania materiału SUPERFLEX SB naleŝy go dokładnie wymieszać przed jego uŝyciem. Podczas natrysku bezpowietrznego naleŝy, zaleŝnie od rodzaju aparatu i wydajności jego pompy, stosować dysze o wymiarze od 0,8 mm do 1,2 mm. Po zakończeniu prac naleŝy natychmiast oczyścić urządzenie natryskowe. Nakładanie uszczelnienia z materiału SUPERFLEX SB następuje w co najmniej 2 procesach roboczych. Drugi proces roboczy powinien być przeprowadzony najszybciej jak to jest moŝliwe, tak by nie uszkodzić warstwy połoŝonej w pierwszym procesie roboczym. NaleŜy uwaŝać, aby pod warstwę izolacyjną nie podeszła woda deszczowa. Nie powinna ona równieŝ pozostać na zimę bez warstwy ochronnej. Nie wolno sypać bezpośrednio na stwardniałą izolację gliny, gruzu ani Ŝwiru gruboziarnistego. W przypadku silnego nasłonecznienia naleŝy roboty izolacyjne, zgodnie z ogólnymi zasadami sztuki tynkarskiej, wykonywać wczesnym ranem lub późnym wieczorem albo stosować zacienienia.

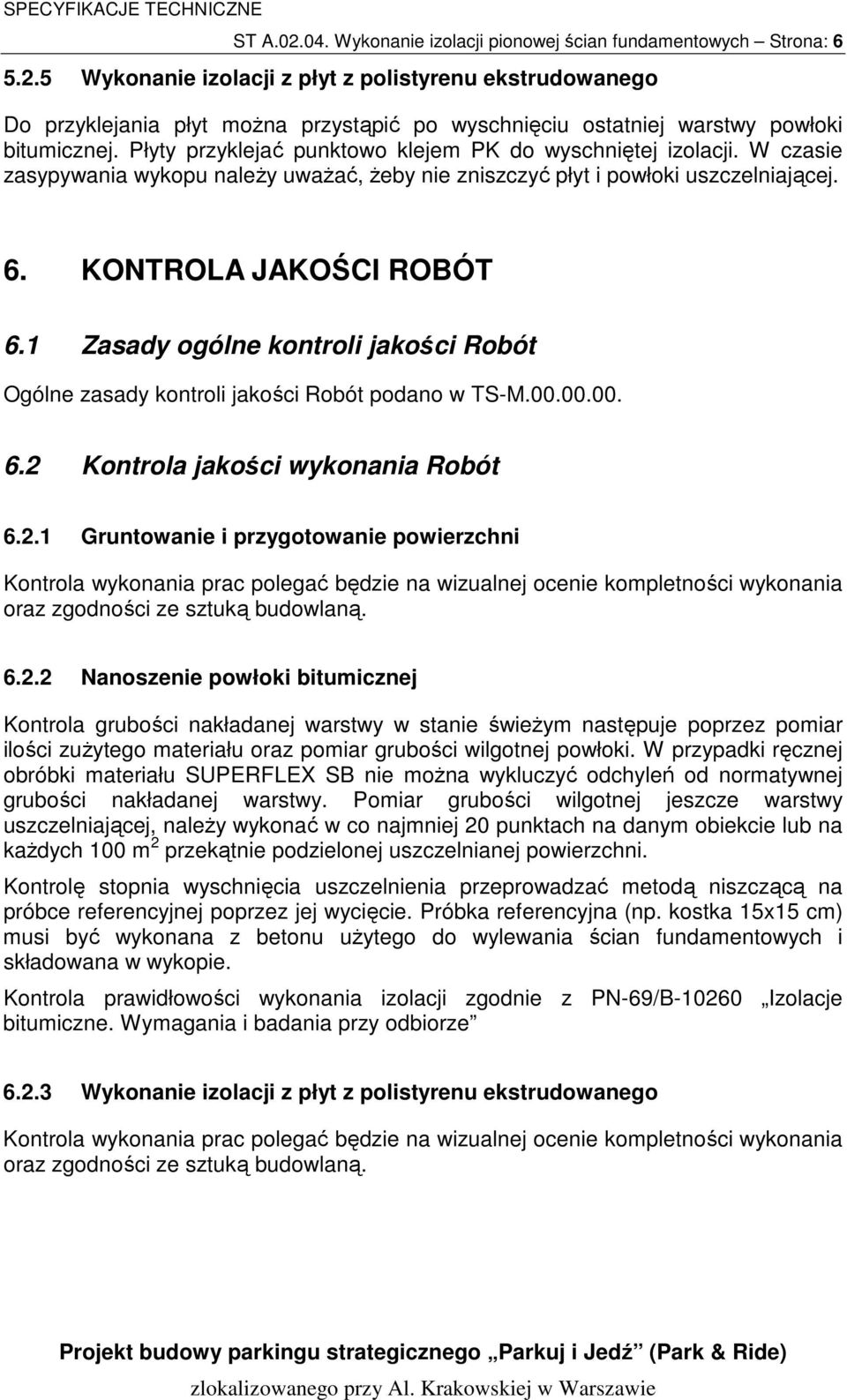

6 ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: Wykonanie izolacji z płyt z polistyrenu ekstrudowanego Do przyklejania płyt moŝna przystąpić po wyschnięciu ostatniej warstwy powłoki bitumicznej. Płyty przyklejać punktowo klejem PK do wyschniętej izolacji. W czasie zasypywania wykopu naleŝy uwaŝać, Ŝeby nie zniszczyć płyt i powłoki uszczelniającej. 6. KONTROLA JAKOŚCI ROBÓT 6.1 Zasady ogólne kontroli jakości Robót Ogólne zasady kontroli jakości Robót podano w TS-M Kontrola jakości wykonania Robót Gruntowanie i przygotowanie powierzchni Kontrola wykonania prac polegać będzie na wizualnej ocenie kompletności wykonania oraz zgodności ze sztuką budowlaną Nanoszenie powłoki bitumicznej Kontrola grubości nakładanej warstwy w stanie świeŝym następuje poprzez pomiar ilości zuŝytego materiału oraz pomiar grubości wilgotnej powłoki. W przypadki ręcznej obróbki materiału SUPERFLEX SB nie moŝna wykluczyć odchyleń od normatywnej grubości nakładanej warstwy. Pomiar grubości wilgotnej jeszcze warstwy uszczelniającej, naleŝy wykonać w co najmniej 20 punktach na danym obiekcie lub na kaŝdych 100 m 2 przekątnie podzielonej uszczelnianej powierzchni. Kontrolę stopnia wyschnięcia uszczelnienia przeprowadzać metodą niszczącą na próbce referencyjnej poprzez jej wycięcie. Próbka referencyjna (np. kostka 15x15 cm) musi być wykonana z betonu uŝytego do wylewania ścian fundamentowych i składowana w wykopie. Kontrola prawidłowości wykonania izolacji zgodnie z PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze Wykonanie izolacji z płyt z polistyrenu ekstrudowanego Kontrola wykonania prac polegać będzie na wizualnej ocenie kompletności wykonania oraz zgodności ze sztuką budowlaną.

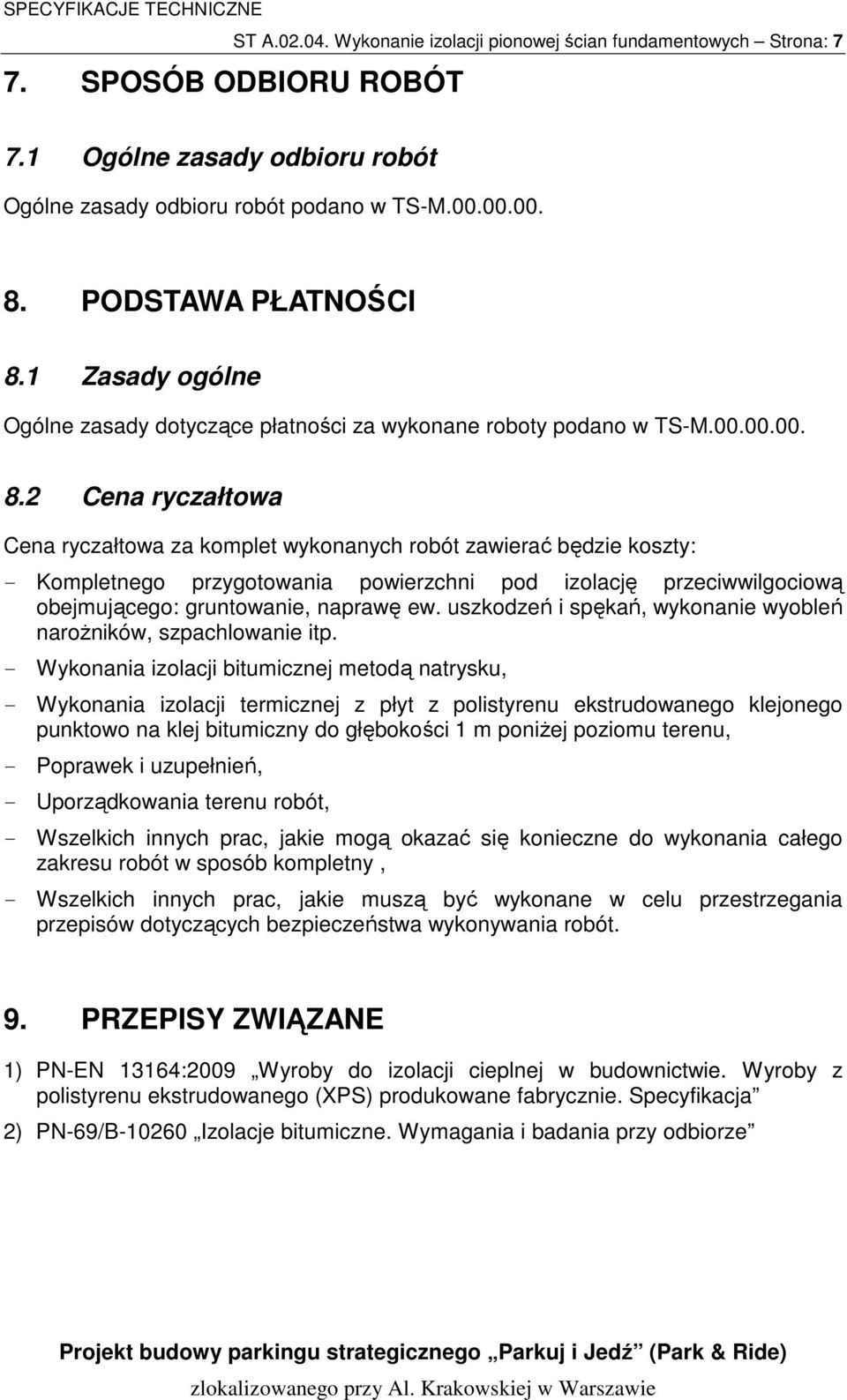

7 ST A Wykonanie izolacji pionowej ścian fundamentowych Strona: 7 7. SPOSÓB ODBIORU ROBÓT 7.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w TS-M PODSTAWA PŁATNOŚCI 8.1 Zasady ogólne Ogólne zasady dotyczące płatności za wykonane roboty podano w TS-M Cena ryczałtowa Cena ryczałtowa za komplet wykonanych robót zawierać będzie koszty: - Kompletnego przygotowania powierzchni pod izolację przeciwwilgociową obejmującego: gruntowanie, naprawę ew. uszkodzeń i spękań, wykonanie wyobleń naroŝników, szpachlowanie itp. - Wykonania izolacji bitumicznej metodą natrysku, - Wykonania izolacji termicznej z płyt z polistyrenu ekstrudowanego klejonego punktowo na klej bitumiczny do głębokości 1 m poniŝej poziomu terenu, - Poprawek i uzupełnień, - Uporządkowania terenu robót, - Wszelkich innych prac, jakie mogą okazać się konieczne do wykonania całego zakresu robót w sposób kompletny, - Wszelkich innych prac, jakie muszą być wykonane w celu przestrzegania przepisów dotyczących bezpieczeństwa wykonywania robót. 9. PRZEPISY ZWIĄZANE 1) PN-EN 13164:2009 Wyroby do izolacji cieplnej w budownictwie. Wyroby z polistyrenu ekstrudowanego (XPS) produkowane fabrycznie. Specyfikacja 2) PN-69/B Izolacje bitumiczne. Wymagania i badania przy odbiorze
