1 Oświetlenie zieleni Fragmenty większej prezentacji

3 Oświetlenie roślin Pojedyncze drzewa

4 Metody iluminacji Oświetlenie drzew od dołu nadaje im wraŝenie trójwymiarowości. Oświetlenie jedno- lub dwustronne eksponuje trójwymiarowość. Oświetlenie z trzech stron osłabia efekt trójwymiarowości. Oprawy oświetlające drzewo od tyłu, eksponują obrys drzewa. Podświetlenie pnia osadza drzewo na ziemi. Oświetlenie drzewa od góry, zaleŝnie od pory roku, eksponuje obrys korony lub jej cień na ziemi

12 Oświetlenie roślin - wnioski Iluminowanie drzewa z wszystkich stron daje wraŝenie rozświetlenia, jednak oświetlenie jedno- lub dwustronne silniej eksponuje trójwymiarowość. Struktura pnia jest silniej eksponowana przy oświetleniu z przodu. Efekt plastyczny moŝna uzyskać podświetlając ścianę, na tle której widoczna jest sylwetka drzewa

13 Oświetlenie roślin - wielkość drzew Dla oświetlenia małych drzew wystarczy jedna lub dwie oprawy. Dla wyeksponowanie duŝych drzew wymaganych jest często kilka opraw.

14 Małe drzewo

15 DuŜe drzewo

16 Oświetlenie roślin pory roku Wiosną oświetlenie podkreśla świeŝość młodych liści. Latem eksponowana jest gęstwina liści. Jesieni towarzyszy przebarwianie się liści. Zimą sylwetka drzewa kształtowana jest przez wiotkie gałęzie.

17 Wiosna

18 Lato

19 Jesień

20 Zima

21 Oświetlenie roślin kształty drzew Oświetlenie eksponuje drzewo, w zaleŝności sposobu jego podświetlenia. Podświetlenie drzewa od dołu eksponuje kształt korony wtedy, gdy światło moŝe przez nią przeniknąć. Umieszczenie opraw blisko drzewa eksponuje strukturę pnia i korony..

22 Kształt kulisty

23 Kształt rozłoŝysty

24 Kształt rozłoŝysty

25 Kształt rozłoŝysty

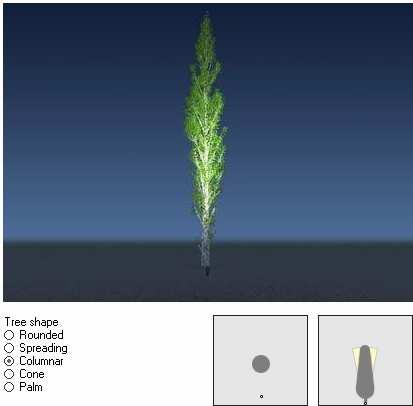

26 Kształt kolumnowy

27 Kształt kolumnowy

28 Kształt kolumnowy

29 Kształt stoŝkowy

30 Kształt stoŝkowy

31 Palmy

32 Palmy

33 Palmy

34 Kształty drzew - wnioski Drzewa o kulistej, gęstej, nie prześwitującej koronie naleŝy oświetlać umieszczając oprawy na zewnątrz obrysu korony. Drzewa o luźnej, prześwitującej koronie najlepiej oświetlać oprawani umieszczonymi pod koroną. Odległość opraw od drzew o kulistej koronie powinna być większa niŝ od drzew o kolumnowym kształcie. Oświetlenie palm wymaga stosowania opraw o wąskim rozsyle. Wymagane poziomy natęŝenia oświetlenia zaleŝą od współczynnika odbicia liści.

35 Oświetlenie grup roślin Oprawy oświetlające grupy roślin od frontu, powodują ich spłaszczenie

36 Oświetlenie grup roślin Oprawy oświetlające grupy roślin z boku, tworzą ostre kontrasty pomiędzy światłem i cieniem

37 Oświetlenie grup roślin Oprawy oświetlające pnie drzew silnie podkreślają układ pionowy

38 Oświetlenie grup roślin W celu uniknięcia olśnienia, w oświetleniu grup roślin naleŝy stosować oprawy o ograniczonym rozsyle. Oprawy o wąskim, właściwie ukierunkowanym rozsyle, ograniczają emisjęświatła do otoczenia. ZróŜnicowane oświetlenie poszczególnych drzew pozwala rozłoŝyć akcenty świetlne

39 Oświetlenie grup roślin Grupę roślin moŝna wizualnie zróŝnicować przez dobór róŝnych, niejednakowo ukierunkowanych opraw. Głębię moŝna uzyskać przez odpowiednie zróŝnicowanie akcentów z frontu, w środku i z tyłu grupy roślin. Silniejsze zróŝnicowanie kontrastów wzmacnia efekt głębi. Oprawy o wąskich rozsyłach dają silne efekty oświetleniowe, natomiast oprawy o szerszych rozsyłach dają oświetlenie ogółne.

40 Oświetlenie grup roślin

41 Oświetlenie grup roślin

42 Oświetlenie rzędów drzew Odpowiednio ukierunkowane naświetlacze, umieszczone poza koronami, podkreślają je. Oprawy o wąskim rozsyle, umieszczone pod drzewami, podkreślają linię pni.

43 Rzędy drzew kulistych

44 Rzędy drzew kolumnowych

45 Rzędy drzew - palmy

46 Rzędy drzew - wnioski W zaleŝności od rodzaju drzew, ich kształtu i sposobu nasadzenia, rząd drzew moŝe sprawiać wraŝenie ściany lub kolumnady.

47 Rzędy drzew - przykład ERCO, Lüdenscheid

48 Aleje Uwagi sformułowane dla rzędów drzew odnoszą się równieŝ do sposobu oświetlenia alei.

49 Aleje drzew kulistych

50 Aleje drzew kolumnowych

51 Aleje palmowe

52 Aleje - wnioski Wygląd przestrzenny alei zaleŝy od pokroju drzew. Drzewa gęsto posadzone, mogą sprawiać wraŝenie ściany, wydzielającej przestrzeń. Drzewa posadzone rzadziej, mogą sprawiać wraŝenie kolumnady.

53 Zagajnik drzew kulistych Oprawy o szerokim rozsyle eksponują korony drzew, oprawy o wąskim rozsyle, bardziej eksponują pnie drzew.

54 Zagajnik drzew kolumnowych

55 Gaj palmowy

56 Koniec
