1 Tarcze diamentowe Cera ex Mocny, ząbkowany separator do ceramiki i kompozytów. Wytrzymały, ząbkowany separator diamentowy do wstępnych separacji ceramiki i kompozytów, w dwóch rozmiarach. Grubość: śr. 16 mm 0,25 mm Ząbkowanie powoduje chłodzenie podczas pracy, co jest pożądane przy separowaniu kompozytów. Micro ex Najcieńszy separator diamentowy na świecie 0,08 mm grubości. Wytrzymały, elastyczny i cieńki separator diamentowy do precyzyjnego sep arowania ceramiki i kompozytów. Grubość: śr. 12 mm śr. 16 mm 0,08 mm Microflex jest dostępny w 3 rozmiarach Trans ex-t Elastyczne, przezierne separatory diamentowe do ceramiki. Wentylowanie tarcz zwiększa ich elastyczność i umożliwia chłodzenie podczas pracy, a także pozwala kontrolować optycznie przeciwległą stronę separacji. Grubość: śr. 16 mm 0,20 mm zewnętrznie ,20 mm wewnętrznie ,25 mm Separatory Transflex-T występują w dwóch diamentowaniach i dwóch rozmiarach. Trans ex Bardzo mocny, bardzo trwały separator do pracy w ceramice. Służy do wykonywania wstępnych i końcowych separacji mostów ceramicznych. Specjalne otwory wzmacniają jego sztywność, obniżają temperaturę pracy oraz umożliwiają kontrolę optyczną. Grubość: 0,20 mm zewnętrznie ,20 mm wewnętrznie ,25 mm Transflex jest dostępny w 3 typach. faks C Instrumenty obrotowe 455

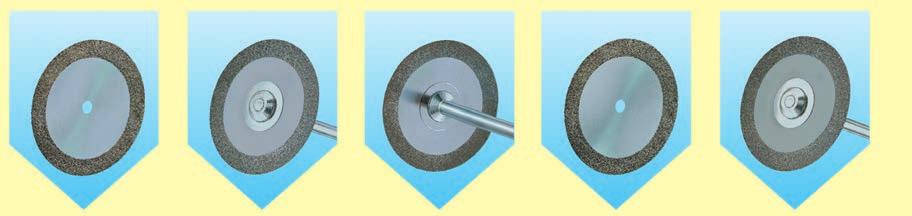

2 Tarcze diamentowe Ultra ex, Super ex, Flexibel, Elastix Wytrzymałe separatory diamentowe w różnych formach, grubościach, rozmiarach i gradacjach ziaren diamentowych. un zewnętrznie zam. wewnętrznie zam. un Ultra ex Grubość śr. 19 mm un 0,10 mm zewnętrznie zam. wewnętrznie zam. 0,15 mm un Super ex Grubość śr. 19 mm un 0,13 mm zewnętrznie zam. wewnętrznie zam. 0,20 mm un Flexibel Grubość śr. 19 mm un 0,15 mm zewnętrznie zam. wewnętrznie zam. 0,23 mm un Elastix Grubość śr. 19 mm un 0,17 mm zewnętrznie zam. wewnętrznie zam. 0,25 mm un C Instrumenty obrotowe telefon

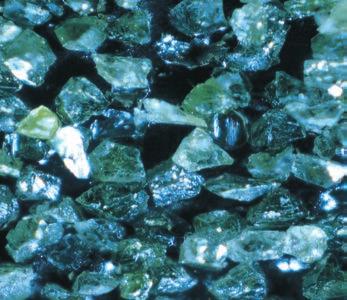

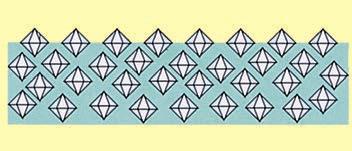

3 Diamenty pełne do ceramiki Diagen-Turbo-Grinder, drobne Schemat diamentu Ziarna naturalnych diamentów Wysoka koncentracja diamentów Walec mały, ostry śr. 3,5 x 11 mm Walec mały, zaokrąglony śr. 4,5 x 13 mm Materiał łączący Pełne, naturalne diamenty szlifierskie połączone sprasowaną ceramiką do opracowywania licowanych i pełnych ceramicznych koron i mostów. Znakomite właściwości szlifujące i wysoka abrazyjność ostrych, naturalnych ziaren diamentowych, połączonych sprasowaną ceramiką zapewniają szybkie i czyste opracowywanie powierzchni ceramicznych. Stożek śr. 3,5 x 11 mm Walec mały śr. 6,5 x 13 mm Stożek odwrócony, duży śr. 12 x 6 mm Walec mały śr. 4,8 x 13 mm Stożek odwrócony mały śr. 6 x 8 mm Soczewka śr. 22 x 2 mm Tarczka śr. 22 x 2 mm Krążęk mały śr. 15 x 3,5 mm Krążek duży śr. 22 x 4,5 mm Zestaw 5 części, po : Diagen-Turbo-Grinder dtg Zestaw 5-części, po : Diagen-Turbo-Grinder Stopy Au, Pd; CrNi Stopy Au, Pd; CrNi, Pełne diamenty ceramiczne 2 CrCo 3 także dobrze zbierają stopy szlachetne i nieszlachetne. Diamenty właściwie wygładzają powierzchnie struktur metalowych, przygotowując je do licowania. Ceramika Drobne ziarna diamentowe zbierają ceramikę, dając jej właściwą fakturę i gładź. Idealne do obróbki tlenku cyrkonu - zalecane przez wiodących producentów systemów implantologicznych i ceramicznych Walec jest przeznaczony Odwrócony stożek jest do obróbki prostych pusty w środku, celem powierzchni. zchłodzenia procesu szlifowania. Diamenty ceramiczne są przeznaczone do pracy w ceramice naturalnej, syntetycznej, ceramice szklanej i tlenku cyrkonu. 4 Odpowiednia gradacja Wiele kształtów dla 5 ziaren diamentowych wielu zastosowań. szybko zbiera materiał, pozostawiając gładkie powierzchnie. 6 Bezproblemowa i szybka obróbka najtwardszych materiałów ceramicznych to oszczędność czasu pracy. faks C Instrumenty obrotowe 459

4 Diamenty pełne do cyrkonu Diagen-Turbo-Grinder, grube Diagen-Turbo-Grinder, grube - nowa jakość obróbki tlenku cyrkonu dwie gradacje ziaren powodują wydajniejszą pracę specjalne o 20 % trwalsze, ceramiczne spoiwo pomiędzy ziarnami diamentowymi efekt chłodzenia eliminuje mikrouszkodzenia w strukturze cyrkonu 11 kształtów dla indywidualnego wyboru przez każdego technika zalecany przez wiodących producentów cyrkonu i ceramiki* dwa nowe kształty walców do wewnętrznych powierzchni koron Grube DTG do tlenku cyrkonu * Firmy Ivoclar Vivadent, Vita i Teamziereis zalecają obróbkę cyrkonu i ceramiki przy użyciu Diagen-Turbo-Grinder. Znakomite opracowywanie cyrkonu dzięki ziarnom diamen- towym o wielkości 26 µm. Drobne DTG do ceramiki dentystycznejposiadają ziarna diamentowe wieklości 2 µm. Walec mały, ostry śr. 3,5 x 11 mm 340 G015 5 Walec mały, zaokrąglony śr. 4,5 x 13 mm 340 G016 5 Walec mały śr. 4,5 x 13 mm, 340 G016 0 Walec mały śr. 6,0 x 13 mm 340 G017 0 Stożek śr. 3,5 x 11 mm 340 G015 0 Soczewka śr. 22 x 2 mm 340 G Szybkie i czyste Obróbka bez nacisku 2 opracowywanie koron jest warunkiem odpowiedniego 3 z tlenku cyrkonu jest faktem. chłodzenia podczas pracy. Zaokrąglony czubek jest bardzo pomocny w pracy z koronami i mostami. Specjalne, ceramiczne Po żółtych, grubych spoiwo zapewnia długą DTG materiał niruje żywotność instrumentów. się zielonymi, drobnymi diamentami. Idealne np. dla IPS e.max. Po uszlachetnieniu powierzchni drobnym DTG, tam gdzie jest to wmagane można przystąpić do polerowania cyrkonu lub ceramiki pasta Zi-polisch. Zubehör: Zi-polish 5 g Abrazyjna pasta polerska do wygładzania i nabłyszczania tlenku cyrkonu. 460 C Instrumenty obrotowe telefon

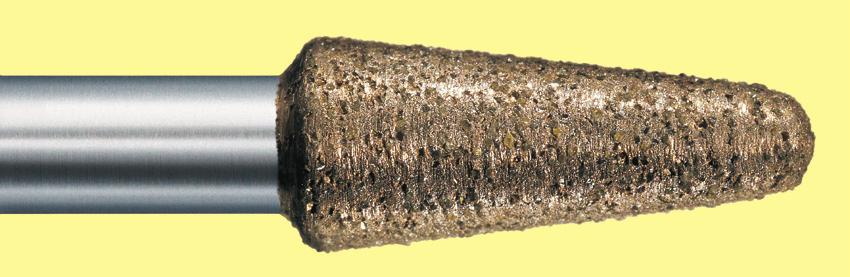

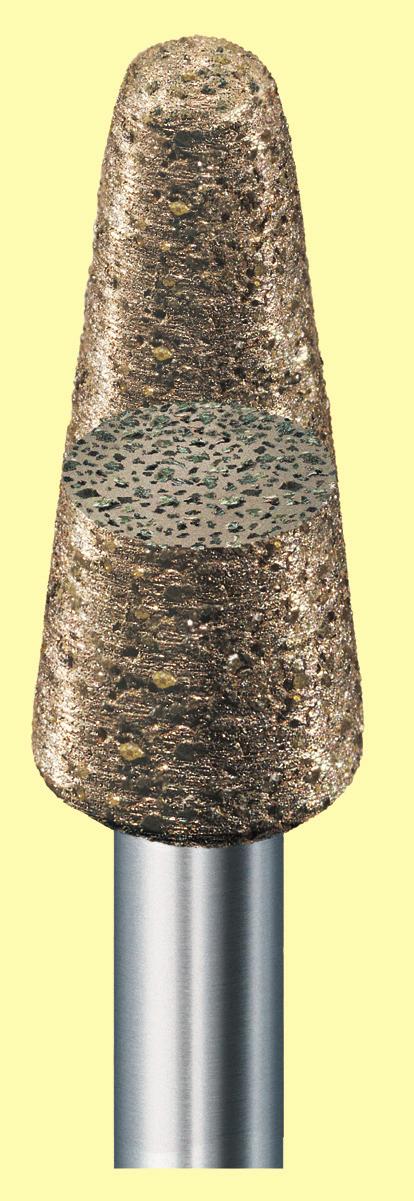

5 Diamenty pełne 1 Najdrobniejsze są od wielu lat standardem w odróbce ceramiki dentystycznej. 2 Wyjątkowa twardość pełnych diamentów predystynuje je do pracy w najtrudniejszych materiałach. 3 Grubsze ziarna znakomicie sprawują się przy obróbce twardych stopów CoCr. 4 Wybór kształtów zadowoli każdego technika i pozwoli dobrać właściwy instrument. Pełne diamenty o znakomitych łaściwościach szli erskich i ekstremalnie długiej żywotności. 5 Efektywność do ostatniego ziarna diamentowego to znak rozpoznawczy diamentów. Pełne diamenty szli erskie Starannie wyselekcjonowane kryształy diamentowe cechują ostre i wytrzymałe krawędzie. Porównanie budowy diamentów szli erskich: Klasyczne diamenty galwaniczne. Pelne diamenty spiekane. Średnica mandryli 2,35 mm Jednowarstwowa budowa diamentów galwanicznych. Wielowarstwowa budowa pełnych diamentów. Ekstraklasa pełnych diamentów, do szybkiej obróbki ceramiki i twardych metali. Diamenty spiekane składają się z wielu warstw ziaren diamentowych połączonych w procesie synteryzacji specjalnym stopem metalu. Wielowarstwowa budowa zapewnia stałą, wieloletnią skuteczność procesu szlifowania. Cztery gradacje ziaren diamentowych dają możliwość pracy w różnych materiałach. Szeroki wybór kształtów pozwala znależć odpowiednią formę do każdego zastosowania. godziny pełne diamenty spiekane maksymalna wytrzymałość diamentów galwanicznych Wynik: w porównaniu wytrzymałościowym pełnych i galwanicznych diamentów szli erskich wyrażnie widać różnice. Diamenty dzięki swojej budowie zapewniają długi czas pracy i niezmienną wraz z jego upływem skuteczność szlifowania. faks C Instrumenty obrotowe 463

6 Diamenty pełne Barwny kod Wyrażne oznaczenie czterema kolorami, czterech wielkości ziaren diamentowych. Kolor kodu Wiel. ziaren Pow. ziaren Oznaczenie 200 µm bardzo grube / czarny 130 µm grube / zielony 100 µm normalne / bez kodu 80 µm drobne / czerwony Zalecane obroty zalecane obroty na minutę Obroty i nacisk (ok. 0,3 2 N) zawsze dopasować do obrabianego materiału Numer zamówienia obr/min średnica diamentów w 1/10 mm Dla państwa wygody opracowano przejżystą systematykę diamentów. Ostrość cięcia: Podczas szlifowania odsłaniają się kolejne warstwy kryształów diamentowych z nowymi krawędziami tnącymi. Zapewnia to stałą wysoką trwałość i skuteczność. Barwny kod: Od drobnych do bardzo grubych! Szybki dobór właściwej gradacji ostrza do opracowywanego materiału. Numer zamówienia: Każdy diament jest wyrażnie opisany na swojej mandryli: SF = gradacja ziaren 199 = numer kształtu (C) 050 = największa średnica ostrza (E) Precyzja: Każde wiertło ma absolutnie okrągłą część pracującą, przez to zużywa się ono równomiernie. bredent ręczy za jakość: Każde wiertło przechodzi przez surową kontrolę jakości, zapewniaąc najwyż-szą wydajność szlifowania, aż do ostatniej warstwy. Łatwa wymiana: Zfazowana końcówka mandryli, ułatwiająca włożenie wiertła do wszystkich typów mikrosilników. Numer ISO Wszystkie wiertła mają oznaczenia ISO. Ten międzynarodowy numer składa się z 15 cyfr. Cyfry de niują następujące oznaczenia: A poz.: materiał C poz.: kształt ostrza E poz.: średnica ostrza Diagramm Wiertło A, C, D B E B poz.: rodzaj trzonu D poz.: wielkośc ziaren 464 C Instrumenty obrotowe telefon

7 Diamenty pełne Ostry stożek SS SG SN SF SS SG SN SF SS SS SG SG SN SN SF SF Korekty ceramicznych powierzchni żujących Zaokrąglony stożek SS SG SN SF SS SG SN SF SS SS SG SG SN SN SF SF wewnętrznych powierzchni klamer. SS SG SN SF Stożek SS SG SN SF SS SG SN SF SS SS SG SG SN SN SF SF ostrych krawędzi mostów SS SG SN SF SS SG SN SF Stożek okrągły b.gruby 200 µm gruby 130 µm normal 100 µm drobny 80 µm SS SG SN SF SS SG SN SF powierzchni łuków podjęzykowych. Duży płomień b.gruby 200 µm gruby 130 µm normal 100 µm fein 80 µm SS SG SN SF powierzchni retencyjnych. faks C Instrumenty obrotowe 465

8 Diamenty pełne Wąski płomień SF powierzchni ceramicznych. Długi płomień SS SS SS SS SG SG SG SG SN SF SN SF SN SF SN SF powierzchni międzyzębowych. Zaokrąglony walec SS SS SG SG SN SN SF SF SS SG SN SF obszarów cerwikalnych. SS SG SN SF SS SS SG SG SN SN SF SF Ostry walec SS SS SG SG SN SN SF SF Uszlachetnianie powierzchni ceramicznych licowań. 466 C Instrumenty obrotowe telefon

9 Diamenty pełne / czyścik do diamentów Walec SS SG SN SF SS SS SS SG SG SG SN SN SN SF SF SF powierzchni lutowanych. SS SG SN SF Odwrócony stożek SS SG SN SF SS SG SN SF Wypracowywanie krawędzi. Odwrócony, zaokrąglony stożek SS SG SN SF SS SG SN SF trudnodostępnych powierzchni. Odwrócony ostrosłup SS SG SN SF SS SS SG SG SN SN SF SF Wypracowywanie krawędzi. SS SG SN SF Cleaner -Cleaner W procesie szlifowania pomiędzy ziarna diamentowe dostaje się obrabiany materiał. Aby go usunąć należy użyć czyścidła do diamentów - Cleaner. Wystarczy przyłożyć ostrze wiertła do czyścidła i na parę sekund włączyć mikrosilnik. faks C Instrumenty obrotowe 467

10 Diamenty pełne Odwrócony pusty ostrosłup SS SS SS SG SG SG SN SN SN SN SF SF SF SF SF Pusty środek zapewnia stałą ostrość krawędzi tnącej i obniża temperaturę podczas szlifowania. Kula SS SS SS SS SG SG SG SG SN SN SN SN SF SF SF SF płyt protez szkieletowych. Soczewka SS SG SN SF SS SS SG SG SN SN SF SF Indywidualizowanie powierzchni ceramicznych. Dysk SS SS SS SG SG SG SN SN SN SF SF SF Zbieranie dużych elementów metalowych. Zaokrąglony dysk SS SG SN SF Zdjęcia przedstawiają tylko jedno z wielu zastosowań każdego z wierteł. 468 C Instrumenty obrotowe telefon

11 Diamenty pełne Tarcze SS SG SN SF śr. 25 x 0,4 mm SS SG SN SF śr. 25 x 1,0 mm SS SG SN SF śr. 25 x 2,8 mm Do wstępnej obróbki. SS SG SN SF śr. 25 x 3,0 mm SS SG SN SF śr. 7 x 0,4 mm Tarcza Mini SF śr. 15 x 0,2 mm Tarcza Supra mała SN SF śr. 20 x 0,2 mm Tarcza Duo SN śr. 20 x 0,5 mm Tarcza Supra duża SN SF śr. 30 x 0,3 mm Do separacji w metalu i ceramice. faks C Instrumenty obrotowe 469

12 Diamenty pełne do turbiny do turbiny Szybka i efektywna obróbka tlenku cyrkonu i innych ekstremalnie twardych materiałów. Ekstraklasa wierteł diamentowych. Eksremalnie ostre i wytrzymałe. FG to pełne, synteryzowane w wysokom ciśnieniu diamenty o drobnych ziarnach, do stosowania w turbinach i mikrosilnikach (z zastosowaniem adaptera), przeznaczone do obróbki najtwardszych materiałów. Płomyk 2 FF Płomyk 1 FF FG-Adapter z 1,6 na 2,35 do prostnicy i mikrosilnika opk.10-szt dostępny oddzielnie Walec FF Zestaw po : do turbiny Płomyk 2 Płomyk 1 Walec Stożek Torpeda Płomyk Stożek FF Torpeda FF Płomyk FF Szybka, precyzyjna i ekonomiczna obróbka tlenku cyrkonu Produkty dodatkowe: Istotne jest systematyczne czyszczenie FG diamentów z -Cleaner. Zwiększa to ostrość cięcia i usuwa tlenek cyrkonu z pomiędzy ziaren diamentu. Zalecane są do końcowej obróbki koron i mostów z tlenku cyrkonu. Ceramika będąca spoiwem między ziarnami diamentowymi nie brudzi powierzchni cyrkonu. Cleaner Zestaw po : Diagen-Turbo-Grinder Turbina airaqua C Instrumenty obrotowe telefon
