2 Zobacz Rapidform XOV w akcji na Prostsza i pewniejsza kontrola części LiveScan - Skanuj i mierz stykowo bezpośrednio w XOV Zbieraj dane i przetwarzaj je w jednym programie Płynnie przełączaj się między funkcją skanera a badaniem części Współpraca z wiodącymi modelami skanerów, ramion oraz trakerów Publikuj wyniki w 3D Łatwość przeglądania plików XOV dzięki darmowemu programowi Rapidform Explorer Załączaj modele 3D na stronach www Łatwe w konfiguracji tworzenie raportów Automatyczne generowanie raportu z inspekcji z dokładnymi danymi Możliwość tworzenia szablonów z logiem firmy Zapis jako PDF, PowerPoint, Excel, etc. Automatyczne łączenie skanów Dzięki funkcji Mesh Buildup Wizard program XOV w 4 krokach szybko i sprawnie łączy skany w chmurę punktów lub siatkę/mesh Dokładne dopasowanie skanu do modelu CAD Rapidform XOV jest wykorzystywany do pomiarów tysięcy części dziennie Szeroki wybór metody dopasowania, od automatycznego dopasowania po metodę czy RPS Użuj siatki/mesh jako nominał Porównuj otrzymany skan do istniejącej już siatki/mesh'a zamiast do modelu CAD XOV z łatwością rozpoznaje cechy siatki, więc ma ona ten sam charakter co model CAD Inteligentne wymiarowanie i tolerowanie Definiowanie GD&T jest łatwiejsze niż kiedykolwiek dzięki inteligentnej funkcji wymiarowania Feature-Aware XOV automatycznie wyznacza tolerancje charakterystyki zgodnie ze zdefiniowaną przez Ciebie tabelą tolerancji Wsparcie dla odchyłek kształtu i położenia GD&T Zgodność z normą ASME Y14.5 Kompatybilność z ISO Kondycja materiału (MMC, LMC) Tworzenie wzorca, kopii elementu Modyfikowanie obszarów tolerancji Import danych GD&T z Creo (Pro/E), Siemens NX oraz CATIA Mapa odchyłek elementów nadwozia samochodowego wygenerowana przez Rapidform XOV

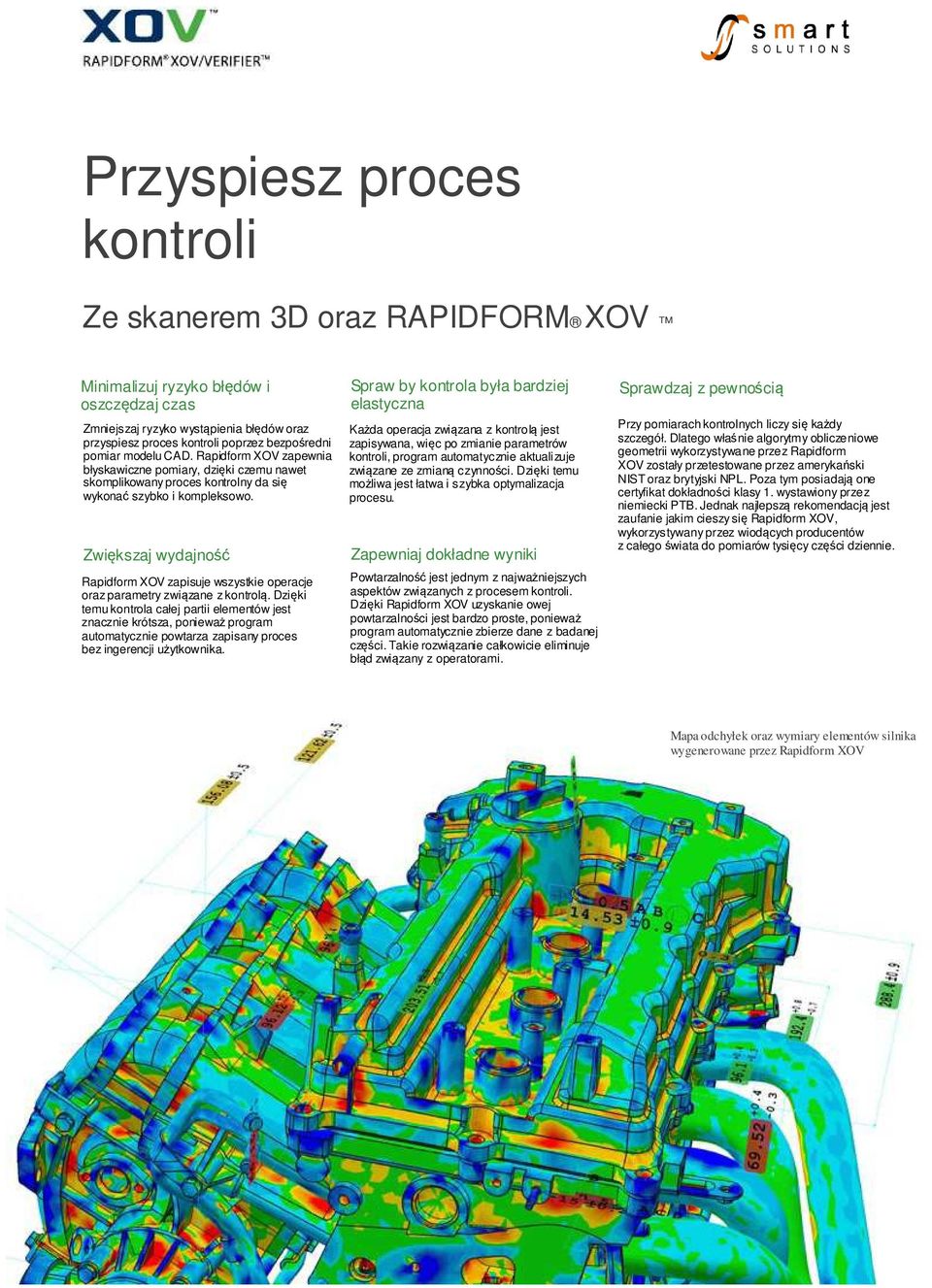

3 Przyspiesz proces kontroli Ze skanerem 3D oraz RAPIDFORM XOV Minimalizuj ryzyko błędów i oszczędzaj czas Zmniejszaj ryzyko wystąpienia błędów oraz przyspiesz proces kontroli poprzez bezpośredni pomiar modelu CAD. Rapidform XOV zapewnia błyskawiczne pomiary, dzięki czemu nawet skomplikowany proces kontrolny da się wykonać szybko i kompleksowo. Zwiększaj wydajność Rapidform XOV zapisuje wszystkie operacje oraz parametry związane z kontrolą. Dzięki temu kontrola całej partii elementów jest znacznie krótsza, ponieważ program automatycznie powtarza zapisany proces bez ingerencji użytkownika. Spraw by kontrola była bardziej elastyczna Każda operacja związana z kontrolą jest zapisywana, więc po zmianie parametrów kontroli, program automatycznie aktualizuje związane ze zmianą czynności. Dzięki temu możliwa jest łatwa i szybka optymalizacja procesu. Zapewniaj dokładne wyniki Powtarzalność jest jednym z najważniejszych aspektów związanych z procesem kontroli. Dzięki Rapidform XOV uzyskanie owej powtarzalności jest bardzo proste, ponieważ program automatycznie zbierze dane z badanej części. Takie rozwiązanie całkowicie eliminuje błąd związany z operatorami. Sprawdzaj z pewnością Przy pomiarach kontrolnych liczy się każdy szczegół. Dlatego właśnie algorytmy obliczeniowe geometrii wykorzystywane przez Rapidform XOV zostały przetestowane przez amerykański NIST oraz brytyjski NPL. Poza tym posiadają one certyfikat dokładności klasy 1. wystawiony przez niemiecki PTB. Jednak najlepszą rekomendacją jest zaufanie jakim cieszy się Rapidform XOV, wykorzystywany przez wiodących producentów z całego świata do pomiarów tysięcy części dziennie. Mapa odchyłek oraz wymiary elementów silnika wygenerowane przez Rapidform XOV

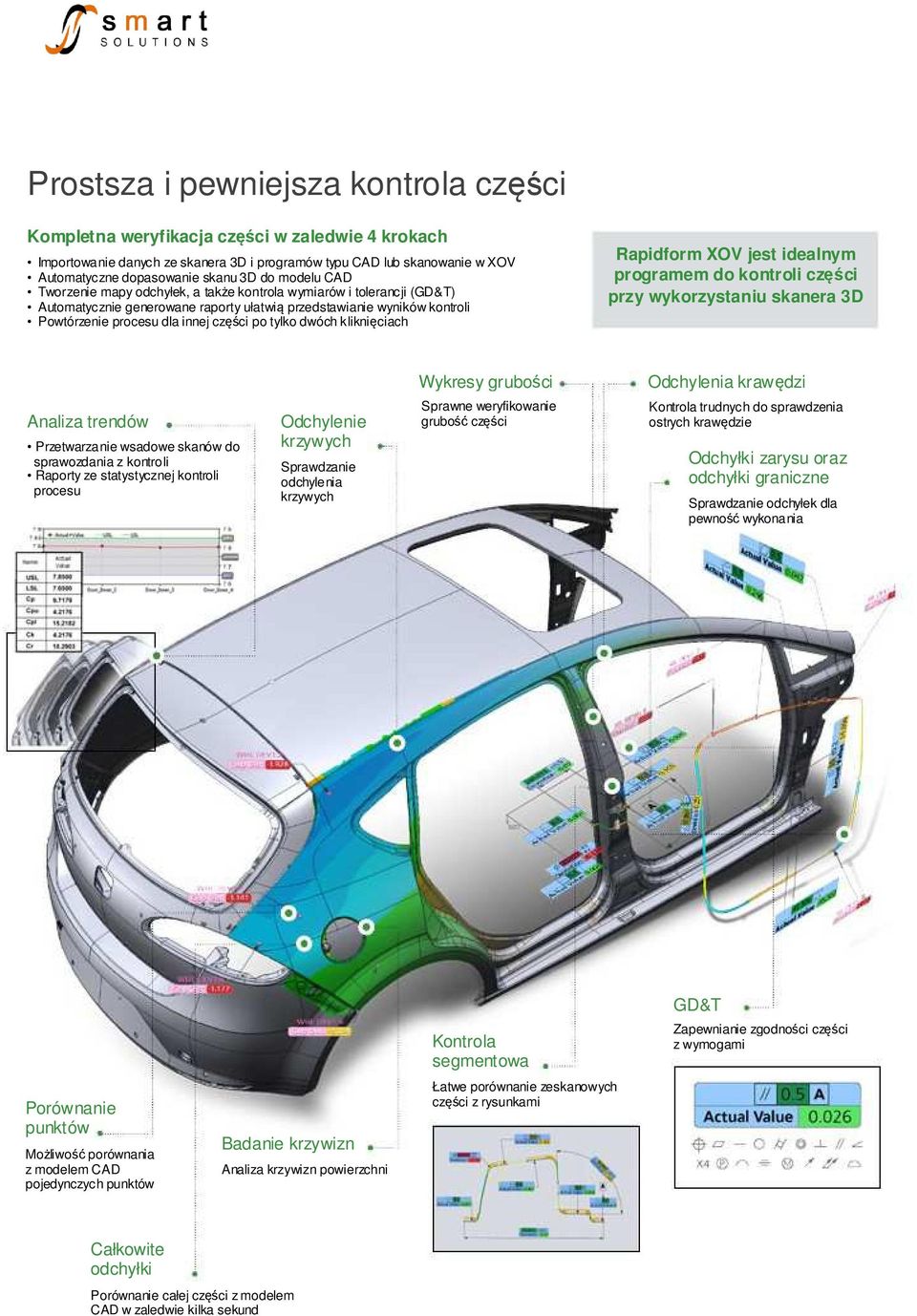

4 Prostsza i pewniejsza kontrola części Kompletna weryfikacja części w zaledwie 4 krokach Importowanie danych ze skanera 3D i programów typu CAD lub skanowanie w XOV Automatyczne dopasowanie skanu 3D do modelu CAD Tworzenie mapy odchyłek, a także kontrola wymiarów i tolerancji (GD&T) Automatycznie generowane raporty ułatwią przedstawianie wyników kontroli Powtórzenie procesu dla innej części po tylko dwóch kliknięciach Rapidform XOV jest idealnym programem do kontroli części przy wykorzystaniu skanera 3D Wykresy grubości Odchylenia krawędzi Analiza trendów Przetwarzanie wsadowe skanów do sprawozdania z kontroli Raporty ze statystycznej kontroli procesu Odchylenie krzywych Sprawdzanie odchylenia krzywych Sprawne weryfikowanie grubość części Kontrola trudnych do sprawdzenia ostrych krawędzie Odchyłki zarysu oraz odchyłki graniczne Sprawdzanie odchyłek dla pewność wykonania GD&T Kontrola segmentowa Zapewnianie zgodności części z wymogami Porównanie punktów Możliwość porównania z modelem CAD pojedynczych punktów Badanie krzywizn Analiza krzywizn powierzchni Łatwe porównanie zeskanowych części z rysunkami Całkowite odchyłki Porównanie całej części z modelem CAD w zaledwie kilka sekund

5 Zapytaj o prezentację na XOV jest najbardziej przyjaznym programem kontrolnym dla środowiska CAD Przyjazdy dla modeli CAD Otwiera pliki z programów CATIA V4, V5, Creo (Pro/E), Siemens NX and SolidWorks Wymiary, tolerancje, a także układ bazowy są przenoszone prosto z pliku XOV otwiera także pliki w formacie Parasolid, IGS, STP czy STL wygenerowane przez dowolny program CAD Due to its speed, increased accuracy and ease of use, Rapidform XOV has dramatically improved the capacity of our inspection and verification analysis. Marian Petrescu Senior Mechanical Engineer, Motorola Solutions Przyjazdy dla użytkownika Rapidform jest jedynym programem 3D do skanowania działającym w środowisku parametrycznym CAD pozwalającym na łatwe dodawanie i edycję elementów w każdym momencie Jeśli wiesz jak obsługiwać CAD'a, z łatwością opanujesz obsługę XOV 3D scanning and Rapidform XOV prevented a $20,000 mistake. But what is more important is that it helped us avoid a four week delay that could have jeopardized an OEM s production schedule. Dave Chrisman B & J Process Engineer Parametryzacja oraz pełna historia Podobnie jak przy tworzeniu modelu CAD, wszystkie operacje związane z procesem kontrolnym są zapisywane, dzięki czemu powtórzenie kontroli nie sprawia teraz żadnych trudności Prawdziwa kontrola modelu CAD do chmury XOV jest jedynym programem, który generuje wyniki kontroli w oparciu o porównanie badanej części z danymi powierzchni modelu CAD Przez unikanie translacji modelu CAD do siatki mesh, XOV gwarantuje wysoką dokładność otrzymanych wyników
