Jøtul F 370 Advance. Jøtul F 370 Advance. Instrukcja montażu wersja P06. PL Instrukcja Montażu i Obsługi 3

Transkrypt

1 Jøtul F 370 dvance Jøtul F 370 dvance Instrukcja montażu wersja P06 PL Instrukcja Montażu i Obsługi 3 Jøtul F 371 Jøtul F 371 HT Jøtul F 373 Jøtul F 377 Jøtul F 377 HT Jøtul F 378 Jøtul F 378 HT dvance dvance dvance dvance dvance dvance dvance PL - by uzyskać 25-letnią gwarancję, zarejestruj swój piec na jotul.com Poniższe instrukcje dołączone do urządzenia należy przechowywać przez cały okres użytkowania kominka.

2 2

3 Spis treści Instrukcja montażu z danymi technicznymi 1.0 Zgodność z przepisami Dane techniczne ezpieczeństwo Montaż Codzienna eksploatacja Konserwacja Serwisowanie Problemy z eksploatacją rozwiązywanie problemów Wyposażenie dodatkowe Recykling Warunki gwarancyjne by uzyskać 25-letnią gwarancję, zarejestruj swój piec na jotul.com. POLSKI 1.0 Zgodność z przepisami Montaż pieca należy wykonać zgodnie z przepisami obowiązującymi w danym kraju. Podczas instalacji urządzenia należy zastosować się do wszelkich przepisów lokalnych, jak również przepisów odnoszących się do norm państwowych lub europejskich. Przed użyciem urządzenia cała instalacja musi zostać sprawdzona przez wykwalifikowanego i uprawnionego instalatora. Etykieta znamionowa z danymi produktu wykonana z materiału żaroodpornego umieszczona została w popielniku. Etykieta ta zawiera informacje dotyczące identyfikacji oraz dokumentacji produktu. 2.0 Dane techniczne Materiał: Wykończenie: Opał: Maksymalna długość polan: Podłączenie: Średnica rury dymowej: Doprowadzenie powietrza z zewnątrz: Przybliżona masa urządzenia: Jøtul F 371 dvance: Jøtul F 371 dvance + HT: Jøtul F 371 dvance + HT + HSS: Jøtul F 373 dvance: żeliwo farba czarna drewno 33 cm górne, tylne Ø150 mm lu. flex. - Ø100 mm 164 kg 193 kg 243 kg 156 kg Jøtul F 377 dvance: Jøtul F 377 dvance + HT: Jøtul F 377 dvance + HT + HSS: 221 kg 271 kg 331 kg Jøtul F 378 dvance: Jøtul F 378 dvance + HT: Jøtul F 378 dvance + HT + HSS: 171 kg 200 kg 250 kg Product: Jøtul Room heater fired by solid fuel Standard : Minimum distance to adjacent combustible materials: Minimum distance to adjacent combustible materials: Emission of CO in combustion products : Flue gas temperature : Nominal heat output : Efficiency : Operation range : Fuel type : Operational type : The appliance can be used in a shared flue. Country Classification Certificate/ pproved by standard Norway Klasse II Sweden SP Sveriges Provnings- och OGC SP Forskningsinstitut SP Swedish National Testing and Research EUR Intermittent EN Institute Follow user`s instructions. Use only recommended fuels. Montage- und edienungsanleitung beachten. Verwenden Sie nur empfohlenen rennstoffen. Respectez les consignes d'utilisation. Utilisez uniquement les combustibles recommandés. Serial no: Y-xxxx, Year: 200x Manufacturer: Jøtul S PO 1441 N-1602 Fredrikstad Norway Wszystkie produkty firmy Jøtul posiadają swój unikalny numer fabryczny i rok produkcji. Te dane należy wpisać we wskazane pole znajdujące się w Instrukcji Montażu. Należy zawsze używać numeru fabrycznego i roku produkcji w przypadku kontaktu ze Sprzedawcą lub firmą Jøtul. Nr. seryjny Wyposażenie dodatkowe: zestaw obrotowy (opcja dla modelu Jøtul 373 dvance), żeliwne drzwi do podstawy pieca (opcja dla modelu Jøtul F 371 dvance), element High Top, doprowadzenie powietrza z zewnątrz, masa akumulacyjna HSS (Heat Storage System). Wymiary i odległości: Rys. 1 3

4 Dane techniczne zgodnie z EN / NS 3058 Moc znamionowa: 5,9 kw Masa przepływających spalin: 6,3 g/s Ciąg kominowy zgodnie z EN 13240: 12 Pa Zalecane podciśnienie w kominie: Pa Sprawność: 6,8 kw Emisja CO (13% O 2 ): 0.06% Emisja CO (13% O 2 ): 731 mg/m 3 13% O 2 : 93 mg/m 3 13 % O 2 : 45 mg/m 3 Zużycie powietrza: 6,1 l/s lub 22 m3/h Temperatura komina zgodnie z EN 13240: 275 o C Emisja pyłów: <4 mg/m 2 Emisja pyłów, zgodnie z NS 3059: 1,5 g / kg Typ opału: Zalecana długość polan: Maksymalna długość polana: Zużycie opału: Maksymalna ilość drewna na rozpałkę: Nominalna ilość drewna na rozpałkę: Tryb pracy: drewno cm 33 cm 2,1 kg/h 2,0 kg 1,6 kg Okresowy Palenie okresowe oznacza codzienną eksploatację kominka. Innymi słowy, ogień musi wypalić się do żaru przed ponownym dołożeniem opału do kominka. 3.0 ezpieczeństwo UWG! y zagwarantować optymalne funkcjonowanie i bezpieczeństwo użytkowania, montaż urządzenia musi zostać przeprowadzony przez wykwalifikowanego instalatora (pełna lista dealerów Wszelkie modyfikacje produktu wprowadzone przez dystrybutora, instalatora, bądź też kupującego mogą mieć wpływ na prawidłowe działanie niniejszego urządzenia. To samo odnosi się do instalacji akcesoriów i wyposażenia dodatkowego niedostarczonego przez firmę Jøtul. Ponadto usunięcie lub demontaż części niezbędnych dla prawidłowego działania urządzenia może wpłynąć na bezpieczeństwo w jego eksploatacji. W powyższych przypadkach producent nie ponosi odpowiedzialności za produkt, a gwarancja na produkt zostaje anulowana. 3.1 Środki zapobiegawcze na wypadek pożaru Podczas każdego użycia pieca istnieje niebezpieczeństwo pożaru. by go uniknąć należy stosować się do poniższych zaleceń: Zachować minimalne odległości podczas montażu i eksploatacji (Rys.1). Dla danego typu pieca określona została minimalna odległość od materiałów palnych. Piec musi być podłączony do przewodu kominowego odpowiadającego normom CE. Należy ponadto bezwzględnie przestrzegać i zachować odległość pomiędzy rurą dymową, a materiałami palnymi. Upewnić się, że meble i wszelkie inne materiały palne znajdują się w odpowiedniej odległości od pieca. Zaleca się, by materiały palne znajdowały się w odległości min mm od pieca. Odczekać, aby ogień w piecu się wypalił. Nie wolno wygaszać ognia wodą. Piec nagrzewa się podczas eksploatacji i w przypadku bezpośredniego kontaktu ze skórą może wywołać oparzenia. Usuwać popiół, gdy piec wystygnie. Popiół może zawierać żar i z tego powodu powinien być umieszczony w pojemniku wykonanym z materiału żaroodpornego. Popiół należy składować na zewnątrz, bądź usuwać w miejsce, które nie stwarza zagrożenia pożarowego. W przypadku pożaru w kominie: Należy zamknąć wszystkie regulacje. Zamknąć drzwiczki komory spalania. Sprawdzić poddasze i piwnice, czy nie stwierdza się obecności dymu. Wezwać straż pożarną. Po wykryciu pożaru, przed ponownym użyciem produktu należy przeprowadzić ponowną kontrolę, aby upewnić się, że cały układ działa poprawnie. 3.2 Podłoga Fundamenty Przed umieszczeniem urządzenia na zaplanowanym do tego celu miejscu należy upewnić się, że fundamenty są dostatecznie wytrzymałe, aby utrzymać masę pieca. Patrz <<2.0 Dane techniczne>> dla określonej masy. Zaleca się, by na obszarze montażu pieca podłoga, która nie jest przymocowana do fundamentów (tzw. podłoga pływająca) została usunięta. Ochrona podłóg drewnianych znajdujących się pod kominkiem Modele pieców z serii Jotul F 370 dvance zostały wyposażone w osłonę termiczną znajdującą się od spodu kominka. Niniejszy produkt posiada ponadto zintegrowany system ochrony powierzchni podłogowej i z tego względu może on zostać umieszczony bezpośrednio na podłodze. 4

5 Rys. 1a Jøtul F 371 dvance Jøtul F 373 dvance o o o o 90 Ujęcie powietrza z zewnątrz Dopływ powietrza z zewnątrz podłączenie przez otwór w podłodze, Ø 100mm Dopływ powietrza z zewnątrz podłączenie przez otwór w podłodze, Ø 100mm * Płyta podłogowa Minimalne odległości od ścian z materiałów palnych ** Y 75 X Minimalne wymiary płyty podłogowej X/Y zależy od obowiązujących norm krajowych * Dopływ powietrza z zewnątrz ** Minimalna odległość od mebli / palnego materiału Minimalne odległości od ścian z materiałów palnych dla pieca z obrotowym cokołem Ściana palna P02 5

6 Rys. 1b 800 Jøtul F 370 dvance minimalne odległości do ściany ogniowej P Zewnętrzna Wbudowana / zintegrowana Ściana z materiałów palnych Ściana ogniowa 6

7 Ochrona podłóg z materiałów palnych znajdujących się przed piecem Parametry i właściwości płyty podłogowej muszą być zgodne z przepisami i normami krajowymi. y uzyskać stosowne informacje dotyczące wymogów i przepisów odnoszących się do montażu, należy skontaktować się z lokalnymi władzami budowlanymi. Podłączenie przez ścianę zewnętrzną 3.3 Ściany Odległości od ścian palnych Odległości od ścian wykonanych z materiałów palnych Rys. 1a Odległości od ścian palnych ze ścianą ogniową Rys. 1b Niniejszy kominek został dopuszczony do stosowania z niezaizolowaną rurą dymową z zachowaniem odległości pomiędzy piecem, a ścianami wykonanymi z materiałów palnych Rys. 1a. Podłączenie przez strop i podłogę Uwaga! Należy zwrócić szczególną uwagę na zachowanie prawidłowych odległości w przypadku kominka z obrotowym cokołem. 3.4 Sufit Podczas instalacji musi być zachowana minimalna odległość 750 mm pieca od sufitu wykonanego z materiałów palnych. Doprowadzenie powietrza z zewnątrz Powietrze potrzebne do procesu spalania w każdym domu, w którym znajduje się kominek, musi ulegać wymianie. Jest to w szczególności istotne w domach zaopatrzonych w mechaniczny system wentylacyjny. Taka wymiana powietrza może zachodzić na kilka sposobów. Jednak najważniejszy jest dopływ powietrza do pomieszczenia, w którym znajduje się piec. W tym celu, aby umożliwić wymianę powietrza, należy umieścić dopływ powietrza z zewnątrz jak najbliżej pieca i upewnić się, że zostanie on zamknięty, gdy piec nie jest w użyciu. Podłączenie z piwnicy przez podłogę y prawidłowo przeprowadzić proces podłączenia świeżego powietrza, należy zastosować się do krajowych i regionalnych przepisów budowlanych. Ważne! Upewnij się, że podczas palenia w piecu dopływ powietrza do pomieszczenia nie jest zamknięty. System szczelnego spalania Jeśli budynek, w którym został zamontowany piec, jest nowo wybudowany i wykazuje właściwości wysokiej szczelności, wtedy należy zastosować system szczelnego spalania. W tym celu należy podłączyć dopływ świeżego powietrza przez rurę aluminiową lub pcv prowadzoną przez ścianę lub podłogę. Podłączenie pośrednie przez ścianę zewnętrzną Doprowadzenie powietrza Ilość powietrza potrzebnego do spalania dla urządzeń firmy Jøtul wynosi ok m 3 /h. Doprowadzenie powietrza z zewnątrz może zostać podłączone bezpośrednio do urządzenia Jøtul F 370 dvance poprzez: strop, na którym jest zamontowany piec; elastyczny wąż doprowadzający powietrze z zewnątrz (lub z komina, ale tylko wtedy, gdy komin posiada osobny kanał powietrzny) przez króciec znajdujący się w urządzeniu. 7

8 4.0 Montaż Przed montażem pieca należy dokładnie sprawdzić, czy nie ma na nim śladów uszkodzeń. Produkt jest ciężki! Należy go podnosić oraz montować przy pomocy innych osób. Należy upewnić się, że meble jak również inne sprzęty domowe znajdują się w bezpiecznej odległości do kominka, co zabezpieczy je przed wysychaniem. Nie kłaść ciężkich przedmiotów na górnej powierzchni kominka takie działanie może spowodować trwałe uszkodzenie warstwy powłoki malarskiej. 4.1 Przygotowanie do montażu Fabryczna wersja urządzenia jest dostarczana w dwóch opakowaniach. Pierwsze zawiera samą komorę spalania, natomiast w drugim opakowaniu znajduje się podstawa lub cokół wykonane z żeliwa. Po rozpakowaniu produktu, należy wyjąć/usunąć popielnik i jego zawartość, ruszt, płyty wewnętrzne, płytę dopalającą i deflektor. Rysunki: 23, 24, 33, 34 i 36. Rys. 3 Rys Usunąć 4 śruby mocowania transportowego () znajdujące się po bokach i z tyłu pieca. 1. Usunąć ścianę górną (). 2. Sprawdzić czy rączki funkcji kontrolnych () działają bez oporu. 8

9 4.2 Montaż Rys. 6 Jøtul F 371 dvance wersja z podstawą Rys Z woreczka z małymi elementami należy wyjąć śrubę () i podkładkę (), a następnie przykręcić je do komory spalania. Rys. 7a 1. Rozłożyć na podłodze kartonowe opakowanie, w którym piec został dostarczony. Rozłożyć kolejne opakowanie na drewnianej palecie, do której piec był przytwierdzony w transporcie. W ten sposób przy montażu zabezpieczymy warstwę malarską przed uszkodzeniem. Następnie bardzo ostrożnie położyć komorę spalania na boku, kładąc ją na palecie przykrytej kartonem. 2. Odkręcić śruby () i wyjąć wsporniki (). Wymagania dotyczące Wielkiej rytanii Kominki serii Jøtul F 370 dvance są przystosowane do użytku w strefach kontroli dymu (tylko rynek brytyjski) i są wyposażone w system, który zapobiega nadmiernemu ograniczeniu dopływu powietrza do komory spalania i zbytniemu stłumieniu ognia. Uwaga! Żeby osiągnąć powyższy efekt, należy postępować zgodnie z instrukcjami zaznaczonymi na Rys Przed zamontowaniem podstawy do komory spalania należy usunąć półkę () oraz tylną płytę () z wnętrza podstawy. 9

10 POLSKI Jøtul F 371 HT dvance model z podstawą i elementem High Top Rys. 7b Instrukcja montażu dla elementu High Top pozycja Przymocować podstawę do komory spalania przy pomocy śrub (rys. 5 ), znajdujących się w zestawie do instalacji. Rys. 8 C Podłączenie tylne rury dymowej 1 Instrukcja montażu produktu w wersji z żeliwnymi drzwiczkami w podstawie - pozycja Jøtul F 377 dvance model z podstawą i płytami ze steatytu 2 Podłączenie tylne 3. Wywiercić otwory w zaślepce () na łączeniu ścian bocznych komory spalania, a następnie wybić zaślepkę przy pomocy młotka. Tylne doprowadzenie powietrza (wyposażenie dodatkowe) z zewnątrz 4. Jeśli ma być zastosowane tylne doprowadzenie powietrza z zewnątrz, wówczas należy wywiercić otwory w zaślepce () na łączeniu ścian bocznych podstawy, a następnie wybić zaślepkę młotkiem. Uwaga! Przy użyciu łącznika powietrza z zewnątrz poprzez podłogę podstawy, zaślepka nie może zostać usunięta. 10 Instrukcja montażu produktu w wersji zestawem płyt steatytowych, pozycja Tylne doprowadzenie powietrza z zewnątrz

11 POLSKI Jøtul F 377 HT dvance model z podstawą, płytami ze steatytu i elementem High Top 4.3 Montaż z dopływem powietrza zewnętrznego (wyposażenie dodatkowe) Jøtul F 371 dopływ powietrza zewnętrznego z tyłu Jøtul F 378 dvance model z podstawą i żeliwnymi drzwiczkami montowanymi w podstawie Rys cm Instrukcja montażu produktu w wersji z żeliwnymi drzwiczkami w podstawie pozycja W przypadku instalacji doprowadzenia powietrza z zewnątrz, należy zapoznać się z instrukcją. Instrukcja montażu produktu w wersji z zestawem płyt steatytowych pozycja Instrukcja montażu dla elementu High Top pozycja Jøtul F 371 dopływ powietrza zewnętrznego prowadzony przez podłogę Rys. 10 Instrukcja montażu żeliwnych drzwiczek w podstawie pozycja

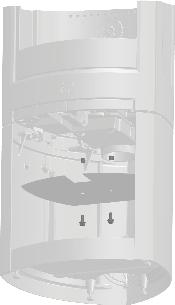

12 Product: Jøtul F 370 dvance Room heater for solid fuel xxxxxxxxxx xxxxxx xxxx xxxxx CE 10 POLSKI 4.4 Etykieta znamionowa Rys W przypadku montażu doprowadzenia powietrza z zewnątrz, należy przeciągnąć giętki przewód przez otwór w płycie spodniej i przymocować go do króćca za pomocą opaski zaciskowej. Wykonując tą czynność należy upewnić się, że przewód ma odpowiednią długość, by sztukowanie nie było potrzebne. Jøtul F 373 dvance wersja z kolumną Rys Przymocować etykietę znamionową, znajdującą się w popielniku, od spodu osłony cieplnej komory spalania. (Etykieta ta potwierdza dopuszczenie do użytku niniejszego produktu). Rys. 12 Element doprowadzenia powietrza z zewnątrz () z króćcem () został fabrycznie umieszczony z tyłu komory spalania. C xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxx C Rys 14 D D D D 1. Umieścić tylną płytę w podstawie (). 2. Zamontować osłonę cieplną () dołączoną do komory spalania, używając do tego celu śrub () i podkładek dystansowych (C), znajdujących się w woreczku z drobnymi elementami montażowymi. 3. Następnie przy pomocy 4 śrub regulacyjnych (D) wypoziomować piec. Uwaga! W przypadku użycia szklanej płyty podłogowej (wyposażenie dodatkowe), podstawę należy podnieść na ok. 8 mm nad podłogę, aby płyta podłogowa mogła być wsunięta pod przednią krawędź podstawy. Uwaga! W przypadku doprowadzenia powietrza z zewnątrz przez podłogę, element ten () należy najpierw obrócić (Rys. 18 ). 12

13 Dotyczy rynku brytyjskiego Piece Jotul F 370 dvance są rekomendowane do użycia w obszarach kontroli dymu przy paleniu drewnem, gdy wyposażone są w mechaniczny ogranicznik zamknięcia dopływu powietrza. Uwaga! by zamontować ogranicznik postępuj zgodnie z rys. 6. Rys. 17 Użyj śruby () i podkładki () z zestawu serwisowego i zamontuj w spodniej stronie komory spalania wg rysunku. Rys. 16 Doprowadzenie powietrza z zewnątrz Jøtul F 373 doprowadzenie powietrza z zewnątrz prowadzone poprzez podłogę Jeżeli model pieca Jøtul F 373 dvance ma być zainstalowany z doprowadzeniem powietrza z zewnątrz przez podłogę i kolumnę, wówczas element doprowadzający powietrze zewnętrzne () należy zamontować zgodnie z rysunkiem 18. Rys. 18 Żeby przymocować kolumnę do komory spalania, należy użyć śrub (), znajdujących się w woreczku z drobnymi elementami montażowymi. Podnieść piec do góry i ustawić na podstawie. 4.5 Montaż pieca z doprowadzeniem powietrza z zewnątrz z tyłu (wyposażenie dodatkowe) Jøtul F 373 model z doprowadzeniem powietrza z tyłu C C 1. Wykręć śruby (C), zmień położenie elementu () zgodnie z rys. 14 i zamocuj go ponownie śrubami (C). 13

14 Rys. 19 Przy montażu zestawu obrotowego (wyposażenie dodatkowe) nie należy używać opaski zaciskowej na rurze aluminiowej. 1. Zdemontować przednią ścianę kolumny. 2. Naklejkę znamionową () umieszczoną w popielniku przymocować do wewnętrznej strony ściany przedniej. (Ta naklejka jest niezbędna, aby potwierdzić dopuszczenie produktu do użytkowania). Rys. 21 Opaska zaciskowa Doprowadzenie powietrza z zewnątrz 2. Zestaw doprowadzenia powietrza z zewnątrz jest przytwierdzony do króćca powietrza zewnętrznego, który znajduje się na spodzie komory spalania. Uwaga! W przypadku montażu mechanizmu obrotowego, te elementy należy zamontować przed ustawieniem pieca w pozycji pionowej. y uzyskać więcej informacji, należy zapoznać się z instrukcją montażu, załączoną do zestawu obrotowego. 4.6 Umieszczenie naklejki znamionowej Rys. 20 Wypoziomować montowany piec używając do tego 3 śrub regulacyjnych (). Uwaga! W przypadku użycia szklanej płyty podłogowej (nr kat ), piec należy podnieść około 8-10 mm nad podłogę przy użyciu 3 śrub regulacyjnych. Naklejka znamionowa 14

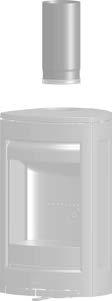

15 4.7 Komin i rury podłączeniowe Piec należy podłączyć do komina i przewodu dymowego przeznaczonych do podłączeń palenisk na paliwa stałe o temperaturze spalin zgodnej ze specyfikacją podaną w dziale «2.0 Dane techniczne». Przy montażu zachować podane odległości od materiałów palnych. Przy podłączaniu pieca używać wyłącznie rur dymowych opatrzonych oznakowaniem CE. ezwzględnie zachować zalecaną odległość rury dymowej do materiałów palnych. Przekrój poprzeczny przewodu dymowego powinien mieć przynajmniej tę samą wartość przekroju, co króciec dymowy pieca. by obliczyć prawidłowy i wymagany przekrój przewodu dymowego, należy odnieść się do specyfikacji zamieszczonej w dziale «2.0 Dane techniczne». Proces podłączenia pieca należy przeprowadzić zgodnie z instrukcją montażu dostawcy komina. Przed wykonaniem otworu w kominie należy najpierw przeprowadzić próbny montaż pieca i zaznaczyć prawidłową pozycję pieca i otworu w kominie. Zachować minimalne odległości - Rys. 1. W przypadku podłączenia górnego, należy zastosować kolano z otworem rewizyjnym, które umożliwi i w znacznym stopniu ułatwi przyszłe czyszczenie rury dymowej. W połączeniach tych elementów, należy bezwzględnie zachować ich elastyczność, aby uniknąć powstawania pęknięć na skutek późniejszych ruchów instalacji. by uzyskać informacje na temat prawidłowych wartości przekroju kanału dymowego i parametrów zalecanego ciągu kominowego, należy odnieść się do specyfikacji podanej w dziale «2.0 Dane techniczne» w załączonej instrukcji montażu.uwg! Średnica kanału dymowego musi mieć przynajmniej taką samą wartość jak króciec dymowy. Uwaga! Minimalna zalecana wysokość komina wynosi 4,5 m od dna komory paleniskowej. Jeśli ciąg jest za mocny, wówczas możemy zamontować szyber, dzięki któremu będziemy mogli regulować siłę ciągu. Montaż rury dymowej / podłączenie górne Urządzenie jest fabrycznie dostosowane do podłączenia górnego. Rys. 22 Rura dymowa Uszczelka 3. Zamontować uszczelkę na dolnej krawędzi rury dymowej. Umieścić rurę dymową w ścianie górnej. 15

16 Montaż rury dymowej / podłączenie tylne Urządzenie jest fabrycznie dostosowane do podłączenia górnego. W przypadku podłączenia tylnego należy postępować następująco: Umieścić urządzenie w prawidłowej pozycji (patrz Rys. 21). Pierwszym krokiem przy zmianie podłączenia górnego na tylne jest wyjęcie płyty dopalającej i obu deflektorów żeliwnych znajdujących się w komorze spalania. Rys Rys. 25 E F 6. Odkręcić śrubę (E) mocującą zaślepkę (F). 1. Podnieść płytę dopalającą i przekręcić klucz () znajdujący się w tej płycie () o 90, a następnie go usunąć. 2. Podnieść tylną krawędź płyty dopalającej () i ją wychylić. Rys. 24 Rys. 26 F D 7. Wyciągnąć zaślepkę (F) ku górze. C 3. Podnieść tylną krawędź dolnego deflektora (C) i wyjąć go z komory spalania. 4. Następnie wyjąć górny deflektor żeliwny (D). 16

17 Rys. 27 G POLSKI 4.8 Kontrola działania Gdy piec jest podłączony należy zawsze przeprowadzić test funkcji kontrolnych. Ruchome elementy powinny poruszać się z łatwością i funkcjonować w prawidłowy sposób. F Jøtul F 370 dvance został wyposażony w następujące funkcje kontrolne: Rys. 30 C 8. Przełożyć zaślepkę z wyjścia tylnego do wyjścia górnego i zamocować zgodnie z rys. 27 i 28. Rys. 28 I H 9. Zamontować poprzeczny element mocujący z popielnika (I) na śrubie (G) za pomocą nakrętki (H). Rys. 29 J Rozpalanie Maksimum Minimum K 10. Umieścić uszczelkę (J) na krawędzi rury dymowej (K). 11. Umieścić rurę dymową w króćcu dymowym. 12. Następnie umieścić płytę dopalającą i oba deflektory żeliwne w miejscach, z których uprzednio zostały usunięte. Uwaga! Istotnym jest, by wszystkie połączenia były szczelne. W przeciwnym razie uchodzące powietrze może spowodować nieprawidłowe działanie urządzenia. Zawór powietrza do rozpalania i palenia (): Wciśnięty do środka: zamknięty Wyciągnięty na zewnątrz: otwarty Klamka drzwi (): Drzwi otwierają się poprzez pociągnięcie uchwytu na zewnątrz. Maksymalny poziom (C), do którego należy układać opał (otwory nie mogą być zakryte). 17

18 4.9 Użytkowanie Otworzyć regulatory dopływu powietrza przez całkowite wyciągnięcie cięgna na zewnątrz (). Jeśli zaistnieje taka konieczność, należy zostawić drzwiczki pieca w pozycji lekko uchylonej (Należy użyć rękawicy lub podobnego przedmiotu o właściwościach ochronnych, na wypadek gdyby rączki funkcji kontrolnych były zbyt gorące). Ułożyć dwa średniej wielkości polana na dnie komory spalania. Uwaga! Żeby zapobiec osadzaniu się sadzy na szybie, ważne jest, aby polana umieszczone w komorze spalania nie stykały się z powierzchnią szyby. Umieścić parę kawałków rozpałki (lub kory brzozowej) pomiędzy polanami, następnie ułożyć kilka cieńszych kawałków drewna w pozycji na krzyż i podpalić rozpałkę. Stopniowo zwiększać płomień dodając polana. Należy jednak pamiętać, aby wysokość stosu opału nie przekroczyła linii otworów znajdujących się na tylnej płycie wewnętrznej urządzenia - rys. 30 C. Na koniec położyć średniej wielkości polano na szczycie stosu. UWG: Maksymalna wysokość stosu polan powinna znajdować się poniżej linii otworów znajdujących się na tylnej płycie wewnętrznej. Otwory te nie mogą być zakryte. Upewnić się, że dopalanie się rozpoczęło. O rozpoczętym procesie dopalania najlepiej świadczą żółte, migoczące płomienie pojawiające się w otworach na tylnej płycie. Następnie można ustawić intensywność spalania tak, aby uzyskać zadaną temperaturę regulując dopływ powietrza - rys. 30. Zamknąć drzwiczki kominka. Podczas trwającego cyklu palenia drzwiczki pieca powinny zawsze pozostawać zamknięte. Rys Niebezpieczeństwo przegrzania Pieca nie wolno używać w sposób, który powoduje przegrzanie. Przegrzanie ma miejsce, gdy jest za dużo opału i/lub jest zbyt dużo powietrza, co powoduje wytwarzanie się zbyt wysokiej temperatury. Wyraźnym sygnałem przegrzania są żarzące się na czerwono części pieca. Jeśli zaistnieje podobna sytuacja, natychmiast należy zmniejszyć dopływ powietrza do spalania. Zaleca się zasięgnięcie profesjonalnej porady jeśli istnieje podejrzenie, że komin ma nieprawidłowe parametry ciągu (zbyt mocny/zbyt słaby). by dowiedzieć się więcej przeczytaj <<4.7 Komin i rury podłączeniowe>> Usuwanie popiołu Model Jøtul F 370 dvance posiada popielnik, który ułatwia usuwanie popiołu. Popiół należy usuwać tylko, gdy piec całkowicie ostygnie. by popiół spadł do popielnika, należy kilkukrotnie przegarnąć popiół po dnie rusztu paleniska przegarniaczem z zestawu kominkowego.należy użyć rękawicy ochronnej lub innego przyrządu o podobnych właściwościach, by chwycić rączkę popielnika. Upewnić się, że popielnik nie jest przepełniony, co może blokować spadanie popiołu przez ruszt do popielnika. 5.0 Eksploatacja Zapachy emitowane podczas pierwszego użycia pieca Piec może wydzielać drażniący zapach podczas pierwszego użycia. Przyczyną jest utwardzanie się powłoki malarskiej. W takiej sytuacji należy otworzyć okno i pomieszczenie dokładnie wywietrzyć. Pozwól, aby przez pewien czas, ogień palił się przy dużym dostępie powietrza do spalania, aż dym lub zapach nie będą już wyczuwalne. Zalecenia dotyczące palenia Uwaga! Polana, które są składowane na zewnątrz należy przenieść do budynku na 24 godziny przed użyciem, by osiągnęły temperaturę pokojową. Istnieje kilka różnych sposobów opalania drewnem, ale istotne jest aby ostrożnie do wybierać materiały używane do opalania kominka. Patrz dział <<Jakość drewna opałowego>>. Dokładanie opału Należy podkładać do ognia często, ale dodając jedynie małe ilości opału za każdym razem. Jeśli piec jest za bardzo wypełniony opałem, ciepło wytworzone na drodze spalania może przyczynić się do dużego obciążenia termicznego w kominie. Należy dodawać opał z rozwagą i unikać tlącego się ognia, gdyż ten wytwarza najwięcej zanieczyszczeń. Ogień jest najlepiej rozpalony, kiedy w piecu dobrze się pali, a dym z komina jest prawie niewidoczny. Jakość drewna opałowego Poprzez dobrą jakość drewna opałowego rozumiemy polana np. brzozy, buka, świerku oraz sosny. Drewno dobrej jakości powinno być wysuszone, tak aby stopień wilgotności sięgał maksimum 20 %. by to osiągnąć, drzewo należy ściąć najdalej późną zimą. Powinno zostać pocięte oraz ułożone na stosie w sposób umożliwiający cyrkulację powietrza. Stosy drewna należy zabezpieczyć przed nadmierną absorpcją wody deszczowej. Jesienią drewno powinno być schowane wewnątrz budynku mieszkalnego, aby nadawało się do zastosowania w okresie zimowym. Nigdy nie należy rozpalać ognia w piecu przy użyciu następujących materiałów: Śmieci, torby plastikowe, itp. 18

19 Malowane bądź impregnowane drewno (wysoce toksyczne). Płyty wiórowe lub płyty z laminatu. Drewno wyrzucone przez morze (zanieczyszczone solą) Taka praktyka może uszkodzić urządzenie i zanieczyścić atmosferę. UWG! Nie stosować do rozpalania ognia płynów łatwopalnych takich jak benzyna, nafta, alkohol lub podobnych. Może to spowodować zagrożenie zarówno dla użytkownika jak i samego urządzenia. Zużycie opału Kominek Jøtul F 370 dvance posiada moc nominalną wynoszącą ok. 5,9 kw. Zużycie opału podczas pracy z mocą znamionową wynosi średnio ok. 2,1 kg/h. Kolejnym bardzo istotnym czynnikiem mającym wpływ na wielkość zużycia opału jest zastosowanie polan o odpowiedniej wielkości. Wymiary polan dla serii Jøtul F 370 dvance są następujące: Drewno do rozpałki: Długość: cm Średnica: 2-5 cm Ilość: 6-8 szt. Drewno opałowe (polana): Długość: ok cm Średnica: ok. 8 cm Dokładanie do ognia: co ok. 45 min Wielkość jednorazowego wsadu: 1,6 kg Ilość polan wymagana przy każdym cyklu palenia: 2 szt. Moc znamionową uzyskuje się, gdy dopływ powietrza do spalania jest otwarty w ok. w 22% (Rys. 30 ), a rączka regulatora spalania jest wysunięta na 12,5 mm. 5.1 Wpływ wiatru i warunków pogodowych na działanie urządzenia Osiągi i wydajność pieca mogą w dużej mierze ulec zmianie pod wpływem siły wiatru oddziałującej na komin. Z tego względu bardzo istotne jest dostosowanie ilości powietrza do spalania, aby zapewnić odpowiednią wydajność. Ponadto dobrym rozwiązaniem może być zamontowanie szybra w rurze dymowej tak, aby ciąg kominowy mógł być regulowany w zależności od siły wiatru. Ponadto istotnym czynnikiem pogodowym, który także może mieć ogromny wpływ na parametry ciągu kominowego jest mgła. W przypadku wystąpienia mgły może okazać się konieczne zastosowanie innych ustawień dopływu powietrza do spalania. 5.2 Znaczenie komina Komin jest motorem napędzającym piec i z tego względu jedynie zakup komina wysokiej jakości gwarantuje prawidłowe działanie pieca. Ciąg kominowy wytwarza podciśnienie w piecu. Powietrze wykorzystywane w procesie spalania jest także używane do procesu obmywania, po wcześniejszym podgrzaniu (airwash system), utrzymując szybę w drzwiczkach kominka w czystości, bez odkładającej się na niej sadzy. Ciąg kominowy wytworzony w kominie powstaje jako efekt różnicy temperatur wewnątrz i na zewnątrz komina. Im większa różnica temperatur, tym mocniejszy ciąg w kominie. Z tego powodu niezwykle istotne jest, aby komin osiągnął swoją temperaturę roboczą zanim zaczniemy ustawiać cięgno powietrza do palenia, aby ograniczyć spalanie w piecu (komin wykonany z cegły potrzebuje dłuższego czasu, aby osiągnąć swoją temperaturę roboczą niż komin stalowy). Jak najszybsze osiągnięcie temperatury roboczej przez komin jest bardzo ważne, szczególnie w dniach kiedy, ciąg kominowy jest słaby ze względu na niekorzystny wiatr i inne warunki pogodowe. W takich sytuacjach należy zadbać, aby opał rozpalił się jak najszybciej. Praktyczna wskazówka: jeśli piec nie był używany od dłuższego czasu, wówczas trzeba przeprowadzić inspekcję przewodu dymowego w kominie, sprawdzając czy nie powstały w nim jakieś zatory, blokujące dym. 6.0 Konserwacja 6.1 Czyszczenie szyby Niniejsze urządzenie jest zaopatrzone w system samooczyszczania (air wash), który pomaga utrzymać szybę w czystości. Powietrze jest zasysane w górnej części komory spalania i spływa ku dołowi wzdłuż wewnętrznej powierzchni szyby. Niestety niewielkie ilości sadzy zawsze będą się odkładać na szkle, ale ich ilość zależy głównie od bieżących parametrów ciągu kominowego i ustawienia zaworu powietrza do palenia. Większość tej warstwy sadzy, która odłożyła się na szybie, wypali się, kiedy cięgno powietrza do spalania znajdować się będzie w pozycji całkowicie otwartej, a ogień w kominku będzie intensywnie płonąć. Zalecana metoda czyszczenia: w celu regularnego czyszczenia należy zwilżyć ciepłą wodą papierowy ręcznik i dodać trochę popiołu z komory spalania. Następnie rozetrzeć popiół na szybie, po czym umyć szybę czystą wodą. Dokładnie wytrzeć do sucha. Jednak jeśli zaistnieje potrzeba dokładniejszego czyszczenia, zalecamy zastosowanie preparatu do czyszczenia szklanych powierzchni (należy postępować według instrukcji na pojemniku z preparatem). 6.2 Czyszczenie i usuwanie sadzy Podczas eksploatacji na wewnętrznych powierzchniach kominka może odkładać się sadza. Jest ona doskonałym izolatorem i z tego względu może ograniczyć wydajność cieplną kominka. Jeśli sadza odkłada się podczas eksploatacji produktu, może być ona łatwo usunięta za pomocą środka do usuwania sadzy. by uniemożliwić odkładanie się sadzy i smoły w kominku należy rozpalać ogień do trochę wyższych temperatur, co pozwoli pozbyć się tej warstwy. by uzyskać jak najlepsze efekty grzewcze, wskazane jest przeprowadzanie corocznego czyszczenia wnętrza kominka. Dobrym rozwiązaniem jest połączenie tej czynności z czyszczeniem komina i rur dymowych. 6.3 Czyszczenie rur dymowych W przypadku niektórych modeli pieców wolno stojących istnieje możliwość podniesienia ściany górnej i wymiatania popiołu od góry, przez rurę dymową. 19

20 W pozostałych przypadkach popiół z rur dymowych należy wymiatać przez otwór rewizyjny lub przez drzwi kominka. Jednak, aby przeprowadzić ten proces należy najpierw usunąć płytę dopalającą. 6.4 Kontrola pieca Firma Jøtul zaleca dokładną kontrolę kominka po każdym czyszczeniu. Należy sprawdzić wszystkie widoczne powierzchnie czy nie powstały pęknięcia. Ponadto należy sprawdzić szczelność wszystkich łączeń i pozycje uszczelek. Te elementy, które wykazują uszkodzenia lub oznaki zużycia, należy wymienić. Zagłębienia, w których osadzone są uszczelki należy dokładnie wyczyścić, odtłuścić, a następnie nałożyć klej ceramiczny (do nabycia u dealerów firmy Jøtul). Uszczelkę (sznur uszczelniający) wcisnąć na miejsce i zaczekać do wyschnięcia kleju. 7.1 Wymiana części w komorze spalania Narzędzi należy używać z wielką ostrożnością. Szczególnie ostrożnie należy postępować z płytą dopalającą i tylną płytą wewnętrzną, które wykonane są z wermikulitu (Skamol), aby zapobiec ewentualnym uszkodzeniom. Wymiana płyty dopalającej Rys Konserwacja części zewnętrznych Po kilku latach eksploatacji części pokryte farbą mogą zmienić kolor. W takich przypadkach należy oczyścić powierzchnię produktu usuwając wszystkie odstające cząsteczki, a następnie pomalować piec. Uwaga! Nie należy stawiać na górnej płycie pieca żadnych przedmiotów, bo może to spowodować trwałe uszkodzenie lakieru. 7.0 Serwisowanie Wprowadzanie jakichkolwiek, nieautoryzowanych zmian w budowie urządzenia jest zakazane! Jedynie oryginalnie części mogą być stosowane! Rys Unieść lekko płytę dopalającą () i przekręcić klucz o 90 znajdujący się w tejże płycie i wyjąć go z płyty. Unieść tylną krawędź płyty dopalającej, a następnie wychylić ją na zewnątrz. Górny deflektor żeliwny Dolny deflektor żeliwny Wymiana tylnej płyty wewnętrznej Rys. 34 Płyta dopalająca Tylna płyta wewnętrzna C Ruszt Płyta denna D 20

21 2. Usunąć tylną płytę wewnętrzną (C) po odkręceniu śruby (D) znajdującej się na środku płytki stabilizującej. Następnie unieść płytę do góry i wyciągnąć ją na zewnątrz. Wymiana deflektorów żeliwnych Rys Wymiana płyty wewnętrznej dennej i rusztu (W przypadku używania narzędzi przy demontażu, należy zachować ostrożność przy obchodzeniu się z płytą Skamol, aby uniknąć ewentualnych uszkodzeń tej części). Rys. 36 F E G 3. Dolny i górny deflektor żeliwny znajdują się nad płytą dopalającą. Najpierw należy usunąć dolny deflektor (E) unosząc go lekko do góry od strony tylnej krawędzi, a następnie wyciągnąć go na zewnątrz. 4. Unieść górny deflektor (F) tak, by wyszedł z rowków, w których był zamocowany. Następnie wyjąć deflektor z komory spalania na zewnątrz kominka. W przypadku ponownego montażu usuniętych części należy postępować zgodnie z powyższymi krokami tylko w odwrotnej kolejności. 1. Unieść płytę dopalającą i obrócić o 90 klucz (Rys. 23 ) znajdujący się w płycie dopalającej (Rys. 23 ), a następnie usunąć klucz. Unieść tylną krawędź płyty dopalającej (G) po czym odchylić i wyjąć ją na zewnątrz. 2. Usunąć tylną płytę wewnętrzną (Rys. 34 C) odkręcając śrubę (Rys. 34 D) znajdującą się po środku płytki stabilizującej. Następnie unieść płytę wewnętrzną, odchylić ją i wyjąć na zewnątrz. 3. Usunąć ruszt G. Rys. 37 H 21

22 4. Unieść płytę denną (H), odchylić i wyjąć na zewnątrz. W przypadku ponownego montażu usuniętych części należy postępować zgodnie z powyższymi krokami tylko w odwrotnej kolejności. 7.3 Wymiana uszczelek szyby i drzwi 7.4 Wymiana bocznych szyb i uszczelek Rys. 39 Rys. 38 J L I 5. by wymienić szybę w drzwiach, należy rozpocząć od odkręcenia 3 dolnych śrub (I). Następnie odkręcić 3 górne śruby (J). Ostrożnie wyjąć szybę z ramy drzwi. 6. Usunąć uszkodzone uszczelki (wewnątrz (L) i/lub na zewnątrz (K)). Wyczyścić rowki, w których zostaną zamontowane nowe uszczelki (sznury uszczelniające) i przy pomocy kleju zamontować nowe uszczelki na wskazanym miejscu. K Wewnętrzna powierzchnia szyby C Zewnętrzna powierzchnia szyby 1. Unieść płytę dopalającą i przekręcić klucz (Rys. 23 ) o 90 znajdujący się w płycie dopalającej (Rys. 23 ), a następnie wyjąć klucz. Unieść tylną krawędź płyty dopalającej, odchylić ją i wyjąć. 2. Dolny i górny deflektor żeliwny znajdują się nad płytą dopalającą. Usunąć dolny deflektor (Rys. 24 C) unosząc i odchylając go od strony tylnej krawędzi. Unieść górny deflektor żeliwny (Rys. 24 D) i wyjąć go z rowków, a następnie wyjąć go z komory spalania. 3. Usunąć ruszt (Rys. 36 G). 4. Unieść płytę denną (Rys. 35 H) i wyjąć ją z komory. 5. Odkręcić górne i dolne śruby () i zaciski (), które trzymają boczną szybę na miejscu. 6. Ostrożnie unieść szybę. 7. Wyjąć szybę i wymienić uszczelki (C), jeśli zaistnieje taka potrzeba. W przypadku ponownego montażu usuniętych części należy postępować zgodnie z powyższymi krokami tylko w odwrotnej kolejności. 22

23 8.0 Rozwiązywanie problemów z eksploatacją Słaby ciąg Sprawdzić wysokość komina i zgodność z lokalnymi przepisami i regulacjami prawnymi. (Dodatkowe informacje zawierają punkty <<2.0 Dane techniczne>> i <<4.7 Komin i rury podłączeniowe>> w instrukcji montażu. Upewnić się, że minimalny przekrój kanału dymowego jest zgodny z podanym w punkcie <<2.0 Dane techniczne>> w instrukcji montażu. Upewnić się, że nic nie blokuje dymu: gałęzie, drzewa itp. Podejrzewając zbyt duży / mały ciąg w kominie, należy poprosić fachowca o przeprowadzenie pomiaru i dokonanie regulacji. Ogień po chwili gaśnie Upewnić się, że drewno jest dostatecznie suche. Sprawdzić, czy w budynku występuje podciśnienie, zamknąć wentylatory mechaniczne i otworzyć okno w pobliżu kominka. Sprawdzić, czy nawiew powietrza do spalania jest otwarty. Sprawdzić, czy wyjście dymowe lub rury dymowe nie są zapchany sadzą. Na szybie osadza się zbyt duża ilość sadzy Niewielkie ilości sadzy zawsze będą przywierać do szyby, natomiast jej ilość zależy od: wilgotności opału, ciągu kominowego, otwartego nawiewu powietrza do spalania. Większość sadzy w sposób naturalny ulegnie spaleniu po całkowitym otwarciu nawiewu powietrza do spalania, kiedy ogień w kominku będzie się intensywnie palić. (Punkt <<6.1 Czyszczenie szyby>>). 9.0 Wyposażenie dodatkowe 9.1 Mechanizm obrotowy (Jotul F 373 dvance) (Osobna instrukcja montażu) Mechanizm obrotowy dla modelu Jotul F 373 dvance - nr kat Żeliwne drzwiczki podstawy (Jøtul F 371 dvance) czarna farba nr kat Element High Top nr kat Masa akumulacyjna - HSS nr kat Zestaw dopływu powietrza zewnętrznego Ø 100mm, nr kat Płyta steatytowa, górna, komplet P, nr kat WHE, nr kat LE, nr kat Recykling POLSKI 10.1 Recykling opakowania Państwa piec dostarczany jest w następujących rodzajach opakowań: drewniana paleta, którą można pociąć na kawałki i spalić w piecu; kartonowe opakowanie, które należy oddać do recyklingu w lokalnym punkcie recyklingowym; plastikowe torby, które należy oddać do recyklingu w lokalnym punkcie recyklingowym Recykling pieca Państwa piec został wyprodukowany z następujących materiałów: żeliwa, które należy oddać do recyklingu w lokalnym punkcie recyklingowym; szkła, które należy usunąć, jako niebezpieczny odpad (szkło z pieca nie powinno być umieszczane w normalnym pojemniku do segregacji odpadów); wermikulitowe płyty dopalające, które mogą być usunięte i umieszczone w normalnych pojemnikach na odpady. 23

24 11.0 Gwarancja 11.1 Gwarancja Jøtul obejmuje Jøtul gwarantuje, że wszystkie żeliwne części zewnętrzne w momencie zakupu nie posiadają wad materiałowych ani produkcyjnych. Istnieje możliwość wydłużenia gwarancji na zewnętrzne części z żeliwa do 25 lat od daty sprzedaży. by przedłużyć gwarancję, należy zarejestrować zakupione urządzenie na stronie internetowej jotul.com i wydrukować kartę przedłużonej gwarancji w przeciągu trzech miesięcy od dokonanego zakupu. Zalecamy przechowywanie Karty Gwarancyjnej razem z dowodem zakupu. Jøtul udziela gwarancji, że wszystkie stalowe części w momencie zakupu nie posiadają wad materiałowych, ani produkcyjnych i podlegają one 5-letniej gwarancji z prawem do ich zwrotu. Niniejsza gwarancja ma zastosowanie jedynie, gdy proces montażowy został przeprowadzony przez wykwalifikowanego instalatora zgodnie z obowiązującymi normami i przepisami krajowymi, stosując się do zaleceń instrukcji montażowej i eksploatacyjnej Jøtul. Urządzenia naprawione jak i produkty wymienione podlegają pierwotnemu okresowi gwarancji producenta. Jøtul zastrzega sobie prawo do odmowy wymiany części lub zapewnienia konkretnej usługi w przypadku, gdy nie dokonano rejestracji internetowej gwarancji na zakupione urządzenie. Niniejsza gwarancja nie narusza żadnych praw, które mogą mieć zastosowanie na mocy przepisów krajowych, regulujących sprzedaż towarów konsumpcyjnych. Prawo do złożenia reklamacji ma zastosowanie od momentu zakupu, a zgłoszenie gwarancyjne honorowane jest jedynie po okazaniu dowodu zakupu / nr seryjnego zakupionego urządzenia Gwarancja nie obejmuje: 2.1 Uszkodzenia materiałów zużywających się, takich jak płyty wewnętrzne, ruszty, płyty dopalające, deflektory, szyby, uszczelki i wszelkie inne materiały, które ulegają zużyciu w wyniku standardowej eksploatacji. 2.2 Uszkodzenia spowodowane nieprawidłową eksploatacją, przegrzaniem, użyciem nieodpowiedniego opału (tj. drewna dryfującego, impregnowanego, ścinek z desek drewnianych, płyty wiórowej itp.) lub zbyt wilgotnego / mokrego opału. 2.3 Instalacji wyposażenia dodatkowego, np. mającego na celu poprawianie właściwości ciągu, ujęcia powietrza lub innych czynników będących poza kontrolą firmy Jøtul. 2.4 Uszkodzeń wywołanych nieautoryzowanymi zmianami / modyfikacjami konstrukcyjnymi wprowadzanymi w urządzeniu, bądź uszkodzeń wywołanych zastosowaniem nieoryginalnych zamienników części. 2.5 Uszkodzeń spowodowanych składowaniem u dystrybutora, transportem na adres dostawy lub podczas procesu instalacji urządzenia. 2.6 Urządzeń zakupionych u nieautoryzowanych sprzedawców na terenie prowadzonej selektywnej sprzedaży urządzeń Jøtul. 2.7 Powiązanymi kosztami (np. lecz nie wyłącznie, dotyczącymi transportu, potencjału ludzkiego, podróży) i wszelkimi innymi szkodami pośrednimi. Dla elementów szklanych, wykonanych z kamienia lub betonu, emalii i powłok malarskich (dot. uszkodzeń takich jak: odpryski, pęknięcia, wybrzuszenia, odbarwienia, pękanie) mają zastosowanie przepisy krajowego ustawodawstwa obowiązującego w sprzedaży towarów konsumpcyjnych. Niniejsza gwarancja obowiązuje w przypadku nabytych urządzeń w Europejskiej Strefie Ekonomicznej. Wszelkie kwestie dotyczące gwarancji i reklamacji należy zgłaszać do lokalnego autoryzowanego sprzedawcy Jøtul w czasie 14 dni od wykrycia wady lub uszkodzenia. Szczegółowy wykaz importerów i autoryzowanych dystrybutorów na stronie internetowej W przypadku, gdy Jøtul nie będzie w stanie wypełnić swoich zobowiązań określonych w warunkach niniejszej gwarancji, wówczas Jøtul dokona nieodpłatnej wymiany urządzenia z identycznymi właściwościami i parametrami grzewczymi, które zostało pierwotnie zakupione. 24

25 Sluttkontroll av ildsteder Kontrola jakości pieców i kominków Sprawdzone Utført Kontrollpunkt Element podlegający kontroli lle deler er med i produktet (ifølge struktur). Kompletny zestaw części.. lle festemidler er av korrekt type, og er korrekt anvendt. Overflater er i samsvar med Jøtuls kvalitetsstandarder. Lukkemekanismer fungerer som de skal, og uten behov for unødig stor kraft. Produktet/serien møter kravet for lekkasjetest. Lakkerte/emaljerte overflater møter kravene i Jøtuls kvalitetsstandarder. Produktet er fritt for utvendig kitt- eller limklin. Produktet har ingen sprekker i glass, støpejern eller andre deler. Zastosowano odpowiednie elementy tworzące zamknięcie i odpowiednio zostały zastosowane. Powierzchnie zgodne ze standardami jakości wykonania według Jøtul Mechanizmy odpowiedzialne za zamykanie drzwiczek działają prawidłowo, a nadmierna siła przy operowaniu nie jest potrzebna. Produkt / Seria sprawdzone pod kątem wycieków Wykończenie farbą/emalią zgodne ze standardami jakości wykonania według. Jøtul. Powierzchnie nie są zanieczyszczone cementem czy klejem. Nie stwierdza się obecności rys na szybie, żeliwie i innych częściach kominka Pakninger er riktig lagt, og skjemmer ikke produktet ved stygge ender eller ved at pakningen er unødig synlig. Uszczelki prawidłowo zastosowane i w żaden sposób nie pogarszają wyglądu produktu (luźne końce lub nadmiernie widoczne) Dørpakninger er godt limt. Uszczelki u drzwiczek są dobrze przytwierdzone do drzwi. Dørpakninger har tilfredsstillende pakningstrykk. Sjekk at det ikke "lyser gjennom" i dørpakning eller andre sammenføyninger. Trekkhendler osv fungerer normalt. Uszczelki u drzwiczek zapewniają dobrą izolację. Sprawdź czy nie ma prześwitów w uszczelnieniu drzwiczek i innych miejscach gdzie użyte są uszczelki. Funkcjonowanie sterowania dopływem powietrza jest prawidłowe. Jøtul bekrefter herved at dette produktet er kontrollert og funnet å være i samsvar med våre kvalitetsnormer. Jotul niniejszym potwierdza, że produkt pozytywnie przeszedł kontrolę jakości. Seria nr. / Serie nr. - Odebrał / kontrollert av 25

26 Jøtul S, październik, 2017 Nr. katalogowy P06 Jøtul S prowadzi politykę stałego poprawiania i ulepszania swoich produktów. Mogą zatem, w każdej chwili, bez uprzedzenia, ulec zmianie specyfikacje, wzornictwo, materiały lub wymiary. Jøtul vise sans cesse à améliorer ses produits. C est pourquoi, il se réserve le droit de modifier les specifications, couleurs et équipements sans avis prélable. Jakość według Jøtul S Firma Jøtul S posiada system zarządzania jakością, który jest zgodny z normą NS - EN ISO 9001 odpowiadającą za rozwój linii produktów, proces produkcyjny, i dystrybucję pieców i kominków. Niniejsza polityka, ogromne doświadczenie na rynku kominków i pieców, jak i wieloletnia tradycja (rok założenia firmy Jøtul 1853r), zapewniają naszym klientom wysoką jakość wykonania i bezpieczeństwo w eksploatacji naszych produktów. Qualité Le système de contrôle de la qualité de Jøtul S est conforme à la norme NS-EN ISO 9001 relative à la conception, à la fabrication et à la distribution de poêles, foyers et inserts. Cette politique nous permet d offrir à nos clients une qualité et une sécurité reposant sur la vaste expérience accumulée par Jøtul depuis sa création en Jøtul S, P.o. box 1411 N-1602 Fredrikstad, Norway
