1 K O M P O Z I T KOMPOZYTOWE PRĘTY I SIATKI ZBROJENIOWE N O WA T E C H N O LO G I A

2 PROCES STARZENIA SIĘ TRADYCYJNEJ KONSTRUKCJI ZUŻYCIE MATERIAŁU SPĘKANIA ODPRYSKI TRWAŁE USZKODZENIA

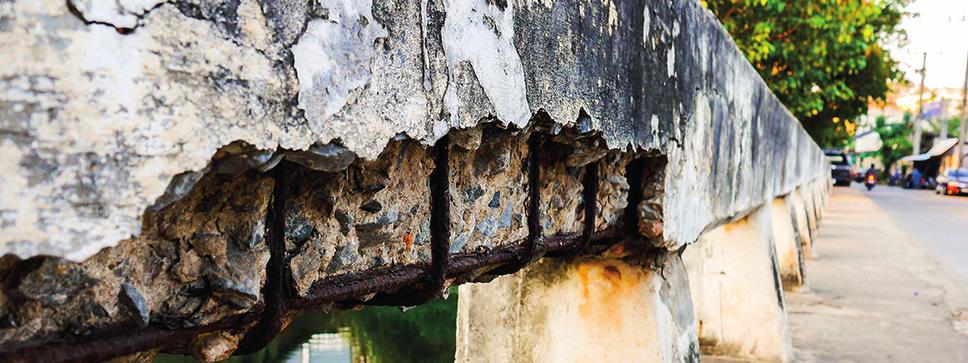

3 K O M P O Z I T PROBLEMY ZWIĄZANE Z TRADYCYJNĄ KONSTRUKCJĄ Korozja i pogorszenie się stanu żelbetonu Wysokie koszty związane z potrzebą rewitalizacji i naprawy kontrukcji Z uwagi na zachowanie bezpieczeństwa - strefy zamknięte i objazdy 3

4 DEFINICJA KOMPOZYTU WŁÓKNO wzmacnia i usztywnia MATRYCA chroni i przenosi naprężenia pomiędzy włóknami 4

5 SUROWCE KOMPOZYTU Włókna Żywica 5

6 PROCES POWSTAWANIA PRĘTA KOMPOZYTOWEGO FGR - PULTRUZJA Podgrzewanie Gotowy pręt Żywica 6

ZASTOSOWANIE KOMPOZYTÓW W TRANSPORCIE W drugiej połowie XX wieku następował

Początkowo włókna szklane znajdowały zastosowanie w przemyśle obronnym i

Łodzie z włokien szklanych - najbardziej ekonomicznym rozwiązaniem w

7 ZASTOSOWANIE KOMPOZYTÓW W TRANSPORCIE W drugiej połowie XX wieku następował rozwój materiałów kompozytowych na bazie włókien szklanych. Początkowo włókna szklane znajdowały zastosowanie w przemyśle obronnym i lotniczym. Karoseria wykonana w 100% z włókien szklanych. Łodzie z włokien szklanych - najbardziej ekonomicznym rozwiązaniem w konstrukcji. 5% Pozostałe 10% Stal 15% Tytan 50% Kompozyty 20% Aluminium Włókna kompozytu stanowią do 50% wagi samolotu. 7

ZASTOSOWANIE KOMPOZYTÓW Pokrycie nadwozia

Łodzie żaglowe, kajaki, sport, rekreacja.

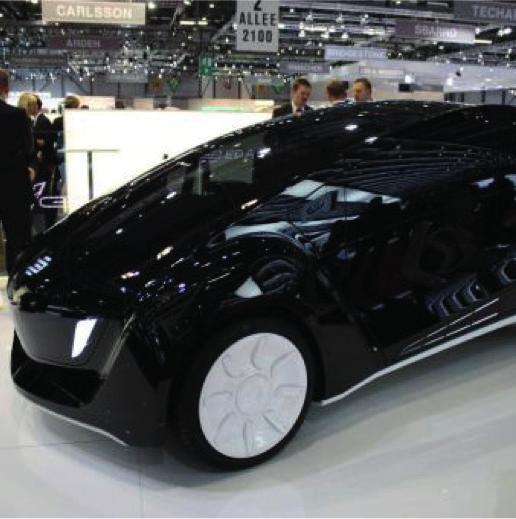

8 ZASTOSOWANIE KOMPOZYTÓW Pokrycie nadwozia samochodu Kropelka 2014 (Shell Eco- maraton competition) wykonane z kompozytu węglowego, technika infuzji. Łodzie żaglowe, kajaki, sport, rekreacja. AO-S 71, dwumiejscowy motoszybowiec z napędem elektrycznym zbudowany z materiałów kompozytowych. 8

9 K O M P O Z I T PROSTOTA MONTAŻU Siatka z prętów kompozytowych. Gotowa siatka. Łączenie prętów. 9

10 K O M P O Z I T RUROCIĄGI Rurociąg morski. Redukcja kosztów eksploatacji (korozja) Pale z prętów kompozytowych. zmniejszenie ryzyka awarii (wybuch) 10

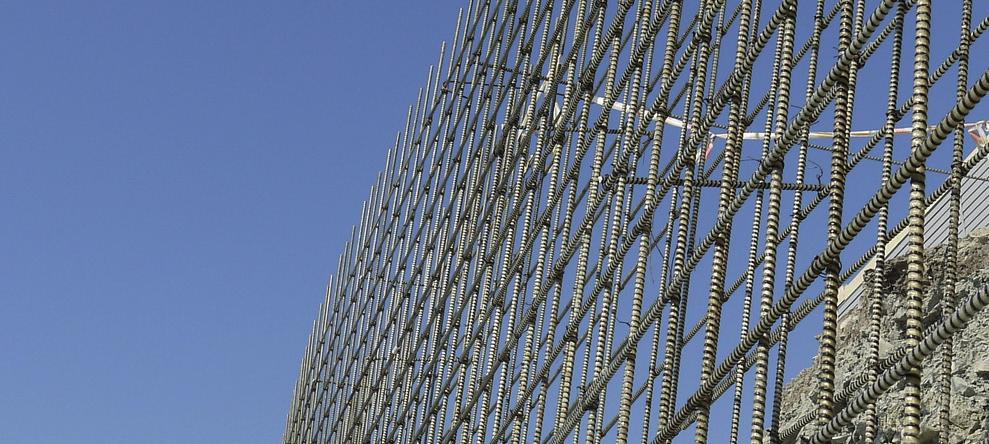

11 ZBROJENIE BETONOWYCH NABRZEŻY Zbrojenie betonowego falochronu. Zbrojenie betonowego falochronu. 11

12 ZBROJENIE BETONOWYCH NABRZEŻY Zbrojenie betonowego falochronu, Katar. Zbrojenie betonowego falochronu, Blackburn, Wielka Brytania. 12

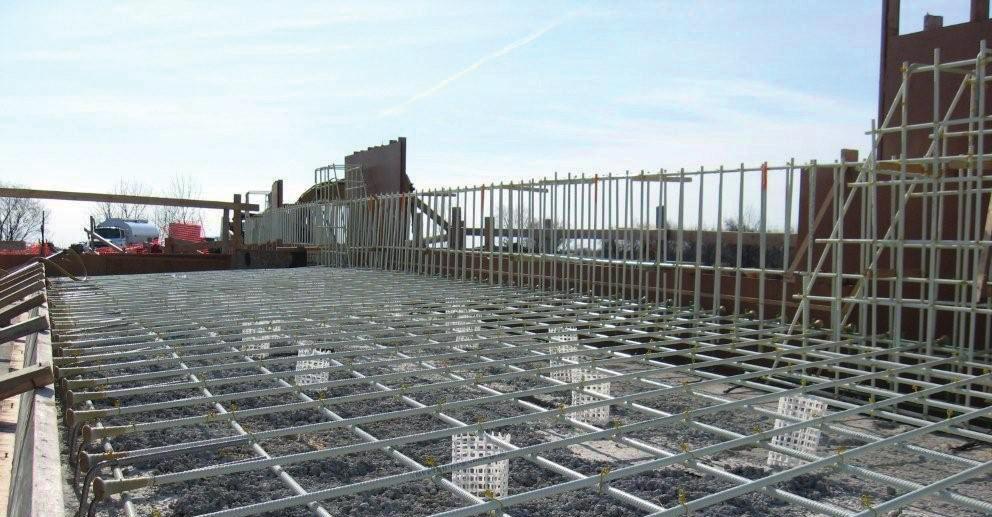

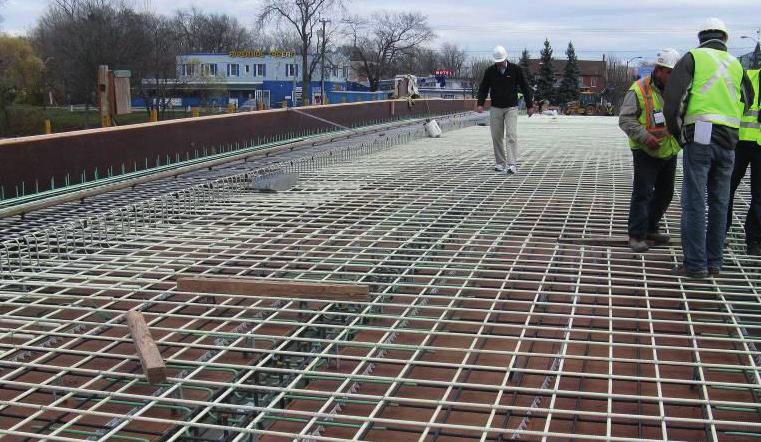

13 ZBROJENIE KONSTRUKCJI MOSTOWYCH Most Dwyer Hill and Ashton, Ottawa, Kanada. Most Weightman, Wodospad Niagara, Kanada. Most Maclew, Ontario, Kanada. 13

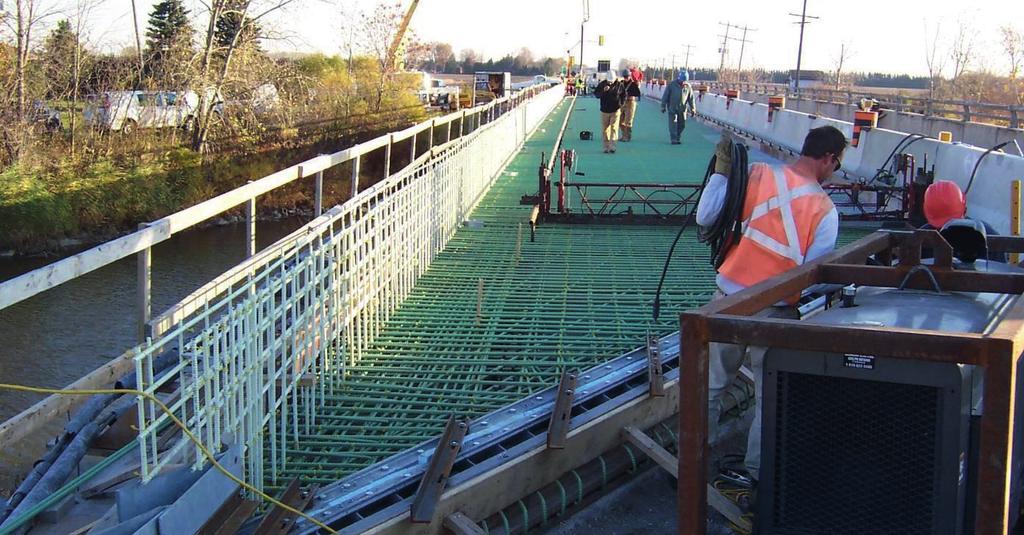

14 K O M P O Z I T ZBROJENIE KONSTRUKCJI MOSTOWYCH Most nad Essex County Road, Ontario, Kanada. Most nad Grand River, Ontario, Kanada. Most Queensline, Kanada. 14

15 K O M P O Z I T ZBROJENIE KONSTRUKCJI DROGOWYCH I SZYNOWYCH Berno, Szwajcaria. Bazylea, Szwajcaria. Magdeburg, Niemcy. 15

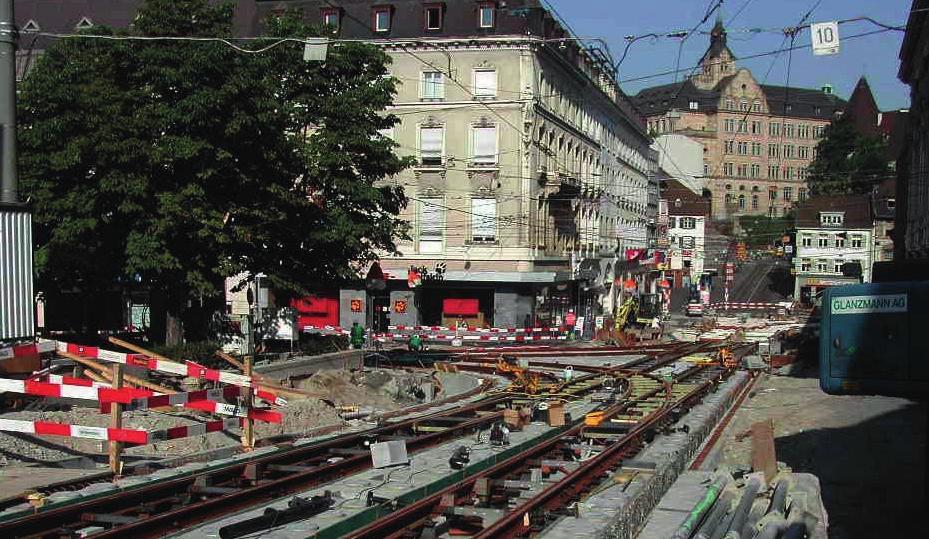

16 K O M P O Z I T ZBROJENIE KONSTRUKCJI DROGOWYCH I SZYNOWYCH Linia tramwajowa, Wiedeń, Austria. Zajezdnia tramwajowa, Bazylea, Szwajcaria. Zajezdnia, Berno, Szwajcaria. 16

17 ZBROJENIE W BUDOWNICTWIE PODZIEMNYM Linia metra, Budapeszt, Węgry. Linia metra, Amsterdam, Holandia. Linia metra, Berlin, Niemcy. 17

18 K O M P O Z I T ZBROJENIE W BUDOWNICTWIE PODZIEMNYM Konstrukcja zbrojenia. Parking podziemny, Hamburg, Düsseldorf. Linia metra, Köln, Niemcy. 18

ZALETY ZBROJENIA PRĘTAMI FGR Efektywne ze względu na czas eksploatacji - 90 lat wielokrotnie więcej jak w przypadku rozwiązań stalowych, Znaczący wzrost możliwości konstrukcyjnych - szybszy montaż,

19 ZALETY ZBROJENIA PRĘTAMI FGR Efektywne ze względu na czas eksploatacji - 90 lat wielokrotnie więcej jak w przypadku rozwiązań stalowych, Znaczący wzrost możliwości konstrukcyjnych - szybszy montaż, Znacząco mniejszy ciężar płyt mostowych, Doskonała odporność na korozję alkalia i kwasy, Redukcja napraw i przeglądów konstrukcji, Redukcja kosztów transportu, Wyraźnie mniejszy nakład pracy przy pracach konstrukcyjnych, Oszczędność materiału. Dystrybutor w Polsce: FMCG-TRADE YPIB Zaniemyśl ul.średzka 30 tel. PL: Jerzy Krajewski tel. LV: Andrzej Ostapczuk j.albakompozit@gmail.com 19
