Wykorzystanie stali do produkcji konstrukcji maszynowych

Transkrypt

1 Wykorzystanie stali do produkcji konstrukcji maszynowych

2 Wprowadzenie Grupę kapitałową BSK RETURN tworzą następujące spółki: Wtórmet Recycling Wtórmet Zawstal Huta Zabrze S.A. RBS STAL Ferrum S.A. ZKS Ferrum Walcownie Bruzdowe Batory

3 Nasi Klienci

4 Zastosowanie stali do produkcji konstrukcji maszynowych dla przemysłu wydobywczego - Wieże wiertnicze - Maszyny i urządzenia transportu pionowego w górnictwie maszyny wyciągowe i koła linowe - Maszyny i urządzenia transportowe w przemyśle offshore

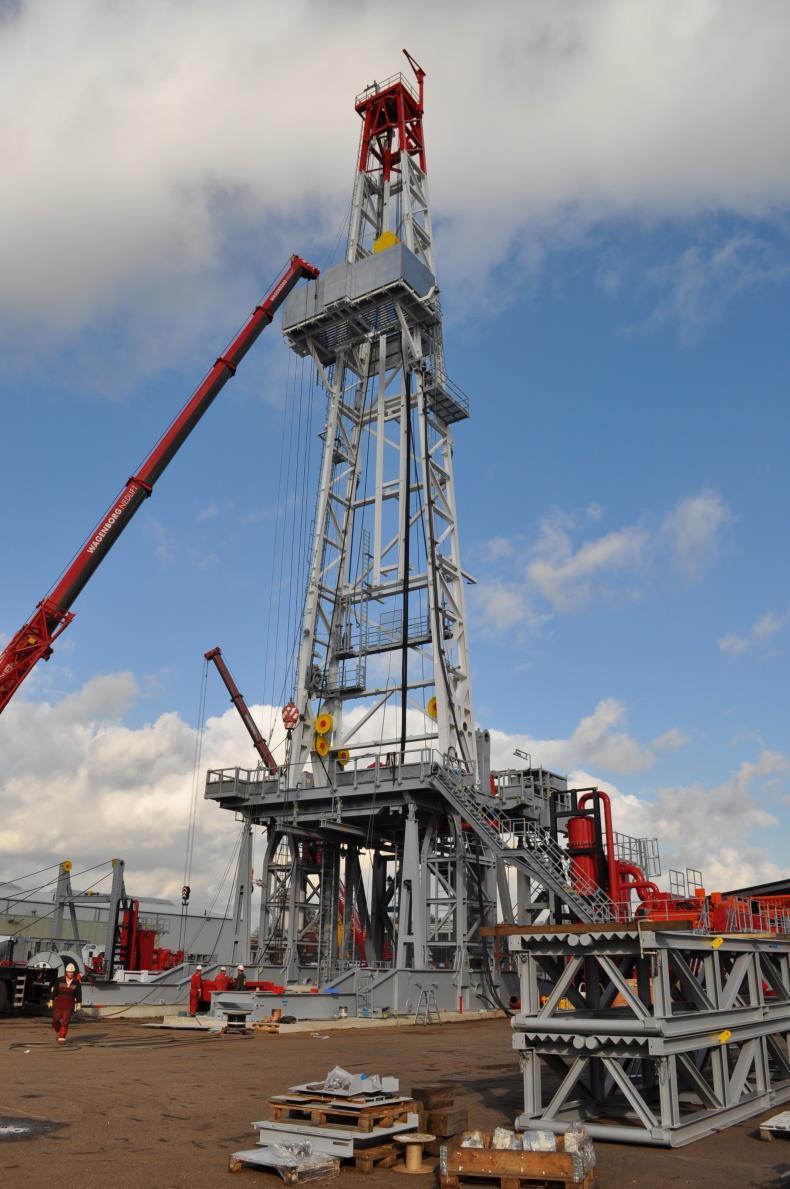

5 Wieże wiertnicze

6 Wieże wiertnicze typu Euro Rig Waga wieży w zależności od głębokości wiercenia od 200 t do 450 t Euro Rig 450 t maksymalna głębokość wiercenia 7200 m Zdolne do przemieszczenia poziomego Poziomo montowany maszt, podnoszony na cylindrach hydraulicznych Modułowa podstawa wieży typu skrzynia na skrzyni Zgodne z europejskimi normami i dostosowane do warunków drogowych Elementy wież mogą być transportowane na standardowych samochodach ciężarowych

7 Wieże wiertnicze typu Euro Standard Rig Waga wieży w zależności od głębokości wiercenia od 350 t do 450 t Stacjonarne Standardowa podstawa i maszt Montaż wszystkich elementów przy pomocy dźwigu Elementy wież mogą być transportowane na standardowych samochodach ciężarowych

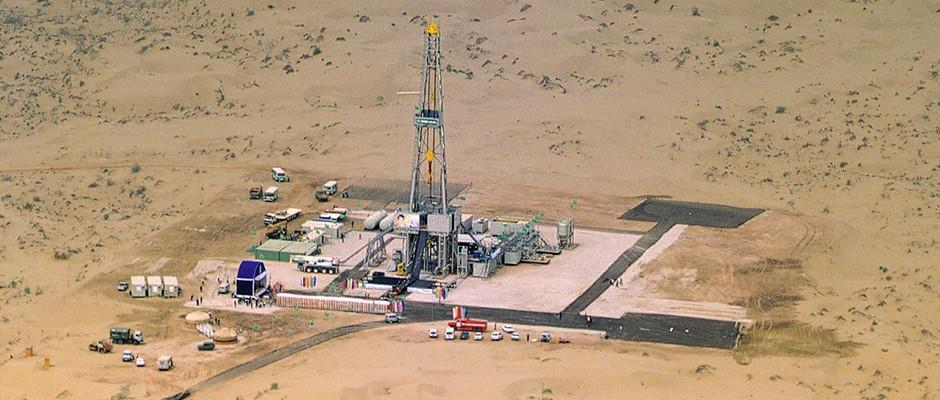

8 Wieże wiertnicze typu Desert Rig Wieża zapewnia doskonałą wydajność wiercenia w ekstremalnych warunkach pogodowych, bezpieczne oraz wysokiej jakości środowisko pracy. Elementy, które wymagają stałej konserwacji są łatwo dostępne i dobrze oświetlone. Niewielki rozmiar i konstrukcja wieży pozwalają na łatwy transport i szybki montaż na miejscu.

9 Wieże wiertnicze typu Speed Rig Waga wieży w zależności od głębokości wiercenia od 200 t do 450 t. Speed Rig 450 t maksymalna głębokość wiercenia 6000 m Zdolne do przemieszczenia poziomego Poziomo montowany maszt, podnoszony na cylindrach hydraulicznych Możliwość przemieszczenia wieży w płaskim terenie do 10 km w ciągu 36 godzin

10 Wieże wiertnicze typu Stationary Desert Rig Waga wieży w zależności od głębokości wiercenia od 350 t do 650 t. Stationary Desert Rig 650 t maksymalna głębokość wiercenia 9144 m Stacjonarne Maszt montowany w pozycji horyzontalnej i podnoszony do pionu

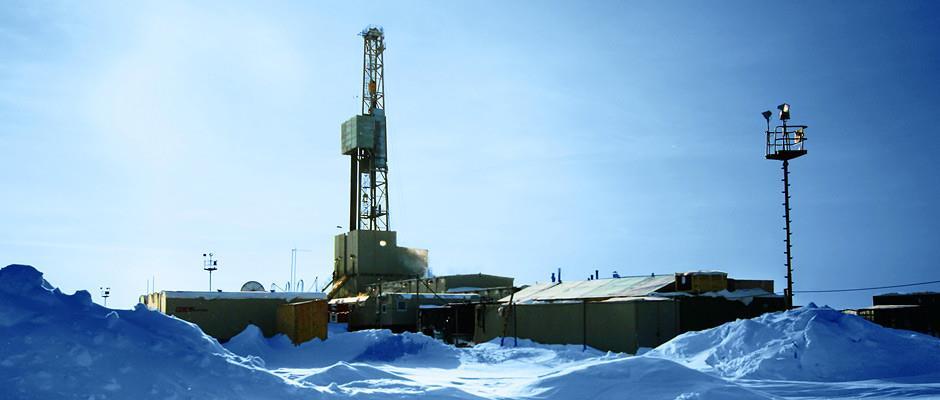

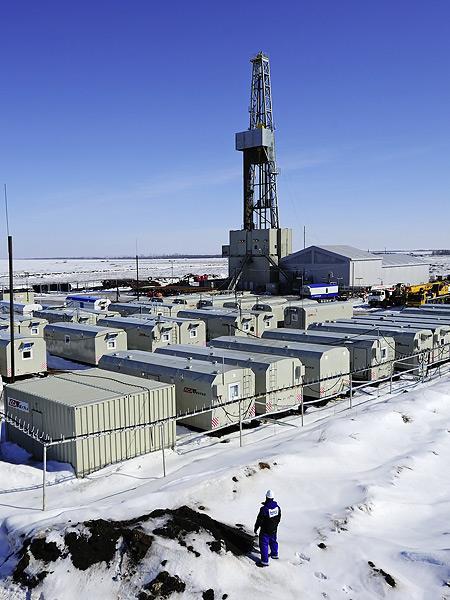

11 Wieże wiertnicze typu Arctic Rig Modułowe wieże wiertnicze zbudowane do pracy w trudnych warunkach temperaturowych. Są to wieże z możliwością przesuwania co pozwala na wykonywanie zarówno pojedynczych odwiertów jak i odwiertów kierunkowych

12 Wieże wiertnicze typu Cluster Slider Rigs Waga wieży w zależności od głębokości wiercenia od 250 t do 450 t. Cluster Slider 450 t maksymalna głębokość wiercenia 6000 m Zdolne do przemieszczenia poziomego Poziomo montowany maszt, podnoszony na cylindrach hydraulicznych Modułowa podstawa wieży typu skrzynia na skrzyni Wszystkie elementy przystosowane do warunków zimowych Projektowana do transportu na długich dystansach

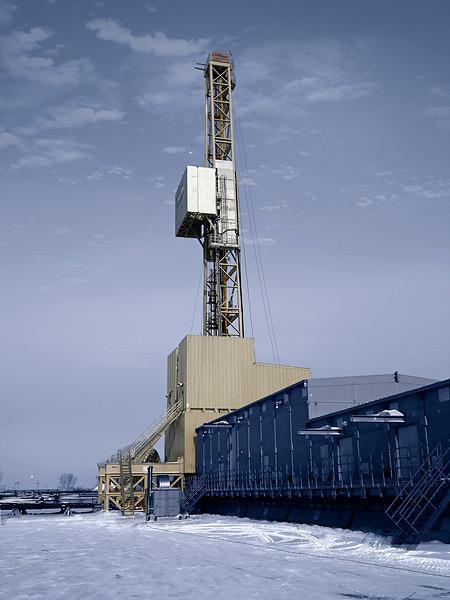

13 Wieże wiertnicze typu Stationary Arctic Rig Waga wieży w zależności od głębokości wiercenia od 250 t do 450 t. Stationary Arctic Rig 450 t maksymalna głębokość wiercenia 6000 m Stacjonarne Maszt montowany w pozycji horyzontalnej i podnoszony do pionu Wszystkie elementy przystosowane do warunków zimowych

14 Gatunki stali stosowane do budowy wież wiertnicznych Wykonywane zgodnie z normą DIN EN 1090 EXC 3 Wieże typu EURO RIG i DESERT RIG wymagana udarność 27 J w 20 C - S 355 J2 + N/+M - S355 J2H Wieże typu ARTIC RIG wymagana udarność 27 J w 45 C - S 355 NL - S 355 ML,

15 Rodzaje produktów stalowych stosowane do budowy wież wiertnicznych

16 Rodzaje produktów stalowych stosowane do budowy wież wiertnicznych

17 Rodzaje produktów stalowych stosowane do budowy wież wiertnicznych - blachy w grubościach od mm, - Kształtowniki: dwuteowniki HEB, IPE, HEA, HEM ceowniki kątowniki - rury okrągłe, kwadratowe i prostokątne, - pręty okrągłe średnica od Φ 20 - Φ 200,

18 Maszyny i urządzenia transportu pionowego stosowane w górnictwie - wciągarki, - maszyny wyciągowe, - koła linowe

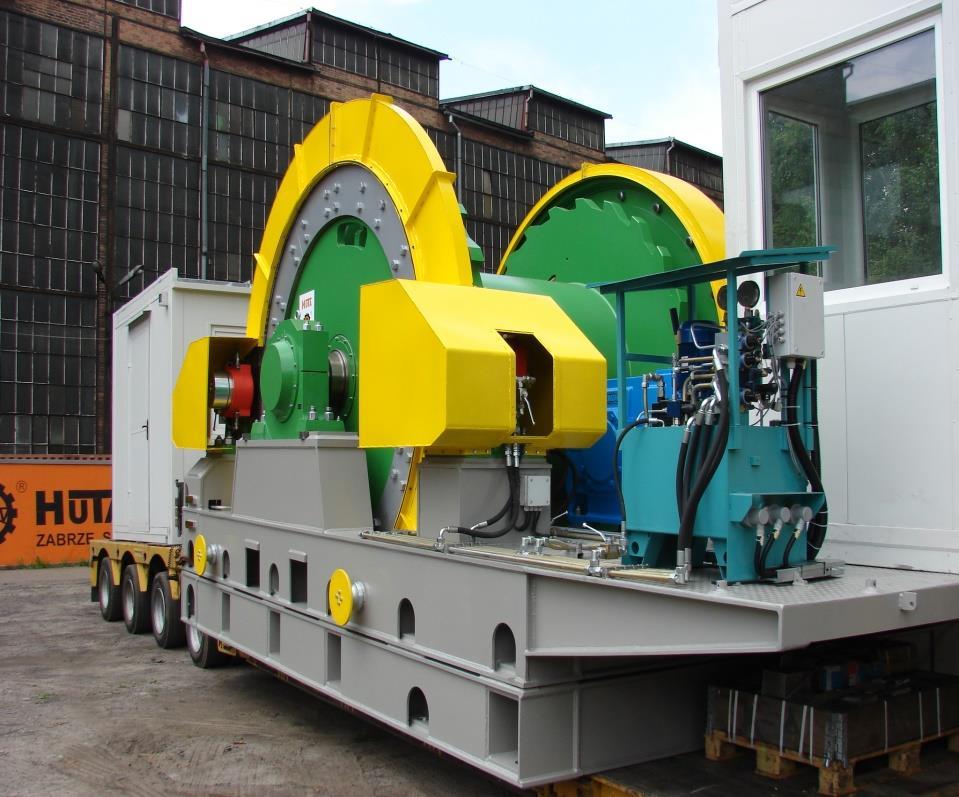

19 Wciągarka

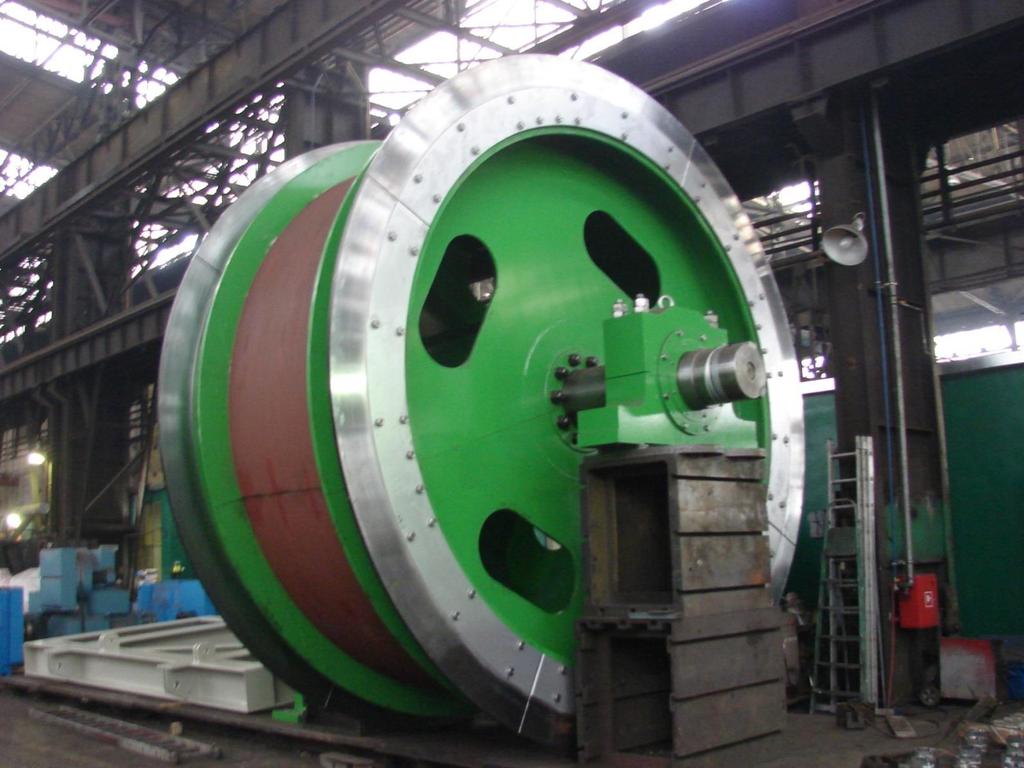

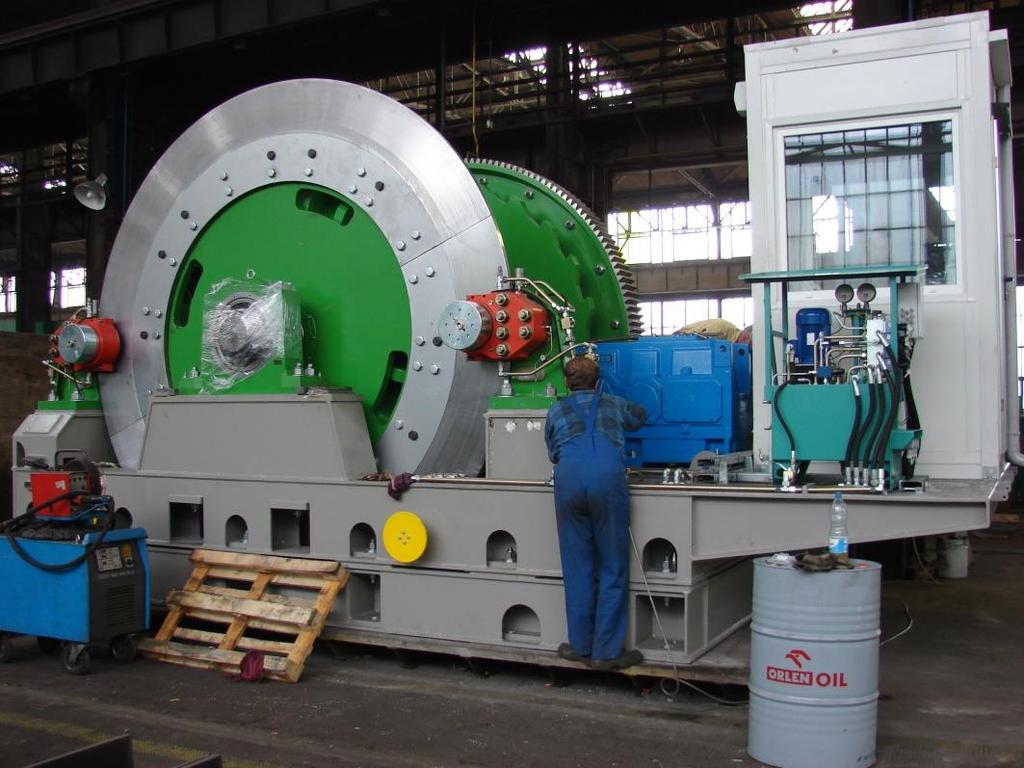

20 Wciągarka - bęben

21 Produkty stalowe stosowane w budowie wciągarek - bęben: płaszcz - blacha zwijane o grubości 120 mm w gatunku S355J2 +N kołnierz blacha o grubości 100 mm w gatunku S690 QL1 - tarcze hamulcowe blachy w gatunku S355J2 + N - oś odkuwki w gatunku C45 E - rama blachy w gatunku S 355J2 + N

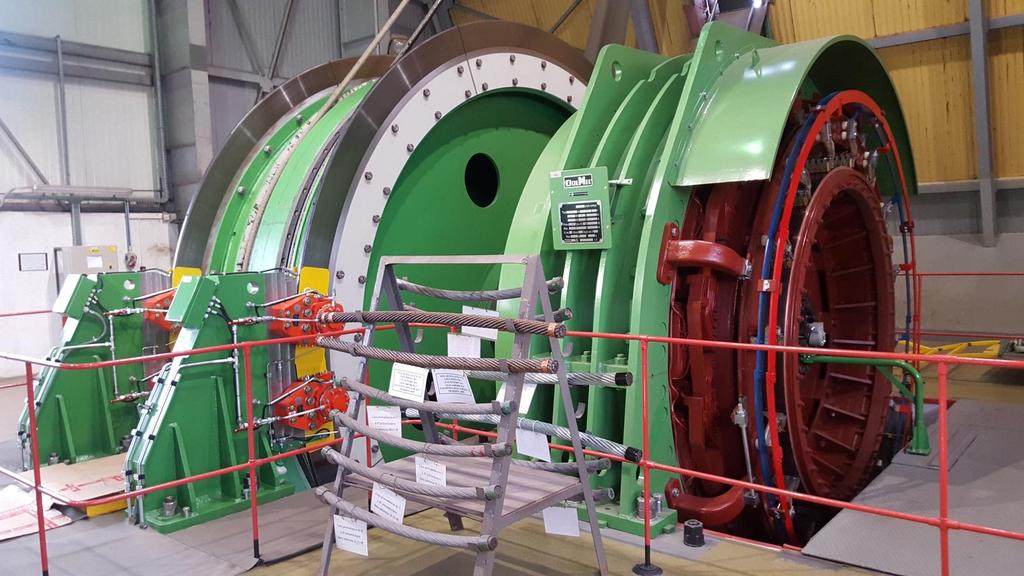

22 Maszyna wyciągowa

23 Maszyna wyciągowa bęben i tarcze hamulcowe

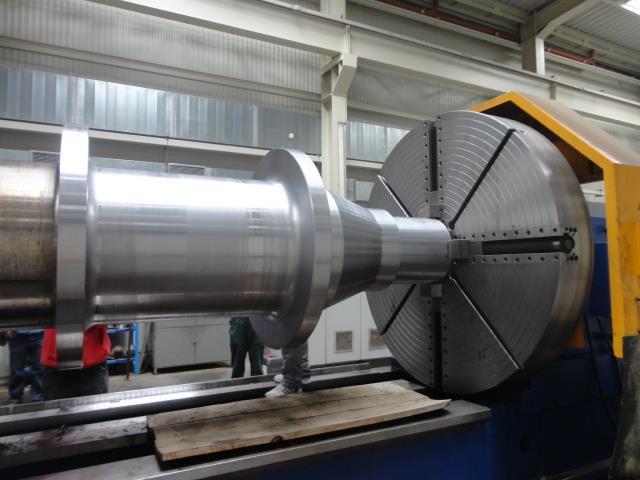

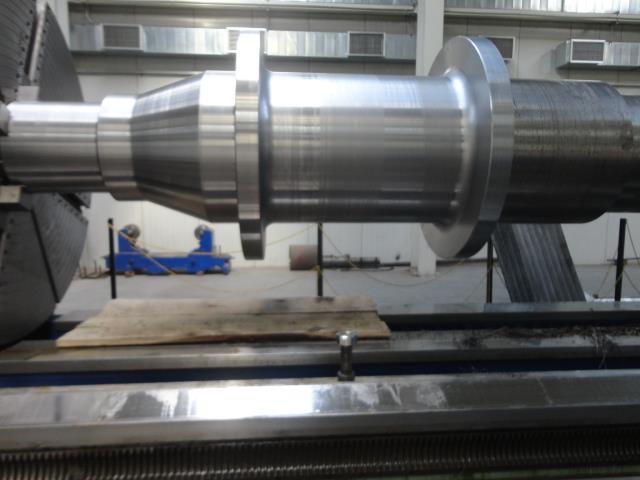

24 Maszyna wyciągowa - wał

25 Produkty stalowe stosowane w budowie maszyn wyciągowych - bęben: blachy zwijane w grubościach od mm w gatunku S355J2 +N - tarcze hamulcowe blachy w gatunku S355J2 + N lub S690QL - wał odkuwki w gatunkach 42CrMo4 lub 40HM

26 Koła linowe

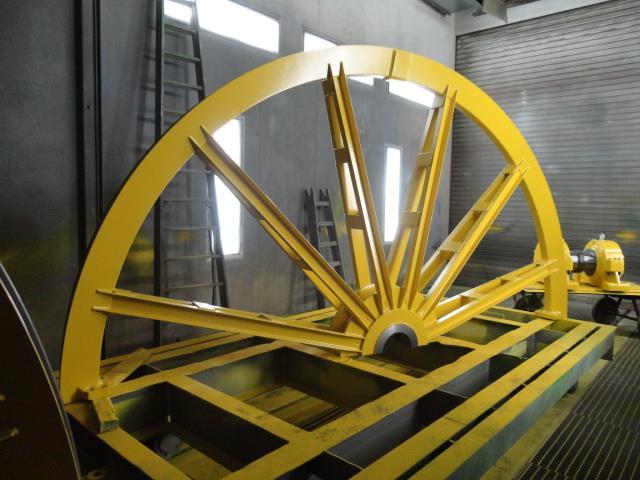

27 Koła linowe

28 Produkty stalowe stosowane w budowie kół linowych - koło: piasta i wieniec koła odlew w gatunku W szprychy ceowniki oraz blachy w gatunku S 355J2 +N ( +M) - oś odkuwki w gatunkach 42CrMo4 lub 40HM - oprawy łożyskowe odlewy w gatunku EN-GJL 300 ( żeliwo szare )

29 Maszyny i urządzenia transportowe w przemyśle offshore ( przemysł wydobywczy morski )

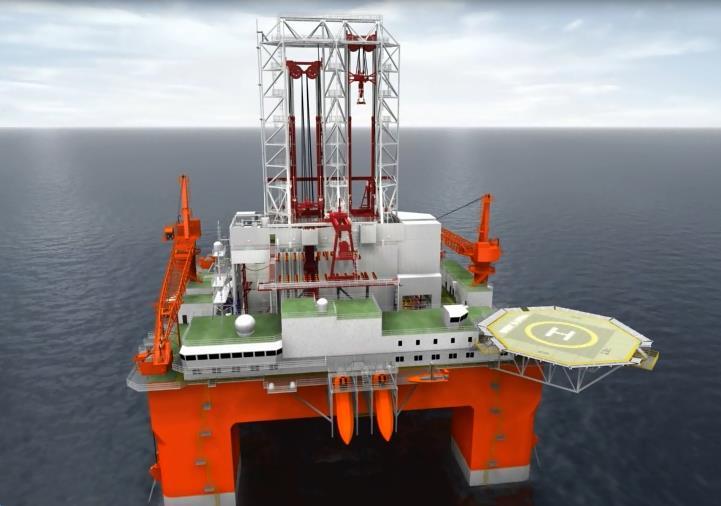

30 Platforma wiertnicza

31 Warunki wykonania konstrukcji offshore Wykonane pod nadzorem towarzystw klasyfikacyjnych ABS lub DNV Dla blachy w gatunku S355J2 + N dodatkowe wymaganie dla udarności tj. 36 J w 20 C Dodatkowe wymagania dla uprawnień spawalniczych min. rozgraniczenie materiału nie tylko przez gatunek ale także przez rodzaj : blacha - odkuwka

32 Tubular Fedding Machine urządzenie do transportu rur używanych do wiercenia

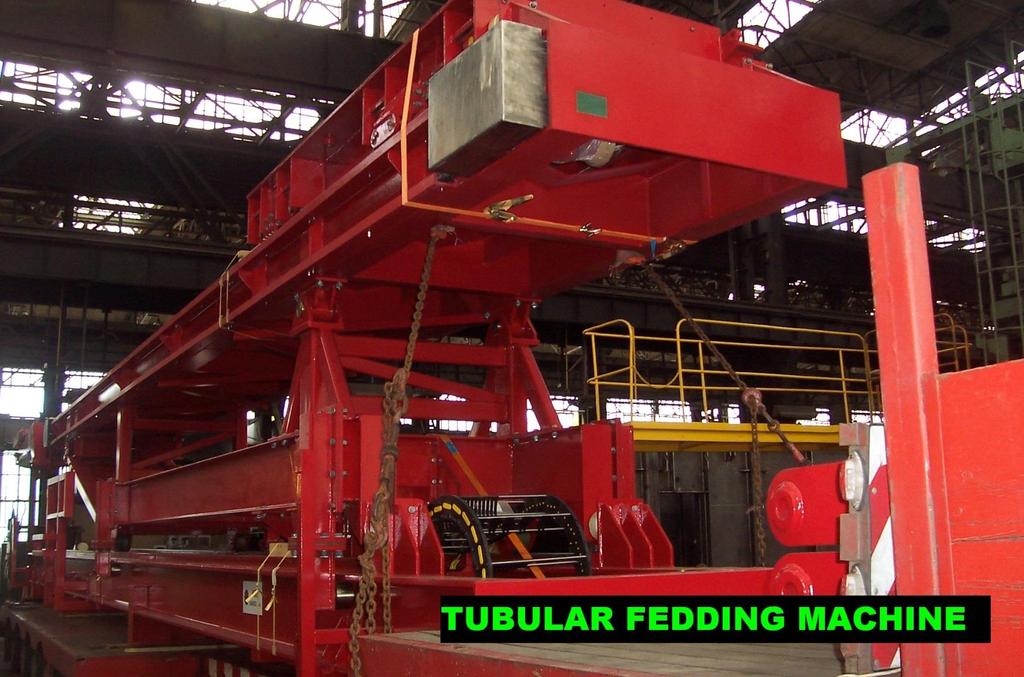

33 Tubular Fedding Machine

34 Rodzaje produktów stalowych stosowane do produkcji Tubular Fedding Machine Waga urządzenia 40 ton. - blachy w grubościach od mm, - Kształtowniki: dwuteowniki HEB, IPE, ceowniki kątowniki - rury okrągłe, kwadratowe i prostokątne, - pręty okrągłe średnica do Φ 250,

35 Yoke urządzenie do zwijania i rozwijania kabli zasilających cylindry hydrauliczne

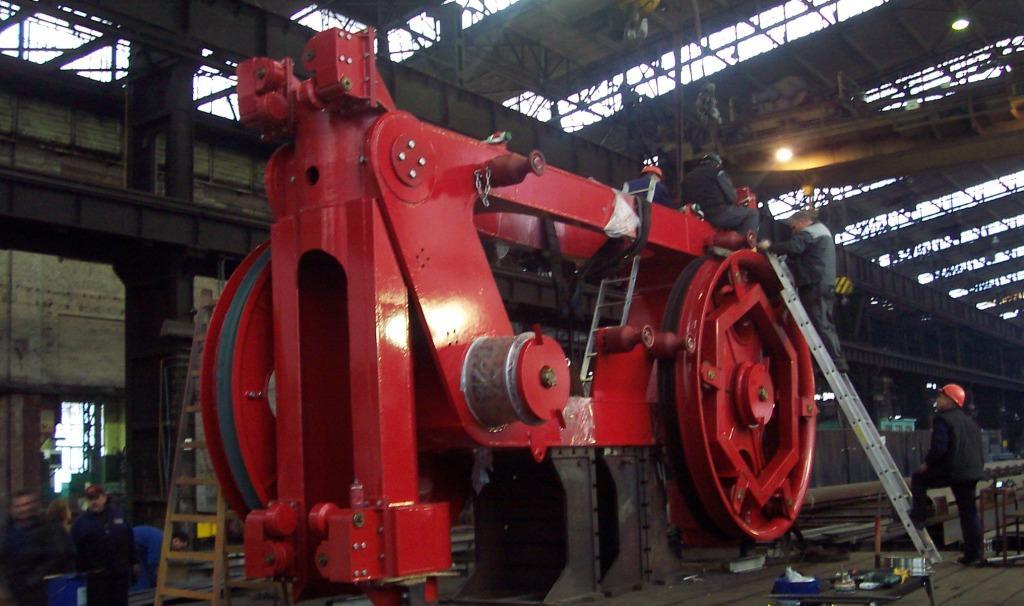

36 Yoke

37 Yoke

38 Rodzaje produktów stalowych stosowane do produkcji YOKE Gatunki wykorzystanych materiałów: - S355J2 + N, - S460NL, - Odkuwka na piastę i wieniec koła udarność 42J w -20 C - Rodzaje wykorzystanych materiałów: - Blachy o grubościach od 5 80 mm, - Rury okrągłe, - Rury kwadratowe, - Pręty okrągłe,

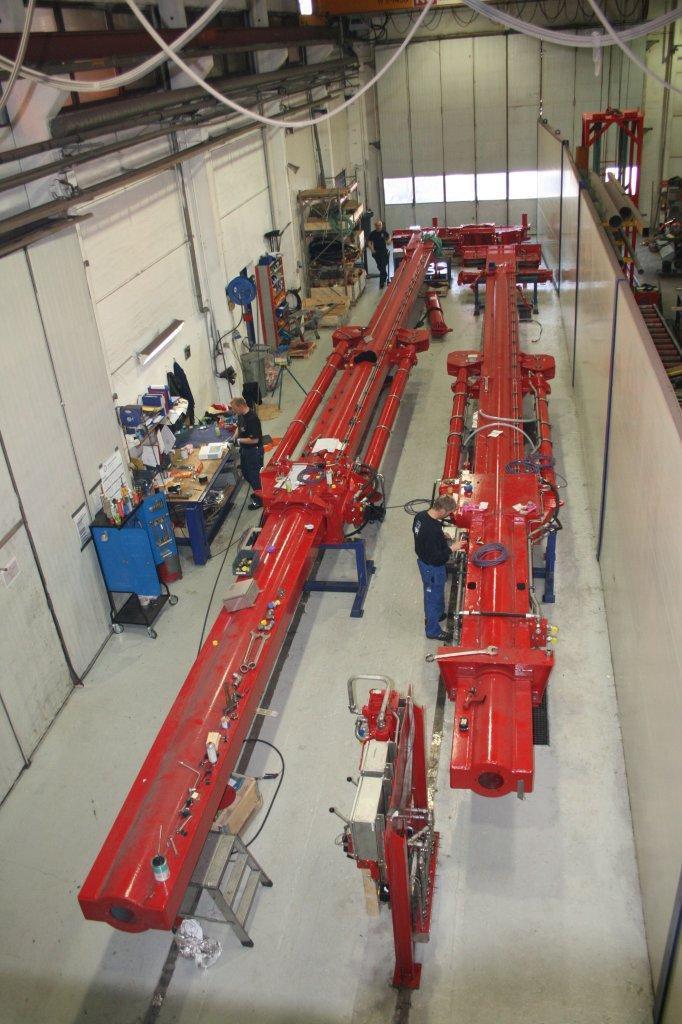

39 Moushole urządzenie do transportu rur używanych do wiercenia

40 Rodzaje produktów stalowych stosowane do produkcji MOUSEHOLE Mousehole wykonywany jest w dwóch długościach: 45 ft i 60 ft Gatunki wykorzystanych materiałów: - S355J2 + N z dodatkowym wymaganiem dla udarności 36 J -20 C Rodzaje wykorzystanych materiałów: - Główny materiał to rura okrągła Φ 610x12,5mm w gatunku S355 J2+N, - Blachy w grubościach od 5 40 mm, - Pręty okrągłe do Φ 120,

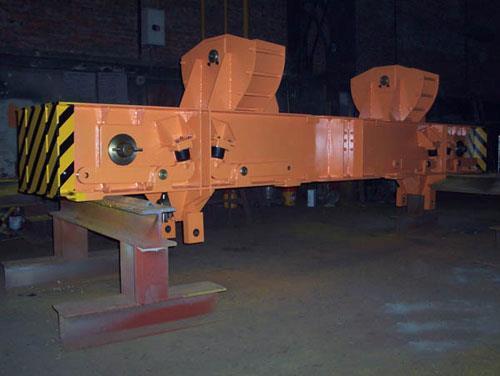

41 Zrealizowane projekty / offshore / Suwnice operujące na platformach typu: PEDESTAL CRANE, GANTRY CRANE,

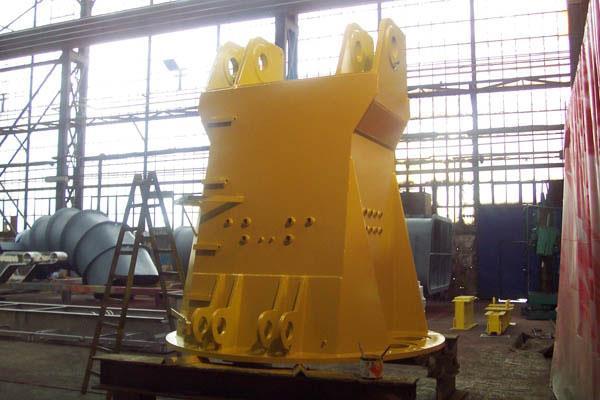

42 Zrealizowane projekty / offshore /

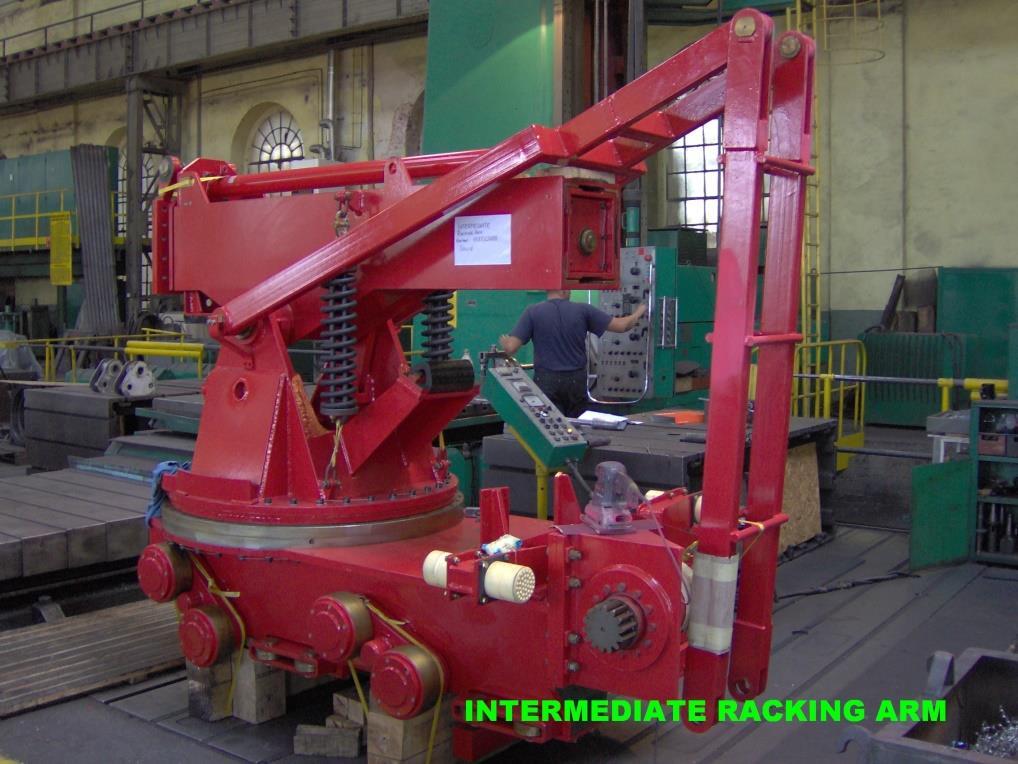

43 Zrealizowane projekty / offshore /

44 Zrealizowane projekty / offshore / Chute Lifting Arm
