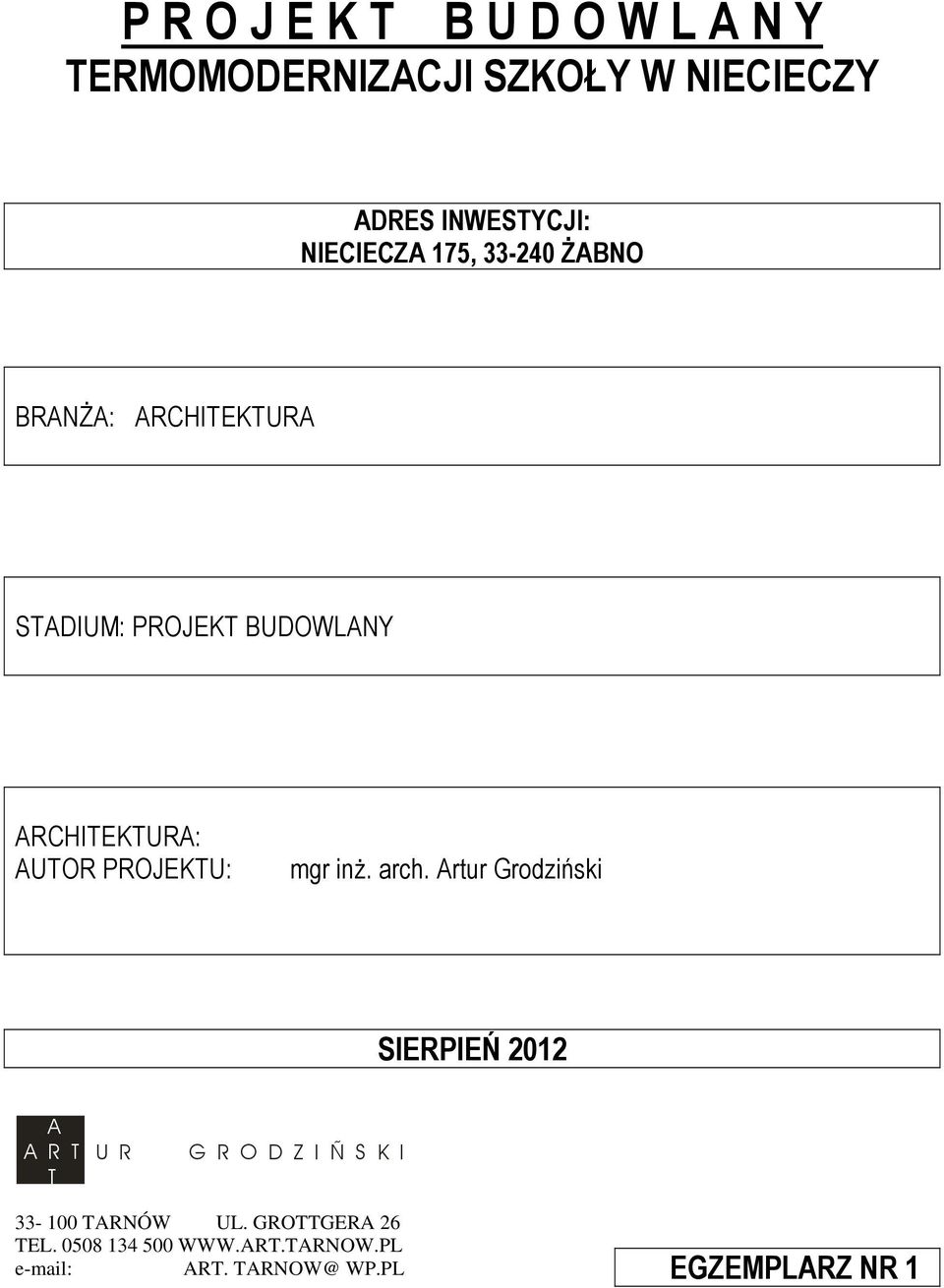

1 P R O J E K T B U D O W L A N Y TERMOMODERNIZACJI SZKOŁY W NIECIECZY ADRES INWESTYCJI: NIECIECZA 175, ŻABNO BRANŻA: ARCHITEKTURA STADIUM: PROJEKT BUDOWLANY ARCHITEKTURA: AUTOR PROJEKTU: mgr inż. arch. Artur Grodziński SIERPIEŃ 2012 A A R T T U R G R O D Z I Ñ S K I TARNÓW UL. GROTTGERA 26 TEL ART. TARNOW@ WP.PL EGZEMPLARZ NR 1

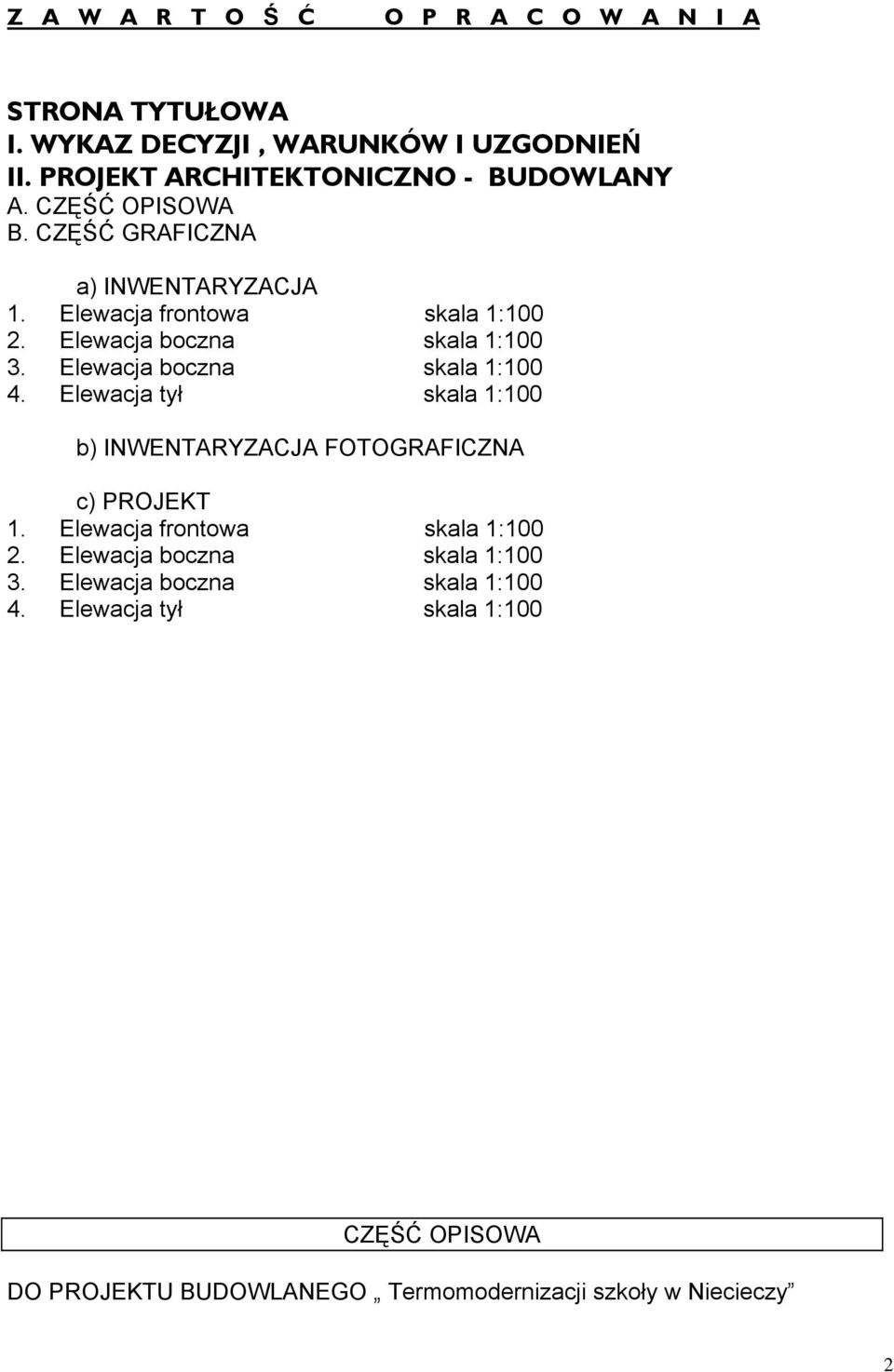

2 Z A W A R T O Ś Ć O P R A C O W A N I A STRONA TYTUŁOWA I. WYKAZ DECYZJI, WARUNKÓW I UZGODNIEŃ II. PROJEKT ARCHITEKTONICZNO - BUDOWLANY A. CZĘŚĆ OPISOWA B. CZĘŚĆ GRAFICZNA a) INWENTARYZACJA 1. Elewacja frontowa skala 1: Elewacja boczna skala 1: Elewacja boczna skala 1: Elewacja tył skala 1:100 b) INWENTARYZACJA FOTOGRAFICZNA c) PROJEKT 1. Elewacja frontowa skala 1: Elewacja boczna skala 1: Elewacja boczna skala 1: Elewacja tył skala 1:100 CZĘŚĆ OPISOWA DO PROJEKTU BUDOWLANEGO Termomodernizacji szkoły w Niecieczy 2

3 1. PODSTAWA OPRACOWANIA - zlecenie inwestora - inwentaryzacja własna 2. STAN FORMALNO PRAWNY Podstawa opracowania: Faza: Branża: Adres budowy : zlecenie Inwestora projekt budowlany Architektura Nieciecza 175, Żabno 3. LOKALIZACJA I OGÓLNA CHARAKTERYSTYKA STANU ISTNIEJĄCEGO OBIEKTU Budynek zlokalizowany jest w Niecieczy. Jest to obiekt użyteczności publicznej, w którym znajduje się szkoła oraz przedszkole. Budynek murowany, piętrowy, częściowo podpiwniczony. Nad wejściem głównym obiekt nadwieszony podparty słupami. Stolarka okienna i drzwiowa PCV. Tynk na elewacji spękany, mocno zanieczyszczony. Budynek nieocieplony. 4. STAN PROJEKTOWANY Projektuje się termomodernizacje budynku poprzez jego ocieplenie, co ma na celu polepszenia warunków oraz komfortu osób uczących się w budynku, a także zmniejszenie kosztów ogrzewania. a) KOLORYSTYKA ELEWACJI Zaprojektowany kolorystykę naturalną, niedominującą, wpasowującą się w otoczenie - odcienie szarości. Zaprojektowano ciemniejsze pasy w kolorze Caparol Basalt 13, które porządkują podziały okienne w elewacji i podkreślają charakter budynku. Reszta budynku w kolorze Caparol Basalt 14. Podziały okien zostały dodatkowo podkreślone poprzez aluminiowe pasy o szerokości 8 cm, zatopione w styropianie. Cokół budynku obłożono płytkami gresowymi w kolorze grafitowym. Strefa wejściowa, słupy oraz wszystkie schody zewnętrzne obłożone płytkami Impala lub QZ14 w kolorze ciemno szarym. b) ZASTOSOWNE MATERIAŁY: - OCIEPLENIE STYROPIAN grubość 10 cm - TYNK SILIKONOWY - charakteryzuje się elastycznością, hydrofobowością przy jednocześnie małym oporze dyfuzyjnym. Dodatkowo posiada wysoką odporność na korozję biologiczną (pleśnie) i elastyczność. Tynk jest odporny na uszkodzenia mechaniczne. Dodatkową zaletą tynków silikonowych jest podwyższona odporność na zabrudzenia. Cząsteczki wody na powierzchni tynku silikonowego mają tendencje do sperlania dzięki czemu potrafią wypłukać zalegający tam brud. Tynk taki wolniej się brudzi i szybciej oczyszcza. 3

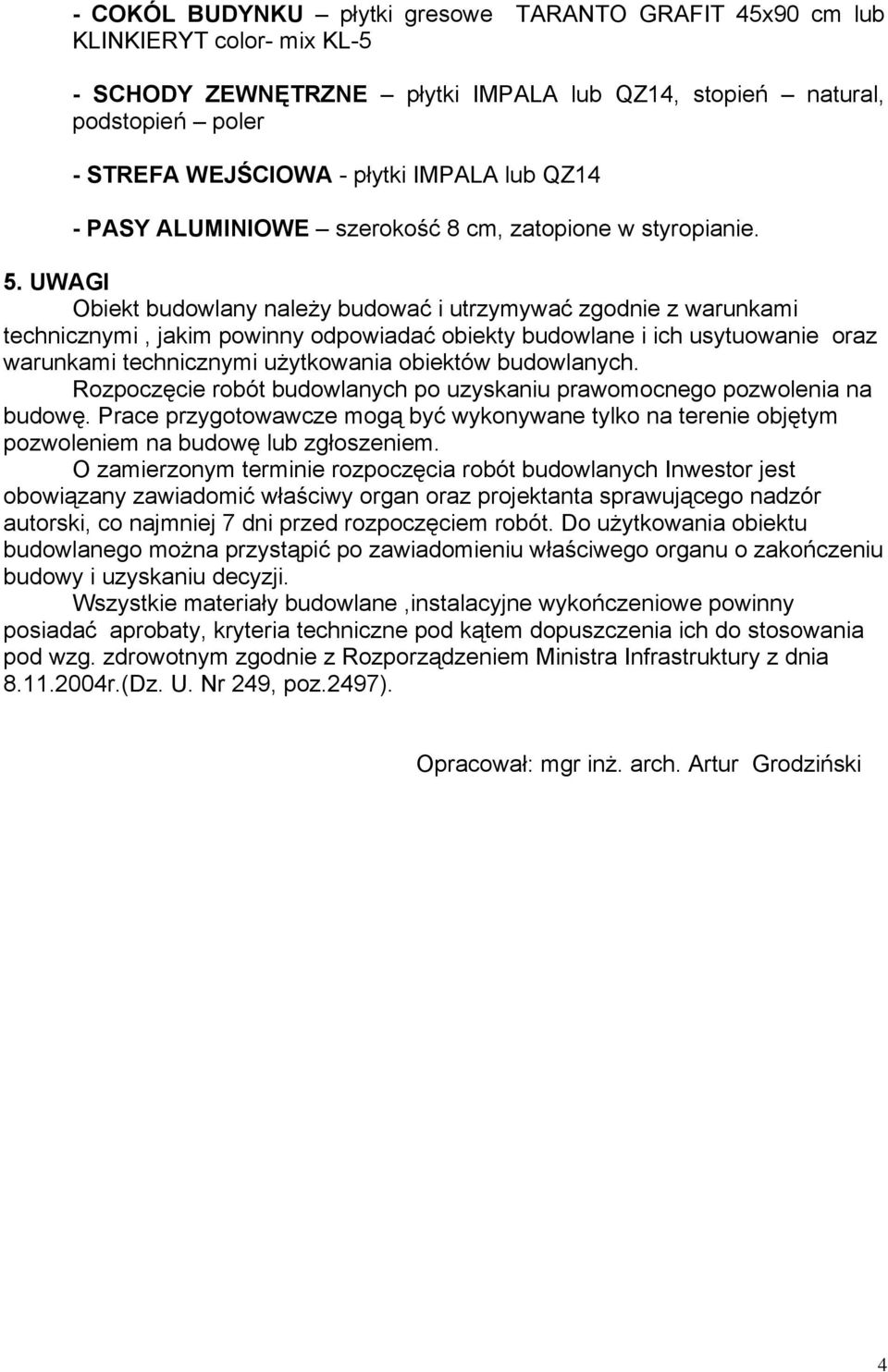

4 - COKÓL BUDYNKU płytki gresowe TARANTO GRAFIT 45x90 cm lub KLINKIERYT color- mix KL-5 - SCHODY ZEWNĘTRZNE płytki IMPALA lub QZ14, stopień natural, podstopień poler - STREFA WEJŚCIOWA - płytki IMPALA lub QZ14 - PASY ALUMINIOWE szerokość 8 cm, zatopione w styropianie. 5. UWAGI Obiekt budowlany należy budować i utrzymywać zgodnie z warunkami technicznymi, jakim powinny odpowiadać obiekty budowlane i ich usytuowanie oraz warunkami technicznymi użytkowania obiektów budowlanych. Rozpoczęcie robót budowlanych po uzyskaniu prawomocnego pozwolenia na budowę. Prace przygotowawcze mogą być wykonywane tylko na terenie objętym pozwoleniem na budowę lub zgłoszeniem. O zamierzonym terminie rozpoczęcia robót budowlanych Inwestor jest obowiązany zawiadomić właściwy organ oraz projektanta sprawującego nadzór autorski, co najmniej 7 dni przed rozpoczęciem robót. Do użytkowania obiektu budowlanego można przystąpić po zawiadomieniu właściwego organu o zakończeniu budowy i uzyskaniu decyzji. Wszystkie materiały budowlane,instalacyjne wykończeniowe powinny posiadać aprobaty, kryteria techniczne pod kątem dopuszczenia ich do stosowania pod wzg. zdrowotnym zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r.(Dz. U. Nr 249, poz.2497). Opracował: mgr inż. arch. Artur Grodziński 4

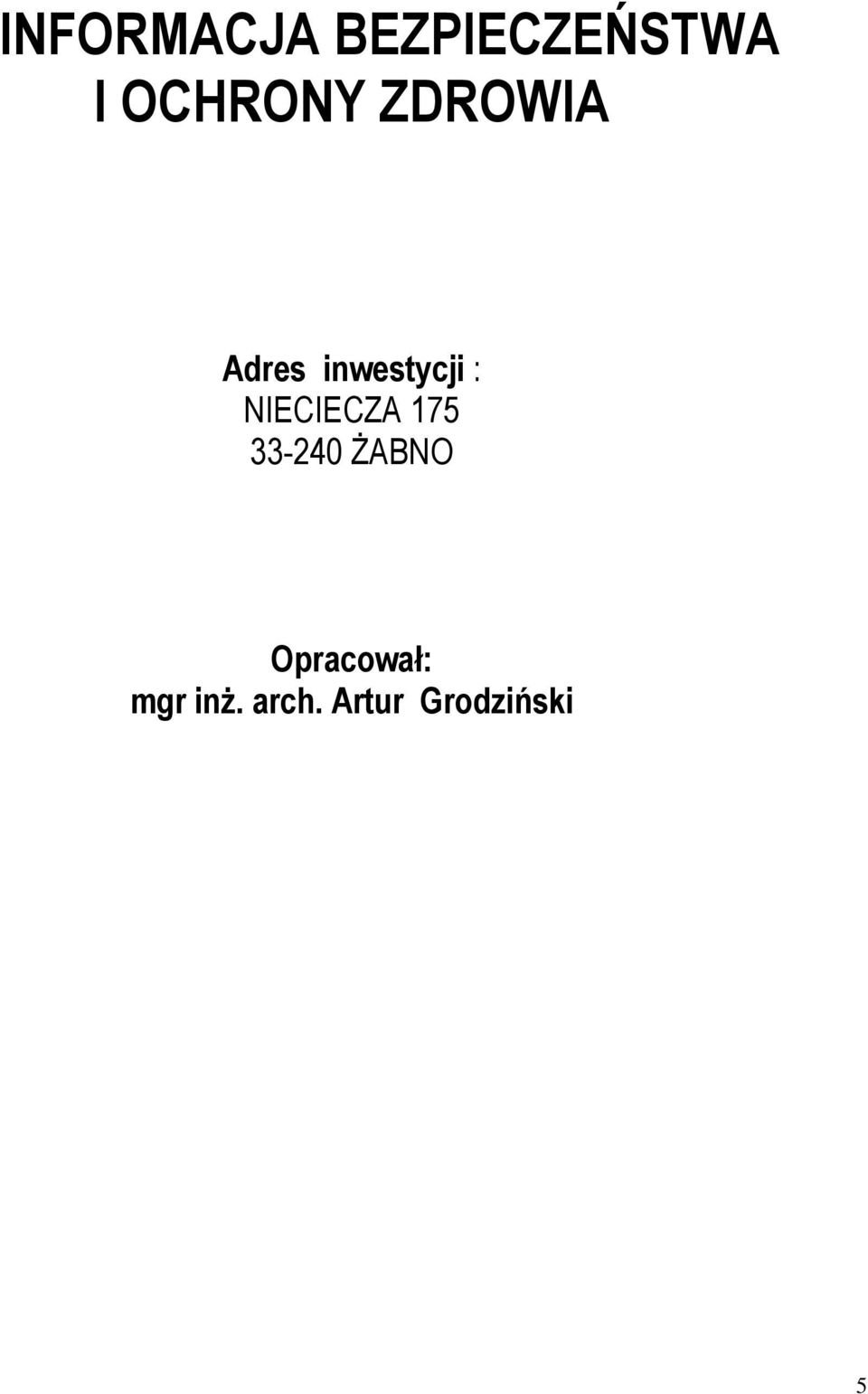

5 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Adres inwestycji : NIECIECZA ŻABNO Opracował: mgr inż. arch. Artur Grodziński 5

6 1. Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje roboty termomodernizacyjne istniejącego budynku szkoły. Projektowany budynek to obiekt piętrowy z poddaszem, częściowo podpiwniczony. Kolejność wykonywanych robót: - zagospodarowanie placu budowy- roboty przygotowawcze - roboty ogólnobudowlano- montażowe - roboty wykończeniowe 2. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Na działce nie znajdują się elementy, które specjalnie mogą stwarzać zagrożenie bezpieczeństwa zdrowia ludzi. 3. Przewidywane zagrożenia występujące podczas realizacji robót: Zagrożenia występujące przy wykonywaniu robót budowlanowykończeniowych: - upadek pracownika z wysokości ( brak zabezpieczenia krawędzi budynku, brak zabezpieczenia rusztowań), - przygniecenie pracownika elementem do zamontowania, materiałem, z którego będzie się budować podczas wykonywania robót montażowych przy użyciu rusztowań ( przebywanie pracownika w strefie zagrożenia, tj. w obszarze równym rzutowi przemieszczanego elementu, powiększonym z każdej strony o około 6, 0 m). Zagrożenia występujące przy wykonywaniu robót wykończeniowych: - upadek pracownika z wysokości ( brak balustrad ochronnych przy podestach roboczych, rusztowania; brak stosowania sprzętu chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montażem lub demontażem rusztowania), - uderzenie spadającym przedmiotem osoby postronnej ( brak wygrodzenia strefy niebezpiecznej). Zagrożenia występujące przy wykonywaniu robót budowlanych przy użyciu maszyn i urządzeń technicznych: - pochwycenie kończyny górnej lub kończyny dolnej przez napęd ( brak pełnej osłony napędu), - porażenie prądem elektrycznym ( brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi). 6

7 4. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Należy przeprowadzić następujące szkolenia: - szkolenie pracowników w zakresie bhp, - zasady postępowania w przypadku wystąpienia zagrożenia, - zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, - zasady stosowania przez pracowników środków ochrony indywidualnej oraz odzieży i obuwia roboczego. 5. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót: Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych, co w najmniejszym zakresie: a) ogrodzenia terenu i wyznaczenia stref niebezpiecznych, b) wykonania dróg, wyjść i przejść, c) zapewnienia oświetlenia naturalnego i sztucznego, d) zapewnienia łączności telefonicznej, e) urządzenia składowisk materiałów i wyrobów Teren budowy lub robót powinien być w miarę potrzeby ogrodzony lub skutecznie zabezpieczony przed osobami postronnymi. Wysokość ogrodzenia powinna wynosić co najmniej 1.5m. Roboty montażowe Punkty świetlne przy stanowiskach montażowych powinny być rozmieszczone, aby zapewniały równomierne oświetlenie, bez ostrych cieni i olśnień osób. Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1.0 m od poziomu podłogi lub ziemi, powinny być zabezpieczone balustradą przed upadkiem z wysokości. Balustradami powinny być zabezpieczone: - krawędzie stropów nie obudowanych ścianami zewnętrznymi, - krawędzie dachów nie obudowanych ścianami zewnętrznymi, Ponadto, należy ustalić rodzaje prac, które powinny być wykonywane przez co najmniej dwie osoby, w celu zapewnienia asekuracji, ze względu na możliwość wystąpienia szczególnego zagrożenia dla zdrowia lub życia ludzkiego. Dotyczy to prac wykonywanych na wysokości powyżej 2.0 m w przypadkach, w których wymagane jest zastosowanie środków ochrony indywidualnej przed upadkiem z wysokości. Przy ręcznej lub mechanicznej obróbce elementów kamiennych, pracownicy powinni używać środków ochrony indywidualnej takich jak: - gogle lub przyłbice ochronne, - hełmy ochronne, - rękawice wzmocnione skórą, - obuwie z wkładkami stalowymi chroniącymi palce stóp. 7

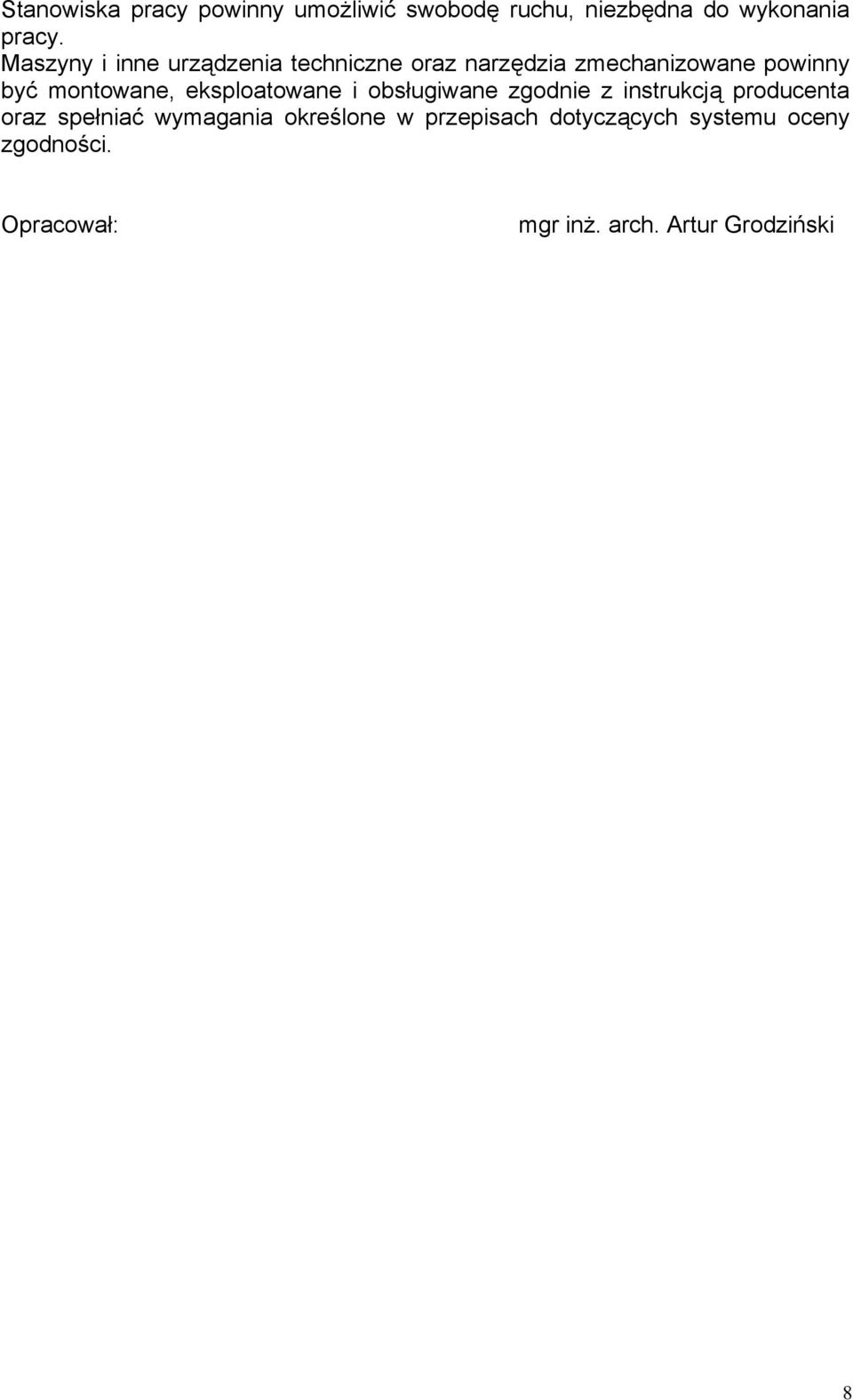

8 Stanowiska pracy powinny umożliwić swobodę ruchu, niezbędna do wykonania pracy. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Opracował: mgr inż. arch. Artur Grodziński 8
