1 REMONT I PRZEBUDOWA ELEWACJI I DACHU BUDUNKU HALI MASZYN INSTYTUTU INZYNIERII ROLNICZEJ UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU ch+ ARCHITEKCI SST SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CPV ROBOTY ELEWACYJNE Okładziny z płyt elewacyjnych CPV IZOLACJE CIEPLNE Ocieplenie styropianem i wykonanie tynku cienkowarstwowego Jednostka autorska Przedsiębiorstwo Usługowe "AD REM" - inż. Adam Halka ul. Sarbinowska 43/5 ; Wrocław modyfikacja przy zastosowaniu programu SEKOspec promocja@sekocenbud.pl ISBN Copyright by OWEOB PROMOCJA Sp. z o.o. Wszelkie prawa zastrzeżone! Wykorzystanie treści niniejszej specyfikacji technicznej dozwolone jest wyłącznie do przygotowania dokumentacji budowlanej. Kopiowanie, przedrukowywanie i rozpowszechnianie całości lub fragmentów niniejszej publikacji w celach komercyjnych bez pisemnej zgody autora zabronione. Wrocław 2011

2 SPIS TRESCI SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE... 8 Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej bhp bezpieczeństwo i higiena pracy podczas wykonywania robót budowlanych

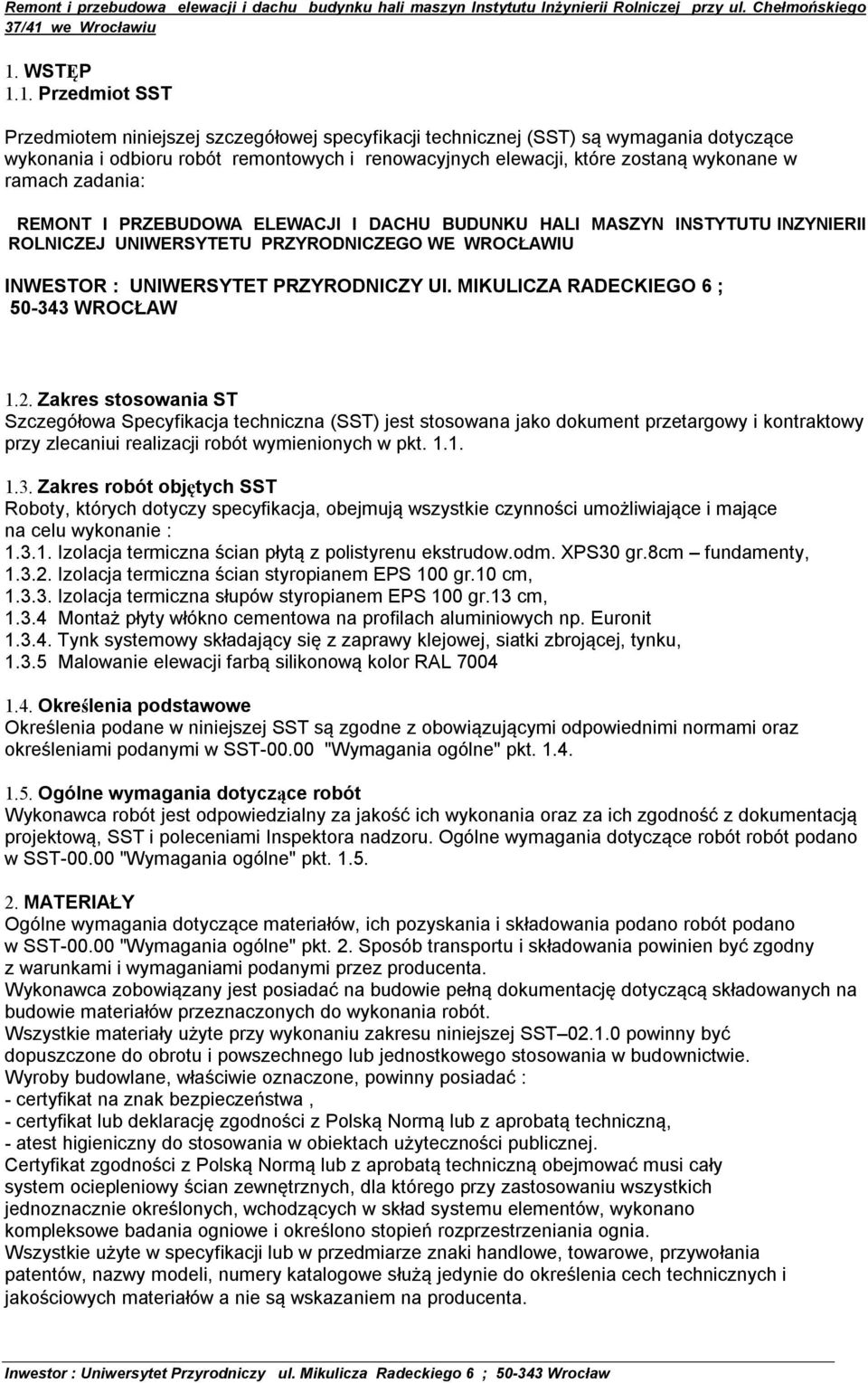

3 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót remontowych i renowacyjnych elewacji, które zostaną wykonane w ramach zadania: REMONT I PRZEBUDOWA ELEWACJI I DACHU BUDUNKU HALI MASZYN INSTYTUTU INZYNIERII ROLNICZEJ UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU INWESTOR : UNIWERSYTET PRZYRODNICZY Ul. MIKULICZA RADECKIEGO 6 ; WROCŁAW 1.2. Zakres stosowania ST Szczegółowa Specyfikacja techniczna (SST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniui realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie : Izolacja termiczna ścian płytą z polistyrenu ekstrudow.odm. XPS30 gr.8cm fundamenty, Izolacja termiczna ścian styropianem EPS 100 gr.10 cm, Izolacja termiczna słupów styropianem EPS 100 gr.13 cm, Montaż płyty włókno cementowa na profilach aluminiowych np. Euronit Tynk systemowy składający się z zaprawy klejowej, siatki zbrojącej, tynku, Malowanie elewacji farbą silikonową kolor RAL Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w SST "Wymagania ogólne" pkt Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót robót podano w SST "Wymagania ogólne" pkt MATERIAŁY Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano robót podano w SST "Wymagania ogólne" pkt. 2. Sposób transportu i składowania powinien być zgodny z warunkami i wymaganiami podanymi przez producenta. Wykonawca zobowiązany jest posiadać na budowie pełną dokumentację dotyczącą składowanych na budowie materiałów przeznaczonych do wykonania robót. Wszystkie materiały użyte przy wykonaniu zakresu niniejszej SST powinny być dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Wyroby budowlane, właściwie oznaczone, powinny posiadać : - certyfikat na znak bezpieczeństwa, - certyfikat lub deklarację zgodności z Polską Normą lub z aprobatą techniczną, - atest higieniczny do stosowania w obiektach użyteczności publicznej. Certyfikat zgodności z Polską Normą lub z aprobatą techniczną obejmować musi cały system ociepleniowy ścian zewnętrznych, dla którego przy zastosowaniu wszystkich jednoznacznie określonych, wchodzących w skład systemu elementów, wykonano kompleksowe badania ogniowe i określono stopień rozprzestrzeniania ognia. Wszystkie użyte w specyfikacji lub w przedmiarze znaki handlowe, towarowe, przywołania patentów, nazwy modeli, numery katalogowe służą jedynie do określenia cech technicznych i jakościowych materiałów a nie są wskazaniem na producenta.

4 2.1. Materiały podstawowe Styropian EPS 100, gęstość pozorna około 15kg/m3, klasa ogniowa min. E samogasnący, = 0,04 W/(m K) gr.12cm i 2cm, wytrzymałość na rozrywanie siłą prostopadłą do powierzchni płyt min.100kpa, naprężenia ściskające przy 10% odkształceniu względnym _70 kpa. gr. 10 cm i 13 cm Tynk systemowy silikatowy składający się : - Zaprawy klejowej do mocowania styropianu : przyczepność do podłoża min. 0,6MPa, przyczepność do styropianu min. 0,1MPa, - Siatki zbrojącej z włókna szklanego o gęstości minimum 145g/m2. - Tynku cienkowarstwowego mineralnego gr.1,5mm z fakturą tynk gładki Elewacyjne płyty włókno - cementowe np. Euronit Hydropanel posiadają oznaczenie CE dopuszczające je do stosowania w budownictwie a zgodnie z normą EN :2002:E (określenie reakcji na ogień), dysponują klasyfikacją ogniową A2-s1,d0 i mogą być stosowane powyżej 25 metrów wysokości. Dane techniczne płyt Euronit HP Wymiary standardowe płyt (mm) Gęstość Waga Płyta o grubości 6mm Płyta o grubości 9mm Płyta o grubości 10mm Wytrzymałość na zginanie Wzdłuż włókien W poprzek włókien Alkaliczność 6 x 1200 x x 1200 x 3050 ( sugerowany) 8 x 1250 x x 1200 x x 1250 x 2500 Ok kg\m3 10,8kg/m2 14,4kg/m2 18,0kg/m2 25 MPa 20 MPa ph ok.11 Tworzywo: włóknocement (EN 12467). Powłoka: silnie kryjąca, zastosowano pigmenty odporne na działanie promieni UV i przyjazne dla środowiska, kilkakrotne nałożenie powłoki czysto akrylowej z wprowadzonym nitkowatym włóknem, utrwalenie warstwy wierzchniej metodą TopCoat, powłoka lakierowa nakładana na gorąco. Powierzchnia: ziarnista, niewielka przyczepność brudu. Kolory: 15 kolorów standardowych Grubość: 9 mm, 12 mm. Format: maksymalny wymiar użytkowy mm. Klasa materiałów budowlanych: niepalna, zgodna z normą DIN 4102 A2 (A2-s1, d0 EN ). Zastosowanie: fasady wentylowane do wszystkich rodzajów budynków i do każdej wysokości budynku. Mocowanie na podkonstrukcji aluminiowej: nity fasadowe Eternit, Eternit-Tergo, Eternit-Naxo, Płyty polistyrenowe XPS-30 Deklarowane właściwości płyt z polistyrenu ekstrudowanego Termo XPS (S) 30 Odmiana - płyta z polistyrenu ekstrudowanego Wykończenie krawędzi -płaskie, proste (I) Wykończenie powierzchni -karbowane, szorstkie (R) Kolor -biały Wymiary: długość mm

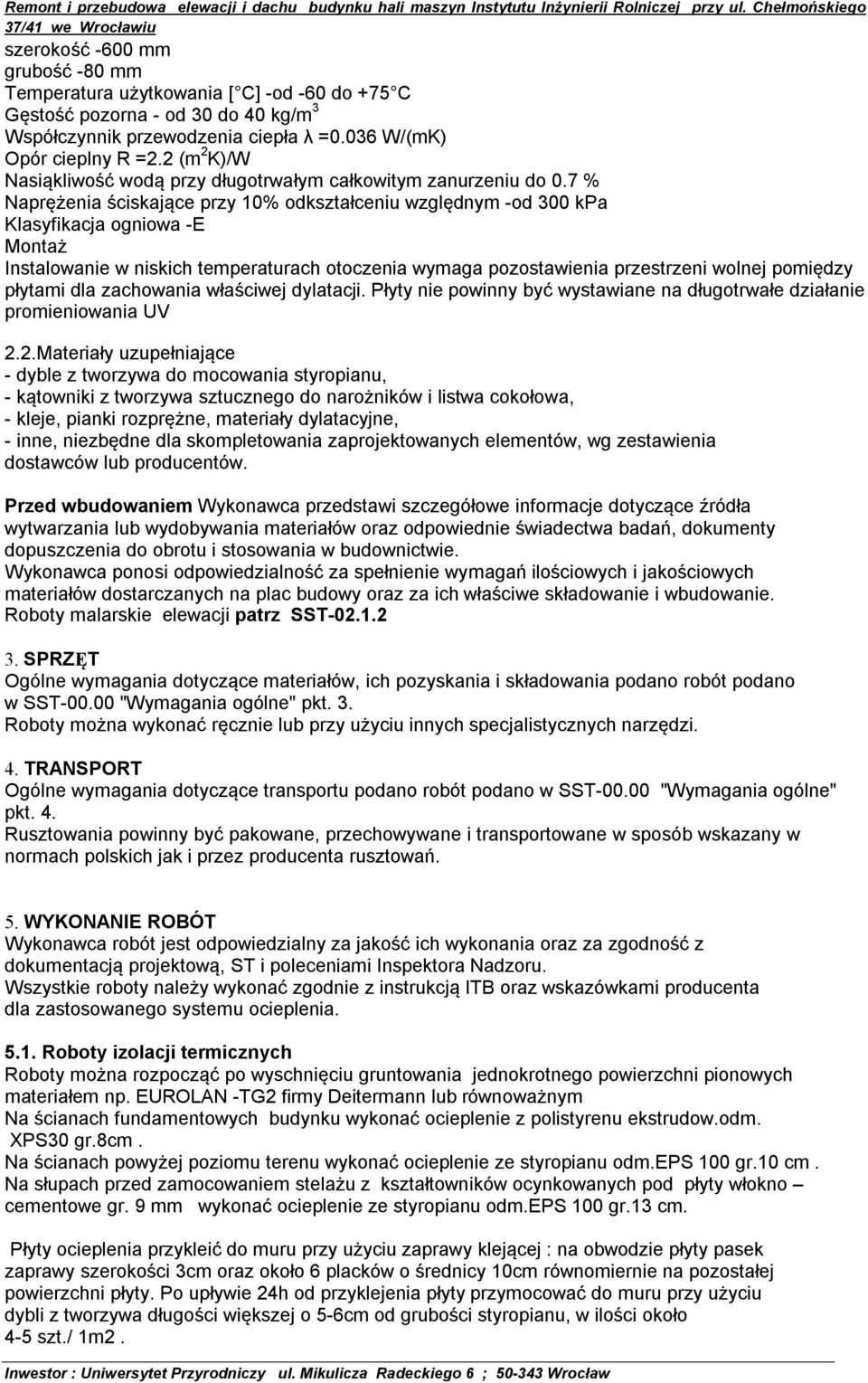

5 szerokość -600 mm grubość -80 mm Temperatura użytkowania [ C] -od -60 do +75 C Gęstość pozorna - od 30 do 40 kg/m 3 Współczynnik przewodzenia ciepła λ =0.036 W/(mK) Opór cieplny R =2.2 (m 2 K)/W Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu do 0.7 % Naprężenia ściskające przy 10% odkształceniu względnym -od 300 kpa Klasyfikacja ogniowa -E Montaż Instalowanie w niskich temperaturach otoczenia wymaga pozostawienia przestrzeni wolnej pomiędzy płytami dla zachowania właściwej dylatacji. Płyty nie powinny być wystawiane na długotrwałe działanie promieniowania UV 2.2.Materiały uzupełniające - dyble z tworzywa do mocowania styropianu, - kątowniki z tworzywa sztucznego do narożników i listwa cokołowa, - kleje, pianki rozprężne, materiały dylatacyjne, - inne, niezbędne dla skompletowania zaprojektowanych elementów, wg zestawienia dostawców lub producentów. Przed wbudowaniem Wykonawca przedstawi szczegółowe informacje dotyczące źródła wytwarzania lub wydobywania materiałów oraz odpowiednie świadectwa badań, dokumenty dopuszczenia do obrotu i stosowania w budownictwie. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów dostarczanych na plac budowy oraz za ich właściwe składowanie i wbudowanie. Roboty malarskie elewacji patrz SST SPRZĘT Ogólne wymagania dotyczące materiałów, ich pozyskania i składowania podano robót podano w SST "Wymagania ogólne" pkt. 3. Roboty można wykonać ręcznie lub przy użyciu innych specjalistycznych narzędzi. 4. TRANSPORT Ogólne wymagania dotyczące transportu podano robót podano w SST "Wymagania ogólne" pkt. 4. Rusztowania powinny być pakowane, przechowywane i transportowane w sposób wskazany w normach polskich jak i przez producenta rusztowań. 5. WYKONANIE ROBÓT Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora Nadzoru. Wszystkie roboty należy wykonać zgodnie z instrukcją ITB oraz wskazówkami producenta dla zastosowanego systemu ocieplenia Roboty izolacji termicznych Roboty można rozpocząć po wyschnięciu gruntowania jednokrotnego powierzchni pionowych materiałem np. EUROLAN -TG2 firmy Deitermann lub równoważnym Na ścianach fundamentowych budynku wykonać ocieplenie z polistyrenu ekstrudow.odm. XPS30 gr.8cm. Na ścianach powyżej poziomu terenu wykonać ocieplenie ze styropianu odm.eps 100 gr.10 cm. Na słupach przed zamocowaniem stelażu z kształtowników ocynkowanych pod płyty włokno cementowe gr. 9 mm wykonać ocieplenie ze styropianu odm.eps 100 gr.13 cm. Płyty ocieplenia przykleić do muru przy użyciu zaprawy klejącej : na obwodzie płyty pasek zaprawy szerokości 3cm oraz około 6 placków o średnicy 10cm równomiernie na pozostałej powierzchni płyty. Po upływie 24h od przyklejenia płyty przymocować do muru przy użyciu dybli z tworzywa długości większej o 5-6cm od grubości styropianu, w ilości około 4-5 szt./ 1m2.

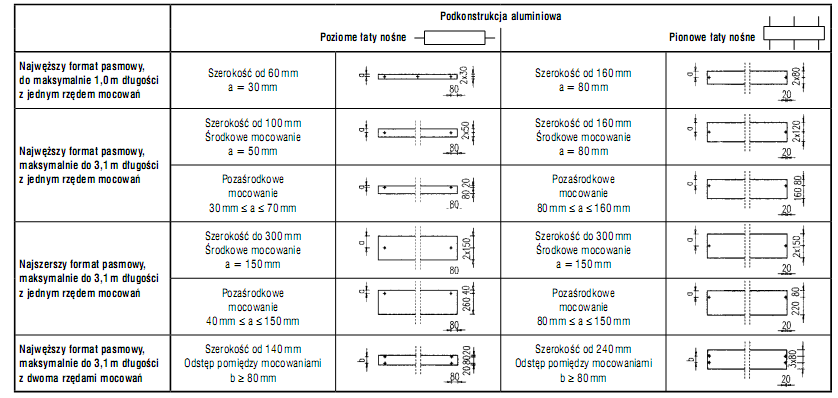

6 Między płytami styropianu nie może być szczelin większych niż 2mm płyty przed klejeniem należy dopasować do siebie. Nie wcześniej niż po 3 dniach od przyklejenia płyt można przystąpić do nakładania warstwy zbrojącej. Wszelkie uskoki na grubości należy zeszlifować papierem ściernym, wszystkie naroża okleić listwami kątowymi. W narożnikach okien i drzwi nakleić pod kątem 45 paski siatki szerokości około 25cm i długości około 35cm. Siatka zbrojąca powinna być całkowicie niewidoczna spod powierzchni kleju oraz nie powinna stykać się z powierzchnią płyt styropianowych. Kolejne pasy siatki należy układać z zakładem min. 10cm a nanarożach zakład powinien mieć 15cm. Zakłady siatki nie mogą pokrywać się ze spoinami między płytami styropianu. 5.2 Okładziny płytami włóknowo- cementowymi R o z m i e s z c z e n i e p ł y t w o d n i e s i e n i u d o p o d k o n s t r u k c ji W strefie szczelin dylatacyjnych podkonstrukcji trzeba zapewnić możliwość takich samych ruchów w okładzinie. aby w wyniku stykania się poszczególnych płyt przez pionowenośne profile aluminiowe nie doszło do zakleszczeń, nie można umieszczać żadnychstyków tych profili pomiędzy punktamimocującymi danej płyty. Stykanie się poszczególnych płyt poprzez profile nośne aluminiowe prowadzi do zakleszczeń, które powodują uszkodzenia. Profile nośne podkonstrukcji muszą być ustawione w taki sposób, aby płyty fasadowe przylegały na jednej płaszczyźnie i aby mogły być one zamocowane bez zakleszczeń. Jedną płytę można zamocować tylko na tychprofilach nośnych, których punkty stałe znajdują się na tej samej wysokości. Z tego wynika, że np. w miejscach podokienników należy wykonać rozdzielenie profili, tak aby uniknąć stykania się profili pod płytami. Estetyczne mocowanie będzie zagwarantowane, jeżeli wykonamy precyzyjne nawiercenie wstępne płyt, z dokładnością co do milimetra. Podczas mocowania nitów należy wszystkie otwory nawiercić wstępnie wiertłem o przekroju ø 9,5 mm. W celu nawiercenia wstępnego leżących płyt fasadowych na placu budowy (nie na podkonstrukcji), zaleca się zastosowanie specjalnego wiertła Eternit do włókno-cementu o przekroju ø 9,5 mm. Nawiercone płyty fasadowe Eternit należy przymocować do podkonstrukcji aluminiowej przy pomocy punktów stałych oraz punktów ślizgowych. Przy każdej płycie fasadowej należy utworzyć dwa punkty stałe poprzez tuleje punktów stałych.

7 Gwarantują one dokładne ułożenie, bez naprężeń, na konstrukcji podkładowej aluminiowej. Odstępy od krawędzi wynoszące 80 mm, patrząc w kierunku profili nośnych aluminiowych, oraz wynoszące 30 mm, patrząc poprzecznie do kierunku profli nośnych, nie mogą być mniejsze niż wyżej wymienione. Nie należy wykonywań odstępów od krawędzi większych niż 160 mm. Jeżeli zastosujemy profle nośne aluminiowe z czarną powłoką, to w ten sposób unikniemy niepożądanego odbicia światła w spoinach. Na żądanie można również zamontować elementy mocujące na podkonstrukcji, wykonane z ocynkowanej blachy stalowej Osadzanie parapetów i obróbek okiennych Parapety zewnętrzne na elewacji wykonać z blachy aluminiowej patrz. SST Parapety powinny wystawać poza lico ocieplenia o 4cm a kapinos powinien być odgięty w kierunku od budynku (aby woda nie kapała na budynek). Długość podokienników powinna być większa od szerokości otworu w świetle ocieplenia po 1cm z każdej strony oraz na szerokość bocznych opasek ze styropianu. Styki parapetu z ociepleniem należy uszczelnić silikonem. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady kontroli jakości robót Stosować zasady kontroli wg zasad ogólnych SST "Wymagania ogólne". Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, materiałów i urządzeń. Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót na terenie i poza placem budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami Norm lub Aprobat Technicznych przez jednostki posiadające odpowiednie uprawnienia Ocena jakości powinna obejmować : - sprawdzenie zgodności wymiarów, - sprawdzenie jakości materiałów, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie prawidłowości zmontowania i uszczelnienia. Roboty podlegają odbiorowi. 7. OBMIAR ROBÓT Jednostką obmiarową jest : - dla izolacji cieplnych, tynków i robót malarskich 1 m2, - dla mocowania dybli - 1 szt.

8 8. ODBIÓR ROBÓT Na podstawie przeprowadzonej kontroli wykonanych robót (pkt.6) inspektor nadzoru dokona odbioru zgodnie z SST "Wymagania ogólne". 9. PODSTAWA PŁATNOŚCI Stosować wg zasad ogólnych "Wymagania ogólne". 10. PRZEPISY ZWIĄZANE Warunki techniczne wykonania i odbioru robót budowlano - montażowych, (tom I, II, III, IV, V) Arkady, Warszawa Przepisy wymienione w SST "Wymagania ogólne". Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczacej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). oraz : PN-EN 13164:2003/A1:2005/AC:2006 Płyty z polistyrenu ekstrudowanego XPS 30 Termo PN-69/B Izolacje bitumiczne. Wymagania, badania przy odbiorze. BN-91/ Hydroizolacje z dysperbitu PN-B-24620:1998 Lepiki, masy, roztwory asfaltowe stosowane na zimno. PN-90/B Zaprawy budowlane zwykłe. PN-B-10106: PN-B-10106:1997/Az1:2002 Tynki i zaprawy budowlane. Masy tynkarskie do wypraw pocienionych. PN-88/B Beton zwykły. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. PN-70/B Roboty tynkowe, Tynki zwykłe. Wymagania i badania przy odbiorze. PN-65/B Roboty tynkowe. Tynki szlachetne. Wymagania i badania przy odbiorze. PN-EN :2005 Wyroby do izolacji cieplnej w budownictwie. Zewnętrzne zespolone systemy ocieplania (ETICS) ze styropianem. PN-B-20130: PN-B-20130/Az1:2001 Wyroby do izolacji cieplnej. Płyty styropianowe (PS-E). PN-B-10106: PN-B-10106:1997/Az:2002 Tynki i zaprawy budowlane. Masy tynkarskie do wypraw pocienionych. PN-B-19701: PN-B-19701:1997/Az1:2001 Cement. Cement powszechnego uŝytku. Skład. Wymagania, ocena zgodności. PN-81/B Cement murarski 15. PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych. PN-ISO Zarządzanie jakością - Wytyczne planów jakości Warunki Techniczne Wykonania i Obmiaru Robót Budowlano - Montażowych. Wydawnictwo Arkady, wydanie aktualne. oraz inne obowiązujące PN (EN-PN) lub odpowiednie normy krajów UE.
