1 Projekt budowlany termorenowacji elewacji budynku przybudówki, - ul. Ku Dołom 6, Gliwice Inwestor: Powiatowy Inspektorat Weterynarii w Gliwicach Gliwice, ul. Ku Dołom 6 Autorzy: Projektował: mgr inŝ. Rafał śyła nr upr. SLK/1913/PWOK/07 Sprawdził: inŝ. Roman Kaszuba nr upr. SLK/2347/PWOK/08 Gliwice, czerwiec 2012 Strona 1

2 Gliwice, 27 sierpnia 2012 r. Oświadczenie projektanta i osoby sprawdzającej projekt budowlany Zgodnie z art.20 ust.4 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tj. Dz. U. Nr 207 z 2003 r. poz z późn zm.) niniejszym oświadczam Ŝe projekt budowlany: sporządzony w sierpniu 2012 roku dla: Powiatowy Inspektorat Weterynarii w Gliwicach, Gliwice, ul. Ku Dołom 6 został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant: mgr inŝ. Rafał śyła nr upr. SLK/1913/PWOK/07 Sprawdzający: inŝ. Roman Kaszuba nr upr. SLK/2347/PWOK/08 Strona 2

3 Spis zawartości projektu Karta tytułowa 1 Spis zawartości projektu 3 1. Podstawa i cel opracowania 4 2. Opis techniczny do projektu 4 3. Kolorystyka 6 4. Technologia wykonania ocieplenia ścian 6 5. Wytyczne wykonawcze 6 6. Informacja do planu bezpieczeństwa i ochrony zdrowia 6 7. Charakterystyka energetyczna 7 8. Obliczenia cieplno wilgotnościowe 8 9. Komplet kserokopii uprawnień 14 Spis rysunków Widoki 1, 2, 3-1:100 stan istniejący 1 Widoki 1, 2, 3-1:100 stan projektowany 2 Rozmieszczenie łączników mocujących płyty izolacji - 1:20 3 Przekrój przez system dociepleń - 1:10 4 Ocieplenie ościeŝnicy okna/drzwi przekrój - 1:5 5 Ocieplenie ościeŝnicy okna - detal parapetu. - 1:5 6 Detal cokołu cofniętego. - 1:5 7 Zbrojenie naroŝników otworów w elewacji. - 1:20 8 Strona 3

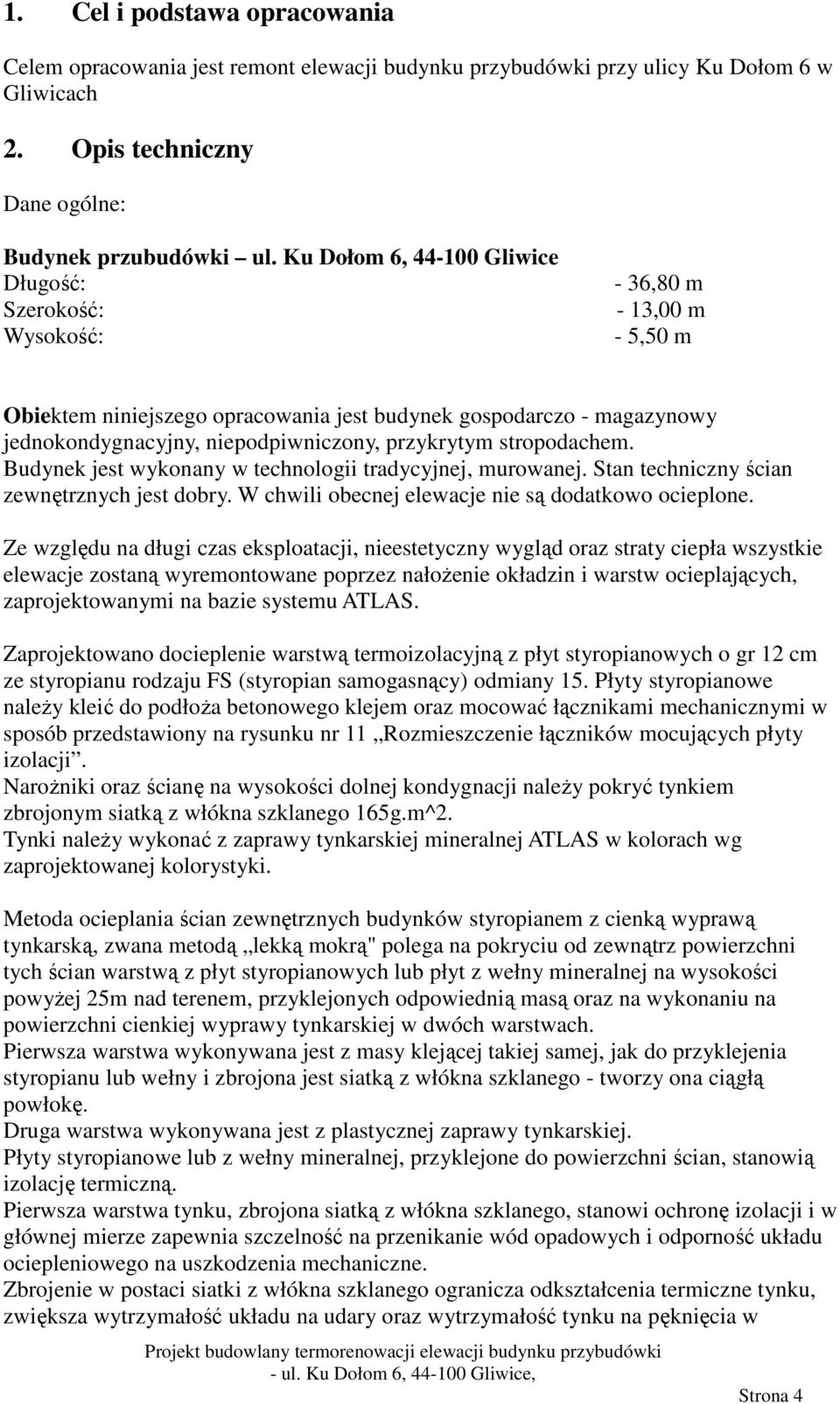

4 1. Cel i podstawa opracowania Celem opracowania jest remont elewacji budynku przybudówki przy ulicy Ku Dołom 6 w Gliwicach 2. Opis techniczny Dane ogólne: Budynek przubudówki ul. Ku Dołom 6, Gliwice Długość: Szerokość: Wysokość: - 36,80 m - 13,00 m - 5,50 m Obiektem niniejszego opracowania jest budynek gospodarczo - magazynowy jednokondygnacyjny, niepodpiwniczony, przykrytym stropodachem. Budynek jest wykonany w technologii tradycyjnej, murowanej. Stan techniczny ścian zewnętrznych jest dobry. W chwili obecnej elewacje nie są dodatkowo ocieplone. Ze względu na długi czas eksploatacji, nieestetyczny wygląd oraz straty ciepła wszystkie elewacje zostaną wyremontowane poprzez nałoŝenie okładzin i warstw ocieplających, zaprojektowanymi na bazie systemu ATLAS. Zaprojektowano docieplenie warstwą termoizolacyjną z płyt styropianowych o gr 12 cm ze styropianu rodzaju FS (styropian samogasnący) odmiany 15. Płyty styropianowe naleŝy kleić do podłoŝa betonowego klejem oraz mocować łącznikami mechanicznymi w sposób przedstawiony na rysunku nr 11 Rozmieszczenie łączników mocujących płyty izolacji. NaroŜniki oraz ścianę na wysokości dolnej kondygnacji naleŝy pokryć tynkiem zbrojonym siatką z włókna szklanego 165g.m^2. Tynki naleŝy wykonać z zaprawy tynkarskiej mineralnej ATLAS w kolorach wg zaprojektowanej kolorystyki. Metoda ocieplania ścian zewnętrznych budynków styropianem z cienką wyprawą tynkarską, zwana metodą lekką mokrą" polega na pokryciu od zewnątrz powierzchni tych ścian warstwą z płyt styropianowych lub płyt z wełny mineralnej na wysokości powyŝej 25m nad terenem, przyklejonych odpowiednią masą oraz na wykonaniu na powierzchni cienkiej wyprawy tynkarskiej w dwóch warstwach. Pierwsza warstwa wykonywana jest z masy klejącej takiej samej, jak do przyklejenia styropianu lub wełny i zbrojona jest siatką z włókna szklanego - tworzy ona ciągłą powłokę. Druga warstwa wykonywana jest z plastycznej zaprawy tynkarskiej. Płyty styropianowe lub z wełny mineralnej, przyklejone do powierzchni ścian, stanowią izolację termiczną. Pierwsza warstwa tynku, zbrojona siatką z włókna szklanego, stanowi ochronę izolacji i w głównej mierze zapewnia szczelność na przenikanie wód opadowych i odporność układu ociepleniowego na uszkodzenia mechaniczne. Zbrojenie w postaci siatki z włókna szklanego ogranicza odkształcenia termiczne tynku, zwiększa wytrzymałość układu na udary oraz wytrzymałość tynku na pęknięcia w Strona 4

5 połączeniach płyt materiału izolacyjnego. Druga, elewacyjna warstwa tynku stanowi wykończenie układu ociepleniowego, zwiększa częściowo odporność wilgotnościową ocieplenia i nadaje elewacji estetyczny wygląd. Zastosowanie metody poprawia w sposób kompleksowy izolacyjność ścian zewnętrznych i poprawia się zarówno izolacyjność cieplną, jak równieŝ ulegają likwidacji przecieki i ewentualne przewiewania w miejscach połączeń prefabrykatów ścian zewnętrznych. W wielu przypadkach zastosowanie jednolitej warstwy powłokowej poprawia wygląd elewacji budynku. Przez ocieplenie ścian budynku od zewnątrz przy zastosowaniu odpowiednio grubej warstwy izolacyjnej nie tylko likwiduje się wady przemarzania i przecieków tych ścian, ale takŝe poprawiając zdecydowanie izolacyjność cieplną uzyskuje się znaczne oszczędności energii cieplnej w ogrzewaniu pomieszczeń mieszkalnych. Poprawia się równieŝ komfort cieplny uŝytkowanych pomieszczeń na skutek znacznego zwiększenia się akumulacji cieplnej ścian i podwyŝszenia się temperatury na ich wewnętrznej powierzchni (promieniowanie cieplne). Ponadto zewnętrzny układ ociepleniowy chroni konstrukcję ścian zewnętrznych budynku przed destrukcyjnym działaniem warunków atmosferycznych, przyczyniając się do zwiększenia ich trwałości. Materiały Do wykonania ociepleń metodą lekką mokrą" naleŝy stosować następujące materiały: a) styropian EPS (według PN-EN 13163) w płytach o grubości od 20 do 120 mm, w zaleŝności od potrzeb izolacyjnych ścian zewnętrznych (materiał sezonowany przez okres 8 tygodni), b) masę klejącą do przyklejania płyt styropianowych, c) płyty z wełny mineralnej o grubości od 20 do 120 mm, w zaleŝności od potrzeb izolacyjnych ścian zewnętrznych. d) masę zbrojeniową mineralną do szpachlowania styropianu, e) siatkę z włókna szklanego odporną na alkalia f) barwiony środek gruntujący g) masę tynkarską na bazie dyspersji Ŝywic według oferty firmy ATLAS, h) kształtki aluminiowe perforowane z blachy o grubości 0,5 mm - przewidziane jako wzmocnienie naroŝy pionowych i poziomych (naroŝa budynku, naroŝniki lub kształtki nadcokołowe). i) farby elewacyjne firmy ATLAS. Sprzęt i narzędzia - szczotki druciane do czyszczenia powierzchni ścian (ręczne i mechaniczne), - szpachle i packi metalowe i drewniane do nakładania mas klejących, - stacjonarne elektryczne piły tarczowe, o drobnych ząbkach do przecinania płyt styropianowych na wymiar 0,50* l,0 m, - piłki ręczne o drobnych ząbkach lub noŝe do przecinania płyt styropianowych, - pace drewniane pokryte papierem ściernym do wyrównywania krawędzi docinanych płyt styropianowych, - noŝyce krawieckie lub ostrza techniczne do przecinania siatki z włókna szklanego, - liniały do sprawdzania płaskości przyklejanych płyt styropianowych, - sita o oczkach l mm do przesiewania piasku do masy klejącej, - piony murarskie i linki nylonowe do sprawdzania równości powierzchni ścian, - poziomice. - mieszadła koszyczkowe z napędem wiertarki elektrycznej wolnoobrotowej oraz Strona 5

6 pojemniki o pojemności około litrów do przygotowywania masy klejącej, - wiertarki udarowo-obrotowe oraz wiertła, - agregaty tynkarskie lub ręczne pistolety natryskowe z własnym zbiornikiem oraz spręŝarki - do nakładania masy tynkarskiej, - urządzenia transportu pionowego, - rusztowania stojakowe stałe. 3. Kolorystyka Projektowana kolorystyka elewacji została przedstawiona na rysunku 02. Przewidziano malowanie elewacji w dwóch kolorach: ATLAS 0612 kolor jasnoszary ATLAS 0610 kolor ciemnoszary Faktura tynku: drobno nakrapiana. 4. Technologia wykonania ocieplenia ścian. 1. przygotowanie placu budowy 2. rozstawienie rusztowań ramowych przewidzianych do pracy na wysokości ponad 10 m na poziomem terenu, montaŝ i zabezpieczenie rusztowań zgodnie z wytycznymi producenta rusztowań. 3. przyklejenie płyt styropianowych, montaŝ łączników mechanicznych 4. montaŝ siatki z włókna szklanego. 5. nałoŝenie wypraw tynkarskich. 6. demontaŝ rusztowań, likwidacja placu budowy - zgodnie wytycznymi wykonawczymi. 5. Wytyczne wykonawcze 1. Prace budowlane winny być prowadzone z zachowaniem przepisów BHP i PPOś. 2. Wszystkie prace budowlane winne być prowadzone pod nadzorem osoby uprawnionej do kierowania robotami budowlanymi. 3. Wszystkie prace budowlane powinny być wykonane zgodnie ze z sztuką i wiedzą budowlaną oraz zgodnie z technologią i wytycznymi producenta systemu dociepleń 4. Szczegółowe rozwiązania istotnych detali mających wpływ na własności cieplne oraz szczelność przegród naleŝy wykonać na podstawie zaleceń producenta systemu dociepleń. 5. Wszystkie zastosowane materiały winny posiadać wymagane prawem certyfikaty i aprobaty. 6. Informacja do planu bezpieczeństwa i ochrony zdrowia. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz.U. nr 151, poz. 1256), kierownik budowy zobowiązany jest do opracowania planu Strona 6

7 bezpieczeństwa i ochrony zdrowia dla realizowanego na podstawie niniejszego projektu, obiektu. W planie BIOZ naleŝy uwzględnić poniŝsze punkty zgodnie z zacytowanym rozporządzeniem: "Par 8. Szczegółowy zakres robót budowlanych, o których mowa w art. 21a ust. 2 pkt 1-10 ustawy obejmuje: 1) roboty budowlane, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroŝenia bezpieczeństwa i zdrowia ludzi, a w szczególności przysypania ziemią lub upadku z wysokości: b) roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0m, f) roboty wykonywane przy uŝyciu dźwigów lub śmigłowców," 7. Charakterystyka energetyczna Gliwice, ul. Ku Dołom 6 Ogólne informacje pomieszczeń obiekcie: Kubatura pomieszczeń o regulowanej temperaturze V=1166,20m 3 Powierzchnia pomieszczeń o regulowanej temperaturze Af=416,50m 2 Pole łącznej powierzchni przegród A=1264,60m 2 Wskaźnik EP budynek nowy (WT-2008) EP =79,00 (kwh/m 2 rok) Wskaźnik EP budynek przebudowywany (WT-2008) EP=149,40 (kwh/m 2 rok) Wartości prognozowane dla budynku poddanego przebudowie zgodnie z projektem: Jednostkowe zapotrzebowanie na energię końcową EK =184,90 (kwh/m 2 rok) Jednostkowe zapotrzebowanie na energię pierwotną EP=266,00 (kwh/m 2 rok) 266,00 kwh/(m 2 rok) Wg wymagań WT2008 2) Wg wymagań WT2008 2) budynek nowy budynek modernizowany Strona 7
