1 PROJEKT BUDOWLANY JED. PROJEKTOWA: INWERTOR: OBIEKT: Pracownia Projektowa Krzysztof Futkowski, ul. Bat. Chłopskich 9/3, Gorzów Wlkp. tel NIP Zakład Gospodarki Mieszkaniowej Oddział Administracja Domów Mieszkalnych Nr 5 ul. Gwiaździsta 4, Gorzów Wlkp. Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewid. 748 ADRES: Gorzów Wlkp. ul. Matejki 6, działka nr ew. 748, obręb 6 Słoneczne, jednostka ewidencyjna Gorzów Wlkp. STADIUM: BRANŻ A: Projekt budowlany Architektura, Konstrukcja Projektant: mgr inż. Stanisław Golda upr. proj. 15/83/Gw projektant w specjalności konstrukcyjnej bez ograniczeń Opracował: mgr inż. Krzysztof Futkowski Sprawdził: mgr inż. Dariusz Pitas upr. proj. 40/91/Gw projektant w specjalności konstrukcyjnej bez ograniczeń Zawartość opracowania: Część formalno-prawna Informacja dotycząca BIOZ Projekt zagospodarowania terenu Opis techniczny Obliczenia statyczne Część rysunkowa str. str.1 str.7 str.31 str.34 str.48 Gorzów Wlkp. 30 czerwiec 014r. EGZEMPLARZ nr...

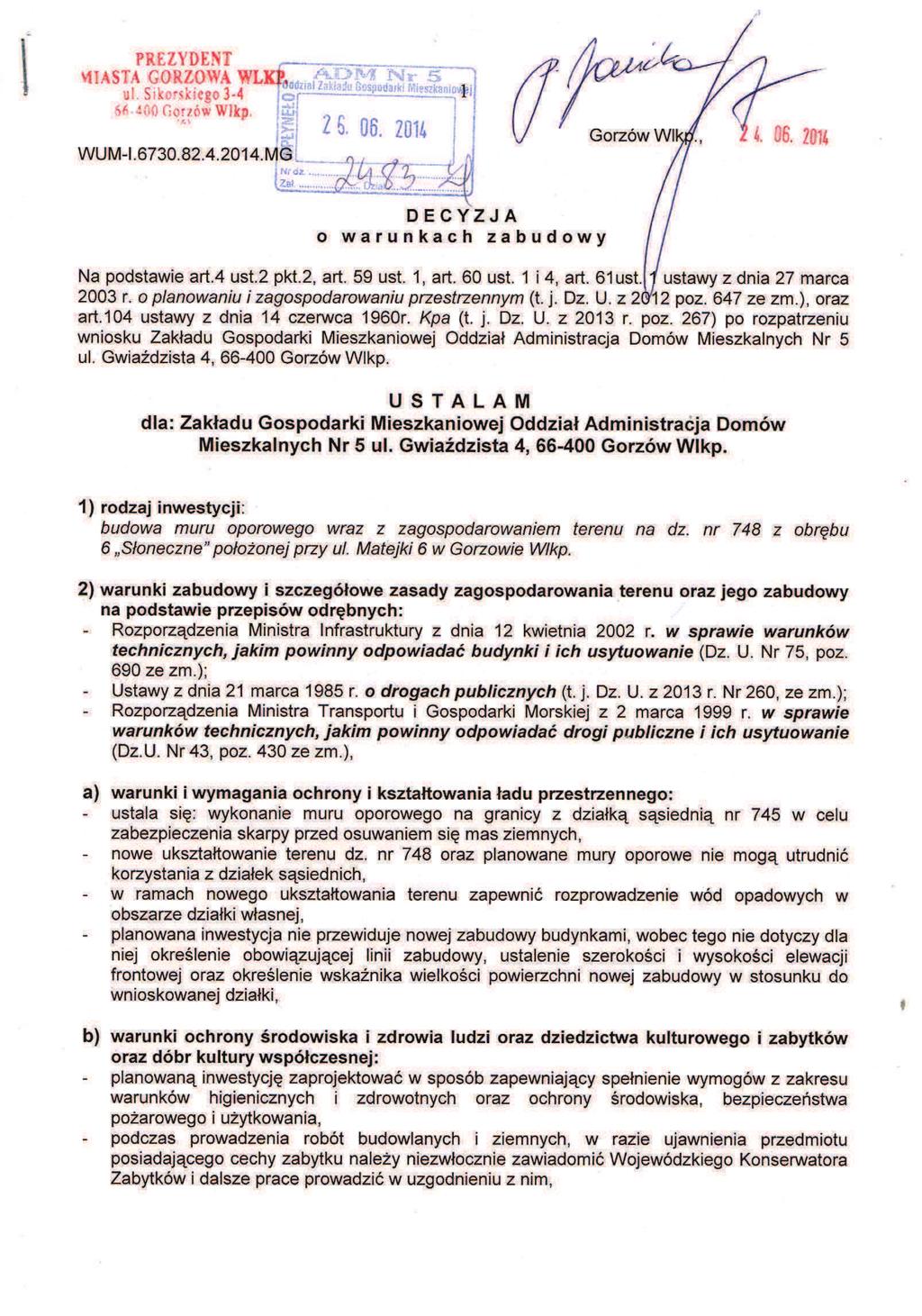

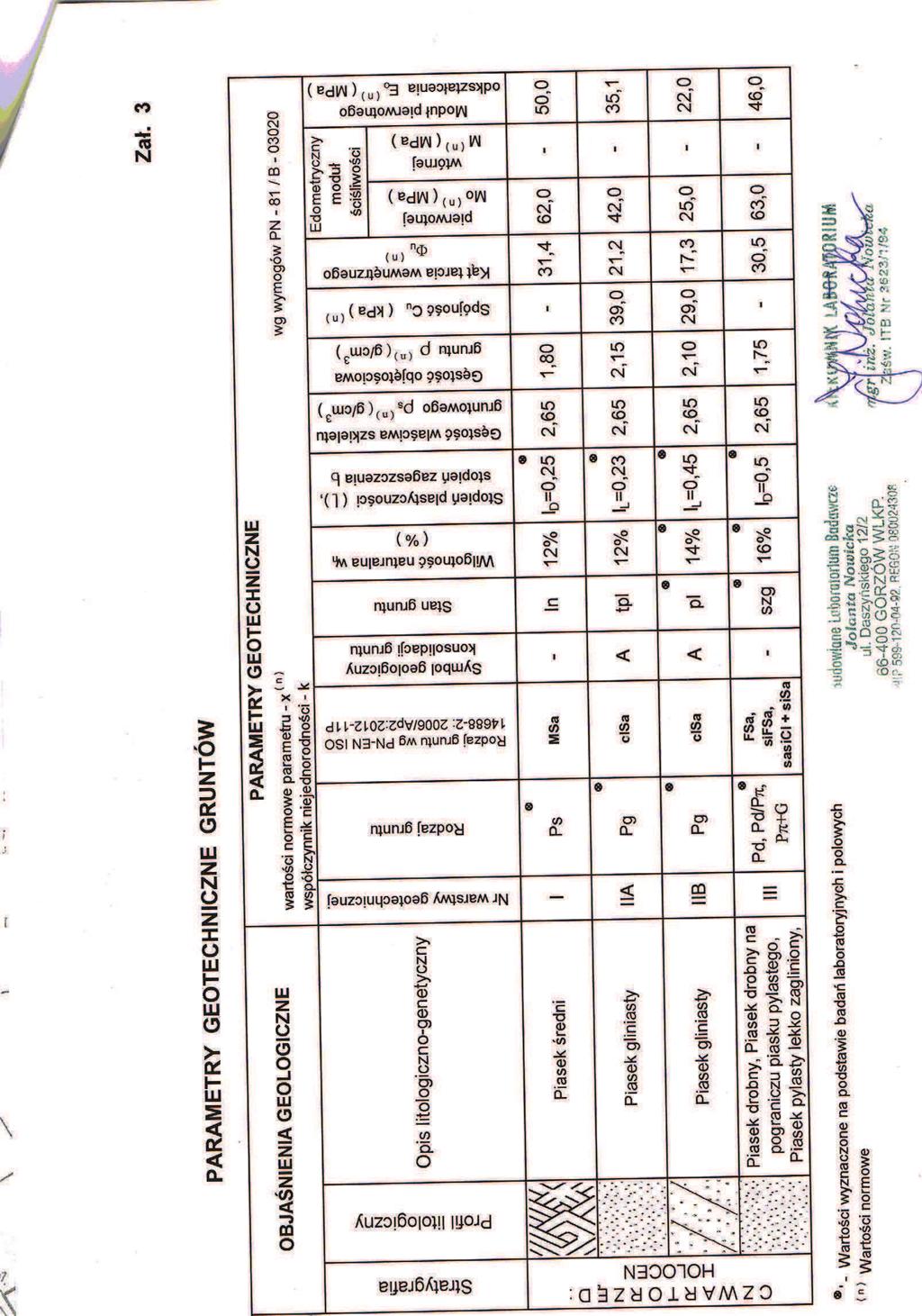

2 CZĘŚĆ FORMALNO - PRAWNA 1. Decyzja o warunkach zabudowy str. 3. Karta badań geotechnicznych str Certyfikat mapy cyfrowej str Oświadczenie projektantów str Dokumenty poświadczające przygotowanie zawodowe i przynależność do LOIIB projektantów str

3

4

5

6

7

8

9

10

11

12

13

14

15 OŚWIADCZENIE PROJEKTANTA Zgodnie treścią art. 0 ust. 4 Ustawy Prawo Budowlane z dnia 7 lipca 1994r. (tj. Dz. U. Nr 156 z 006 r. poz z późniejszymi zm.) niniejszym oświadczam, że projekt budowlany: Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewidencyjny 748 Została sporządzona zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant: mgr inż. Stanisław Golda upr. proj. 15/83/Gw projektant w specjalności konstrukcyjnej bez ograniczeń Sprawdzający: mgr inż. Dariusz Pitas upr. proj. 40/91/Gw projektant w specjalności konstrukcyjnej bez ograniczeń Gorzów Wlkp. 30 czerwiec 014r. 14

16

17

18

19 INFORMACJA DORYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA JED. PROJEKTOWA: Pracownia Projektowa Krzysztof Futkowski, ul. Bat. Chłopskich 9/3, Gorzów Wlkp. tel NIP INWERTOR: Zakład Gospodarki Mieszkaniowej Oddział Administracja Domów Mieszkalnych Nr 5 ul. Gwiaździsta 4, Gorzów Wlkp. OBIEKT: Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewid. 748 ADRES: Gorzów Wlkp. ul. Matejki 6, działka nr ew. 748, obręb 6 Słoneczne, jednostka ewid. Gorzów Wlkp. STADIUM: Projekt budowlany Projektant: mgr inż. Stanisław Golda upr. proj. 15/83/Gw projektant w specjalności konstrukcyjnej bez ograniczeń zam. Gorzów Wlkp. ul. Ściegiennego 1B/3 Opracował: mgr inż. Krzysztof Futkowski - 1 -

20 Informacja dotycząca bezpieczeństwa i ochrony zdrowia sporządzona na podstawie rozporządzenia ministra infrastruktury z dnia 3 czerwca 003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia (dz. u. nr 10, poz. 116). Na podstawie art. 1a ust. 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. z 003r. Nr 106, poz 116, z późniejszymi zmianami) rozporządzenie określa zakres zmian i formę organizacji dotyczącej bezpieczeństwa i ochrony zdrowia, planu bezpieczeństwa i ochrony zdrowi, oraz szczegółowy zakres rodzajów robót budowlanych stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. 1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektów. Przedmiotem opracowania projektowego, którego dotyczy niniejsza informacja jest budowa ściany oporowej. Działka przewidziana pod to zamierzenie jest zlokalizowana w Gorzowie Wlkp., na działce o nr ewid. 748, obręb 6 Słoneczne. Inwestorem jest Administracja Domów Mieszkalnych nr 5 oddział Zakładu Gospodarki Mieszkaniowej, ul. Gwiaździsta 4, Gorzów Wlkp. Zamierzenie budowlane obejmuje wykonanie ściany oporowej w zakresie robót: - przygotowawczych - ziemnych - fundamentowych - szalunkowych - konstrukcji żelbetowych - izolacyjnych - wykończeniowych - porządkowych Kolejność realizacji zamierzeń budowlanych wg harmonogramu sporządzonego przez Wykonawcę. Roboty wykończeniowe będą obejmować wykonanie barierek ochronnych / ogrodzenia na górnej części ściany oporowej, oraz obłożenie skarpy płytami ażurowymi "Meba" z nasadzeniami. Wykaz istniejących obiektów budowlanych. Zgodnie ze stanem aktualnym na dzień opracowania projektu, na działce nr ewid. 748 nie znajdują się żadne obiekty budowlane. 3 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Teren budowy należ y zabezpieczyć przed dostępem osób postronnych. Teren budowy należ y oznaczyć tablicą: Teren budowy. Zakaz wstępu osobom nieupoważnionym. Miejsca wykopów należ y wygrodzić w sposób dobrze widoczny i trwały, oraz oznaczyć tablicą: Uwaga! Głębokie Wykopy. - -

21 Place składowe i miejsca rozładunku wygrodzić i oznakować odpowiednimi tablicami. Zabrania się rozładunku i transportu materiałów nad ciągami pieszo-jednymi. Oznakować drogi dla ruchu pieszego wyznaczone w Projekcie Organizacji Budowy w miejscach przeznaczonych dla ruchu pieszego. Przejścia i wejścia do budynku w miejscach możliwego upadku przedmiotów ochronić lub wygrodzić i oznakować zgodnie z 31 Rozporządzenia Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. (Dz. U. nr13, poz. 93) 4 Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skale i rodzaje zagrożeń, oraz miejsca ich wystąpienia. - potknięcie się na tym samym poziomie przez cały okres budowy, - poślizgnięcie się na tym samym poziomie namoknięty grunt, lód, śnieg, - wpadnięcie do wykopu w okresie prowadzenia robót ziemnych, - uderzenie przez przemieszczane przedmioty - przez cały okres budowy, - możliwość przysypania gruntem w wykopach - w okresie prowadzenia robót ziemnych - zagrożenia ze strony urządzeń montażowych: urządzenia dźwigowe i transportowe w okresie prowadzenia robót budowlano-montażowych, - zagrożenia porażeniem prądem przy obsłudze elektronarzędzi i maszyn zasilanych prądem - przez cały okres trwania budowy, - upadek z wysokości w okresie prowadzenia robót budowlano montażowych i wykończeniowych, - urazy podczas transportu i rozładunku materiałów przez cały okres budowy, - możliwość oparzeń w trakcie prac spawalniczych, - hałas praca maszyn przez cały okres budowy, - obrażenie na skutek zimna otwarta przestrzeń placu budowy, - zagrożenie zatruciem oparami środków chemicznych w czasie robót impregnacyjnych i malarskich, Roboty murarskie i betoniarskie. Roboty wykonywane na wysokości powyżej 1 m należ y wykonywać z pomostów rusztowań. Pomost rusztowania powinien znajdować się na poziomie co najmniej 0,5 m poniżej górnej krawędzi muru. Wykonywanie robót murarskich i betoniarskich z drabin przystawnych jest zabronione. Chodzenie po świeżo wykonanej ścianie oraz opieranie się o balustrady jest zabronione. Rusztowania i ruchome podesty robocze Rusztowania i ruchome podesty robocze powinny być wykonane zgodnie z dokumentacją producenta albo projektem indywidualnym. Osoby montujące i demontujące rusztowania oraz pomosty robocze powinni posiadać wymagane uprawnienia

22 Rusztowania należ y ustawiać na stabilnym podłożu z możliwością odprowadzenia wód opadowych. Stan rusztowań i podestów roboczych należ y codziennie sprawdzać. Rusztowania z elementów metalowych powinny być uziemione i posiadać instalację piorunochronną. Montaż i demontaż rusztowań oraz przebywanie pracowników na rusztowaniach i podestach roboczych podczas opadów atmosferycznych oraz w czasie, gdy prędkość wiatru przekracza 10m/s są zabronione. Roboty na wysokości Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1 m od poziomu terenu lub podłogi powinny być zabezpieczone przed upadkiem z wysokości balustradą o wysokości 1,1 m. Stanowisko pracy powinno mieć możliwość mocowania linki bezpieczeństwa wzdłuż strony zewnętrznej, na wysokości ok. 1,5 m. Długość linki 1,50 m. Prace na wysokościach mogą wykonywać osoby mające aktualne badania lekarskie. Roboty izolacyjne Kotły do podgrzewania masy bitumicznej powinny być zaopatrzone w pokrywy i szczelnie zamknięte, oraz wypełnione nie więcej niż do połowy ich wysokości. Podgrzewanie masy w beczkach jest zabronione. W pomieszczeniach zamkniętych zapewnić należ y odpowiednią wymianę powietrza oraz odpowiednie środki ochrony osobistej (maski, rękawice) i asekurację z zewnątrz. 5 Wskazanie sposobu instruktażu pracowników, środków technicznych i organizacyjnych zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Pracownicy powinni przejść odpowiednie szkolenia BHP, szkolenie ze znajomości sygnałów używanych podczas prac, a także być zapoznani każdorazowo przed przystąpieniem do robót z ich zakresem, zagrożeniami na stanowisku pracy oraz środkami ostrożności, jakie należy podjąć. Nie wolno zatrudniać pracowników: - bez aktualnego orzeczenia lekarskiego stwierdzającego jego zdolność do pracy na danym stanowisku, - nieposiadających kwalifikacji przewidzianych odrębnymi przepisami dla danego stanowiska Wszystkie roboty budowlane powinny być prowadzone zgodnie z przepisami technicznobudowlanymi, obowiązującymi Polskimi Normami oraz zasadami wiedzy technicznej i przepisami BHP pod nadzorem osoby do tego uprawnionej. Prace budowlane należy wykonywać jedynie z zastosowaniem materiałów i wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie. Należy zapewnić stosowanie przez pracowników środków ochrony indywidualnej: odzieży i obuwia roboczego, kasków, rękawic ochronnych, okularów, masek przeciwpyłowych, nauszników ochronnych, pasów bezpieczeństwa. Budowę należy wyposażyć w odpowiedni sprzęt gaśniczy oraz środki pierwszej pomocy medycznej. Pracownicy powinni mieć dostęp do pomieszczeń higieniczno-sanitarnych Brygadzista powinien kierować tylko jedną brygadą Brygadzista powinien wyznaczyć zastępcę na czas swojej nieobecności w brygadzie Wykonywanie funkcji operatora maszyn budowlanych, dźwignicowych, kierowców wózków silnikowych i innych maszyn budowlanych o napędzie silnikowym, wymaga posiadania odpowiednich uprawnień wydanych przez właściwą komisję kwalifikacyjną - 4 -

23 Operatorowi nie wolno opuszczać stanowiska pracy w czasie ruchu maszyny lub urządzenia budowlanego Wchodzenie i schodzenie ze stanowiska operatora powinno odbywać się wyłącznie po przeznaczonych do tego stopniach, schodach, drabinach itp. Przed oddaleniem się od maszyny lub urządzenia będącego w ruchu operator obowiązany jest zatrzymać silnik, maszynę, lub urządzenie, a w razie potrzeby zahamować, oraz uniemożliwić włączenie do ruchu maszyny lub urządzenia przez osoby trzecie W razie stwierdzenia w czasie pracy uszkodzenia maszyny lub urządzenia należy je niezwłocznie zatrzymać, wyłączyć dopływ energii ze źródła zasilania i odesłać do remontu lub kasacji. W przypadku wystąpienia zagrożeń pracownik powinien powiadomić pozostałych pracowników oraz bezpośrednio przełożonego. Wznawianie pracy maszyn i urządzeń bez usunięcia uszkodzenia jest zabronione Składowanie urobku materiałów i wyrobów jest zabronione: - w odległości mniejszej niż 0,6 m od krawędzi wykopu, jeżeli ściany wykopu są obudowane, - w strefie klina naturalnego odłamu gruntu, jeżeli ściany wykopu nie są obudowane, Ruch środków transportu obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu, W czasie zasypywania obudowanych wykopów zabezpieczenie należy demontować od dna wykopu i stopniowo usuwać je, w miarę zasypywania wykopu, Zabezpieczenie można usuwać jednoetapowo z wykopów wykonanych, - w gruntach spoistych na głębokości nie większej niż 0,5 m, - w pozostałych gruntach na głębokości nie większej niż 0,3 m, W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia się nawisów gruntu. Koparka w czasie pracy powinna być ustawiona w odległości od wykopu, co najmniej 0,6 m poza granicą klina naturalnego odłamu gruntu, Przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną i odpowiednio ją oznakować, W razie powierzenia wykonania robót generalnemu realizatorowi inwestycji lub generalnemu wykonawcy, jest on gospodarzem na placu budowy. Ustal on wspólnie z podwykonawcami zasady nadzoru związane z bezpieczeństwem i higieną pracy na poszczególnych odcinkach robót, Generalny realizator inwestycji (wykonawca) obowiązany jest do pełnienia nadzoru nad przestrzeganiem na placu budowy przepisów bezpieczeństwa i higieny pracy, oraz egzekwowaniu od podwykonawców przestrzegania tych przepisów, Do pracy należy używać narzędzi i sprzętów sprawnych technicznie i zgodnie z ich przeznaczeniem, Przed oddaniem do eksploatacji nowego sprzętu zmechanizowanego realizator inwestycji powinien przeprowadzić próbę sprawności technicznej i sprawdzić, czy sprzęt spełnia wymagania w zakresie BHP. Przy wykonywaniu prac ziemnych, w zależności od głębokości wykopu, ściany należy zabezpieczyć przed osuwaniem i wyposażyć w wykop w drabiny do bezpiecznego zejścia i ewakuacji. Liczbę pracowników niezbędną do obsługi sprzętu zmechanizowanego określa się w instrukcji techniczno-ruchowej dla danej maszyny lub urządzenia Osoby wykonujące roboty budowlane nie mogą być narażone na działanie czynników szkodliwych dla zdrowia lub niebezpiecznych, a w szczególności takich jak hałas, wibracje, promieniowanie elektromagnetyczne, wysoka temperatura, pyły i gazy o natężeniach i stężeniach przekraczających wartości dopuszczalne. Przy wykonywaniu robót na wysokości powyżej,0m stanowiska pracy oraz przejścia należy zabezpieczyć barierą składającą się z deski krawędziowej o wysokości 0,15 m i poręczy ochronnej umieszczonej na wysokości 1,10m. Wolna przestrzeń pomiędzy deską krawędziową a poręczą należy wypełnić częściowo lub całkowicie w sposób zabezpieczający pracowników prze upadkiem z wysokości, - 5 -

24 Pomosty robocze wykonane z desek lub bali powinny być dostosowane do przewidywanego obciążenia, szczelne i zabezpieczone przed zmianą ich położenia Realizator inwestycji eksploatujący sprzęt zmechanizowany i pomocniczy nieobjęte dozorem technicznym powinien we własnym zakresie zorganizować dozór, opracować instrukcję obsługi, przeprowadzić kontrole bieżące i okresowe oraz dokonywać obciążeń próbnych. W przypadku wystąpienia wypadku na budowie należy niezwłocznie udzielić pierwszej pomocy medycznej osobom poszkodowanym i zawiadomić odpowiednie służby i organy bezpieczeństwa. W przypadku katastrofy budowlanej należy niezwłocznie zawiadomić odpowiednie służby i organa, zapewnić szybką ewakuację pracowników poza teren zagrożenia i uniemożliwić rozprzestrzenianie się zagrożenia na sąsiednie obiekty i posesje. Pracowników należy zapoznać z drogami ewakuacji. 6 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Roboty szczególnie niebezpieczne nie występują. 7 Wykaz środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Strefy szczególnego zagrożenia zdrowia nie występują. 8 Wskazanie miejsca przechowywania dokumentacji budowy, oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Miejscem przechowywania dokumentacji budowy i innych w/w dokumentów będzie biuro budowy na terenie placu budowy. Dokumenty będą pod kontrolą Kierownika Budowy. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie szczególnych zakresów i form bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu i form planu bezpieczeństwa i ochrony zdrowia oraz szczególnego zakresu rodzaju robót budowlanych, stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi (dz. U. Nr 10 z 003r. poz. 116) uprawniony kierownik robót budowlanych winien sporządzić szczegółowy plan BIOZ z uwzględnieniem zakresu robót zawartego w &6 w/w ustawy. Inspektorzy nadzoru inwestorskiego, lub jednostki wykonujące czynności nadzoru inwestorskiego obowiązani są do kontroli nadzorowanych przez siebie robót również w zakresie przestrzegania przepisów i zasad bezpieczeństwa i warunków pracy Rozwiązania projektowe opracowane dla inwestycji zapewniają spełnienie podstawowych wymagań określonych w art. 5 Ustawy Prawo Budowlane

25 PROJEKT ZAGOSPODAROWANIA TERENU do projektu budowlanego Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewid. 748 Lokalizacja: Gorzów Wielkopolski, ul Matejki 6, działka nr ewid. 748 obręb 6 Słoneczne Inwestor: Zakład Gospodarki Mieszkaniowej oddział Administracja Domów Mieszkalnych nr 5 1. Podstawa opracowania i dane wyjściowe do projektu. - Podkład sytuacyjno wysokościowy w skali 1:500 aktualizowany 05 maja 014r. - Decyzja o warunkach zabudowy z dnia r. - Umowa nr 50/014 z dnia z Administracją Domów Mieszkalnych nr 5 - oddziałem Zakładu Gospodarki Mieszkaniowej. - Specyfikacja istotnych warunków zamówienia do przetargu nieograniczonego z dnia r. - Badania geotechniczne gruntu wykonane przez Budowlane Laboratorium Badawcze J. Nowicka - Wytyczne funkcjonalne Inwestora - Warunki techniczne. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt budowlany wzmocnienia skarpy poprzez budowę ściany oporowej wraz z projektem zagospodarowania terenu działki nr ewid. 748 obręb 6 Słoneczne w Gorzowie Wlkp. przy ul. Matejki Inwestor i dane własnościowe. Właścicielem działki nr ewid. 748 jest Urząd Miasta Gorzów Wlkp., inwestorem i zarządcą Zakład Gospodarki Mieszkaniowej oddział ADM nr 5 ul. Gwiaździsta 4 4. Lokalizacja Projektowana ściana oporowa zlokalizowana jest w Gorzowie Wlkp., na działce o nr ewid. 748, obręb 6 Słoneczne, Inwestorem jest Zakład Gospodarki Mieszkaniowej oddział nr 5 Administracja Domów Mieszkalnych, ul. Gwiaździsta 4, Gorzów Wlkp

26 5. Obowiązujące normy i przepisy budowlane. - Ustawa o zagospodarowaniu przestrzennym z 7 lipca 1999r. Dz.U. nr 15/1999 poz Ustawa Prawo Budowlane z 7 lipca 1994r. Dz. U. nr 89/1994r. z póńniejszymi zmianami - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z 14 grudnia 1994r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie tekst ujednolicony Dz.U. nr 15/1999 poz PN-8/B-0001 Obciążenia budowli. Obciążenia stałe. - PN-8/B-0004 Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia pojazdami. - PN-8/B-0014 Obciążenia budowli. Obciążenia gruntem. - PN-81/B-0300 Grunty Budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. - PN-63/B-0651 Roboty betonowe i żelbetowe. Wymagania techniczne. - PN-B-0364:00 Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie. - Poprawka do PN-B-0364:00/Apl - PN-EN-06-1:003 Część 1. Beton: wymagania, właściwości, produkcja i zgodność. - PN-B-0665 Krajowe uzupełnienie do PN-EN-06-1: Stan istniejąc Teren działki jest ogrodzony od strony zachodniej i południowej, a południową część stanowi obecnie teren zielony zagospodarowany roślinnością niską i wysoką. Przyległy do działki, istniejący budynek mieszkalny znajduje sie na działce nr 750, przyległej od wschodniej strony do przedmiotowej działki. W obrębie działki nr 748 istnieje wydzielona działka nr 749 na której znajduje się murowany garaż jednostanowiskowy przeznaczony do rozbiórki wg osobnego opracowania i osobnego postępowania. Wjazd na działkę z ulicy Matejki drogą gruntową prowadzi przez działkę nr 745. Dojście możliwe jest bezpośrednio od ulicy Matejki. Okoliczną zabudowę stanowią budynki mieszkalne wielorodzinne oraz garaże dla samochodów osobowych. Na działce, w południowo - wschodniej części znajduje się sieć kanalizacyjna, nie kolidująca z projektowaną inwestycją. Rzędna terenu w rejonie projektowanej ściany oporowej waha się pomiędzy 39,45 m n.p.m. a 44,70 m n.p.m. 7. Stan projektowany Inwestycja budowlana Wzmocnienie skarpy poprzez budowę ściany oporowej przy ul Matejki 6 obejmuje budowę żelbetowej ściany oporowej na działce nr 748 od strony działki nr 745. Fundament projektowanego obiektu usytuowany jest w linii zachodniej - równolegle do działki nr 745 i południowozachodniej granicy działki. Projektowana ściana oporowa żelbetowa monolityczna w kształcie litery L ma na celu powstrzymanie osuwiska gruntu z działki nr 745 na działkę 748. Przewiduje się obsypanie "elki" ziemią a następnie stabilizację powstałej skarpy przez ułożenie siatki z włókna kokosowego Geotex i obsianie trawą. Dopuszcza się prefabrykację ściany oporowej

27 W rejonie inwestycji nie przewiduje się budowy nowej lub rozbudowy istniejącej infrastruktury technicznej. Odprowadzenie wód opadowych - powierzchniowo na teren działki inwestora. Ścianę oporową oznaczono na planie zagospodarowania terenu kolorem czerwonym z czarną obwódką. Na planie zagospodarowania terenu zaznaczono również elementy wchodzące w skład działki. 8. Informacje szczegółowe Działka oraz teren na którym projektowana jest ściana oporowa nie jest wpisany do rejestru zabytków oraz nie podlega ochronie konserwatorskiej na podstawie ustaleń decyzji o warunkach zabudowy. Teren przeznaczony po inwestycję nie znajduje się w granicach terenów górniczych. Projektowane zamierzenie nie ma wpływu na środowisko oraz higienę i zdrowie użytkowników sąsiednich działek i ich otoczenia, oraz nie utrudnia dostępu i korzystania z nieruchomości sąsiednich. 9. Bilans terenu Powierzchnia całkowita działki ,46 m Powierzchnia ściany oporowej - 7,55 m Szczegółowy plan zagospodarowania został przedstawiony na mapie sytuacyjnowysokościowej PZ-1 dołączonej do projektu

28

29 OPIS TECHNICZNY do projektu budowlanego Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewidencyjny 748 Lokalizacja: Gorzów Wielkopolski, ul Matejki 6, działka nr ewid. 748 obręb 6 Słoneczne Inwestor: Zakład Gospodarki Mieszkaniowej oddział Administracja Domów Mieszkalnych nr 5 1. Dane techniczne powierzchnia ściany oporowej: 7,55 m. Materiały.1. Materiały zastosowane do wykonania projektowanej ściany oporowej: - zaprawa cementowa, - elementy deskowania konstrukcji betonowych i żelbetowych, - beton i jego składniki, - stal zbrojeniowa, - materiały izolacyjne, - materiały do wykonania odwodnienia za murem oporowym. - siatka z włókna kokosowego.. Zaprawa cementowa Do zapraw należy stosowaź cement powszechnego użytku wg normy budowlanych..3. Elementu deskowania konstrukcji żelbetowych Do deskowania konstrukcji ściany oporowej stosować należy jednorodne zestawy deskowań np.: PERI, ULMA..3. Beton i jego składniki Do wykonania ściany oporowej zastosować beton zwykły C0/5 według normy PN-B- 0364: Stal zbrojeniowa Stal zbrojeniową wykonać z prętów żebrowanych klasy stali A-IIIN RB500W, pręty rozdzielcze ze stali gładkiej A-0.5. Materiały Izolacyjne Materiałem izolacyjny stanowi lepik asfaltowy stosowany na zimno np. BITUMEX K

30 .6. Materiały do wykonania odwodnienia za murem oporowym Warstwy filtracyjne za murem oporowym wykonaź z owiniętych w geowłókniną (filtr odwrotny) dwóch warstw materiałów sypkich takich jak piasek frakcji -16 mm oraz tłuczeń. Przez ścianą oporową i stopę we wszystkich sekcjach przeprowadzić rury drenarskie Ø100 w odstępach co,0 m naprzemiennie tj. w ścianie i stopie z przesunięciem 1m. Sposób wykonania przedstawiono na rysunku A-1 i A-. Geowłóknina powinna być materiałem odpornym na działanie wilgoci, środowiska agresywnego chemicznie i biologicznie oraz temperatury, bez rozdarć i przerw ciągłości, z dobrą szczepnością z gruntem, o charakterystyce zgodnej z aprobatą techniczną..7. Siatka z włókna kokosowego GEOTEX 900 Siatka z włókna kokosowego GEOTEX o gramaturze 900 utkanymi z naturalnego włókna owocu palmy kokosowej, które ulega biodegradacji w 100% a po rozkładzie dostarcza glebie organicznych substancji odżywczych. 3. Wykonanie robót 3.1. Wykopy fundamentowe Wykop pod ścianę oporową mogą być wykonane ręcznie lub mechanicznie. Dopuszcza się wykonanie wykopu ręcznie do głębokości nie większej niż m. Wykonanie wykopu poniżej wód gruntowych bez odwodnienia wgłębnego jest dopuszczalne tylko do głębokości 1,0m poniżej poziomu piezometrycznego wód gruntowych. W gruntach osuwających się należy wykonać wykop ze skarpą zapewniającą stateczność. Górna warstwa gruntu w dole fundamentowym powinna pozostać o strukturze nienaruszonej. Nadmiar gruntu z wykopu należy rozplanować w pobliżu miejsca budowy w celu wykorzystania go do zasypania wykopu. 3.. Wykonanie deskowania dla ściany oporowej żelbetowej Deskowanie powinno zapewniać sztywności i niezmienność układu oraz bezpieczeństwo konstrukcji. Deskowanie powinno być skonstruowane w sposób umożliwiający łatwy jego montaż i demontaż. Przed wypełnieniem masą betonową, deskowanie powinno być sprawdzone, aby wykluczyć wyciek zaprawy i możliwość zniekształcenia lub odchyleń w wymiarach betonowej konstrukcji. UWAGA. Dopuszcza się zastosowanie elementów prefabrykowanych o gabarytach i pramateriach wytrzymałościowych nie gorszych niż przewidziane w projekcie Izolacja ściany oporowej Izolacją z lepiku asfaltowego stosowanego na zimno np.: BITUMEX K wykonać na powierzchni ściany do strony gruntu lub materiału zasypowego. Każda warstwa izolacji powinna tworzyć jednolitą, ciągłą powłokę przylegającą do powierzchni ściany. Występowanie złuszczeń, spękań, pęcherzy itd. wad oraz stosowanie uszkodzonych materiałów jest niedopuszczalne. Warstwa izolacji powinna być chroniona od uszkodzeń mechanicznych. Izolacja musi być wykonana pod nadzorem osoby do tego wykwalifikowanej

31 3.4. Zasypywanie wykopu Zasypywanie wykopu należy wykonać warstwami o grubości dostosowanej do przyjętej metody zagęszczenia gruntu, która to grubość nie powinna przekraczać: - przy zagęszczeniu ręcznym i wałowaniu 0 cm, - przy zagęszczeniu ubijakami mechanicznymi lub wibratorami 40cm, - przy stosowaniu ciężkich wibratorów lub ubijarek płytowych 60cm. Zagęszczenie gruntu przy zasypywaniu warstw odwadniających powinno odbywać się ręcznie do wysokości około 30cm powyżej warstwy odwadniającej. Zasypywanie ściany oporowej wykonać najpierw od strony budynku (grunt niższy) Roboty odwadniające Odwodnienie powierzchni ma zabezpieczać przed powstaniem obszarów bezodpływowych. Spadek powierzchni terenu powyżej ściany oporowej wykonać co najmniej 1%, a w pasie o szerokości 1,5m przylegającym do ściany, co najmniej 3%. Pod płytą fundamentową wykonać warstwę z betonu C1/15 o gr. 10 cm

32 OBLICZENIA STATYCZNE do projektu budowlanego Wzmocnienie skarpy poprzez budowę ściany oporowej przy ulicy Matejki 6 w Gorzowie Wlkp. dz. nr ewidencyjny Parametry obliczeniowe MATERIAŁ: BETON: klasa B 5, fck = 0,00 (MN/m), ciężar objętościowy = 4,00 (kn/m3) STAL: klasa A - IIIN, fyk = 490,00 (MN/m) OPCJE: Obliczenia wg normy: betonowej: PN-B-0364(00) gruntowej: PN-83/B Otulina: c1 = 30,0 (mm), c = 50,0 (mm) Agresywność środowiska: XC1, XC, XC3, XC4 Wymiarowanie muru ze względu na: - Nośność m = 0,810 - Poślizg m = 0,70 - Obrót m = 0,70 Weryfikacja muru ze względu na: - Osiadanie średnie: S dop = 10,00 (cm) - Róż nicę osiadań: DS dop = 5,00 (cm) Współczynniki redukcyjne dla: - Spójności gruntu 100,000 % - Tarcia gruntu 0,000 % - Odporu ściany 50,000 % - Odporu ostrogi 100,000 % Kąt tarcia grunt - ściana: - Odpór dla gruntów spoistych -1/3 φ - Parcie dla gruntów spoistych 1/ φ - Odpór dla gruntów niespoistych -1/3 φ - Parcie dla gruntów niespoistych 1/ φ. Obliczenia i wymiarowanie segment 1.1 Geometria:

33 .. Grunt: Oznaczenie parametrów geotechnicznych metodą : B Naziom Głębokość gruntu za ścianą Ho = 300,00 (cm) Uwarstwienie pierwotne: Opis: Lp. Nazwa gruntu Poziom Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1. Piasek średni 0,00 110,00 - wilgotne 0,400. Piasek gliniasty -110,00 10,00 A - 0,30 3. Piasek drobny -30,00 0,00 - wilgotne 0, Piasek pylasty -50,00 0,00 - wilgotne 0, Piasek drobny -70,00 10,00 - wilgotne 0, Piasek gliniasty -80,00 - A - 0,450 Parametry: Lp. Spójność Ką t tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1. 0,00 3,38 18,50 89,3 80,31. 38,01 1,01 1,50 47,83 43, ,00 30,56 17,50 8,16 65, ,00 30,66 17,50 85,1 68, ,00 30,95 17,50 94,86 75, ,48 17,0 1,00 9,47 6,53 Grunty za ścianą : Opis: Lp. Nazwa gruntu Poziom* Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1 Piasek średni 100,00 100,00 - wilgotne 0,400 * Względem prawego dolnego punktu stopy Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 3,38 18,50 89,3 80,31 Grunty przed ścianą : Opis: Lp. Nazwa gruntu Poziom* Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1 Piasek średni 350,00 300,00 - wilgotne 0,400 * Względem lewego dolnego punktu stopy Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 3,38 18,50 89,3 80,

34 .3. Wyniki obliczeń geotechnicznych PARCIA Parcie i odpór gruntu : zgodnie z przemieszczeniami muru Współczynniki parć i odporów granicznych i spoczynkowych dla gruntów: Średni kat nachylenia naziomu ε = 0,00 (Deg) Kat nachylenia ściany β = 0,00 (Deg) K a K p = cos = cos cos ( β φ) sin( φ + δ ) sin( φ ε) β cos( β + δ ) 1+ cos( ) cos( ) β + δ β ε cos ( β + φ) sin( φ δ ) sin( φ + ε ) β cos( β + δ ) 1 cos( ) cos( ) β + δ β ε σ x ν K o = = σ 1 ν K a K z o K p Grunty za ścianą: Poziom Ką t tarcia Lp. Nazwa gruntu Ka Ko Kp [cm] [Deg] 1. Piasek średni 0,00 3,38 0,74 0,465 4,791 Uogólnione przemieszczenia graniczne odpór 0,131 parcie 0,013 Grunty przed ścianą: Poziom Ką t tarcia Nazwa gruntu [cm] [Deg] Lp. Ka Ko Kp 1. Piasek średni 00,00 3,38 0,74 0,465 4,791 Uogólnione przemieszczenia graniczne odpór 0,15 parcie 0,

35 NOŚNOŚĆ OSIADANIE OBRÓT POŚLIZG Rodzaj podłoż a pod stopą: warstwowe Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-59,33 (kn/m) My=-36,33 (kn*m) Fx=5,74 (kn/m) Zastępczy wymiar stopy: A = 18,70 (cm) Współczynnik nośności oraz wpływu nachylenia obciąż enia: N B = 0,649 i B = 0,888 N C = 11,84 i C = 0,910 N D = 4,15 i D = 0,966 Graniczny opór podłoż a gruntowego: Qf = 1441,49 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 7,610 > 1,000 Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-56,3 (kn/m) My=-34,43 (kn*m) Fx=9,08 (kn/m) Obciąż enie charakterystyczne, jednostkowe od obciąż eń całkowitych: q = 0,03 (MN/m) Miąż szość podłoż a gruntowego aktywnie osiadającego: z = 150,00 (cm) Napręż enie na poziomie z: - dodatkowe: szd = 0,01 (MN/m) - wywołane cięż arem gruntu: szg = 0,03 (MN/m) Osiadanie: S = 0,05 (cm) < Sdop = 10,00 (cm) Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-59,33 (kn/m) My=-36,33 (kn*m) Fx=5,74 (kn/m) Moment obracający: Mo= 3,36 (kn*m) Moment zapobiegający obrotowi fundamentu: M uf = 60,40 (kn*m) Współczynnik bezpieczeństwa: M uf * m / M 0 = 1,961 > 1,000 Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-59,33 (kn/m) My=-36,33 (kn*m) Fx=5,74 (kn/m) Zastępczy wymiar stopy: A = 185,00 (cm) Współczynnik tarcia: - gruntu (na poziomie posadowienia): µ = 0,453 Współczynnik redukcji spójności gruntu = 100,000 % Spójność: C = 0,00 (kn/m) Wartość siły poślizgu: Q tr = 5,74 (kn/m) Wartość siły zapobiegającej poślizgowi muru: Q tf = N * µ + C * A - w poziomie posadowienia: Q tf = 6,90 (kn/m) Współczynnik bezpieczeństwa: Q tf * m / Q tr = 3,373 > 1,000 KĄTY OBROTU Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-56,3 (kn/m) My=-34,43 (kn*m) Fx=9,08 (kn/m)

36 Maksymalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmax = 0,04 (MN/m) Minimalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmin = 0,03 (MN/m) Kąt obrotu: ro = -0,01 (Deg) Współrzędne punktu obrotu ściany: X = -449,13 (cm) Z = -100,00 (cm) Współczynnik bezpieczeństwa: 93,64 > 1, Wymiarowanie konstrukcji żelbetowych Momenty Element Momenty Wartość [kn*m] Położenie [cm] Ściana maksymalny 0,00 00,00 Ściana minimalny -13,10-75,00 Stopa maksymalny 14,08 45,00 Stopa minimalny -0,81 0,00 Kombinacja 0,900*CM + 0,765*GP + 1,30*GZ + 0,900*a1 1,100*CM + 1,100*GP + 0,900*GZ + 0,900*a1 1,100*CM + 1,100*GP + 0,900*GZ + 0,900*a1 0,900*CM + 1,100*GP + 0,900*GZ + 0,900*a1 Zbrojenie Położenie Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] ściana z lewej,86 1,0 co 4,00 4,71 ściana z lewej (h/3),86 1,0 co 39,00,90 ściana z lewej (h/),86 1,0 co 39,00,90 stopa lewa,60 8,0 co 19,00,65

37 (+) stopa prawa (-) ściana z prawej stopa prawa (+) stopa lewa (-),60 8,0 co 19,00,65 0,00 8,0 co 4,00,09 0,00 8,0 co 19,00,65 0,00 8,0 co 19,00,65 3. Obliczenia i wymiarowanie segment 3.1 Geometria: 3.. Grunt: Oznaczenie parametrów geotechnicznych metodą : B Naziom Głębokość gruntu za ścianą Ho = 300,00 (cm) Uwarstwienie pierwotne: Opis: Lp. Nazwa gruntu Poziom Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1. Piasek średni 0,00 110,00 - wilgotne 0,400. Piasek gliniasty -110,00 10,00 A - 0,30 3. Piasek drobny -30,00 0,00 - wilgotne 0, Piasek pylasty -50,00 0,00 - wilgotne 0, Piasek drobny -70,00 10,00 - wilgotne 0, Piasek gliniasty -80,00 - A - 0,450 Parametry: Lp. Spójność Ką t tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1. 0,00 3,38 18,50 89,3 80,31. 38,01 1,01 1,50 47,83 43, ,00 30,56 17,50 8,16 65, ,00 30,66 17,50 85,1 68, ,00 30,95 17,50 94,86 75, ,48 17,0 1,00 9,47 6,

38 Grunty za ścianą : Opis: Lp. Nazwa gruntu Poziom* Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1 Piasek średni 100,00 100,00 - wilgotne 0,400 * Względem prawego dolnego punktu stopy Parametry: Lp. Spójność Ką t tarcia Ciężar obj. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 3,38 18,50 89,3 80,31 Opis: Lp. Grunty przed ścianą : Nazwa gruntu Poziom* [cm] Miąższość [cm] Typ konsolidacji 1 Piasek gruby 410,00 410,00 - * Względem lewego dolnego punktu stopy Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 31,91 16,50 77,84 70,05 Typ wilgotności mało wilgotne I D /I L 0, Wyniki obliczeń geotechnicznych PARCIA Parcie i odpór gruntu : zgodnie z przemieszczeniami muru Współczynniki parć i odporów granicznych i spoczynkowych dla gruntów: Średni kat nachylenia naziomu ε = 0,00 (Deg) Kat nachylenia ściany β = 0,00 (Deg) K a K p = cos = cos cos ( β φ) sin( φ + δ ) sin( φ ε) β cos( β + δ ) 1 + cos( ) cos( ) β + δ β ε cos ( β + φ) sin( φ δ ) sin( φ + ε ) β cos( β + δ ) 1 cos( ) cos( ) β + δ β ε σ x ν K o = = σ 1 ν K a K z o K p Grunty za ścianą: Poziom Ką t tarcia Lp. Nazwa gruntu Ka Ko Kp [cm] [Deg] 1. Piasek średni -100,00 3,38 0,74 0,465 4,791 Uogólnione przemieszczenia graniczne odpór 0,131 parcie 0,

39 Grunty przed ścianą: Poziom Ką t tarcia Nazwa gruntu [cm] [Deg] Lp. Ka Ko Kp 1. Piasek gruby -00,00 31,91 0,49 0,641,539. Piasek gruby 10,00 31,91 0,79 0,471 4,654 Uogólnione przemieszczenia graniczne odpór 0,1 parcie 0,01 NOŚNOŚĆ Rodzaj podłoż a pod stopą: warstwowe Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ Zredukowane obciąż enie wymiarujące: N=-9,46 (kn/m) My=-109,58 (kn*m) Fx=13,44 (kn/m) Zastępczy wymiar stopy: A = 95,8 (cm) Współczynnik nośności oraz wpływu nachylenia obciąż enia: N B = 0,649 i B = 0,670 N C = 11,84 i C = 0,790 N D = 4,15 i D = 0,88 Graniczny opór podłoż a gruntowego: Qf = 155,46 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 9,743 > 1,000 OSIADANIE Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ Zredukowane obciąż enie wymiarujące: N=-86,70 (kn/m) My=-103,7 (kn*m) Fx=18,45 (kn/m) Obciąż enie charakterystyczne, jednostkowe od obciąż eń całkowitych: q = 0,03 (MN/m) Miąż szość podłoż a gruntowego aktywnie osiadającego: z = 05,00 (cm) Napręż enie na poziomie z: - dodatkowe: szd = 0,01 (MN/m) - wywołane cięż arem gruntu: szg = 0,05 (MN/m) Osiadanie: S = 0,06 (cm) < Sdop = 10,00 (cm) OBRÓT Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ Zredukowane obciąż enie wymiarujące: N=-9,46 (kn/m) My=-109,58 (kn*m) Fx=13,44 (kn/m) Moment obracający: Mo= 4,39 (kn*m) Moment zapobiegający obrotowi fundamentu: M uf = 149,69 (kn*m) Współczynnik bezpieczeństwa: M uf * m / M 0 = 4,57 > 1,000 POŚLIZG Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ Zredukowane obciąż enie wymiarujące: N=-9,46 (kn/m) My=-109,58 (kn*m) Fx=13,44 (kn/m) Zastępczy wymiar stopy: A = 300,00 (cm) Współczynnik tarcia: - gruntu (na poziomie posadowienia): µ = 0,410 Współczynnik redukcji spójności gruntu = 100,000 % Spójność: C = 0,00 (kn/m) Wartość siły poślizgu: Q tr = 13,44 (kn/m) Wartość siły zapobiegającej poślizgowi muru: Q tf = N * µ + C * A - w poziomie posadowienia: Q tf = 37,94 (kn/m) Współczynnik bezpieczeństwa: Q tf * m / Q tr =,03 > 1,

40 KĄTY OBROTU Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ Zredukowane obciąż enie wymiarujące: N=-86,70 (kn/m) My=-103,7 (kn*m) Fx=18,45 (kn/m) Maksymalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmax = 0,03 (MN/m) Minimalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmin = 0,0 (MN/m) Kąt obrotu: ro = -0,01 (Deg) Współrzędne punktu obrotu ściany: X = -645,11 (cm) Z = -00,00 (cm) Współczynnik bezpieczeństwa: 11,086 > 1, Wymiarowanie konstrukcji żelbetowych Momenty Element Momenty Wartość [kn*m] Położenie [cm] Ściana maksymalny 0,00 10,00 Ściana minimalny -3,70-175,00 Stopa maksymalny 40,58 45,00 Stopa minimalny -1,73 5,00 Kombinacja 0,900*CM + 1,100*GP + 1,30*GZ 1,100*CM + 1,100*GP + 0,900*GZ 1,100*CM + 1,100*GP + 1,30*GZ 0,900*CM + 1,100*GP + 0,900*GZ Zbrojenie - 4 -

41 Położenie ściana z lewej ściana z lewej (h/3) ściana z lewej (h/) stopa lewa (+) stopa prawa (-) ściana z prawej stopa prawa (+) stopa lewa (-) Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] 5,75 1,0 co 19,00 5,95,1 1,0 co 51,00,,1 1,0 co 51,00,,60 8,0 co 19,00,65 6,0 0,0 co 0,00 0,00 0,00 8,0 co 4,00,09 0,00 8,0 co 19,00,65 0,00 8,0 co 4,00,09 4. Obliczenia i wymiarowanie segment Geometria: 4.. Grunt: Oznaczenie parametrów geotechnicznych metodą : B Naziom Głębokość gruntu za ścianą Ho = 80,00 (cm) Uwarstwienie pierwotne: Opis: Lp. Nazwa gruntu Poziom Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1. Piasek średni 0,00 110,00 - wilgotne 0,400. Piasek gliniasty -110,00 10,00 A - 0,30 3. Piasek drobny -30,00 0,00 - wilgotne 0, Piasek pylasty -50,00 0,00 - wilgotne 0, Piasek drobny -70,00 10,00 - wilgotne 0, Piasek gliniasty -80,00 - A - 0,450 Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1. 0,00 3,38 18,50 89,3 80,

42 . 38,01 1,01 1,50 47,83 43, ,00 30,56 17,50 8,16 65, ,00 30,66 17,50 85,1 68, ,00 30,95 17,50 94,86 75, ,48 17,0 1,00 9,47 6,53 Grunty za ścianą : Opis: Lp. Nazwa gruntu Poziom* Miąższość Typ Typ [cm] [cm] konsolidacji wilgotności I D /I L 1 Piasek średni 80,00 80,00 - wilgotne 0,400 * Względem prawego dolnego punktu stopy Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 3,38 18,50 89,3 80,31 Opis: Lp. Grunty przed ścianą : Nazwa gruntu Poziom* [cm] Miąższość [cm] Typ konsolidacji 1 Piasek gruby 450,00 450,00 - * Względem lewego dolnego punktu stopy Parametry: Spójność Ką t tarcia Ciężar obj. Lp. M [MN/m] Mo [MN/m] [kn/m] [Deg] [kn/m3] 1 0,00 31,91 16,50 77,84 70, Wyniki obliczeń geotechnicznych PARCIA Parcie i odpór gruntu : zgodnie z przemieszczeniami muru Współczynniki parć i odporów granicznych i spoczynkowych dla gruntów: Średni kat nachylenia naziomu ε = 0,00 (Deg) Kat nachylenia ściany β = 0,00 (Deg) Typ wilgotności mało wilgotne I D /I L 0,36 K a K p = cos = cos cos ( β φ) sin( φ + δ ) sin( φ ε) β cos( β + δ ) 1 + cos( ) cos( ) β + δ β ε cos ( β + φ) sin( φ δ ) sin( φ + ε ) β cos( β + δ ) 1 cos( ) cos( ) β + δ β ε σ x ν K o = = σ 1 ν K a K z o K p Grunty za ścianą: Lp. Nazwa gruntu Poziom Ką t tarcia [cm] [Deg] Ka Ko Kp 1. Piasek średni -10,00 3,38 0,74 0,465 4,

43 Uogólnione przemieszczenia graniczne odpór 0,13 parcie 0,013 Grunty przed ścianą: Nazwa gruntu Poziom [cm] Kąt tarcia [Deg] Ka Ko Kp Lp. 1. Piasek gruby -00,00 31,91 0,49 0,641,539. Piasek gruby 50,00 31,91 0,79 0,471 4,654 Uogólnione przemieszczenia graniczne odpór 0,11 parcie 0,01 NOŚNOŚĆ Rodzaj podłoż a pod stopą: warstwowe Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-85,85 (kn/m) My=-106,1 (kn*m) Fx=17,3 (kn/m) Zastępczy wymiar stopy: A = 85,3 (cm) Współczynnik nośności oraz wpływu nachylenia obciąż enia: N B = 0,649 i B = 0,531 N C = 11,84 i C = 0,694 N D = 4,15 i D = 0,747 Graniczny opór podłoż a gruntowego: Qf = 1353,14 (kn/m) Współczynnik bezpieczeństwa: Qf * m / Nr = 9,4 > 1,000 OSIADANIE Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-81,6 (kn/m) My=-103,46 (kn*m) Fx=,81 (kn/m) Obciąż enie charakterystyczne, jednostkowe od obciąż eń całkowitych: q = 0,03 (MN/m) Miąż szość podłoż a gruntowego aktywnie osiadającego: z = 00,00 (cm) Napręż enie na poziomie z: - dodatkowe: szd = 0,01 (MN/m) - wywołane cięż arem gruntu: szg = 0,05 (MN/m) Osiadanie: S = 0,05 (cm) < Sdop = 10,00 (cm) OBRÓT Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-85,85 (kn/m) My=-106,1 (kn*m) Fx=17,3 (kn/m) Moment obracający: Mo= 3,8 (kn*m) Moment zapobiegający obrotowi fundamentu: M uf = 14,17 (kn*m) Współczynnik bezpieczeństwa: M uf * m / M 0 = 6,784 > 1,000 POŚLIZG Kombinacja wymiarująca: 1,000*CM + 0,850*GP + 1,00*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-85,85 (kn/m) My=-106,1 (kn*m) Fx=17,3 (kn/m) Zastępczy wymiar stopy: A = 300,00 (cm) Współczynnik tarcia: - gruntu (na poziomie posadowienia): µ = 0,410 Współczynnik redukcji spójności gruntu = 100,000 % Spójność: C = 0,00 (kn/m) Wartość siły poślizgu: Q tr = 17,3 (kn/m)

44 Wartość siły zapobiegającej poślizgowi muru: Q tf = N * µ + C * A - w poziomie posadowienia: Q tf = 35, (kn/m) Współczynnik bezpieczeństwa: Q tf * m / Q tr = 1,464 > 1,000 KĄTY OBROTU Rodzaj podłoż a pod fundamentem: warstwowe Kombinacja wymiarująca: 1,000*CM + 1,000*GP + 1,000*GZ + 1,000*a1 Zredukowane obciąż enie wymiarujące: N=-81,6 (kn/m) My=-103,46 (kn*m) Fx=,81 (kn/m) Maksymalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmax = 0,04 (MN/m) Minimalne jednostkowe napręż enia charakterystyczne od obciąż eń całkowitych: qmin = 0,0 (MN/m) Kąt obrotu: ro = -0,01 (Deg) Współrzędne punktu obrotu ściany: X = -311,5 (cm) Z = -00,00 (cm) Współczynnik bezpieczeństwa: 91,075 > 1, Wymiarowanie konstrukcji żelbetowych Momenty Element Momenty Wartość [kn*m] Położenie [cm] Ściana maksymalny 0,00 50,00 Ściana minimalny -43,97-175,00 Stopa maksymalny 53,10 45,00 Stopa minimalny -1,39 0,00 Kombinacja 0,900*CM + 1,100*GP + 0,900*GZ + 0,900*a1 1,100*CM + 1,100*GP + 0,900*GZ + 0,900*a1 1,100*CM + 1,100*GP + 1,30*GZ + 1,100*a1 0,900*CM + 1,100*GP + 0,900*GZ + 0,900*a1 Zbrojenie

45 Położenie ściana z lewej ściana z lewej (h/3) ściana z lewej (h/) stopa lewa (+) stopa prawa (-) ściana z prawej stopa prawa (+) stopa lewa (-) Powierzchnia teoretyczna [cm/m] Pręty Rozstaw [cm] Powierzchnia rzeczywista [cm/m] 6,3 1,0 co 16,00 7,07,86 1,0 co 39,00,90,86 1,0 co 39,00,90,60 8,0 co 19,00,65 7,74 0,0 co 0,00 0,00 0,00 8,0 co 4,00,09 0,00 8,0 co 19,00,65 0,00 8,0 co 4,00,

46 CZĘŚĆ RYSUNKOWA 1. A-1 Ściana oporowa - segment 1 skala1:0 str. 49. A- Ściana oporowa - segment 5 skala1:0 str A-3 Widok ściany od strony działki nr segment 1 skala1:100 str K-01 Zbrojenie ściany oporowej segment 1 skala1:0 str K-0 Zbrojenie ściany oporowej segment skala1:0 str K-03 Zbrojenie ściany oporowej segment 3 skala1:0 str K-04 Zbrojenie ściany oporowej segment 4 skala1:0 str K-05 Zbrojenie ściany oporowej segment 5 skala1:0 str K-06 Zbrojenie ściany oporowej segment 6 skala1:0 str
