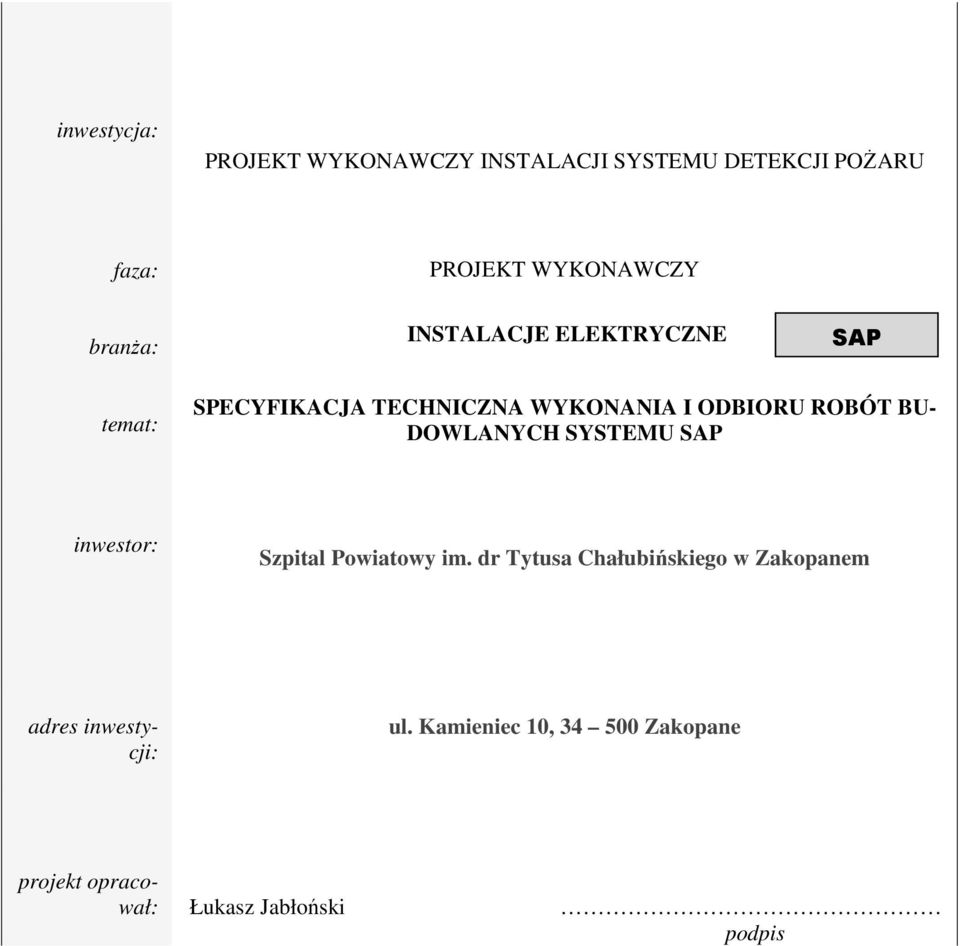

1 inwestycja: PROJEKT WYKONAWCZY INSTALACJI SYSTEMU DETEKCJI POŻARU faza: PROJEKT WYKONAWCZY branża: INSTALACJE ELEKTRYCZNE SAP temat: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BU- DOWLANYCH SYSTEMU SAP inwestor: Szpital Powiatowy im. dr Tytusa Chałubińskiego w Zakopanem adres inwestycji: ul. Kamieniec 10, Zakopane projekt opracował: Łukasz Jabłoński podpis

2 1 Warunki wykonania Wszystkie podzespoły i elementy instalacji instalować według zaleceń producenta i DTR urządzeń. Instalowanie Wszystkie podzespoły i elementy systemu sygnalizacji pożarowej instalować wg zasad zawartych w materiałach wyszczególnionych w niniejszym opracowaniu oraz wg zaleceń producenta. Centrale Centrale Sygnalizacji pożarowej zlokalizowane zostaną w dwóch pomieszczeniach znajdujących się na poziomie niskiego parteru - w pomieszczeniu SAP/DSO, - w pomieszczeniu warsztatu na niskim parterze, Wszystkie centrale będą pracować w połączeniu sieciowym. Czujki Czujki powinny być montowane w odległości, co najmniej 0,5 m od ścian lub ścianek działowych (przegród). Jeżeli pomieszczenie jest węższe niż 1,2 m, czujka powinna być instalowana w części środkowej, nie bliżej niż 1/3 szerokości pomieszczenia od jednej ze ścian. Jeżeli pomieszczenia są podzielone przez ściany, przepierzenia lub regały, sięgające bliżej niż 0,3 m od stropu, przegrody powinny być traktowane jako dochodzące do stropu, a tak powstałe części pomieszczenia jak odrębne pomieszczenia. Wokół czujki powinna być zachowana wolna przestrzeń o promieniu sfery, co najmniej 0,5 m. Czujki dymu i ciepła montować w gniazdach. Czujki dymu instalowane w panelach sufitu podwieszonego instalować w gniazdach. Odległości w poziomie między dwoma gniazdami czujek wg zasad zawartych w wytycznych producenta (DTR). Jeżeli czujki są ukryte (np. nad podwieszonymi sufitami lub pod podniesionymi podłogami), należy przewidzieć podwójne oznakowanie, widoczne również z podłogi. Przyciski i sygnalizatory Przyciski ROP instalować na wysokości około 1,4 m, w miejscach łatwo dostępnych, dobrze widocznych. Nad przyciskami albo obok nich umieścić tablice informujące o przeznaczeniu przycisków (specjalista BHP po wykonaniu zlecenia). Ręczne ostrzegacze pożarowe powinny być tak rozmieszczane, aby mogły być łatwo i szybko uruchomione przez każdą osobę, która zauważy pożar. Ręczne ostrzegacze pożarowe powinny być umieszczone na drogach ewakuacyjnych, przy każdym wejściu (wewnątrz lub na zewnątrz) na schody ewakuacyjne oraz przy każdym bezpośrednim wyjściu na otwartą przestrzeń. Mogą być umieszczone również w pobliżu miejsc szczególnego zagrożenia. Ręczne ostrzegacze pożarowe powinny być dobrze widoczne, łatwe do identyfikacji oraz łatwo dostępne. Ręczne ostrzegacze pożarowe powinny być tak rozplanowane, aby żadna osoba w obiekcie nie musiała przebywać drogi dłuższej niż 40 m do najbliższego ostrzegacza. W obiektach, w których przebywają osoby ruchowo niepełnosprawne, droga ta powinna być krótsza. Szczególną uwagę należy zwrócić przy rozmieszczaniu ręcznych ostrzegaczy pożarowych w Str. 2\5

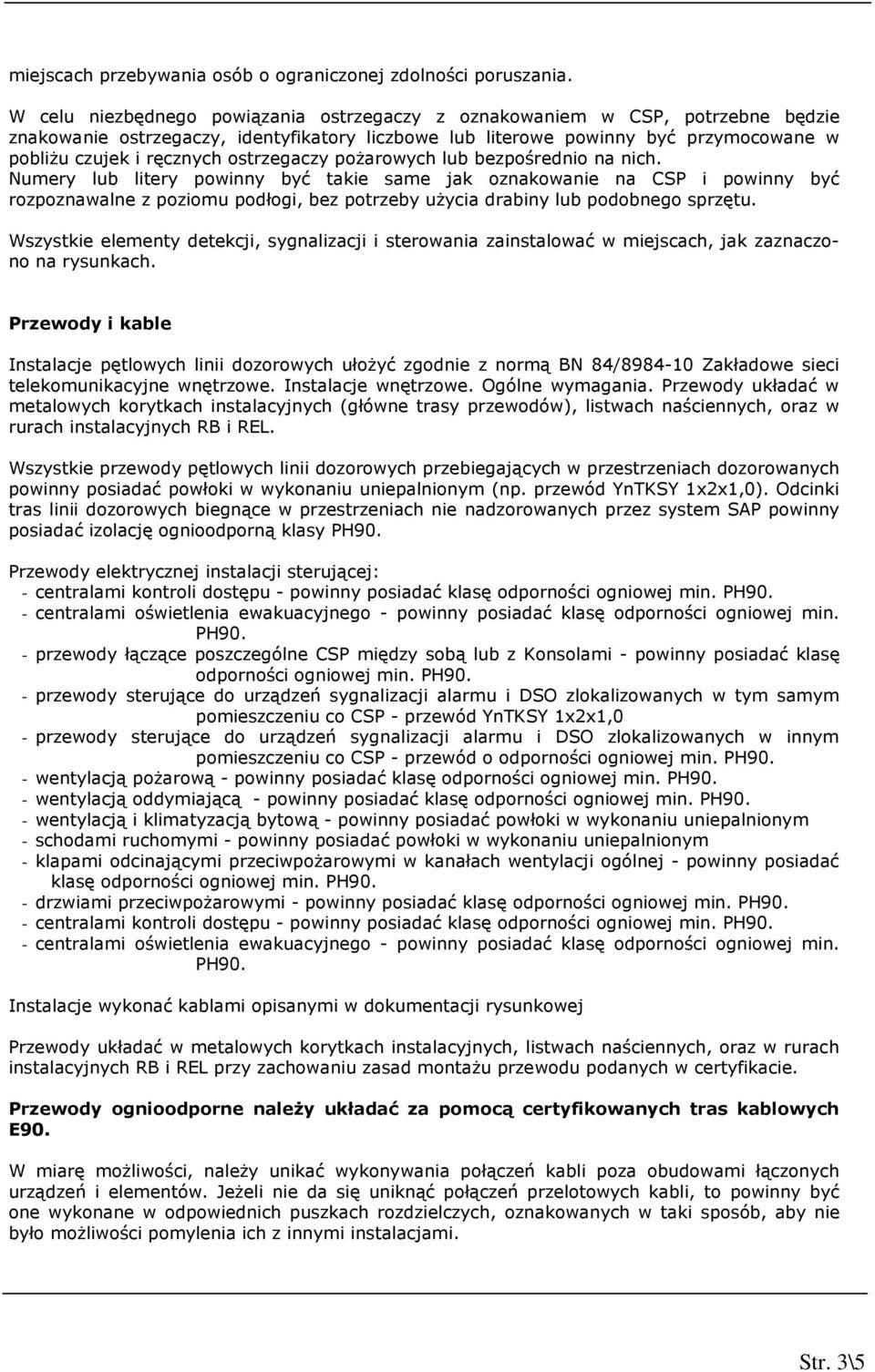

3 miejscach przebywania osób o ograniczonej zdolności poruszania. W celu niezbędnego powiązania ostrzegaczy z oznakowaniem w CSP, potrzebne będzie znakowanie ostrzegaczy, identyfikatory liczbowe lub literowe powinny być przymocowane w pobliżu czujek i ręcznych ostrzegaczy pożarowych lub bezpośrednio na nich. Numery lub litery powinny być takie same jak oznakowanie na CSP i powinny być rozpoznawalne z poziomu podłogi, bez potrzeby użycia drabiny lub podobnego sprzętu. Wszystkie elementy detekcji, sygnalizacji i sterowania zainstalować w miejscach, jak zaznaczono na rysunkach. Przewody i kable Instalacje pętlowych linii dozorowych ułożyć zgodnie z normą BN 84/ Zakładowe sieci telekomunikacyjne wnętrzowe. Instalacje wnętrzowe. Ogólne wymagania. Przewody układać w metalowych korytkach instalacyjnych (główne trasy przewodów), listwach naściennych, oraz w rurach instalacyjnych RB i REL. Wszystkie przewody pętlowych linii dozorowych przebiegających w przestrzeniach dozorowanych powinny posiadać powłoki w wykonaniu uniepalnionym (np. przewód YnTKSY 1x2x1,0). Odcinki tras linii dozorowych biegnące w przestrzeniach nie nadzorowanych przez system SAP powinny posiadać izolację ognioodporną klasy PH90. Przewody elektrycznej instalacji sterującej: - centralami kontroli dostępu - powinny posiadać klasę odporności ogniowej min. PH90. - centralami oświetlenia ewakuacyjnego - powinny posiadać klasę odporności ogniowej min. PH90. - przewody łączące poszczególne CSP między sobą lub z Konsolami - powinny posiadać klasę odporności ogniowej min. PH90. - przewody sterujące do urządzeń sygnalizacji alarmu i DSO zlokalizowanych w tym samym pomieszczeniu co CSP - przewód YnTKSY 1x2x1,0 - przewody sterujące do urządzeń sygnalizacji alarmu i DSO zlokalizowanych w innym pomieszczeniu co CSP - przewód o odporności ogniowej min. PH90. - wentylacją pożarową - powinny posiadać klasę odporności ogniowej min. PH90. - wentylacją oddymiającą - powinny posiadać klasę odporności ogniowej min. PH90. - wentylacją i klimatyzacją bytową - powinny posiadać powłoki w wykonaniu uniepalnionym - schodami ruchomymi - powinny posiadać powłoki w wykonaniu uniepalnionym - klapami odcinającymi przeciwpożarowymi w kanałach wentylacji ogólnej - powinny posiadać klasę odporności ogniowej min. PH90. - drzwiami przeciwpożarowymi - powinny posiadać klasę odporności ogniowej min. PH90. - centralami kontroli dostępu - powinny posiadać klasę odporności ogniowej min. PH90. - centralami oświetlenia ewakuacyjnego - powinny posiadać klasę odporności ogniowej min. PH90. Instalacje wykonać kablami opisanymi w dokumentacji rysunkowej Przewody układać w metalowych korytkach instalacyjnych, listwach naściennych, oraz w rurach instalacyjnych RB i REL przy zachowaniu zasad montażu przewodu podanych w certyfikacie. Przewody ognioodporne należy układać za pomocą certyfikowanych tras kablowych E90. W miarę możliwości, należy unikać wykonywania połączeń kabli poza obudowami łączonych urządzeń i elementów. Jeżeli nie da się uniknąć połączeń przelotowych kabli, to powinny być one wykonane w odpowiednich puszkach rozdzielczych, oznakowanych w taki sposób, aby nie było możliwości pomylenia ich z innymi instalacjami. Str. 3\5

4 Wszystkie otwory dla linii instalacyjnych, przechodzące przez ściany i stropy powinny być uszczelnione. Wszystkie przepusty kablowe przez ściany, podłogi lub stropy, stanowiące oddzielenia strefy pożarowej, powinny być wykonane w klasie odporności ogniowej, odpowiadającej klasie elementów budowlanych, przez które przechodzą. Wypełnienie przestrzeni między materiałem ściany a przewodami, należy wykonać zaprawą ogniochronną, wg technologii dopuszczonej przez Instytut Techniki Budowlanej (ITB), na pełnej szerokości ściany lub płyty stropowej (na pełnej głębokości otworu). 2 Warunki odbioru Odbiór instalacji detekcji, sygnalizacji i sterowania przeprowadzić w obecności przedstawiciela zespołu projektowego. W odbiorze uczestniczą przedstawiciele Zleceniodawcy (zamawiającego) i Wykonawcy urządzenia gaśniczego. Po zmontowaniu wszystkich elementów instalacji detekcji, sygnalizacji i sterowania przeprowadzić następujące procedury sprawdzające i próby: Sprawdzić kompletność instalacji zgodnie z dokumentacją. Sprawdzić, czy wszystkie elementy detekcji, sygnalizacji i sterowania zostały zamontowane zgodnie z dokumentacją. Sprawdzić kompletność znaków informacyjnych i miejsca ich zamontowania. Dokonać pomiarów rezystancji izolacji przewodów. Sprawdzić prawidłowość wykonania i działania instalacji oraz poszczególnych jej elementów i przeprowadzić następujące próby: Test czujek punktowych dymu testerem z gazem testowym np. gaz REF-8 lub za pomocą testera elektronicznego FDUD293 Test przycisków ROP- kluczykiem do zwalniania przycisku bez potrzeby zbicia szybki Protokół odbioru. Z przeprowadzonych prób należy sporządzić protokół odbioru, zawierający między innymi: Datę i miejsce przeprowadzenia prób, Nazwę Zleceniodawcy i wykaz osób reprezentujących wraz z zajmowanymi stanowiskami Nazwę Wykonawcy i wykaz osób reprezentujących wraz z zajmowanymi stanowiskami Nazwę systemu, Rodzaj i wynik przeprowadzonych prób, Stwierdzenie, czy system wykonany jest zgodnie z dokumentacja techniczną, Wnioski komisji odbiorczej Podpisy wraz z pieczątkami osób upoważnionych. Po dokonaniu odbioru urządzenia, ww. protokół dołączyć do książki eksploatacji systemu. Str. 4\5

5 3 Wymagane dokumenty odbiorcze Wykonawca systemu odpowiedzialny jest za przedstawienie odpowiednich dokumentów i protokołów potwierdzających prawidłowe wykonanie instalacji i zgodne z założeniami funkcjonowanie systemu tj.: Dokumentacje: Instrukcja eksploatacji Instrukcja obsługi technicznej i konserwacji Dokumentacja Powykonawcza Dokumenty: Protokół uruchomienia i prób odbiorczych (zgodnie z CEN/TS 54-14:2004) Certyfikat montażu (zgodnie z CEN/TS 54-14:2004) Protokół odbioru (zgodnie z CEN/TS 54-14:2004) Książka eksploatacji instalacji (zgodnie z CEN/TS 54-14:2004) Str. 5\5

6 inwestycja: PROJEKT WYKONAWCZY INSTALACJI SYSTEMU DŹWIĘKOWEGO SYS- TEMU OSTRZEGAWCZEGO faza: PROJEKT WYKONAWCZY branża: INSTALACJE ELEKTRYCZNE DSO temat: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BU- DOWLANYCH SYSTEMU DSO inwestor: Szpital Powiatowy im. dr Tytusa Chałubińskiego w Zakopanem adres inwestycji: ul. Kamieniec 10, Zakopane projekt opracował: Łukasz Jabłoński podpis

7 1. CEL I ZAKRES OPRACOWANIA 1.1. Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej specyfikacji technicznej wykonania i odbioru robót są wymagania techniczne dotyczące wykonania i odbioru robót związanych z montażem instalacji Dźwiękowego Systemu Ostrzegawczego (DSO) w budynku Szpitala Powiatowego im. Tytusa Chałubińskiego w Zakopanem Zakres robót objętych specyfikacją. Zakres robót objętych przedmiotową specyfikacją obejmuje: Montaż tras kablowych; Ułożenie przewodów linii głośnikowych; Montaż głośników; Montaż modułów nadzoru linii głośnikowych; Zabudowę szaf DSO; Montaż urządzeń DSO w szafach (kontroler, wzmacniacze, moduły wielokanałowe); 1.3. Cel opracowania. Specyfikacja techniczna wykonania i odbioru robót stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie ZAKRES TEMATÓW OBJĘTYCH STWiOR wymagania wykonawcze wymagania materiałowe technologia wykonania sprzęt i transport zakres robót nadzór i odbiór robót 2.1. Wymagania ogólne robót. Wykonawca robót jest odpowiedzialny za: jakość wykonania robót i ich zgodność z dokumentacją techniczną, STWiOR i zaleceniami Inspektora Nadzoru, Str. 2\7

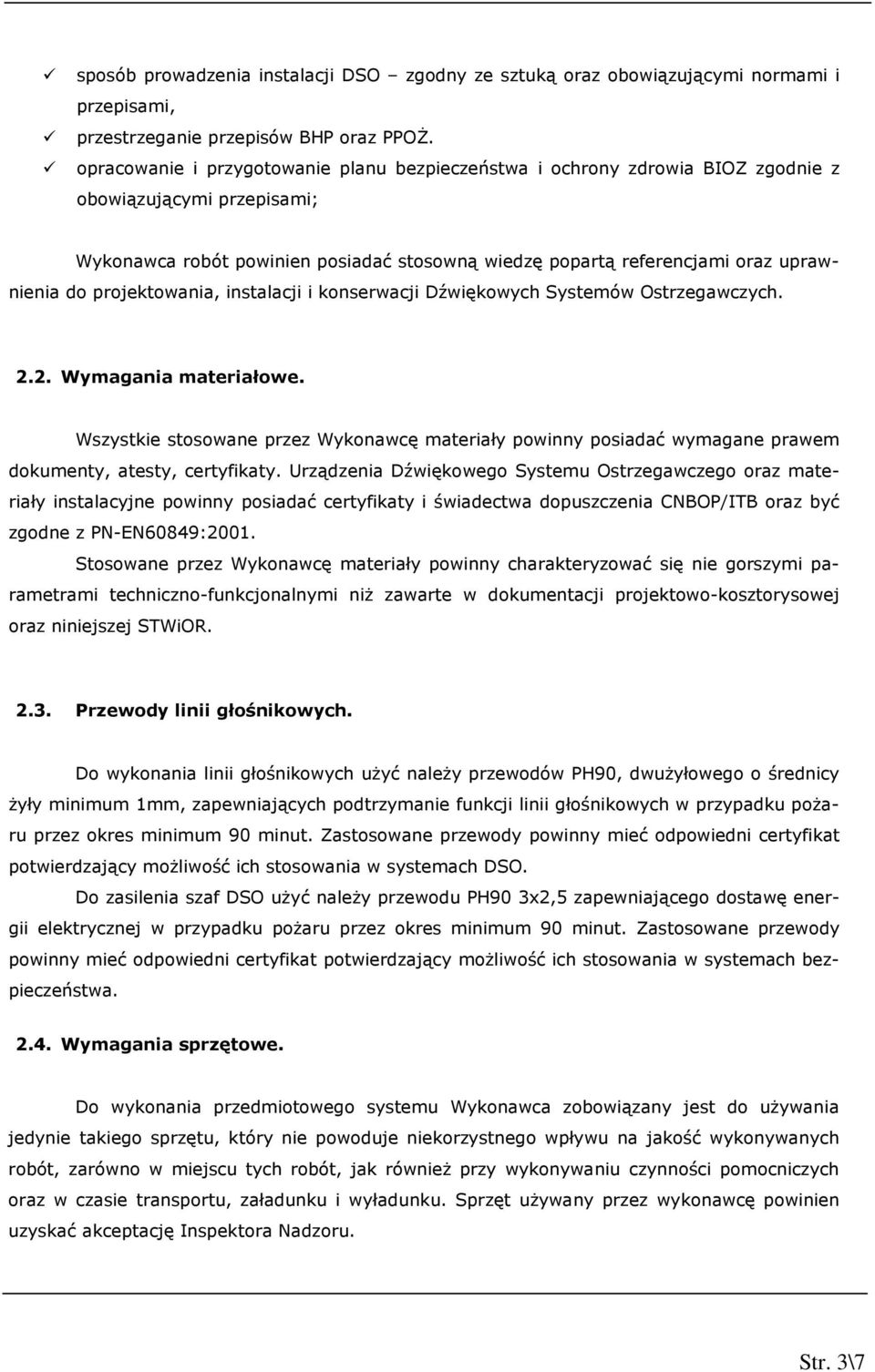

8 sposób prowadzenia instalacji DSO zgodny ze sztuką oraz obowiązującymi normami i przepisami, przestrzeganie przepisów BHP oraz PPOŻ. opracowanie i przygotowanie planu bezpieczeństwa i ochrony zdrowia BIOZ zgodnie z obowiązującymi przepisami; Wykonawca robót powinien posiadać stosowną wiedzę popartą referencjami oraz uprawnienia do projektowania, instalacji i konserwacji Dźwiękowych Systemów Ostrzegawczych Wymagania materiałowe. Wszystkie stosowane przez Wykonawcę materiały powinny posiadać wymagane prawem dokumenty, atesty, certyfikaty. Urządzenia Dźwiękowego Systemu Ostrzegawczego oraz materiały instalacyjne powinny posiadać certyfikaty i świadectwa dopuszczenia CNBOP/ITB oraz być zgodne z PN-EN60849:2001. Stosowane przez Wykonawcę materiały powinny charakteryzować się nie gorszymi parametrami techniczno-funkcjonalnymi niż zawarte w dokumentacji projektowo-kosztorysowej oraz niniejszej STWiOR Przewody linii głośnikowych. Do wykonania linii głośnikowych użyć należy przewodów PH90, dwużyłowego o średnicy żyły minimum 1mm, zapewniających podtrzymanie funkcji linii głośnikowych w przypadku pożaru przez okres minimum 90 minut. Zastosowane przewody powinny mieć odpowiedni certyfikat potwierdzający możliwość ich stosowania w systemach DSO. Do zasilenia szaf DSO użyć należy przewodu PH90 3x2,5 zapewniającego dostawę energii elektrycznej w przypadku pożaru przez okres minimum 90 minut. Zastosowane przewody powinny mieć odpowiedni certyfikat potwierdzający możliwość ich stosowania w systemach bezpieczeństwa Wymagania sprzętowe. Do wykonania przedmiotowego systemu Wykonawca zobowiązany jest do używania jedynie takiego sprzętu, który nie powoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak również przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku. Sprzęt używany przez wykonawcę powinien uzyskać akceptację Inspektora Nadzoru. Str. 3\7

9 Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowo-kosztorysowej, STWiOR i w terminie przewidzianym kontraktem Wymagania transportowe. Środki transportu muszą spełniać wymagania wynikające z obowiązujących przepisów, jak również zapewnić bezpieczeństwo użytkowników dróg oraz pracowników na terenie placu budowy. Ponadto muszą zapewnić dostarczenie materiałów gwarantujące utrzymanie wymaganej jakości. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowo-kosztowej, STWiOR i w terminie przewidzianym kontraktem. Przewiduje się wykorzystanie następujących środków transportu: samochód dostawczy, Na środkach transportu przewożone materiały powinny być zabezpieczone przed ich przemieszczeniem i układane zgodnie z warunkami transportu wydanymi przez ich producenta Wykonanie robót. Wykonawca zapewni ład i porządek w miejscu wykonywania robót oraz zabezpieczy wyposażenie pomieszczeń przed ich zniszczeniem. Po zakończeniu robót Wykonawca doprowadzi miejsce ich wykonywania do stanu pierwotnego. Montaż instalacji powinien być wykonany przez wykwalifikowany personel z zastosowaniem właściwych materiałów. Przed montażem koryt, przewodów wykonać trasowanie uwzględniając konstrukcję budynku oraz bezkolizyjność z innymi instalacjami. Ewentualne uszkodzenia istniejących instalacji, zwłaszcza instalacji bezpieczeństwa, należy niezwłocznie zgłosić Inspektorowi Nadzoru, który określi sposób ich naprawy. Trasa kablowa powinna być prosta, umożliwiająca konserwację i rozbudowę. Trasy powinny być prowadzone w liniach poziomych i pionowych. Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji DSO oraz sprzęt i urządzenia powinny być zamocowane do podłoża w sposób trwały, ognioodporny, uwzględniający warunki lokalne i technologiczne. Wszystkie przejścia linii głośnikowych DSO przez ściany, stropy itp. powinny być chronione przed uszkodzeniami i uszczelnione materiałami ogniochronnymi, odbudowującymi odporność ogniową tych elementów oraz przegród i przejść przez strefy pożarowe (jeśli zachodzi taka konieczność), uwzględniając ich klasę odporności ogniowej. Przewody powinny być oznaczone zgodnie z normą PN-90/E Wszystkie elementy wyposażenia powinny być zainstalowane tak, aby nie zostały pogorszone projektowane warunki chłodzenia. Urządzenia odłączające powinny być zainstalowane w sposób zapewniający odłączenie instalacji elektrycznej, obwodów lub poszczególnych aparatów, gdy jest to wymagane ze względu na konserwację, sprawdzenie, wykrycie uszkodzenia, naprawę. Str. 4\7

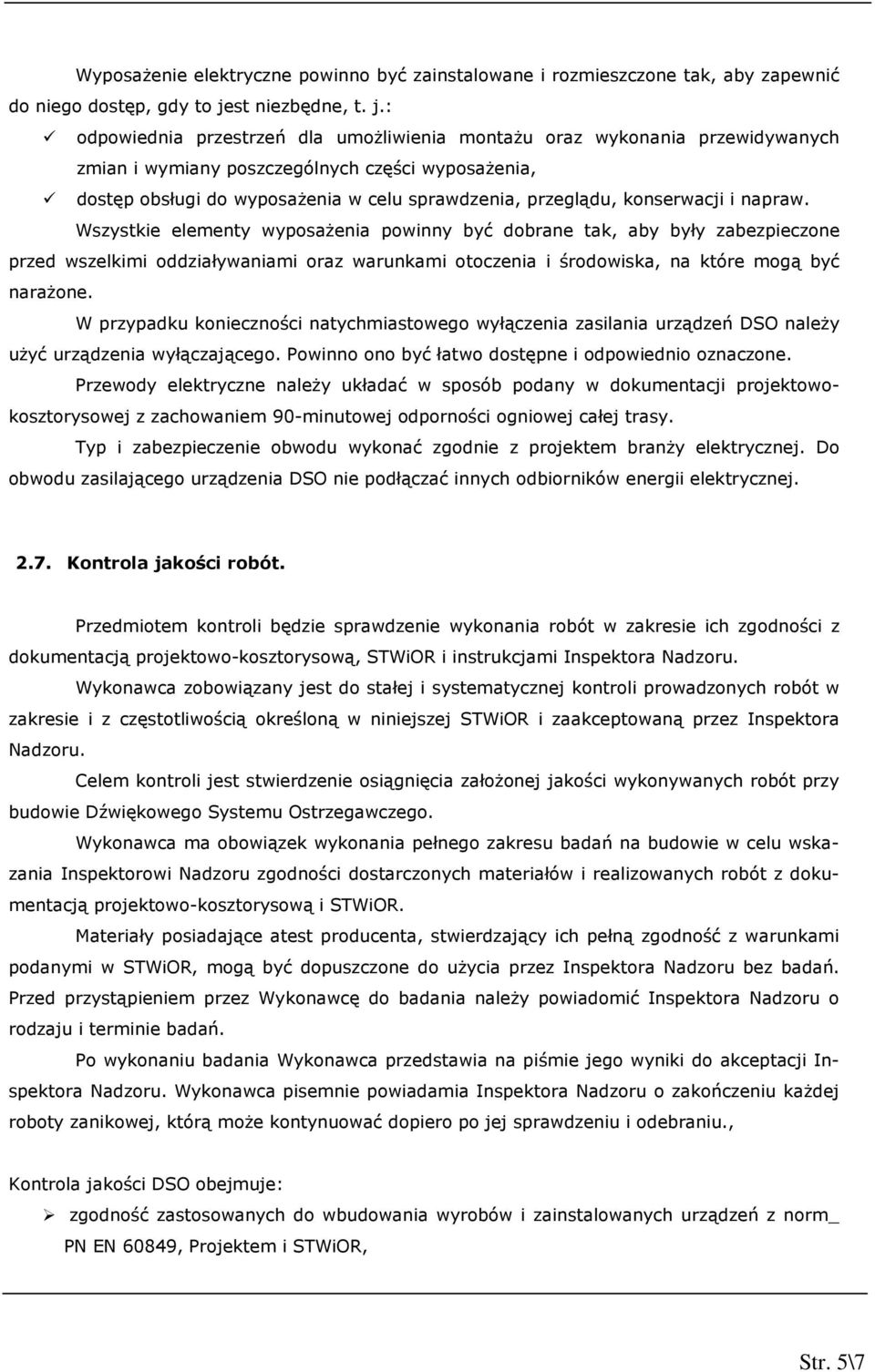

10 Wyposażenie elektryczne powinno być zainstalowane i rozmieszczone tak, aby zapewnić do niego dostęp, gdy to jest niezbędne, t. j.: odpowiednia przestrzeń dla umożliwienia montażu oraz wykonania przewidywanych zmian i wymiany poszczególnych części wyposażenia, dostęp obsługi do wyposażenia w celu sprawdzenia, przeglądu, konserwacji i napraw. Wszystkie elementy wyposażenia powinny być dobrane tak, aby były zabezpieczone przed wszelkimi oddziaływaniami oraz warunkami otoczenia i środowiska, na które mogą być narażone. W przypadku konieczności natychmiastowego wyłączenia zasilania urządzeń DSO należy użyć urządzenia wyłączającego. Powinno ono być łatwo dostępne i odpowiednio oznaczone. Przewody elektryczne należy układać w sposób podany w dokumentacji projektowokosztorysowej z zachowaniem 90-minutowej odporności ogniowej całej trasy. Typ i zabezpieczenie obwodu wykonać zgodnie z projektem branży elektrycznej. Do obwodu zasilającego urządzenia DSO nie podłączać innych odbiorników energii elektrycznej Kontrola jakości robót. Przedmiotem kontroli będzie sprawdzenie wykonania robót w zakresie ich zgodności z dokumentacją projektowo-kosztorysową, STWiOR i instrukcjami Inspektora Nadzoru. Wykonawca zobowiązany jest do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością określoną w niniejszej STWiOR i zaakceptowaną przez Inspektora Nadzoru. Celem kontroli jest stwierdzenie osiągnięcia założonej jakości wykonywanych robót przy budowie Dźwiękowego Systemu Ostrzegawczego. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania Inspektorowi Nadzoru zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektowo-kosztorysową i STWiOR. Materiały posiadające atest producenta, stwierdzający ich pełną zgodność z warunkami podanymi w STWiOR, mogą być dopuszczone do użycia przez Inspektora Nadzoru bez badań. Przed przystąpieniem przez Wykonawcę do badania należy powiadomić Inspektora Nadzoru o rodzaju i terminie badań. Po wykonaniu badania Wykonawca przedstawia na piśmie jego wyniki do akceptacji Inspektora Nadzoru. Wykonawca pisemnie powiadamia Inspektora Nadzoru o zakończeniu każdej roboty zanikowej, którą może kontynuować dopiero po jej sprawdzeniu i odebraniu., Kontrola jakości DSO obejmuje: zgodność zastosowanych do wbudowania wyrobów i zainstalowanych urządzeń z norm_ PN EN 60849, Projektem i STWiOR, Str. 5\7

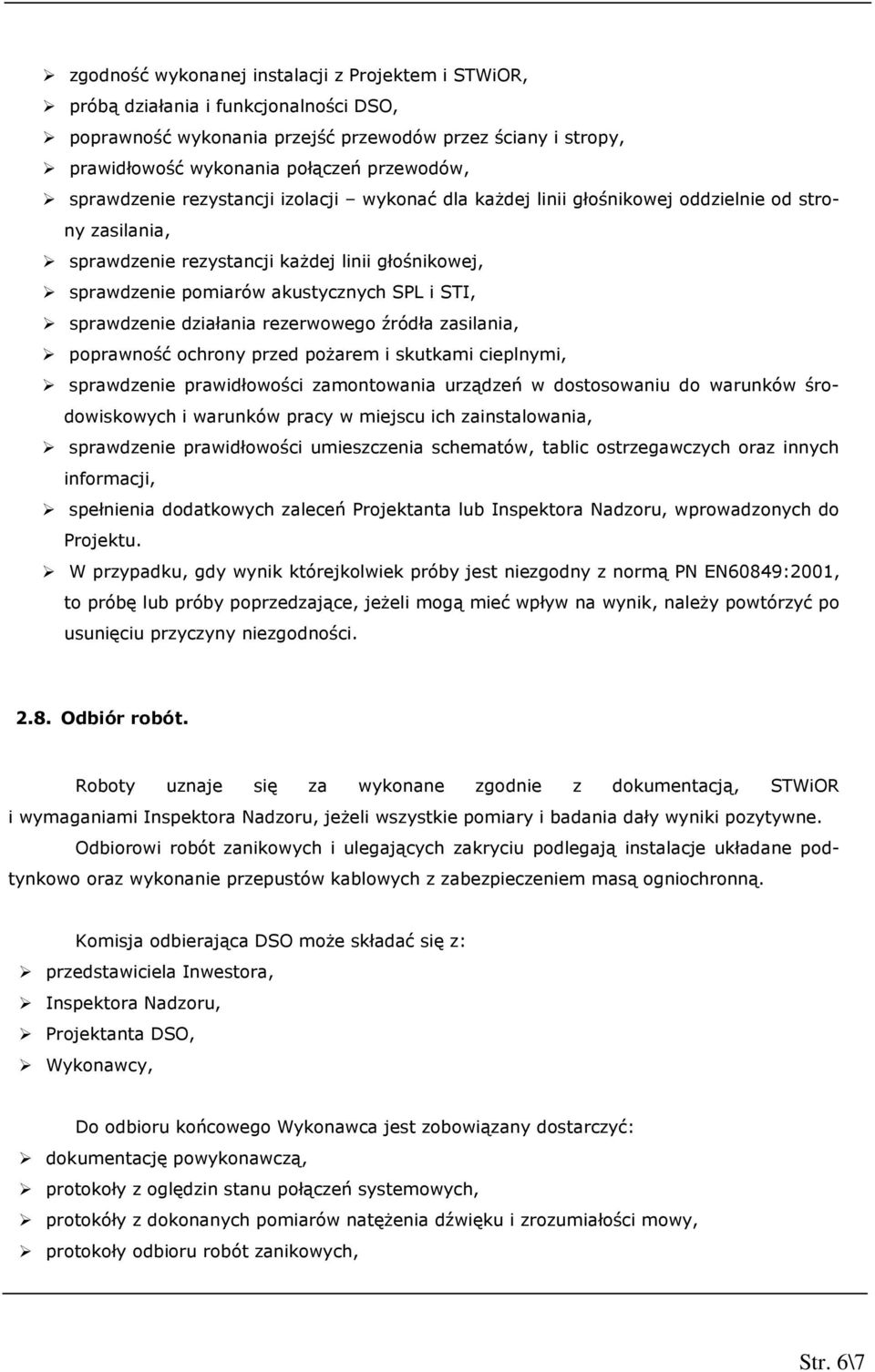

11 zgodność wykonanej instalacji z Projektem i STWiOR, próbą działania i funkcjonalności DSO, poprawność wykonania przejść przewodów przez ściany i stropy, prawidłowość wykonania połączeń przewodów, sprawdzenie rezystancji izolacji wykonać dla każdej linii głośnikowej oddzielnie od strony zasilania, sprawdzenie rezystancji każdej linii głośnikowej, sprawdzenie pomiarów akustycznych SPL i STI, sprawdzenie działania rezerwowego źródła zasilania, poprawność ochrony przed pożarem i skutkami cieplnymi, sprawdzenie prawidłowości zamontowania urządzeń w dostosowaniu do warunków środowiskowych i warunków pracy w miejscu ich zainstalowania, sprawdzenie prawidłowości umieszczenia schematów, tablic ostrzegawczych oraz innych informacji, spełnienia dodatkowych zaleceń Projektanta lub Inspektora Nadzoru, wprowadzonych do Projektu. W przypadku, gdy wynik którejkolwiek próby jest niezgodny z normą PN EN60849:2001, to próbę lub próby poprzedzające, jeżeli mogą mieć wpływ na wynik, należy powtórzyć po usunięciu przyczyny niezgodności Odbiór robót. Roboty uznaje się za wykonane zgodnie z dokumentacją, STWiOR i wymaganiami Inspektora Nadzoru, jeżeli wszystkie pomiary i badania dały wyniki pozytywne. Odbiorowi robót zanikowych i ulegających zakryciu podlegają instalacje układane podtynkowo oraz wykonanie przepustów kablowych z zabezpieczeniem masą ogniochronną. Komisja odbierająca DSO może składać się z: przedstawiciela Inwestora, Inspektora Nadzoru, Projektanta DSO, Wykonawcy, Do odbioru końcowego Wykonawca jest zobowiązany dostarczyć: dokumentację powykonawczą, protokoły z oględzin stanu połączeń systemowych, protokóły z dokonanych pomiarów natężenia dźwięku i zrozumiałości mowy, protokoły odbioru robót zanikowych, Str. 6\7

12 certyfikaty na urządzenia i wyroby, DTR-ki, instrukcje obsługi zainstalowanych urządzeń, książkę eksploatacji, konserwacji i napraw DSO. W przypadku stwierdzenia usterek Inspektor Nadzoru ustali zakres robót poprawkowych, które Wykonawca zrealizuje na własny koszt w uprzednio ustalonym terminie Podstawa płatności. Rozliczenie robót nastąpi po podpisaniu protokołu końcowego odbioru, który będzie stanowić podstawę dokonania płatności. Podstawą płatności jest cena skalkulowana przez wykonawcę i zapisana w umowie. 3. LITERATURA Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. Nr 75, poz 690). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dziennik Ustaw R.P. Nr 109, poz. 719). Polska Norma PN-EN 60849:2001 Dźwiękowe Systemy Ostrzegawcze. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r (Dz. U. Nr 143 Poz. 1002) w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania. Przepisy budowy urządzeń elektrycznych Wstęp do projektowania dźwiękowych systemów ostrzegawczych. mgr inż. J. Ciszewski CNBOP Podstawowe zasady projektowania instalacji sygnalizacji pożaru. mgr inż. J. Ciszewski 1994r. PN-IEC Instalacje elektryczne w obiektach budowlanych. Katalogi i wytyczne firmowe. Str. 7\7

13 inwestycja: PROJEKT WYKONAWCZY INSTALACJI SYSTEMU ODDYMIANIA KLATEK EWAKUACYJNYCH faza: PROJEKT WYKONAWCZY branża: INSTALACJE ELEKTRYCZNE SOD temat: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BU- DOWLANYCH SYSTEMU SOD inwestor: Szpital Powiatowy im. dr Tytusa Chałubińskiego w Zakopanem adres inwestycji: ul. Kamieniec 10, Zakopane projekt opracował: Łukasz Jabłoński podpis

14 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji elektrycznego oddymiania dla klatek ewakuacyjnych Szpitala Powiatowego im. dr Tytusa Chałubińskiego w Zakopanem Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST W ramach realizacji zadania, których dotyczy specyfikacja, należy wytyczyć trasy okablowania, zamontować niezbędne urządzenia oraz określić sposób funkcjonowania systemu elektrycznego oddymiania, oraz wykonać roboty budowlane konieczne do montażu klap okien dymowych na klatkach schodowych budynku według projektu systemu oddymiania: - wykonać trasy kablowe; - zamontować centralkę oddymiania; - zamontować siłowniki klap dymowych; - zamontować przyciski ręcznego uruchomienia instalacji oddymiania, przewietrzania; - zamontować okna dymowe służące do oddymiania klatek schodowych, realizujące funkcję oddymiania z opcją przewietrzania, 1.4.Określenia podstawowe Określenia podane w niniejszej SST są zgodne z odpowiednimi normami. 1.5.Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Centralka Centralka oddymiania wykonana jest w postaci szafki ściennej. Centralka ta jest zasilana napięciem 230V/50Hz. Napięcie robocze to 24V napięcia stałego na wyjściach, do których podłączone są urządzenia elektrycznego systemu sterowania oddymianiem. Jest ona wyposażona w akumulatory Specyfikacja Techniczna Wykonania i Odbioru Robót pozwalające na pracę układu w ciągu 72 godzin po zaniku napięcia podstawowego. Centralka umożliwia: ręczne wyzwalanie alarmu z przycisków alarmowych, automatyczne wyzwalanie z systemu SAP, przekazywanie informacji o alarmie (sygnał NO/NC), przekazywanie informacji o uszkodzeniu systemu (sygnał NO/NC), ręczne otwieranie okien dymowych w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywołania stanu alarmowego (przewietrzanie), Centrala posiada optyczną sygnalizację stanu jej pracy, powtórzoną w przyciskach alarmowych co w łatwy sposób pozwala stwierdzić stan alarmu lub uszkodzenia systemu. Centralę należy ze względów użytkowych i serwisowych zamontować na wysokości ok. 1,40 2,10 m od podłogi (dolna krawędź). Należy zwrócić uwagę Użytkownikowi na czasookres wymiany akumulatorów (zgodnie ze wskazaniami podanymi przez producenta zastosowanych akumulatorów). Str. 2\6

15 2.2. Przycisk ręcznego oddymiania Ręczne uruchamianie oddymiania będzie możliwe poprzez zbicie szybki i wciśnięcie przycisków systemu oddymiania zlokalizowanych na klatkach schodowych. Przyciski wykonać w wersji natynkowej Siłowniki klap dymowych Siłowniki klap dymowych wykonać zgodnie z przepisami i w oparciu o obwiązujące normy Okablowanie Wszystkie prace instalacyjne powinny być wykonane wg zaleceń i obowiązujących norm dotyczących danej instalacji. Założenie podstawowe to wykonanie całości okablowania w korytach metalowych lub pod tynkiem w rurkach typu peszel. Dopuszcza się montaż kabli pod tynkiem, jednak z wyjątkiem odcinków na styku (skrzyżowania i zbliżenia) z innymi instalacjami (zastosować odcinki rurek lub inne przekładki izolacyjne) oraz w przejściach przez stropy (zastosować rurki). Po wciągnięciu kabli przepusty rurowe należy uszczelnić przy użyciu certyfikowanych mas ppoż. Inne zasady, które powinny być przestrzegane przy układaniu kabli: nie wykonywać żadnych połączeń przewodów dodatkowych, po ułożeniu kabli i zaprawieniu bruzd należy wykonać pomiary kontrolne (rezystancja linii, rezystancja izolacji między żyłami linii, pojemność przewodów linii itp.). Protokoły z pomiarów powinny być przekazane firmie specjalistycznej, która wykona montaż urządzeń, w miejscach montażu elementów należy pozostawić odpowiednie zapasy przewodów: a) ostrzegacze ręczne : 2x 20 cm (nie rozcięte pętle) b) centralki min cm. Należy koordynować przebieg tras kabli systemów sterowania oddymianiem oraz innych instalacji i zachować następujące minimalne odstępy: - 20 cm od przewodów energetycznych przy braku przegrody, - 5 cm od przewodów energetycznych zastosowaniu przegrody stalowej, - 30 cm od opraw oświetleniowych typu świetlówka, cm od transformatorów i silników. U W A GI: - Należy zachować minimum 50 cm odstępu czujek od opraw oświetleniowych, ścian, podciągów i belek, kanałów i otworów wentylacyjnych oraz innych urządzeń i składowanych towarów. - Przejścia instalacji przez granicę stref ogniowych zabezpieczyć masą Hilti CP606 lub opaskami pożarowymi. - Wszystkie urządzenia muszą odpowiadać branżowym przepisom i normatywom. Szczegółowe informacje dotyczące technologii wykonania, sposobu rozmieszczenia, montażu, jak również szczegóły konstrukcyjne zawarto w części rysunkowej projektu Klapy dymowe dobór, parametry i wyposażenie Okna powinny mieć zapewnioną opcję przewietrzania. Okna powinny zapewniać możliwość ręcznego ich otwierania w celu wentylacji obiektu w czasie normalnej eksploatacji bez wywołania stanu alarmowego (przewietrzanie). 3. SPRZĘT Do wykonania instalacji oddymiania może być użyty dowolny sprzęt. Spełniający wymogi przepisów p-poż i bhp. Str. 3\6

16 4. TRANSPORT I SKŁADOWANIE ELEMENTÓW 4.1. Transport materiałów z rozbiórki środkami transportu. Przewożony ładunek należy zabezpieczyć przed spadaniem i przesuwaniem Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane projektem lub odpowiednią normą. Elementy do transportu należy zabezpieczyć przed uszkodzeniem. Elementy mogą być przewożone dowolnym środkiem transportu oraz muszą być zabezpieczone przed uszkodzeniem, przesunięciem lub utratą stateczności. Sposób składowania - wszystkie wyroby należy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby należy układać w jednej lub kilku warstwach w odległości nie mniejszej niż l m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem. 5. WYKONANIE ROBÓT Zaproponowano następującą konfigurację systemu oddymiania dla klatek schodowych: - w ścianie ostatniej kondygnacji zaprojektowano okna dymowe (po jednej dla każdej klatki schodowej), realizujące funkcję oddymiania z opcją, - centralkę oddymiania zainstalować zgodnie z przepisami i w oparciu o obwiązujące normy (projekt), - od centralki do siłowników klap dymowych poprowadzony zostanie bezhalogenowy kabel ognioodporny (klasy min. PH90), - przyciski do ręcznego uruchamiania instalacji oddymiania zainstalować zgodnie z przepisami i w oparciu o obwiązujące normy, - pomiędzy centralą, a przyciskami oddymiania poprowadzony zostanie kabel w powłoce u nie palnionej, - na suficie klatki schodowej (każdej kondygnacji), wykonać czujki dymu podłączone do systemu SAP, które będą odpowiadały za automatyczne wykrycie i uruchomienie systemu oddymiania, - ponadto należy zainstalować obwód zasilania 230V 50Hz centralki. Przewód należy poprowadzić do lokalnej rozdzielnicy. Obwody zasilania central należy wyraźnie opisać w celu łatwej identyfikacji przez obsługę systemu lub pracowników serwisu, - okablowanie wykonać pod tynkiem w rurkach osłonowych typu instalacyjnych peszel, - klapy dymowe jak i całą instalację niezbędną do prawidłowego ich funkcjonowania wykonać z materiałów posiadających certyfikaty dopuszczenia wyrobu do użytkowania w ochronie przeciwpożarowej na terenie kraju, - ręczne uruchamianie systemu oddymiania będzie możliwe poprzez zbicie szybki i wciśnięcie przycisków systemu oddymiania zlokalizowanych na klatkach schodowych, - do klap dymowych należy doprowadzić okablowanie z centrali oddymiania. Klapy dymowe służące do oddymiania nie mogą posiadać trwałych zabezpieczeń blokujących otwieranie ich za pomocą siłownika. 6. WYMAGANIA SZCZEGÓŁOWE CPV Roboty budowlane w zakresie obiektów szpitalnych CPV Systemy przeciwpożarowe CPV Roboty w zakresie stolarki budowlanej 7. KONTROLA JAKOŚCI 7.1. Instalacja oddymiania Zasady kontroli jakości powinny być zgodne z wymogami narzuconymi przez producentów urządzeń oraz stolarki Ocena jakości będzie obejmowała: - sprawdzenie zgodności wymiarów - sprawdzenie zgodności elementów zabudowanych z zamówieniem - sprawdzenie jakości materiałów z których została wykonana instalacja Str. 4\6

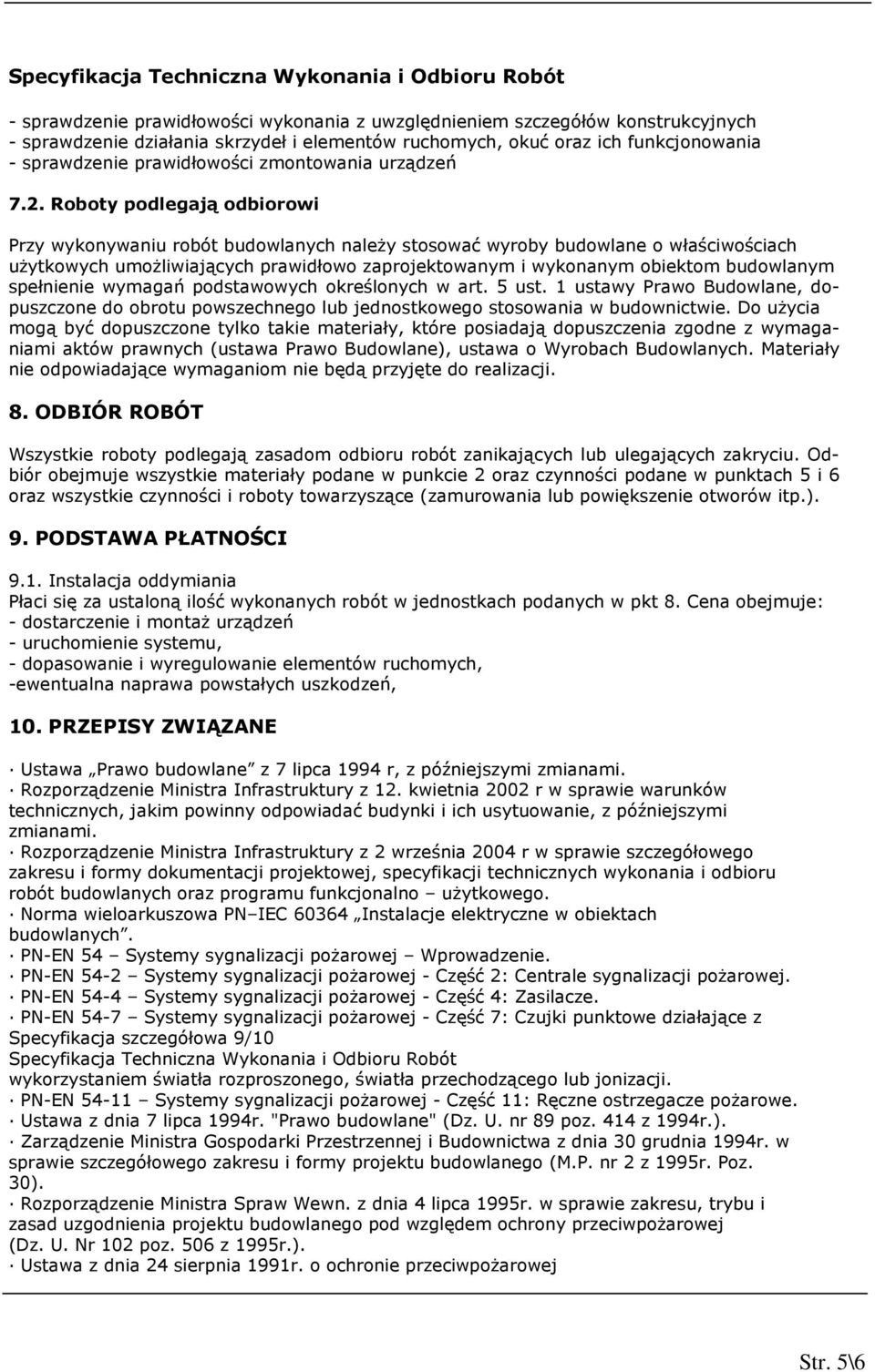

17 Specyfikacja Techniczna Wykonania i Odbioru Robót - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania - sprawdzenie prawidłowości zmontowania urządzeń 7.2. Roboty podlegają odbiorowi Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych określonych w art. 5 ust. 1 ustawy Prawo Budowlane, dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie. Do użycia mogą być dopuszczone tylko takie materiały, które posiadają dopuszczenia zgodne z wymaganiami aktów prawnych (ustawa Prawo Budowlane), ustawa o Wyrobach Budowlanych. Materiały nie odpowiadające wymaganiom nie będą przyjęte do realizacji. 8. ODBIÓR ROBÓT Wszystkie roboty podlegają zasadom odbioru robót zanikających lub ulegających zakryciu. Odbiór obejmuje wszystkie materiały podane w punkcie 2 oraz czynności podane w punktach 5 i 6 oraz wszystkie czynności i roboty towarzyszące (zamurowania lub powiększenie otworów itp.). 9. PODSTAWA PŁATNOŚCI 9.1. Instalacja oddymiania Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt 8. Cena obejmuje: - dostarczenie i montaż urządzeń - uruchomienie systemu, - dopasowanie i wyregulowanie elementów ruchomych, -ewentualna naprawa powstałych uszkodzeń, 10. PRZEPISY ZWIĄZANE Ustawa Prawo budowlane z 7 lipca 1994 r, z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z 12. kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami. Rozporządzenie Ministra Infrastruktury z 2 września 2004 r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego. Norma wieloarkuszowa PN IEC Instalacje elektryczne w obiektach budowlanych. PN-EN 54 Systemy sygnalizacji pożarowej Wprowadzenie. PN-EN 54-2 Systemy sygnalizacji pożarowej - Część 2: Centrale sygnalizacji pożarowej. PN-EN 54-4 Systemy sygnalizacji pożarowej - Część 4: Zasilacze. PN-EN 54-7 Systemy sygnalizacji pożarowej - Część 7: Czujki punktowe działające z Specyfikacja szczegółowa 9/10 Specyfikacja Techniczna Wykonania i Odbioru Robót wykorzystaniem światła rozproszonego, światła przechodzącego lub jonizacji. PN-EN Systemy sygnalizacji pożarowej - Część 11: Ręczne ostrzegacze pożarowe. Ustawa z dnia 7 lipca 1994r. "Prawo budowlane" (Dz. U. nr 89 poz. 414 z 1994r.). Zarządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 30 grudnia 1994r. w sprawie szczegółowego zakresu i formy projektu budowlanego (M.P. nr 2 z 1995r. Poz. 30). Rozporządzenie Ministra Spraw Wewn. z dnia 4 lipca 1995r. w sprawie zakresu, trybu i zasad uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 102 poz. 506 z 1995r.). Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej Str. 5\6

18 (Dz. U. nr 81 poz. 351 z 1991r.). Ustawa z dnia 24 sierpnia 1991r. o Państwowej Straży Pożarnej (Dz. U. nr 88 poz. 400). Rozporządzenie Ministra Spraw Wewnętrznych z 22 kwietnia 1992r. w sprawie wydawania świadectw Dopuszczenia (atestów) użytkowania wyrobów służących do ochrony przeciwpożarowej (Dz. U. nr 40 poz. 172). Rozporządzenie Ministra Spraw Wewnętrznych z 3 listopada 1992r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 92 poz. 460 z 1992r.). Rozporządzenie Ministra Spraw Wewnętrznych z 21 sierpnia 1995r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 102 poz. 507 z 1995r.). Zarządzenie nr 1/96 Komendanta Głównego Państwowej Straży Pożarnej z dnia 1 lutego 1996r. w sprawie rzeczoznawców ds. zabezpieczeń przeciwpożarowych. Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 110 poz. 46 z 1995r.). Ustawa z dnia 10 kwietnia 1986r. "Prawo atomowe" (Dz. U. nr 12 poz.70 z późniejszymi zmianami: nr 33 z 1987r., nr 8 z 1994r., nr 90 z 1994r., nr 104 z 1995r.). PN-74/B Otwory pod klapy dymowe. Obliczanie powierzchni i rozmieszczenie. PN-91/B Ochrona przeciwpożarowa budynków. Nazwy i określenia. PN-70/B Ochrona przeciwpożarowa w budownictwie. PN-B Instalacje grawitacyjne odprowadzania dymu i ciepła. Str. 6\6
