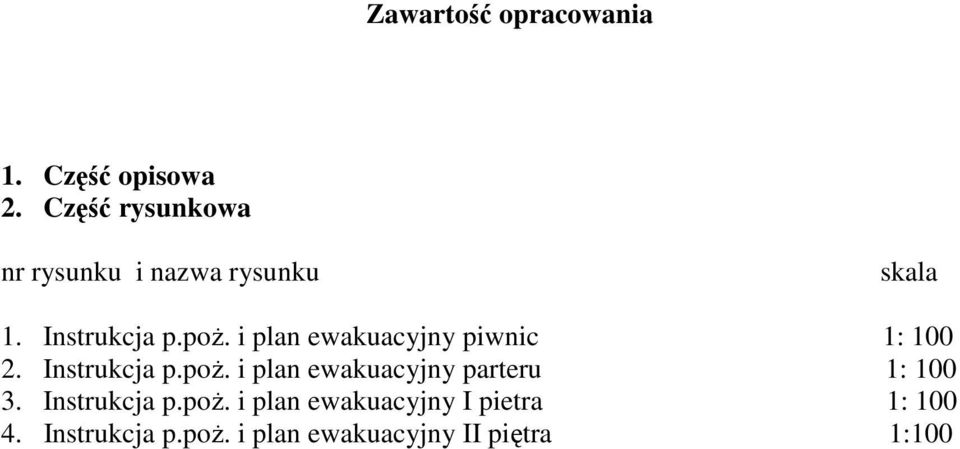

1 Zawartość opracowania 1. Część opisowa 2. Część rysunkowa nr rysunku i nazwa rysunku skala 1. Instrukcja p.poŝ. i plan ewakuacyjny piwnic 1: Instrukcja p.poŝ. i plan ewakuacyjny parteru 1: Instrukcja p.poŝ. i plan ewakuacyjny I pietra 1: Instrukcja p.poŝ. i plan ewakuacyjny II piętra 1:100

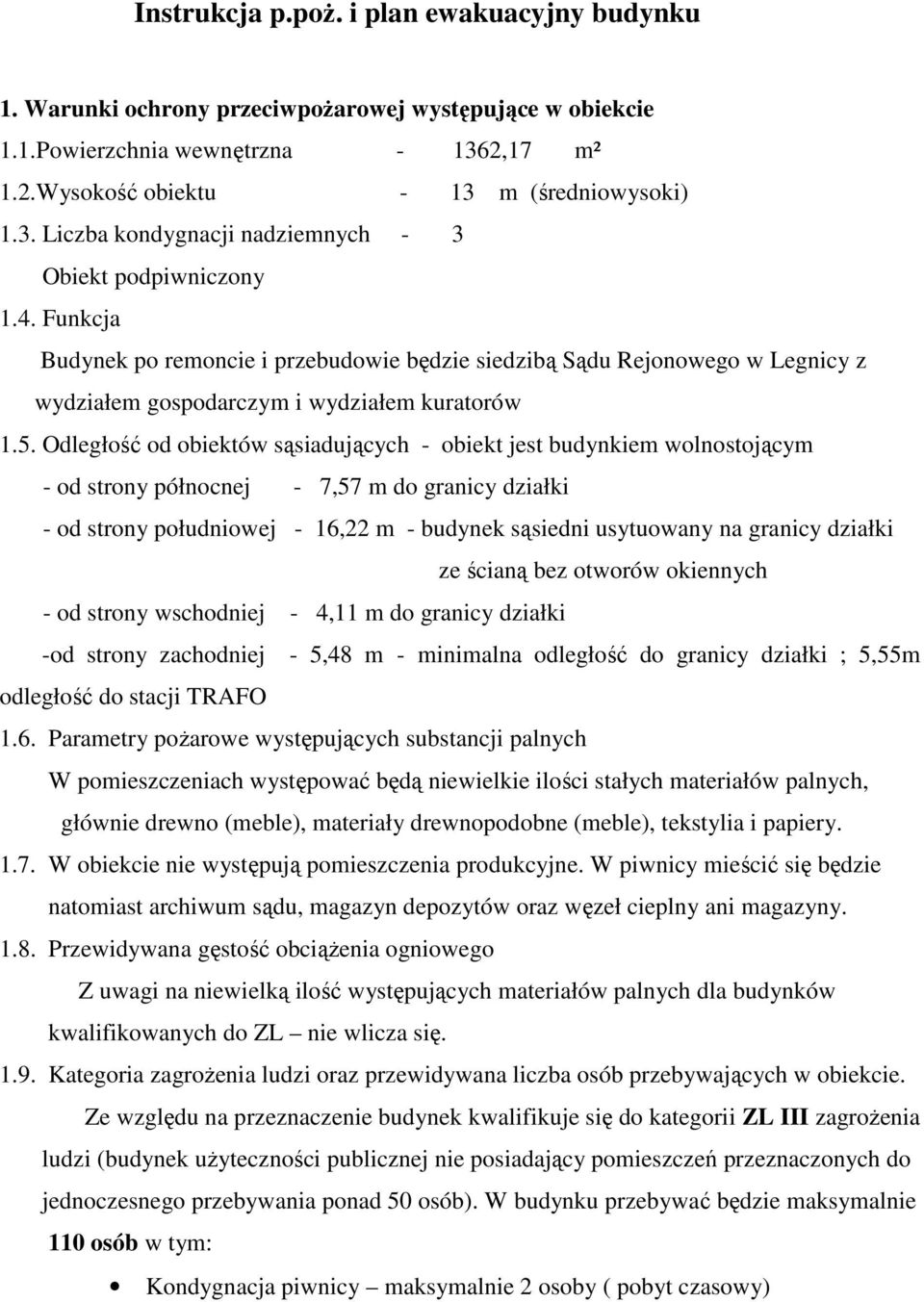

2 Instrukcja p.poŝ. i plan ewakuacyjny budynku 1. Warunki ochrony przeciwpoŝarowej występujące w obiekcie 1.1.Powierzchnia wewnętrzna ,17 m² 1.2.Wysokość obiektu - 13 m (średniowysoki) 1.3. Liczba kondygnacji nadziemnych - 3 Obiekt podpiwniczony 1.4. Funkcja Budynek po remoncie i przebudowie będzie siedzibą Sądu Rejonowego w Legnicy z wydziałem gospodarczym i wydziałem kuratorów 1.5. Odległość od obiektów sąsiadujących - obiekt jest budynkiem wolnostojącym - od strony północnej - 7,57 m do granicy działki - od strony południowej - 16,22 m - budynek sąsiedni usytuowany na granicy działki ze ścianą bez otworów okiennych - od strony wschodniej - 4,11 m do granicy działki -od strony zachodniej - 5,48 m - minimalna odległość do granicy działki ; 5,55m odległość do stacji TRAFO 1.6. Parametry poŝarowe występujących substancji palnych W pomieszczeniach występować będą niewielkie ilości stałych materiałów palnych, głównie drewno (meble), materiały drewnopodobne (meble), tekstylia i papiery W obiekcie nie występują pomieszczenia produkcyjne. W piwnicy mieścić się będzie natomiast archiwum sądu, magazyn depozytów oraz węzeł cieplny ani magazyny Przewidywana gęstość obciąŝenia ogniowego Z uwagi na niewielką ilość występujących materiałów palnych dla budynków kwalifikowanych do ZL nie wlicza się Kategoria zagroŝenia ludzi oraz przewidywana liczba osób przebywających w obiekcie. Ze względu na przeznaczenie budynek kwalifikuje się do kategorii ZL III zagroŝenia ludzi (budynek uŝyteczności publicznej nie posiadający pomieszczeń przeznaczonych do jednoczesnego przebywania ponad 50 osób). W budynku przebywać będzie maksymalnie 110 osób w tym: Kondygnacja piwnicy maksymalnie 2 osoby ( pobyt czasowy)

3 Kondygnacja parteru maksymalnie 50 osób, gdzie maksymalna ilość osób w jednym pomieszczeniu, to 18 osób (pomieszczenia sal sądowych pom. nr 0.4, 0.8, 0.12), Kondygnacja I piętra maksymalnie 30 osób, gdzie maksymalna ilość osób w jednym pomieszczeniu to 8 osób (sekretariat pom. nr 1.2), Kondygnacja II piętra maksymalnie 25 osób, gdzie maksymalna ilość osób w jednym pomieszczeniu to 12 osób (sala konferencyjna pom. nr 2.8) ZagroŜenie wybuchem nie występuje Podział obiektu na strefy poŝarowe Budynek stanowi jedną strefę poŝarową o powierzchni 1219,9 m 2. Wartość ta jest zgodna z obowiązującymi przepisami. Dopuszczalna wielkość strefy poŝarowej dla budynku kategorii ZL III zagroŝenia ludzi i grupy wysokości SW (budynek średniowysoki) moŝe wynosić do 5000 m Wymagana klasa odporności poŝarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych Dla powyŝszego budynku o kategorii zagroŝenia ludzi ZLIII i wysokości SW wymagana jest klasa odporności poŝarowej B. Poszczególne elementy budynku spełniają warunki określone dla tej klasy obiektu: dla głównej konstrukcji nośnej R 120 dla konstrukcji dachu R 30 dla przekrycia dachu E 30 dla stropów REI 60 dla ścian zewnętrznych EI 60 dla ścian wewnętrznych EI 30 Stopień rozprzestrzeniania ognia elementów budowlanych - drewniana więźba dachowa NRO (zabezpieczenie Fobos 4M lub Kromos 796). - na drogach ewakuacyjnych nie będą występowały materiały łatwo rozprzestrzeniające ogień Sposób zabezpieczenia przeciwpoŝarowego instalacji uŝytkowych Przebicia instalacji miedzy strefą poŝarową a obudowaną klatką schodową projektuje się w odporności ogniowej równej odporności przebijanej przegrody Warunki ewakuacji Budynek wyposaŝony będzie w klatkę schodową, w konstrukcji Ŝelbetowej,

4 obudowaną i zamykaną drzwiami oraz wyposaŝoną w klapy dymowe o łącznej powierzchni czynnej 2,60 m 2 (2x1,3 m 2 ). Szerokość biegów klatki schodowej - 1,20 m, spoczników 1,5 m. Drzwi pomiędzy klatką schodową a drogą ewakuacyjną oraz drzwi pomiędzy klatką schodową a pomieszczeniami biurowymi projektuję się jako EI 30. Długość dojścia ewakuacyjnego nie przekracza 30 m Oświetlenie awaryjne. W korytarzach i przejściach bez oświetlenia dziennego projektuje się oświetlenie ewakuacyjne Instalacje elektryczne w budynku projektuje się jako podtynkowe. Przewiduje się zastosowanie wyłączników róŝnicowo prądowych. Wyłącznik poŝarowy zainstalowany będzie na parterze po prawej stronie wejścia głównego do budynku. Instalacja c.o. wodnego zasilana będzie z projektowanego węzła cieplnego. Na przewodach wentylacji mechanicznej zaprojektowano klapy odcinające EI 60 na wyjściach z wentylatorowni oraz na przejściach przez stropy. Instalacja gazowa w obiekcie nie występuje W całym obiekcie projektuje się nową instalację odgromową, zgodną z obowiązującymi przepisami Klatka schodowa wyposaŝona będzie w dwie klapy dymowe o powierzchni czynnej 2 x 1,3 m 2 (łącznie 2,6 m 2 co stanowi 5% powierzchni klatki schodowej). Na kaŝdej kondygnacji projektuje się hydrant 25 w obrębie obudowanej klatki schodowej. Budynek wyposaŝony zostanie dodatkowo w system SSP WyposaŜenie obiektu w gaśnice. Wymagane jest zainstalowanie min. 17 jednostek gaśniczych zawierających min.2 kg ( lub 3 dcm³) środka gaśniczego kaŝda. Rozmieszczenie wg rysunków Dla obiektu nie jest wymagany dźwiękowy system ostrzegawczy Zaopatrzenie wodne do zewnętrznego gaszenia poŝaru. Zaopatrzenie w wodę do zewnętrznego gaszenia poŝaru odbywać się będzie poprzez sieć hydrantów w ul. Kościuszki Budynek posiada połączenie z drogą poŝarową poprzez dojście, spełniające wymagania określone w 11 ust. 5 pkt.4 rozp. MSWiA z dn r., o długości nie przekraczającej 30m. Dla powyŝszego budynku o kategorii zagroŝenia ludzi ZL III i wysokości SW wymagana jest droga poŝarowa wzdłuŝ dłuŝszego boku budynku. Warunek ten spełnia ul. Kościuszki, której krawędź oddalona jest

5 od budynku o 8-10 m. Ponadto pomiędzy ul. Kościuszki a projektowanym budynkiem, na jego szerokości nie występują Ŝadne elementy zagospodarowania terenu o wysokości przekraczającej 3 m, ani Ŝadne drzewa. 2. Czynności zabronione i obowiązki z zakresu ochrony przeciwpoŝarowej Czynności zabronione z zakresu ochrony przeciwpoŝarowej. W obiekcie jest zabronione wykonywanie czynności, które mogą spowodować poŝar, jego rozprzestrzenianie się, utrudnianie prowadzenia działania ratowniczego lub ewakuacji, a w szczególności: - UŜywanie otwartego ognia, palenie tytoniu i stosowanie innych czynników mogących zainicjować zapłon występujących materiałów; a) W strefa zagroŝenia wybuchem, z wyjątkiem urządzeń przeznaczonych do tego celu; b) W miejscach występowania materiałów niebezpiecznych poŝarowo; c) W miejscach występowania materiałów palnych, określonych przez właściciela i zarządcę i oznakowanych zgodnie z Polskimi Normami dotyczącymi znaków bezpieczeństwa; - UŜytkowanie instalacji, urządzeń i narzędzi niesprawnych technicznie lub w sposób niezgodny z przeznaczeniem albo warunkami określonymi przez producenta bądź nie poddawanymi okresowym kontrolom w zakresie i częstotliwości wynikającej z przepisów prawa budowlanego, jeŝeli moŝe się to przyczynić do powstania poŝaru, wybuchu lub rozprzestrzeniania ognia; - UŜytkowanie elektrycznych urządzeń ogrzewczych ustawionych bezpośrednio na podłoŝu palnym z wyjątkiem urządzeń eksploatowanych zgodnie z warunkami określonymi przez producenta. - Przechowywanie materiałów oraz stosowanie elementów wystroju i wyposaŝenia wnętrz z materiałów palnych w odległości mniejszej niŝ 0,5m od: a) Urządzeń i instalacji, których powierzchnie zewnętrzne mogą nagrzewać się do temperatury przekraczającej 100 stopni Celsjusza; b) Linii kablowych o napięciu powyŝej 1 kv, przewodów uziemiających oraz przewodów odprowadzających instalacji piorunochronnej oraz czynnych tablic rozdzielczych prądu elektrycznego, przewodów siłowych i gniazd wtykowych siłowych o napięciu powyŝej 400V; - Stosowanie na osłony punktów świetlnych materiałów palnych, z wyjątkiem

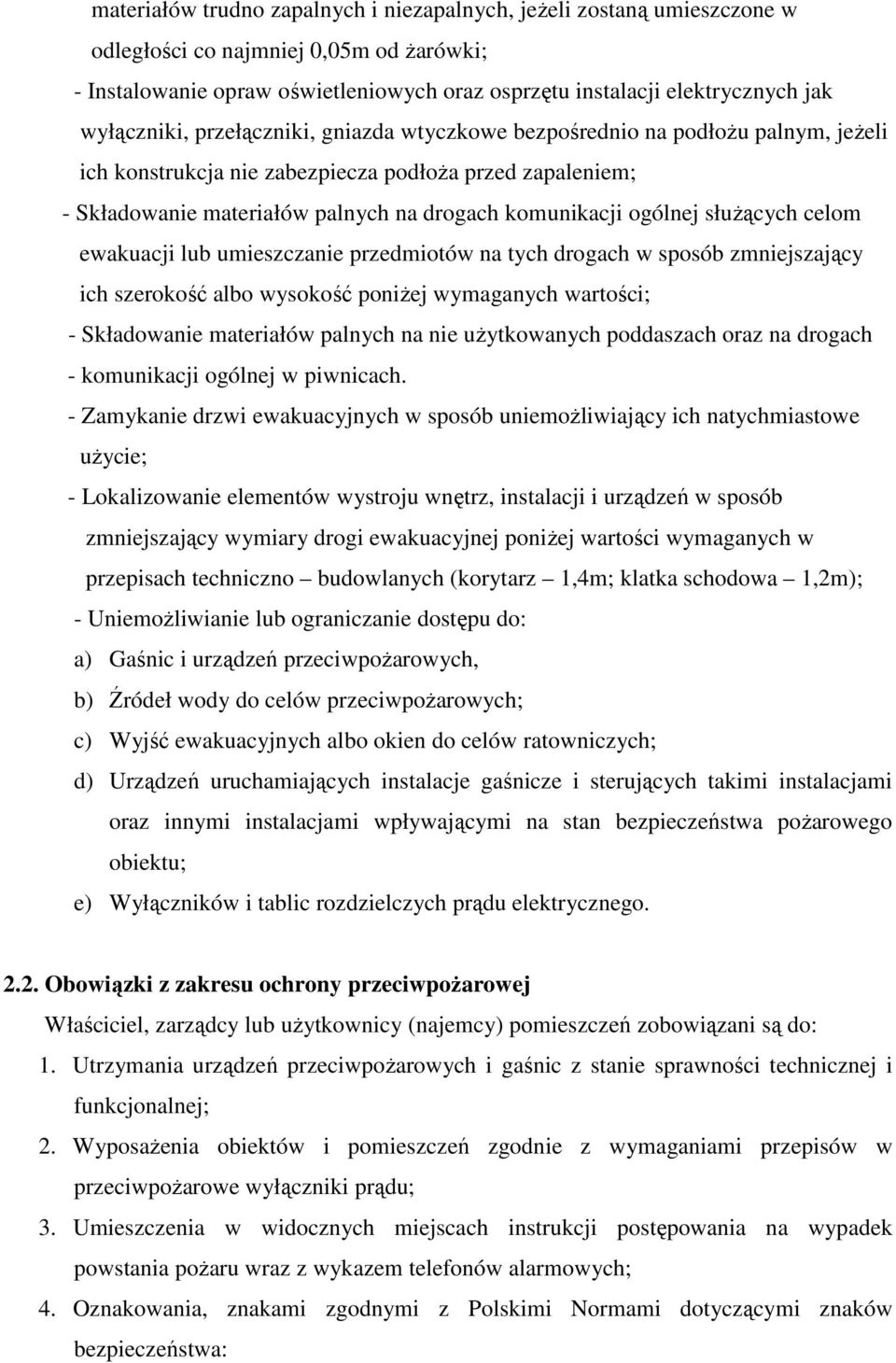

6 materiałów trudno zapalnych i niezapalnych, jeŝeli zostaną umieszczone w odległości co najmniej 0,05m od Ŝarówki; - Instalowanie opraw oświetleniowych oraz osprzętu instalacji elektrycznych jak wyłączniki, przełączniki, gniazda wtyczkowe bezpośrednio na podłoŝu palnym, jeŝeli ich konstrukcja nie zabezpiecza podłoŝa przed zapaleniem; - Składowanie materiałów palnych na drogach komunikacji ogólnej słuŝących celom ewakuacji lub umieszczanie przedmiotów na tych drogach w sposób zmniejszający ich szerokość albo wysokość poniŝej wymaganych wartości; - Składowanie materiałów palnych na nie uŝytkowanych poddaszach oraz na drogach - komunikacji ogólnej w piwnicach. - Zamykanie drzwi ewakuacyjnych w sposób uniemoŝliwiający ich natychmiastowe uŝycie; - Lokalizowanie elementów wystroju wnętrz, instalacji i urządzeń w sposób zmniejszający wymiary drogi ewakuacyjnej poniŝej wartości wymaganych w przepisach techniczno budowlanych (korytarz 1,4m; klatka schodowa 1,2m); - UniemoŜliwianie lub ograniczanie dostępu do: a) Gaśnic i urządzeń przeciwpoŝarowych, b) Źródeł wody do celów przeciwpoŝarowych; c) Wyjść ewakuacyjnych albo okien do celów ratowniczych; d) Urządzeń uruchamiających instalacje gaśnicze i sterujących takimi instalacjami oraz innymi instalacjami wpływającymi na stan bezpieczeństwa poŝarowego obiektu; e) Wyłączników i tablic rozdzielczych prądu elektrycznego Obowiązki z zakresu ochrony przeciwpoŝarowej Właściciel, zarządcy lub uŝytkownicy (najemcy) pomieszczeń zobowiązani są do: 1. Utrzymania urządzeń przeciwpoŝarowych i gaśnic z stanie sprawności technicznej i funkcjonalnej; 2. WyposaŜenia obiektów i pomieszczeń zgodnie z wymaganiami przepisów w przeciwpoŝarowe wyłączniki prądu; 3. Umieszczenia w widocznych miejscach instrukcji postępowania na wypadek powstania poŝaru wraz z wykazem telefonów alarmowych; 4. Oznakowania, znakami zgodnymi z Polskimi Normami dotyczącymi znaków bezpieczeństwa:

7 a) Dróg ewakuacyjnych, w sposób zapewniający dostarczenie informacji niezbędnych do ewakuacji; b) Miejsc usytuowania urządzeń przeciwpoŝarowych i gaśnic; c) Miejsc usytuowania elementów sterujących urządzeniami przeciwpoŝarowymi; d) Miejsc usytuowania przeciwpoŝarowych wyłączników prądu oraz materiałów niebezpiecznych poŝarowo; e) Pomieszczeń, w których występują materiały niebezpieczne poŝarowo; * W myśl aktualnie obowiązujących przepisów pod pojęciem materiałów niebezpiecznych poŝarowo występują: - gazy palne - ciecze palne o temperaturze zapłonu poniŝej 55 stopni C, - materiały wytwarzające w zetknięciu z wodą gazy palne, - materiały zapalające się samorzutnie w powietrzu, - materiały wybuchowe i pirotechniczne, - materiały ulegające samorzutnemu rozkładowi lub polimeryzacji, - materiały mające skłonności do samozapalenia. UWAGA! W przypadku konieczności podjęcia prac remontów budowlanych związanych z uŝyciem ognia otwartego naleŝy bezwzględnie zastosować procedury zabezpieczenia określone w instrukcji bezpieczeństwa poŝarowego będącej w posiadaniu administratora obiektu. 3. Ewakuacja ludzi 3.1. Zasady ogólne Z chwilą otrzymania informacji o poŝarze i podjęciu decyzji o konieczności ewakuacji wszyscy pracownicy zobowiązani są do udziału w akcji ratowniczej, gaszeniu poŝaru i ewakuacji. Ewakuację osób przeprowadza się wykorzystując wszystkie dostępne wyjścia ewakuacyjne. Warunki i sposoby ewakuacji będą zaleŝne od miejsca powstania poŝaru, prze czym ewakuacja powinna objąć osoby przebywające w pomieszczeniach najbardziej zagroŝonych poŝarem. O ile to moŝliwe kierujący ewakuacją powinien wyznaczyć osoby z pracowników, do sprawdzenia, czy z zagroŝonych miejsc zostały ewakuowane wszystkie osoby Organizacja ewakuacji

8 Ewakuacja osób z budynku powinna nastąpić tylko w przypadku, gdy: 1. PoŜar nie został ugaszony w zarodku 2. Zachodzi moŝliwość przedostania się dymu i ognia do pomieszczeń w których przebywają ludzie. Zakres zadań do wykonania będzie zaleŝny od sytuacji poŝarowej i występującego zagroŝenia ludzi. Rozdział konkretnych zadań ustala kierujący akcją lub osoba uprawniona podejmowania decyzji o rozpoczęciu ewakuacji. Do czasu przybycia jednostki państwowej straŝy poŝarnej akcją ewakuacyjno-gaśniczą kieruje zarządzający dana jednostką organizacyjną lub osoba go zastępująca, a po przybyciu PSP podporządkowują się oni dowódcy straŝy poŝarnej informując go o zaistniałej sytuacji i wydanych dotychczas poleceniach. Działania ewakuacyjno-gaśnicze powinny być prowadzone w porozumieniu ze wszystkimi podmiotami uŝytkującymi obiekt. Konieczność przeprowadzenia ewakuacji ludzi z zagroŝonych pomieszczeń uzaleŝniona jest od stopnia niebezpieczeństwa wynikającego z sytuacji poŝarowej. JeŜeli sytuacja jest groźna i istnieje potrzeba ewakuacji ludzi, naleŝy przestrzegać następujących zasad: W pierwszej kolejności naleŝy ratować i ewakuować osoby najbardziej poszkodowane nie mogące opuścić pomieszczenia samodzielnie. W drugiej kolejności naleŝy ratować i ewakuować waŝna dokumentację (dokumenty, akta finansowe, sprzęt komputerowy, itp.) oraz cenne przedmioty w zaleŝności od stopnia ewentualnego zagroŝenia ich przez poŝar lub szkody mogące powstać w czasie przeprowadzonej akcji (np. zalanie wodą). W miarę moŝliwości wraz z ewakuacją naleŝy równolegle przeprowadzić akcję gaśniczą przy uŝyciu gaśnic oraz hydrantów wewnętrznych. Ewakuację najcenniejszego mienia prowadzi się wyłącznie z pomieszczeń bezpośrednio zagroŝonych poŝarem. Kolejność wyprowadzania osób uzaleŝniona jest od miejsca wybuchu poŝaru i rozmieszczenia pomieszczeń w stosunku do ewakuacyjnej klatki schodowej w budynku. Kierunki ewakuacji na zewnątrz budynku określają znaki bezpieczeństwa. Stosować naleŝy zasadę wyprowadzania ludzi w pierwszej kolejności z piętra objętego poŝarem,

9 a następnie sukcesywnie z pięter wyŝszych w zaleŝności od występującego zagroŝenia. W pierwszej kolejności ewakuuje się ludzi z pomieszczeń najbardziej zagroŝonych poŝarem. Osoby zarządzające opuszczają pomieszczenia po całkowitej ewakuacji innych osób. Poruszając się w pomieszczeniach zadymionych naleŝy poruszać się jak najbliŝej posadzki, gdzie istnieje największa ilość powietrza i najlepsza widoczność. Drogi oddechowe w dymie zabezpiecza się prowizorycznie przykładając do nosa i ust nawilŝoną wodą tkaninę (np. chustkę). Celem zachowania w dymie orientacji-kierunku, naleŝy poruszać się wzdłuŝ ścian i w miarę moŝliwości tworzyć łańcuch ewakuujących się osób. Odszukując ludzi w pomieszczeniach trzeba uwzględnić fakt, Ŝe osoby te z reguły będziemy znajdowali przy drzwiach i oknach. Po przybyciu jednostek Państwowej StraŜy PoŜarnej naleŝy przede wszystkim udzielić dowódcy informacji, gdzie i jakich ilościach znajdują się zagroŝeni ludzie Podstawowe obowiązki osób odpowiedzialnych za ewakuację. Obowiązki te przedstawiają się następująco: W przypadku zauwaŝenia poŝaru lub otrzymania wiadomości o poŝarze, pracownicy wykonują następujące czynności: Ustalają dokładnie miejsce poŝaru, drogi (kierunki) jego ewentualnego rozprzestrzeniania się i zagroŝenia dla pomieszczeń sąsiednich. Alarmują jednostkę straŝy poŝarnej (tel.998 lub 112) oraz przekazują wiadomość o poŝarze do ochrony budynku Urzędu Miejskiego Sukiennice 9. Przystępują do gaszenia poŝaru za pomocą podręcznego sprzętu gaśniczego. Akcją ratowniczo-gaśniczą do czasu przybycia straŝy poŝarnej kieruje kierownik jednostki organizacyjnej w obrębie nadzorowanej przestrzeni, lub administrator obiektu w całej jego przestrzeni. JeŜeli podczas ewakuacji będą osoby poszkodowane, naleŝy przenieść je w bezpieczne miejsce i udzielić pierwszej pomocy oraz wezwać pogotowie ratunkowe (tel. 999) Ewakuacja mienia Ewakuację mienia przeprowadza się po przeprowadzeniu ewakuacji osób. Decyzję o ewakuacji mienia podejmują zarządzający w danej chwili przedmiotem, kierownik jednostki organizacyjnej w obrębie nadzorowanej przestrzeni, lub administrator

10 obiektu w całej jego przestrzeni lub osoba przez nich upowaŝniona, jeŝeli posiada siły i sytuacja poŝarowa pozwala na jej przeprowadzenie. Osoby zarządzające ustalają wykaz przedmiotów i urządzeń (równieŝ dokumentów) przewidzianych do ewakuacji w przypadku powstania poŝaru. Kolejność ewakuacji ustala się w zaleŝności od wartości ewakuowanego mienia oraz moŝliwości jej przeprowadzenia. Osoby zarządzające ustalają sposób, kolejność i drogi, którymi przeprowadzona będzie ewakuacja mienia, a takŝe wyznaczają osoby do przeprowadzenia tej czynności. Przeprowadzenie ewakuacji mienia nie moŝe kolidować lub utrudniać prowadzenia akcji gaśniczej. Przy opracowaniu instrukcji przywołano zapisy zawarte w obowiązujących uregulowaniach prawnych z zakresu ochrony przeciwpoŝarowej, a w szczególności: Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej (t.j. Dz.U. z 2002 r. nr 147, poz z póź. zm); Rozporządzenie Ministra Spraw Wewnętrznych z dn. 21 kwietnia 2006 r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2006 r. poz. 563) oraz wynikające z instrukcji bezpieczeństwa poŝarowego, które w pełnej wersji są w posiadaniu administratorów obiektów. 5. Zarządzający obiektem - Sąd Rejonowy w Legnicy, ul. Złotoryjska 19. Opracowanie arch. Anna Morasiewicz
